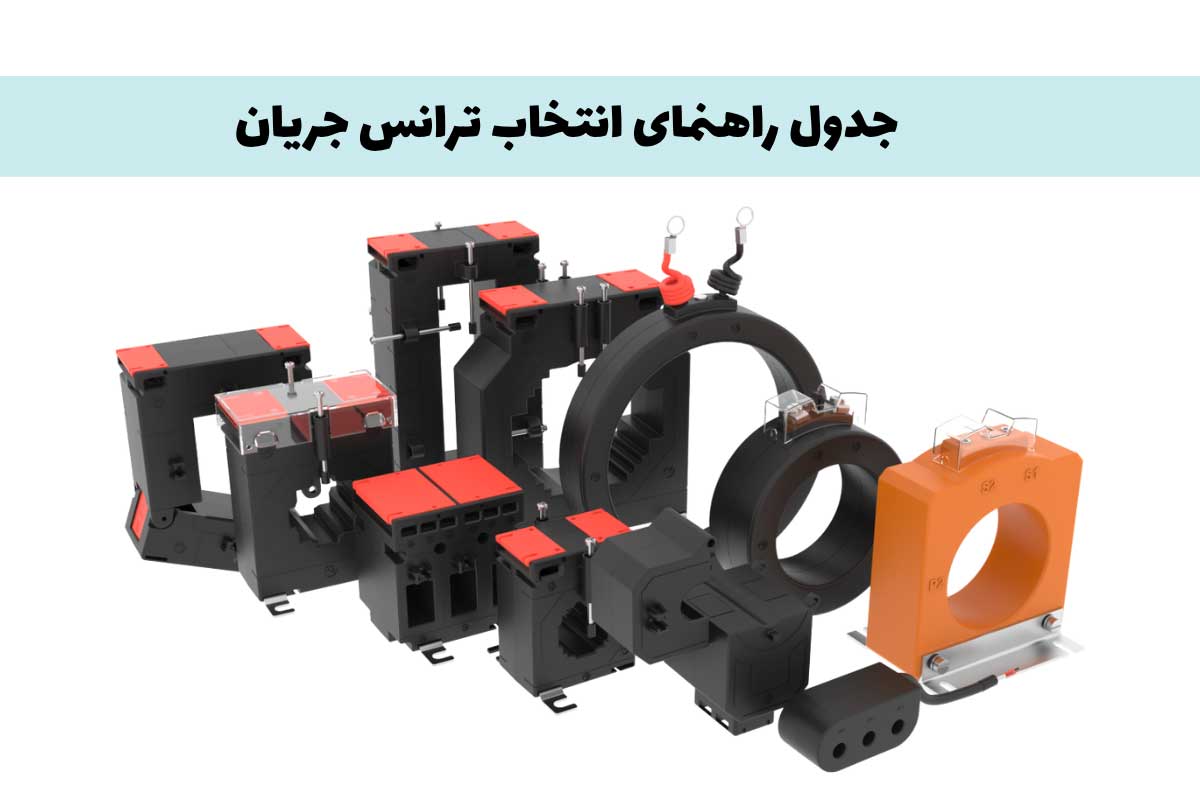

نحوه انتخاب ترانس جریان (فرمول محاسبه ct با جدول)

انتخاب ترانس جریان مناسب یکی از مهم‌ترین کار‌هایی است که باید در طراحی و پیاده‌سازی سیستم‌های الکتریکی انجام دهید. ترانس‌ جریان (CT) یک ابزار اندازه‌گیری و حفاظت در شبکه‌های برق است که وظیفه تبدیل جریان‌های بزرگ به مقادیر قابل اندازه‌گیری و ایمن برای تجهیزات را بر‌عهده دارد. به‌دلیل اهمیت زیاد این قطعه، قصد داریم در این راهنما به بررسی پارامترهای کلیدی انتخاب ترانس جریان مانند نسبت تبدیل، کلاس دقت و.. بپردازیم. همچنین، رنج‌های استاندارد موجود و نحوه محاسبه برخی پارامتر‌های خاص ترانس جریان را با یکدیگر یاد می‌گیریم.

همچنین در ادامه، جدول‌های انتخاب ترانس جریان و محاسبات مربوط به آن‌ها را بررسی می‌کنیم. این اطلاعات به مهندسان و طراحان کمک می‌کنند تا بهترین و مناسب‌ترین ترانس جریان را برای نیازهای خود انتخاب کرده و از عملکرد بهینه آن در سیستم‌های خود مطمئن شوند.

پارامترهای انتخاب ترانس جریان

برای انتخاب ترانس جریان مناسب باید با دقت زیادی به چندین پارامتر کلیدی توجه کنید. این پارامتر‌ها، تاثیر مستقیمی بر عملکرد و دقت سیستم‌های الکتریکی دارند. برای اینکه مطمئن شوید ترانس جریان مورد‌نظر شما کاملا با سیستم الکتریکی‌تان مطابقت دارد و در آینده هیچ مشکلی ایجاد نمی‌کند، باید تمام این پارامتر‌ها را در زمان خرید و انتخاب ترانس جریان یک به یک بررسی کنید.

عدم توجه به این پارامتر‌ها می‌تواند منجر به مشکلات جدی در اندازه‌گیری و حفاظت سیستم‌های الکتریکی شود.

انواع ترانس جریان

مشاهده همه

•
  ترانس جریان تبدیل 500 به 5 آمپر 5VA کلاس 0.5 نوین هریس پویا مدل H2
  484,100 تومان
•
  ترانس جریان تبدیل 400 به 5 آمپر 5VA کلاس 0.5 نوین هریس پویا مدل H2
  486,700 تومان
•
  ترانس جریان تبدیل 600 به 5 آمپر 5VA کلاس 0.5 نوین هریس پویا مدل H2
  493,300 تومان
•
  ترانس جریان تبدیل 800 به 5 آمپر 5VA کلاس 0.5 نوین هریس پویا مدل H2
  514,600 تومان

پارامتر‌های انتخاب ترانس جریان مناسب عبارتند‌از:

1. نسبت تبدیل

نسبت تبدیل (Turns Ratio) در ترانس‌های جریان (CT) به نسبت تعداد دورهای سیم‌پیچ اولیه به سیم‌پیچ ثانویه اشاره دارد. این نسبت تعیین‌کننده این است که چگونه جریان بزرگ در سیم‌پیچ اولیه به یک جریان کوچکتر در سیم‌پیچ ثانویه تبدیل می‌شود. به‌عنوان مثال، یک ترانس با نسبت تبدیل 300: 5 به این معنی است که برای هر 300 آمپر جریان در سیم‌پیچ اولیه، 5 آمپر در سیم‌پیچ ثانویه تولید می‌شود.

نسبت تبدیل باید با نیازهای سیستم و دستگاه‌های اندازه‌گیری مطابقت داشته‌باشد تا دقت اندازه‌گیری حفظ شود. اگر یک ترانس جریان با نسبت تبدیل نادرست انتخاب کنید، این احتمال وجود دارد که اندازه‌گیری‌ها به‌صورت صحیح انجام نشوند و در‌نهایت منجر به مشکلات جدی در عملکرد سیستم شود. به‌عنوان مثال، اگر ترانس برای اندازه‌گیری جریانی با نسبت تبدیل پایین انتخاب کنید، در شرایط بارگذاری بالا، دقت خود را از دست می‌دهد و نمی‌تواند جریان را به‌درستی اندازه‌گیری کند. بنابراین، برای اطمینان از عملکرد صحیح و دقت اندازه‌گیری باید ترانس جریان با نسبت تبدیل مناسب کار خودتان را انتخاب کنید.

2. کلاس دقت

کلاس دقت (Accuracy Class) یکی از پارامترهای مهم در انتخاب ترانس‌های جریان است که دقت اندازه‌گیری ترانس در شرایط مختلف را نشان می‌دهد. ترانس‌های با کلاس دقت بالاتر، دقت بیشتری در اندازه‌گیری دارند و برای کاربردهای حساس مناسب‌تر هستند. به‌عنوان مثال، کلاس‌های دقت 0.1، 0.2 و 0.5 معمولا برای اندازه‌گیری دقیق در سیستم‌های برق استفاده می‌شوند.

این کلاس‌ها به‌طور خاص برای اطمینان از دقت در شرایط بارگذاری مختلف طراحی شده‌اند و شما می‌توانید با‌توجه به میزان اهمیت میزان دقت در کارتان، ترانس‌های مناسب را با کلاس مناسب انتخاب کنید. به‌عنوان مثال، اگر یک ترانس برای اندازه‌گیری انرژی الکتریکی در یک سیستم توزیع برق لازم دارید، بهتر است ترانس با کلاس دقت 0.2 را انتخاب کنید؛ زیرا این ترانس می‌تواند به حفظ دقت اندازه‌گیری در شرایط مختلف بار کمک کند.

3. نوع عایق

نوع عایق ترانس جریان تاثیر زیادی بر عملکرد و مخصوصا ایمنی آن دارد. ترانس‌های جریان با عایق‌های مختلفی مانند عایق خشک، روغنی یا گازی ساخته می‌شوند. عایق‌های خشک برای محیط‌های داخلی و شرایط کم‌خطر مناسب‌تر هستندو به‌دلیل عدم نیاز به نگهداری و خطرات کمتر، در محیط‌های داخلی و فضاهای محدود ترجیح داده می‌شوند. عایق‌های روغنی و گازی نیز برای محیط‌های خارجی و شرایط سخت‌تر طراحی شده‌اند و به‌دلیل خاصیت خنک‌کنندگی و مقاومت در‌برابر حرارت، در ترانس‌های با ولتاژ بالا و در شرایط کاری سخت استفاده می‌شوند.

انتخاب نوع عایق باید با‌توجه به شرایط محیطی و نیازهای کاربردی ترانس انجام شود. به‌عنوان مثال، اگر ترانس جریان را در یک محیط مرطوب یا در معرض مواد شیمیایی نصب می‌کنید، باید عایق روغنی یا گازی را انتخاب کنید.

4. روش نصب

روش نصب ترانس جریان باید با شرایط نصب و فضای موجود تاسیسات شما مطابقت داشته‌باشد. ترانس‌های جریان به روش‌های مختلفی مانند روش عبوری، ستونی، باسبار یا بوشینگ نصب می‌شوند.\ انتخاب روش نصب مناسب به نصب آسان و کارایی بهتر ترانس جریان کمک می‌کند.

به‌عنوان مثال، ترانس‌های عبوری به‌راحتی بر روی کابل‌ها نصب می‌شوند و برای اندازه‌گیری جریان در خطوط برق مناسب هستند. این در حالی است که ترانس‌های ستونی معمولا برای نصب در انواع تابلو برق و سیستم‌های توزیع استفاده می‌شوند. توجه به نوع روش نصب در زمان انتخاب ترانس می‌تواند به بهینه‌سازی عملکرد و کاهش هزینه‌های نصب و نگهداری ترانس شما کمک کند.

5. محیط کار

شرایط محیطی که ترانس در آن نصب می‌شود، تاثیر زیادی بر عملکرد و طول عمر آن دارد. ترانس‌های طراحی‌شده برای محیط‌های خارجی باید مقاومت بالایی در‌برابر شرایط جوی، رطوبت و دمای متغیر داشته‌باشند. به‌عنوان مثال، ترانس‌های روغنی معمولا برای استفاده در محیط‌های خارجی و شرایط سخت طراحی شده‌اند، در حالی که ترانس‌های خشک بیشتر برای محیط‌های داخلی مناسب هستند.

حتما در انتخاب ترانس به شرایط محیطی مانند دما، رطوبت و احتمال وجود مواد شیمیایی یا آلودگی توجه کنید تا از عملکرد بهینه و ایمنی آن مطمئن شوید.

6. توان ترانس

توان ترانس جریان به حداکثر بار قابل‌تحمل آن اشاره دارد و انتخاب ترانس با توان مناسب به جلوگیری از آسیب به ترانس و تجهیزات متصل به آن کمک می‌کند. این پارامتر معمولا بر‌اساس ولتاژ و جریان نامی آن تعیین می‌شود و باید با نیازهای سیستم مطابقت شما داشته‌باشد.

به‌عنوان مثال، اگر به یک ترانس جریان برای اندازه‌گیری بارهای سنگین نیاز دارید، باید گزینه‌ای را انتخاب کنید که توان بالاتری داشته‌باشد تا از گرم‌شدن بیش‌از‌حد (overheating) و آسیب به ترانس جلوگیری شود. انتخاب توان مناسب به بهینه‌سازی عملکرد و افزایش عمر ترانس کمک می‌کند. به همین دلیل، در زمان انتخاب ترانس، باید به توان آن توجه ویژه‌ای داشته‌باشید و مطمئن شوید که ترانس می‌تواند بارهای مورد‌انتظار شما را تحمل کند.

7. کاربرد

ترانس‌های جریان باید با‌توجه به کاربرد خاص خود مانند اندازه‌گیری، حفاظت یا کنترل در سیستم‌های مختلف انتخاب شوند. انتخاب ترانس مناسب بر‌اساس کاربرد می‌تواند به طول عمر هر‌چه بیشتر سیستم و افزایش ایمنی تجهیزات متصل به آن کمک کند. به‌عنوان مثال، اگر به یک ترانس‌ جریان برای اندازه‌گیری انرژی الکتریکی در یک سیستم توزیع برق نیاز دارید، باید دقت و قابلیت اطمینان بالای آن را با وسواس بیشتری بررسی کنید.

8. حداکثر ولتاژ سیستم (ولتاژ کاری)

انتخاب ترانس با ولتاژ کاری مناسب برای ایمنی و عملکرد صحیح آن ضروری است. ولتاژ کاری ترانس باید با ولتاژ سیستم شما مطابقت داشته‌باشد تا از آسیب به ترانس و تجهیزات متصل به آن جلوگیری شود.

به‌عنوان مثال، ترانس‌هایی که برای سیستم‌های با ولتاژ بالا طراحی شده‌اند، باید دارای عایق‌های مناسب و قابلیت تحمل ولتاژهای بالا باشند. انتخاب ترانس با ولتاژ کاری نادرست می‌تواند منجر به حوادث خطرناک و عملکرد نامناسب سیستم شما شود. بنابراین، در زمان انتخاب ترانس، باید مطمئن شوید که ترانس می‌تواند در ولتاژ مورد‌نظر شما به‌درستی کار کند.

9. جریان نامی اولیه

جریان نامی اولیه نشان‌دهنده حداکثر جریانی است که بدون ایجاد هیچ مشکلی از سیم‌پیچ اولیه ترانس عبور می‌کند. میزان این جریان باید با نیازهای سیستم شما مطابقت داشته‌باشد. این پارامتر به تعیین اندازه و نوع ترانس کمک می‌کند و باید به‌درستی انتخاب شود.

به‌عنوان مثال، اگر به یک ترانس برای اندازه‌گیری بارهای سنگین نیاز دارید، ترانس انتخاب‌شده شما باید جریان نامی اولیه بالایی داشته‌باشد تا از overheating و آسیب به ترانس جلوگیری شود. انتخاب جریان نامی اولیه نادرست می‌تواند منجر به عملکرد نامناسب ترانس و بروز خطاهای اندازه‌گیری شود.

10. جریان نامی ثانویه

جریان نامی ثانویه نشان‌دهنده جریانی است که در سیم‌پیچ ثانویه ترانس تولید می‌شود و باید با دستگاه‌های متصل به آن سازگار باشد. انتخاب جریان نامی ثانویه نادرست می‌تواند منجر به خطاهای اندازه‌گیری و عملکرد نامناسب تجهیزات متصل به آن شود. معمولا جریان نامی ثانویه در ترانس‌های جریان برابر با 5 آمپر یا 1 آمپر است. این میزان برای اندازه‌گیری و حفاظت مناسب است.

11. فرکانس

فرکانس کار ترانس باید با فرکانس سیستم برق شما مطابقت داشته‌باشد تا دقت اندازه‌گیری ترانس حفظ شود. در‌صورتی که ترانس مورد‌نظر شما برای فرکانس‌های بالاتر یا پایین‌تر از حد معمول طراحی شده‌باشد، ممکن است نتواند به‌درستی عمل کند و دقت اندازه‌گیری آن تحت‌تاثیر قرار گیرد. ترانس‌های جریان معمولا برای فرکانس‌های 50 یا 60 هرتز طراحی شده‌اند.

12. جریان حرارتی کوتاه‌مدت نامی (Ith)

انتخاب ترانس با Ith مناسب می‌تواند به افزایش ایمنی و عملکرد بهینه سیستم کمک کند. این پارامتر مشخص‌کننده حداکثر جریانی است که ترانس می‌تواند برای مدت‌زمان کوتاهی (معمولا ۱ ثانیه) تحمل کند. جریان حرارتی کوتاه‌مدت نامی به ترانس این امکان را می‌دهد که در شرایط اضطراری و بارهای ناگهانی بدون آسیب به کار خود ادامه دهد.

اگر ترانس جریانی می‌خواهید که در شرایطی بتواند بارهای ناگهانی و بالایی را تجربه کند، باید Ith آن با‌توجه به حداکثر میزان بار تخمین‌زده شده انتخاب شود تا بتواند این بارها را تحمل کرده و دچار آسیب نشود.

13. جریان دینامیک نامی (Idyn)

این پارامتر نشان‌دهنده حداکثر جریانی است که ترانس می‌تواند در شرایط دینامیکی (مانند راه‌اندازی) تحمل کند. جریان دینامیک نامی به ترانس این امکان را می‌دهد که در شرایط بارگذاری ناگهانی و تغییرات سریع جریان، بدون هیچ آسیبی به کار خود ادامه دهد. در‌صورتی که احتمال می‌دهید سیستم شما در شرایط دینامیکی قرار گیرد، باید Idyn ترانس جریان مورد‌نظرتان به‌گونه‌ای انتخاب شود که بتواند این شرایط را تحمل کند.

14. بار

بار ترانس باید با ظرفیت دستگاه‌های متصل و تلفات اهمی آن مطابقت داشته‌باشد. همچنین بار نادرست می‌تواند منجر به overheating و آسیب به ترانس و تجهیزات متصل شود.

به همین دلیل، در زمان انتخاب ترانس، باید به بار آن توجه ویژه‌ای داشته‌باشید و مطمئن شوید که بار ترانس در محدوده مجاز قرار دارد. به‌عنوان مثال، اگر بار ترانس بیش‌از‌حد محاسبه‌شده باشد، ممکن است دقت اندازه‌گیری کاهش یابد و ترانس دچار آسیب شود.

15. ضریب حد دقت – ضریب امنیت ابزار دقیق

این پارامتر نشان‌دهنده دقت ترانس در شرایط مختلف و همچنین حاشیه ایمنی آن در‌برابر بارهای غیر‌عادی است. انتخاب ترانس با ضریب حد دقت مناسب به حفظ دقت اندازه‌گیری آن کمک می‌کند.

به‌عنوان مثال، ضریب حد دقت 5P10 به این معنی است که ترانس می‌تواند با کمتر از 5% خطا در شرایط بارگذاری خاص به کار خود ادامه دهد. این پارامتر در کاربردهای حفاظتی و اندازه‌گیری دقیق اهمیت زیادی دارد و به کاربران این امکان را می‌دهد که ترانس‌های مناسبی برای نیازهای خاص خود انتخاب کنند.

• بهترین برندهای ترانس جریان در ایران

رنج استاندارد ترانس جریان

ترانس‌های جریان (CT) از کلیدی‌ترین ابزار‌ها در اندازه‌گیری و حفاظت در سیستم‌های الکتریکی به‌شمار می‌روند و در رنج‌های استاندارد مختلفی تولید می‌شوند. این رنج‌ها به کاربران این امکان را می‌دهند که ترانس‌های مناسب برای نیازهای خاص خود را انتخاب کنند. رنج‌های استاندارد ترانس‌های جریان معمولا بر‌اساس جریان نامی اولیه و ثانویه، ولتاژ کاری و کلاس دقت تعیین می‌شوند.

جریان نامی

جریان نامی ترانس‌های جریان معمولا در رنج‌های 5 آمپر تا 3000 آمپر قرار دارد. به‌عنوان مثال، ترانس‌های با نسبت تبدیل 600: 5، 1200: 5 و 2000: 5 از جمله رنج‌های متداول هستند. البته کویل‌های روگوفسکی CTRC و سی‌تی‌های باس‌بار سفارشی با جریان‌های نامی در مقیاس کامل تا ۶۰۰۰ آمپر نیز موجود هستند.

تنوع بالای این رنج‌ها به کاربران این امکان را می‌دهد که ترانس‌های مناسب برای اندازه‌گیری جریان‌های مختلف را انتخاب کنند. به‌عنوان مثال، اگر سیستم شما به اندازه‌گیری جریانی در حدود 1200 آمپر نیاز داشته‌باشد، انتخاب یک ترانس با نسبت تبدیل 1200: 5 گزینه مناسبی است.

ولتاژ کاری

ترانس‌های جریان معمولا با ولتاژهای کاری مختلفی تولید می‌شوند. به‌عنوان مثال، ولتاژ کاری استاندارد برای ترانس‌های عایق خشک برابر با 1.1 کیلوولت و برای ترانس‌های عایق روغنی 30 تا 200 کیلو‌ولت است. انتخاب ترانس با ولتاژ کاری مناسب برای ایمنی و عملکرد صحیح آن ضروری است. اگر ترانس در یک سیستم با ولتاژ بالا نصب شود، باید دارای عایق‌های مناسب و قابلیت تحمل ولتاژهای بالا باشد.

کلاس دقت

کلاس دقت ترانس‌های جریان نیز باید در‌نظر گرفته شود. کلاس‌های دقت 0.1، 0.2 و 0.5 معمولا در رنج استاندارد قرار دارند.

جدول انتخاب ترانس جریان

جدول زیر، ۶ نمونه ترانس جریان با رنج‌های استاندارد را نشان می‌دهد. مقادیر هر ستون به‌صورت نسبی و با‌توجه به رنج استاندارد هر ترانس تخمین زده شده‌است:

نحوه محاسبه ترانس جریان

برای اینکه بهترین ترانس جریان موجود را انتخاب کنید، باید با نحوه محاسبات برخی پارامتر‌های مهم مانند نحوه محاسبه نسبت CT، محاسبه بار، محاسبه جریان نامی و… آشنا باشید. محاسبات مورد‌نیاز برای انتخاب یک ترانس جریان مناسب عبارتند‌از:

1.نسبت تبدیل (Turns Ratio)

فرمول نسبت تبدیل ترانس جریان به‌صورت زیر است:

A_p / A_s = N_s / N_p

در فرمول بالا:

• Ap = آمپر اولیه
• As = آمپر ثانویه
• Np = تعداد دور سیم پیچ اولیه
• Ns = تعداد دور سیم پیچ ثانویه

با استفاده از این فرمول، یک ترانس جریان ۳۰۰: ۵ با یک دور سیم پیچ اولیه، ۶۰ دور سیم پیچ ثانویه دارد. این دورها معمولا با سیم‌های ریز پیچیده شده و درون محفظه ترانس جریان پنهان می‌شوند.

نسبت CT روی پلاک مشخصات فرض می‌کند که هادی اولیه یک بار از پنجره مرکزی عبور می‌کند. هر عبور هادی اولیه از پنجره، به‌عنوان یک دور سیم پیچ اولیه محاسبه می‌شود. تغییرات بزرگ در نسبت را می‌توان با عبور هادی از پنجره بیش از یک بار به دست آورد. یک ترانس جریان ۳۰۰: ۵ با دو عبور (دور) تبدیل به یک ترانس جریان ۱۵۰: ۵ می‌شود. سه عبور، یک ترانس ۱۰۰: ۵ را ایجاد می‌کند.

2. کلاس دقت

«کلاس دقت» برای یک ترانس جریان (CT) یک فرمول واحد نیست، بلکه یک طبقه‌بندی بر‌اساس درصد خطا است که با محدودیتی از خطای نسبت تعریف می‌شود. جدول زیر، کلاس دقت ترانس جریان را بر‌اساس خطای نسبت و خطای جابجایی فاز نشان می‌دهد:

3. بار (Burden)

بسته به چیدمان تاسیسات، ممکن است نیاز باشد که یک کنتور برق در فاصله‌ای دورتر از بار مورد‌اندازه‌گیری نصب شود. در این موارد، افزایش طول سیم‌های یک CT برای تطبیق با فواصل طولانی‌تر می‌تواند مفید باشد. با این حال، باید به این نکته توجه کنید که یک مقدار مشخصی برای حداکثر فاصله‌ وجود دارد و اگر طول سیم‌ها بیشتر از این فاصله شود، دقت کاهش می‌یابد. دلیل این امر این است که مقاومت اضافه‌شده به سیم‌های CT از حداکثر بار CT فراتر می‌رود.

بار واقعی توسط مقاومت هادی‌های پیلوت و رله(های) حفاظتی تشکیل می‌شود. مقاومت یک هادی (با سطح مقطع ثابت) را می‌توان از معادله زیر محاسبه کرد:

R = ρ x l/A

در فرمول بالا:

• ρ = مقاومت ویژه ماده رسانا (معمولا در دمای ۲۰+ درجه سانتیگراد داده می‌شود)
• l = طول رسانا
• A = سطح مقطع

بار سیم را می‌توانید با استفاده از فرمول زیر محاسبه کنید تا مشخص شود که سیم‌ها تا چه اندازه می‌توانند بدون تاثیر بر دقت، افزایش یابند:

بار = جریان خروجی به توان ۲ × مقاومت کابل × ۲ برابر طول کابل

به‌عنوان مثال، اگر یک CT با جریان 600/5A (600A = جریان نامی اولیه و 5A = جریان نامی ثانویه) با مقدار مقاومت 0.02Ω و طول سیم 2.5 متر انتخاب شود، VA کابل برابر خواهد بود با:

2.5 = 2(2.5) × 0.02 × 5²

4. جریان حرارتی کوتاه‌مدت نامی (Ith)

جریان کوتاه‌مدت نامی مجاز توسط سطح مقطع مسی سیم‌پیچ اولیه و ثانویه تعیین می‌شود. همبستگی بین جریان حرارتی کوتاه‌مدت نامی (lth) و جریان کوتاه‌مدت مجاز (lk) در رابطه با زمان (t) را می‌توان در معادله زیر بیان کرد:

Ik = Ith / √(t )

• t = مدت‌زمان جریان کوتاه‌مدت بر حسب ثانیه
• Ith = جریان حرارتی کوتاه‌مدت نامی ترانس جریان
• Ik = جریان کوتاه‌مدت مجاز

در طراحی استاندارد، ترانس‌های جریان ELEQ جریان حرارتی کوتاه‌مدت 60 برابر جریان اولیه نامی (حداکثر 120 کیلو‌آمپر) را تحمل می‌کنند.

5. جریان دینامیک نامی (Idyn)

طبق IEC، جریان دینامیکی نامی (Idyn) یک ترانس برابر با حداکثر مقدار جریان اولیه‌ای است که یک ترانسفورماتور می‌تواند بدون آسیب الکتریکی یا مکانیکی ناشی از نیروهای الکترومغناطیسی ناشی از اتصال کوتاه سیم‌پیچ ثانویه، تحمل کند. جریان دینامیکی نامی مجاز با مقاومت مکانیکی ترانس تعیین می‌شود.

در طراحی استاندارد، ترانس‌های جریان ELEQ جریان دینامیکی 2.5 برابر Ith را تحمل می‌کنند. به عبارتی دیگر:

Idyn = 2.5 x Ith

6. جریان نامی

یکی از موارد مهمی که در نحوه محاسبه ترانس جریان باید بدانید، محاسبه جریان نامی است. جریان نامی حداکثر جریانی است که ترانس می‌تواند با خیال راحت و در عین حال با حفظ عملکرد مناسب، از خود عبور دهد. برای محاسبه جریان نامی ترانس، می‌توانید از فرمول زیر استفاده کنید:

جریان نامی = VA ترانسفورماتور / (ولتاژ ترانسفورماتور × ۱.۷۳۲)

در فرمول بالا، VA ظرفیت ولت-آمپر نامی ترانس و ۱.۷۳۲ جذر عدد ۳ است. مقدار بدست‌آمده بر حسب آمپر خواهد بود.

7. ضریب حد دقت (ALF)

ضریب حد دقت ترانس جریان تحت‌تاثیر بار داخلی سیم‌پیچ ثانویه و بار واقعی آن قرار دارد. بسته به این عوامل، ALF واقعی یک ترانس جریان می‌تواند با ALF نامی متفاوت باشد. ضریب حد دقت واقعی یک ترانس جریان را می‌توانید با استفاده از فرمول زیر محاسبه کنید:

F_a=F_n x [(S_in+S_n)/(S_in+S_a)]

در فرمول بالا:

• S_in: بار داخلی سیم پیچ ثانویه ترانس جریان
• S_n: بار نامی
• S_a: بار واقعی ترانس جریان·
• F_a: ضریب حد دقت واقعی ترانس جریان
