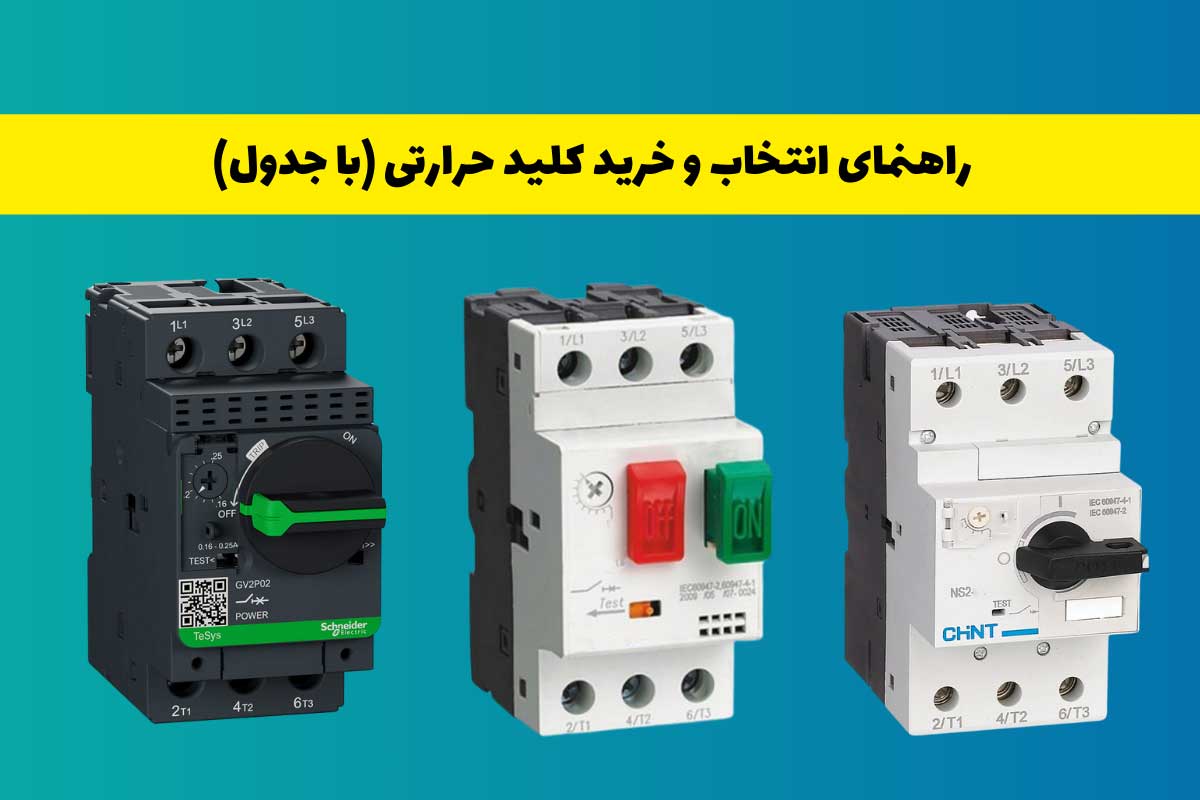

راهنمای انتخاب کلید حرارتی + جدول انتخاب کلید حرارتی
کلیدهای حرارتی یکی از ابزارهای حیاتی در کنترل و مدیریت اضافه بار و اتصال کوتاه موتور دستگاهها در صنایع مختلف هستند. این کلیدها بهگونهای طراحی شدهاند که در پاسخ به تغییرات دمای موتور، وضعیت مدار را از حالت وصل به حالت قطع تغییر میدهند. به این ترتیب، از تجهیزات دربرابر خطرات ناشی از اضافه بار و اتصال کوتاه محافظت میکنند. با توجه به اینکه تنوع کلیدهای حرارتی در بازار بسیار زیاد است، انتخاب محصول مناسب برای اکثر افراد کمی چالشبرانگیز است.
بدینمنظور، قصد داریم در این راهنما، جدول انتخاب کلید حرارتی برای موتور را بررسی کنیم و در ادامه، به نکات و عوامل کلیدی در انتخاب کلید حرارتی مانند جریان نامی، ولتاژ نامی، محدوده دمای عملیاتی، بودجه و موارد مهم دیگر اشاره کنیم. با شناخت این عوامل، میتوانید در زمان خرید کلید حرارتی تصمیم هوشمندانهای بگیرید. تجهیزی مطابق با نیازتان پیدا کنید و از ایمنی و کارایی تجهیزاتتان مطمئن شوید.
جدول راهنمای انتخاب کلید حرارتی
در این قسمت، جدول انتخاب کلید حرارتی برای موتور را براساس جریان مینیاتوری، جریان کنتاکتور و توان نامی موتور مشاهده میکنیم:
| جریان مینیاتوری | جریان کنتاکتور | جریان بیمتال کلید حرارتی | توان نامی موتور | |||||
| ولتاژ 415 تا 440 ولت | ولتاژ 380 ولت | ولتاژ 220 تا 240 ولت | ||||||
| آمپر (A) | آمپر (A) | آمپر (A) | کیلووات (KW) | اسب بخار (hp) | کیلووات (KW) | اسب بخار (hp) | کیلووات (KW) | اسب بخار (hp) |
| 2 | 9 | 1 تا 1.6 | – | 0.5 | 0.37 | – | ||
| 2 تا 4 | 9 | 1.6 تا 2.5 | – | 0.55 | 0.75 | 0.37 | 0.5 | |
| 2 تا 4 | 9 | 1.6 تا 2.5 | 0.75 | 1 | 0.75 | 1 | – | |
| 4 تا 6 | 9 | 2.5 تا 4 | 1.1 | 1.5 | – | |||
| 4 تا 6 | 9 | 2.5 تا 4 | 1.5 | 2 | 1.5 | 2 | 0.75 | 1 |
| 6 تا 8 | 9 | 4 تا 6 | 2.2 | 3 | 2.2 | 3 | 1.1 | 1.5 |
| 8 تا 12 | 9 | 4 تا 6 | 3 | 4 | 3 | 4 | 1.5 | 2 |
| 10 تا 12 | 16 | 7 تا 10 | – | 4 | 5.5 | 2.2 | 3 | |
| 12تا 16 | 16 | 10 تا 13 | 5.5 | 7.5 | 5.5 | 7.5 | 3 | 4 |
| 16 تا 20 | 16 | 13 تا 15 | 7.5 | 10 | 7.5 | 10 | 4 | 5.5 |
| 16 تا 20 | 16 | 13 تا 18 | 9 | 12.5 | – | – | ||
| 20 تا 25 | 25 | 18 تا 25 | – | 10 | 13.5 | 5.5 | 7.5 | |
| 25 | 25 | 18 تا 25 | 11 | 15 | 11 | 15 | – | |
| 32 تا 40 | 40 | 23 تا 32 | 15 | 20 | 15 | 20 | 7.5 | 10 |
| 40 | 40 | 30 تا 40 | 18.5 | 25 | 18.5 | 25 | 10 | 13.5 |
| 40 | 40 | 30 تا 40 | 22 | 30 | – | 11 | 15 | |
| 50 تا 63 | 40 | 38 تا 50 | 25 | 35 | 22 | 30 | – | |
| 63 | 63 | 48 تا 57 | 30 | 40 | – | 15 | 20 | |
| 63 | 63 | 48 تا 57 | 33 | 45 | 30 | 40 | 18.5 | 25 |
| 63 | 63 | 57 تا 66 | 37 | 50 | – | – | ||
| 80 | 80 | 66 تا 80 | 45 | 60 | 37 | 50 | 22 | 30 |
| 100 | 125 | 75 تا 105 | 50 | 70 | 45 | 60 | – | |
| 125 | 125 | 95 تا 125 | 59 | 80 | 55 | 75 | 30 | 40 |
| 125 | 125 | 95 تا 125 | 65 | 90 | – | – | ||
| 160 | 200 | 120 تا 160 | 75 | 100 | 75 | 100 | 37 | 50 |
انواع مختلف کلید حرارتی MPCB
کلیدهای حرارتی دارای انواع مختلفی هستند. در این قسمت، انواع مختلف کلیدهای حرارتی را از نظر نوع عملکردشان بررسی میکنیم:
1- کلید حرارتی مغناطیسی
کلید حرارتی مغناطیسی از یک دیسک دو فلزی استفاده میکند. این کلید، زمانی که مدار در اثر شرایط اضافه بار مداوم بیش از حد داغ میشود، آن را قطع میکند. در واقع، قطعه مغناطیسی درون کلید پس از داغشدن موتور، فورا به مدارهای کوتاه پاسخ میدهد و بهسرعت موتور را از منبع تغذیه قطع میکند. این نوع کلید حرارتی به دلیل اینکه قابلیت اطمینان و کارایی بالایی در محافظت از موتورها دربرابر مشکلات رایج دارد، در صنایع مختلفی مورداستفاده قرار میگیرد.
2- کلید حرارتی بیمتالی
در درون این نوع کلید حرارتی یک نوار بیمتال قرار دارد که بهعنوان حسگر حرارتی عمل میکند. زمانی که اضافه بار به موتور تحمیل میشود، نوار بیمتال با گرمشدن خم میشود و مدار را قطع میکند. کلیدهای بیمتال برای کاربردهای صنعتی و خانگی مناسب هستند.
3- کلید حرارتی دیجیتال یا هوشمند
کلیدهای حرارتی دیجیتال یا هوشمند، کلیدهای برنامهپذیری هستند که از میکروپروسسورها برای نظارت بر دما و جریان موتور استفاده میکنند. این کلیدها، به کاربران اجازه میدهند که تنظیمات خاصی را برای اندازه جریان بار و شرایط مختلف موتور برنامهریزی کنند. کلیدهای حرارتی هوشمند به دلیل دقت و انعطافپذیری بالا در کاربردهای صنعتی پیشرفته و حساس مورداستفاده قرار میگیرند.
4- کلید حرارتی الکترونیکی
فناوری ریزپردازنده که در MPCBهای الکترونیکی تعبیه شدهاست، برای نظارت دقیق بر پارامترهای موتور مانند دما و جریان بار استفاده میشود. این فناوری برای تشخیص تلفات فاز و نظارت بر عدم تعادل، و همچنین تنظیمات حفاظتی دقیقتر بکار میرود. از کلیدهای حرارتی الکترونیکی در مواردی که نیاز به نظارت و کنترل عمیق موتور وجود دارد، استفاده میشود.
5- کلید حرارتی دستی
در کلیدهای حرارتی دستی برخلاف کلیدهای خودکار، به مداخله دستی برای بازنشانی پس از قطع مدار نیاز دارید. ویژگی کنترل دستی به کاربران این امکان را میدهد که قبل از راهاندازی مجدد موتور، وضعیت را بررسی کرده و از ایمن بودن آن مطمئن شوند. این نوع کلیدها معمولا در کاربردهایی که نیاز به نظارت دقیق وجود دارد، استفاده میشوند.
انواع کلید حرارتی
-

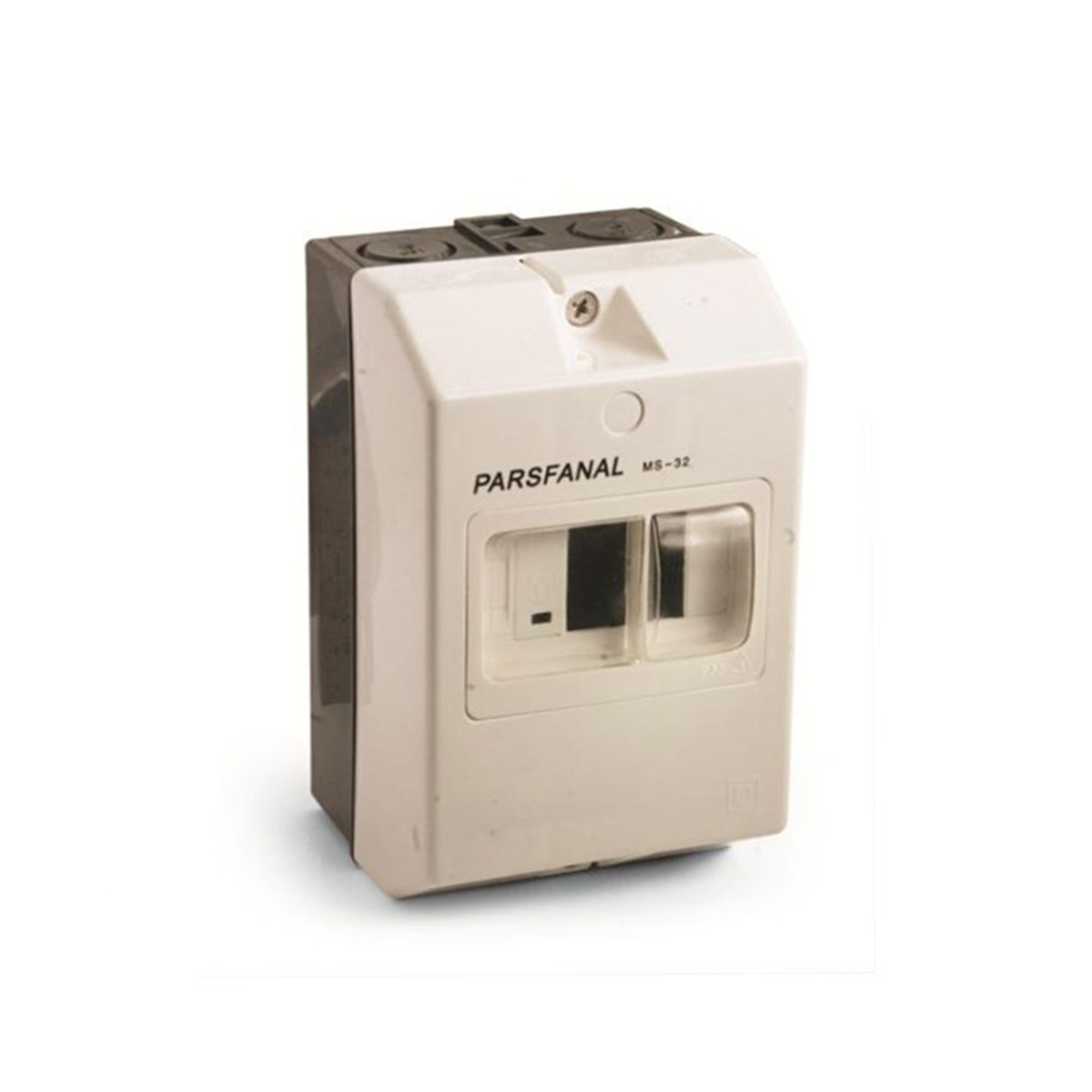

جعبه ضد آب کلید حرارتی پارس فانال مدل MS32624,700 تومان -
کلید حرارتی رنج 1 تا 1/6 آمپر پارس فانال مدل MS322,175,600 تومان -
کلید حرارتی رنج 1/6 تا 2/5 آمپر پارس فانال مدل MS322,175,600 تومان -

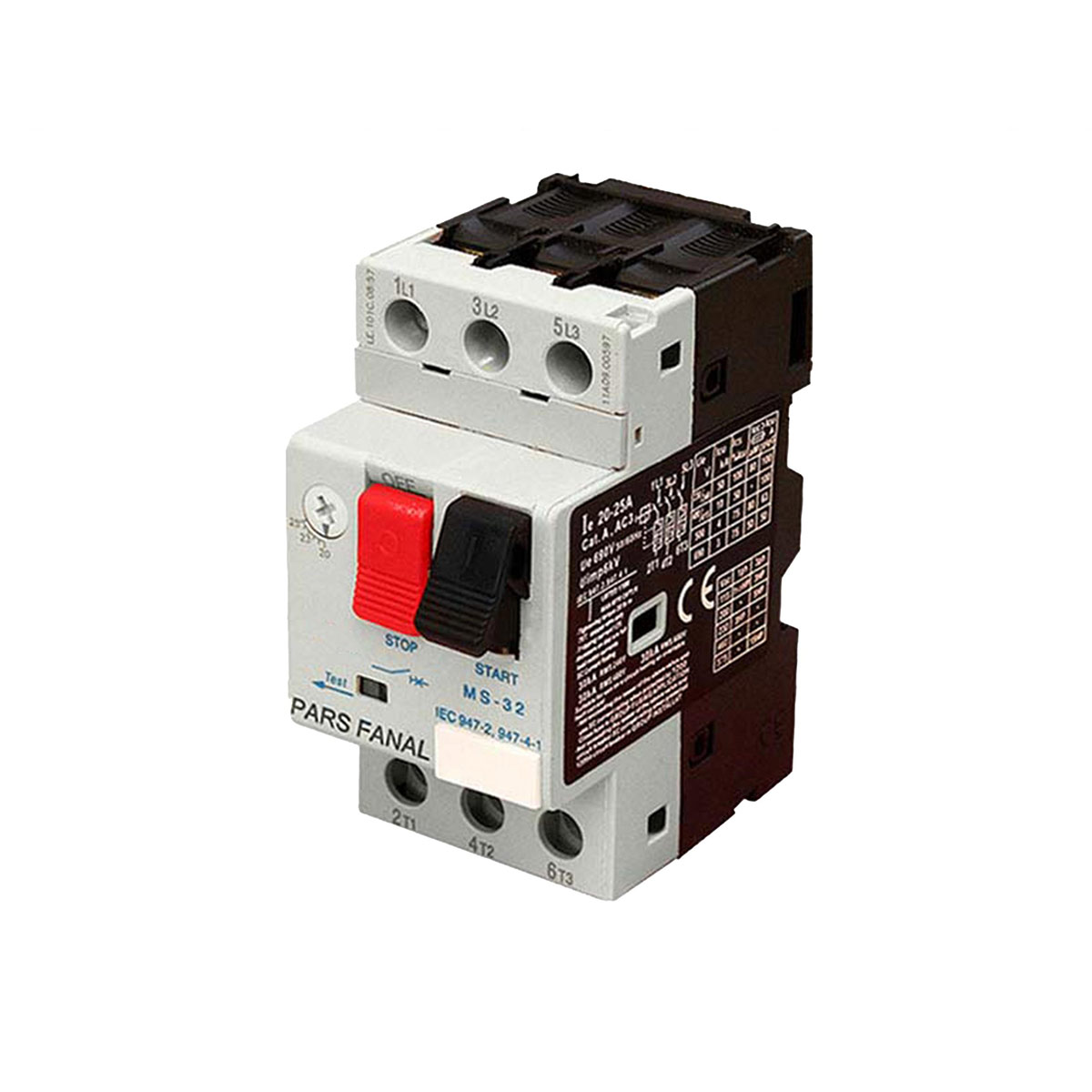

کلید حرارتی رنج 2/5 تا 4 آمپر پارس فانال مدل MS322,175,600 تومان

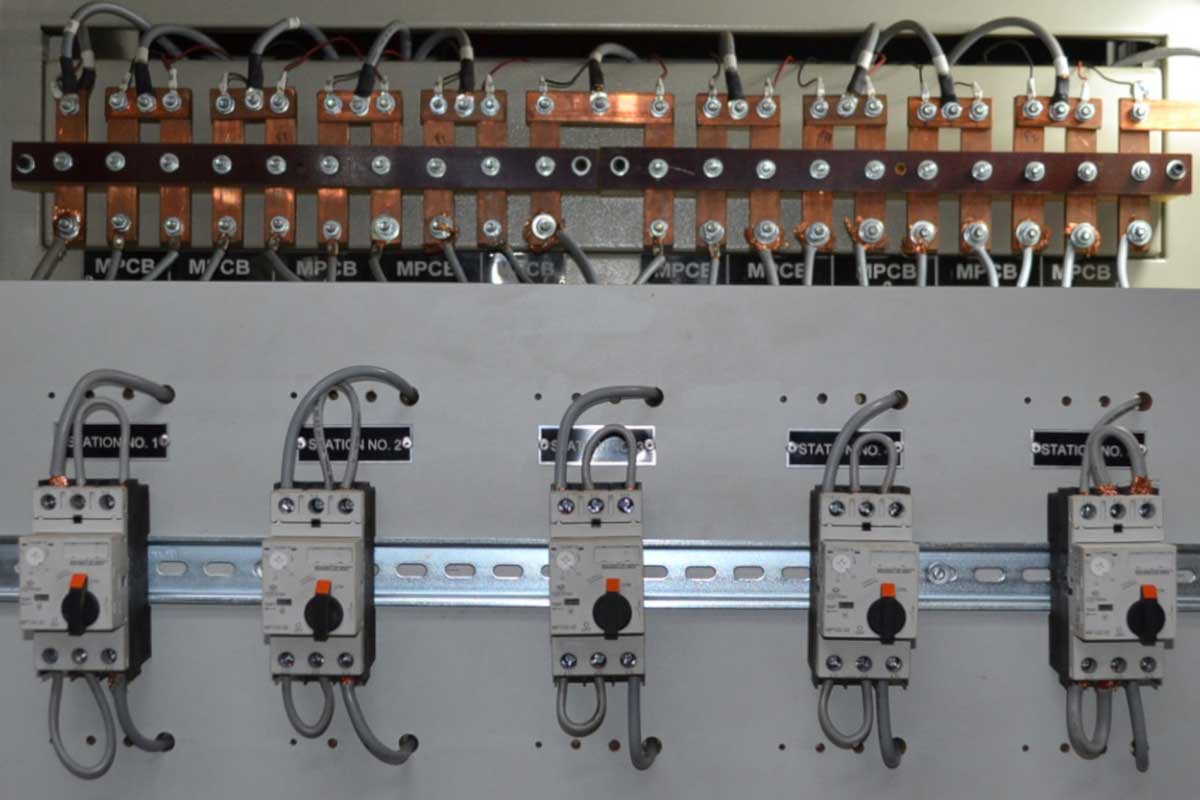

چک لیست راهنمای انتخاب کلید حرارتی
1- کیفیت و برند
بهتر است از بین گزینههای موجود، به دنبال برندهای معتبر و شناختهشدهای باشید که کیفیت و قابلیت اطمینان بالایی دارند. برندهای معتبر معمولا گارانتی و خدمات بهتری ارائه میدهند و همچنین معمولا طول عمر محصولاتشان نسبت به برندهای شناختهنشده بیشتر است. الکتروکاوه، ال اس، پارس فانال، دنا الکتریک نمونهای از بهترین برندهای کلید حرارتی هستند.
2- پشتیبانی و خدمات پس از فروش
حتما قبل از خرید محصول، سیاستهای مربوط به پشتیبانی و گارانتی تولیدکننده را بررسی کنید. همچنین، بسیاری از فروشگاههای واسطه فروش کلید حرارتی دارای سیستم پشتیبانی و خدمات پس از فروش جداگانهای هستند. با داشتن این خدمات، درصورت بروز مشکلات پس از نصب دیگر نگران نخواهید بود.
3- جریان نامی
جریان نامی نشاندهنده حداکثر جریانی است که کلید بدون قطعشدن میتواند تحمل کند. قبل از خرید، دقت کنید که جریان نامی کلید موردنظر با محدوده بار جریان شما متناسب باشد تا از قطعهای ناخواسته جلوگیری کرده و همچنین ایمنی سیستم در شرایط بار اضافی حفظ شود.
4- ولتاژ نامی
ولتاژ نامی نیز حداکثر میزان ولتاژی است که کلید حرارتی بدون قطعشدن میتواند تحمل کند. در زمان خرید این کلید، باید به این نکته توجه کنید که ولتاژ درجشده روی کلید با ولتاژ سیستم الکتریکی شما مطابقت داشتهباشد. اگر از یک کلید حرارتی با ولتاژ نامی پایینتر از سیستمتان استفاده کنید، احتمال خرابی یا خطرات ایمنی افزایش مییابد.
5- محدوده دمای کارکرد
در زمان خرید کلید حرارتی، باید به محدوده دمای کارکرد آن نیز دقت کرده و مطمئن شوید که کلید میتواند در دمای سیستم و محیط موردنظر شما کار کند؛ زیرا کارکرد این نوع کلید در دماهای بالاتر از حدتحمل، بر عملکرد و قابلیتاطمینان آن تأثیر میگذارد.
6- نوع حفاظت
کلیدهای حرارتی دارای انواع مختلفی از حفاظتها مانند حفاظت دربرابر جریان نشتی زمین، اضافه بار، اتصال کوتاه و غیره هستند. قبل از خرید، باید بدانید که سیستم شما به چه نوع حفاظتی نیاز دارد تا مطابق با آن، کلید حرارتی را خریداری کنید.
7- ظرفیت تحمل حرارتی
این ویژگی به توانایی کلید حرارتی در تحمل حرارت تولیدشده در حین کار اشاره دارد. در زمان خرید، باید کلیدی را انتخاب کنید که بتواند بار حرارتی بالا را بدون قطعشدن تحمل کند.
8- قابلیت تنظیم رله
قبل از خرید، باید به این نکته توجه داشته باشید که برخی از کلیدهای حرارتی دارای رله هستند. این قابلیت برای ارسال فرمان به سایر تجهیزات درصورت اضافه بار استفاده میشود. اگر سیستم برق حساسی دارید، بهتر است کلید حرارتی با قابلیت تنظیم رله را خریداری کنید.
9- مشخص کردن نوع موتور و تیپ کلید حرارتی
قبل از خرید کلید حرارتی، نوع موتور و بار استارت آن را (جریان استارت) مشخص کرده تا با توجه به آن، تیپ کلید حرارتی مناسب را خریداری کنید.
10. استانداردها و گواهینامهها
اگر میخواهید از ایمنی و عملکرد کلید حرارتی مطمئن شوید، باید در زمان خرید بررسی کنید که کلید موردنظرتان با استانداردهای ایمنی مربوطه (مانند UL، IEC، CE، VDE و غیره) و گواهینامههای لازم برای کاربرد شما مطابقت داشته باشد.
11. نوع ترمینال و نوع اتصالات
قبل از خرید کلید حرارتی، باید نوع ترمینالها (پیچی، فنری و…) را بررسی کرده و مطمئن شوید که با سیمکشی شما سازگار است. انتخاب نوع اتصال مناسب میتواند در سهولت نصب کلید حرارتی موثر باشد.
12. قیمت
قیمت کلید حرارتی نیز یکی از موارد مهمی است که باید متناسب با کیفیت و عملکرد آن باشد. برای اینکه بهترین کلید با مناسبترین قیمت را خریداری کنید، باید قیمت کلید موردنظرتان را در فروشگاههای مختلف مقایسه کنید و به این نکته توجه داشته باشید که هر فروشگاه، چه خدماتی در کنار فروش محصولاتشان ارائه میدهند.
13. تحویل و ضمانت
قبل از خرید کلید حرارتی، زمان تحویل و گارانتی ارائهشده توسط تولیدکننده و فروشنده را درنظر بگیرید. هرچه گارانتی محصول طولانیتر باشد، آرامشخاطر بیشتری در مورد کیفیت و دوام محصول خواهید داشت.
14. مشاوره و نصب حرفهای
اگر مطمئن نیستید که باید کدام کلید حرارتی را برای سیستم خود انتخاب کنید، بهتر است با یک برقکار یا مهندس برق مشورت کنید. با انتخاب مناسبترین کلید و نصب حرفهای آن، میتوانید مطمئن باشید که کلید بهدرستی با سیستم الکتریکی شما ادغام شدهاست.
برای دریافت مشاوره تخصصی رایگان و خرید بهترین کلید حرارتی بازار، میتوانید از خدمات مشاوره آرتا الکتریک استفاده کنید. کارشناسان ما از طریق انواع مختلف راههای ارتباطی آماده خدمترسانی و ارائه مشاوره به شما عزیزان هستند.

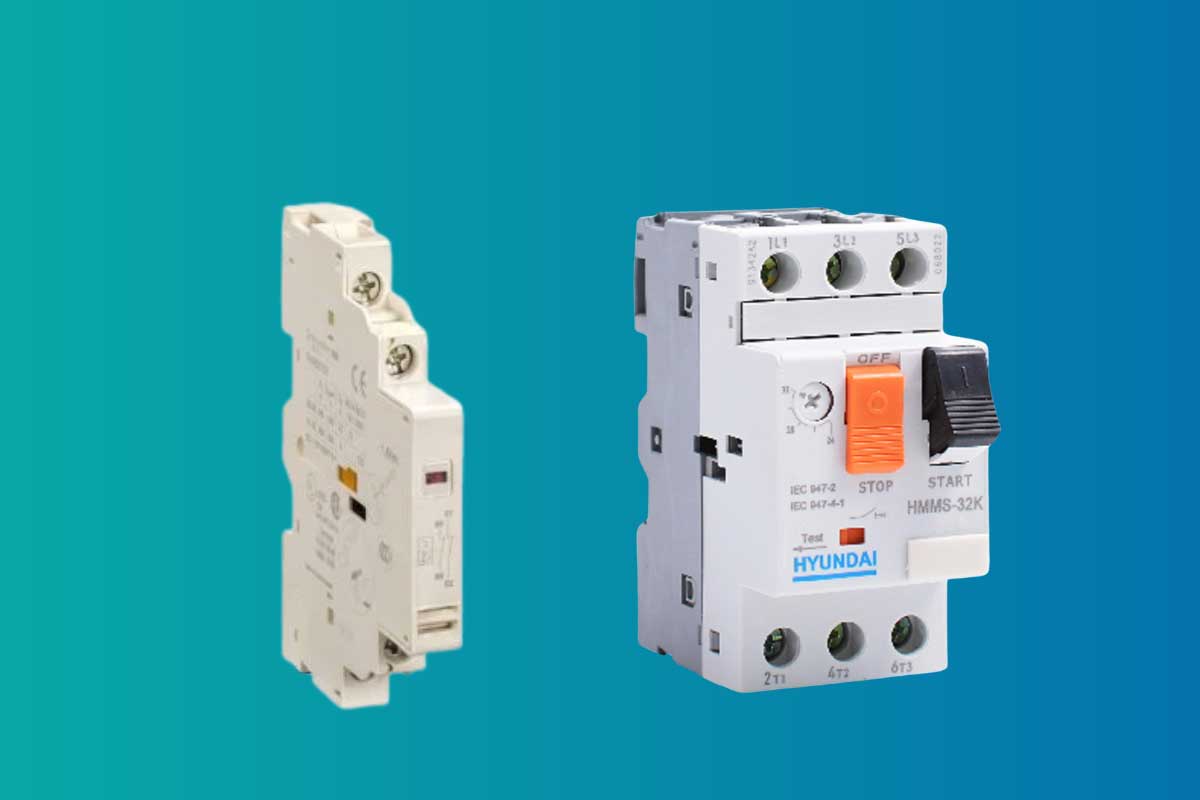

مقایسه کلید حرارتی تک فاز و سه فاز
دو نوع اصلی کلیدهای حرارتی شامل کلیدهای تک فاز و کلیدهای سه فاز است. از کلیدهای حرارتی تک فاز معمولا در سیستمهای کوچک و خانگی استفاده میشود. این کلیدها به دو سیم (یک فاز و یک نول) نیاز دارند و میتوانند بارهای الکتریکی تا 230 ولت را مدیریت کنند.
از کلیدهای سه فاز برای سیستمهای بزرگتر و صنعتی استفاده میشود. این کلیدها به سه سیم فاز و یک نول نیاز دارند و میتوانند بارهای الکتریکی تا 415 ولت را مدیریت کنند. کلیدهای حرارتی سه فاز به دلیل توان بالاتر، توزیع بار بهتر و کاهش احتمال نوسانات ولتاژ برای کاربردهای صنعتی و تجاری بزرگتر ایدهآل هستند.
در ادامه، جدول تفاوتهای کلیدهای حرارتی تک فاز و کلیدهای حرارتی سه فاز را مشاهده میکنیم:
| ویژگیها | کلید حرارتی تک فاز | کلید حرارتی سه فاز |
| تعداد فازها | ۱ فاز + ۱ نول | ۳ فاز + ۱ نول |
| ولتاژ قابل مدیریت | تا ۲۳۰ ولت | تا ۴۱۵ ولت |
| کاربرد | مصارف خانگی و تجاری کوچک | مصارف صنعتی و تجاری بزرگ |
| نحوه توزیع بار | متوسط | بهینهتر |
| هزینه نصب | کمتر | بیشتر |
| کارایی | مناسب برای بارهای کم | مناسب برای بارهای بالا |
- منبع: tosunlux.eu و viox.com
