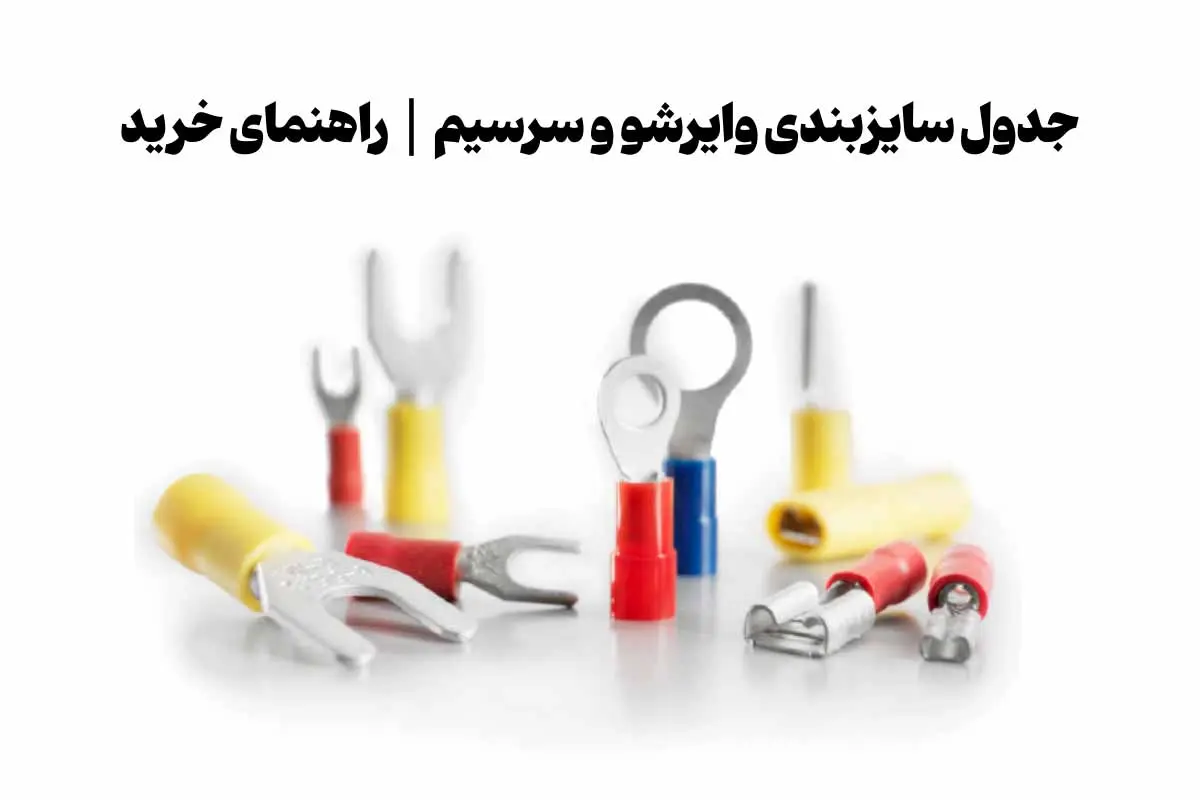

جدول سایز و رنگبندی وایرشو و سرسیم | راهنمای انتخاب
برای انجام کارهای مربوط به سیمکشی ساختمان و تجهیزات الکتریکی باید از ابزارها و لوازمی استفاده کنید که ایمنی اتصالات حفظ شود و احتمال وقوع حوادث جبرانناپذیر مانند آتشسوزی و برقگرفتگی به حداقل برسد. وایرشو و سرسیم یکی از انواع اتصالات سیم و کابل است که ابعاد کوچک و ساختمان بسیار سادهای دارد و با منسجم کردن رشتهها در کنار هم و اتصال درست انواع سیم و کابل ساختمان به یکدیگر از بروز حوادث جلوگیری میکند. با توجه به این که وایرشو و سرسیم در انواع و اندازههای مختلفی تولید میشوند، برای خرید آن باید اطلاعات کافی درباره جدول سایز وایرشو و جدول سایزبندی سرسیم داشته باشید.
در ادامه این مطلب تمام اطلاعاتی که برای خرید وایرشو (یا سرسیم) نیاز دارید به همراه جدول سایزبندی وایرشو، جدول سایزبندی سرسیم، جدول رنگبندی وایرشو و جدول رنگبندی سرسیمها را در اختیارتان قرار دادهایم.
وایرشو و سرسیم چیست؟
- وایرشو چیست؟ وایرشو (End Sealing Terminal) یک قطعه نسبتا کوچک از مس یا آلومینیوم است که برای وصل کردن سیمها و کابلها به لوازم الکتریکی طراحی شده است. برای استفاده از وایرشو باید آن را در قسمت سَرِ سیم یا کابل قرار داد تا رشتههای داخلی سیم و کابل را در کنار هم جمع کند. درواقع وایرشو جایگزینی برای چسب برق است و از از بازشدن رشتههای سیم جلوگیری میکند.
- سرسیم چیست؟ سرسیم از دو قسمت؛ هادی و عایق تشکیل شده است. سیم و کابل برق در قسمت روکشدار سرسیم قرار میگیرند و قسمت هادی مستقیم در مدار نصب میشود. در واقع سرسیم واسطهای بین مدار و سیمهای برق است. کاربرد اصلی سرسیم افزایش دوام اتصال در ترمینالها و حفظ رسانایی مطلوب است.
علت استفاده از وایرشو و سرسیم
- با استفاده از سرسیم و وایرشو برای وصل کردن سیمها به لوازم برقی دیگر نیازی به چسب برق نیست.
- با استفاده از وایرشو و سرسیم سیمها عایق میشوند و ایمنی سیمکشی افزایش پیدا میکند.
- با استفاده از وایرشو و سرسیم سیمها بهصورت محکم و ایمن به لوازم الکتریکی متصل میشوند.
- استفاده از سرسیم و وایرشو احتمال وقوع اتفاقاتی مانند برقگرفتگی یا اتصال کوتاه را کاهش میدهد.
- استفاده از وایرشو و سرسیم سرعت انجام کار سیمکشی و متصل کردن به لوازم الکتریکی را بالا میرود.
- سرسیم و وایرشو قیمت مناسبی دارد و با کمترین هزینه امکان انجام یک سیمکشی ایمن و راحت وجود دارد.
انواع وایرشو و سرسیم
-
وایرشو دو شاخه سایز 1.5 حفره 4 بسته 100 عددی244,500 تومان -
وایرشو دوبل لوله ای سایز 0.7554,300 تومان -

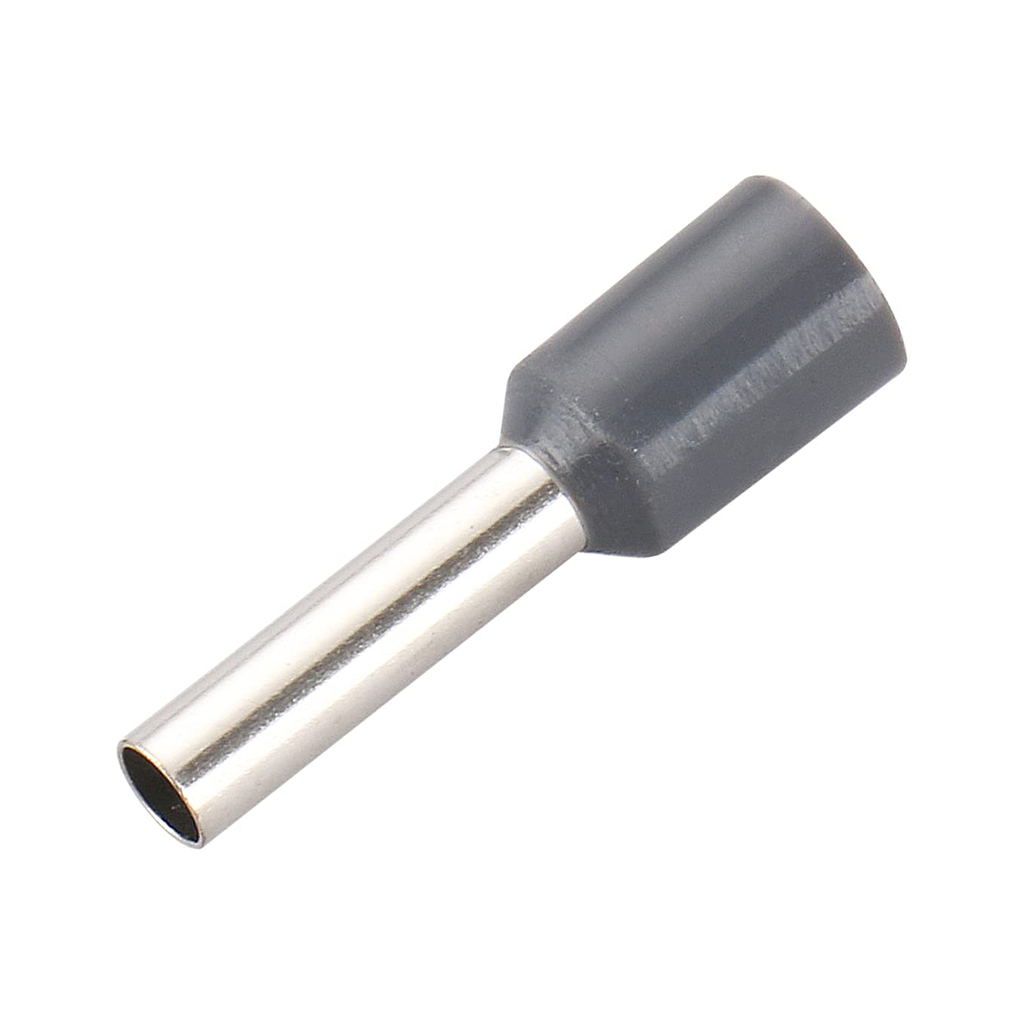

وایرشو لولهای سایز 1.562,200 تومان -

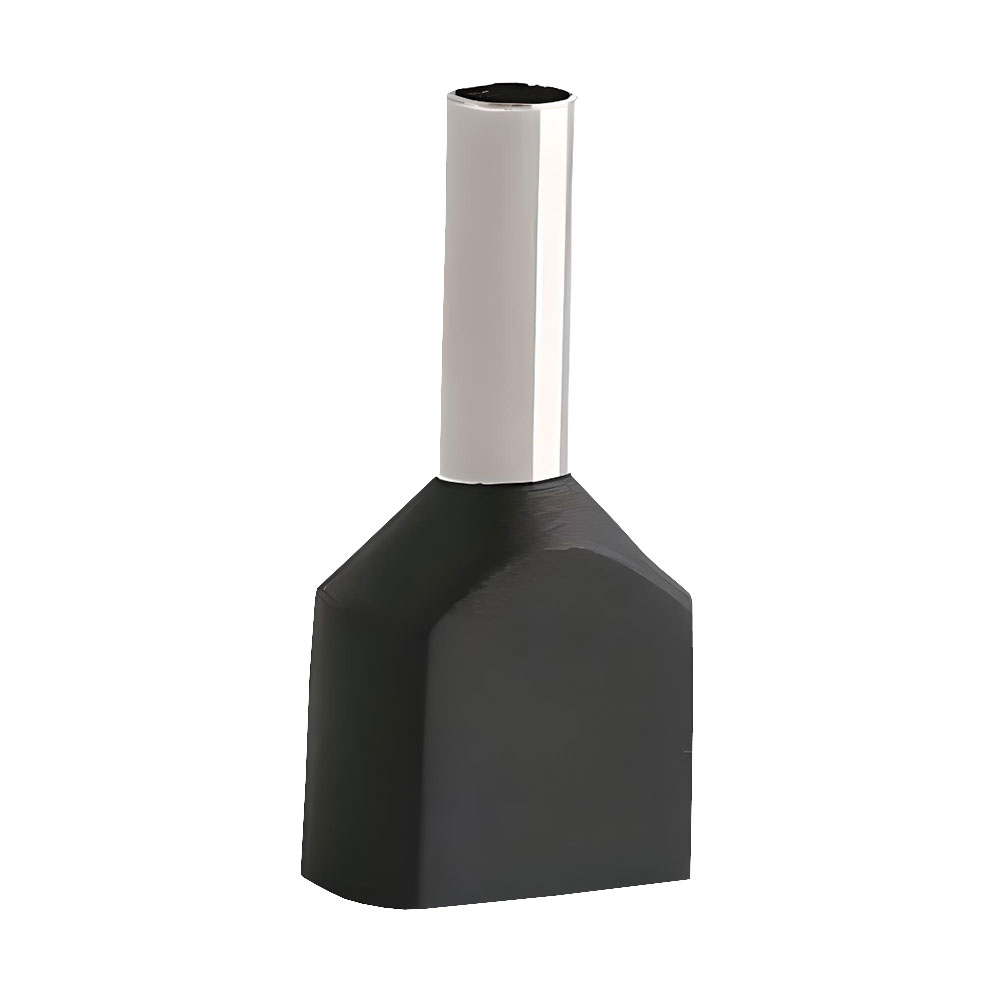

وایرشو دوبل لوله ای سایز 0.562,200 تومان
تفاوت سرسیم و وایرشو چیست؟
سرسیم، قطعهای فلزی با عایق پلاستیکی است که کاربرد آن ایجاد اتصالی محکم و ایمن بین سیم و تجهیزات الکتریکی است. سرسیمها از شل شدن یا قطع شدن سیمها جلوگیری کرده و از نظر ساختار بدنهای مسی یا برنجی دارند. سرسیم شامل دو بخش هادی و عایق است که کابلها در قسمت روکش جمع شده و قسمت هادی وظیفه انتقال برق و اتصال به مدار را برعهده دارد.
وایرشو، یک لوله فلزی باریک از جنس مس قلعاندود یا آلومینیوم است که بیشتر برای نظمدهی انتهای سیم افشان کاربرد دارد (نوعی از وایرشو دارای روکش پلاستیکی است). وایرشوها در دو نوع تک (برای یک سیم) و دوبل (برای دو سیم همزمان) تولید میشوند. در واقع، سیمهای برق مستقم درون آن قرار میگیرد، با دستگاه پرس میشود و بعد از آن در مدار قرار میگیرد.
جدول تفاوت سرسیم و وایرشو
تفاوت سرسیم و وایرشو: سرسیم قطعهای با دو قسمت هادی و روکش است که سیمها درون عایق (روکش) قرار میگیرد و هادی در مدار نصب میشود. درحالیکه وایرشو، قطعهای بدون روکش است که سیمها درون آن جمع شده و توسط ابزار پرس میشود. کاربرد سرسیم تنها برای اتصال در مدار است اما از وایرشو برای اتصال دو سیم به یکدیگر نیز استفاده میکنند.
| ویژگیها | وایرشو | سرسیم |
| تعریف | لولهای فلزی برای محافظت، نظمدهی و تثبیت انتهای سیمهای چند رشته (سیم افشان) | وسیلهای برای ایجاد اتصال محکم و ایمن بین سیم و تجهیزات |
| نوع اتصال | قرار گرفتن سیمهای چند رشتهای درون وایرشو، پرس با ابزار و نصب در مدار | قرارگیری سیمها درون عایق – روکش و نصب هادی وایرشو در مدار |
| جنس و ساختار | از جنس مس قلعاندود یا آلومینیوم با روکش پلاستیکی | از جنس مس یا برنج با روکش عایق |
| کاربرد | ترمینالهای فشاری، تابلوهای فرمان، سیمکشیهای ظریف، اتصال دو سیم به یکدیگر | تابلو برق، تجهیزات صنعتی، خودرو، اتصالات ترمینالی |
| دامنه سطح مقطع سیم | از ۰.۵ تا حدود ۱۶ میلیمتر مربع | از ۰.۲۵ تا حدود ۱۰ میلیمتر مربع |
| ابزار مورد نیاز | انبر پرس وایرشو | انبر پرس سرسیم |
جنس وایرشو و سرسیم از چیست؟
وایرشو یا سرسیم، با فلزات مختلف مانند مس، آهن، آلومینیوم، استیل ساخته میشود و سپس با قلع روی آن را آبکاری میکنند. همچنین یک لایه نایلون یا پی وی سی روی قسمت پایین آن میکشند تا هنگام متصل کردن به لوازم الکتریکی دست فرد آسیب نبیند. هر کدام از انواع وایرشو و سرسیماز نظر جنس بدنه دارای یکسری ویژگیها هستند که عبارتند از:
- وایرشو و سرسیم آهنی: این مدل قیمت ارزانی دارد و رسانای جریان برق است ولی مقاومت آن در برابر آب و رطوبت پایین است و خیلی سریع زنگ میزند.
- وایرشو مسی و سرسیم مسی : این نوع وایرشو بهترین نوع سرسیم محسوب میشود زیرا فلز مس یک رسانای بسیار قوی است و هدایت الکتریکی بالایی دارد. همچنین در برابر اسید و آب هم مقاوم است و دچار زنگزدگی یا خوردگی نمیشود.
- سرسیم برنجی: یکی دیگر از بهترین وایرشوها، وایرشو برنجی است چون رسانای جریان برق است و در برابر زنگ زدن و خوردگی مقاومت دارد.
- وایرشو آلومینیومی: این نوع نیز هادی جریان الکتریسیته است و مقاومت بالایی در برابر اکسیداسیون دارد و دچار زنگزدگی نمیشود.
- وایرشو استیل: با توجه به مقاومت بالایی که فلز استیل در برابر حرارت و خوردگی دارد، از آن برای ساخت وایرشو استفاده میشود.
اهمیت رنگ بندی سرسیم و وایرشو
سیمها بر اساس معیارهای گوناگون مانند قطر، کاربرد و محدوده جریان الکتریکی به انواع مختلفی دستهبندی میشوند. پس وایرشوها و سرسیمها نیز باید در دستهها و انواع گوناگون وجود داشته باشند. برای تقسیمبندی و تفکیک کردن وایرشوها، آنها را در رنگهای مختلف میسازند و هر رنگ آن متعلق به یکسری سیمهای خاص است. در واقع رنگبندی سرسیمها به دلایل زیر انجام میشود:
- با رنگبندی وایرشوها تکنسینهای سیمکشی در کمترین زمان ممکن قادر هستند که برای هر سیم، یک سرسیم مناسب انتخاب کنند.
- با اجرای رنگبندی، هر سیم به وایرشو متناسب با جریان خود وصل میشود. این موضوع از بروز اتصال کوتاه یا آتشسوزی پیشگیری میکند.
- رنگبندی وایرشوها، باعث نظم، سازماندهی و تفکیک بهتر سیمها میشود. در نتیجه اگر ایرادی در سیمها باشد، تکنسینها راحتتر مشکل را پیدا میکنند.
- یکی دیگر از دلایل رنگبندی سرسیمها این است که یک قانون یا استاندارد واحد برای سیمکشی سیستمهای الکتریکی تعیین میشود. پس اگر مشکلی در سیمکشی و اتصالات رخ دهد، تکنسینهای خارجی نیز قادر هستند که آن را برطرف کنند.
رنگهای رایج در سرسیم و وایرشو و معنای آنها
- سفید: در صورتی که قطر سیم بین ۰.۲۵ تا ۱ میلیمتر مربع است و جریان پایینی از آن عبور میکند، باید از وایرشو و سرسیم سفید برای آن مناسب است. این رنگ جهت استفاده در سیستمها و دستگاههای الکترونیکی کوچک کاربرد دارد.
- قرمز: سرسیم و وایرشو قرمز رنگ، مخصوص سیمهایی است که قطر آنها بین ۰.۵ تا ۱.۵ میلیمتر مربع (معادل AWG ۲۲-۱۶) باشد. برای سیمهایی با محدوده جریان الکتریکی پایین مانند سیستمها و تجهیزات روشنایی خانگی و اتصالات ساده باید از وایرشو قرمز استفاده شود.
- آبی: برای سیمهایی که قطر آنها بین ۵ تا ۲.۵ میلیمتر مربع (معادل AWG ۱۶-۱۴) باشد باید از وایرشو رنگ آبی مناسب است. به بیان دیگر، برای سیستمهای برق صنعتی، سیستمهای تهویه مطبوع، صنایع خودروسازی و هر پروژه الکتریکی که جریان برق متوسط دارد، باید از وایرشو آبی استفاده شود.
- زرد: این رنگ متعلق به سیمهایی با قطر ۲.۵ تا ۶ میلیمتر مربع (معادل AWG ۱۲-۱۰) است. در واقع سرسیم زرد رنگ، برای پروژههایی مثل تابلوهای برق صنعتی، سیستمهای برق رسانی خودروها و اتصالات برقی سنگین که از سیمهای بزرگ و جریان قوی استفاده میشود، مناسب است.
- سبز و مشکی: برای سیمهایی که قطری بیشتر از ۶ میلیمتر مربع دارند و جریان بسیار قوی در آن جاری است، از وایرشو سبز یا مشکی استفاده میشود. به طور کلی باید گفت که سرسیم سبز یا مشکی مناسب پروژههای صنعتی سنگین، مثل شبکههای برق فشار قوی است.
جدول رنگ بندی سرسیم و وایرشو
| رنگبندی سرسیم و وایرشو | قطر سیم مناسب | کاربرد | نمونه پروژه |
| سفید | بین ۰.۲۵ تا ۱ میلیمتر مربع | برای سیمهایی با جریان مجاز پایین کاربردیاند. | در سیستمها و دستگاههای الکترونیکی کوچک |
| قرمز | بین ۰.۵ تا ۱.۵ میلیمتر مربع | برای سیمهایی با محدوده جریان الکتریکی پایین استفاده میشوند. | سیستمهای روشنایی خانگی و اتصالات ساده |
| آبی | بین ۵ تا ۲.۵ میلیمتر مربع | پروژههای الکتریکی که جریان برق متوسط دارند. | سیستمهای برق صنعتی، سیستمهای تهویه مطبوع، صنایع خودروسازی |
| زرد | قطر ۲.۵ تا ۶ میلیمتر مربع | برای سیمهای بزرگ و جریانهای قوی قابل استفادهاند. | تابلوهای برق صنعتی، سیستمهای برق رسانی خودروها و اتصالات برقی سنگین |
| سبز و مشکی | قطری بیشتر از ۶ میلیمتر مربع | برای شبکههای برق فشار قوی کاربرد دارند. | پروژههای صنعتی سنگین |
معرفی انواع وایرشو به همراه جدول سایزبندی و رنگبندی
وایرشوهای موجود در بازار از لحاظ شکل ظاهری و یکسری ویژگیها، مدلهای مختلفی دارند و به انواع زیر تقسیم میشوند:

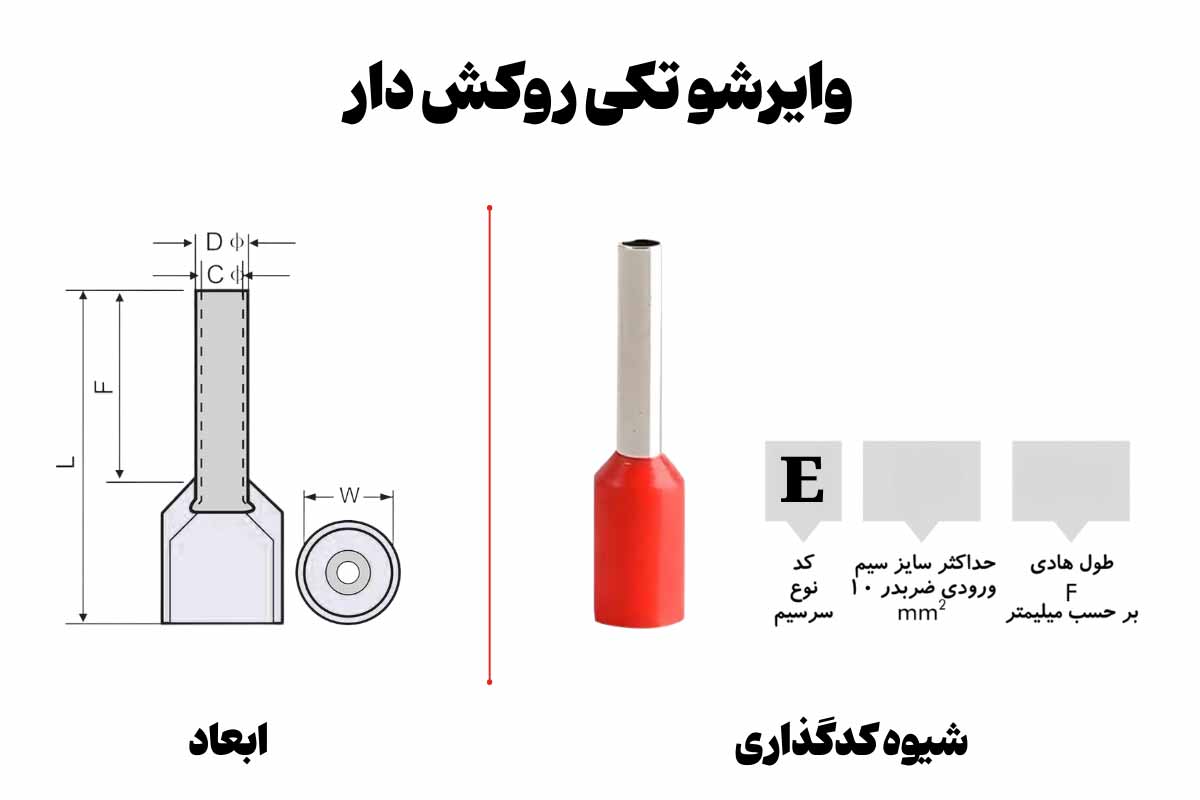

۱. وایرشو تکی روکش دار
وایرشو تکی روکش دار، از دو بخش مختلف یعنی بخش هادی و بخش عایق تشکیل شده است. بخش هادی آن از جنس مس است و جریان الکتریکی را از سیم به سمت وسیله الکتریکی منتقل میکند. بخش عایق با پلاستیک یا PVC ساخته شده است و ظاهری شبیه به قیف دارد، این قسمت از سیم محافظت میکند. استفاده از این مدل وایرشو بسیار ساده است و فقط باید سیم داخل وایرشو قرار بگیرد و با ابزار مخصوص پِرِس شود.
جدول سایزبندی وایرشو تکی روکش دار
| رنگ (فرانسوی) | حداکثر جریان (A) | ابعاد CΦ (mm) | ابعاد DΦ (mm) | ابعاد WΦ (mm) | ابعاد B (mm) | ابعاد L (mm) | ابعاد F (mm) | ضخامت هادی (mm) | سایز سیم ورودی (mm²) | سایز سیم ورودی (AWG) | کد کالا |
| سفید | 9 | 1 | 1.3 | 2.6 | 6 | 12 | 6 | 0.15 | 0.5 | 22# | E 0506 |
| 14 | 8 | E 0508 | |||||||||
| 16 | 10 | E 0510 | |||||||||
| 18 | 12 | E 0512 | |||||||||
| آبی روشن | 12 | 1.2 | 1.5 | 2.8 | 6.4 | 12.4 | 6 | 0.15 | 0.75 | 20# | E 7506 |
| 14.4 | 8 | E 7508 | |||||||||
| 16.4 | 10 | E 7510 | |||||||||
| 18.4 | 12 | E 7512 | |||||||||
| قرمز | 17 | 1.4 | 1.7 | 3 | 6.4 | 12.4 | 6 | 0.15 | 1 | 18# | E 1006 |
| 14.4 | 8 | E 1008 | |||||||||
| 16.4 | 10 | E 1010 | |||||||||
| 18.4 | 12 | E 1012 | |||||||||
| مشکی | 18 | 1.7 | 2 | 3.5 | 6.4 | 14.4 | 8 | 0.15 | 1.5 | 16# | E 1508 |
| 16.4 | 10 | E 1510 | |||||||||
| 18.4 | 12 | E 1512 | |||||||||
| 24.4 | 18 | E 1518 | |||||||||
| خاکستری | 30 | 2.3 | 2.6 | 4 | 7 | 15 | 8 | 0.15 | 2.5 | 14# | E 2508 |
| 17 | 10 | E 2510 | |||||||||
| 19 | 12 | E 2512 | |||||||||
| 25 | 18 | E 2518 | |||||||||
| نارنجی | 35 | 2.8 | 3.2 | 4.4 | 7.5 | 16.5 | 9 | 0.2 | 4 | 12# | E 4009 |
| 19.5 | 12 | E 4012 | |||||||||
| 25.5 | 18 | E 4018 | |||||||||
| سبز | 50 | 3.5 | 3.9 | 6.3 | 8 | 18 | 10 | 0.2 | 6 | 10# | E 6010 |
| 20 | 12 | E 6012 | |||||||||
| 26 | 18 | E 6018 | |||||||||
| قهوه ای | 80 | 4.5 | 4.9 | 7.6 | 9.5 | 21.5 | 12 | 0.2 | 10 | 7# | E 10012 |
| 27.5 | 18 | E 10018 | |||||||||
| عاجی | 110 | 5.8 | 6.2 | 8.8 | 10.2 | 20.8 | 12 | 0.2 | 16 | 5# | E 16012 |
| 26.8 | 18 | E 16018 | |||||||||
| مشکی | 125 | 7.5 | 7.9 | 11.2 | 13 | 29 | 16 | 0.2 | 25 | 4# | E 25016 |
| 35 | 22 | E 25022 | |||||||||
| قرمز | 170 | 8.3 | 8.7 | 12.7 | 14 | 30 | 16 | 0.2 | 35 | 2# | E 35016 |
| 39 | 25 | E 35025 | |||||||||
| آبی | 230 | 10.3 | 10.9 | 15.3 | 16 | 36 | 20 | 0.3 | 50 | 1# | E 50020 |
| 41 | 25 | E 50025 |

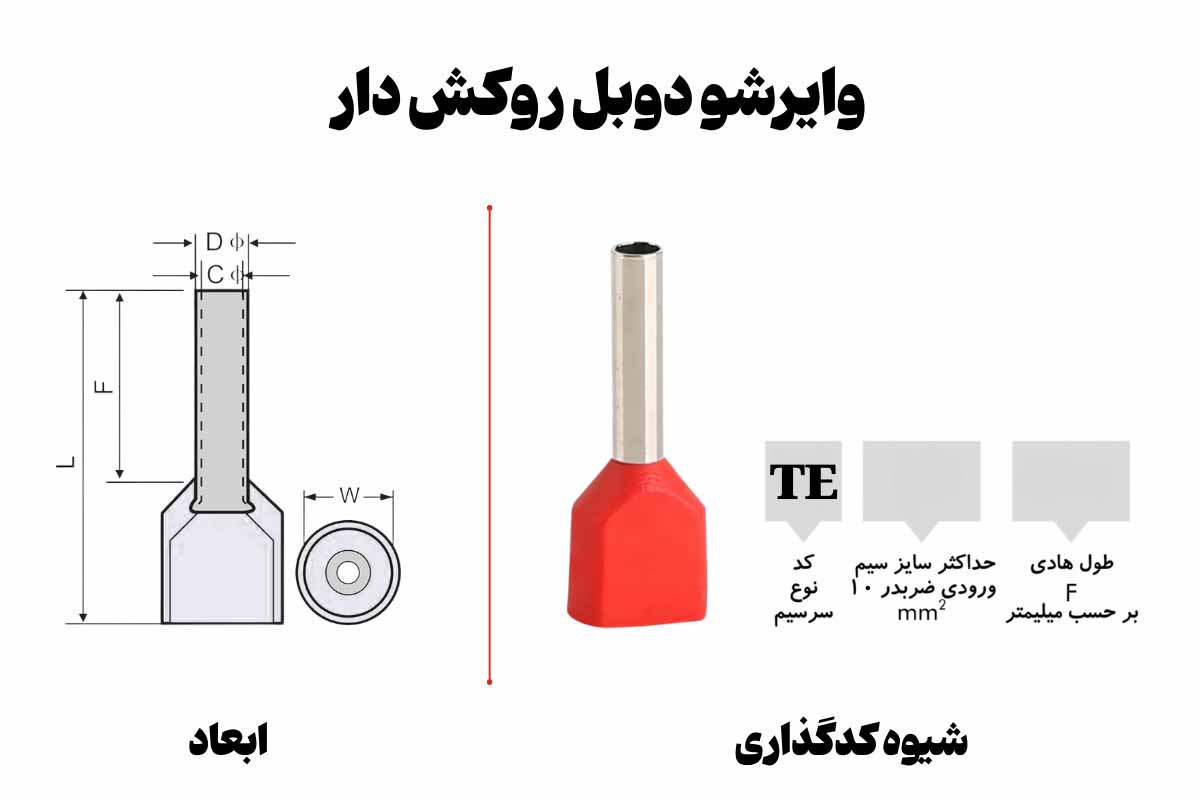

۲. وایرشو دوبل روکش دار
وایرشو دوبل روکشدار مانند مدل تکی دارای دو بخش مختلف هادی و عایق است که قسمت هادی آن از جنس مس و قسمت عایق آن از جنس پلاستیک یا PVC است. تنها تفاوتی که مدل دوبل با مدل تکی دارد این است که در وایرشو دوبل روکشدار، دو بخش برای سیم وجود دارد و زمانی که باید دو رشته سیم به یک ترمینال وصل شود باید از وایرشو دوبل روکشدار استفاده شود.
جدول سایزبندی وایرشو دوبل روکش دار
| رنگ (فرانسوی) | حداکثر جریان (A) | ابعاد CΦ (mm) | ابعاد DΦ (mm) | ابعاد WΦ (mm) | ابعاد B (mm) | ابعاد L (mm) | ابعاد F (mm) | ضخامت هادی (mm) | سایز سیم ورودی(mm²) | سایز سیم ورودی(AWG) | کد کالا |
| سفید | 9 | 1.5 | 1.8 | 5 | 6.5 | 14.5 | 8 | 0.15 | 2 × 0.5 | 2 × #22 | TE 0508 |
| آبی روشن | 12 | 1.8 | 2.1 | 5.5 | 6.7 | 14.7 | 8 | 0.15 | 2 × 0.75 | 2 × #20 | TE 7508 |
| 16.7 | 10 | TE 7510 | |||||||||
| قرمز | 17 | 2 | 2.3 | 5.5 | 7.1 | 15.1 | 8 | 0.15 | 2 × 1.0 | 2 × #18 | TE 1008 |
| 17.1 | 10 | TE 1010 | |||||||||
| مشکی | 18 | 2.3 | 2.6 | 6.4 | 7.2 | 15.5 | 8 | 0.15 | 2 × 1.5 | 2 × #16 | TE 1508 |
| 57 | 19.5 | 12 | TE 1512 | ||||||||
| خاکستری | 30 | 2.9 | 3.3 | 8 | 8.5 | 18.5 | 10 | 0.2 | 2 × 2.5 | 2 × #14 | TE 2510 |
| 21.5 | 13 | TE 2513 | |||||||||
| نارنجی | 35 | 3.8 | 4.2 | 8.8 | 11.1 | 23.1 | 12 | 0.2 | 2 × 4.0 | 2 × #12 | TE 4012 |
| سبز | 50 | 4.9 | 5.3 | 9.5 | 12.1 | 26.1 | 14 | 0.2 | 2 × 6.0 | 2 × #10 | TE 6014 |
| قهوه ای | 80 | 6.5 | 6.9 | 12.6 | 12 | 26.6 | 14 | 0.2 | 2 × 10.0 | 2 × #7 | TE 10014 |
| عاجی | 110 | 8.3 | 8.7 | 19 | 17.3 | 31.3 | 14 | 0.2 | 2 × 16.0 | 2 × #5 | TE 16014 |

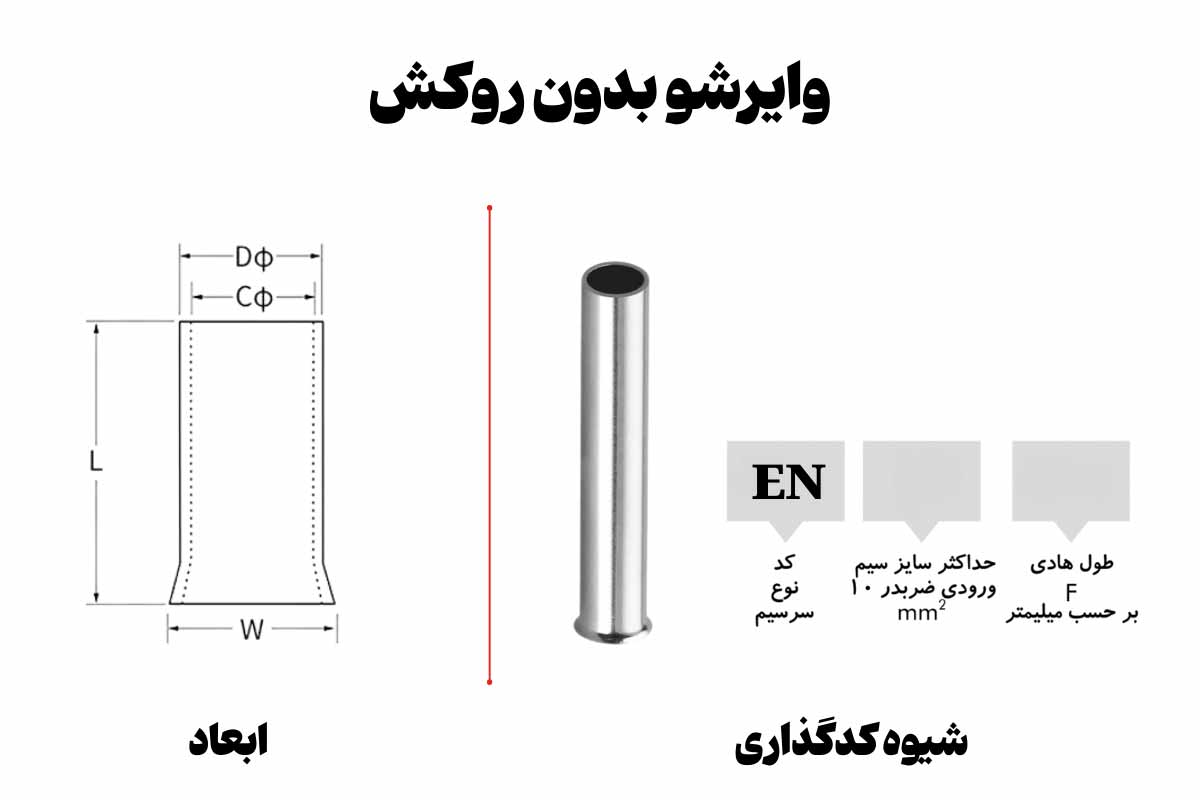

۳. وایرشو بدون روکش
همانطور که از نام این مدل وایرشو مشخص است، قسمت عایق یا روکش را ندارد و فقط دارای قسمت هادی است. نحوه استفاده از این نوع سرسیم مانند وایرشو تکی و دوبل روکش دار است. یعنی باید سیم را داخل سرسیم بدون روکش قرار داد و سپس با ابزار مخصوص آن را پرس کرد.
جدول سایزبندی وایرشو بدون روکش
| حداکثر جریان (A) | ابعاد CΦ (mm) | ابعاد DΦ (mm) | ابعاد WΦ (mm) | ابعاد L (mm) | ضخامت هادی (mm) | سایز سیم ورودی(mm²) | سایز سیم ورودی(AWG) | کد کالا |
| 9 | 1 | 1.3 | 2.6 | 12 | 0.15 | 0.5 | #22 | EN 0506 |
| 14 | EN 0508 | |||||||
| 16 | EN 0510 | |||||||
| 18 | EN 0512 | |||||||
| 12 | 1.2 | 1.5 | 2.8 | 12.4 | 0.15 | 0.75 | #20 | EN 7506 |
| 14.4 | EN 7508 | |||||||
| 16.4 | EN 7510 | |||||||
| 18.4 | EN 7512 | |||||||
| 17 | 1.4 | 1.7 | 3 | 12.4 | 0.15 | 1 | #18 | EN 1006 |
| 14.4 | EN 1008 | |||||||
| 16.4 | EN 1010 | |||||||
| 18.4 | EN 1012 | |||||||
| 18 | 1.7 | 2 | 3.5 | 14.4 | 0.15 | 1.5 | #16 | EN 1508 |
| 16.4 | EN 1510 | |||||||
| 18.4 | EN 1512 | |||||||
| 24.4 | EN 1518 | |||||||
| 30 | 2.3 | 2.6 | 4 | 15 | 0.15 | 2.5 | #14 | EN 2508 |
| 17 | EN 2510 | |||||||
| 19 | EN 2512 | |||||||
| 25 | EN 2518 | |||||||
| 35 | 2.8 | 3.2 | 4.4 | 16.5 | 0.2 | 4 | #12 | EN 4009 |
| 19.5 | EN 4012 | |||||||
| 25.5 | EN 4018 | |||||||
| 50 | 3.5 | 3.9 | 6.3 | 18 | 0.2 | 6 | #10 | EN 6010 |
| 20 | EN 6012 | |||||||
| 26 | EN 6018 | |||||||
| 80 | 4.5 | 4.9 | 7.6 | 21.5 | 0.2 | 10 | #7 | EN 10012 |
| 27.5 | EN 10018 | |||||||
| 110 | 5.8 | 6.2 | 8.8 | 20.8 | 0.2 | 16 | #5 | EN 16012 |
| 26.8 | EN 16018 | |||||||
| 125 | 7.5 | 7.9 | 11.2 | 29 | 0.2 | 25 | #4 | EN 25016 |
| 35 | EN 25022 | |||||||
| 170 | 8.3 | 8.7 | 12.7 | 30 | 0.2 | 35 | #2 | EN 35016 |
| 39 | EN 35025 | |||||||
| 230 | 10.3 | 10.9 | 15.3 | 36 | 0.3 | 50 | #1 | EN 50020 |
| 41 | EN 50025 |
معرفی انواع سرسیم به همراه جدول سایزبندی و رنگبندی
سرسیمهای موجود در بازار از لحاظ شکل ظاهری و یکسری ویژگیها، مدلهای مختلفی دارند و به انواع زیر تقسیم میشوند:

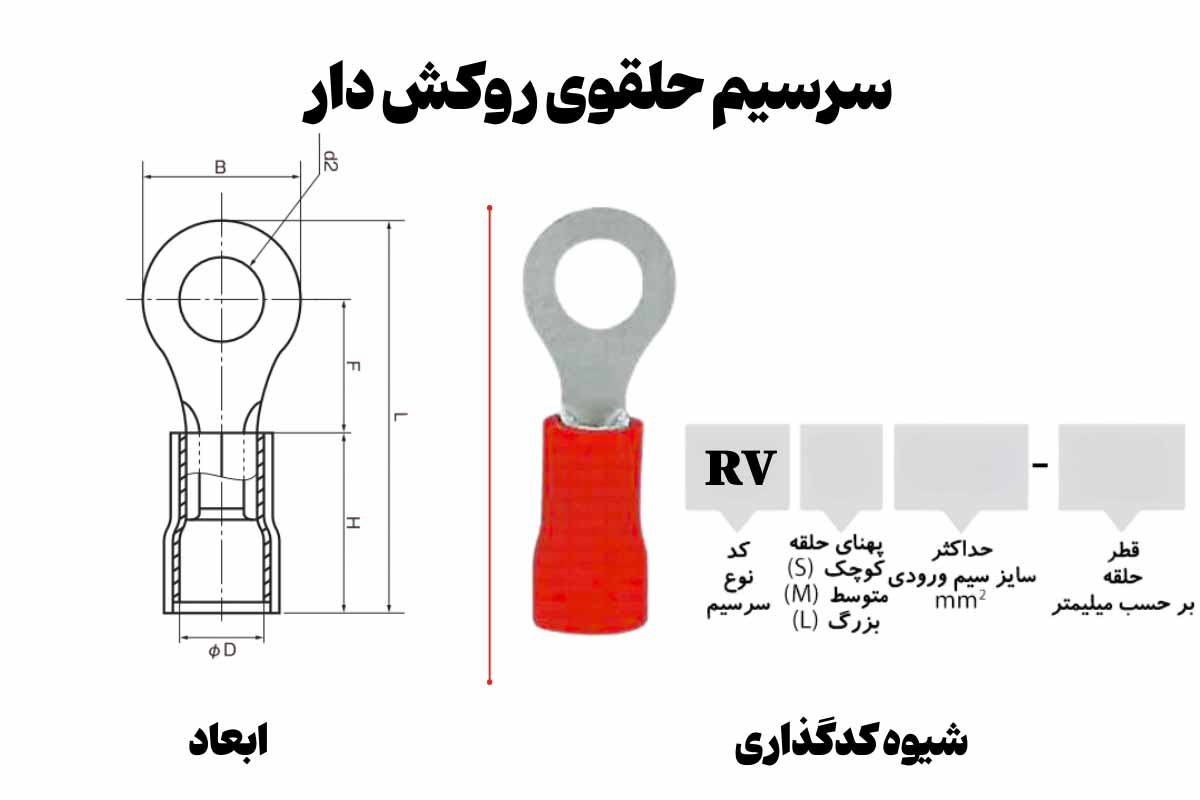

1. سرسیم حلقوی روکش دار
سرسیم حلقوی که به آن سرسیم چشمی یا گرد هم گفته میشود نوعی سرسیم است که برای اتصال سیم به پیچ هادی کاربرد دارد. برای نصب سرسیم حلقوی، ابتدا باید پیچ هادی باز شود و قسمت هادی سرسیم دور پیچ قرار بگیرد و پیچ بسته شود.
جدول سایزبندی سرسیم حلقوی روکش دار
| رنگ | حداکثر جریان (A) | ابعاد DΦ (mm) | ابعاد H (mm) | ابعاد F (mm) | ابعاد L (mm) | ابعاد B (mm) | ابعاد d2 (mm) | قطر حلقه | ضخامت هادی (mm) | سایز سیم ورودی(mm²) | سایز سیم ورودی(AWG) | کد کالا |
| قرمز | 18 | 4.3 | 10 | 4.95 | 17.6 | 5.7 | 3.2 | #4 | 0.6 | 0.5-1.5 | 22-16 | RV 1.25-3 |
| 4.95 | 17.6 | 5.7 | 3.7 | #6 | RVS 1.25-3.5 | |||||||
| 6.3 | 19.4 | 6.6 | 3.7 | #6 | RVM 1.25-3.5 | |||||||
| 7 | 20.8 | 8 | 3.7 | #6 | RVL 1.25-3.5 | |||||||
| 6.3 | 19.4 | 6.6 | 4.3 | #8 | RVS 1.25-4 | |||||||
| 7 | 20.8 | 8 | 4.3 | #8 | RVL 1.25-4 | |||||||
| 7 | 20.8 | 8 | 5.3 | #10 | RVS 1.25-5 | |||||||
| 8.5 | 23 | 9.8 | 5.3 | #10 | RVL 1.25-5 | |||||||
| 11.1 | 26.8 | 11.6 | 6.4 | 4-Jan | RVL 1.25-6 | |||||||
| 8.5 | 23 | 9.8 | 6.4 | 4-Jan | RVS 1.25-6 | |||||||
| 11.1 | 26.8 | 11.6 | 8.4 | 16-May | RV 1.25-8 | |||||||
| 13.9 | 30.5 | 13.6 | 10.5 | 8-Mar | RV 1.25-10 | |||||||
| 16.5 | 36 | 19.2 | 13 | 2-Jan | RV 1.25-12 | |||||||
| آبی | 30 | 4.9 | 10 | 4.3 | 17.5 | 6.6 | 3.2 | #4 | 0.6 | 1.5-2.5 | 16-14 | RV 2-3 |
| 4.3 | 17.5 | 6.6 | 3.7 | #6 | RVS 2-3.5 | |||||||
| 7 | 21.2 | 6.6 | 3.7 | #6 | RVM 2-3.5 | |||||||
| 7.75 | 22 | 8.5 | 3.7 | #6 | RVL 2-3.5 | |||||||
| 7 | 21.2 | 6.6 | 4.3 | #8 | RVS 2-4 | |||||||
| 7.75 | 22 | 8.5 | 4.3 | #8 | RVL 2-4 | |||||||
| 7.75 | 22 | 8.5 | 5.3 | #10 | RVS 2-5 | |||||||
| 7.25 | 22 | 9.5 | 5.3 | #10 | RVL 2-5 | |||||||
| 11 | 27 | 12 | 6.5 | 4-Jan | RVS 2-6 | |||||||
| 11 | 27 | 12 | 8.4 | 16-May | RV 2-8 | |||||||
| 13.9 | 30.7 | 13.6 | 10.5 | 8-Mar | RV 2-10 | |||||||
| 16.5 | 36.2 | 19.2 | 13 | 2-Jan | RV 2-12 | |||||||
| مشکی | 35 | 6.2 | 12.5 | 7.7 | 24.5 | 8 | 4.3 | #8 | 0.6 | 2.5-4.0 | 14-12 | RV 3.5-4 |
| 7.7 | 24.5 | 8 | 5.3 | #10 | RVS 3.5-5 | |||||||
| 7.7 | 27.9 | 12 | 5.3 | #10 | RVL 3.5-5 | |||||||
| 7.7 | 27.9 | 12 | 6.4 | 4-Jan | RV 3.5-6 | |||||||
| زرد | 50 | 6.7 | 13 | 5.3 | 21.7 | 7.2 | 3.7 | #6 | 0.8 | 4.0-6.0 | 10-Dec | RV 5.5-3.5 |
| 5.3 | 21.7 | 7.2 | 4.3 | #8 | RVS 5.5-4 | |||||||
| 8.25 | 25.8 | 9.5 | 4.3 | #8 | RVL 5.5-4 | |||||||
| 8.25 | 25.8 | 9.5 | 5.3 | #10 | RV 5.5-5 | |||||||
| 10.7 | 29.4 | 12 | 6.5 | 4-Jan | RVS 5.5-6 | |||||||
| 13 | 31.8 | 12 | 6.5 | 4-Jan | RVL 5.5-6 | |||||||
| 13.7 | 34 | 15 | 8.4 | 16-May | RV 5.5-8 | |||||||
| 13.7 | 34 | 15 | 10.5 | 8-Mar | RV 5.5-10 | |||||||
| 16 | 38.4 | 19.2 | 13 | 2-Jan | RV 5.5-12 |

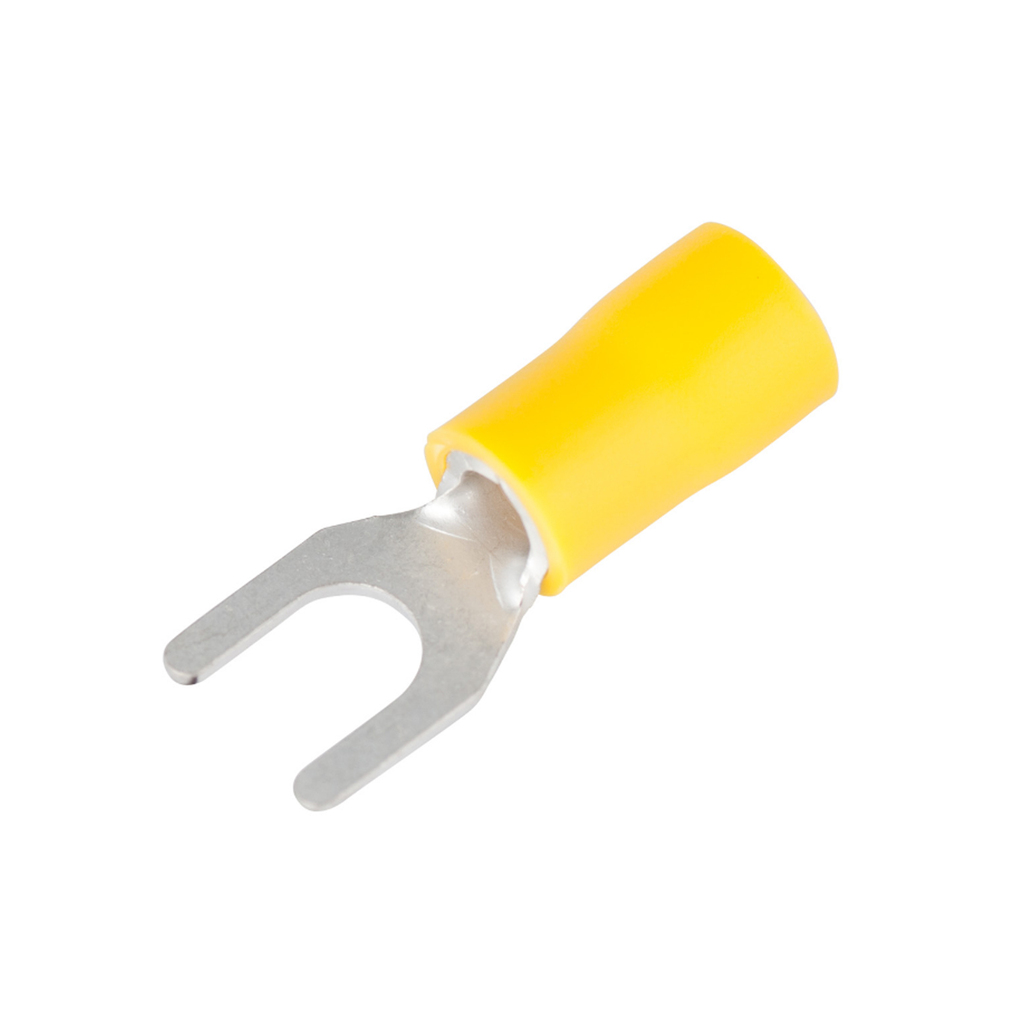

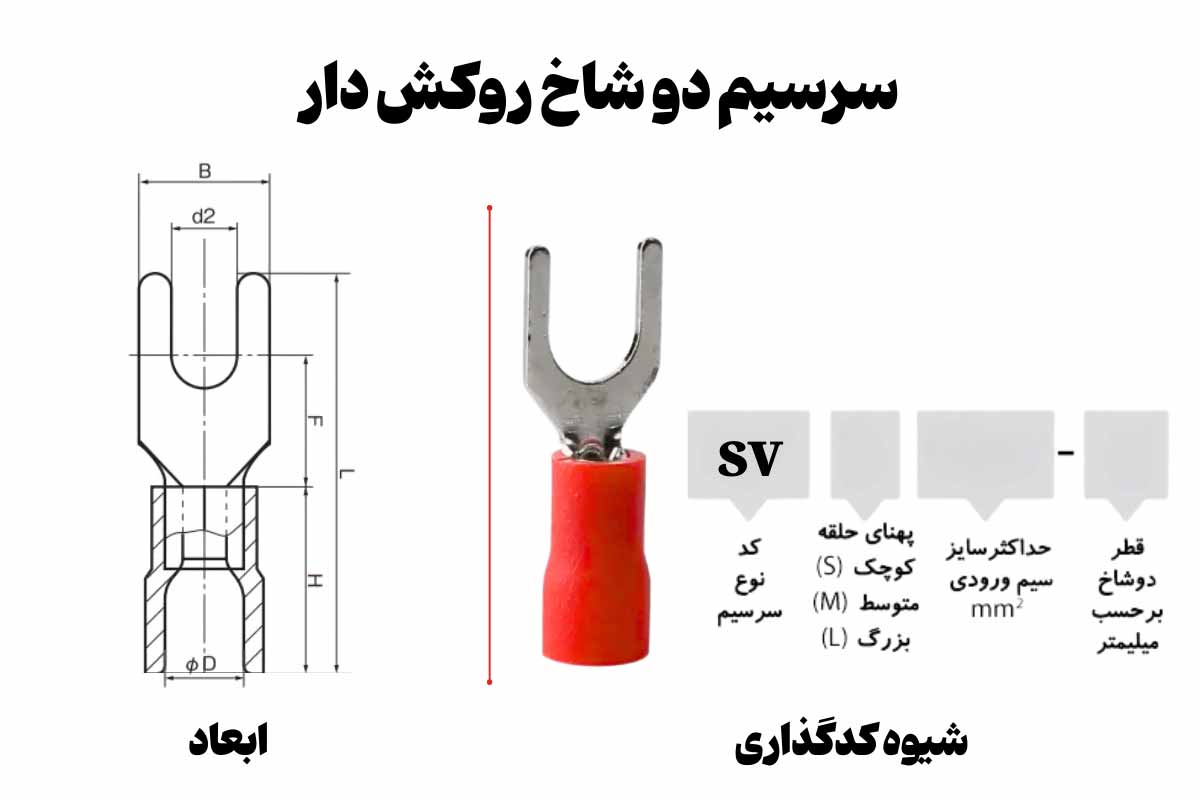

2. سرسیم دو شاخ روکش دار
سرسیم دو شاخ روکش دار از نظر ظاهری شبیه به چنگال است و در قسمت پایین آن یک لایه عایق وجود دارد. این مدل سر سیم برای اتصال سیم به پیچ هادی مورد استفاده قرار میگیرد و با این ابزار دیگر نیاز به باز کردن کامل پیچ نیست. شیوه نصب سرسیم دو شاخ، بهاین صورت است که ابتدا قسمت هادی سرسیم حول پیچ جا گذاری میشود و سپس پیچ را محکم میبندند. این مدل نیز دارای یک لایه عایق قیفی شکل است.
جدول سایزبندی سرسیم دو شاخ روکش دار
| رنگ | حداکثر جریان (A) | ابعاد DΦ (mm) | ابعاد H (mm) | ابعاد F (mm) | ابعاد L (mm) | ابعاد B (mm) | ابعاد d2 (mm) | قطر دوشاخ | ضخامت هادی (mm) | سایز سیم ورودی(mm²) | سایز سیم ورودی(AWG) | کد کالا |
| قرمز | 18 | 4.3 | 10 | 6.5 | 21.2 | 5.7 | 3.2 | #4 | 0.6 | 0.5-1.5 | 16-22 | SV 1.25-3 |
| 6.5 | 21.2 | 6.4 | 3.7 | 6# | SVS 1.25-3.5 | |||||||
| 6.5 | 21.2 | 6.4 | 3.7 | 6# | SVL 1.25-3.5 | |||||||
| 6.5 | 21.2 | 7.2 | 4.3 | 8# | SVS 1.25-4 | |||||||
| 6.5 | 21.2 | 7.2 | 4.3 | 8# | SVM 1.25-4 | |||||||
| 6.5 | 21.2 | 8.1 | 4.3 | 8# | SVL 1.25-4 | |||||||
| 6.5 | 21.2 | 8.1 | 5.3 | 10# | SVS 1.25-5 | |||||||
| 6.5 | 21.2 | 9.5 | 5.3 | 10# | SVL 1.25-5 | |||||||
| 6.5 | 21.2 | 9.5 | 6.4 | 1-Apr | SVS 1.25-6 | |||||||
| 11 | 27.2 | 12 | 6.4 | 1-Apr | SVL 1.25-6 | |||||||
| آبی | 30 | 4.9 | 10 | 6.5 | 21.2 | 5.7 | 3.2 | #4 | 0.6 | 2.5-1.5 | 14-16 | SV 2-3 |
| 6.5 | 21.2 | 6.4 | 3.7 | 6# | SVS 2-3.5 | |||||||
| 6.5 | 21.2 | 6.4 | 3.7 | 6# | SVL 2-3.5 | |||||||
| 6.5 | 21.2 | 7.2 | 4.3 | 8# | SVS 2-4 | |||||||
| 6.5 | 21.2 | 7.2 | 4.3 | 8# | SVM 2-4 | |||||||
| 6.5 | 21.2 | 8.1 | 4.3 | 8# | SVL 2-4 | |||||||
| 6.5 | 21.2 | 8.1 | 5.3 | 10# | SVS2-5 | |||||||
| 6.5 | 21.2 | 9.5 | 5.3 | 10# | SVL 2-5 | |||||||
| 6.5 | 21.2 | 9.5 | 6.4 | 1-Apr | SVS 2-6 | |||||||
| 11 | 27.2 | 12 | 6.4 | 1-Apr | SVL 2-6 | |||||||
| مشکی | 35 | 6.2 | 13 | 7 | 24.8 | 5.7 | 3.2 | #4 | 0.6 | 4.0-2.5 | 14-Dec | SV 3.5-3 |
| 7 | 24.8 | 8 | 4.3 | 8# | SVS 3.5-4 | |||||||
| 7 | 24.8 | 8 | 5.3 | 10# | SVL 3.5-5 | |||||||
| 12.1 | 28 | 12 | 6.4 | 1-Apr | SVS 3.5-6 | |||||||
| زرد | 50 | 6.7 | 13 | 7.5 | 25.2 | 8.3 | 3.7 | 6# | 0.8 | 4.0-6.0 | 12-Oct | SV 5.5-3.5 |
| 7.5 | 25.2 | 8.3 | 4.3 | 8# | SVS 5.5-4 | |||||||
| 7.5 | 26 | 9 | 4.3 | 8# | SVL 5.5-4 | |||||||
| 7.5 | 23.9 | 9 | 5.3 | 10# | SV 5.5-5 | |||||||
| 7.5 | 26 | 9 | 6.4 | 1-Apr | SVS 5.5-6 | |||||||
| 12 | 31.2 | 12 | 6.4 | 1-Apr | SVL 5.5-6 | |||||||
| 11.5 | 37 | 14 | 8.4 | 16/5 | SV 5.5-8 |

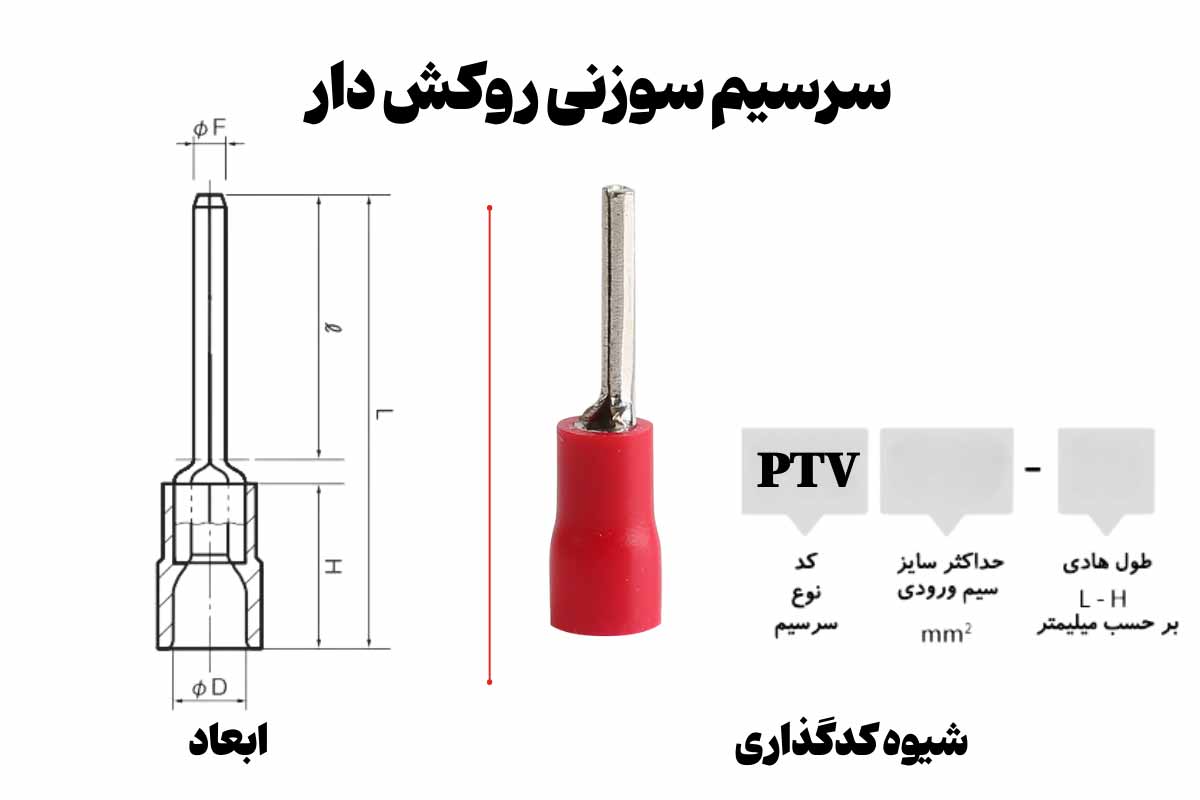

3. سرسیم سوزنی روکش دار
سرسیم سوزنی که به دلیل باریک بودن قسمت سَری آن، به سر سیم سوزنی شهرت دارد، نوع دیگری از انواع وایرشو یا سر سیمها است. این مدل سر سیم، از یک بخش هادی و یک بخش عایق تشکیل میشود. از سرسیم سوزنی برای جلوگیری از آسیب دیدن سیم هنگام داخل شدن مستقیم به سلول ترمینال و بستن پیچ ترمینال بر روی سیم استفاده میکنند. برای نصب سرسیم سوزنی باید آن را به قسمت سرسیم پرس کرد.
جدول سایزبندی سرسیم سوزنی روکش دار
| رنگ | حداکثر جریان (A) | ابعاد DΦ (mm) | ابعاد H (mm) | ابعاد F (mm) | ابعاد L (mm) | ضخامت هادی (mm) | سایز سیم ورودی(mm²) | سایز سیم ورودی(AWG) | کد کالا |
| قرمز | 18 | 4.3 | 10 | 1.9 | 19 | 0.7 | 0.5-1.5 | 22-16 | PTV 1.25-9 |
| 20 | PTV 1.25-10 | ||||||||
| 22 | PTV 1.25-12 | ||||||||
| 23 | PTV 1.25-13 | ||||||||
| 28 | PTV 1.25-18 | ||||||||
| آبی | 30 | 4.9 | 10 | 1.9 | 19 | 0.7 | 1.5-2.5 | 16-14 | PTV 2-9 |
| 20 | PTV 2-10 | ||||||||
| 22 | PTV 2-12 | ||||||||
| 23 | PTV 2-13 | ||||||||
| 28 | PTV 2-18 | ||||||||
| مشکی | 35 | 6.2 | 13 | 2.8 | 20 | 0.7 | 2.5-4.0 | 14-12 | PTV 3.5-10 |
| 25.5 | PTV 3.5-12 | ||||||||
| زرد | 50 | 6.7 | 13 | 2.8 | 25.5 | 0.9 | 4.0-6.0 | 10-Dec | PTV 5.5-13 |

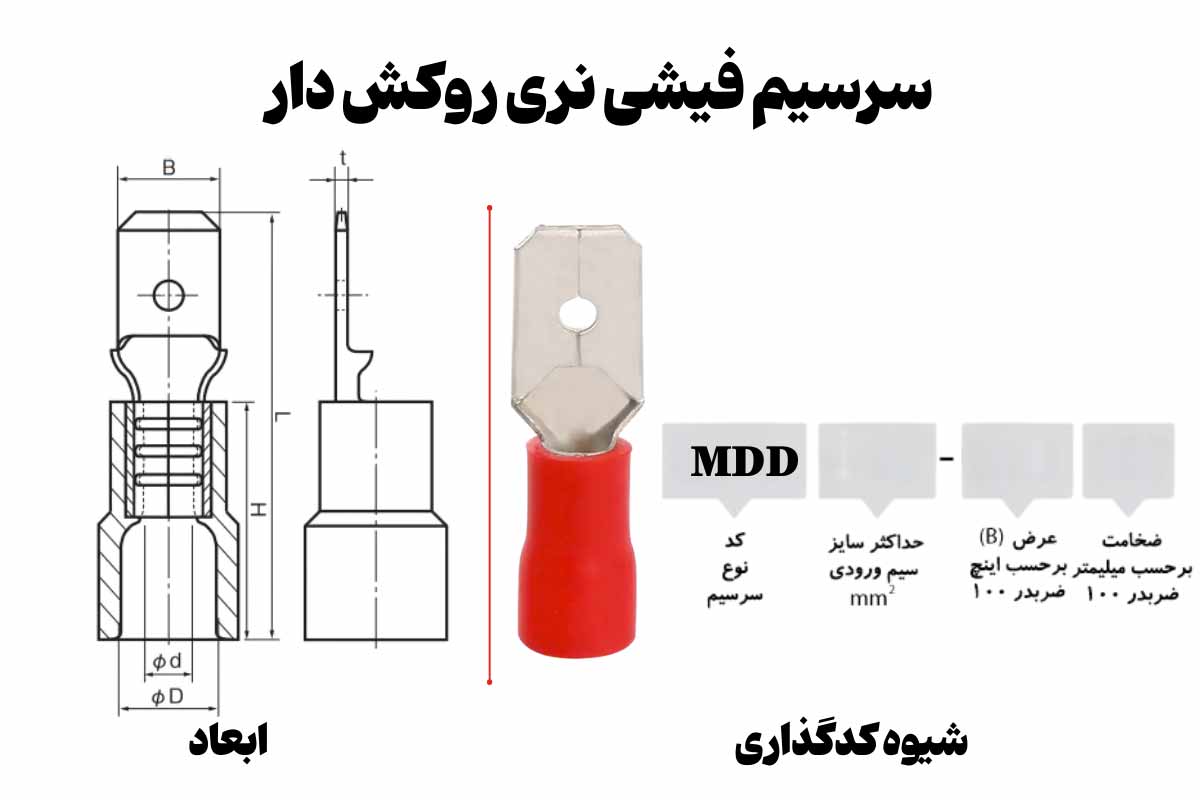

4. سرسیم فیشی نری روکش دار
سرسیم فیشی نری یکی دیگر از انواع سرسیمها است که برای وصل کردن دو سیم بهشکل موقت، مورد استفاده قرار میگیرد. در واقع با این ابزار، امکان ایجاد اتصال بین دو سیم با دست و بدون هیچ وسیله دیگری وجود دارد. جنس سرسیم فیشی نری از برنج (آلیاژ مس و روی) است و یک روکش قیفی شکل پلاستیکی نیز در قسمت زیر آن تعبیه شده است.
جدول سایزبندی سرسیم فیشی نری روکش دار
| رنگ | حداکثر جریان (A) | ابعاد DΦ (mm) | ابعاد H (mm) | ابعاد L (mm) | ابعاد B (mm) | ابعاد dΦ (mm) | سایز مقطع هادی (mm) | ضخامت هادی (mm) | سایز سیم ورودی(mm²) | سایز سیم ورودی(AWG) | کد کالا |
| قرمز | 10 | 4.3 | 10 | 17.7 | 2.8 | 1.7 | 0.5×2.80 | 0.5 | 0.5-1.5 | 22-16 | MDD 1.25-110(5) |
| 17.7 | 2.8 | 0.8×2.80 | 0.8 | MDD 1.25-110(8) | |||||||
| 20 | 4.75 | 0.5×4.75 | 0.5 | MDD 1.25-187(5) | |||||||
| 20 | 4.75 | 0.8×4.75 | 0.8 | MDD 1.25-187(8) | |||||||
| 21 | 6.35 | 0.8×6.35 | 0.4×2 | MDD 1.25-250 | |||||||
| آبی | 15 | 4.3 | 10 | 20 | 4.75 | 2.3 | 0.5×4.75 | 0.5 | 1.5-2.5 | 16-14 | MDD 2-187(5) |
| 20 | 4.75 | 0.8×4.75 | 0.8 | MDD 2-187(8) | |||||||
| 21 | 6.35 | 0.5×6.35 | 0.4×2 | MDD 2-250 | |||||||
| زرد | 25 | 5.7 | 13 | 25 | 6.35 | 3.4 | 0.8×6.35 | 0.4×2 | 4.0-6.0 | 10-Dec | MDD 5.5-250 |

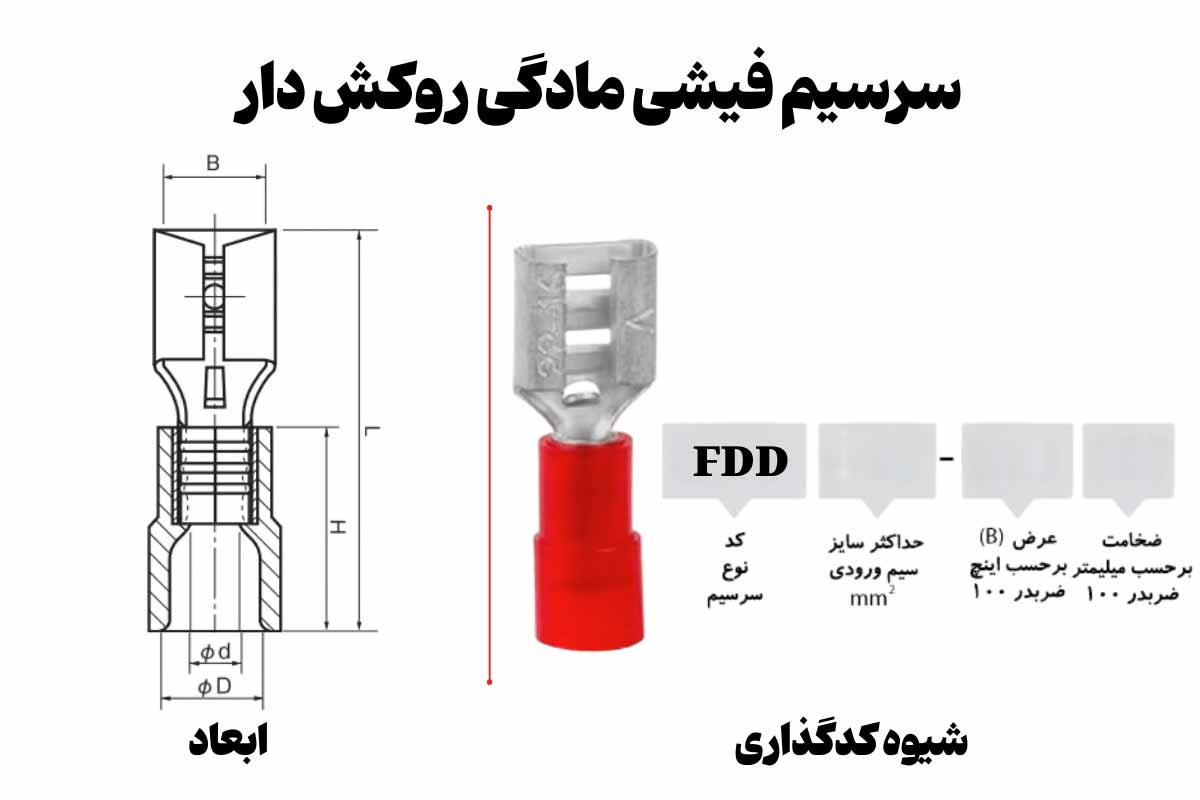

5. سرسیم فیشی مادگی روکش دار
این نوع از سرسیمها برای برقراری اتصال بین دو سیم بهصورت موقت کاربرد دارند. سرسیم مادگی یک حفره یا محفظه داخلی دارد و پین فلزی سرسیم نری داخل آن قرار میگیرد. به همین دلیل، هنگام ایجاد اتصال یا جدا کردن این دو سر سیم، از ابزار خاصی استفاده نمیکنند و بهراحتی و با کمک دست امکان برقراری اتصال بین دو سرسیم مادگی با نری وجود دارد. جنس سرسیمهای فیشی مادگی روکشدار نیز از برنج است زیرا فلز برنج رسانایی بالایی دارد و دچار زنگزدگی نمیشود.
جدول سایزبندی سرسیم فیشی مادگی روکش دار
| رنگ | حداکثر جریان (A) | ابعاد DΦ (mm) | ابعاد H (mm) | ابعاد L (mm) | ابعاد B (mm) | ابعاد dΦ (mm) | سایز مقطع هادی (mm) | ضخامت هادی (mm) | سایز سیم ورودی(mm²) | سایز سیم ورودی(AWG) | کد کالا |
| قرمز | 10 | 3.8 | 10 | 19 | 3.8 | 1.7 | 2.80×0.5 | 0.3 | 1.5-0.5 | 16-22 | FDD 110-1.25(5) |
| 19 | 3.8 | 2.80×0.8 | 0.3 | FDD 110-1.25(8) | |||||||
| 19 | 5.6 | 4.75×0.5 | 0.35 | FDD 187-1.25(5) | |||||||
| 19 | 5.6 | 4.75×0.8 | 0.35 | FDD 187-1.25(8) | |||||||
| 20 | 6.5 | 5.20×0.5 | 0.35 | FDD 205-1.25 | |||||||
| 21 | 7.4 | 6.35×0.8 | 0.4 | FDD 250-1.25 | |||||||
| آبی | 15 | 4.3 | 10 | 19 | 3.8 | 2.3 | 2.80×0.5 | 0.3 | 2.5-1.5 | 14-16 | FDD 110-2(5) |
| 19 | 3.8 | 2.80×0.8 | 0.3 | FDD 110-2(8) | |||||||
| 19 | 5.6 | 4.75×0.5 | 0.35 | FDD 187-2(5) | |||||||
| 19 | 5.6 | 4.75×0.8 | 0.35 | FDD 187-2(8) | |||||||
| 20 | 6.5 | 5.20×0.5 | 0.35 | FDD 205-2 | |||||||
| 21 | 7.4 | 6.35×0.8 | 0.4 | FDD 250-2 | |||||||
| 23 | 9 | 8.00×0.8 | 0.4 | FDD 312-2 | |||||||
| زرد | 24 | 5.7 | 13 | 25 | 7.4 | 3.4 | 6.35×0.8 | 0.4 | 6.0-4.0 | 12-Oct | FDD 250-5.5 |
| 29.6 | 10.9 | 9.40×1.2 | 0.5 | FDD 375-5.5 |
نکات مهم خرید وایرشو و سرسیم
از آنجایی که وایرشو وظیفه مهمی مثل وصل کردن سیم به لوازم الکتریکی را بر عهده دارد، هنگام خرید آن باید به دو نکته مهم زیر توجه کنید تا اتصال شما ایمن باشد.
1- قطر سیم و نوع آن
سیمها از نظر نوع، قطر و جنس هادی مدلهای مختلفی دارند، بر همین اساس وایرشوها هم در انواع مختلف ساخته میشوند تا با سیمها سازگار باشند. پس یکی از نکات مهم خرید وایرشو این است که قطر سیم متناسب با قطر بخش هادی سرسیم باشد تا اتصال ایمنی شکل بگیرد. برای متمایز کردن وایرشو از نظر قطر سیم، رنگهای خاصی را برای آنها در نظر میگیرند یعنی هر رنگ وایرشو مخصوص یک نوع سیم خاص است.

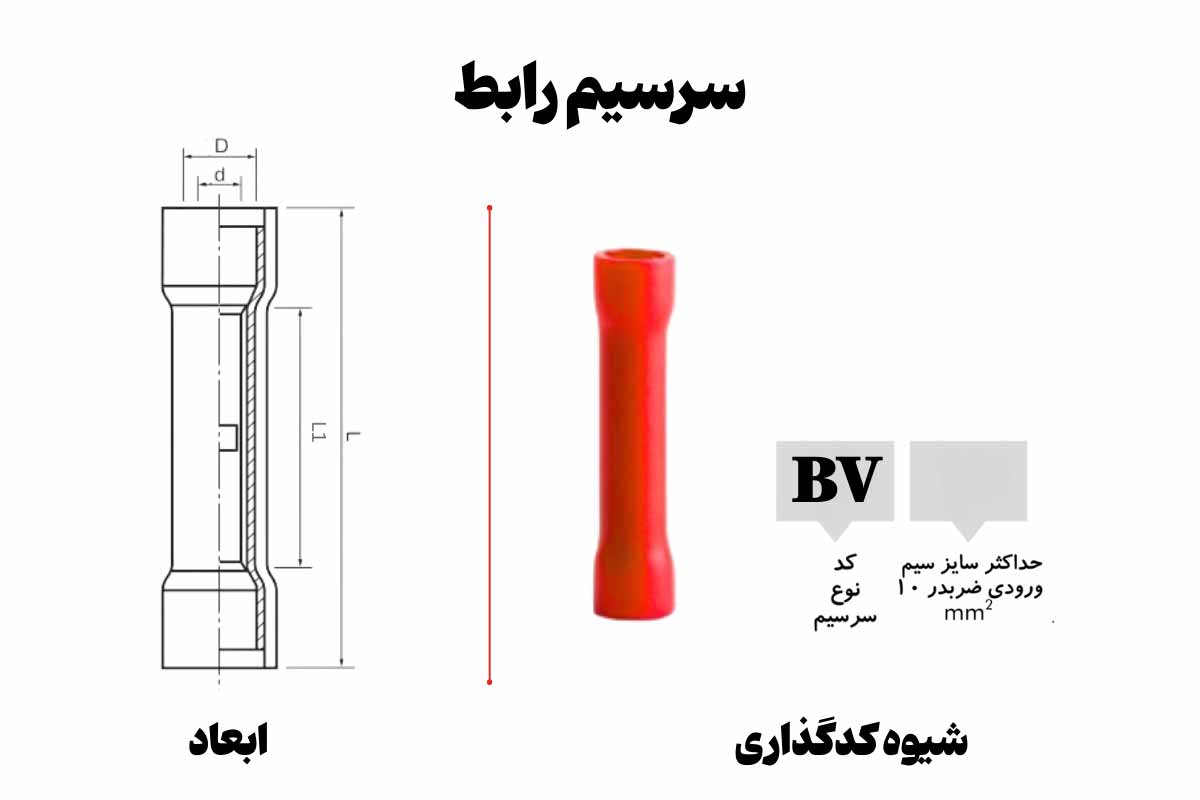

2- سرسیم رابط
طبق استانداردهای جهانی، شکل ظاهری سرسیمهای رابط باید بهصورت قیفی شکل باشد تا سیم بهدرستی و بهطور کامل وارد وایرشو شود. سرسیم رابط از جنس پلاستیک یا فلز است و دو عدد سوراخ داخل آن تعبیه شده است تا سیم داخل آنها قرار بگیرد. این قطعه کوچک، ساختار بسیار سادهای دارد ولی برای کارهای مختلفی همچون تعمیر و نگهداری تجهیزات صنعتی، نصب کردن سیستمهای امنیتی، سیمکشی برق ساختمان و… مورد استفاده قرار میگیرد. چون با استفاده از سر سیم رابط، اتصال بین دو سیم بادوام، محکم و ایمن خواهد بود زیرا سرسیم دارای پیچ یا گیره است تا سیم را بهطور ثابت در جای خود نگه دارد. در نتیجه یکی دیگر از نکات خرید این قطعه، توجه به شکل ظاهری سرسیم رابط است.
جدول رنگبندی و سایزبندی سرسیم رابط
| رنگ | حداکثر جریان (A) | ابعاد L (mm) | ابعاد L1 (mm) | ابعاد D (mm) | ضخامت d (mm) | سایز سیم ورودی (AWG) | سایز سیم ورودی (mm²) | کد کالا |
| قرمز | 19 | 26 | 15 | 1.7 | 0.5 | 16-22 | 1.5-0.5 | BV 1.25 |
| آبی | 24 | 26 | 15 | 2.3 | 0.5 | 14-16 | 2.5-1.5 | BV 2 |
| سیاه | 37 | 25 | 15 | 3.5 | 0.5 | 14-12 | 4.0-2.5 | BV 3.5 |
| زرد | 48 | 26 | 15 | 3.4 | 0.7 | 12-10 | 6.0-4.0 | BV 5.5 |
| قرمز | 62 | 32 | 21 | 4.5 | 0.5 | 8# | 10.0-6.0 | BV 8 |
| آبی | 88 | 42 | 26 | 5.8 | 0.5 | 6# | 16.0-10.0 | BV 14 |
| زرد | 115 | 50 | 29 | 7.7 | 0.7 | 4# | 25.0-16.0 | BV 22 |
| قرمز | 160 | 55 | 32 | 9.4 | 0.5 | 2# | 50.0-35.0 | BV 38 |
پیشنهادهای ویژه شما
سیم افشان 1 در 1.5 افشار نژاد خراسان کلاف صد متری
