نحوه انتخاب سایز مناسب گلند کابل برق | راهنمای انتخاب گلند کابل برق

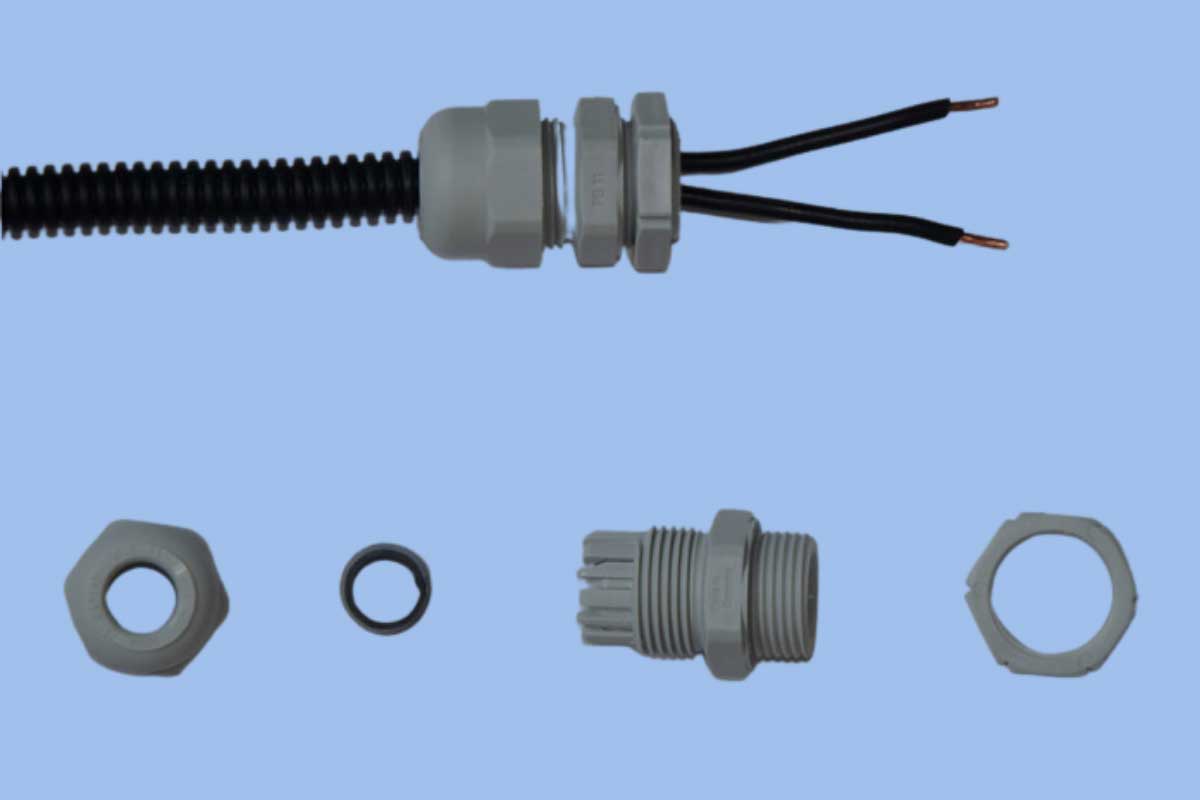

گلند کابل برق یکی از تجهیزات مهم در سیستمهای الکتریکی به حساب میآید که به منظور اتصال امن انتهای کابل برق به یک دستگاه، تابلو برق، جعبه توزیع یا محفظه روشنایی برق مورد استفاده قرار میگیرد. این تجهیزات میتوانند به طور موثری از ورود آب، گرد و غبار، مواد شیمیایی و حشرات و جانوران موذی به داخل دستگاه، تابلو با محفظهای مورد نصب جلوگیری کنند. در صورتی که از گلند در سیستمهای الکتریکی به خصوص در محیطهای با ارتعاش بالا استفاده نشود، در طولانی مدت باعث آسیب دیدگی و پارگی محل تلاقی کابل با دستگاه یا تابلو میشود. به همین دلیل در هنگام خرید گلند مناسب، توجه به سایز و جنس گلند از اهمیت زیادی برخوردار است.
در واقع در هنگام خرید گلند کابل برق مناسب با طرح کردن سوالات زیر و پاسخ دادن به آنها میتوان بهترین و مناسبترین نوع گلند را خریداری کرده و مورد استفاده قرار داد:
- به گلند با چه سایزی برای اتصال کابل نیاز است؟
- گلند مناسب برای اتصال کابل باید چه جنسی داشته باشد؟
- آیا قطر سوراخ گلند به اندازهای است که کابل مورد نظر از آن عبور کند؟
- آیا گلند مورد نظر از استحکام و دوام لازم در برابر فشار و مواد شیمیایی برخوردار است؟
- آیا اندازه یا سایز دهانه، ضخامت و عمق گلند بر اساس استاندارد متریک مشخص شده یا استاندارد PG؟
- عملکرد گلند از نظر ایمنی و ضد انفجار بودن به چه صورت است؟
مهمترین فاکتور در راهنمای خرید گلند کابل برق؛ سایز گلند
همانطور که اشاره شد یکی از مهمترین عوامل و فاکتورهایی که در خرید گلند کابل برق باید مورد توجه قرار بگیرد، سایز گلند است. در واقع انتخاب سایز یکی از موارد مهمی است که باید با توجه به کابل انجام شود. سایز مناسب کابل برای گلند چقدر است؟ برای هر گلند قطر سوراخ مورد نظر چقدر است؟ اینها سوالاتی هستند که در زمان محاسبه سایز گلند باید مطرح شده و به آن پاسخ داده شود. قطر کابل، نمره گلند و قطر سوراخ گلند از مهمترین فاکتورهایی هستند که در زمان محاسبه سایز گلند باید مورد توجه قرار بگیرد. به همین دلیل جدول سایز گلند کابلها بر اساس فاکتورهای مختلف وجود دارد که با استفاده از آنها میتوان گلند مناسب را انتخاب و خریداری کرد.
1- جدول محاسبه سایز گلند برحسب PG
PG مخفف Panzergewinde است که استانداردی برای محاسبه سایز گلند محسوب میشود. در صورتی که قصد محاسبه سایز گلند بر اساس استاندارد PG وجود داشته باشد، با استفاده از قطر کابل ورودی به تابلو میتوان سایز گلندهای مختلف از نظر جنس را به راحتی محاسبه کرد. در جدول زیر که بر همین اساس تهیه شده میتوان گلند مناسب برای کابلهای برق با قطر 3 تا 54 میلیمتر را مشاهده کرد:
| سایز گلند | قطر کابل بر حسب میلیمتر |
| PG7 | 3-6.5 |
| PG9 | 4-8 |
| PG11 | 5-10 |
| PG13.5 | 6-12 |
| PG16 | 10-14 |
| PG21 | 13-18 |
| PG29 | 18-25 |
| PG36 | 22-32 |
| PG42 | 30-38 |
| PG48 | 34-44 |
| PG63 | 42-54 |
2- جدول محاسبه سایز گلند برحسب متریک
یکی از مهمترین مراحل در ساخت تابلوهای برق این است که بتوان بر اساس نوع کابلهای ورودی سایز گلند مناسب را مشخص کرده و مورد استفاده قرار داد. به همین منظور جدولهای استانداردی طراحی شده که با استفاده از آنها میتوان سایز گلند را با توجه به نوع کابل مشخص کرد که به نام جدول محاسبه سایز گلند بر حسب متریک شناخته میشود.
| تعداد رشته های کابل | N | سایز سیم | ||||||||||||
| 78 | 37 | 27 | 19 | 12 | 10 | 7 | 5 | 4 | 3.5 | 3 | 2 | 1 | ||
| M32 | M32 | M25 | M25 | M20 | M20 | M20S | M20S | M20S | M20S | M20S | 1.5 | |||
| M40 | M32 | M32 | M25 | M25 | M25 | M20 | M20S | M20S | M20S | M20S | 2.5 | |||
| M50 | M40 | M40 | M32 | M25 | M25 | M25 | M20 | M20 | M20S | M20S | 4 | |||
| M20 | M20 | M20S | 6 | |||||||||||
| M25 | M25 | M25 | 10 | |||||||||||
| M25 | M25 | M25 | 16 | |||||||||||
| M32 | M32 | M25 | M25 | 16 | 25 | |||||||||
| M32 | M32 | M32 | M25 | 16 | 35 | |||||||||
| M40 | M32 | M32 | M25 | M25 | 25 | 50 | ||||||||
| M40 | M40 | M40 | M32 | M25 | 35 | 70 | ||||||||
| M50 | M50 | M50 | M40 | M25 | 50 | 95 | ||||||||
| M50 | M50 | M50 | M40 | M25 | 70 | 120 | ||||||||
| M50 | M50 | M50 | M40 | M32 | 70 | 150 | ||||||||
| M63 | M63 | M50 | M50 | M32 | 95 | 185 | ||||||||
| M63 | M63 | M63 | M50 | M40 | 120 | 240 | ||||||||
| M75 | M75 | M63 | M63 | M40 | 150 | 300 | ||||||||
| M75 | M75 | M75 | M63 | M50 | 185 | 400 | ||||||||
| M50 | 500 | |||||||||||||
| M50 | 630 | |||||||||||||
| M63 | 800 | |||||||||||||
| M63 | 1000 | |||||||||||||
3- جدول انتخاب گلند بر حسب قطر کابل یا قطر سوراخ گلند
یکی دیگر از معیارهای مهم که در انتخاب سایز گلند باید مورد توجه قرار بگیرد، قطر کابل با قطر سوراخ گلند است. بر این اساس جدول استانداردی به شرح زیر تهیه شده که با استفاده از آن میتوان سایز مناسب گلند را بر اساس قطر کابل یا قطر سوراخ گلند محاسبه کرد:
| شماره گلند | سایز کابل | شماره گلند | سایز کابل |
| 13 | 3*1.5 | 21 | 70*1 |
| 13 | 4*2 | 21 | 95*1 |
| 13 | 2.5*2 | 21 | 120*1 |
| 13 | 1.5*2 | 29 | 10*4 |
| 16 | 1.5*4 | 29 | 25+16*3 |
| 16 | 2.5*3 | 29 | 16*3 |
| 16 | 2.5*4 | 29 | 25*3 |
| 16 | 4*3 | 29 | 35*3 |
| 16 | 6*2 | 29 | 45*3 |
| 16 | 10*2 | 29 | 185*1 |
| 16 | 35*1 | 36 | 50*3 |
| 21 | 4*4 | 36 | 240*1 |
| 21 | 6*3 | 36 | 300*1 |
| 21 | 6*4 | 42 | 70*3 |
| 21 | 10*3 | 42 | 95*3 |
| 21 | 14*2 | 48 | 120*3 |
| 21 | 25*2 | 48 | 150*3 |
| 21 | 35*2 | 1INCH | 185*3 |
| 21 | 50*1 | 2INCH | 240*3 |
| نمره گلند | 13 | 16 | 21 | 29 | 36 | 42 | 48 |
| نمره سوراخ | 20 | 22 | 28.5 | 36.5 | 47 | 53 | 62.5 |
4- جدول کامل انتخاب سایز گلند و پانچ آن
یکی از مراحل مهم که در زمان مونتاژ تابلو برق از اهمیت زیادی برخوردار است، پانچ کردن صفحه گلند تابلو است. به همین دلیل اهمیت دارد که در این شرایط متناسب با سایز پانچ باید از چه نوع گلندی استفاده شود. در جدول زیر میتوان بر حسب نوع گلند سایز مناسب پانچ را مشاهده کرد.
| قطر پانچ برای گلند (mm) | سایز گلند (pg) | قطر خارجی کابل (mm) | سایز کابل (NYY) |
| 21 | 13.5 | 11 | 1.5*2 |
| 21 | 13.5 | 13 | 2.5*2 |
| 22.8 | 16 | 14 | 4*2 |
| 22.8 | 16 | 15 | 6*2 |
| 21 | 13.5 | 12 | 1.5*3 |
| 21 | 13.5 | 13 | 2.5*3 |
| 22.8 | 16 | 15 | 4*3 |
| 28.6 | 21 | 16 | 6*3 |
| 37.4 | 29 | 26 | 25+16*3 |
| 37.4 | 29 | 26 | 35+16*3 |
| 47.5 | 36 | 30 | 50+25*3 |
| 47.5 | 36 | 31 | 70+35*3 |
| 54.5 | 42 | 36 | 95+50*3 |
| 59.8 | 48 | 39 | 120+70*3 |
| 22.8 | 16 | 13 | 1.5*4 |
| 22.8 | 16 | 14 | 2.5*4 |
| 28.6 | 21 | 16 | 4*4 |
| 28.6 | 21 | 17 | 6*4 |
| 37.4 | 29 | 19 | 10*4 |
| 37.4 | 29 | 22 | 16*4 |
| 22.8 | 16 | 13 | 1.5*5 |
| 22.8 | 16 | 14 | 2.5*5 |
| 28.6 | 21 | 16 | 4*5 |
| 28.6 | 21 | 18 | 6*5 |
| 37.4 | 29 | 21 | 10*5 |
| 47.5 | 36 | 24 | 16*5 |
| 22.8 | 16 | 14 | 1.5*7 |
| 22.8 | 16 | 15 | 2.5*7 |
| 28.6 | 21 | 17 | 1.5*10 |
| 28.6 | 21 | 19 | 2.5*10 |
| 47.5 | 36 | 20 | 1.5*19 |
| 47.5 | 36 | 23 | 2.5*19 |
دومین فاکتور مهم در راهنمای خرید گلند کابل برق؛ جنس گلند
دومین فاکتوری که در خرید گلند کابل برق از اهمیت زیادی برخوردار است، جنس گلند است. گلندها از نظر جنس در انواع مختلفی وجود دارند که هر کدام کاربردهای متفاوتی داشته و برای یک سری از سایزهای کابل مناسب هستند.

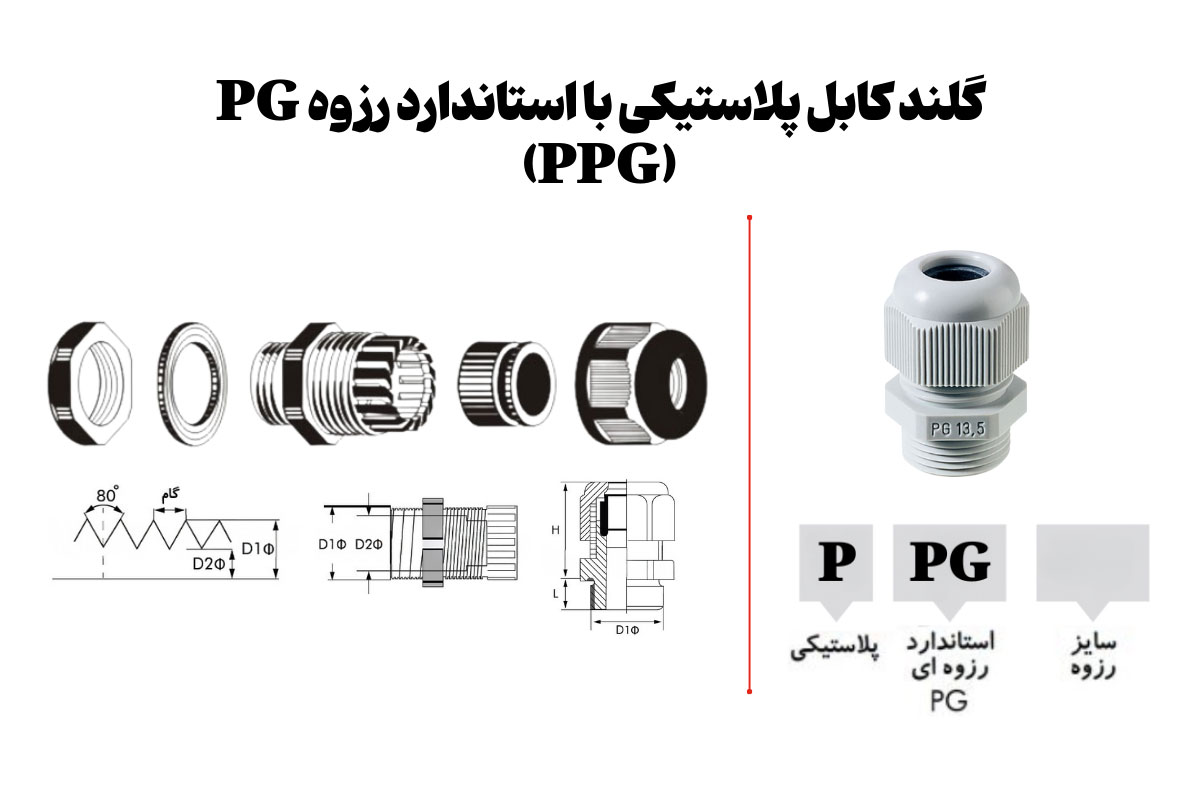

1- گلندهای پلاستیکی با استاندارد رزوه PG (PPG)
این نوع گلندهای پلاستیکی که بر اساس استاندارد PG طراحی میشوند در 11 سایز مختلف در دسترس قرار دارند که از PG7 تا PG63 دستهبندی میشوند. هر کدام از سایزها این گلندها میتوانند بازه قطری کابل مخصوص به خود را پوشش دهند. در این نوع از گلندها از نایلون تنشزدایی شده استفاده شده که از نوع پلیآمید 6 خود خاموش شونده بوده و خاصیت اشتعال-مقاوم و اشتعال-خاموش شونده دارد. این نوع گلندها در برابر حرارت لحظهای تا 120+ درجه سانتیگراد و دمای متغیر در بازه طولانی مدت 40- تا 100+ درجه سانتیگراد مقاوم هستند و درجه حفاظت IP68 دارند.
| کد کالا | سایز رزوه PG (mm) | بازه سایز کابل (mm) | سایز آچار (mm) | قطر سوراخ مورد نصب (mm) | گام رزوه (mm) | D1 Φ (mm) | D2 Φ (mm) | H (mm) | L (mm) |
| PPG 07 | 7 | 3.0-6.5 | 15 | 12.7 | 1.27 | 12.5 | 11.3 | 19 | 8 |
| PPG 09 | 9 | 4.0-8.0 | 19 | 15.4 | 1.41 | 15.2 | 13.9 | 20 | 8 |
| PPG 11 | 11 | 5.0-10.0 | 22 | 18.8 | 1.41 | 18.6 | 17.3 | 21 | 8 |
| PPG 13.5 | 13.5 | 6.0-12.0 | 24 | 20.7 | 1.41 | 20.4 | 19.1 | 22 | 10 |
| PPG 16 | 16 | 10.0-14.0 | 27 | 22.8 | 1.41 | 22.5 | 21.2 | 23 | 10 |
| PPG 21 | 21 | 13.0-18.0 | 33 | 28.6 | 1.59 | 28.3 | 26.8 | 25 | 10 |
| PPG 29 | 29 | 18.0-25.0 | 42 | 37.4 | 1.59 | 37 | 35.5 | 29 | 15 |
| PPG 36 | 36 | 22.0-32.0 | 53 | 47.5 | 1.59 | 47 | 45.5 | 35 | 15 |
| PPG 42 | 42 | 30.0-38.0 | 60 | 54.5 | 1.59 | 54 | 52.5 | 37 | 15 |
| PPG 48 | 48 | 34.0-44.0 | 65 | 59.8 | 1.59 | 59.3 | 57.8 | 38 | 15 |
| PPG 63 | 63 | 42.0-54.0 | 72 | 70.6 | 1.59 | 73.2 | 71.7 | 55 | 30 |

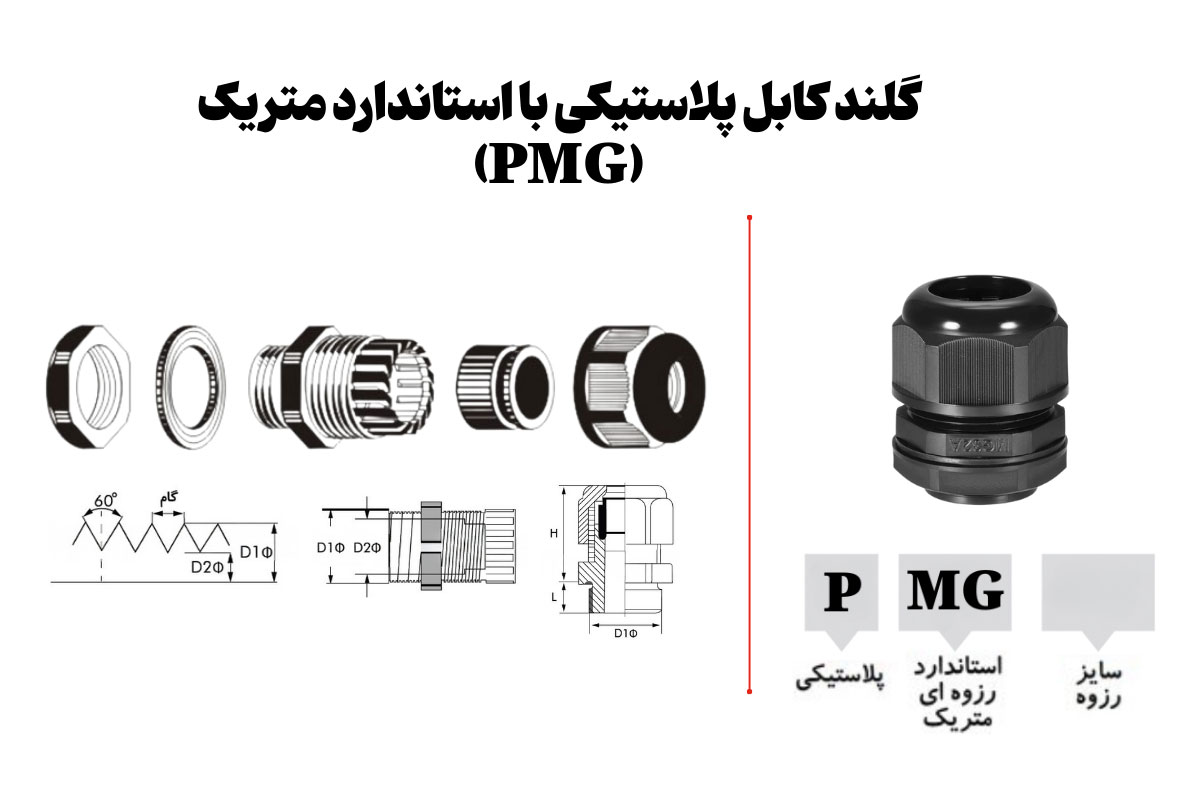

2- گلندهای پلاستیکی با رزوه استاندارد متریک (PMG)
این نوع گلندها بر اساس استاندارد ISO سایزبندی شدهاند که در 8 سایز مختلف در دسترس هستند. هر کدام از سایزهای مختلف رزوه در این نوع از گلندهای پلاستیکی کاربرد متفاوتی داشته و برای یک بازه قطری کابل مشخص مورد استفاده هستند. این نوع گلندها در برابر حرارت لحظهای تا 120+ درجه سانتیگراد و دمای متغیر در بازه طولانی مدت 40- تا 100+ درجه سانتیگراد مقاوم هستند و درجه حفاظت IP68 دارند.
| کد کالا | سایز رزوه متریک | بازه سایز کابل (mm) | سایز آچار (mm) | قطر سوراخ مورد نصب (mm) | گام رزوه (mm) | D1Φ (mm) | D2 Φ (mm) | H (mm) | L (mm) |
| PMG 12 | M12 × 1.50 | 3.0-6.5 | 15 | 12.2 | 1.5 | 12 | 10.13 | 21 | 8 |
| PMG 16 | M16 × 1.50 | 5.0-10.0 | 19 | 16.2 | 1.5 | 16 | 14.13 | 22 | 8 |
| PMG 20 | M20 × 1.50 | 10.0-14.0 | 24 | 20.2 | 1.5 | 20 | 18.13 | 27 | 9 |
| PMG 25 | M25 × 1.50 | 13.0-18.0 | 33 | 25.2 | 1.5 | 25 | 23.13 | 31 | 11 |
| PMG 32 | M32 × 1.50 | 18.0-25.0 | 42 | 32.2 | 1.5 | 32 | 30.13 | 39 | 11 |
| PMG 40 | M40 × 1.50 | 22.0-32.0 | 53 | 40.2 | 1.5 | 40 | 38.13 | 48 | 13 |
| PMG 50 | M50 × 1.50 | 30.0-38.0 | 60 | 50.2 | 1.5 | 50 | 48.13 | 49 | 13 |
| PMG 63 | M63 × 1.50 | 34.0-44.0 | 65 | 63.2 | 1.5 | 63 | 61.13 | 49 | 14 |

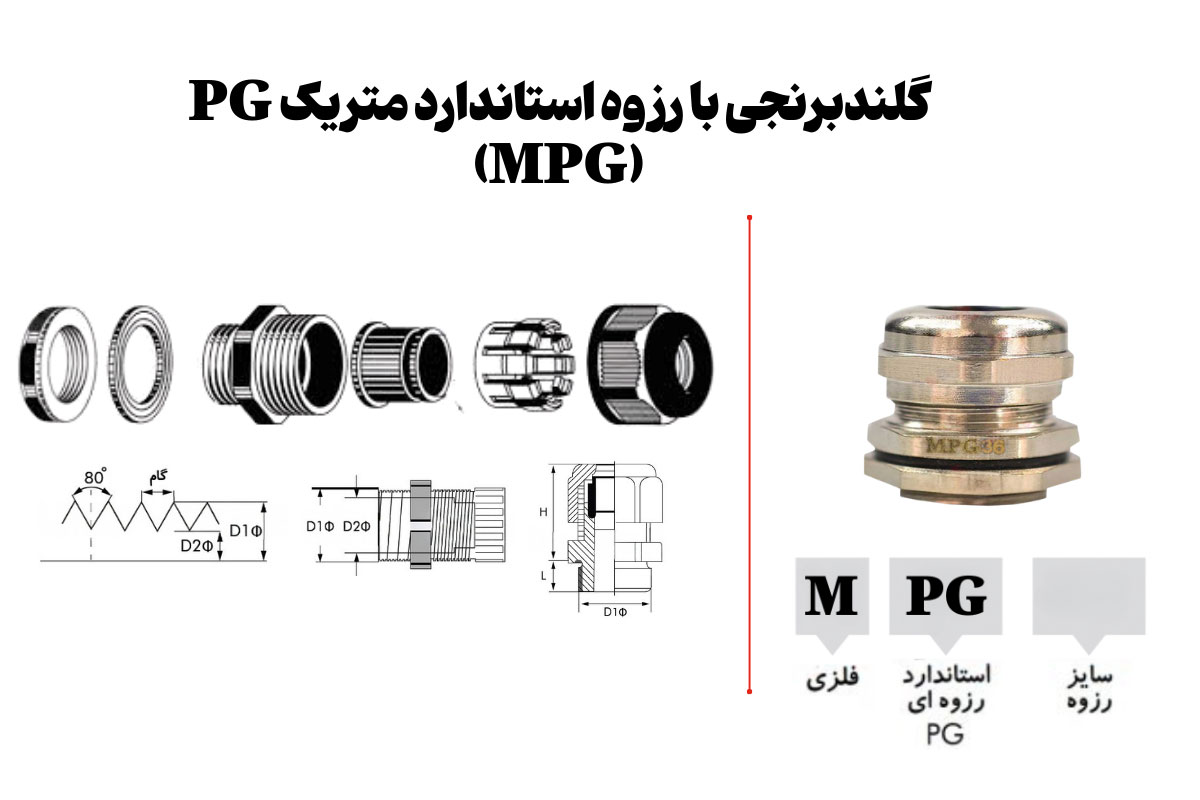

3- گلندهای فلزی با رزوه استاندارد PG (MPG)
این گلندها از جنس فلزی هستند که بر اساس استاندارد PG در 11 سایز مختلف طراحی و ساخته میشوند. هر کدام از این 11 سایز میتوانند بازه قطری کابل مخصوص به خود را پوشش دهند. این گلندهای فلزی معمولا برنجی بوده و دارای یک لایه آبکاری از فلز نیکل هستند. به همین دلیل معمولا در محیطهای خارجی که به طور پیوسته تحت اثر اشعه فرابنفش هستند مورد استفاده قرار میگیرند. نیکل به کار رفته در این نوع از گلندها به عنوان پوشش از خوردگی و زنگ زدگی آنها جلوگیری میکند. این نوع گلندها در برابر حرارت لحظهای تا 120+ درجه سانتیگراد و دمای متغیر در بازه طولانی مدت 40- تا 100+ درجه سانتیگراد مقاوم هستند و درجه حفاظت IP68 دارند.
| کد کالا | سایز رزوه PG | بازه سایز کابل (mm) | سایز آچار (mm) | قطر سوراخ مورد نصب (mm) | گام رزوه (mm) | D1 Φ (mm) | D2 Φ (mm) | H (mm) | L (mm) |
| MPG 07 | 7 | 3.0-6.5 | 15 | 12.7 | 1.27 | 12.5 | 11.3 | 19 | 8 |
| MPG 09 | 9 | 4.0-8.0 | 19 | 15.4 | 1.41 | 15.2 | 13.9 | 20 | 8 |
| MPG 11 | 11 | 5.0-10.0 | 22 | 18.8 | 1.41 | 18.6 | 17.3 | 21 | 8 |
| MPG 13.5 | 13.5 | 6.0-12.0 | 24 | 20.7 | 1.41 | 20.4 | 19.1 | 22 | 10 |
| MPG 16 | 16 | 10.0-14.0 | 27 | 22.8 | 1.41 | 22.5 | 21.2 | 23 | 10 |
| MPG 21 | 21 | 13.0-18.0 | 33 | 28.6 | 1.59 | 28.3 | 26.8 | 25 | 10 |
| MPG 29 | 29 | 18.0-25.0 | 42 | 37.4 | 1.59 | 37 | 35.5 | 29 | 15 |
| MPG 36 | 36 | 22.0-32.0 | 53 | 47.5 | 1.59 | 47 | 45.5 | 35 | 15 |
| MPG 42 | 42 | 30.0-38.0 | 60 | 54.5 | 1.59 | 54 | 52.5 | 37 | 15 |
| MPG 48 | 48 | 34.0-44.0 | 65 | 59.8 | 1.59 | 59.3 | 57.8 | 38 | 15 |
| MPG 63 | 63 | 42.0-54.0 | 72 | 70.6 | 1.59 | 73.2 | 71.7 | 55 | 30 |

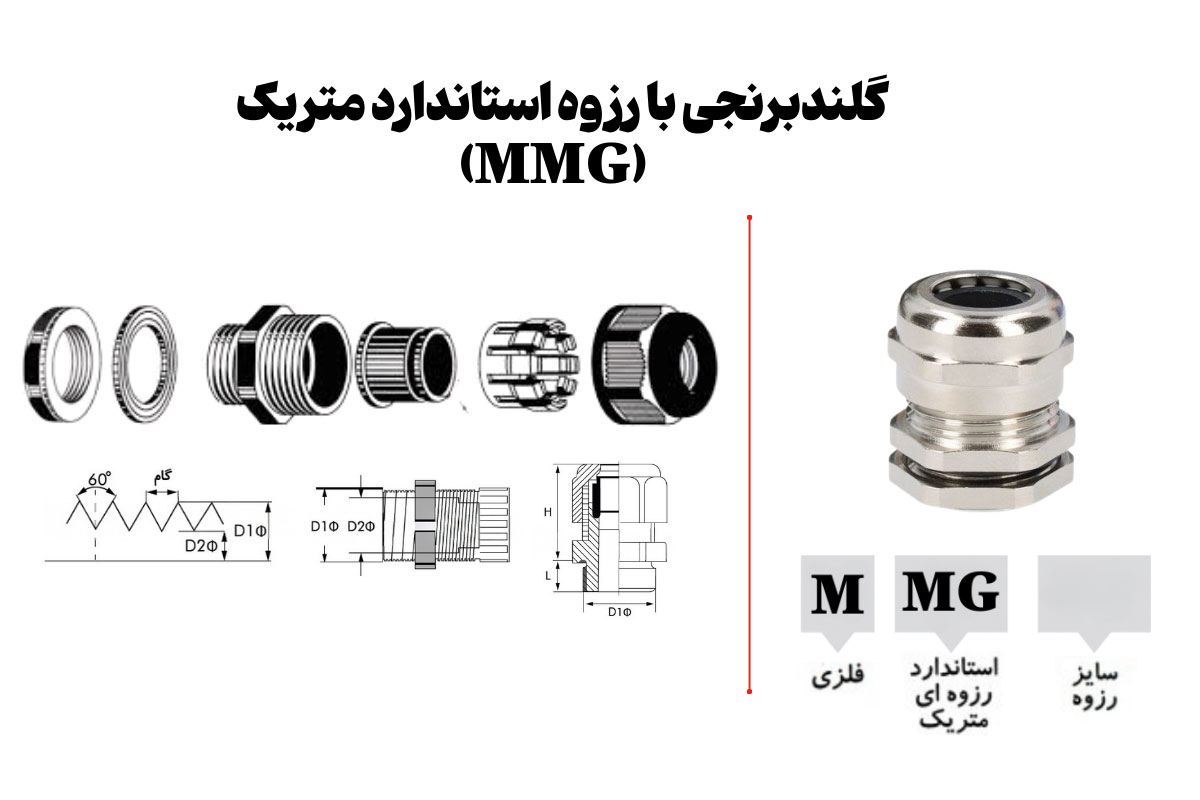

4- گلندهای فلزی با رزوه استاندارد متریک (MMG)
این گلندهای فلزی بر اساس استاندارد ISO طراحی و ساخته میشوند و مانند نمونه پلاستیکی در 8 سایز محتلف در دسترس هستند که هر کدام کاربردهای متفاوتی داشته و میتوانند برای بازه قطری کابل مخصوص به خود به کار گرفته شوند. این نوع از گلندها با لایهای از فلز نیکل پوشش داده شدهاند که باعث میشود در برابر خوردگی و زنگ زدگی مقاومت بالایی داشته باشند. این نوع گلندها در برابر حرارت لحظهای تا 120+ درجه سانتیگراد و دمای متغیر در بازه طولانی مدت 40- تا 100+ درجه سانتیگراد مقاوم هستند و درجه حفاظت IP68 دارند.
| کد کالا | سایز رزوه متریک | بازه سایز کابل (mm) | سایز آچار (mm) | قطر سوراخ مورد نصب (mm) | گام رزوه (mm) | D1 Φ (mm) | D2 Φ (mm) | H (mm) | L (mm) |
| MMG 12 | M12 × 1.50 | 3.0-6.5 | 15 | 12.2 | 1.5 | 12 | 10.13 | 21 | 8 |
| MMG 16 | M16 × 1.50 | 5.0-10.0 | 19 | 16.2 | 1.5 | 16 | 14.13 | 22 | 8 |
| MMG 20 | M20 × 1.50 | 10.0-14.0 | 24 | 20.2 | 1.5 | 20 | 18.13 | 27 | 9 |
| MMG 25 | M25 × 1.50 | 13.0-18.0 | 33 | 25.2 | 1.5 | 25 | 23.13 | 31 | 11 |
| MMG 32 | M32 × 1.50 | 18.0-25.0 | 42 | 32.2 | 1.5 | 32 | 30.13 | 39 | 11 |
| MMG 40 | M40 × 1.50 | 22.0-32.0 | 53 | 40.2 | 1.5 | 40 | 38.13 | 48 | 13 |
| MMG 50 | M50 × 1.50 | 30.0-38.0 | 60 | 50.2 | 1.5 | 50 | 48.13 | 49 | 13 |
| MMG 63 | M63 × 1.50 | 34.0-44.0 | 65 | 63.2 | 1.5 | 63 | 61.13 | 49 | 14 |
انواع گلند کابل برق
-
گلند فلزی دو پیچ توس فلکس سایز 914,500 تومان -
گلند فلزی دو پیچ توس فلکس سایز 1316,000 تومان
-
گلند فلزی دو پیچ توس فلکس سایز 1618,000 تومان
-
گلند فلزی تک پیچ رهورد خراسان سایز 1621,500 تومان
جمعبندی
گلند یکی از اتصالات مهم در سیستمهای الکتریکی مانند تابلوهای برق به حساب میآید که برای اتصال انتهای کابل مورد استفاده قرار میگیرد. گلندها علاوه بر برقراری اتصال میتوانند از کابل و محل اتصال آنها به تجهیزات الکتریکی در برابر عوامل مختلف محافظت کنند. با توجه به این موضوع که کابلها در سایزهای مختلفی مورد استفاده قرار میگیرند، گلند نیز باید از نظر سایز متناسب با کابل مورد نظر باشند. به همین دلیل در زمان خرید گلند باید سایز و همچنین جنس گلند به عنوان دو فاکتور مهم مورد توجه قرار بگیرد و بر این اساس گلند مناسب برای اتصال کابل به دستگاه، تابلو برق و غیره انتخاب شود.
