نصب سینی کابل (لیست استانداردهای نصب سینی کابل)

نصب سینی کابل یکی از مراحل مهم در اجرای تاسیسات برق صنعتی و ساختمانی است؛ زیرا نقش مهمی در سامان‌دهی، محافظت و افزایش ایمنی کابل‌ها دارد. سینی کابل در واقع یک مسیر مشخص و منظم برای عبور کابل‌های برق و شبکه به‌وجود می‌آورد تا فرآیند کابل‌کشی از لحاظ فنی و ظاهری منطبق با استاندارد اجرا شود.

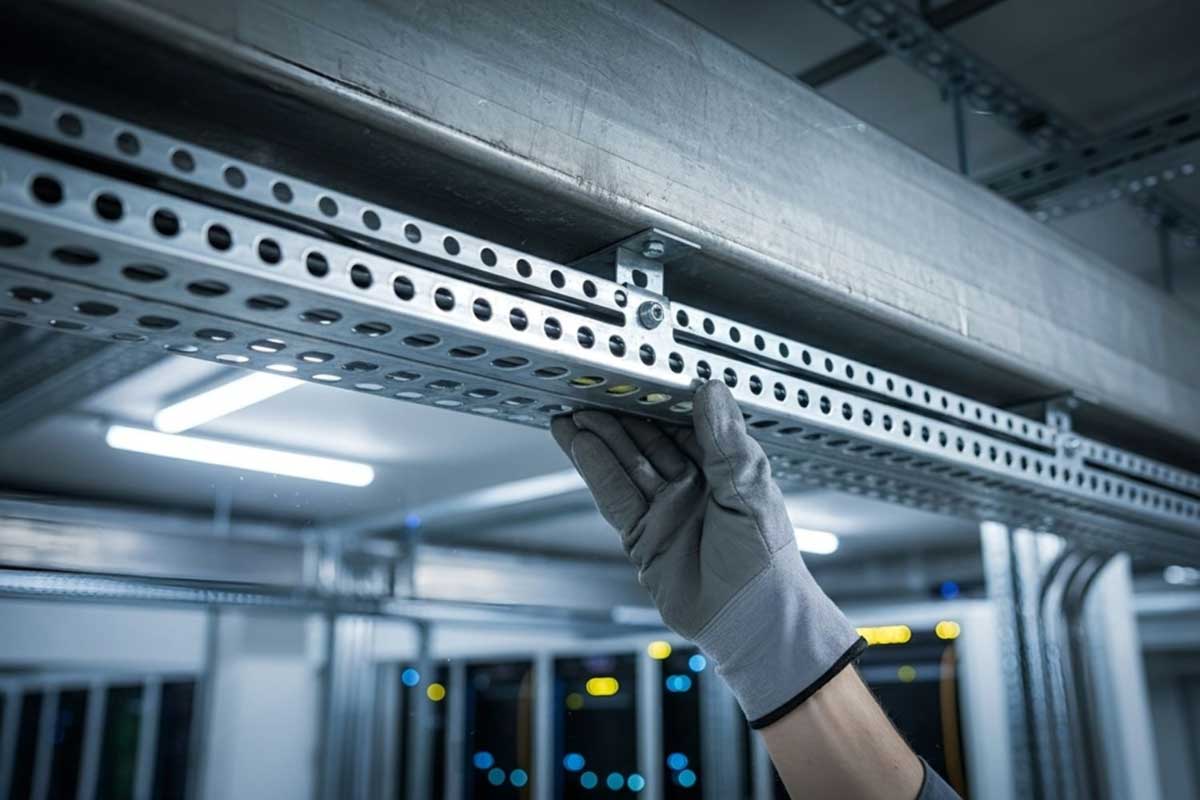

در آموزش نصب سینی کابل با مواردی مانند ابزارهای مورد‌نیاز نصب، استاندارد نصب سینی کابل، مراحل اجرای سینی کشی کابل و نکات مربوط به آن آشنا خواهید شد.

ابزارهای مورد نیاز برای نصب سینی کابل

متر: اندازه‌گیری مسیر کابل‌کشی
شابلون: علامت‌گذاری نقاط نصب
مداد یا ماژیک صنعتی: علامت‌گذاری محل سوراخ‌ها
اره آهن‌بر یا اره عمودبر: برش دادن سینی فلزی
قیچی ورق‌بر: برش دادن ورق‌های نازک
سوهان: صیقل دادن لبه‌ها
دریل و مته: سوراخ کردن سقف یا دیوار
پیچ‌گوشتی برقی یا دستی: نصب کردن پیچ و رول‌پلاک
آچار و بکس: محکم کردن مهره و پیچ
بست و رول‌پلاک: متصل کردن سینی به سقف یا دیوار
قلاب یا بست آویز: نصب کردن سینی در مسیرهای آویز
دستکش کار و کفش ایمنی: محافظت از دست‌ها و پاها
عینک ایمنی: محافظت از چشم هنگام سوراخ‌کاری یا برش دادن فلزات

لیست استانداردهای نصب سینی کابل

استاندارد نصب سینی کابل یعنی سینی‌ باید با فاصله مشخصی از سقف یا دیوار نصب شود، فاصله بین دو براکت و ساپورت‌های سینی کابل باید مشخص و طبق استاندارد باشد. چنانچه در اجرای سینی کابل برق این استانداردها رعایت نشود، اتفاقات زیر رخ می‌دهد:

فرآیند نگهداری سیستم کابل‌کشی، سخت و پیچیده می‌شود.
کابل‌ها دچار خراش، له‌شدگی یا آسیب مکانیکی می‌شوند.
احتمال بروز اتصال کوتاه یا برق‌گرفتگی افزایش پیدا می‌کند.
کابل‌ها بیش از حد گرم می‌شوند و امکان آتش‌سوزی و انفجار وجود دارد.
عمر مفید تجهیزات و لوازم متصل به کابل‌ها کاهش پیدا می‌کند.

اگر می‌خواهید بدانید سینی کابلی که می‌خواهید نصب کنید، به صورت استاندارد خریداری شده است یا نه؛ به جدول انتخاب سینی کابل مراجعه کنید. در مقاله “راهنمای انتخاب ابعاد مناسب سینی کابل” مشخصات سینی کابل استاندارد (یعنی اندازه‌های ارتفاع، طول، عرض، ضخامت و وزن استاندارد) بررسی شده است.

در سه سوال زیر، استانداردهای نصب سینی کابل (بر اساس استانداردهای بین المللی IEC 61537 و NEMA VE-1 و NEMA VE-2) که رعایت آن‌ها الزامی است، نوشته شده است.

1. حداقل فاصله استاندارد بین سینی کابل و دیوار چقدر است؟

یک استاندارد نصب سینی کابل، این است که فاصله بین سینی کابل و دیوار باید حدود ۵ تا ۱۰ سانتی‌متر باشد.

این مقدار فاصله باعث می‌شود تا نصب کابل‌ها راحت‌تر انجام شود و فضای کافی برای عبور آن‌ها وجود داشته باشد. همچنین از فشرده شدن یا خمیدگی غیرضروری کابل‌ها پیشگیری خواهد کرد.

2. فاصله استاندارد بین دو براکت سینی کابل چند سانتی‌متر است؟

فاصله استاندارد بین دو براکت سینی کابل حدود ۱۲۰ تا ۱۵۰ سانتی‌متر است تا تحمل وزن سینی را داشته باشد.

رعایت این استاندارد نصب سینی کابل، از خمیدگی یا لرزش سینی جلوگیری می‌کند و باعث استحکام بیشتر سینی و بهبود کیفیت نصب می‌شود.

3. فاصله استاندارد ساپورت سینی کابل چقدر است؟

فاصله استاندارد بین ساپورت‌ها برای سینی کابل‌های با عرض 15 سانتی‌متر: 1.5 متر
فاصله استاندارد بین ساپورت‌ها برای سینی کابل‌های با عرض 20 سانتی‌متر: 2 متر
فاصله استاندارد بین ساپورت‌ها برای سینی کابل‌های با عرض 30 سانتی‌متر: 2.5 متر
فاصله استاندارد بین ساپورت‌ها برای سینی کابل‌های با عرض 40 سانتی‌متر: 3 متر
فاصله استاندارد بین ساپورت‌ها برای سینی کابل‌های با عرض 50 سانتی‌متر: 3 متر

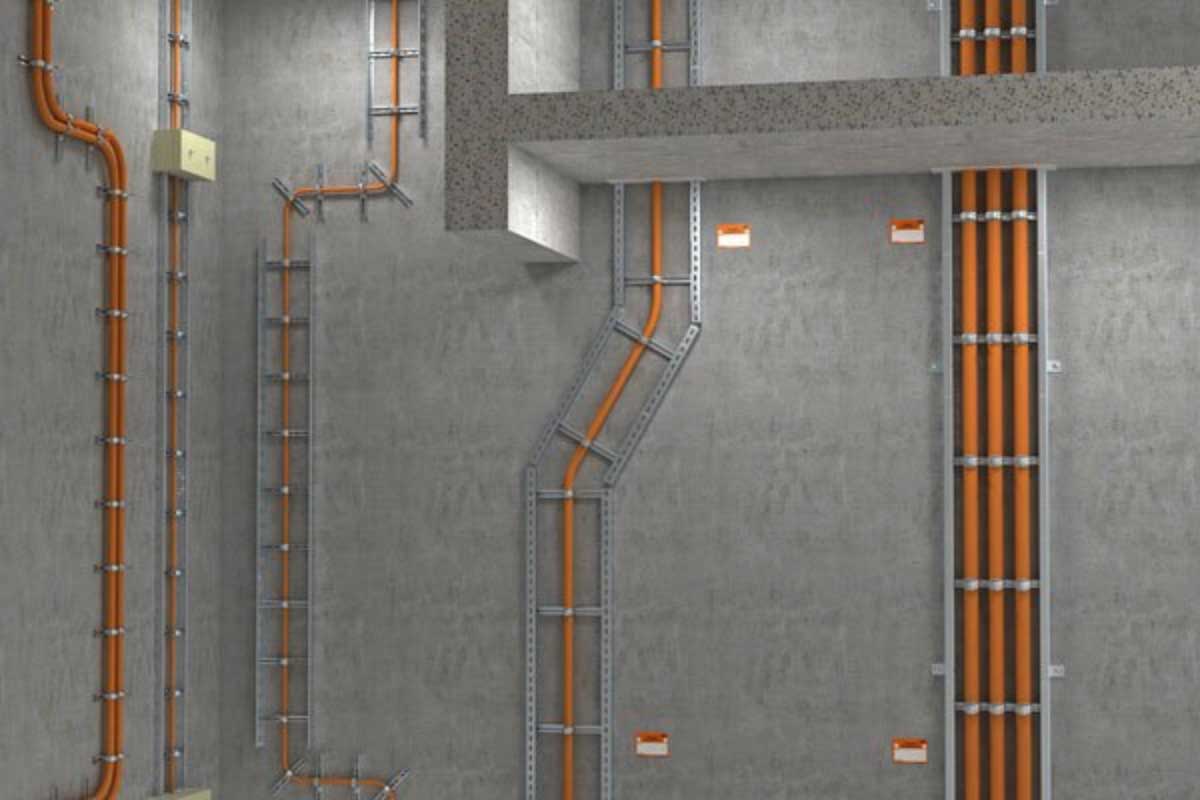

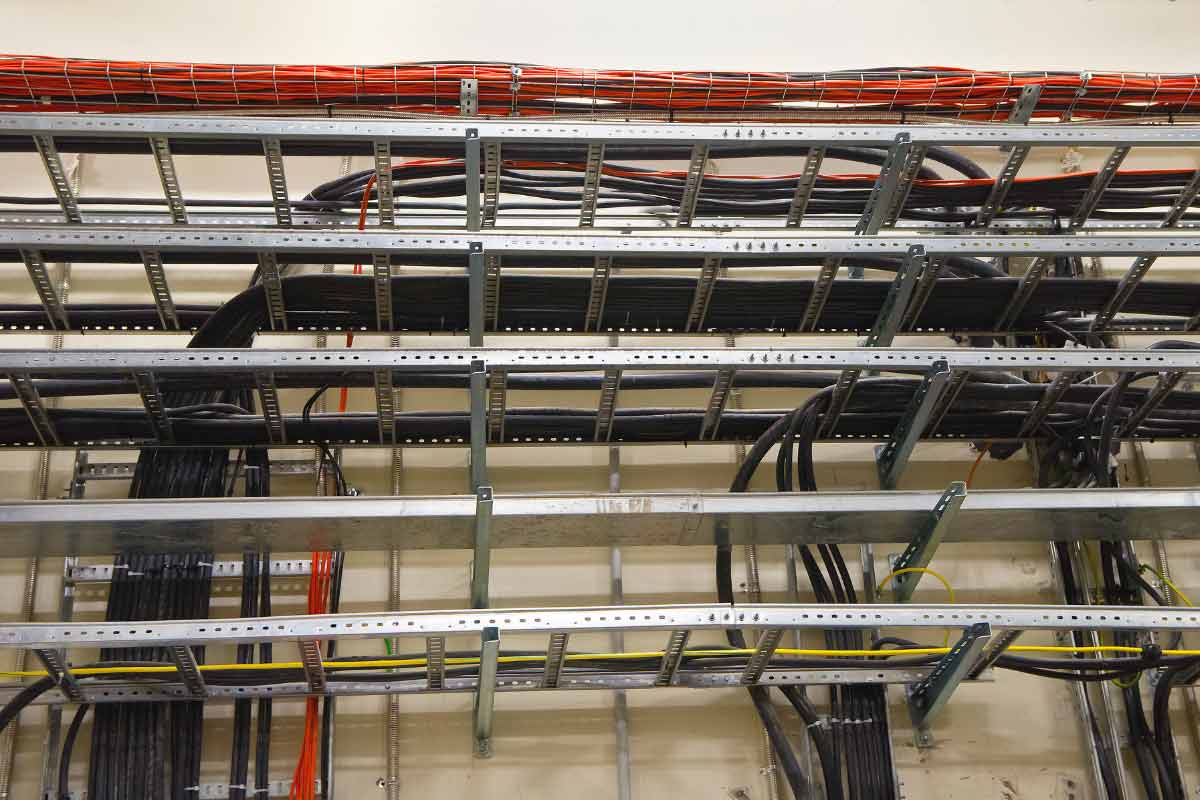

استاندارد نصب سینی کابل روی دیوار

نصب سینی کابل روی دیوار رایج‌ترین روش برای عبور کابل‌ها در پروژه‌های صنعتی، تجاری و مسکونی است. چون در این روش، کابل‌ها در برابر ضربات و فشارها محافظت می‌شوند و از طرفی هم دسترسی به آن‌ها ساده خواهد بود. برای آن که ایمنی سیستم به خوبی حفظ شود، رعایت استاندارد نصب سینی کابل روی دیوار که در ادامه نوشته شده، بسیار مهم است.

جدول استاندارد‌های نصب سینی کابل روی دیوار
مقدار فاصله سینی از دیوار	۵ تا ۱۰ سانتی‌متر
مقدار فاصله سینی از منابع گرمایشی (لوله آب داغ، بخاری، رادیاتور)	۳۰ تا ۵۰ سانتی‌متر برای عدم انتقال حرارت به کابل‌ها
مقدار فاصله سینی از چراغ دیواری	حدود ۲۰ تا ۳۰ سانتی‌متر
مقدار فاصله سینی از لوله آب	بیشتر از ۲۰ سانتی‌متر
مقدار فاصله سینی از لوله گاز	بیشتر از ۲۰ سانتی‌متر
مقدار فاصله بین ساپورت‌ها برای سینی معمولی	۱۰۰ سانتی‌متر
مقدار فاصله بین ساپورت‌ها برای سینی و کابل سبک	حدود ۱۲۰ تا ۱۵۰ سانتی‌متر
مقدار فاصله بین ساپورت‌ها برای سینی و کابل سنگین	حدود ۸۰ تا ۹۰ سانتی‌متر
ساپورت‌های مناسب برای نصب سینی به دیوار	L شکل، U شکل، T شکل، بیس پلیت + براکت
بهترین نوع ابزار آلات اتصالات سینی کابل از نظر جنس دیوار	رول بولت (بتنی)، رول‌پلاک/پیچ سنگی (آجری/سنگی)، انکر بولت (فلزی)، براکت جوشی (سازه‌ای)
بهترین ابزار آلات برای اتصال دادن مسیر	زانو افقی ۴۵/۹۰، زانو عمودی بالا/پایین، سه‌راهی، چهارراهی، تبدیل، رابط
بهترین بست‌ها	بست کمربندی نایلونی، بست فلزی، بست استیل برای محیط صنعتی

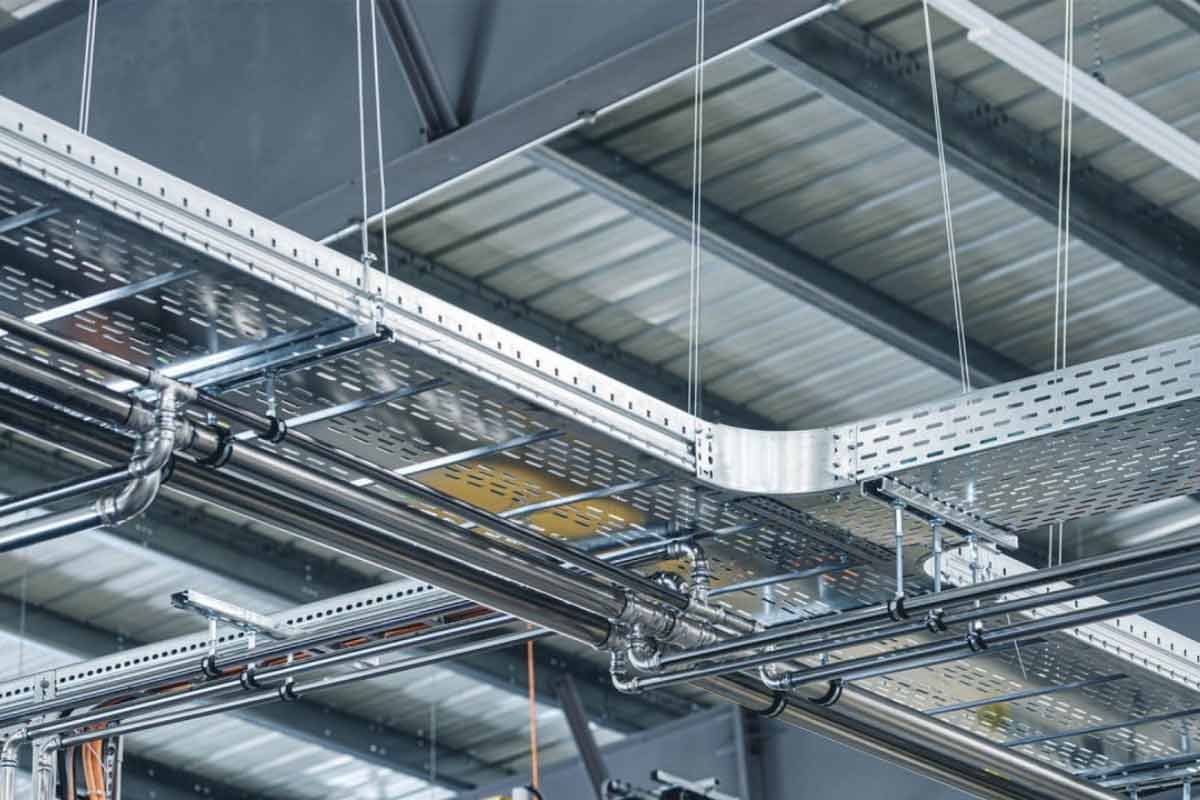

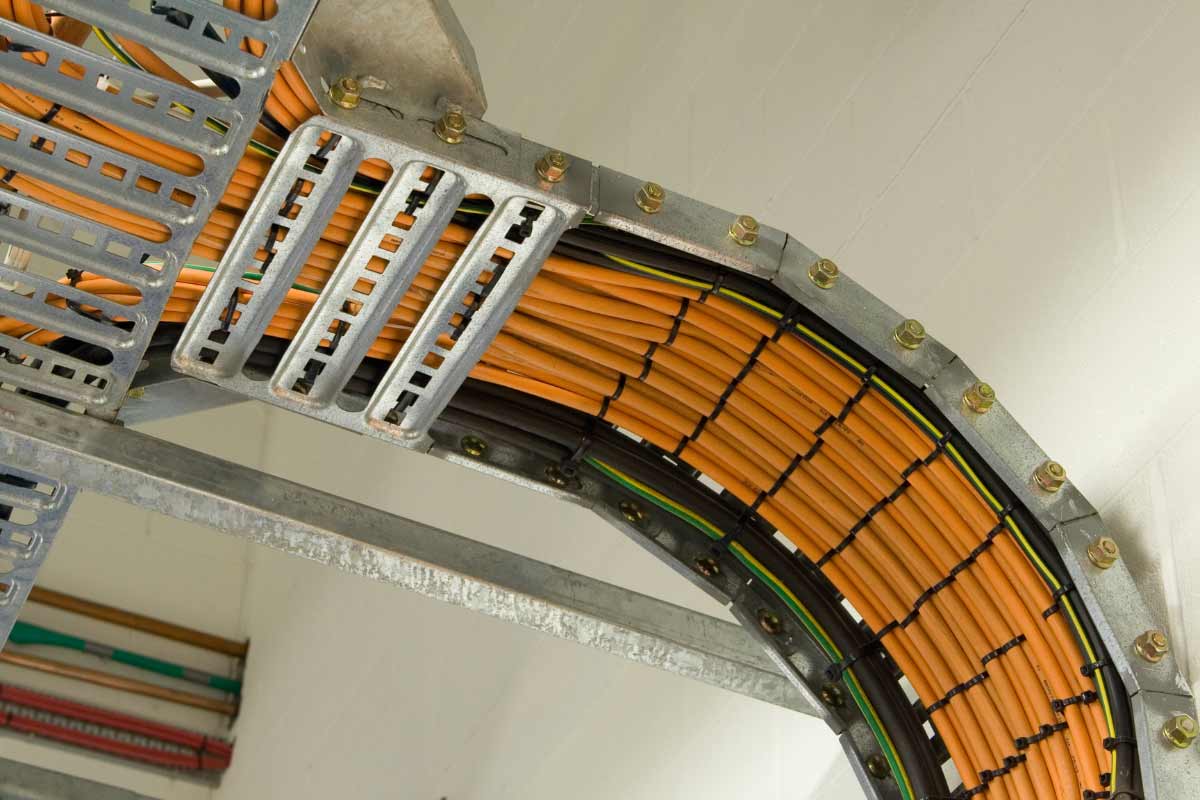

استانداردهای نصب سینی زیر سقف

نصب سینی کابل زیر سقف یکی دیگر از شیوه‌های رایج اجرای سینی کابل در محیط‌های اداری، تجاری، صنعتی و پارکینگ‌ها محسوب می‌شود. در این روش، کابل‌ها در یک مسیر منظم و ایمن قرار می‌گیرند و دسترسی به آن‌ها برای تعمیر یا اضافه کردن سیم و کابل راحت است. البته لازم‌ به‌ذکر است که ایمنی سیستم زمانی حفظ می‌شود که استانداردهای ارتفاع، فاصله‌گذاری، نوع ساپورت‌ها و نکات ایمنی در آن لحاظ شود.

جدول استانداردهای نصب سینی زیر سقف
مقدار فاصله سینی از سقف	حدود ۳۰ تا ۵۰ سانتی‌متر
مقدار فاصله سینی از سقف برای سقف‌های بیشتر از ۳ متر	بیشتر از ۵۰ سانتی‌متر یا پایین‌تر از موانع روی سقف
مقدار فاصله سینی از لوازم روشنایی، لوله‌های سرمایشی/گرمایشی و تهویه	بیشتر از ۳۰ سانتی‌متر
بهترین نوع ساپورت‌ها	قابل تنظیم: برای ارتفاع متغیر
بهترین نوع ساپورت‌ها	غیر‌قابل تنظیم: برای ارتفاع ثابت
بهترین نوع اتصال ساپورت با توجه به جنس سقف	سقف بتنی: رول بولت یا انکر بولت
بهترین نوع اتصال ساپورت با توجه به جنس سقف	سقف فلزی: پیچ و مهره یا جوشکاری
فاصله استاندارد ساپورت‌ها از یکدیگر	حدود ۱۵۰ تا ۲۵۰ سانتی‌متر
بهترین نوع تجهیزات برای آویز کردن سینی به سقف	میله رزوه‌دار (Threaded Rod)، زنجیر فولادی، براکت L شکل، ساپورت‌های سقفی
فاصله استاندارد بست‌گذاری روی کابل‌ها	هر ۲ یا ۴ متر
بهترین راهکار برای عبور کردن از موانع روی سقف	استفاده از زانو، رابط، خم 45 و 90 درجه و قطعات تبدیلی
بهترین بست برای مسیرهای عمودی	بست استیل
بدترین جنس سقف برای نصب سینی کابل	سقف‌های گچی یا کاذب

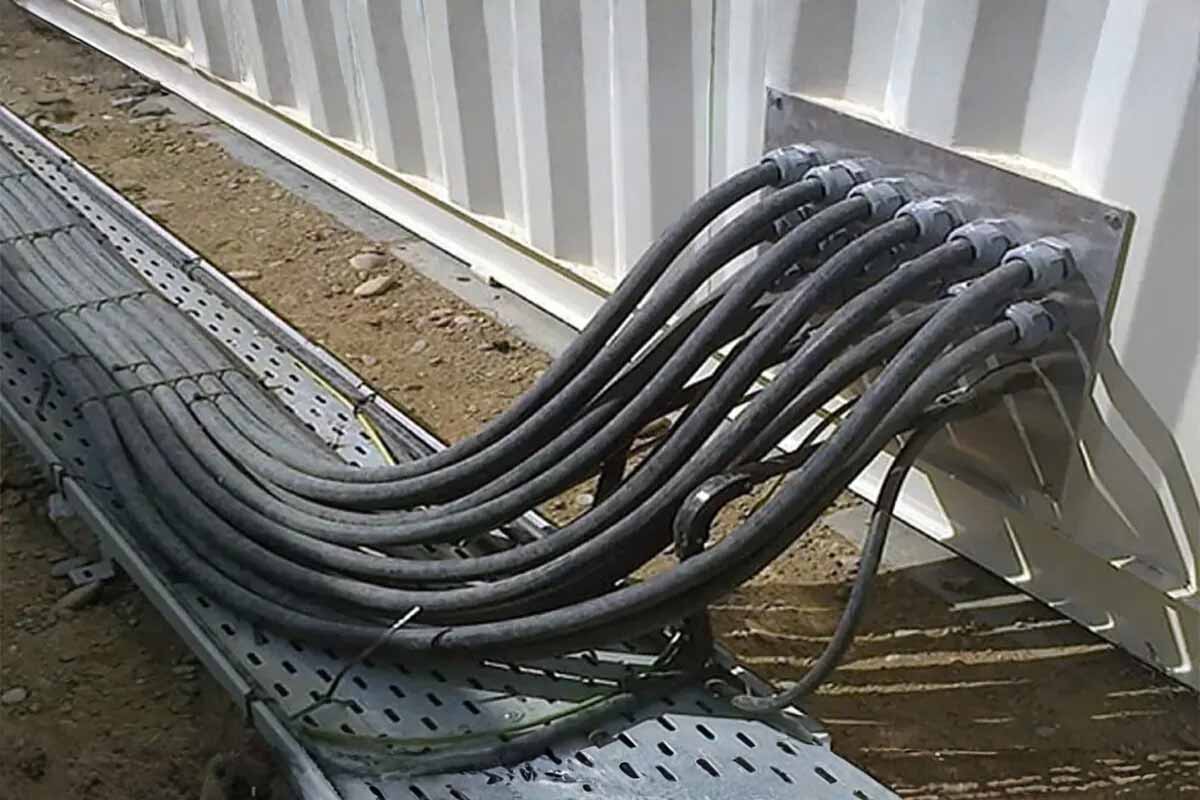

استاندارد نصب سینی کابل به زمین

در صورتی که امکان نصب سینی کابل روی سقف یا دیوار وجود نداشته باشد، سینی کابل روی پایه‌های مخصوص نصب می‌شود. زیرا در این روش امکان عبور کابل‌ها در مسیر طولانی وجود دارد و دسترسی به کابل‌ها برای نگهداری و بازرسی بسیار آسان است. برای نصب سینی کابل به زمین باید اصول و استانداردهای زیر رعایت شود.

جدول استانداردهای نصب کابل به زمین
مسیر نصب	برای نصب مستقیم سینی‌ها و محافظت از کابل‌ها، باید زمین تراز و عاری از هر نوع موارد تیز باشد.
فاصله استاندارد سینی کابل با منابع حرارت، بخار، آب یا تجهیزات گرمایشی یا لوازم سرمایشی	بیشتر از ۳۰ سانتی‌متر
بهترین جنس پایه برای نصب سینی روی زمین	فلزی و پلاستیکی
فاصله استاندارد پایه‌ها از هم	بین ۱۰۰ تا ۱۵۰ سانتی‌متر
بهترین شیوه اتصال سینی به پایه	اتصال با پیچ، مهره یا بست استاندارد
بهترین راه‌حل برای تغییر مسیر سینی	استفاده از خم‌ها و رابط‌های زاویه‌دار
بهترین راه برای محافظت بیشتر از کابل‌ها	استفاده سینی‌های ضخیم و درپوش‌دار

انواع سینی کابل

مشاهده همه

سینی کابل گالوانیزه سرد عرض 10 سانتیمتر ضخامت 0.7 پانچ دار شاخه 2 متری

430,100 تومان
سینی کابل گالوانیزه سرد عرض 10 سانتیمتر ضخامت 1 پانچ دار شاخه 2 متری

593,600 تومان
سینی کابل گالوانیزه سرد عرض 10 سانتیمتر ضخامت 1.25 پانچ دار شاخه 2 متری

722,600 تومان
سینی کابل گالوانیزه سرد عرض 15 سانتیمتر ضخامت 1 پانچ دار شاخه 2 متری

742,100 تومان

مراحل نصب سینی کابل

اجرای سینی کابل برق مانند هر اقدام فنی دیگری نیاز به دقت، مهارت و رعایت استانداردها دارد. چنانچه نحوه کابل کشی روی سینی طبق استانداردها و اصول فنی انجام شود، ایمنی کابل‌ها افزایش پیدا می‌کند و همچنین نگهداری، تعمیر و توسعه سینی کشی کابل برق راحت‌تر انجام می‌شود.

۱- بررسی ساختمان

در مرحله اول باید فاکتورهایی مانند مسیرهای قابل‌ استفاده، ارتفاع مناسب و موانع فیزیکی موجود در ساختمان که احتمال تداخل آن‌ها با سایر تاسیسات وجود دارد، بررسی شود. چون برای تعیین مسیر نهایی نصب سینی کابل، باید شرایط ایمنی در محیط مورد‌نظر فراهم باشد.

۲- آماده‌سازی نقشه اولیه شبکه سینی‌ها

در این مرحله، برای جلوگیری از هرگونه ابهام هنگام نصب سینی و برخورد آن با سایر تجهیزات و همچنین برای برآورد دقیق لوازم مورد نیاز، لازم است پیش از سینی کشی کابل برق، موارد زیر روی نقشه مشخص شوند:

نقاط تغییر جهت
ارتفاع نصب
محل براکت‌ها و ساپورت‌ها
نوع سینی (نردبانی، مشبک، کابل‌رو)
محل عبور سینی
ظرفیت مورد نیاز برای کابل‌ها

۳- تهیه تجهیزات لازم

برای سینی کشی کابل برق به تجهیزاتی مانند سینی کابل، براکت‌، ساپورت‌ نگهدارنده، پیچ، مهره، رول‌پلاک، بست‌های اتصال، زانویی‌ها، رابط‌ها، تجهیزات ارت و قطعات تغییر مسیر نیاز است. کلیه این لوازم باید قبل از اجرای سینی کابل برق تهیه شود تا فرآیند نصب بدون وقفه و معطلی انجام شود.

۴- نصب پایه ساپورت‌های نگهدارنده سینی‌ها

مرحله نصب پایه ساپورت‌های نگهدارنده سینی‌ها یکی از مهم‌ترین مراحل اجرای سینی کابل محسوب می‌شود زیرا ساپورت‌ها، کل وزن سینی و کابل‌ها را تحمل می‌کنند. در نتیجه ابتدا باید محل دقیق نصب ساپورت‌ها علامت‌گذاری شود، سپس با رول‌پلاک، انکر بولت یا پیچ‌های مخصوص به دیوار وصل شوند. فاصله استاندارد ساپورت‌ها بین 150 تا 300 سانتی‌متر است تا سینی‌های کابل، دچار خمیدگی یا لرزش نشوند.

فرمول خم کاری سینی کابل | نحوه محاسبه خم سینی کابل

۵- نصب سینی‌ها

در این مرحله ابتدا سینی‌ها را اندازه‌گیری می‌کنند و برش می‌دهند و سپس لبه‌های آن‌ها صیقل داده می‌شود تا کابل‌ها را زخمی نکنند. سپس سینی‌ها باید روی براکت‌ها قرار بگیرند و با پیچ یا بست یا سایر تجهیزات مخصوص اتصال محکم شوند. پس از آن اتصالاتی مانند زانویی، سه‌راهی، رابط و درپوش‌ها را در جای مناسب نصب می‌کنند.

در پایان مرحله نصب سینی‌ها، باید تراز بودن سینی‌های کابل کنترل شود زیرا اگر تراز نباشند دچار شیب یا پیچ‌خوردگی می‌شوند و سیستم کابل‌کشی مختل خواهد شد.

۶- کابل‌گذاری

در مرحله کابل‌گذاری باید انواع کابل برق مطابق نقشه روی سینی قرار بگیرند، به‌طوری که نظم آن‌ها حفظ شود و تحت فشار یا خمیدگی نباشند. همچنین فضای خالی بین آن‌ها وجود داشته باشد تا امکان اضافه کردن کابل در آینده وجود داشته باشد. در صورت نیاز باید کابل‌ها با بست پلاستیکی یا فلزی بسته شوند زیرا احتمال دارد که جابجا شوند.

۷- اجرای ارت

برای تخلیه جریان اضافه و جلوگیری از خطر برق‌گرفتگی یا آتش‌سوزی، کلیه تجهیزات سینی کابل باید با سیم مسی، کابل ارت یا تسمه مخصوص به سیستم چاه ارت متصل شوند.

۸- بررسی و ارزیابی

در مرحله پایانی نیز باید تراز بودن سینی، استحکام اتصالات، رعایت فاصله‌ها، نحوه کابل کشی روی سینی و اجرای صحیح ارت مورد بررسی و ارزیابی قرار بگیرد.

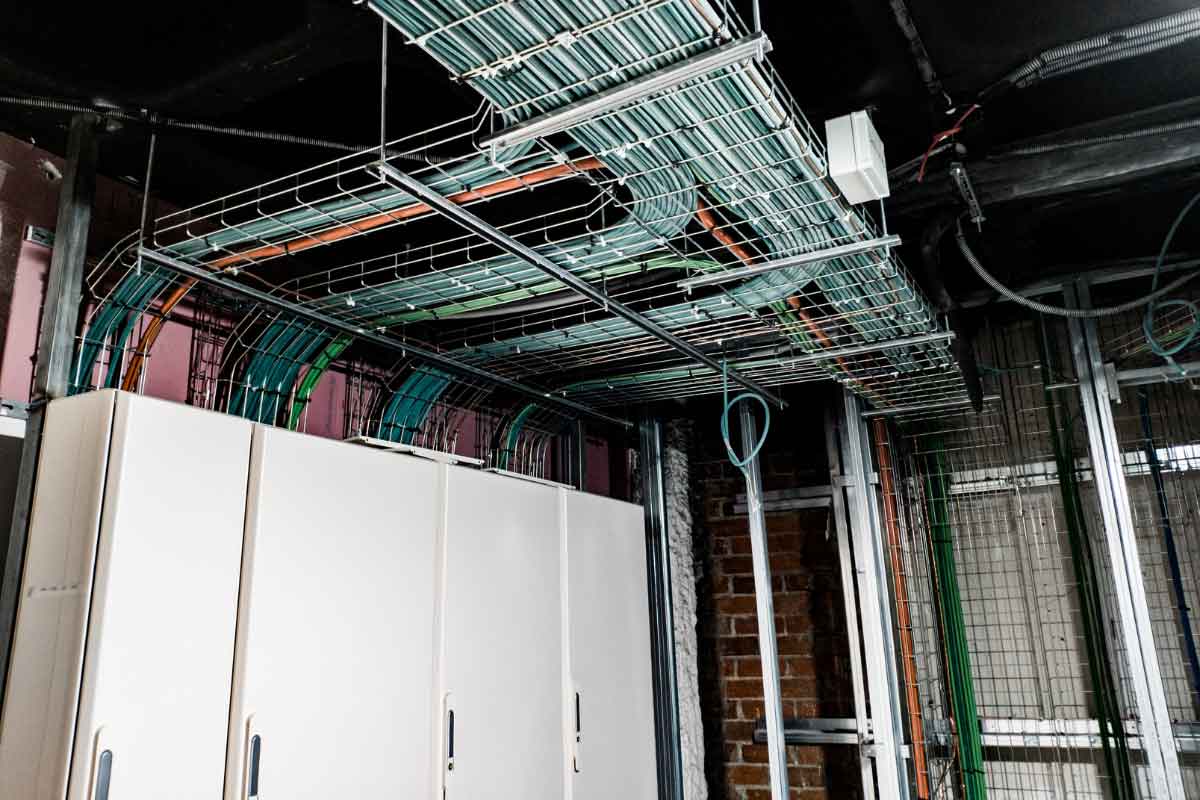

نکات نصب سینی کابل

سینی کابل باید به‌صورت افقی و هم‌سطح با کف نصب شود.
حداقل ۲۰٪ از ظرفیت سینی باید خالی باشد زیرا امکان افزودن کابل در آینده وجود دارد.
از نصب سینی کابل در مجاورت تجهیزات گرمایشی یا محیط‌های مرطوب خودداری شود.
برای آن که سینی بتواند وزن کابل‌ها را تحمل کند باید تکیه‌گاه محکم زیر آن قرار بگیرد.
اتصال ارت به سینی کابل باید مطابق استانداردها انجام شود تا ایمنی آن افزایش پیدا کند.
فاصله بین براکت‌ها و پایه‌ها باید بین ۱۲۰ تا ۱۵۰ سانتی‌متر باشد زیرا این فاصله استاندارد است.
برای نصب سینی در محیط‌های مرطوب، استفاده از روکش مناسب و هم‌جنس سینی ضرورت دارد.
کلیه اتصالات سینی، بخش‌ها و زانوها باید کانکتورهای مناسب و پیچ‌ومهره‌ استاندارد در جای خود محکم شوند.
تعداد کابل‌های نصب شده باید متناسب با ظرفیت سینی باشد زیرا در غیر این صورت کابل‌ها روی هم انباشته می‌شوند.
در صورتی که مسیر طولانی است یا کابل‌ها سنگین هستند باید از زانوها و خم‌های استاندارد استفاده شود تا فشار روی کابل‌ها کاهش پیدا کند.
سینی کابل باید صاف و با زاویه مناسب نصب شود زیرا اگر کج یا با زاویه نامناسب روی سقف یا دیوار قرار بگیرد، کابل‌ها خم و فشرده می‌شوند.
پس از اتمام سینی کشی کابل برق، باید تمام مسیر از نظر استحکام، تراز بودن و داشتن فضای کافی مورد بررسی قرار بگیرد.
قیمت اجرای سینی کابل به تخصص و هزینه تجهیزات بستگی دارد. پس به هیچ‌عنوان به افرادی که حداقل قیمت اجرای سینی کابل را پیشنهاد می‌دهند، نباید اعتماد کرد.
