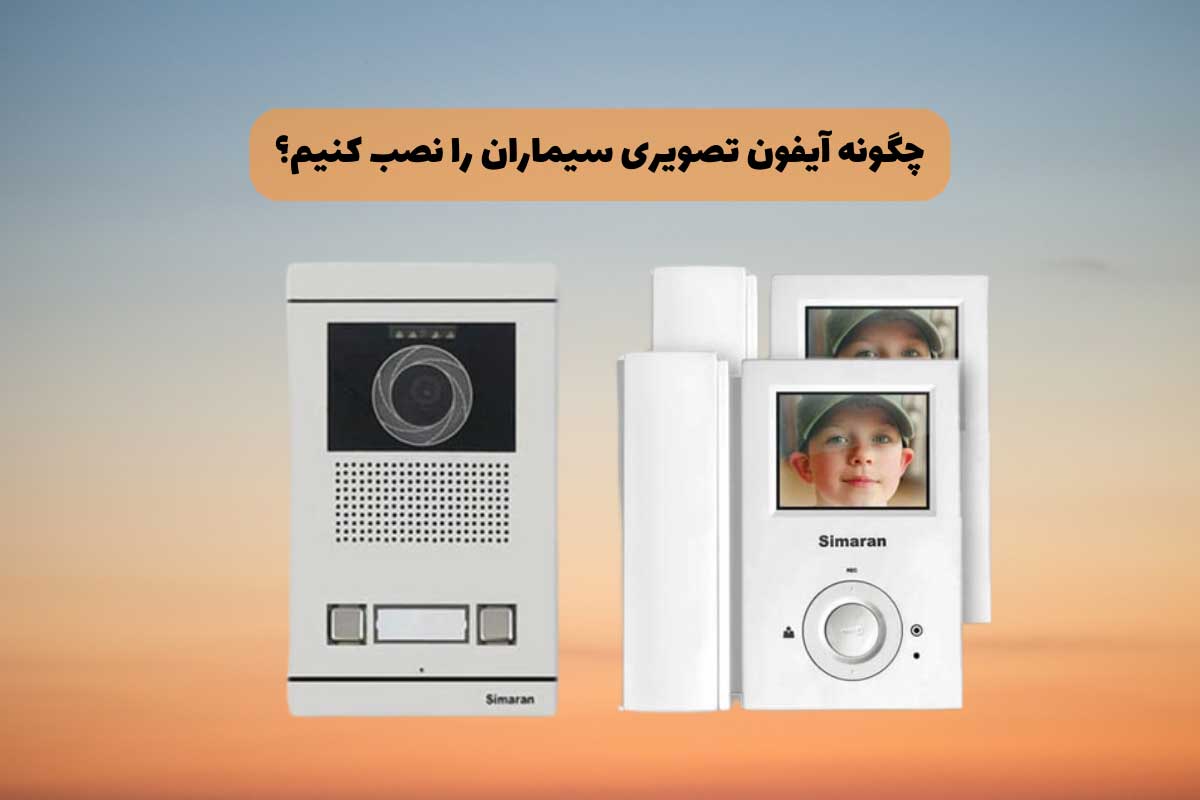

آموزش نصب آیفون تصویری سیماران (با عکس)

آیفون‌های تصویری شرکت سیماران از نظر نوع عملکرد در انواع مختلفی همچون کارتی، یک طبقه، چند طبقه دارای سوئیچر داخلی و چند طبقه با سوئیچر خارجی وجود دارند و همچنین هر نوع آیفون در مدل‌های گوناگون موجود است. از شروع فعالیت شرکت سیماران پنج دهه می‌گذرد و یکی از قدیمی‌ترین و معتبرترین شرکت‌های تولید کننده درب بازکن‌های صوتی و تصویری در ایران به شمار می‌رود. همچنین باید افزود که محصولات برند سیماران کیفیت بالایی دارند و همین موارد باعث شده تا این برند، جزو برندهای پرفروش در بازار قرار بگیرد.

 با توجه به تقاضای بالا برای خرید آیفون تصویری‌ سیماران، در این مقاله نحوه نصب انواع آیفون تصویری برند سیماران را به طور کلی توضیح می‌دهیم تا اگر شما کمی در زمینه سیم‌کشی و نصب لوازم برقی آشنایی دارید، بتوانید به راحتی آیفون خود را نصب کنید. البته لازم به ذکر است که در مطلب راهنمای نصب آیفون تصویری، صفر تا صد سیم‌کشی انواع آیفون تصویری را بیان کردیم و مطالعه آن به شما کمک می‌کند که کار خود را بهتر انجام دهید.

مراحل نصب آیفون تصویری‌های سیماران

مراحل زیر یک‌سری اقدامات کلی هستند که برای نصب هر نوع از آیفون تصوریری‌های برند سیماران باید انجام دهید و مختص به مدل یا نوع خاصی نیست.

مرحله اول: تعیین محل نصب مانیتور

اولین کار برای نصب آیفون تصویری این است که محل نصب مانیتور آیفون تصویری را مشخص کنید. معمولا نزدیک به درب ورودی یا کنار آشپزخانه، بهترین جا برای نصب مانیتور آیفون تصویری است زیرا در این نقاط همه ساکنین می‌توانند به آیفون دسترسی داشته باشند.

مرحله دوم: سیم‌کشی برق آیفون

همانطور که همه ما می‌دانیم، آیفون یک وسیله برقی است پس سیم‌کشی برق از دیگر مراحل مهم نصب آیفون به شمار می‌رود. پس لازم است که یک انشعاب از سیم‌کشی ساختمان بگیرید و آن را به شکل روکار یا توکار تا جایی که قرار است مانیتور و ترانس برق را نصب کنید، ادامه دهید.

مرحله سوم: وصل کردن پنل خارجی آیفون به مانیتور

در این مرحله باید پنل آیفون تصویری به مانیتور متصل شود که برای انجام این کار معمولا چند عدد ترمینال در قسمت پشت مانیتور و پنل خارجی قرار دارد که با وصل کردن اتصالات متناظر به هم، ارتباط بین پنل و مانیتور شکل می‌گیرد و آیفون به خوبی کار می‌کند. در این مرحله باید اقدامات زیر را انجام دهید:

• سیم زرد یا همان ولتاژ مثبت را داخل ترمینال ۲ قرار دهید.
• سیم آبی یا همان ولتاژ منفی را درون ترمینال ۳ بگذارید.
• سیم قرمز که به سیم انتقال دهنده صدا معروف است را به ترمینال ۴ وصل کنید.

مرحله چهارم: سیم کشی مانیتور

بدون شک برای تکمیل برقراری ارتباط بین مانیتور و پنل خارجی، لازم است که مانیتور نیز سیم‌کشی شود که برای انجام آن باید به صورت زیر عمل کنید:

• سیم سفید یا سیم صدا را به ترمینال ۱ مانیتور وصل کنید.
• سیم زرد یا سیم ولتاژ مثبت را به ترمینال ۲ متصل کنید.
• سیم آبی یا همان سیم ولتاژ منفی را داخل ترمینال ۳ بگذارید.
• سیم قرمز یا سیم صدا را باید به ترمینال ۴ و ترمینال  B وصل کنید.

مرحله پنجم: وصل کردن ترانس تغذیه و درب باز کن به پنل بیرونی

در پایان کار باید ترانس تغذیه و و درب باز کن را به پنل بیرونی متصل کنید. مثلا باید منبع تغذیه را به ترمینال صفر و ۱۲ پنل وصل کنید و قفل باز کن را به ترمینال‌های L۱ و L۲ بزنید.

همچنین جهت وصل کردن ترانس تغذیه و درب بازکن به پنل خارجی آیفون تصویری لازم است که کارهای زیر را انجام دهید:

1. دو عدد سیم فاز و نول که از برق ساختمان داخل ترانس تغذیه شده را انشعاب بگیرید و به پنل خارجی آیفون وصل کنید.
2. دو خروجی ۱۲ ولت مثبت و منفی را به ترمینال صفر و ۱۲ بزنید.
3. از ترانس خروجی بگیرید و آن را به ترمینال  L۱ یا L۲ درب باز کن بزنید تا فرایند سیم‌کشی درب بازکن و متصل کردن  آن به ترانس تغذیه و پنل صورت بگیرد.
4. در پایان کار هم با یک رشته سیم افشان، خروجی ۱۲ ولت ترانس تغذیه را به درب بازکن وصل کنید.

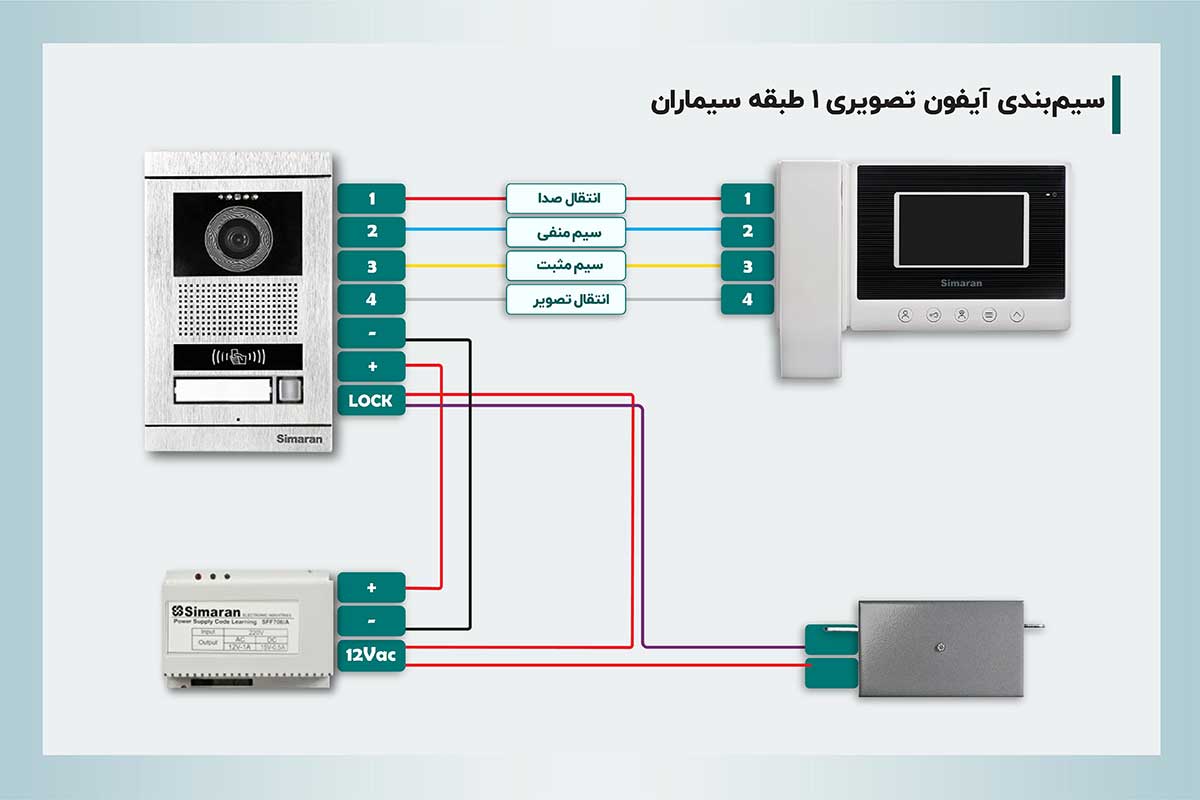

نحوه نصب آیفون تصویری سیماران یک طبقه

آیفون تصویری سیماران یک طبقه یا تک واحده همانطور که از نام آن مشخص است برای ساختمان‌های یک طبقه مورد استفاده قرار می‌گیرد و نحوه سیم‌کشی آن با مدل‌های دو یا چند طبقه فرق دارد. زیرا در سیم‌کشی مدل یک طبقه سوئیچر داخلی وجود ندارد.

برای سیم‌کشی و نصب آیفون تصویری سیماران یک طبقه باید کارهای زیر را انجام دهید:

1. این مدل دارای چهار رشته سیم اصلی به رنگ‌های قرمز، آبی، زرد و سفید است (در تصویر مشخص شده است که هر یک از آن‌ها چه کاری را انجام می‌دهند). در ابتدای کار مطابق تصویر، هر یک از سیم‌ها را باید در محل مشخصی قرار دهید.
2. در پنل آیفون تصویری تک واحده، یک قسمت مثبت و منفی و دو قسمت برای LOCK وجود دارد که قسمت مثبت پنل را باید به قسمت مثبت ترانس و قسمت منفی آن را به قسمت منفی ترانس وصل کنید. سپس یک رشته سیم باید از یک قسمت LOCK به 12VAC ترانس و یک قسمت دیگر آن به درب بازکن متصل کنید.
3. در پایان هم باید یک رشته سیم از 12VAC به طور مستقیم به درب بازکن بکشید.

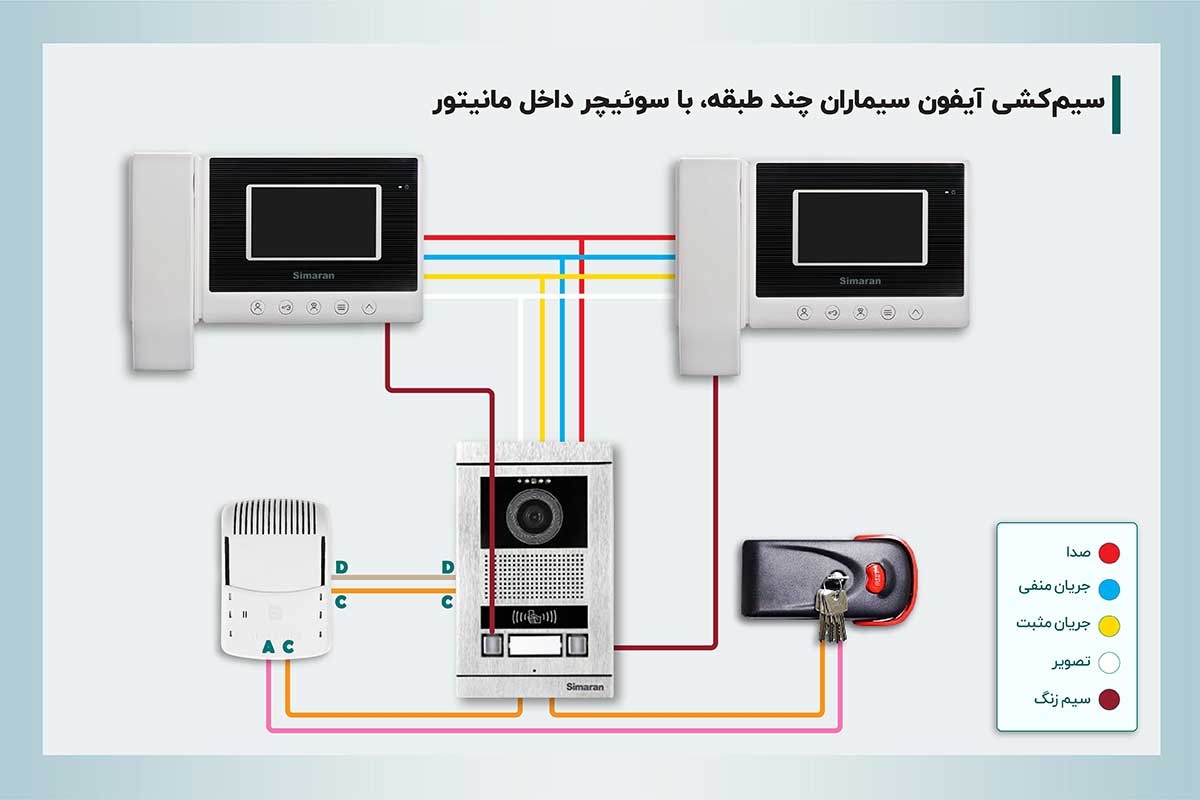

نحوه نصب آیفون تصویری سیماران چند طبقه با سوئیچر داخل مانیتور

برای ساختمان‌هایی که بیشتر از یک واحد دارند یا چند طبقه هستند باید از مدل‌های چند طبقه استفاده کرد. مدل سیم‌کشی داخلی این نوع از آیفون تصویری با مدل یک طبقه کمی فرق دارد. زیرا در این مدل، داخل مانیتور یک سوئیچر وجود دارد و این سوئیچر می‌تواند زنگ طبقات و واحدها را از هم جدا کند. در واقع باید گفت که با کمک این سوئیچر، زمانی که دکمه پنل فشرده می‌شود، صدا و تصویر به واحد مورد نظر منتقل می‌شود. به عبارتی اگر سوئیچر داخلی وجود نداشته باشد، زمانی که یکی از دکمه‌ها فشرده می‌شود، زنگ تمام واحدها به صدا در می‌آید.

نحوه سیم‌کشی آیفون‌های تصویری چند طبقه برند سیماران که داخل مانیتور خود سوئیچر داخلی دارند به شرح زیر است:

1. این نوع آیفون مانند مدل‌های قبلی دارای چهار سیم اصلی به رنگ‌های قرمز، آبی زرد و سفید است که در میان تمام واحدها مشترک هستند. مانند مدل‌های قبلی که گفتیم باید به ترمینال‌های ۱ تا ۴  مانیتور و پنل بیرونی وصل شوند.
2. مانیتورهای مدل چند طبقه علاوه‌بر چهار سیم اصلی یک سیم قهوه‌ای رنگ (سیم زنگ) دارد. سیم زنگ را در این مانیتوها را باید داخل سوکت پنجم قرار دهید. سپس تا پنل بیرونی بکشید و در پایان آن را به زنگ واحد مربوطه در پنل وصل کنید.
3. همانطور که در تصویر می‌بینید باید از ترانس یک سیم ۱۲- ولت و ۱۲+ ولت به پنل خارجی آیفون وصل کنید. همچنین یک رشته سیم ۱۲ ولت AC  را به درب بازکن آیفون و ترمینال D1 پنل خارجی متصل نمایید.
4. در پایان کار هم از ترمینال D2 پنل بیرونی آیفون تصویری یک رشته سیم را مستقیما به درب‌ بازکن وصل کنید.

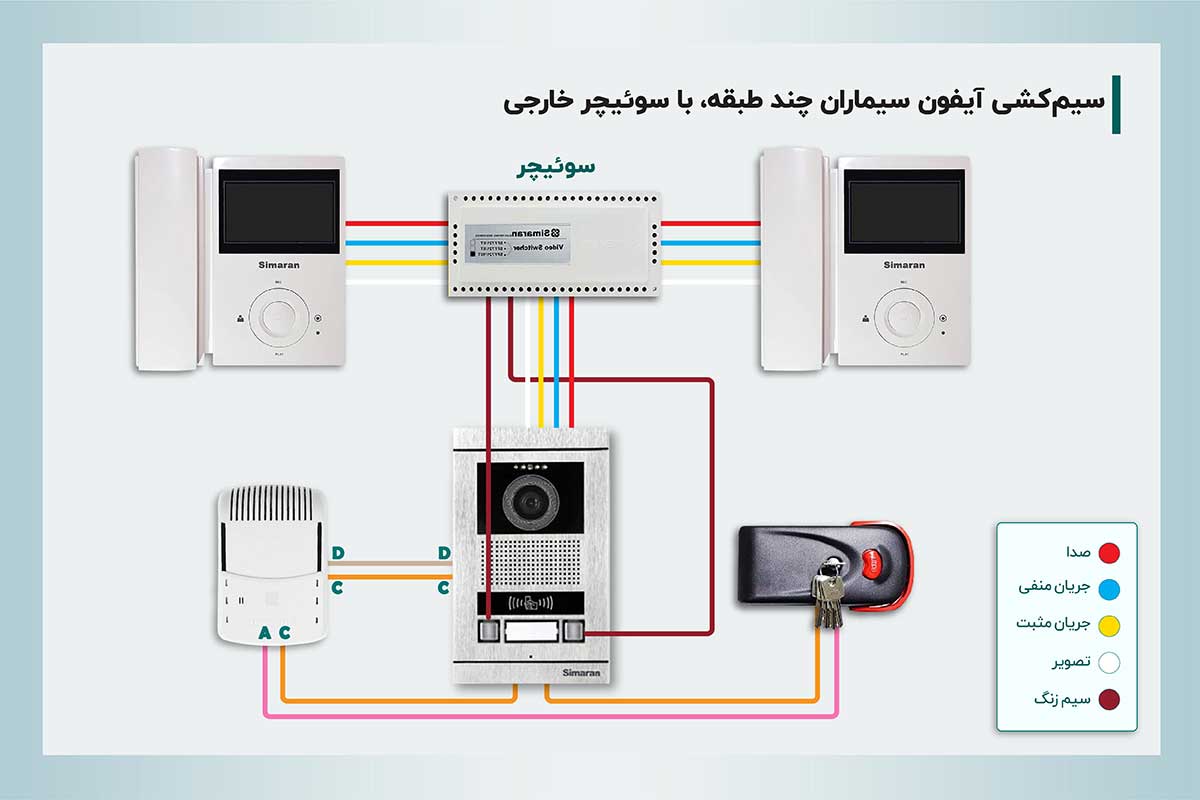

نحوه نصب آیفون تصویری سیماران چند طبقه با سوئیچر خارجی

در این مدل آیفون تصویری برند سیماران، داخل مانیتور سوئیچر وجود ندارد بلکه از هر کدام از واحدها باید ۴ عدد رشته سیم به سمت سوئیچر هدایت کنید و پس از آن سوئیچر را به پنل جلوی درب متصل نمایید. برای ساختمان‌های چند واحده و چند طبقه بهتر است که از سوئیچر خارجی استفاده شود. زیرا کیفیت صدا و تصویر در این مدل‌ها بهتر خواهد بود.

اکثر مراحل سیم‌کشی این مدل مانند مدل قبلی است و در برخی مراحل یک‌سری تفاوت‌های جزئی دارند:

1. طبق تصویر در این مدل، چهار سیم اصلی هر واحد مجزا است. باید چهار سیم اصلی را به سوئیچر وصل کنید و سپس سیم زنگ هر واحد را از سوئیچر به سمت پنل بیرونی هدایت کنید.
2. مانند مدل قبلی باید از ترانس یک سیم ۱۲- ولت و ۱۲+ ولت به سمت پنل خارجی آیفون بکشید. همچنین یک رشته سیم ۱۲ ولت AC  را نیز به درب بازکن آیفون و ترمینال D1 پنل خارجی متصل نمایید.
3. در آخر هم لازم است که یک رشته سیم را به طور مستقیم از ترمینال D2 پنل بیرونی به سمت درب‌ بازکن بکشید.

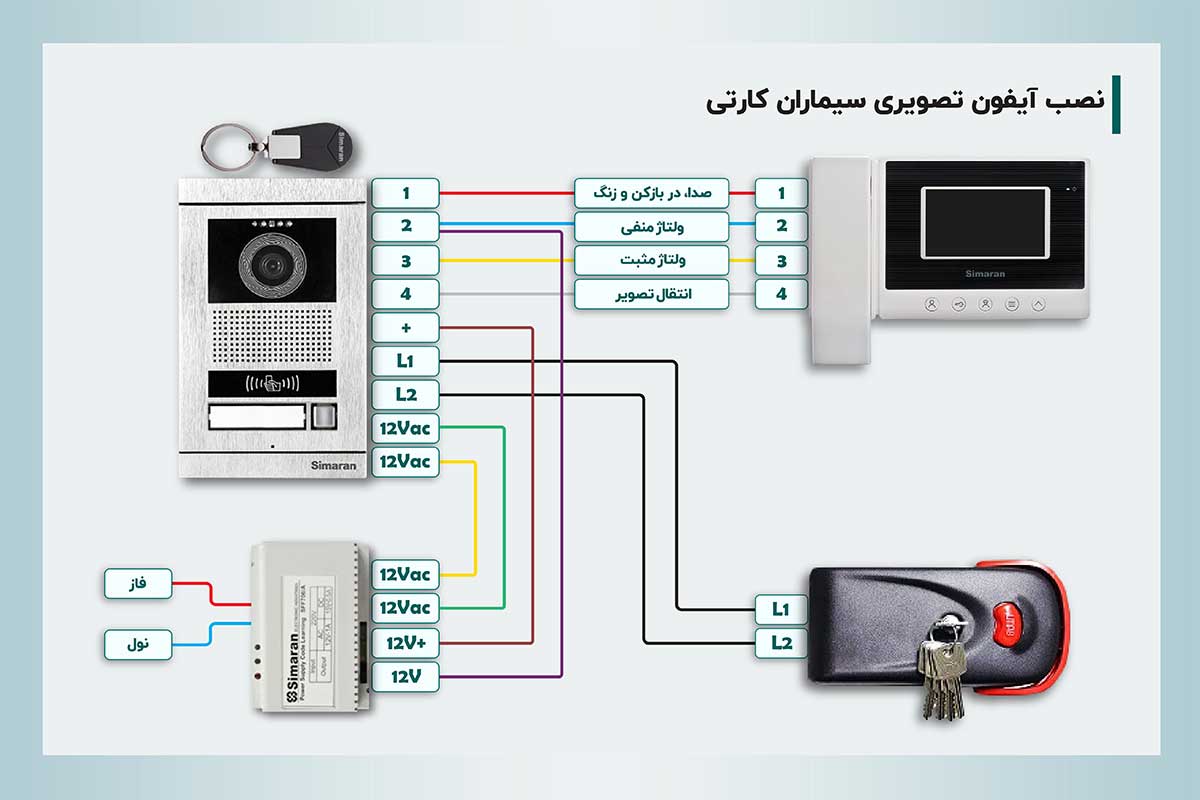

نحوه نصب آیفون تصویری سیماران کارتی

آیفون تصویری کارتی سیماران یکی از انواع آیفون تصویری‌های برند سیماران است که برای زنگ زدن آیفون، لازم است که یک کارت مخصوص یا جا‌سوئیچی RF-ID جلوی پنل گرفته شود. سیم‌کشی این نوع آیفون تصویری، کمی با مدل‌های دیگر تفاوت دارد که برای آموزش بهتر، تصویر نحوه سیم‌کشی صحیح را قرار دادیم.

در قسمت پشت پنل و مانیتور یک‌سری ترمینال‌ها تعبیه شده است و جهت نصب کردن و راه انداختن آیفون باید مراحل زیر را طی کنید و هر سیم یا اتصالی را درون یک ترمینال مخصوص قرار دهید:

1. همانطور که در تصویر می‌بینید، این نوع آیفون ۴ عدد سیم اصلی به رنگ‌های قرمز، آبی، زرد و سفید دارد که هر کدام دارای یک کاربرد منحصر‌به‌فرد هستند. مطابق تصویر هر رنگ را باید به یک پورت خاص وصل کنید.
2. در مرحله بعد، طبق تصویر زیر باید پیچ مثبت پنل بیرونی آیفون را به ۱۲ ولت مثبت ترانس وصل کنید و ۱۲ ولت منفی ترانس را به پورت شماره ۲ پنل وصل کنید تا قسمت کارتخوان پنل خارجی فعال شود.
3. سپس برای تغذیه آیفون همانطور که در تصویر مشاهده می‌کنید باید دو عدد 12VAC ترانس را به دو 12VAC پنل بیرونی متصل کنید.
4. در  پایان هم که فقط کافی است که L۱ و L۲ پنل بیرونی را به L۱ و L۲ درب بازکن وصل کنید.

اگر پس از نصب آیفون تصویری سیماران با عدم برقراری ارتباط بین پنل و مانیتور مواجه شدید، ابتدا اتصالات را مجدد بررسی کنید. درصورتی‌که اشکالی در اتصالات وجود نداشت، مقاله راهنمای عیب یابی و تعمیر آیفون تصویری (بررسی 25 مشکل رایج) برای رفع مشکلات عدم برقراری ارتباط در آیفون تصویری به شما کمک می‌کند.
