آموزش عیب یابی یو پی اس [راهنمای رفع خطاهای UPS]

با استفاده از یک دستگاه یو پی اس کارآمد و مناسب می‌توانید برق تجهیزات مختلف را در شرایط قطعی برق یا نوسانی بودن جریان تامین کنید. یو پی اس هم مانند هر دستگاه و تجهیز دیگری ممکن است با مشکلات مختلف مواجه شود. البته حساسیت این دستگاه نسبت به دیگر دستگاه‌های پشتیبان برق اضطراری نسبتا بالا است. به همین علت باید مراحل عیب یابی یو پی اس و مشکلاتی را که ممکن است در حین استفاده از یو پی اس با آن مواجه شوید، بدانید.

0 تا 100مراحل عیب یابی یو پی اس

مدل‌های مختلف یو پی اس در کنار ذخیره جریان برق، نوسان را هم برطرف می‌کنند. بنابراین یو پی اس یک دستگاه کارآمد است که باید به جزئیات عملکرد آن توجه داشته باشید. چنانچه تصور می‌کنید یو پی اس دچار اختلال شده است، ابتدا اقدامات زیر را مرحله به مرحله انجام دهید:

1. برقراری اتصال یو پی اس با منبع تغذیه را بررسی کنید.
2. از روشن بودن UPS مطمئن شوید.
3. سیم‌کشی یو پی اس را بررسی و کنترل کنید.
4. فیوز یو پی اس را آزمایش کرده و در صورت لزوم آن را تعویض کنید.
5. باتری‌ یو پی اس را بررسی و آزمایش کنید.
6. از مناسب بودن اندازه بار محول شده به ups مطمئن شوید.
7. اتصال تجهیزات غیر ضروری به یو پی اس را قطع کنید.

6 علت خرابی یو پی اس و راه‌های برطرف کردن آن‌ها

در ادامه مطلب نحوه برطرف کردن مشکلات احتمالی یو پی اس را به طور کامل توضیح می‌دهیم:

1_ یو پی اس روشن نمی‌شود یا خروجی ندارد

از جمله رایج‌ترین مشکلات یو پی اس می‌توانیم به روشن نشدن دستگاه یا نداشتن خروجی اشاره کنیم. این مشکل می‌تواند بنا به دلایل زیر رخ دهد:

• دستگاه به درستی روشن نشده است: در این شرایط باید یو پی اس را یکبار دیگر خاموش و روشن کنید.
• یو پی اس به برق متصل نیست: دریافت جریان برق توسط یو پی اس را با استفاده از یک فازمتر بسنجید.
• جریان برق متوقف شده است: اگر جریان برق مصرفی تجهیزات متصل به یو پی اس بیشتر از ظرفیت دستگاه باشد، این اتفاق رخ می‌دهد. در این شرایط باید وضعیت فیوز و نمایشگر را در نظر بگیرید.
• ولتاژ کاملا قطع شده یا پایین است: برای اطلاع از این موضوع هم می‌توانید به نمایشگر دستگاه توجه کرده یا از مولتی متر استفاده کنید.
• دوشاخه دستگاه به خوبی متصل نشده است: از اتصال محکم و درست دوشاخه به پریز برق مطمئن شوید.
• خطای داخلی برای ups شکل گرفته است: برای بررسی این مشکل باید از متخصصان حرفه‌ای و کاربلد کمک بگیرید.

برای عیب یابی یو پی اس در موقعیت‌هایی که نمی‌دانید چه مشکلی ایجاد شده یا اینکه ایراد شکل گرفته بسیار پیچیده است، باید از تکنسین‌های حرفه‌ای کمک بگیرید. در غیر این صورت میزان احتمال وارد شدن صدمات بیشتر به UPS افزایش می‌یابد.

• 10 علت روشن نشدن یو پی اس | چرا یو پی اس روشن نمی‌شود؟

2_ یو پی اس از باتری استفاده می‌کند، درحالیکه به برق متصل است

زمانی که یو پی اس به برق متصل است، نباید از باتری استفاده کند. اگر برعکس این قضیه شکل بگیرد، باید به فکر عیب یابی یو پی اس باشید. توصیه می‌کنیم در صورت مشاهده این مشکل، اقدامات زیر را انجام دهید:

• اتصال درست دو شاخه یو پی اس به پریز برق را بررسی کنید.
• از سالم بودن سیم برق ups مطمئن شوید.
• نوسان جریان برق شهری را تست کنید.

در مورد نکته سوم باید بگوییم، در شرایطی که برق شهری دارای نوسان ولتاژ باشد؛ یو پی اس برای محافظت از تجهیزات متصل شده به آن از برق شهری استفاده نمی‌کند. در چنین وضعیتی از جریان ذخیره شده باتری برای روشن ماندن تجهیزات استفاده خواهد کرد.

برای اطمینان از عدم نوسان در جریان برق شهری می‌توانید به نمایشگر دستگاه یو پی اس توجه کنید. چنانچه ups نمایشگر ندارد، باید از یک مولتی متر مناسب برای عیب یابی یو پی اس و بررسی نوسان جریان استفاده کنید.

3_ فیوز ورودی یو پی اس قطع شده است

فیوز یک تجهیز حفاظتی است که در مدار ورودی دستگاه یو پی اس نصب می‌شود. این قطعه از یو پی اس در برابر اضافه بار محافظت می‌کند. زمانی که جریان ورودی UPS بیشتر از حد مجاز باشد، فیوز جریان را قطع می‌کند. قطع جریان هم با خاموش شدن و کار نکردن یو پی اس همراه خواهد بود. بنابراین یکی از اصلی‌ترین اقداماتی که برای عیب یابی یو پی اس باید انجام دهید، بررسی فیوز دستگاه است.

4_ یو پی اس زمان برق دهی کمتری دارد

همانطور که گفتیم یکی از وظایف یو پی اس، ذخیره جریان برق و تامین انرژی مورد نیاز تجهیزات در زمان قطعی برق است. هر یک از مدل‌های مختلف ups قابلیت تامین جریان برق برای مدت زمان مشخصی دارند. چنانچه مدت زمان برق دهی دستگاه کم شود، احتمال دارد یک یا چند مورد از مشکلات زیر شکل گرفته باشند:

• انتخاب باتری نامناسب
• به پایان رسیدن طول عمر باتری
• شارژ نشدن باتری به دلیل انتخاب شارژر نامناسب
• خرابی و معیوب بودن شارژر دستگاه
• اعمال بار اضافه و خارج از ظرفیت یو پی اس

برای بررسی طول عمر و خرابی باتری و همچنین اعمال اضافه بار به دستگاه یو پی اس باید از تکنسین‌های حرفه‌ای کمک بگیرید. انجام این کار به تخصص، تجربه و ابزارهای فنی نیاز دارد.

چنانچه باتری یو پی اس نیاز به تعویض داشت برای خریدی مطمئن و کاربردی به مقاله “معرفی بهترین برندهای باتری یو پی اس (لیست کامل)” مراجعه کنید.

5_ نمایشگر خطا می‌دهد

برخی از مدل‌های یو پی اس دارای یک نمایشگر جهت نشان دادن وضعیت دستگاه، خطاهای احتمالی و… هستند. برای هر یک از پارامترهای تعیین شده هم یک نشانگر LED یا LCD نصب می‌شود. در ادامه مطلب معنی و مفهوم نشانگرهای چند نمونه از انواع یو پی اس را معرفی می‌کنیم:

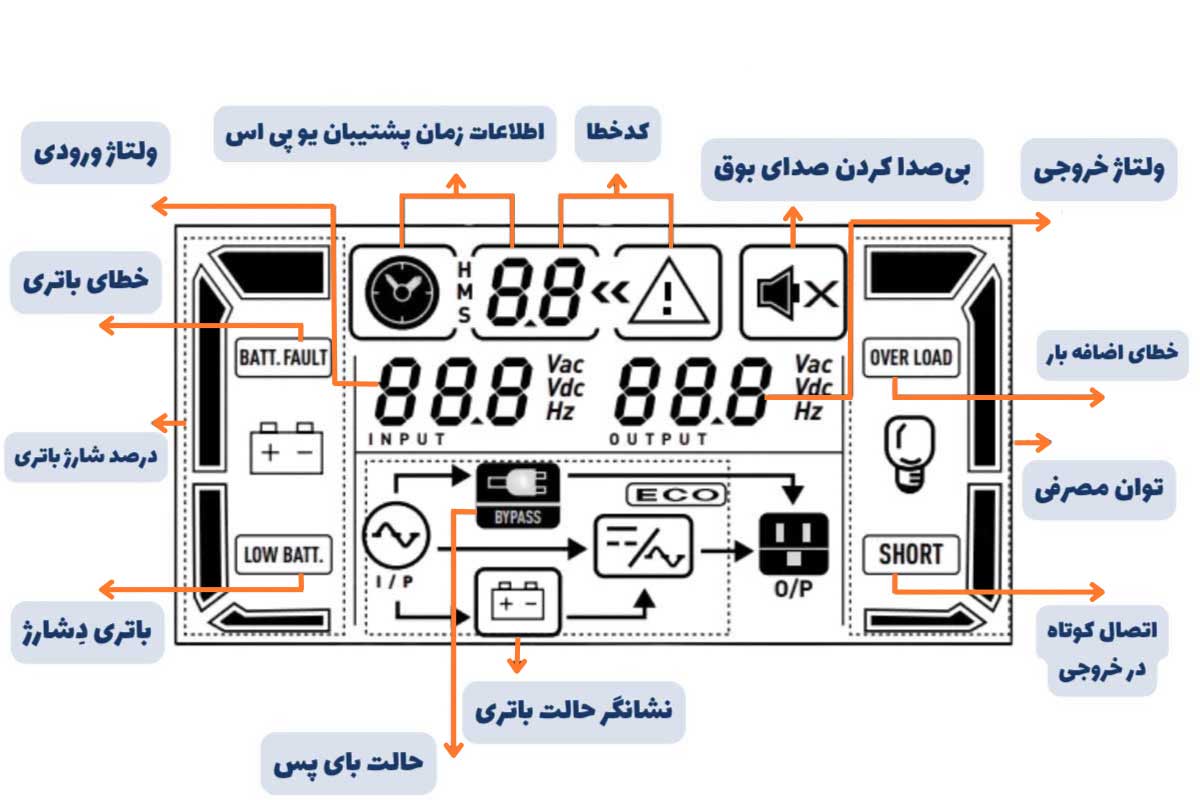

نمونه اعلان یو پی اس آنلاین Volta Compact با نمایشگر LCD

• درصد شارژ باتری: مقدار شارژ باتری، یکی از مواردی است که در نمایشگر نشان داده می‌شود.
• خطای باتری: زمانی که سیم شارژر قطع باشد یا باتری به هر دلیلی شارژ نشود، نشان‌گر خطای باتری روشن می‌شود.
• ولتاژ ورودی و خروجی: در این مدل نمایشگر ولتاژ ورودی و خروجی قابل مشاهده است.
• دشارژ باتری: اگر باتری یو پی اس، دشارژ شود این نشان‌گر روشن خواهد شد.
• کد خطا: زمانی که بخش‌های مختلف یو پی اس دچار خطا شوند، کد خطا روی نمایشگر نمایان می‌شود.
• حالت بای پس: در صورتی که برق یو پی اس به‌صورت مستقیم از شبکه برق تامین شود یا دچار نقص فنی و تعمیر شدن باشد، در حالت بای پس قرار می‌گیرد.
• میزان توان مصرفی: مقدار توانی را که دستگاه یو پی اس مصرف می‌کند، به نمایش می‌گذارد.
• خطای اضافه بار: اگر توان مصرفی دستگاه، بیشتر از توان نامی آن شود این نشان‌گر روشن خواهد شد.
• اتصال کوتاه در خروجی: چنانچه در سیستم سیم‌کشی یو پی اس مشکلی رخ دهد، اتصال کوتاه اتفاق می‌افتد و دستگاه با روشن کردن این نشان‌گر به کاربر اطلاع می‌دهد.
• اطلاعات زمان پشتیبان: در کنار این نشان‌گر یک سون سگمنت وجود دارد که مدت زمان تامین برق را با توجه به ظرفیت باتری نشان می‌دهد.
• حالت باتری: در مواقعی که دستگاه احساس کند دچار بی‌برقی شده است و باتری باید برق تجهیزات برق را تامین کند، نشان‌گر حالت باتری روشن می‌شود.

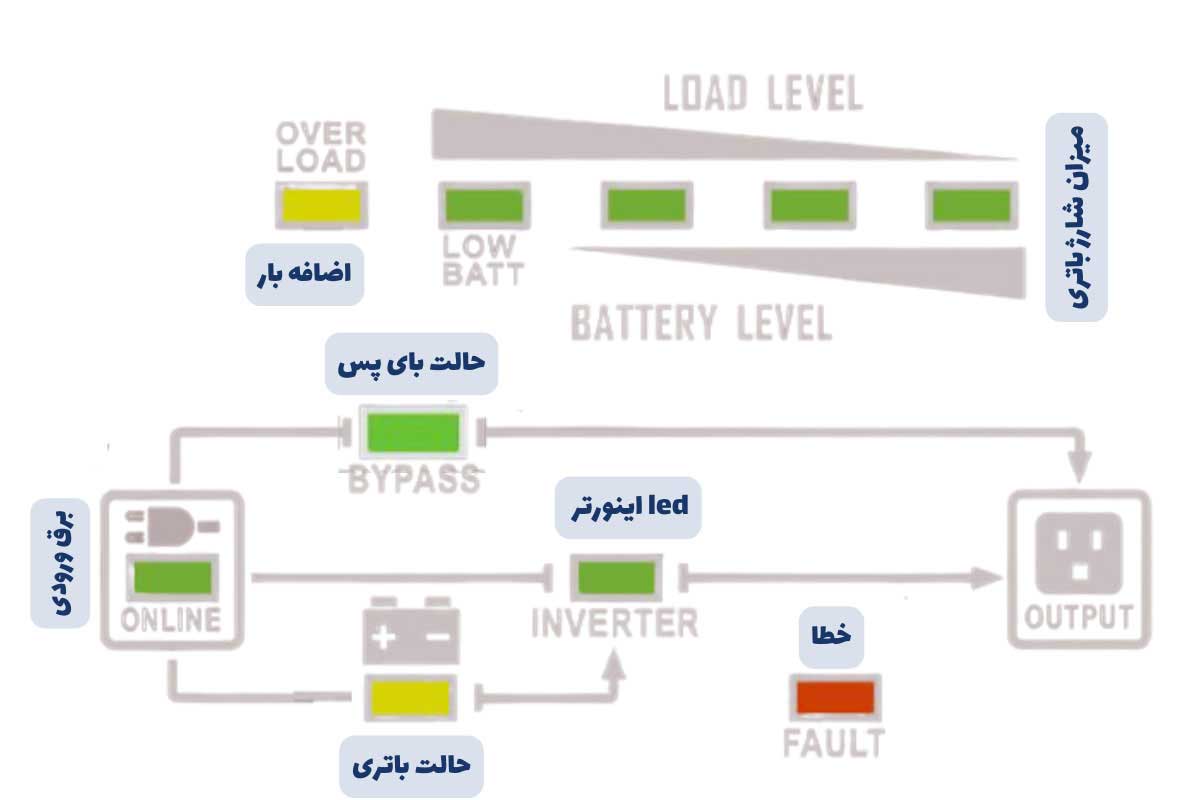

نمونه اعلان یو پی اس آنلاین Volta Easy با نمایشگر LED

• اضافه بار: نمایانگر این است که توان مصرفی دستگاه بیشتر از توان نامی آن است.
• برق ورودی: اگر برق شهری وارد یو پی اس شود، این نشان‌گر روشن می‌شود.
• حالت باتری: مواقعی که یو پی اس، از طریق باتری به تجهیزات برقی، برق می‌دهد این led روشن می‌شود.
• خطا: چنانچه یو پی اس نقص فنی داشته باشد، led مربوط به خطا روشن می‌شود.
• ال ای دی اینورتر: این led، نمایانگر این است که قسمت اینورتر یا مبدل dc به Ac به‌صورت عادی کار می‌کند.
• میزان شارژ: مقدار شارژ باتری از طریق این 4 قطعه led به نمایش گذاشته می‌شود.
• حالت بای پس: هنگامی که یو پی اس برق خود را از مستقیما از شبکه برق می‌گیرد یا نقص فنی دارد و در حال تعمیر است، به‌صورت خودکار رو ی حالت بای پس می‌رود.

6_ صدای بوق از یو پی اس شنیده می‌شود

انواع و مدل‌های مختلف یو پی اس برای اعلام تامین جریان برق از طریق باتری و همچنین نشان دادن خطاهای شکل گرفته، بوق می‌زنند. صدای بوق هر دستگاه یو پی اس هم برای اعلام وضعیت‌های مختلف، کاملا متفاوت است. در جدول زیر به نحوه بوق زدن ups در شرایط مختلف اشاره می‌کنیم:
