لیست 9 تفاوت کلید مینیاتوری و ایزولاتور

در تجهیزات و سیستم‌های الکتریکی به منظور اطمینان از عملکرد ایمن، باید تدابیری اتخاذ شود تا بتوان از عدم بروز خطای الکتریکی و وارد شدن آسیب به سیستم جلوگیری کرد. در تابلو برق به عنوان یکی از مهم‌ترین تأسیسات الکتریکی، از تجهیزات حفاظتی بسیاری استفاده می‌شود که می‌توانند روند کارکرد ایمن را تضمین کنند. کلید ایزولاتور و کلید مینیاتوری دو نمونه بارز از این تجهیزات هستند که در همه تأسیسات الکتریکی مورد استفاده قرار می‌گیرند. کلید ایزولاتور و کلید مینیاتوری ارتباط عملکردی نزدیکی با هم داشته و به همین دلیل معمولا به جای هم استفاده می‌شوند. با اینکه هر دو کلید در زمان بروز مشکل جریان، عملکرد مشابهی در قطع مدارهای الکتریکی دارند اما دارای یک سری تفاوت‌ها هستند که باید مورد توجه قرار بگیرد. در این مقاله ابتدا این دو تجهیز را تعریف می‌کنیم و سپس به بررسی تفاوت کلید مینیاتوری و ایزولاتور در جنبه‌های مختلف می‌پردازیم.

تعریف کلید ایزولاتور

کلید ایزولاتور که با نام جدا کننده نیز شناخته می‌شود یک قطعه سوئیچینگ به حساب می‌آید که در شرایط خارج از بار، یعنی زمانی که هیچ جریانی در حال عبور از مدار نیست کار می‌کند. از این کلید به عنوان یک قطعه الکتریکی استفاده می‌شود تا بتواند بخشی از تجهیزات الکتریکی از تغذیه را به صورت کامل جدا کند. در واقع در شرایطی که نیاز به تعمیر و نگهداری وجود دارد و نیاز است که کل جریان‌های متصل از تابلو و مصرف کننده قطع شود، از کلید ایزولاتور استفاده می‌شود.

همانطور که گفته شد کلیدهای ایزولاتور زمانی که جریان از مدار عبور نمی‌کند و به منظور تعمیر و نگهداری از تجهیزات مورد استفاده قرار می‌گیرند؛ از این نوع کلیدها می‌توان هم در سیستم‌های AC و هم در سیستم‌های DC استفاده کرد. این کلیدها با فراهم کردن شرایط لازم برای تعمیر و نگهداری سریع سیستم می‌توانند از وارد شدن آسیب به سخت‌افزار مدار جلوگیری کنند. به همین منظور یک قسمت حیاتی در سیستم‌های الکتریکی هستند که از مدارها در برابر اضافه بار، خطاها و اتصال‌های کوتاه محافظت می‌کنند.

در خصوص کلید ایزولاتور باید به این نکته اشاره کرد که قطع و وصل شدن آن‌ها به صورت دستی انجام می‌شود و در صورتی که در مدار جریان عبوری وجود داشته باشد، نمی‌توانند آن را قطع کنند. نکته دیگر در مورد کلید ایزولاتور این است که برخی از آن‌ها اتصال به زمین داشته و در این شرایط می‌توانند از تکنسین تعمیر و نگهداری و همچنین تابلو برق در برابر خطاهای احتمالی محافظت کنند.

انواع کلید ایزولاتور

مشاهده همه

•

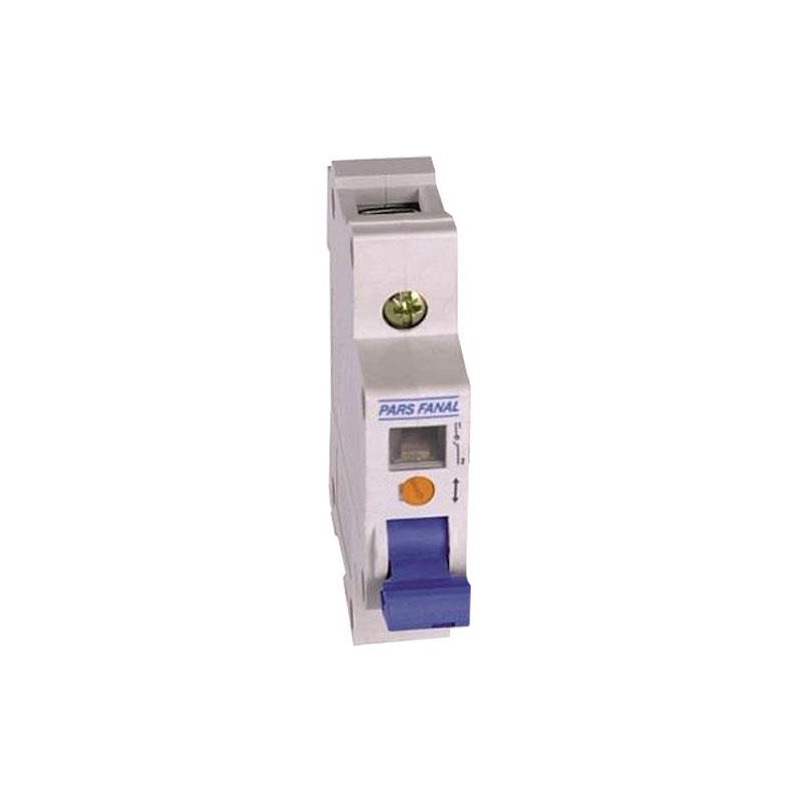

  ایزولاتور سوئیچ قفل شو 1 پل 25 آمپر پارس فانال مدل PFI-100
  174,300 تومان
•
  ایزولاتور سوئیچ قفل شو 1 پل 32 آمپر پارس فانال مدل PFI-100
  174,300 تومان
•
  ایزولاتور سوئیچ قفل شو 1 پل 40 آمپر پارس فانال مدل PFI-100
  174,300 تومان
•
  ایزولاتور سوئیچ قفل شو 1 پل 63 آمپر پارس فانال مدل PFI-100
  193,200 تومان

تعریف کلید مینیاتوری

کلید مینیاتوری چیست؟ در خصوص کلید مینیاتوری باید گفت که یکی از انواع کلید محافظ است که به منظور حفاظت از مدارها و سیستم‌های الکتریکی در شرایط اتصال کوتاه یا اضافه بار مورد استفاده قرار می‌گیرند. از انواع کلیدهای محافظ که کلید مینیاتوری نیز جزو آن است می‌توان به موارد زیر اشاره کرد:

• کلید مینیاتوری MCB
• کلید کامپکت یا کلید اتوماتیک MCCB
• کلید هوایی ACB
• دژنکتور
• کلید حرارتی MPCB
• بی‌متال

کلید مینیاتوری یا به طور کلی کلیدهای محافظ یکی از حیاتی‌ترین بخش‌های سیستم الکتریکی بوده و به عنوان یک ابزار ایمنی در سیستم شناخته می‌شوند. نقش اصلی این کلیدها در مدار محافظت از آن در برابر شرایط اضافه بار، خطا و اتصال کوتاه است. کلیدهای محافظ از جمله کلید مینیاتوری می‌توانند چنین خطاهایی را در سیستم را تشخیص داده و به منظور جلوگیری از وارد شدن آسیب بیشتر، جریان برق در مدار را قطع کنند که این کار می‌تواند به صورت اتوماتیک یا دستی انجام شود.

کلیدهای محافظ از جمله کلید مینیاتوری به سیستم جذب جرقه حاصل از قطع مجهز شده‌اند. این ویژگی شرایطی را فراهم می‌کند که قوس الکتریکی و جرقه‌ها در یک محیط خلأ یا کنترل شده مهار شوند. یکی از مواردی که می‌تواند به سیستم آسیب جدی وارد کند، جرقه‌ها هستند. اما کلیدهای محافظ به دلیل برخورداری از این ویژگی با قطع جریان می‌توانند از وارد شدن آسیب جلوگیری کنند. برای آشنایی با انواع کلید مینیاتوری مقاله”معرفی انواع کلید مینیاتوری و کاربرد آنها ” را بخوانید.

انواع کلید مینیاتوری

مشاهده همه

•
  کلید مینیاتوری تک پل 6 آمپر مدل VS6-1C06 ویسنا
  190,000 تومان
•
  کلید مینیاتوری تک پل 10 آمپر مدل VS6-1C10 ویسنا
  190,000 تومان
•
  کلید مینیاتوری تک پل 16 آمپر مدل VS6-1C16 ویسنا
  190,000 تومان
•
  کلید مینیاتوری تک پل 20 آمپر مدل VS6-1C20 ویسنا
  190,000 تومان

9 تفاوت کلید ایزولاتور و کلید مینیاتوری

همانطور که گفته شد شاید در نگاه اول عملکرد کلی کلید ایزولاتور و کلید مینیاتوری شباهت داشته باشد، اما این دو نوع کلید از جنبه‌های مختلف دارای تفاوت‌هایی هستند که در زمان استفاده در سیستم الکتریکی باید مورد توجه قرار بگیرد.

1- تفاوت در عملکرد

کلید ایزولاتور به این شکل عمل می‌کند که بخشی از سیستم که دارای ایراد است را از مدار خارج کرده تا بتوان تعمیر و نگهداری آن را در شرایط ایمن انجام داد. در مقابل کلید مینیاتوری به عنوان کلید محافظ به صورت خودکار عمل کرده و در زمان بروز خطا، کل سیستم را به صورت خودکار قطع می‌کند. کلیدهای ایزولاتور در صورتی که منبع تغذیه قطع شده باشد، فقط به صورت دستی قطع می‌شود.

2- تفاوت در ساختار

کلید ایزولاتور یک کلید مکانیکی ساده بوده و به سیستم خاموش کننده جرقه مجهز نیست. در مقابل کلید مینیاتوری یک کلید الکترومکانیکی بوده و با مکانیسم درون خود می‌تواند قوس‌های الکتریکی یا جرقه‌ها را مهار و دفع کند.

3- تفاوت در نصب

از مهمترین تفاوت‌های کلید مینیاتوری و ایزولاتور در نصب است. کلید ایزولاتور قبل یا بعد از مدار نصب می‌شود در حالی که کلید مینیاتوری به عنوان یک کلید محافظ در داخل مدار نصب می‌شود. با توجه به اینکه کلید مینیاتوری در شرایط زیر بار نیز قابل قطع کردن است، امکان نصب با وصل بودن منبع را دارد اما در کلید ایزولاتور باید منبع قطع باشد.

4- تفاوت در کاربرد

کلیدهای ایزولاتور بیشتر کاربرد صنعتی دارند و در تابلوهای برق صنعتی به کار می‌روند در حالی که کلید مینیاتوری به غیر از کاربرد صنعتی در محیط‌های مختلف به ویژه محیط خانگی نیز مورد استفاده قرار می‌گیرد.

5- تفاوت در قطع بار

در خصوص کلید ایزولاتور باید به این موضوع اشاره کرد که در شرایط زیر بار قابل قطع نیست. زیرا این کلید امکان تشخیص خطا را ندارد. در حالی که این شرایط در کلید مینیاتوری کاملا بر عکس است.

6- ظرفیت تحمل

با توجه به اینکه کلید ایزولاتور یک کلید قابل قطع زیر بار نیست در صورت استفاده در شرایط بارگیری دچار حریق می‌شود. در مقابل کلیدهای مینیاتوری ظرفیت تحمل بالاتری دارند.

7- تفاوت در ظاهر

با توجه به فرایند دستی قطع در کلیدهای ایزولاتور، می‌توان قطع بودن آن را مشاهده و رؤیت کرد. این موضوع در برخی از کلیدهای محافظ و مینیاتوری قابل تشخیص نیست.

8- تفاوت در ایمنی

یکی از مهم‌ترین موارد تفاوت کلید ایزولاتور و کلید مینیاتوری مربوط به ایمنی آن‌ها می‌شود. کلید ایزولاتور با عملکرد خود می‌تواند شرایط ایمنی مطمئن‌تری برای تکنسین‌های مراقیت و نگهداری از تابلو برق فراهم کند. با توجه به قطع کامل منبع تغذیه پیش از تغییر وضعیت کلید ایزولاتور و همچنین امکان مشاهده قطع شدن آن‌ها باعث می‌شود که این نوع کلیدها در مقایسه با سایر کلیدها از قابلیت اطمینان بیشتری برخوردار باشند.

جریان‌های تله‌ای که ممکن است در منابع الکتریکی و محافظ‌ها به دلیل خاصیت خازنی ذخیره شود، در صورت استفاده از کلید ایزولاتور به کلی حذف خواهد شد. همچنین امکان استفاده از کلید ارت به صورت تک یا دو گانه در کلید ایزولاتور باعث می‌شود این کلیدها از نظر ایمنی، عملکرد بهتر و مطمئن‌تری داشته باشند.

9- تفاوت در قیمت

در خصوص تفاوت قیمت کلیدهای ایزولاتور و مینیاتوری نیز باید به این موضوع اشاره کرد که کلیدهای ایزولاتور به دلیل ساختار ساده‌تر از قیمت کمتری نیز برخوردار هستند.

سخن پایانی

کلیدهای ایزولاتور و کلیدهای مینیاتوری از تجهیزات حفاظتی و ایمنی بسیار مهم در سیستم‌های الکتریکی و تابلوهای برق هستند. این کلیدها با عملکرد خود می‌توانند از آسیب‌های مختلف جلوگیری کنند. با وجود شباهتی که در عملکرد این دو کلید مشاهده می‌شود، اما این دو کلید تفاوت‌های زیادی دارند که باعث شده کاربرد متفاوتی در سیستم‌های الکتریکی داشته باشند.
