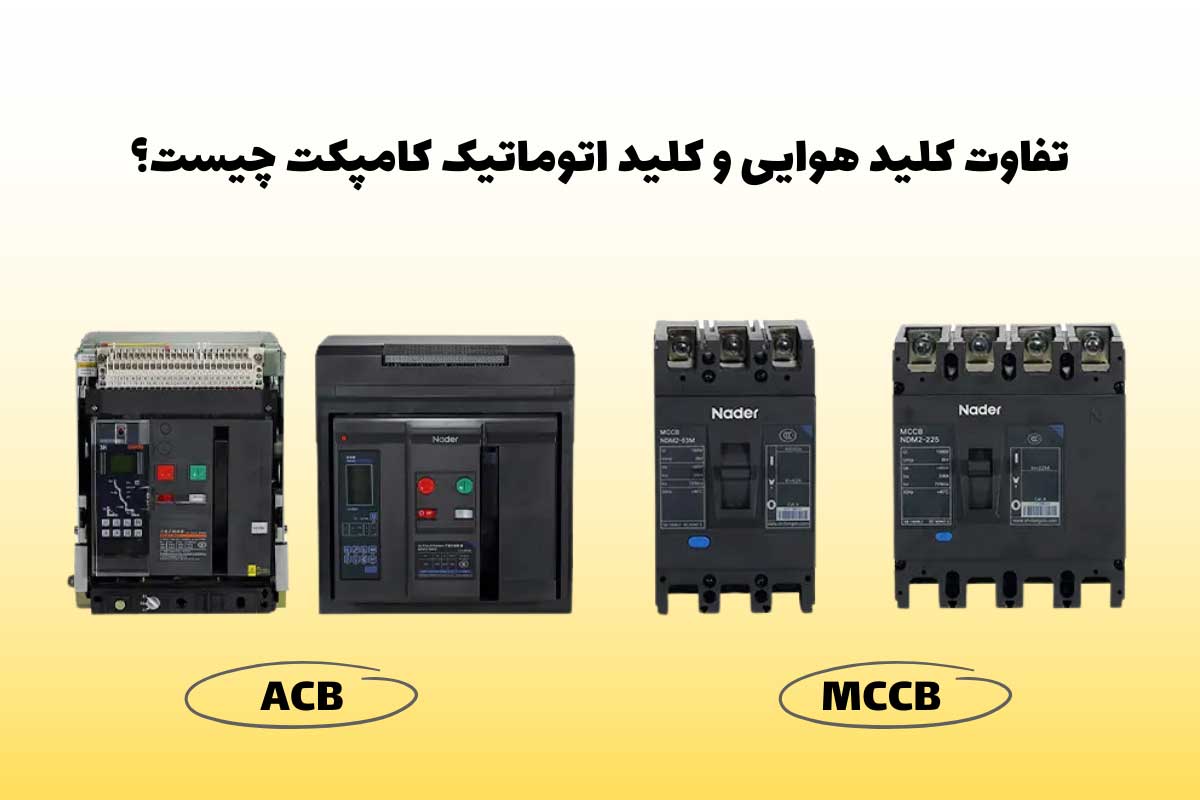

8 تفاوت کلید هوایی و کلید اتوماتیک کامپکت

با‌توجه به حساسیت زیاد تاسیسات برقی و همچنین هزینه‌های سرسام‌آوری که خسارات ناشی از نوسانات برق می‌توانند ایجاد کنند، بهتر است به‌دنبال بهترین روش برای محافظت از مدار‌ها و تجهیزات الکتریکی خود باشیم. کلید هوایی (ACB) و کلید اتوماتیک کامپکت (MCCB) دو نوع رایج کلید‌ برای محافظت از سیستم‌های الکتریکی هستند. از کلید‌های هوایی معمولا برای حفاظت از مدار‌های با جریان بالا در ایستگاه‌های توزیع برق و کنترل پنل‌های برق (تابلو برق) استفاده می‌شود. از طرف دیگر، کلید‌های اتوماتیک کامپکت نیز برای کنترل و محافظت از جریان برق در آمپر‌های بالا طراحی شده‌اند.

اگر می‌خواهید در زمان انتخاب بین کلید هوایی و کلید اتوماتیک کامپکت بهترین تصمیم ممکن را بگیرید، پیشنهاد می‌کنیم ادامه این مقاله را دنبال کنید. در اینجا، ما به بررسی دقیق‌تر شباهت‌ها و تفاوت‌های این دو کلید می‌پردازیم و به نکات کلیدی در انتخاب مناسب‌ترین گزینه اشاره می‌کنیم. با ما همراه باشید.

جدول مقایسه تفاوت‌ کلید کمپکت با هوایی

جدول زیر، یک مقایسه کلی و جامع از این دو نوع کلید را نشان می‌دهد:

	کلید اتوماتیک کامپکت (MCCB)	کلید هوایی (ACB)
نام کامل	مخفف Molded Case Circuit Breaker است.	مخفف Air Circuit Breaker است.
تعریف	یک وسیله ایمنی الکتریکی است که از مدار الکتریکی در‌برابر جریان بیش‌از‌حد محافظت می‌کند. جریان بیش‌از‌حد می‌تواند در اثر اضافه بار یا اتصال کوتاه ایجاد شود.	یک وسیله سوئیچینگ الکتریکی است که از هوا به‌عنوان وسیله خاموش کردن جرقه استفاده می‌کند.
جریان نامی	جریان نامی MCCB کمتر است. جریان نامی معمولی برای MCCB تا 3200 آمپر است.	جریان نامی ACB بیشتر از MCCB است. محدوده جریان برای ACB حدودا 600 آمپر تا 10 کیلوآمپر است.
ظرفیت شکست	ظرفیت شکست MCCB کمتر از ACB است.	ACB ظرفیت شکست نسبتا بالایی دارد.
دسته‌بندی استفاده	MCCB در دسته استفاده «A» قرار می‌گیرد. کلید‌های دسته A معمولا بدون تاخیر زمانی عمدی برای حفاظت در‌برابر شرایط اتصال کوتاه عمل می‌کنند.	ACB در دسته استفاده «B» قرار می‌گیرند. کلیدهای این دسته به‌گونه‌ای طراحی شده‌اند که می‌توانند با تاخیر زمانی عمدی عمل کنند و به این ترتیب، در شرایط اتصال کوتاه، عملکرد بهتری دارند.
عملیات	MCCB‌ها عملکرد مغناطیسی یا حرارتی دارند.	ACB‌ها عملکرد حرارتی مغناطیسی دارند.
تنظیم آستانه تریپ	تنظیم آستانه تریپ MCCB آسان است.	تنظیم آستانه تریپ ACB کمی پیچیده‌تر از MCCB است.
سازگاری انتهای بار (Load end)	MCCB به‌دلیل عملکرد مکرر با دقت بالا برای استفاده در انتهای بار سازگار است.	ACB به‌دلیل عملکرد کمتر، برای استفاده در انتهای بار سازگار نیست.
دقت	دقت MCCB بیشتر از ACB است.	ACB دقت کمتری دارد.
مناسب بودن	MCCB‌ها برای پنل‌های LT با جریان پایین (تنش پایین) مناسب هستند.	ACB‌ها برای پنل‌های LT با جریان بالا مناسب هستند.
جریان نامی اتصال کوتاه	جریان نامی اتصال کوتاه برای MCCB تا 100 کیلو‌آمپر است.	جریان نامی اتصال کوتاه برای ACB تا 150 کیلو‌آمپر است.
زمان سنجش اتصال کوتاه	برای MCCB، زمان لازم برای سنجش اتصال کوتاه حدود 9 میلی‌ثانیه است.	برای ACB، زمان لازم برای سنجش اتصال کوتاه حدود 30 میلی‌ثانیه است.
ولتاژ نامی	پایین‌تر (زیر 660 ولت)	بالاتر (تا 1140 ولت)
دامنه کاربرد	مناسب برای سوئیچ اصلی	مناسب برای سوئیچ شاخه
حالت عملیات	دارای حالت تغییر کمتر، عمدتا دستگیره، همچنین با مکانیزم محرک موتور	دارای حالت تغییرات مختلف مانند دستگیره، آهنربای الکتریکی اهرمی و عملکرد موتور
حفاظت تماس	خوب	ضعیف
تعمیر و نگهداری	سخت‌تر از ACB است.	راحت‌تر از MCCB است.
حالت نصب	می توان آن را به‌صورت جداگانه یا در محفظه سوئیچ نصب کرد.	مناسب برای نصب در محفظه سوئیچ. دارای تجهیزاتی با ساختار کشویی است.
عملکرد ایزوله‌سازی	بدتر	بهتر
اندازه	کوچک‌تر	بزرگ‌تر
قیمت	پایین‌تر	بالا‌تر

کدام کلید مناسب‌تر است؛ کلید هوایی یا کامپکت؟

اینکه کدام یک از کلید‌های ACB و MCCB مناسب‌تر است به این بستگی دارد که تاسیسات الکتریکی شما به چه ولتاژ و جریانی نیاز دارد. به‌عنوان مثال، MCCB‌ها معمولا برای تاسیسات با ولتاژ متوسط، مانند تاسیسات برق ساختمان‌های تجاری، تاسیسات صنعتی کوچک و مدارهای حفاظتی موتور انتخاب بهتری هستند. این کلید‌ها کاملا فشرده و مقرون‌به‌صرفه هستند و از تاسیسات شما در‌برابر اضافه بار و اتصال کوتاه محافظت می‌کنند.

از طرف دیگر، ACB‌ها برای سیستم‌های صنعتی با ولتاژ بالا که نیاز به حفاظت قوی در‌برابر خطاهای شدید دارند، مانند شبکه‌هایی که در نیروگاه‌ها یا تاسیسات صنعتی بزرگ هستند، مناسب‌تر‌اند. همچنین، ACB‌ها انعطاف‌پذیری لازم برای تنظیم شرایط مختلف خطا و مدیریت بارهای جریان بالا را دارند.

در‌نهایت، مواردی مانند ولتاژ، جریان و نیازهای حفاظتی سیستم شما مشخص می‌کند که کدام کلید برای داشتن عملکرد و ایمنی بهینه تاسیسات برق‌تان مناسب‌تر است.

۸ تفاوت‌ کلید هوایی و کامپکت

در این قسمت، به بررسی برخی از تفاوت‌های کلید هوایی و کلید کامپت می‌پردازیم:

1. جریان نامی

یکی از اساسی‌ترین تفاوت‌های بین ABB و MCCB میزان جریان نامی آن‌هاست. محدوده معمول جریان نامی MCCB تا 32000 آمپر است که کمتر از ACB است. جریان نامی ACB نیز بالاتر از MCCB است که بین 600 تا 10 کیلوآمپر قرار دارد.

2. قابلیت شکستن مدار

MCCB نسبت به ACB ظرفیت شکست کمتری دارد. این در حالی است که ACB توانایی قطع مدار بالاتری دارد.

3. نحوه عملکرد

هر دو کلید، مدار را در‌صورت بروز نقص قطع می‌کنند، اما یکی حفاظت و کنترل بیشتری را ارائه می‌دهد. به‌طور کلی، MCCB در مقایسه با ACB دارای ویژگی‌های کمتری است. همچنین، اضافه کردن لوازم جانبی بیشتر در ACB بسیار راحت‌تر است.

4. کالیبره کردن آستانه تریپ

تنظیم آستانه تریپ در MCCB آسان است. اما این تنظیمات در ACB تا حدودی پیچیده‌تر است.

5. ولتاژ

کلید ACB می‌تواند با جریان یا ولتاژ بالا کار کند. از طرف دیگر، ساختار MCCB به‌گونه‌ای است که فقط مدارهای ولتاژ پایین را تحمل می‌کند.

6. اندازه

ACB از نظر اندازه فیزیکی سه تا چهار برابر بزرگتر از MCCB است. MCCB‌ها برای کار با جریان کمتر طراحی شده‌اند، به همین دلیل است که کوچکتر از ACB‌ها هستند.

7. دقت

MCCB‌ها از فناوری‌های بیشتری استفاده می‌کنند و به همین دلیل دقیق‌تر از ACB هستند. پیشرفت تکنولوژی باعث افزایش دقت و صحت این نوع کلید شده‌است. در زمان انتخاب ACB برای مدار، معمولا به ولتاژهای عملیاتی و خطا توجه بیشتری می‌شود.

8. هزینه

هزینه یکی دیگر از تفاوت‌های عمده MCCB و ACB است. معمولا قیمت ACB‌ها بیشتر از MCCB است. این بالا بودن قیمت به‌دلیل ساختار پیچیده‌تر ACB است.

شباهت کلید هوایی و کلید کمپکت در چیست؟

مهم‌ترین شباهت‌های کلید ACB و کلید MCCB عبارتند از:

کاربرد در صنایع: هر دو نوع کلید در تاسیسات برق صنعتی و تجاری مورد‌استفاده قرار می‌گیرند.
تعمیر و نگهداری: هر دو نوع کلید به‌دلیل تجهیزات اضافی و پیچیدگی، نیاز به نگهداری و بررسی دوره‌ای دارند تا امنیت تاسیسات را تضمین کنند.
عملکرد حفاظتی: از هر دو نوع کلید برای حفاظت از مدارها در‌برابر اضافه بار و اتصال کوتاه استفاده می‌شود و می‌توانند جریان الکتریکی را قطع و وصل کنند.
واحد ‌های تریپ: هر دو نوع کلید می‌توانند دارای سیستم‌های تریپ الکتریکی، مغناطیسی یا حرارتی باشند.

کلید کامپکت چیست؟

کلید MCCB در زمانی که جریان از میزان تنظیم تریپ فراتر رفت، جریان را به‌صورت خودکار قطع می‌کند. محفظه پلاستیکی MCCB به محفظه دستگاه اطلاق می‌شود که از یک عایق پلاستیکی برای جداسازی بین هادی‌ها و قسمت فلزی متصل به زمین استفاده می‌کند. MCCB‌ها معمولا شامل واحدهای تریپ مغناطیسی حرارتی هستند. البته MCCB‌های بزرگ به سنسورهای تریپ حالت جامد نیز مجهز هستند. این کلید‌ها به‌دلیل ساختار بسیار فشرده، به سختی سرویس می‌شوند.

لیست قیمت و خرید کلید اتوماتیک

کاربردهای کلید کامپکت

MCCB‌ها معمولا در محیط‌های تجاری که در آن‌ها، سیستم‌های ولتاژ متوسط نیاز به حفاظت قابل‌اعتماد دارند، استفاده می‌شوند. به‌عنوان مثال، در ساختمان‌های اداری، مراکز خرید و هتل‌ها، MCCB‌ها می‌توانند از مدارهای روشنایی، سیستم‌های آسانسور و واحدهای HVAC محافظت ‌کنند. آن‌ها برای تاسیساتی که محافظت در‌برابر ولتاژ بالا مورد‌نیاز نیست، اما لازم است که در زمان بروز خطا اتصال قطع شود، راه‌حل همه‌کاره و مقرون‌به‌صرفه‌تری هستند.

بهترین برند کلید اتوماتیک کامپکت چیست؟

در حال حاضر، برند‌های شناخته‌شده و معتبر داخلی و خارجی مختلفی در حال ساخت و عرضه انواع کلید‌های کامپت هستند. برند‌هایی نظیر چانت، الکترو کاوه، کانل، هیوندای، پارس فانال، اشنایدر، پارس اروند و… وجود دارند که همگی دارای بالاترین کیفیت محصولات و خدمات هستند.

بهترین برندهای کلید اتوماتیک در بازار ایران

کلید هوایی چیست؟

کلید ACB وسیله‌ای است که می‌تواند جریان را در مدار معمولی روشن، حمل و یا قطع کند و همچنین در شرایط مدار غیرعادی مشخص‌شده، می‌تواند به دفعات مشخصی جریان برق را وصل و قطع کرده و انتقال دهد. این کلید برای توزیع انرژی الکتریکی و محافظت از خطوط و تجهیزات منبع تغذیه در‌برابر اضافه بار، ولتاژ، اتصال کوتاه و… استفاده می‌شود.

کاربردهای کلید هوایی

معمولا در صنایعی که حفاظت در‌برابر ولتاژ بالا ضروری است، از ACB استفاده می‌شود. این کلید‌ها مجهز به سیستم‌های قدرت سنگین هستند و انعطاف‌پذیری بیشتری در تنظیم شرایط مختلف خطا دارند. ACB‌ها به شما کمک می‌کنند تا از تجهیزات بزرگ و شبکه‌های الکتریکی در‌برابر خرابی‌های فاجعه‌بار ناشی از اضافه بار یا اتصال کوتاه محافظت کنید.

بهترین برند کلید هوایی چیست؟

انواع کلید هوایی مانند کلید‌های اتوماتیک توسط برند‌های مختلف و شناخته‌شده‌ای تولید و عرضه می‌شوند. برخی از این برند‌ها عبارتند از الکترو کاوه، چانت، کانل، هیوندای، اشنایدر، پارس فانال، پارس اروند.

برای حفاظت سیستم بزرگ کلید هوایی بهتره یا کامپکت؟

کلید هوایی (ACB) برای حفاظت از سیستم‌های بزرگ، گزینه بهتری نسبت به MCCB است؛ زیرا این نوع کلید‌ها برای کاربردهای با ولتاژ و جریان بالا طراحی شده‌اند و می‌توانند بارهای سنگین را به‌خوبی مدیریت کنند. این کلیدها به‌دلیل قابلیت‌های حفاظتی قوی و توانایی در تحمل جریان‌های خطا، برای محیط‌های صنعتی و نیروگاه‌ها مناسب‌تر هستند. کلید‌های اتوماتیک کامپکت MCCB نیز بیشتر برای کاربردهای با ولتاژ متوسط و بارهای کمتر مناسب هستند و در سیستم‌های کوچک‌تر و تجاری استفاده می‌شوند.

تعمیر و نگهداری کلید هوایی آسان‌تر است یا کلید کامپکت؟

معمولا تعمیر و نگهداری کلید هوایی ACB آسان‌تر از کلید اتوماتیک کامپکت MCCB است. ACBها به‌دلیل طراحی قوی (robust) و قابلیت تعمیر، فرایند عیب‌یابی و رفع خطای راحت‌تری دارند. در مقابل، MCCB‌ها معمولا تعمیر و نگهداری دشوار‌تری دارند.

آیا نصب کلید هوایی سخت‌تر از کلید کامپکت است؟

ACB‌ها به‌دلیل اندازه بزرگتر و طراحی پیچیده‌تر، نیاز به فضای بیشتری دارند و برای نصب آن‌ها به تجهیزات و مهارت‌های خاصی نیاز دارید. در مقابل، MCCB‌ها به‌دلیل ابعاد کوچک‌تر و طراحی ساده‌تر، نصب آسان‌تری دارند و معمولا فضای محدودی را اشغال می‌کنند.

هزینه خرید کلید هوایی بیشتر است یا کلید کامپکت؟

هزینه خرید کلید هوایی معمولا بیشتر از کلید اتوماتیک کامپکت است. ACBها به‌دلیل طراحی پیچیده‌تر و قابلیت‌های حفاظتی بالاتر، برای کاربردهای صنعتی و ولتاژهای بالا مناسب‌تر هستند و به همین دلیل قیمت بالاتری دارند. در مقابل، MCCB‌ها گزینه‌ مقرون‌به‌صرفه‌تری برای کاربردهای متوسط و تجاری هستند.

آیا طول عمر کلید هوایی بیشتر از کلید کامپکت است؟

طول عمر کلید هوایی در مقایسه با کلید کامپکت بیشتر است. ACB‌ها برای کار در تاسیسات سنگین و صنعتی مناسب‌تر هستند و می‌توانند در شرایط سخت‌تری به کار خود ادامه دهند.

کدام کلید برای خانه و کدام کلید برای صنایع کاربرد دارد؛ کامپکت یا هوایی؟

کلید هوایی معمولا برای کاربردهای صنعتی و ولتاژهای بالا طراحی شده‌است و به‌دلیل قابلیت‌های حفاظتی و تحمل بارهای سنگین، در محیط‌های صنعتی با شرایط سخت مانند نیروگاه‌ها و کارخانه‌های بزرگ استفاده می‌شود.

کلید اتوماتیک کامپکت نیز بیشتر برای کاربردهای مسکونی و تجاری مناسب است و به‌دلیل ابعاد کوچکتر و طراحی ساده‌تر، برای نصب در فضاهای محدود مانند تابلوهای برق در ساختمان‌های مسکونی و تجاری استفاده می‌شود.
