10 تفاوت کلید اتوماتیک با کلید مینیاتوری (مقایسه کاربردی)

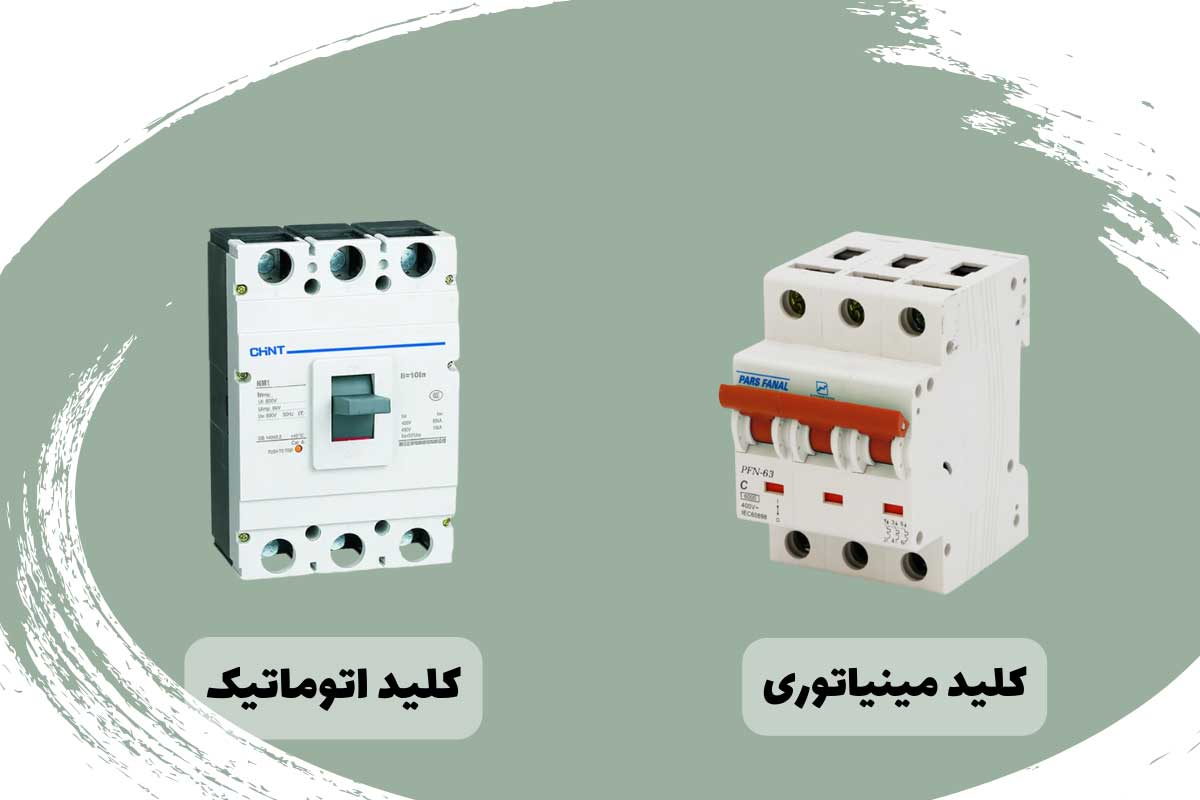

کلید‌ مینیاتوری (MCB) و کلید‌ اتوماتیک (MCCB) دو کلیدی هستند که به‌طور گسترده در سیستم‌های توزیع برق مورد‌استفاده قرار می‌گیرند. کلیدهای مینیاتوری جریان برق را در‌صورت اضافه بار یا اتصال کوتاه قطع می‌کنند و به دلیل ظرفیت پایینی که دارند برای کاربرد‌های خانگی و عمومی مناسب‌تر هستند. کلید‌های اتوماتیک می‌توانند جریان‌های بالاتر برق را تحمل کنند و برای کاربرد‌های صنعتی و تجاری طراحی شده‌اند. این کلید‌ها به دلیل قابل‌تنظیم بودن، انعطاف‌پذیری بیشتری در حفاظت از مدار‌ها دارند. ازاین‌رو، در سیستم‌های بزرگ و پیچیده مورد‌استفاده قرار می‌گیرند.

از آنجایی‌که انتخاب کلید مناسب بر روی ایمنی و کارایی سیستم تاثیر زیادی دارد، در این مقاله، به بررسی دقیق تفاوت کلید مینیاتوری با کلید اتوماتیک و ویژگی‌های هر کدام خواهیم پرداخت.

جدول تفاوت کلید mccb و mcb

جدول زیر، به‌طور خلاصه مقایسه کلید اتوماتیک با کلید مینیاتوری را نشان می‌دهد:

10 تفاوت اصلی کلید اتوماتیک و فیوز مینیاتوری

کلید اتوماتیک و کلید مینیاتوری از اجزای اصلی شبکه‌های الکتریکی هستند. با اینکه هر دو ابزار از شبکه در برابر اضافه بار‌های فعلی و اتصال کوتاه محافظت می‌کنند، از برخی جهات با یکدیگر متفاوت هستند. در اینجا، به 10 تفاوت کلید mccb و mcb می‌پردازیم:

1. اندازه

قابل‌مشاهده‌ترین تفاوت mcb و mccb در اندازه این دو دستگاه است. MCCB‌ها به‌وضوح نسبت به MCB‌ها بزرگتر هستند. ساختار سنگین‌تر آن‌ها به دلیل وجود محفظه ایزوله‌‌کننده، مکانیزم داخلی قوی‌تر و اجزایی است که برای مدیریت جریان برق بیشتر طراحی شده‌اند. همچنین، در MCCB فاصله بیشتری برای اتلاف گرما تخصیص داده شده‌است که این فاصله به تخلیه ایمن جریان‌های انرژی بالاتر در مدارهای فیدر متمرکز بزرگتر کمک می‌کند. در‌نتیجه، ابعاد MCCB معمولا از عرض 52 میلی‌متر تا 140 میلی‌متر برای واحدهای 600 آمپر بسیار بالا متغیر است.

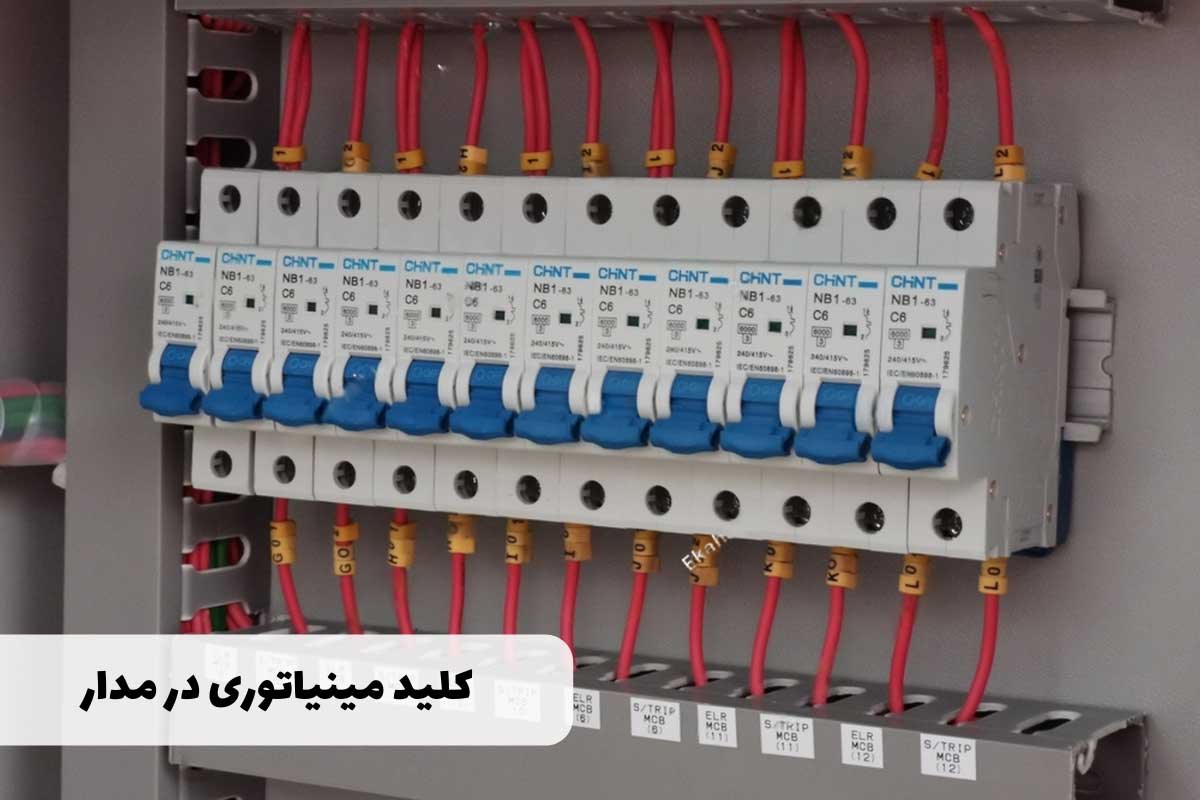

ابعاد کوچکتر MCB‌ها به‌دلیل شدت جریان‌های بار پایین‌تر در قسمت‌های داخلی آن‌هاست. به‌عنوان مثال، یک ماژول تک‌قطبی MCB دارای عرض تقریبی 22 میلی‌متری است.

در MCCB‌های هوشمند مدرن، امکان پیکربندی انعطاف‌پذیر قالب‌های چند‌قطبی (2، 3، 4 قطب) در اندازه‌های استاندارد قاب وجود دارد. MCB‌ها نیز فقط در پیکربندی‌های 1 قطبی، 2 قطبی و 3 قطبی موجود هستند.

2. جریان نامی

جریان نامی یکی از پارامتر‌های اصلی در تعیین نوع کلید مدار است و به حداکثر جریانی می‌گویند که می‌تواند به‌طور مداوم و بدون قطع‌شدن فیوز تامین شود.

MCCB‌ها برای کار با ظرفیت بالاتر بارهای جریان طراحی شده‌اند و درجه‌بندی آن‌ها از 15 آمپر شروع می‌شود و تا 2500 آمپر می‌رسد. این انعطاف‌پذیری به آن‌ها این توانایی را می‌دهد تا نیاز برق ماشین‌آلات صنعتی قدرتمند، سیستم‌های الکتریکی در مقیاس بزرگ و مراکز حیاتی را که باید بدون وقفه کار کنند، به‌راحتی تامین کنند.

MCB‌ها برای کار در جریان‌های کمتر طراحی شده‌اند و معمولا در محیط‌های مسکونی و تجاری نسبتا کوچک تا متوسط از آن‌ها استفاده می‌شود. جریان نامی این دستگاه‌ها معمولا زیر 125 آمپر است. برای محافظت از اکثر مدارهای تجاری سبک می‌توان از یک مینیاتوری C یا D با درجه‌بندی 10A تا 63A استفاده کرد.

3. ظرفیت قطع

ظرفیت قطع، حداکثر جریان اتصال کوتاهی است که یک قطع‌کننده مدار می‌تواند بدون هیچ آسیبی به قطع‌کننده یا ایجاد یک موقعیت خطرناک، قطع کند.

MCCB‌ها بسته به درجه‌بندی و طراحی خود، قادر به قطع جریان‌های ده‌ها هزار آمپر تا حتی میلیون‌ها آمپر هستند. این قابلیت، به آن‌ها اجازه می‌دهد تا جریان‌های اضافه بزرگی را که ممکن است در تجهیزات صنعتی وجود داشته باشد و باعث آسیب رسیدن به تجهیزات و پرسنل شوند، قطع کنند.

MCB‌ها نیز ظرفیت قطع جریان کمتری دارند که معمولا از چند هزار آمپر تا ده‌ها هزار آمپر است. به همین دلیل، بیشتر برای کاربردهای تجاری/خانگی و سبک که جریان‌های خطای کمتر و قابل‌کنترل‌تری دارند، مناسب هستند.

4. نرخ ولتاژ

کلید‌های MCCB و MCB هر دو در سیستم‌های برق ولتاژ پایین استفاده می‌شوند. اما وقتی نوبت به نرخ ولتاژ می‌رسد، در ولتاژهای بالاتر، کلیدهای اتوماتیک نسبت به کلید‌های مینیاتوری مناسب‌تر هستند.

به‌طور کلی، MCB‌ها برای سطوح ولتاژ مسکونی طراحی شده‌اند، در حالی که کلید‌های MCCB می‌توانند در شبکه‌هایی با ولتاژ تا 1100 ولت و حتی بیشتر نیز کار کنند. نرخ بالاتر کلید‌های MCCB به این معنی است که می‌توانید از آن‌ها در شبکه‌های پیچیده و سنگین استفاده کنید.

5. ویژگی‌های عملیاتی

ویژگی‌های عملیاتی یک کلید فیوز به نحوه واکنش آن در زمان گذشتن از حداکثر میزان جریان اشاره دارد. اکثر MCB‌ها از یک مکانیزم یکسان برای خاموش کردن فیوز استفاده می‌کنند، اما انواع مختلف کلید‌های MCCB می‌توانند دارای عملکرد‌های متفاوتی باشند.

این ویژگی‌های عملکردی MCCB شامل تریپ جریان آنی، تریپ‌های تاخیری، تریپ قابل‌تنظیم و موارد دیگر است. تریپ‌ها، ماژول‌هایی هستند که علاوه‌بر قطع مدار، وقوع شرایط غیر‌عادی یا یک خطای الکترونیکی را تشخیص می‌دهند. برخی از انواع کلید‌های اتوماتیک، مانند آن‌هایی که برای محافظت از موتورها استفاده می‌شوند، ممکن است فقط از عملکرد تریپ مغناطیسی استفاده کنند.

6. تعمیر و نگهداری

کلید‌های اتوماتیک نسبت به کلید‌های مینیاتوری نیاز بیشتری به تعمیر و نگهداری دارند. به این دلیل که MCCB دارای قطعات جانبی و مکانیسم پیچیده‌تری است که ممکن است در طول زمان آسیب ببینند یا خراب شود و در نتیجه تعمیر و نگهداری سخت‌تری دارد.

MCB‌ها از نظر طراحی بسیار ساده‌تر هستند و نیاز چندانی به تعمیر و نگهداری ندارند؛ زیرا تنها دارای یک قطعه جانبی به نام کنتاکت کمکی هستند. دلیل دیگر این نیاز کمتر هم این است که MCB‌ها مقادیر کمتری از سطوح جریان و ولتاژ را قطع می‌کنند و در‌نتیجه، کمتر مستعد آسیب هستند.

7. نصب

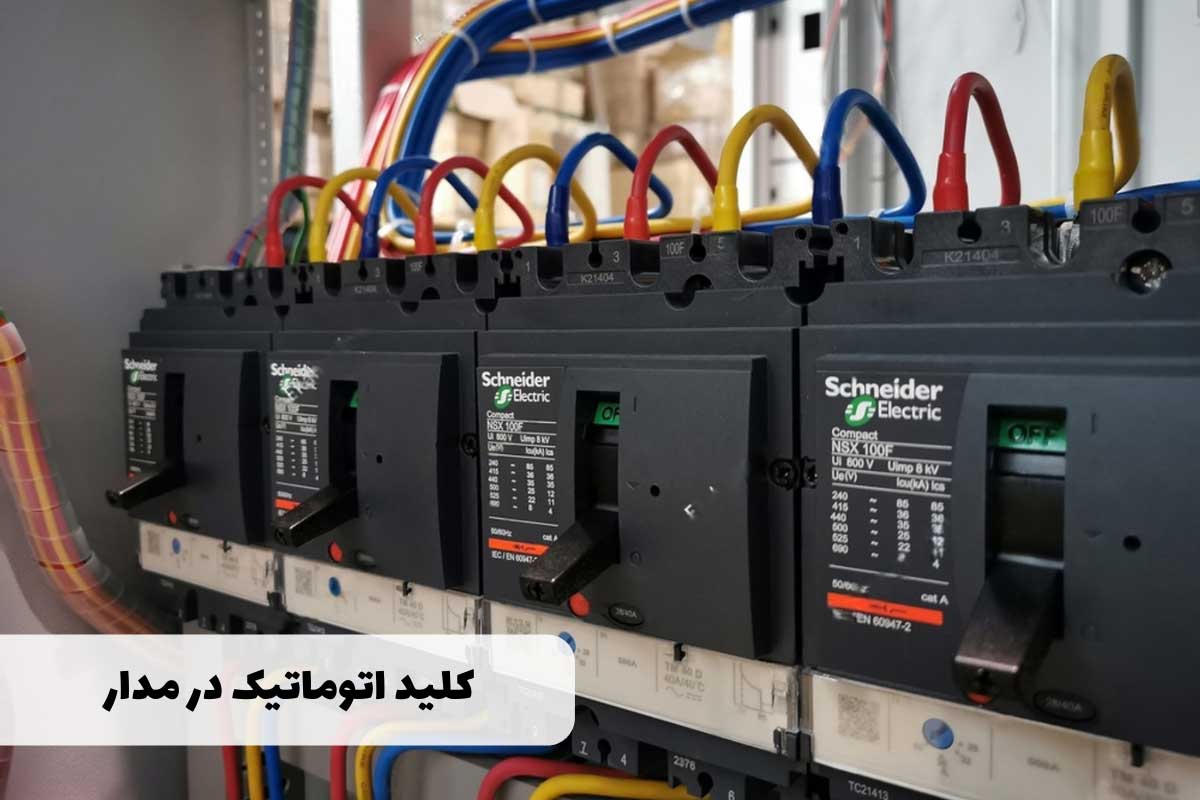

در این ‌بخش از معرفی تفاوت mccb و mcb به نحوه نصب این دو دستگاه می‌پردازیم. MCCB‌ها به دلیل اندازه بزرگترشان، نصب پیچیده‌تری نسبت به یک MCB دارند. اکثر MCB‌ها، دستگاه‌های متصل به ریل یا DIN هستند و معمولا در میانه تابلو برق یا در انتهای تابلو نصب می‌شوند. MCCB‌ها نیز با‌توجه به ظرفیت‌های بالاتری که برای جریان و ولتاژ دارند، معمولا به روش‌های نصب متفاوتی نیاز دارند.

به‌عنوان مثال، برخی از کلید‌های اتوماتیک در ابتدای تابلو و برخی دیگر از انواع کلیدهای اتوماتیک باید در یک محفظه فلزی نصب شوند. محفظه MCCB، از این کلید در‌برابر عوامل محیطی مانند گرد‌و‌غبار، گرما و رطوبت محافظت می‌کند.

8. هزینه

MCCB‌ها به دلیل اندازه بزرگتر و پیچیدگی طراحی، معمولا گران‌تر از MCB‌ها هستند. همچنین، MCCB‌ها دارای ویژگی‌های انعطاف‌پذیری مانند تنظیمات جریان، واحدهای تریپ قابل جابجایی (برای تشخیص خطا بکار می‌رود) و… هستند که دلیلی بر گران‌تر بودنشان است.

قیمت MCCB بسته به دستگاهی که خریداری می‌کنید، می‌تواند تا پنج‌برابر بیشتر از یک کلید مینیاتوری باشد. هرچه کلید MCCB دارای قابلیت‌های بیشتری باشد، به همان نسبت گران‌تر است.

9. کاربردها

تا اینجا فهمیدیم که کلیدهای مدار MCCB و MCB دارای ویژگی‌های خاص خودشان هستند و به همین دلیل، هر کدام برای کاربرد خاصی مناسب‌اند. MCCB‌ها معمولا در محیط‌های صنعتی و تجاری مانند کارخانه‌ها و ساختمان‌های اداری یا مجتمع‌های مسکونی بزرگ استفاده می‌شوند.

MCB‌ها نیز برای محیط‌های مسکونی و تجاری کوچکتر مناسب هستند. در این موارد، اندازه کوچکتر و هزینه کمتر MCB باعث شده که کاربرد بیشتری در سیستم‌های ساده تا متوسط داشته باشد.

10. سیستم کنترل ریموت

همانطور که در جدول بالا اشاره کردیم، MCCB‌ها برخلاف MCB‌ها توانایی کنترل ریموت را دارند. در این کلید‌ها، با کمک تجهیزات جانبی مانند موتور، رله میکرولاجیک، آندر و رله‌های شنت می‌توان شرایط و وضعیت شبکه را مشاهده کرد و در‌صورت نیاز، دستورات لازم را از راه دور اجرا کرد.

چطور بین MCCB و MCB بهترین گزینه را انتخاب کنیم؟

توصیه می‌کنیم در زمان انتخاب بین MCCB و MCB حتما 4 مورد زیر را مشخص کنید:

• نرخ ولتاژ سیستم فیدرهای تغذیه
• جریان نامی مورد‌نیاز بر‌اساس بار متصل
• ظرفیت اتصال کوتاه موجود در نقاط واسط
• امکان نگهداری و طول عمر مورد‌انتظار دستگاه

1. چه زمانی از MCCB استفاده کنیم؟

• زمانیکه جریان اتصال کوتاه در مقادیر بالای 10 کیلو آمپر نیاز به قطع‌شدن دارد.
• جریان بار از رده‌بندی 100 آمپر MCB‌های معمولی فراتر می‌رود.
• به حفاظت سفارشی یا تنظیمات قابل‌تغییر نیاز است.
• لازم است که دستگاه در طول چند دهه، عملکرد قابل‌قبولی داشته باشد.

2. چه زمانی از MCB استفاده کنیم؟

• زمانیکه محدودیت در فضای خالی داریم و امکان نصب دستگاه‌هایی مانند MCCB وجود ندارد. اولویت ما داشتن یک نصب سریع و کم‌هزینه است.
• داشتن حفاظت مغناطیسی حرارتی ثابت کافی است.
• جریان اتصال کوتاه محدود به مقادیر کمتر از 10 کیلو آمپر است.
• مدارهای شاخه‌ای یا بارهای تک فاز 120 یا 230 ولت داریم.

3. چه زمانی از هر دو استفاده کنیم؟

به‌منظور کنترل هزینه و داشتن بهترین عملکرد، می‌توان از MCCB برای تجهیزات توزیع اصلی و از MCB‌های داخلی برای اجزای صفحه کنترل منفرد و شاخه‌های موتور کوچک استفاده کرد.
