کنتاکتور سه فاز چیست؟ بررسی عملکرد، کاربردها، مزایا و معایب

کنتاکتور سه فاز، ابزارهای الکتریکی حیاتی در سیستم‌های قدرت و کنترل هستند که به‌طور خاص برای مدیریت و سوئیچینگ بارهای سه فاز طراحی شده‌اند. این دستگاه‌ها در صنایع مختلف برای کنترل موتورها و تجهیزات سنگین مورد‌استفاده قرار می‌گیرند و به دلیل قابلیت‌های منحصر‌به‌فردی که دارند، نقش مهمی در بهینه‌سازی عملکرد سیستم‌های الکتریکی ایفا می‌کنند. طراحی خاص کنتاکتورهای سه فاز باعث شده‌است که این ابزار‌های الکتریکی بتوانند جریان‌های بالا را بدون ایجاد خطرات جدی کنترل کرده و به حفظ سلامت و افزایش طول‌عمر دستگاه‌ها کمک کنند.

در این مقاله، به‌طور مفصل به بررسی نحوه کارکرد، ویژگی‌ها، اجزای تشکیل‌دهنده، مزایا و معایب استفاده از آن‌ها و همچنین تفاوت‌های کلیدی بین کنتاکتورهای سه فاز و تک فاز خواهیم پرداخت. مطالعه این مقاله به شما کمک می‌کند تا درک بهتری از این ابزار الکتریکی و کاربردهایش در صنعت داشته‌باشید و در زمان انتخاب و خرید تصمیم بهتری بگیرید.

کنتاکتور سه فاز چیست؟

قبل از اینکه به تعریف کنتاکتور سه فاز بپردازیم، باید بدانیم که کنتاکتور چیست و چه نقشی در مدار‌های الکتریکی ایفا می‌کند؟

در دنیای مهندسی برق و توزیع برق، کنتاکتورها اغلب نادیده گرفته می‌شوند، اما در تضمین عملکرد ایمن و کارآمد سیستم‌های الکتریکی مختلف نقش بسیار مهمی دارند. کنتاکتور یک سوئیچ الکتریکی است که برای کنترل خودکار و ریموت (از راه دور) جریان برق در مدارهای الکتریکی استفاده می‌شود. از این دستگاه معمولا برای مدیریت بارهای سنگین و موتورها استفاده می‌شود. مهم‌ترین اجزای کنتاکتورها عبارتند‌از هسته الکترومغناطیس، کنتاکت‌ها و محفظه‌.

نقش اصلی کنتاکتور در مدارهای الکتریکی، فراهم‌کردن امکان کنترل از راه دور و اتوماسیون است. به‌عبارت دیگر، کنتاکتورها به اپراتورها این امکان را می‌دهند که بدون نیاز به تماس مستقیم با مدارهای پرخطر، تجهیزات را روشن و خاموش کنند.

کنتاکتورهای سه فاز برای کار با دستگاه‌هایی که با جریان الکتریکی سه فاز AC کار می‌کنند طراحی شده‌اند و قادر‌ هستند مدارهای الکتریکی جریان بالا را سوئیچ و کنترل ‌کنند. همه کنتاکتورهای سه فاز در دسته‌بندی کنتاکتورهای AC قرار می‌گیرند؛ زیرا فازبندی از ویژگی‌های برق AC است.

کنتاکتورهای سه فاز برای استفاده در موتورهای سه فاز ساخته شده‌اند. با این حال، در‌صورت سیم‌کشی مجدد اتصالات، می‌توانید از آن‌ها برای موتورهای تک فاز نیز استفاده کنید. البته معمولا توصیه می‌شود که از کنتاکتورهای سه فاز و کنتاکتورهای تک فاز با موتورهای مربوط به خودشان استفاده کنید.

در مقاله “معرفی 13 برند برتر و محبوب کنتاکتور در بازار“؛ هیوندای، اشنایدر، الکترو کاوه، رعد، شیوا امواج، چانت، ال اس و پارس فانال برندهای معروفی هستند که برای خرید کنتاکتور سه فاز معرفی شده‌اند.

انواع کنتاکتور سه فاز

مشاهده همه

•
  کنتاکتور 9 آمپر با کنتاکت جانبی کانل مدل XPC-09A18B11
  842,400 تومان
•
  کنتاکتور 9 آمپر DC ال اس مدل MC-9b
  1,466,100 تومان
•
  کنتاکتور 4 پل 25 امپر اتوماتیک JBH کد CA402540A
  1,806,000 تومان
•
  کنتاکتور 4 پل 40 آمپر اتوماتیک JBH کد CA404040A
  2,362,500 تومان

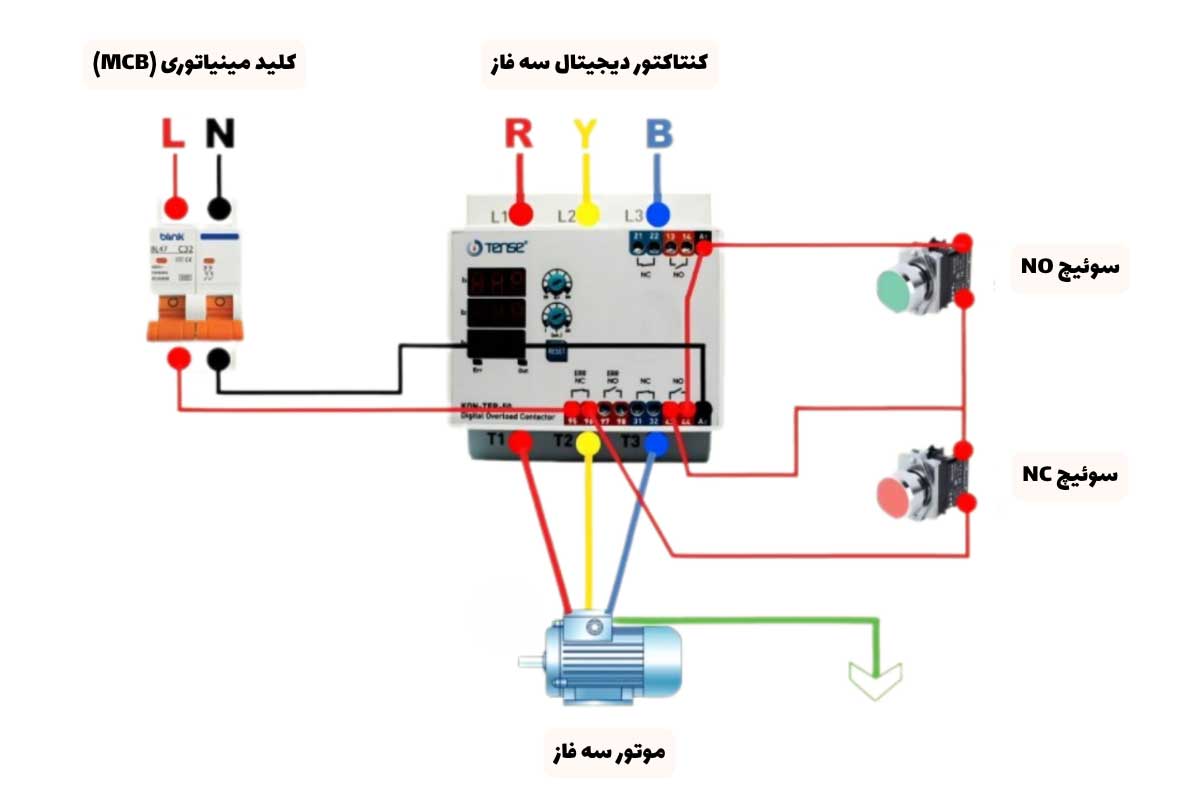

کنتاکتور سه فاز چگونه کار می‌کند؟

کنتاکتور سه فاز یکی از دستگاه‌های کنترل الکتریکی رایج در سیستم‌های قدرت مدرن است که برای مدیریت وضعیت سوئیچینگ موتورها در سیستم‌های AC سه فاز طراحی شده‌است. این کنتاکتورها حداقل از سه کنتاکت تشکیل می‌شوند که با باز و بسته‌کردن آن‌ها، می‌توان عملکرد موتور را کنترل کرد.

اصلی‌ترین نوع کنتاکتور سه فاز، کنتاکتور مغناطیسی است که با تولید یک میدان مغناطیسی قوی عمل می‌کند و کنتاکت‌ها را می‌بندد و زمانی که انرژی مغناطیس کاهش می‌یابد، کنتاکت‌ها به‌طور خودکار باز می‌شوند. به این ترتیب، کنتاکتور سه فاز می‌تواند وضعیت سوئیچینگ موتور را با تنظیم قدرت میدان مغناطیسی کنترل کند.

علاوه‌بر کنتاکتورهای مغناطیسی، نوع دیگری به نام کنتاکتور الکترونیکی وجود دارد که از اجزای الکترونیکی مانند ترانزیستورها برای کنترل وضعیت سوئیچینگ موتور استفاده می‌کند. کنتاکتورهای الکترونیکی نسبت به کنتاکتورهای مغناطیسی دارای کنترل دقیق‌تر، عمر طولانی‌تر و کارایی بالاتری هستند.

برای استفاده صحیح از کنتاکتورهای سه فاز، قبل از استفاده حتما باید مطمئن شوید که پارامترهای موتور و بار با مشخصات و ظرفیت کنتاکتور مطابقت دارد. در‌صورتی که این پارامتر‌ها از ظرفیت کنتاکتور بیشتر باشد، می‌تواند منجر به گرم‌شدن بیش‌از‌حد، آسیب یا حتی آتش‌سوزی شود. همچنین، در زمان استفاده از کنتاکتور سه فاز باید مطمئن شوید که برق پایدار و با‌کیفیت به تاسیسات شما می‌رسد. برق ناپایدار یا ولتاژ پایین می‌تواند باعث سوختن یا خرابی کنتاکتور شود.

مهمترین ویژگی‌های کنتاکتور سه فاز

•  قابلیت کنترل بارهای سنگین: این کنتاکتور‌ها به‌طور خاص برای کنترل بارهای سنگین و موتورها طراحی شده‌اند و می‌توانند جریان‌های بالا را به‌راحتی کنترل کنند.
• عملکرد خودکار: کنتاکتورها با استفاده از سیگنال‌های کنترلی کم‌ولتاژ، بارهای پرقدرت را به‌صورت خودکار روشن و خاموش می‌کنند.
• تنوع در نوع: دو نوع رایج کنتاکتور‌های سه فاز شامل کنتاکتور‌های مغناطیسی و الکترونیکی است که هر کدام برای طیف خاصی از کاربرد‌ها مناسب‌اند.
•  حفاظت در‌برابر بار اضافی: اکثر کنتاکتورهای سه فاز دارای ویژگی‌های حفاظتی مانند حفاظت در‌برابر بار اضافی و ولتاژ پایین هستند که این ویژگی به افزایش ایمنی و قابلیت اطمینان سیستم کمک می‌کند.

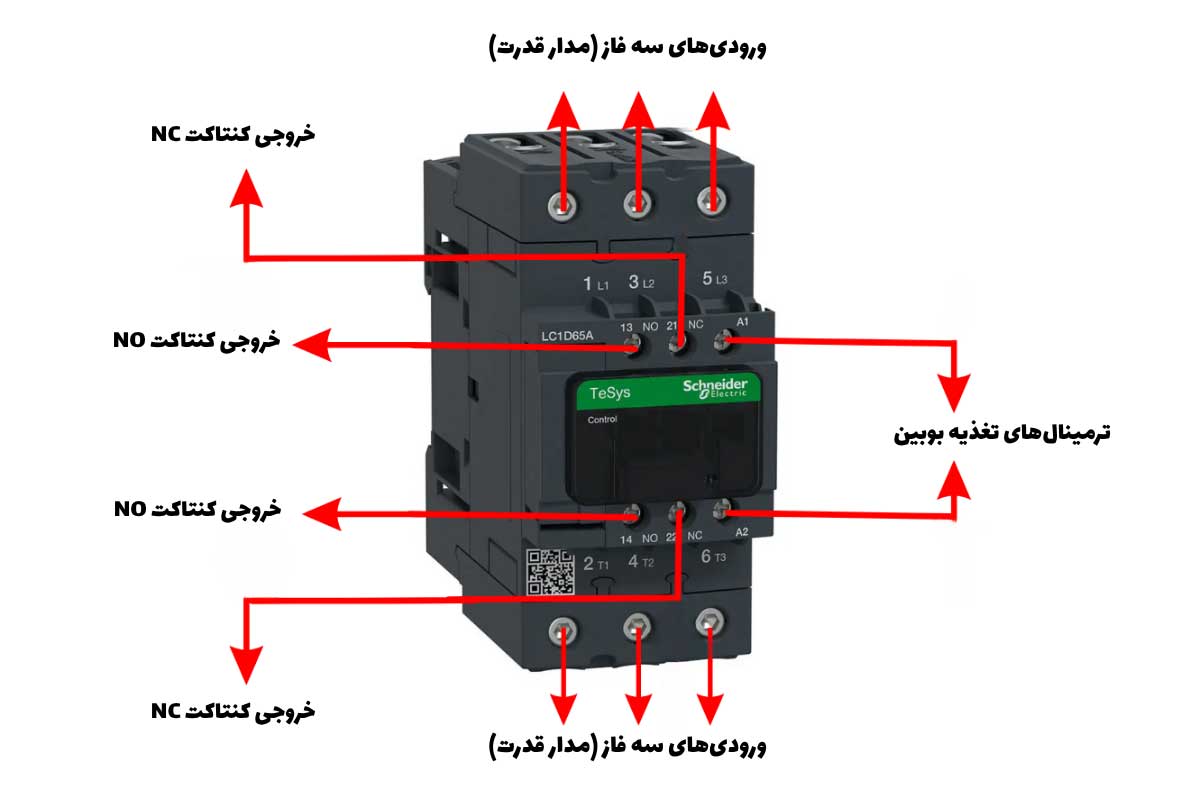

معرفی اجزای کنتاکتور سه فاز

کنتاکتورهای سه فاز از اجزای مختلفی تشکیل شده‌اند که هر کدام از این اجزا نقش خاصی را ایفا می‌کنند. مهم‌ترین اجزای کنتاکتور سه فاز عبارتند‌از:

1. کویل (Coil): کویل با دریافت جریان الکتریکی، میدان مغناطیسی را تولید می‌کند. این میدان باعث جذب هسته متحرک و بسته‌شدن کنتاکت‌ها می‌شود.
2. کنتاکت‌ها (Contacts): کنتاکت‌ها وظیفه قطع و وصل‌کردن جریان برق را بر‌عهده دارند. کنتاکتورها بسته به نوع‌شان شامل کنتاکت‌های قدرت (Power Contacts)، کنتاکت‌های کمکی (Auxiliary Contacts) و کنتاکت‌های فنری (Spring-Loaded Contacts) هستند. کنتاکت ‌های قدرت برای کنترل بار اصلی و کنتاکت‌های کمکی برای کنترل مدارهای جانبی مورد‌استفاده قرار می‌گیرند. کنتاکت‌های فنری نیز به اطمینان از بازگشت کنتاکت‌ها به موقعیت سکون خود در زمان قطع جریان سیم‌پیچ کمک کرده و یکپارچگی مدار را حفظ می‌کنند.
3. سیستم مهار قوس (Arc Suppression System): زمانی که کنتاکت‌ها باز می‌شوند، ممکن است یک قوس الکتریکی تشکیل شود که این قوس می‌تواند به کنتاکت‌ها و اجزای اطراف آن آسیب برساند. یک سیستم مهار قوس مانند ناودان‌های قوس یا کویل‌های انفجاری، به خاموش‌کردن سریع و ایمن این قوس کمک می‌کند.
4. هسته متحرک (Moving Core): این‌ بخش به‌عنوان یک عنصر متحرک عمل کرده و تحت‌تاثیر میدان مغناطیسی کویل حرکت می‌کند تا باز و بسته‌شدن کنتاکت‌ها را مدیریت کند.
5. بدنه (Frame): بدنه کنتاکتور، اجزای داخلی را در جای خود نگه می‌دارد. این بدنه از مواد عایق ساخته می‌شود.
6.  فنر (Spring): فنرها در کنتاکتور برای بازگرداندن هسته متحرک به موقعیت اولیه خود پس از قطع جریان الکتریکی استفاده می‌شوند. این عمل باعث باز‌شدن کنتاکت‌ها می‌شود.
7. پوشش اضافی (Cover): برخی از کنتاکتورها دارای پوشش‌هایی هستند که از بدنه و اجزای داخلی در‌برابر گرد‌و‌غبار و آسیب‌های فیزیکی محافظت می‌کنند.

کاربرد کنتاکتور سه فاز

در دنیای مدرن امروز، کنتاکتورهای سه فاز نقش بسیار مهمی در سیستم‌های الکتریکی صنعتی ایفا می‌کنند و توانسته‌اند تا حد زیادی خیال ما را از بابت ایمنی و افزایش طول‌عمر دستگاه‌ها راحت کنند. یکی از کاربردهای رایج کنتاکتورهای سه فاز، کنترل موتورها است. گزارشی از IEC نشان می‌دهد که ۳۰٪ از مصرف برق صنعتی جهانی به موتورها اختصاص دارد. بنابراین، کنتاکتورهای سه فاز به صنایع کمک می‌کنند تا موتورها را به‌صورت کارآمد و با روش‌های ایمن روشن و خاموش کنند.

یکی دیگر از کاربردهای کنتاکتور‌های سه فاز، کنترل سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع) است. استفاده از کنتاکتورهای سه فاز در این سیستم‌ها، عملکرد قابل‌اعتماد کمپرسورها، فن‌ها و پمپ‌ها را برای بهینه‌سازی مصرف انرژی تضمین می‌کند.

از کاربرد‌های دیگر کنتاکتورهای سه فاز می‌توان به استفاده از آن‌ها در زمینه اتوماسیون و رباتیک اشاره کرد. از کنتاکتورهای سه فاز به‌طور گسترده‌ای برای کنترل ماشین‌آلات پیشرفته و سیستم‌های رباتیک استفاده می‌شود. با توجه به رشد انفجاری صنایع مرتبط با این حوزه، نیاز شدیدی به کنترل‌های قابل اعتمادی مانند کنتاکتورهای سه فاز برای حفاظت از سیستم‌های اتوماسیون و رباتیک در صنایع مختلف احساس می‌شود.

مزایای استفاده از کنتاکتور سه فاز

• کارایی بالا: کنتاکتورهای سه فاز به‌دلیل طراحی منحصر‌به‌فرد خود می‌توانند بارهای سنگین‌تری را نسبت به کنتاکتورهای تک فاز کنترل کنند. از این رو، برای موتورهای بزرگ و تجهیزات صنعتی مناسب‌ هستند.
• پایداری و دوام زیاد: کنتاکتور‌های سه فاز به‌دلیل توزیع بار بهتر، کمتر دچار نوسانات ولتاژ می‌شوند و در‌نتیجه، از نظر عملکرد بسیار پایدار و قابل‌اعتماد هستند.
• کاهش هزینه‌های انرژی در دراز‌مدت: با به کارگیری کنتاکتور‌های سه فاز، هزینه‌های انرژی در دراز‌مدت کمتر می‌شود.
• کنترل بهتر: این کنتاکتورها به‌راحتی بارهای مختلف را کنترل کرده و به این ترتیب امکان مدیریت بهتری بر روی انواع سیستم‌های الکتریکی فراهم می‌کنند.
• طول عمر زیاد: این کنتاکتور‌ها دارای عمر نسبتا زیادی هستند و همچنین، هزینه‌های تعمیر و نگهداری آن‌ها بسیار کم است.

معایب استفاده از کنتاکتور سه فاز

کنتاکتور‌های سه فاز با وجود مزایای بسیار زیادی که دارند، دارای معایبی نیز هستند. برخی از مهم‌ترین معایب کنتاکتور‌های سه فاز عبارتند‌از:

• پیچیدگی بیشتر: کنتاکتور‌های سه فاز سیستم نسبتا پیچیده‌‌ای دارند و به همین دلیل، برای نصب و نگهداری آن‌ها به دانش فنی بالایی نیاز دارید.
• هزینه‌های اولیه بالا: قیمت خرید و هزینه نصب اولیه این کنتاکتور‌ها زیاد است.
• خطرات ایمنی: به‌دلیل اینکه این کنتاکتور‌ها با ولتاژ بالا و بارهای سنگین‌ سر‌و‌کار دارند، در زمان کار با آن‌ها خطرات ایمنی زیادی متوجه شماست. درنتیجه، باید تمام موارد ایمنی را رعایت کنید.
• عدم تطابق با بارهای کوچک: برای بارهای کوچک، استفاده از کنتاکتور‌های سه فاز توصیه نمی‌شود. در این موارد بهتر است از کنتاکتور‌های تک فاز استفاده کنید.

تفاوت کنتاکتور سه فاز با تک فاز

کنتاکتور‌های سه فاز و تک فاز از جهات مختلفی با یکدیگر متفاوت‌اند. برای اینکه بهترین کنتاکتور را برای نوع مصرف‌تان انتخاب کنید، باید با این تفاوت‌ها آشنا باشید. در جدول زیر، تفاوت این دو نوع کنتاکتور را به صورت ساده قابل مشاهده است. برای اطلاع از جزئیات بیشتر این تفاوت‌ها مطلب “8 تفاوت کنتاکتور تک فاز و سه فاز | بررسی کامل و کاربردی” را بخوانید.

• کنتاکتور تک فاز چیست و چه عملکردی دارد؟

جدول تفاوت‌‌های کنتاکتور تک فاز و سه فاز
