وظیفه سیم ارت یو پی اس چیست؟ + مزایا، معایب و روش نصب

سیم ارت فقط یکی از تجهیزات چاه ارت یا مختص به پریز برق نیست، بلکه در مدارهای داخلی همه دستگاه‌های الکتریکی وجود دارد. سیم ارت موجود در لوازم الکتریکی، الکترون‌های اضافی را جذب و آن‌ها را به زمین هدایت می‌کند. به این شکل از آتش سوزی و وارد شدن آسیب به دستگاه در اثر شوک الکتریکی جلوگیری می‌شود.

سیم ارت یکی از مهم‌ترین بخش‌های ایمنی در سیستم یو پی اس است که وظیفه دارد جریان‌های اضافی و خطرناک را به زمین منتقل کند و از برق‌گرفتگی، خرابی دستگاه‌ها و خطرات احتمالی جلوگیری کند. اگر سیم ارت به درستی نصب و نگهداری شود، می‌تواند نقش مؤثری در حفظ امنیت و پایداری سیستم برق ایفا کند. به همین دلیل، انتخاب سیم مناسب، نصب اصولی و بررسی دوره‌ای آن کاملا ضروری است.

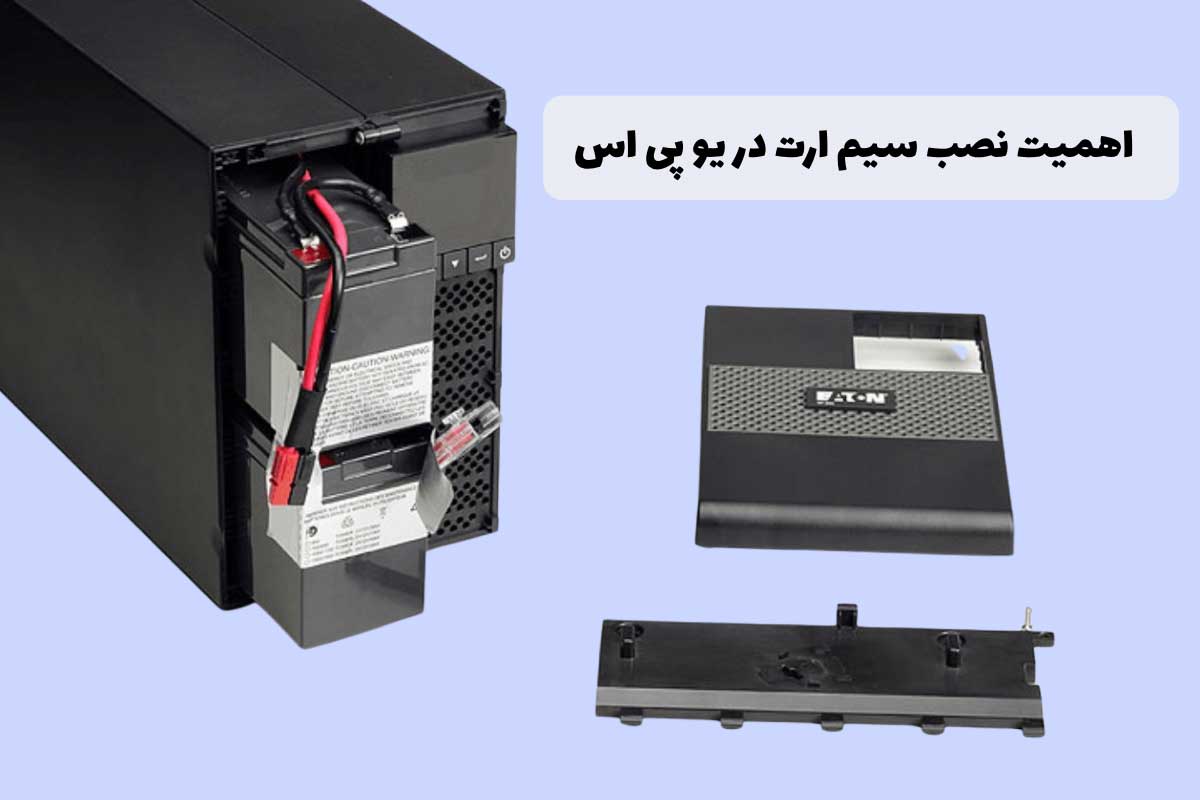

سیم ارت دستگاه یو پی اس چیست؟

سیم ارت یو پی اس یک سیم ایمنی است که وظیفه دارد جریان‌های اضافی یا نشتی برق را به زمین منتقل کند تا از برق‌گرفتگی، آتش‌سوزی و آسیب به دستگاه‌ها جلوگیری شود. این سیم معمولا از جنس مس یا آلومینیوم تولید می‌شود و هنگام بروز نوسان یا اتصال اشتباه، مسیر امنی برای تخلیه بار الکتریکی فراهم می‌کند.

در سیستم یو پی اس، وجود سیم ارت ضروری است چون در زمان قطعی برق یا ناپایداری ولتاژ، علاوه بر حفظ پایداری سیستم، از تجهیزات حساس محافظت می‌کند. نصب اصولی و صحیح این سیم باعث افزایش ایمنی، کاهش نویزهای الکتریکی و عملکرد بهتر دستگاه می‌شود.

وظیفه سیم ارت یو پی اس چیست؟

سیم ارت در دستگاه یو پی اس مثل یک محافظ نامرئی عمل می‌کند. وقتی نوسان برق یا اتصال اشتباه در سیستم پیش می‌آید، این سیم وارد عمل می‌شود و جریان اضافی را به زمین منتقل می‌کند. این کار باعث می‌شود تجهیزات نسوزند، برق به بدن انسان منتقل نشود و سیستم بدون خطر به کار خود ادامه دهد.

وظایف اصلی سیم ارت یو پی اس عبارتند از:

جلوگیری از برق‌گرفتگی: اگر بدنه دستگاه برق‌دار شود، سیم ارت جریان نشتی را به زمین هدایت می‌کند.
حفاظت از تجهیزات حساس: از خراب شدن وسایلی مثل کامپیوتر، سرور و مودم در زمان نوسانات برق جلوگیری می‌کند.
کاهش نویز و اختلالات الکتریکی: سیم ارت باعث می‌شود نویزهای اضافی از مسیر زمین خارج شوند و عملکرد تجهیزات مختل نشود.
تامین ایمنی سیستم در زمان قطع برق: هنگام بروز خطا یا قطعی، مسیر تخلیه امن فراهم می‌کند تا یو پی اس بدون آسیب برق را به باتری و تجهیزات برساند.

استفاده درست از سیم ارت، یعنی نصب اصولی و اتصال به زمین مناسب، باعث می‌شود یو پی اس با نهایت کارایی و ایمنی عمل کند. بدون سیم ارت، امنیت سیستم ups و لوازم متصل به آن در خطر است.

انواع یو پی اس

مشاهده همه

محصول تخفیف خورده

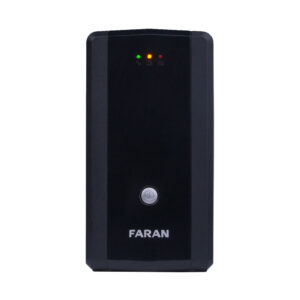

یو پی اس لاین اینتراکتیو 800VA فاران مدل Blazer Plus باتری داخلی

قیمت اصلی 11,220,000 تومان بود.قیمت فعلی 10,659,000 تومان است. 5%

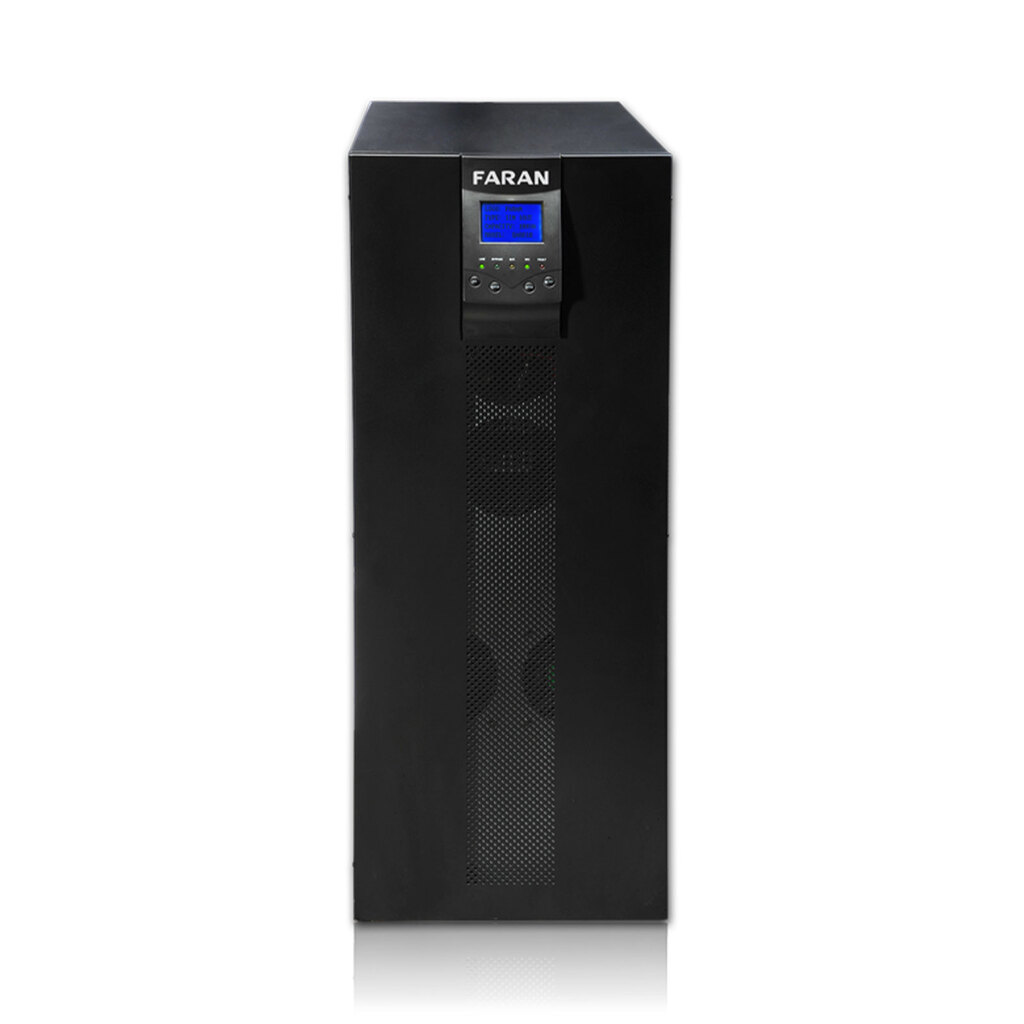

یو پی اس فاران مدل 6 DURABLE ظرفیت 6KVA

14,278,000 تومان
یو پی اس فاران مدل 10 DURABLE ظرفیت 10KVA

21,219,000 تومان
محصول تخفیف خورده

یو پی اس لاین اینتراکتیو 1500VA فاران مدل Blazer Plus باتری داخلی

قیمت اصلی 22,880,000 تومان بود.قیمت فعلی 21,736,000 تومان است. 5%

مزایا و معایب سیم ارت در یو پی اس

سیم ارت در یو پی اس یکی از پایه‌های اصلی ایمنی سیستم‌های برقی به شمار می‌رود. گرچه این سیم وظیفه مهمی در حفاظت از تجهیزات دارد، اما در صورتی که به درستی انتخاب یا نصب نشود، می‌تواند خودش به منبع مشکل تبدیل شود.

مزایای استفاده از سیم ارت در یو پی اس

افزایش ایمنی کاربران و دستگاه‌ها: در زمان بروز اتصال کوتاه یا نشتی برق، سیم ارت جریان اضافه را به زمین هدایت می‌کند و جلوی برق‌گرفتگی یا سوختن تجهیزات را می‌گیرد.
کاهش نویز الکتریکی: این سیم باعث می‌شود نویزها و اختلالات الکترومغناطیسی به سیستم برنگردند و عملکرد تجهیزات الکترونیکی بدون تداخل باقی بماند.

معایب احتمالی سیم ارت در یو پی اس

خطر در صورت اجرای نادرست: اگر سیم ارت به زمین مناسب متصل نباشد یا کیفیت سیم ضعیف باشد، نه‌تنها کمکی نمی‌کند بلکه خودش خطرساز می‌شود.
مشکلات ناشی از زمین ناقص: وجود ارت ضعیف یا ناقص باعث می‌شود تخلیه بار الکتریکی به درستی انجام نشود و اختلالاتی مثل نوسان، شوک الکتریکی یا آسیب به یو پی اس ایجاد شود.

در نتیجه، سیم ارت اگر اصولی و دقیق نصب شود، فقط مزیت دارد، اما اگر سهل‌انگاری در اجرای آن صورت گیرد، می‌تواند به منبع خطر تبدیل شود.

تفاوت نول و ارت در یو پی اس چیست؟

در سیستم‌های برق و مخصوصاً دستگاه‌های یو پی اس، دو سیم پرکاربرد وجود دارد که گاهی با هم اشتباه گرفته می‌شوند: نول (N) و ارت (Earth یا Ground). این دو سیم ظاهر شبیه به هم دارند اما وظایف، ساختار و عملکردشان کاملاً متفاوت است.

۱. وظیفه اصلی

سیم نول وظیفه دارد جریان برگشتی را از دستگاه‌ها به منبع برق (ترانس یا ژنراتور) برگرداند. یعنی بخشی از مسیر عبور جریان فعال است. نصب نول در دستگاه یو پی اس نیز نقش رساندن جریان برگشتی به یو پی اس و شبکه را دارد.
ارت فقط برای ایمنی است و در شرایط عادی هیچ جریانی از آن عبور نمی‌کند. فقط زمانی فعال می‌شود که مشکلی مثل نشتی برق یا اتصال کوتاه پیش بیاید. ازاین‌رو، ارت در یو پی اس وظیفه دارد در زمان نوسان، اتصال بدنه، نشتی برق یا افزایش ناگهانی ولتاژ، جریان را به زمین منتقل کند و جلوی آسیب را بگیرد.

سیم نول چیست؟ بررسی تفاوت آن با فاز و راه تشخیص نول

۲. جریان الکتریکی

نول همیشه حامل جریان الکتریکی برگشتی است و بخشی از مدار اصلی برق محسوب می‌شود.
ارت فقط در مواقع خطر مثل شوک الکتریکی یا نشتی، جریان را به زمین منتقل می‌کند تا از آسیب به افراد و دستگاه‌ها جلوگیری کند.

۳. اتصال

نول به نقطه خنثی ترانس برق وصل است و با فاز، یک مدار بسته تشکیل می‌دهد.
ارت مستقیماً به زمین متصل می‌شود و هیچ نقشی در کارکرد معمولی مدار ندارد.

۴. هدف استفاده

نول برای تکمیل مدار و رساندن برق به تجهیزات استفاده می‌شود.
ارت برای افزایش ایمنی، تخلیه بارهای اضافی و جلوگیری از خطرات برق‌گرفتگی به کار می‌رود.

۵. رنگ سیم‌ها

معمولاً نول به رنگ آبی است.
ارت اغلب با رنگ زرد-سبز مشخص می‌شود.

در مجموع، نول و ارت هر دو مهم‌اند اما با دو هدف کاملاً متفاوت طراحی شده‌اند. نول برای انتقال جریان و ارت برای حفاظت و ایمنی استفاده می‌شود. در نصب یو پی اس، نباید هیچ‌وقت این دو سیم برق را جای هم استفاده کرد، چون ممکن است منجر به شوک الکتریکی یا حتی آتش‌سوزی شود. نصب درست و اصولی این دو سیم، یکی از کلیدی‌ترین نکات ایمنی در سیستم‌های برق و یو پی اس به حساب می‌آید.

اندازه گیری سیم ارت ups به چه صورت است؟

برای اندازه‌گیری سیم ارت در یو پی اس، معمولاً از یک ولت متر استفاده می‌شود. کافی است ولت متر را روی حالت AC قرار دهید و بین سیم نول و ارت اندازه‌گیری کنید. هرچقدر عدد به صفر نزدیک‌تر باشد، یعنی اتصال ارت بهتر و ایمن‌تر است. در سیستم‌های استاندارد یو پی اس، اگر این ولتاژ کمتر از ۳ ولت باشد، وضعیت ارت مناسب و قابل قبول است. این روش ساده‌ترین راه برای اطمینان از عملکرد صحیح سیم ارت و ایمنی سیستم است.

چرا سیم ارت در یو پی اس خراب می‌شود؟

دلایل زیادی وجود دارد که باعث می‌شود سیم ارت در یو پی اس به مرور زمان خراب شود یا کارایی خود را از دست بدهد. مهم‌ترین این دلایل عبارتند از:

خوردگی و زنگ‌زدگی: اگر محل اتصال ارت در محیط‌های مرطوب یا دارای رطوبت بالا قرار داشته باشد، سیم به مرور دچار زنگ‌زدگی می‌شود و رسانایی خود را از دست می‌دهد.
اتصالات شل یا فرسوده: زمانی که پیچ‌ها یا ترمینال‌های اتصال سیم ارت به زمین یا دستگاه محکم نباشند، عملکرد سیم ضعیف شده و در شرایط اضطراری نمی‌تواند درست عمل کند.
نصب نادرست: استفاده از سیم نامناسب، اتصال به نقطه اشتباه یا اجرای غیراستاندارد باعث می‌شود ارت عملکرد اصلی خود را از دست بدهد و حتی خطرناک شود.
فشار بیش از حد به سیم: نوسانات شدید ولتاژ یا اتصال کوتاه‌های مکرر، باعث داغ شدن یا سوختن سیم ارت می‌شود، به‌ویژه اگر کیفیت سیم پایین باشد.
کیفیت پایین سیم: اگر از سیم‌های غیراستاندارد یا بی‌کیفیت استفاده شود، دوام آن کم است و سریع خراب می‌شود، حتی در شرایط عادی.
عدم بررسی دوره‌ای: سیم ارت هم مثل بقیه اجزای سیستم نیاز به بررسی و تست دوره‌ای دارد. اگر این کار انجام نشود، خرابی آن دیر تشخیص داده می‌شود و ممکن است در زمان لازم کار نکند.

بررسی و نگهداری منظم سیم ارت، تضمین‌کننده ایمنی یو پی اس و تجهیزات متصل به آن است.

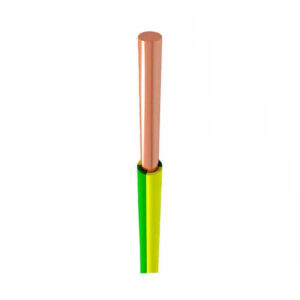

انواع سیم و کابل ارت
