اس ام دی چیست؟ | بررسی تراشه، لامپ و فناوری ساخت SMD

صنعت تولید قطعات و تجهیزات الکترونیک یک صنعت بسیار حرفه‌ای است. کسانی که با آن آشنا هستند ترجیح می‌دهند از اختصارات اولیه برای بیان نیازهای خود استفاده کنند، مانند PCB (برد مدار چاپی)، PCBA (مجموعه PCB)، فناوری Surface Mount Device (SMD) و بسیاری موارد دیگر؛ اما این شاید برای تازه‌کارها یا علاقه‌مندان به الکترونیک کمی گیج کننده باشد.

با توجه به پیشرفت تکنولوژی و ویژگی‌های منحصر به فرد آن، امروزه SMD به موفقیت و شناخت گسترده‌ای دست یافته است. در حال حاضر، SMD بخشی بسیار حیاتی از الکترونیک صنعتی و دیجیتال است که از زندگی روزمره ما نیز جدانشدنی است. در این مقاله باهم به به بررسی تراشه اس ام دی، لامپ و فناوری ساخت آن خواهیم پرداخت. با ما همراه باشید.

SMT چیست؟

تکنولوژی Surface Mount Technology (SMT) یا تکنولوژی مونتاژ سطحی به مونتاژ قطعات الکترونیکی بر روی صفحات مدار چاپی (PCB) با استفاده از موادی مانند چسب و پایه‌های موجود در دستگاه‌های SMT اطلاق می‌شود. در این تکنولوژی، قطعات الکترونیکی مانند مقاومت‌ها، خازن‌ها، ترانزیستورها، میکروکنترلرها و … به صورت سطحی بر روی صفحه مدار چاپی قرار می‌گیرند و به کمک دستگاه‌های SMT لحیم شده و نصب می‌شوند. تفاوت این تکنولوژی با قدیمی‌ترین روش مونتاژ قطعات الکترونیکی که با استفاده از پایه‌های فلزی براثر حرارت لحیم می‌شدند، در این است که SMT کمتر از فضا استفاده می‌کند و بسیار روان‌تر و سریع‌تر از روش‌های مرسوم مونتاژ هستند.

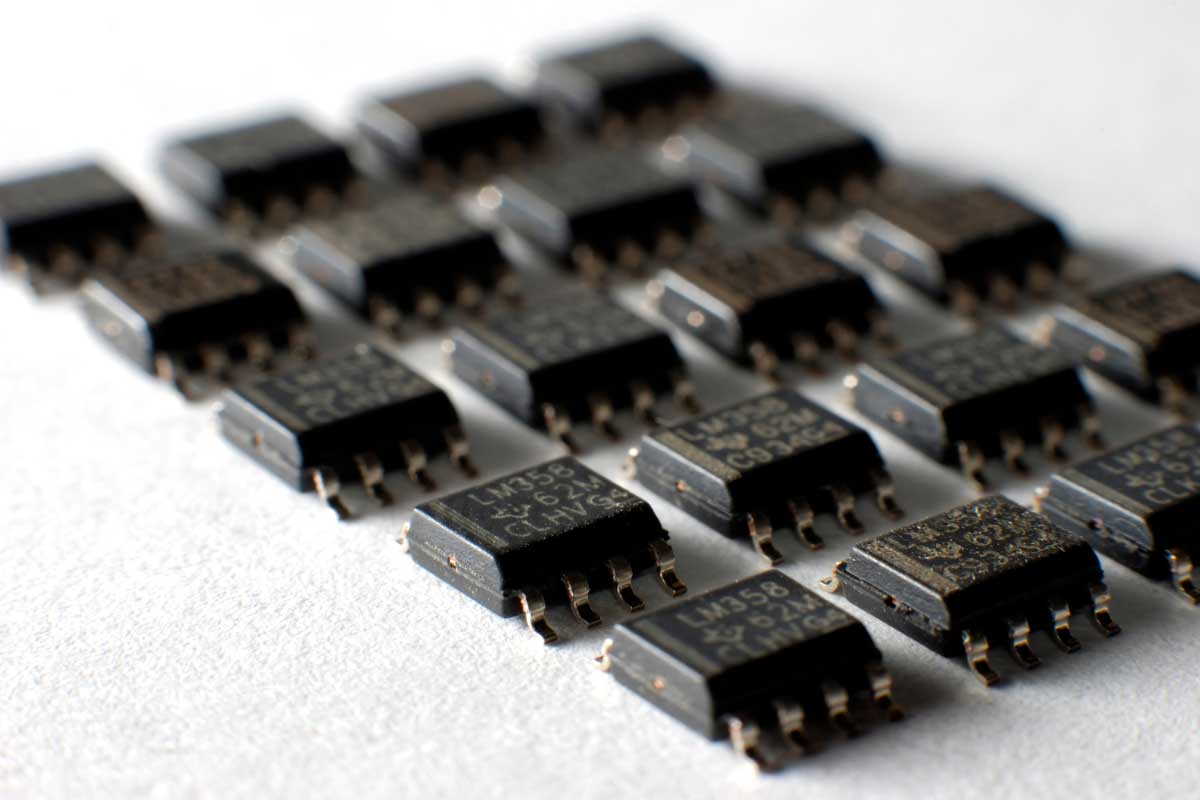

اس ام دی چیست؟

Surface Mount Device به اختصار SMD نام‌گذاری شده است و به قطعات الکترونیکی اشاره دارد که با مونتاژ سطحی بر روی برد دستگاه‌های الکترونیکی ازجمله تلفن همراه، لب تاب، تبلت، تلویزیون و …بر پایه فناوری SMT استفاده می‌شوند. برخلاف قطعات رایج، قطعات SMD بسیار کوچک و بدون پین هستند. این قطعات در کارخانه‌های تولید سیم کارت هم کاربرد دارند.

قطعات SMD ابتدا در دهه 1970 معرفی و بلافاصله به عنوان نسل جدید تولید قطعات شناخته شدند. قطعات SMD برای دستگاه‌هایی که بسیار کوچک هستند استفاده می‌شوند و برای مونتاژ آن‌ها جلوه نسبتاً خوبی برای صنعت الکترونیک ایجاد کرده‌اند. این قطعات در اندازه‌های مختلفی موجود هستند و برحسب نیاز در دستگاه مورد استفاده قرار می‌گیرند. به طور کلی قطعات SMD باعث بهبود کیفیت و کاهش حجم و وزن دستگاه‌ها می‌شوند و در این راستا توسعه تکنولوژی SMD نقش قابل توجهی داشته است.

مقایسه SMD با PCB

SMD به معنای “سطحی مونتاژ شده” است که به روش قرار دادن اجزای الکترونیکی مستقیماً بر روی سطح برد می‌پردازد. این روش مقرون به صرفه‌تر، کوچک‌تر و با سرعت بیشتری انجام می‌شود و همچنین امکانات استفاده بیشتری را برای تعبیه اجزای الکترونیکی در فضای برد فراهم می‌کند؛ به عبارت دیگر، SMD شامل تکنولوژی مونتاژ قطعات الکترونیکی بر روی سطح یک PCB است. همچنین PCB یا “برد مدار چاپی”، بارها استفاده می‌شود و در وسایل الکترونیکی مختلف مانند تلفن همراه، رایانه‌ها، تلویزیون‌ها و… به کار می‌رود. برخلاف SMD ،PCB بر روی صفحه سفید سخت به شکل یک نقشه آماده شده است که الکتریکی برای اتصال قطعات مختلف به هم است.

بنابراین، به طور خلاصه می‌توان گفت که SMD و PCB به دو روش مختلف برای تولید و مونتاژ اجزای الکترونیکی بر روی سطح برد اشاره دارد.

فرآیند تولید قطعات SMD

فرآیند تولید قطعات SMD شامل مراحل زیر است:

1. تولید پایه قطعه: این مرحله شامل ساخت یک بستر پذیرا برای SMD است که ممکن است با استفاده از فلزات مختلف روی یک شیشه آماده شود.
2. پوشش‌دهی عایق: پوشش دهی عایق برای بستر پذیرا اعمال می‌شود تا قطعات در مراحل بعدی به آن متصل شوند.
3. چاپ برد: در این مرحله نقشه PCB با استفاده از یک پرینتر سه‌بعدی چاپ می‌شود.
4. قرار دادن قطعات: قطعات روی بستر اصلی قرار می‌گیرند. قطعات باید با دقت بسیار بالا قرار داده شوند تا بتوانند به درستی به برد الکترونیکی متصل شوند.
5. جوشکاری: قطعات با استفاده از جوش‌هایی که بر روی قطعات قرار داده می‌شوند به برد الکترونیکی متصل می‌شوند.
6. آزمایش و بررسی: برد الکترونیکی به یک دستگاه آزمایشی متصل می‌شود تا بررسی‌های لازم انجام شود و صحت عملکرد آن بر اساس استانداردهای مشخصی ارزیابی شود.
7. بسته‌بندی: بعد از تست نهایی، بردهای الکترونیکی درون بسته‌های مخصوص قرار می‌گیرند که ممکن است دارای لایه‌های محافظ برای دریافت ضربات و شوک‌های مختلف باشد.

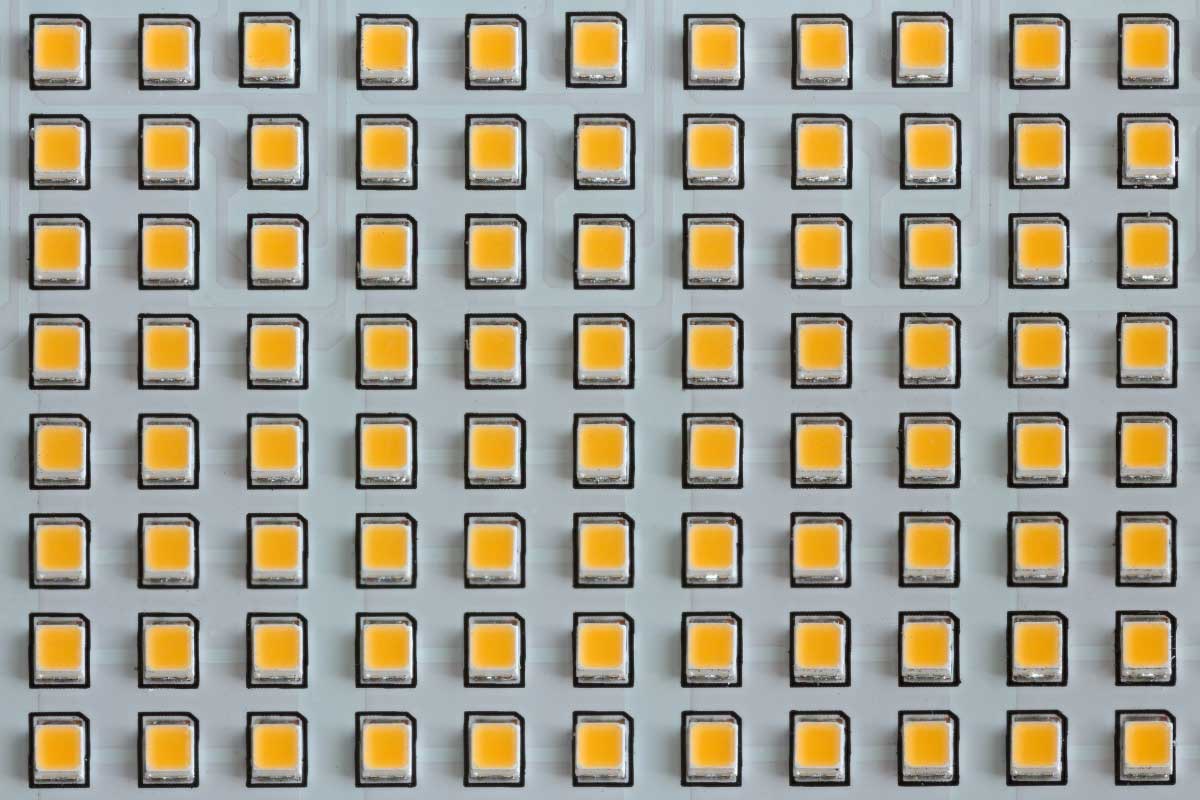

LED SMD چیست؟

LED SMD مخفف Surface Mounted Device Light Emitting Diode است و به یک نوع از LED ها اشاره دارد که برای نورپردازی و روشنایی در انواع دستگاه‌های الکترونیکی و صنعتی کاربرد دارد. این نوع LEDها دارای یک پایه بسیار کوچک هستند که به سطح یک برد الکترونیکی متصل می‌شوند و به دلیل اینکه به صورت سطحی روی برد قرار می‌گیرند، به آن‌ها LED SMD یا LED Surface Mount نیز گفته می‌شود. از مزایای استفاده از این نوع LED ها می‌توان به حجم کوچک، خنثی در برابر ESD و شاخص نوری بالا اشاره کرد.

هر کدام از قطعات این نوع SMD شامل سه عدد دیود LED در رنگ نورهای قرمز، سبز و آبی می‌شود. ترکیب این سه رنگ، امکان تولید بیش از یک میلیون رنگ را با اس ام دی ها ممکن می‌کند.

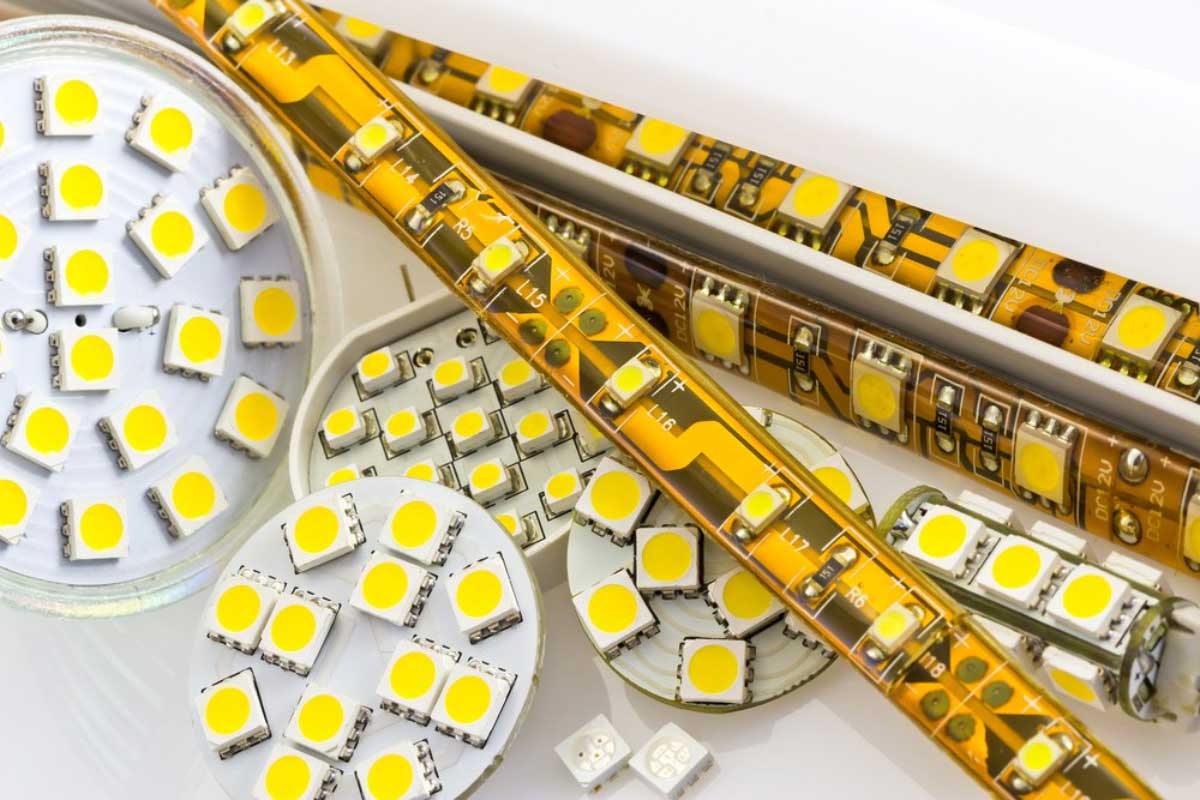

انواع سایز تراشه LED SMD و کاربرد هر کدام

سایز تراشه LED SMD به شکل کیس (casing)‌هایی که بر روی مدار چاپی (PCB) نصب می‌شوند شناخته می‌شود. اندازه و شکل مختلفی از این کیس‌ها وجود دارد که برای استفاده در پروژه‌های مختلف بکار گرفته می‌شوند. برخی از انواع سایز تراشه LED SMD عبارت‌اند از:

1- تراشه LED SMD سایز 3528

 این سایز 3.5 میلی‌متر در 2.8 میلی‌متر اندازه دارد و نوعی تراشه نوری هستند و می‌توانند در رنگ‌های مختلف ازجمله قرمز، سبز، آبی، سفید و… تولید شوند. در کاربردهای مختلف ازجمله: بردهای روشنایی و نورپردازی، صنعت خودرو و هوافضا برای روشنایی داخلی و خارجی و همچنین در دستگاه‌های الکترونیکی مانند تلویزیون، لپ‌تاپ، موبایل و… استفاده می‌شوند. در کل، تراشه LED SMD 3528 به دلیل سایز کوچک و توانایی تولید رنگ‌های مختلف، محبوب است.

2- تراشه LED SMD سایز 5050

 تراشه LED سایز 5050، یکی از محبوب‌ترین اندازه‌های LED های SMD برای استفاده در صنعت نورپردازی، تجهیزات الکترونیکی، تابلوهای تبلیغاتی و نمایشگرهای LED است. این تراشه‌ها حاوی 3 دایود LED هستند که هرکدام از آن‌ها سه رنگ (سبز، قرمز و آبی) را تولید می‌کنند، به این صورت که درواقع یک تراشه سه رنگ یا همان RGB است.

سایز 5050 به این معناست که هر تراشه LED دارای ابعاد 5.0 میلی‌متر در 5.0 میلی‌متر است. با وجود این ابعاد کوچک، تراشه‌های LED SMD 5050 دارای نور قوی و شدت روشنایی بالا هستند و می‌توانند برای نمایش رنگ‌های مختلف، افکت‌های نوری و همچنین تولید روشنایی قوی با مصرف برق کم استفاده شوند.

استفاده از تراشه‌های LED SMD 5050، علاوه بر صرفه‌جویی در مصرف انرژی، همچنین قابلیت اتصال آسان و ابعاد کوچک این تراشه‌ها را برای تولید کنندگان نمایشگرها و تجهیزات الکترونیکی فراهم می‌آورد.

3- تراشه LED SMD سایز 5730

 تراشه LED SMD با سایز 5730 یک نوع تکنولوژی نورپردازی است که در انواع مختلف دستگاه‌های الکترونیکی، ازجمله تلویزیون، مانیتور، لامپ‌های LED و لوازم روشنایی استفاده می‌شود.

این تراشه دارای ابعاد 5.7×3.0 میلی‌متر و قابلیت ایجاد رنگ‌های مختلف است. همچنین، 5730 با توان بالا و راندمان بیشتری نسبت به تراشه‌های دیگر در بازار عرضه می‌شود.

این نوع تراشه LED SMD می‌تواند نور بسیار شدیدی تولید کند که برای استفاده در پروژه‌های روشنایی، به خصوص در محیط‌هایی که نور کمی داشته باشند کارآمد است. همچنین، این نوع تراشه LED SMD برای صرفه‌جویی در مصرف انرژی نیز مناسب است.

در کل، تراشه LED SMD سایز 5730 برای کاربردهای مختلفی ازجمله نورپردازی، خودرو، لوازم جانبی الکترونیکی و دستگاه‌های الکترونیکی کاربرد دارد.

4- تراشه LED SMD سایز 2825

این نوع تراشه LED برای نمایشگرهای دیجیتالی، روشنایی‌های داخلی و خارجی خودرو، ماشین‌آلات و الکترونیک صنعتی و دیگر محصولات الکترونیکی استفاده می‌شود.

سایز تراشه LED SMD 2825 به ابعاد 2.8×2.5 میلی‌متر اشاره دارد. با توجه به نوع کاربرد، در صورت استفاده صحیح و با پایبندی به شرایط نصب و استفاده، تراشه LED SMD 2825 می‌تواند به عنوان یک جایگزین مناسب برای تراشه‌های LED سنتی باشد زیرا دارای مزایایی مانند مصرف برق کمتر، عمر طولانی‌تر، ابعاد کوچک‌تر، راندمان روشنایی بیشتر و زاویه دید بزرگ‌تر است.

5- تراشه LED SMD سایز 3014

تراشه LED SMD با سایز 3014 برای روشنایی و نورپردازی استفاده می‌شود. این تراشه LED SMD کوچک و بسیار نورانی است و به صورت یکپارچه بر روی یک برد الکتریکی به روش سطحی نصب می‌گردد. این سایز تراشه LED SMD برای کاربردهایی مانند نورپردازی داخلی و خارجی، صفحه نمایش، لوازم خانگی، اتاق‌های خواب، نورپردازی خودرو و لوازم الکترونیکی رایج است. برای مثال، خطوط نوری LED در داخل سقف خودروها عموماً از تراشه LED با سایز 3014 تشکیل شده‌اند. این تراشه SMD با توجه به ابعاد کوچک خود، مصرف برق کمتر و عمر زیادی دارد. همچنین با توجه به طیف رنگی وسیع خود، می‌تواند نور مناسبی برای اغلب کاربردهای بسیاری ارائه کند.

تشخیص ولتاژ اس ام دی

ولتاژ اس ام دی معمولاً به صورت دوبیتی (صفر یا یک) تولید می‌شود. برای تشخیص ولتاژ اس ام دی در مدارهای الکترونیکی می‌توان از مدارهای شناسایی استفاده کرد. در این مدارها، ولتاژ ورودی با استفاده از تراشه‌های دیجیتال پردازش شده و خروجی به صورت وضعیت دوبیتی به دست می‌آید.

در برنامه نویسی می‌توان از ورودی‌های دیجیتال به عنوان ورودی ولتاژ اس ام دی استفاده کرد و با استفاده از شروط if و else و یا سایر عملگرها مانند switch و bitwise operators برنامه را برای تشخیص ولتاژ اس ام دی برنامه نویسی کرد. زبان‌های برنامه‌نویسی مختلف، از متدهایی مانند digital Read در زبان آردوینو و inp در زبان وریلاگ برای خواندن ورودی‌های دیجیتال و تشخیص ولتاژ اس ام دی استفاده می‌شود.

کاربردهای SMD چیست؟

استفاده از SMD در تولید قطعات الکترونیکی باعث می‌شود تا اندازه و وزن محصولات الکترونیکی به طور قابل توجهی کاهش یابد و به راحتی با دستگاه‌های دیگر ارتباط برقرار کنند. برخی از مهم‌ترین و متداول‌ترین کاربردهای SMD عبارت‌اند از:

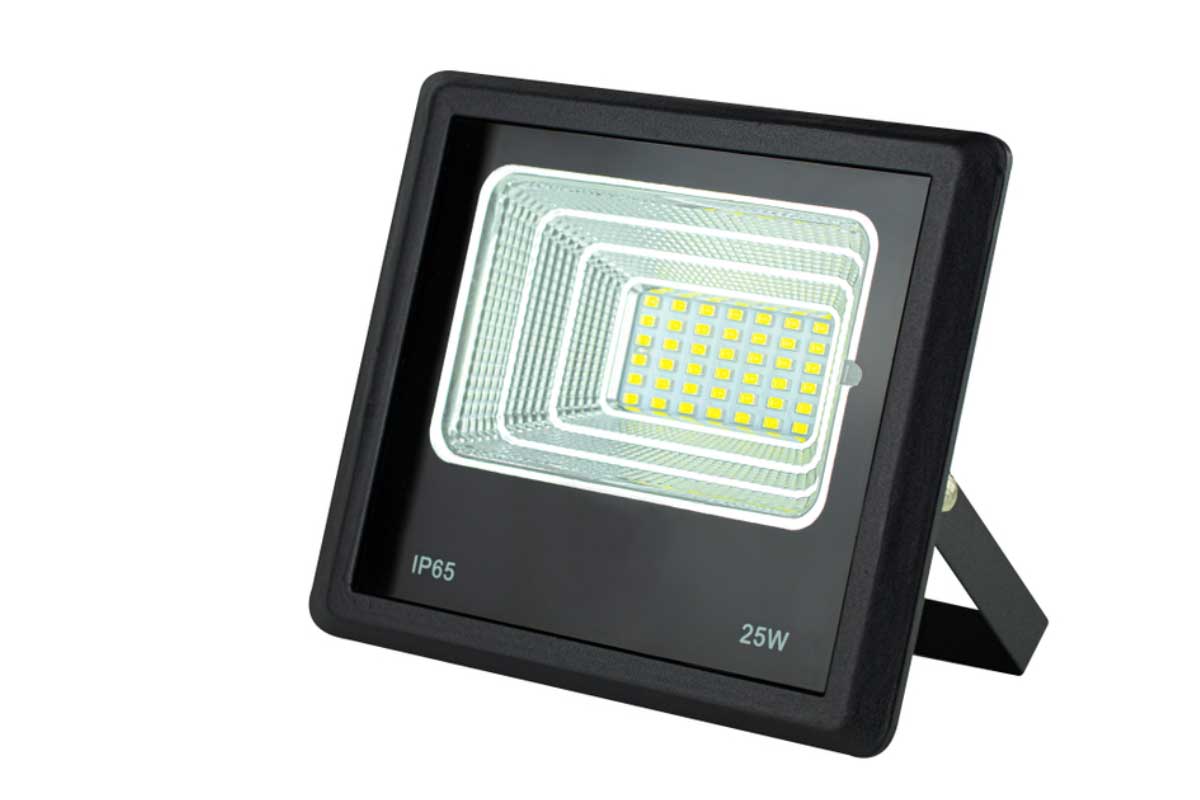

1- پروژکتور اس ام دی

پروژکتور اس‌ ام ‌دی یک نوع چراغ نورپردازی است که برای تامین روشنایی در محیط‌های بیرونی کاربرد دارد. ساختار این پروژکتورها ضدآب است و شدت روشنایی آن‌ها بیشتر از لامپ معمولی است. با توجه به اینکه اس ام دی با مصرف مقدار کمی برق، نور زیادی تولید می‌کند؛ این پروژکتورها کم مصرف و به صرفه هستند. طول عمر متوسط این دستگاه، بیش از 20000 ساعت است.

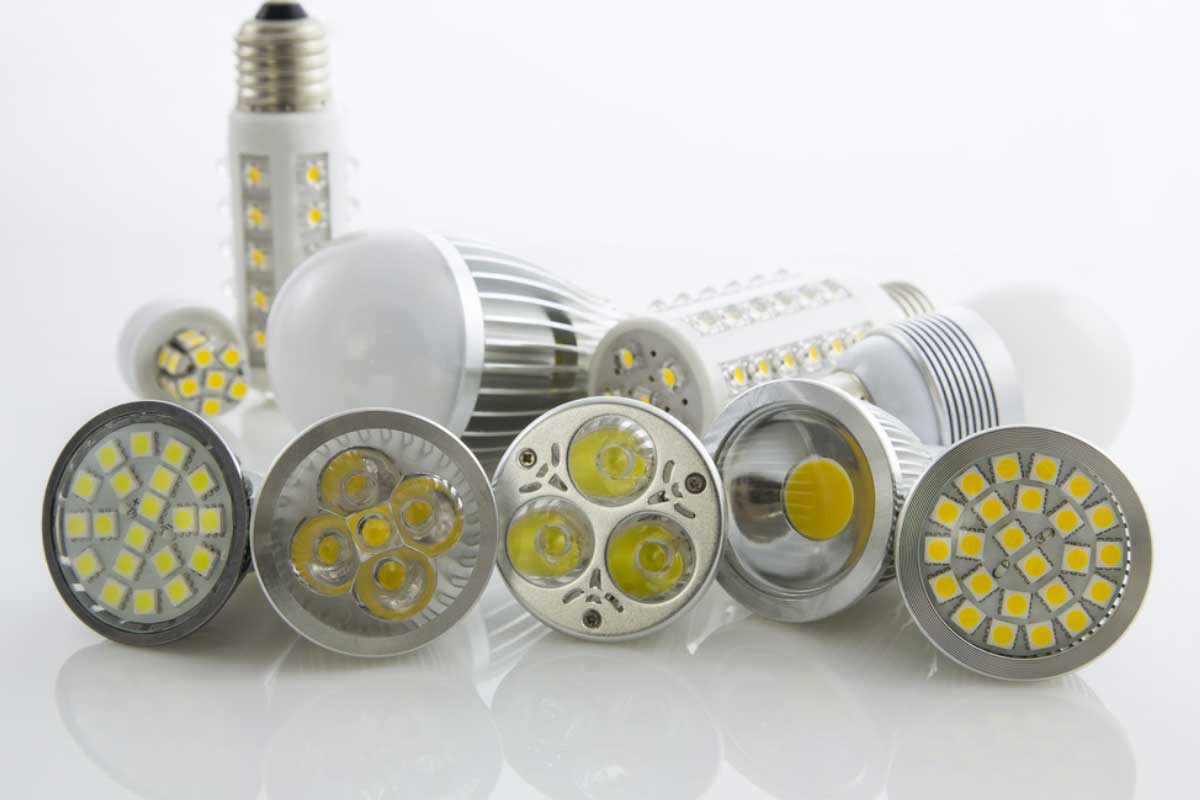

2- لامپ‌ اس ام دی

آنچه که اخیراً در بازار با نام لامپ ال ای دی رواج یافته است، در واقع همان لامپ SMD است. لامپ‌های اس ام دی (LED) یک نوع لامپ الکتریکی هستند که با استفاده از تکنولوژی نوری-الکترونیکی کار می‌کنند. در داخل یک LED، تعدادی عنصر خاص به نام دیود قرار دارند که با گذر جریان الکتریکی از آن‌ها، نور تولید می‌کنند.

لامپ‌های LED به دلیل مزایایی مانند مصرف کمتر انرژی، عمر طولانی‌تر و کیفیت نور بهتر، به شدت محبوب شده‌اند و امروزه در بسیاری از برنامه‌های نورپردازی، روشنایی خانگی و حتی در صنایع مختلف استفاده می‌شوند. به طور خلاصه لامپ‌های اس ام دی (LED) با توجه به ویژگی‌هایشان جایگزین کامل لامپ‌های مختلفی مانند لامپ‌های فلوئورسنت، رشته‌ای و… شده‌اند.

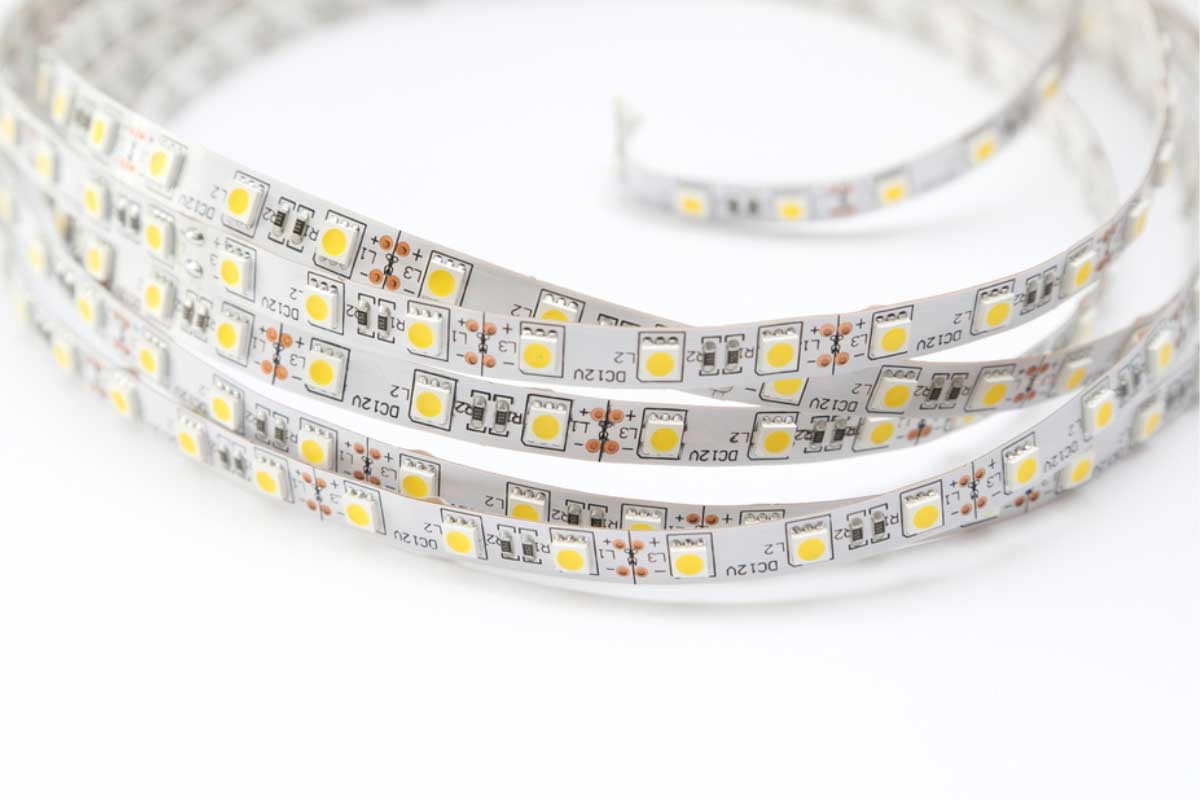

3- ریسه اس ام دی

تراشه SMD روشنایی بالاتری نسبت به LED تنها دارد. در ابتدا برای تولید ریسه شلنگی از ال ای دی معمولی استفاده می‌شد، اما الان اینگونه نیست. فناوری اس ام دی در ساخت انواع ریسه شلنگی نیز متداول شده است. در ریسه‌های SMD امکان برش هر متر وجود دارد. از معایب ریسه اس ام دی می‌توان گفت که دارای نور یک طرفه و زاویه تابش حدود 180 درجه است. توان مصرفی ریسه های SMD بسته به نوع دستگاه از 5 تا 12 وات بر متر متغیر است.

مزیت‌های اس ام دی چیست؟

استفاده از اجزاء SMD در صنعت الکترونیکی علاوه بر کاهش هزینه‌ها، افزایش پایداری و کیفیت سیگنال‌ها و ظاهر بدنه‌ی دستگاه، دارای دیگر مزایای نیز است. لامپ‌های SMD توانسته است دنیای محصولات ال ای دی را تا حد زیادی متحول کند و مزایای زیر را در اختیار کاربران قرار دهد:

• امکان به دست آوردن شدت نور بیشتر
• مصرف انرژی کم
• تولید گرمای کمتر
• حجم و اندازه کوچک
• شدت نور و ظرفیت انتشار بهتر
• ایجاد نور یکنواخت بدون سایه
• زندگی بزرگ
• هزینه نگهداری کم

تفاوت چراغ‌های LED ،SMD و COB چیست؟

LED ،SMD و COB همه تکنولوژی‌های مختلف نورپردازی با LED هستند. اگر به دنبال انتخاب چراغ LED هستید، انتخاب صحیح باید با توجه به نیازهای خاص شما (مانند حجم نور مورد نیاز، بازده و سایر ویژگی‌های فنی) صورت گیرد. در زیر به مقایسه چراغ‌های LED، SMD و COB می‌پردازیم:

1- مقایسه SMD با LED

SMD و LED هردو از نوع دیودهای نوری هستند که در بسیاری از دستگاه‌ها و ابزارهای الکترونیکی استفاده می‌شوند، اما دارای تفاوت‌هایی نیز هستند.

LED به عنوان یک دیود نوری دارای نوردهی بهینه با مصرف انرژی پایین است. آن‌ها بعد از اتصال به یک منبع تغذیه، با عبور جریان توانایی نورانی شدن را دارند. آن‌ها عموماً با محافظ و مقاومت بسیار بالا در برابر شوک و لرزش سوراخ دار هستند.

در مقابل، SMD به عنوان یک نوع خاص از LED، به دلیل طراحی کوچک‌تر و باریک‌تر، برای استفاده در دستگاه‌ها و بردهای الکترونیکی رایج هستند. آن‌ها معمولاً دارای ولتاژ کاری پایین‌تر و مصرف توان کمتر هستند. علاوه بر این، SMD ها باعث می‌شوند که دستگاه‌های الکترونیکی، بسیار کوچک‌تر و با امکانات بیشتر شوند.

بنابراین، تفاوت‌های اصلی بین SMD و LED، به طور خلاصه شامل اندازه، مصرف توان و قابلیت نصب روی بردهای الکترونیکی می‌شوند.

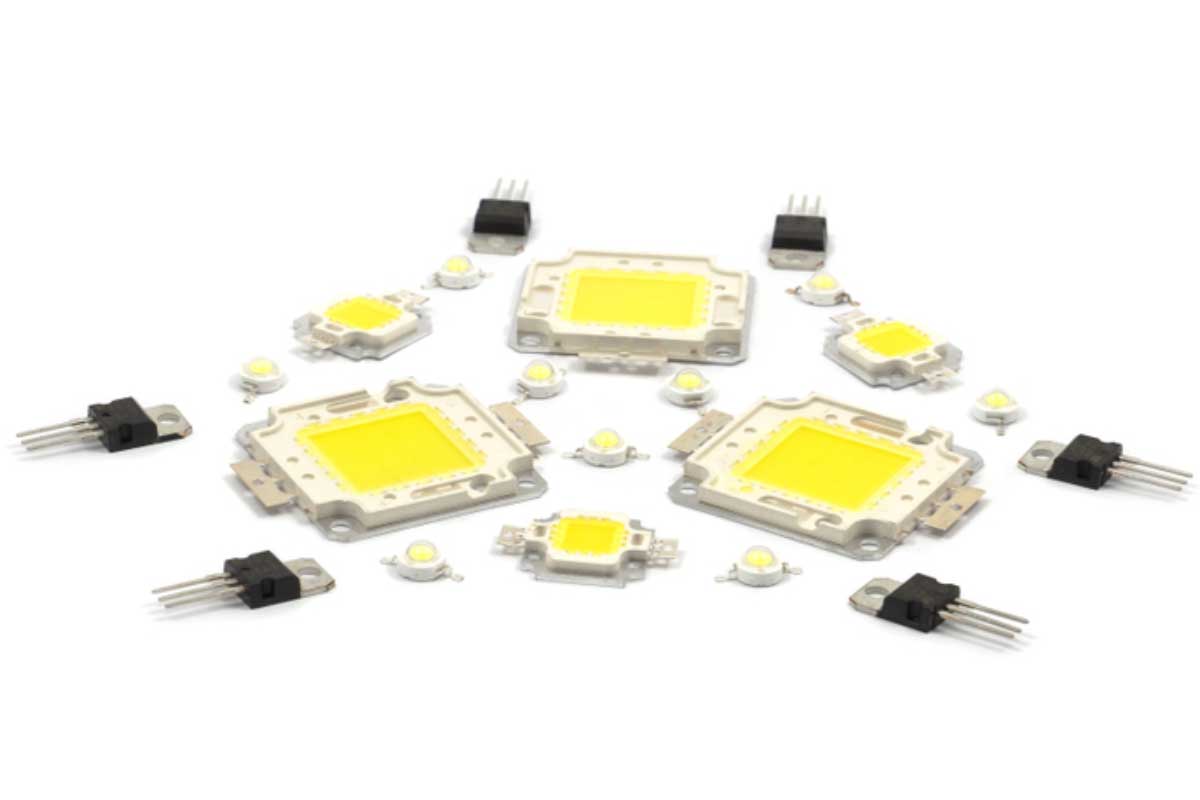

2- مقایسه SMD با COB

LED به صورت کلی یک دستگاه الکترونیکی است که جریان الکتریکی را به نور تبدیل می‌کند. SMD نوعی LED است که بر روی سطح بسیار کوچکی (معمولاً حدود نصف میلی‌متر) نصب می‌شوند. این نوع LED ها به صورت بسیار همگن از نور خروجی برخوردارند و بنابراین شایع در هنرهای دکوراتیو هستند.

COB (یا Chip on Board) هم یک نوع LED است که در آن چندین چیپ LED به یکدیگر متصل شده‌اند. در نتیجه، COB دارای نورپردازی قوی‌تری است و به طور خاص در برنامه‌های نورپردازی صنعتی و چراغ‌های خطی مورد استفاده قرار می‌گیرد. برای آشنایی بیشتر با تفاوت‌های این دو قطعه مقاله “تفاوت لامپ SMD و COB چیست؟ مقایسه اس ام دی و سی او بی” را بخوانید.
