آموزش آسان نصب پنل ال ای دی توکار در 6 مرحله

زمانی که می‌خواهیم المان‌های مهم در یک فضا را تعیین کنیم، احتمالا نورپردازی در اولین گزینه‌های ما قرار می‌گیرد. با توجه به اهمیت وسایل نورپردازی، این دسته از تجهیزات در انواع و اقسام مختلفی تولید می‌شوند که هر کدام کاربری‌های خاص خود را دارند. از جمله این تجهیزات می‌توان به لوستر، چراغ آویز، لامپ ال ای دی، چراغ خطی، پنل سقفی، پروژکتور ال ای دی و… اشاره کرد. شما می‌توانید با توجه به نیاز خود، وسیله متناسب با محیط را تهیه کنید.

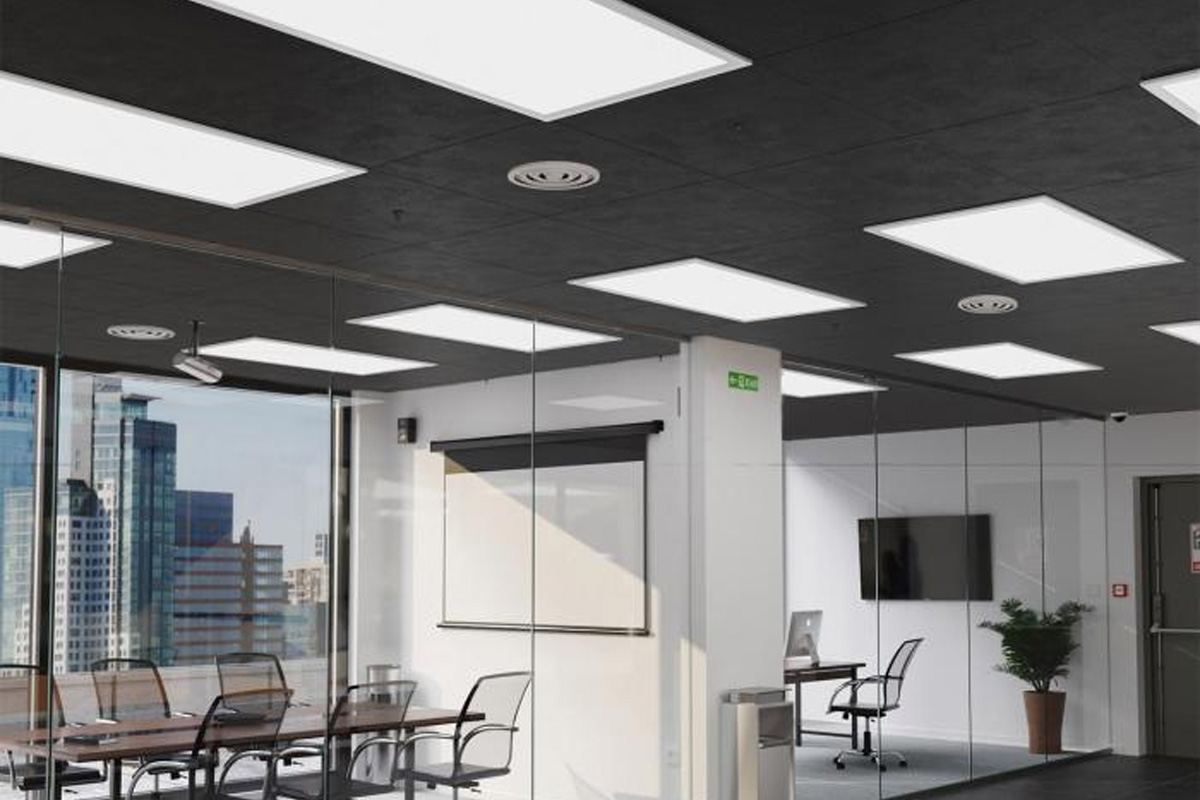

در این میان، یکی از وسایل نورپردازی که برای محیط‌های اداری، تجاری، مسکونی، فروشگاهی و عمومی و حتی مسکونی کاربرد بسیاری دارد، پنل‌های سقفی هستند که پنل سقفی توکار یکی از انواع آن‌هاست. این دسته از پنل‌ها به صورت توکار در سقف کار شده و نور مورد نیاز محیط را به خوبی فراهم می‌کنند. ما در این مقاله قصد داریم به آموزش نصب پنل ال ای دی توکار پرداخته و روش نصب آن را مرحله به مرحله بررسی کنیم. با ما همراه باشید.

تجهیزات مورد نیاز برای نصب پنل ال ای دی توکار

قبل از شروع کار وسایل مورد نیاز برای این فرایند را آماده کنید.

پنل ال ای دی توکار مورد نظر
دریل برای ایجاد سوراخ در سقف
متر برای اندازه‌گیری دقیق محل برش
مداد برای علامت‌گذاری محل برش
نردبان برای دسترسی به سقف
انبردست برای قطع و وصل سیم‌ها
پیچ گوشتی و فازمتر برای بستن پیچ و اتصالات
کاتر یا سیم چین برای بریدن سیم
عینک ایمنی برای محافظت از چشم‌ها
دستکش برای محافظت از دست‌ها

آموزش نصب پنل ال ای دی توکار در سقف 60 در 60

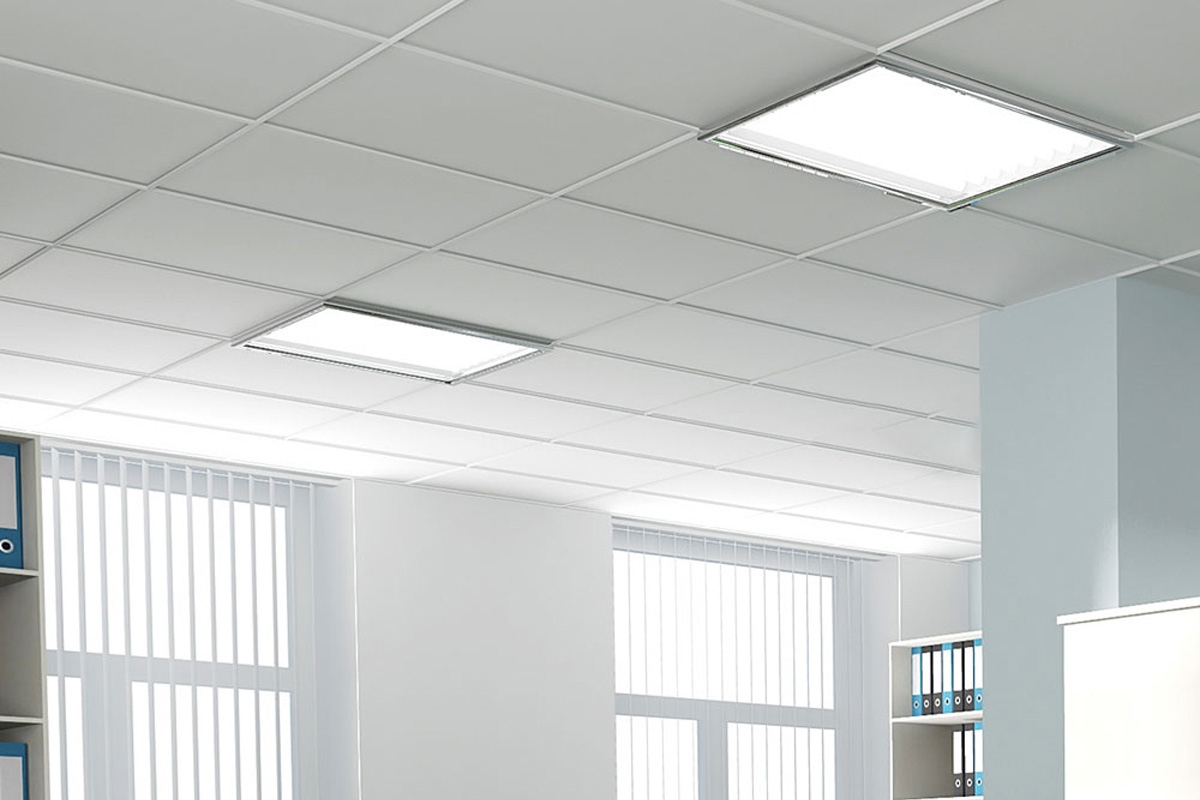

سقف‌های شبکه 60 در 60 (نوعی سقف کاذب)، از جمله انواع سقف هستند که از تایل‌هایی با این ابعاد تشکیل می‌شوند. با توجه به رایج بودن این نوع سقف، پنل 60 در 60 نیز مورد توجه قرار گرفته و کاربرد بسیاری دارد. در ادامه به مراحل نصب پنل ال ای دی توکار در سقف شبکه 60 در 60 می‌پردازیم.

1. محل نصب را آماده‌سازی کنید

از آن‌جایی که سقف شبکه 60 در 60، از تایل‌های کنار هم تشکیل شده‌اند، شما به راحتی می‌توانید تایل محل مناسب برای نصب پنل سقفی توکار خود را علامت زده و در مرحله نصب پنل، آن را از محل خارج کنید.

2. سیم‌کشی‌های سقف را بررسی کنید

قبل از هر کار، حتما برق محل را قطع کرده و با استفاده از یک فازمتر، از قطع بودن آن اطمینان حاصل کنید. حال که محل مورد نظر را انتخاب کرده‌اید، می‌بایست سیم‌کشی‌های پشت سقف را نیز بررسی کنید تا از سلامت آن‌ها مطمئن شوید. در بعضی از ساختمان‌های قدیمی، ممکن است به دلیل قدیمی بودن سیم‌کشی‌های ساختمان، نصب پنل سقفی، کار دشواری بوده و نیاز به تعویض سیم‌کشی داشته باشد. شاید این سوال برایتان پیش بیاید که چه مواردی را باید بررسی کنیم.

مطمئن شوید که سیم و کابل در محل مورد نظر برای نصب چراغ وجود دارند.
نوع سیم‌ها را بررسی کنید. ممکن است سیم‌های موجود در سقف مناسب برای پنل سقفی توکار نباشند.
قطر سیم‌ها را چک کنید. سیم‌ها باید دارای قطر مناسب برای عبور جریان مورد نیاز چراغ باشند.
عایق بندی سیم‌ها باید سالم و بدون نقص باشد.
اتصالات باید سالم و محکم باشند.

3. سیم‌کشی را انجام دهید

این مراحل را حتما با استفاده از عینک و دستکش ایمنی انجام دهید. در این مرحله، باید سیم‌های درایور ارائه شده به همراه پنل سقفی خود را به سیم‌های پشت سقف وصل کنید. این دسته از تجهیزات به صورت جداگانه و غیرمتصل، در بسته‌بندی پنل سقفی شما قرار داشته و نیازی به تهیه آن نیست. تایل مورد نظر را از محل خارج کرده و درایور را به سیم‌کشی پشت سقف وصل کنید.

برای این کار می‌توانید با توجه به مراحل زیر عمل کنید.

سیم‌های برق را در سقف پیدا کنید. معمولا دو سیم فاز و نول وجود دارد.
سیم فاز را به ترمینال فاز (L) درایور و سیم نول را به ترمینال نول (N) درایور وصل کنید.
در برخی از درایورها، یک سیم سوم برای سیم ارت وجود دارد. این سیم را به ترمینال ارت (PE) درایور وصل کنید.
اتصالات سیم‌ها را با استفاده از چسب برق عایق‌بندی کنید.

4. پنل را به درایور وصل کنید

حال که سیم‌کشی و درایور در قسمت سقف‌، آماده شده‌اند، می‌بایست پنل را به درایور وصل کنید. در واقع درایور مانند یک واسطه بین سیم‌کشی ساختمان و پنل عمل می‌کند. پنل‌های ال ای دی توکار، ممکن است با یکدیگر متفاوت بوده و سیم‌کشی هر یک از آن‌ها از ساختار ویژ‌ه‌ای برخوردار باشد. به همین دلیل برای وصل کردن سیم‌های پنل به درایور، بهتر است از دستورالعمل ارائه شده به همراه پنل سقفی خود، پیروی کنید.

5. نصب را کامل کرده و اتصالات را بررسی کنید

حال که سیم‌ها را به طور کامل وصل کرده‌اید، قبل از اینکه پنل سقفی خود را به طور کامل در محل قرار دهید، درست بودن اتصالات را بررسی کرده و با استفاده از ولت‌متر، ولتاژ را نیز بررسی کنید.

6. برق را وصل کرده و پنل را روشن کنید

حال که تمام مراحل را به طور کامل انجام داده‌اید، می‌توانید برق را روشن کنید تا از درست بودن نصب پنل سقفی خود مطمئن شوید.

آموزش نصب پنل ال ای دی توکار در سقف معمولی

شما می‌توانید پنل توکار خود را در سقف‌های معمولی نیز نصب کنید. تنها تفاوت مراحل نصب پنل توکار در این نوع سقف، در آماده‌سازی محل نصب آن است که در سقف‌ها معمولی باید محل نصب مورد نظر را برش دهید. پنل سقفی مورد استفاده برای نصب در سقف‌های معمولی، محدودیت ابعاد نداشته و می‌تواند دارای ابعاد 30 در 30، 60 در 60، 30 در 120 و… باشد.

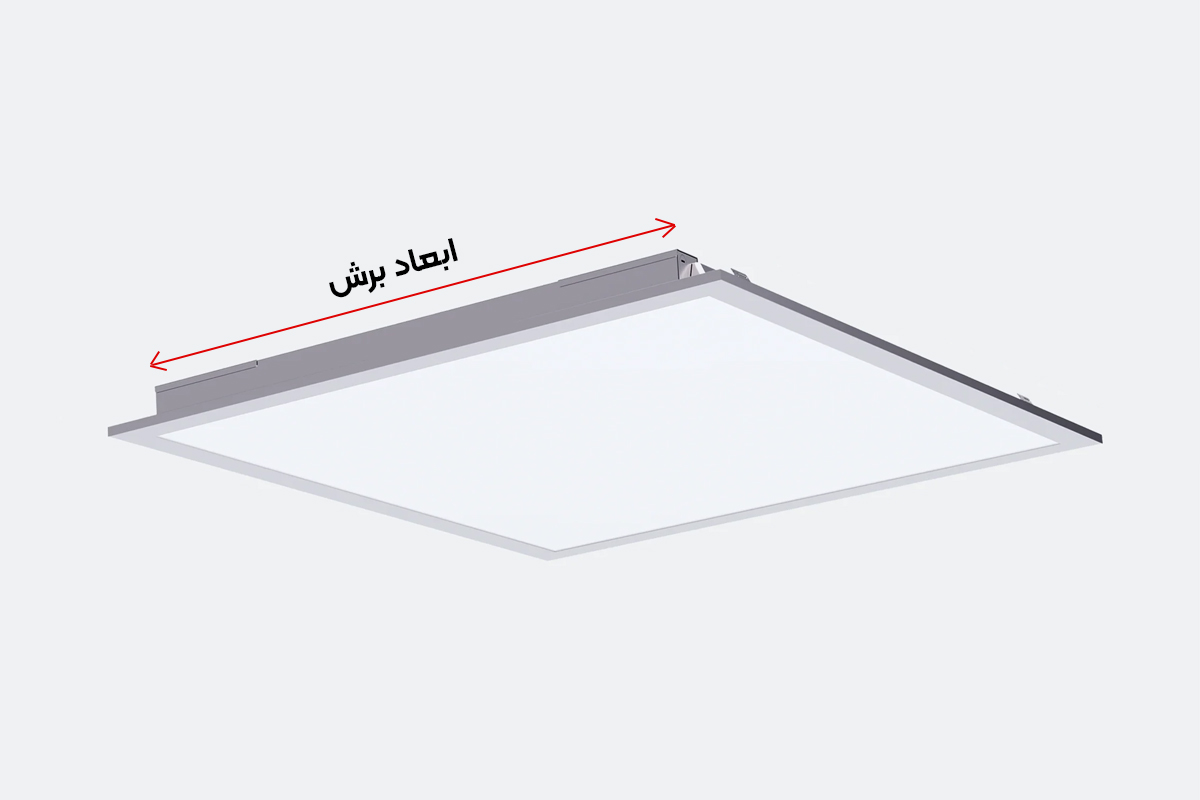

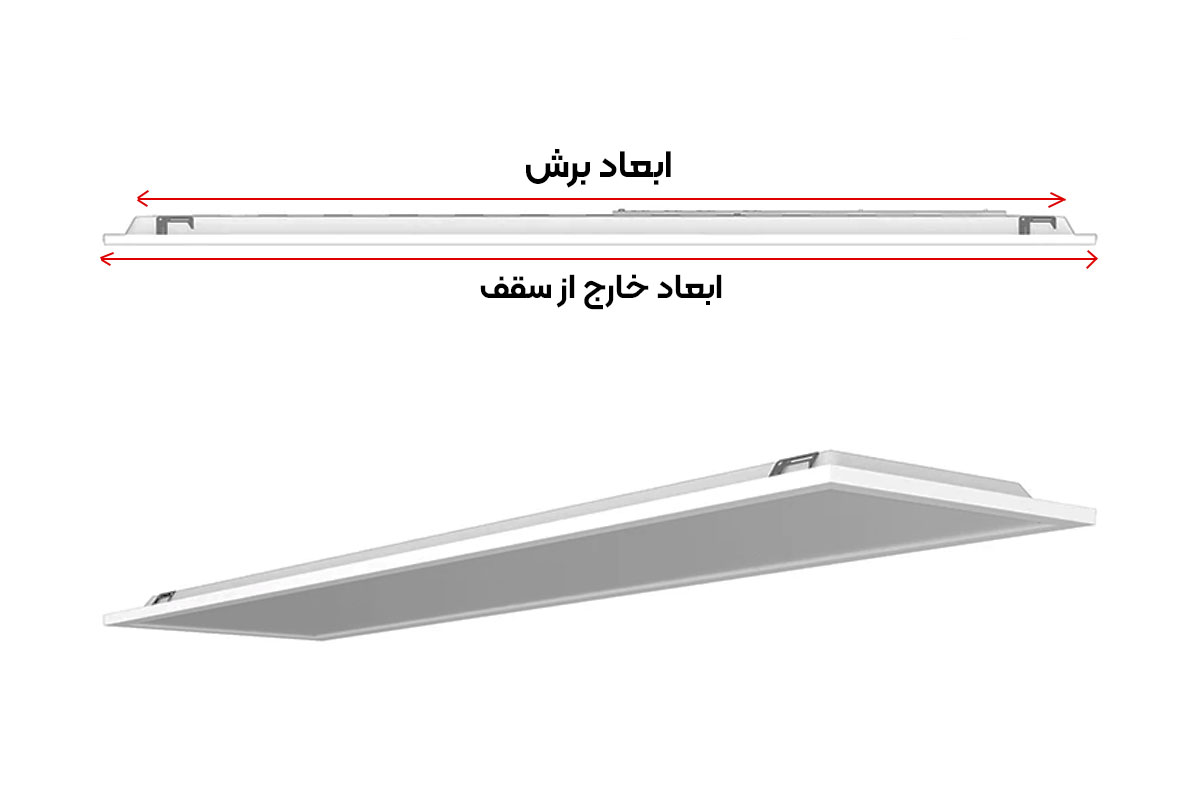

نکته مهم برای نصب این پنل‌ها، توجه به ابعاد برش است. ابعاد یا قطر برش، به ابعادی گفته می‌شود که داخل سقف قرار می‌گیرد. در این حال، زمانی که پنل سقفی توکار را در سقف قرار می‌دهید، تنها ابعاد برش وارد سقف شده و لبه‌های پنل، بیرون از سقف باقی می‌ماند.

برای برش ابعاد مناسب در سقف می‌توانید مراحل زیر را طی کنید. سایر مراحل نصب پنل سقفی توکار در سقف‌های معمولی، مانند مراحلی است که پیش‌تر به توضیح آن‌ها پرداختیم.

1. انتخاب محل مناسب برای برش

محل دقیق پنل را روی سقف با مداد علامت بزنید.
از تراز لیزری برای اطمینان از صاف بودن محل برش استفاده کنید.
به ابعاد برش پنل و فضای خالی مورد نیاز برای سیم‌کشی توجه کنید.

2. انتخاب ابزار مناسب برای برش

نوع ابزار برش به جنس سقف شما بستگی دارد.

سقف گچی یا رابیتس: می‌توانید از گردبر دستی یا فرز استفاده کنید.
سقف فلزی: برای این نوع سقف به فرز آهنگری یا دستگاه برش ورق نیاز دارید.
سقف چوبی: می‌توانید از اره مویی یا گردبر دستی استفاده کنید.

3. برش سقف

از عینک و ماسک ایمنی برای محافظت خود استفاده کنید.
با دقت و احتیاط شروع به برش سقف کنید.
از خطوط علامت‌گذاری‌شده به عنوان راهنما استفاده کنید.
برش‌ها را به آرامی، صاف و بدون لبه‌های تیز انجام دهید.
