راهنمای انتخاب استابلایزر برای موتور برق

موتور برق یکی از منابع مطمئن و کارآمد برای تامین برق در شرایط مختلف است و با‌توجه به اینکه تقریبا تمام فعالیت‌های روزانه ما به برق وابسته است، روز‌به‌روز به تعداد خریداران آن افزوده می‌شود. یکی از چالش‌های اساسی که خریداران موتور برق در این روز‌ها با آن مواجه هستند، نوسانات ولتاژ و شکل موج مربعی تولید‌شده توسط موتور برق است. این شکل موج می‌تواند باعث ایجاد اختلالات و نوسانات در ولتاژ خروجی شده و در‌نهایت به کاهش عمر مفید دستگاه‌ها و تجهیزات متصل به آن منجر شود. استابلایزر تنظیم کننده ولتاژ موتور برق است که از آسیب‌های احتمالی به تجهیزات الکتریکی جلوگیری و به عملکرد بهینه موتور برق کمک می‌کند.

با مطالعه ادامه این مطلب، با نکات کلیدی و ویژگی‌های مهم استابلایزرهای مناسب موتور برق آشنا خواهید شد و می‌توانید تصمیمی آگاهانه و مطمئن در خرید خود بگیرید.

پس برای انتخاب بهترین و مناسب‌ترین استابلایزر برای موتور برق با ما همراه باشید!

چرا استابلایزر برای موتور برق ضروری است؟

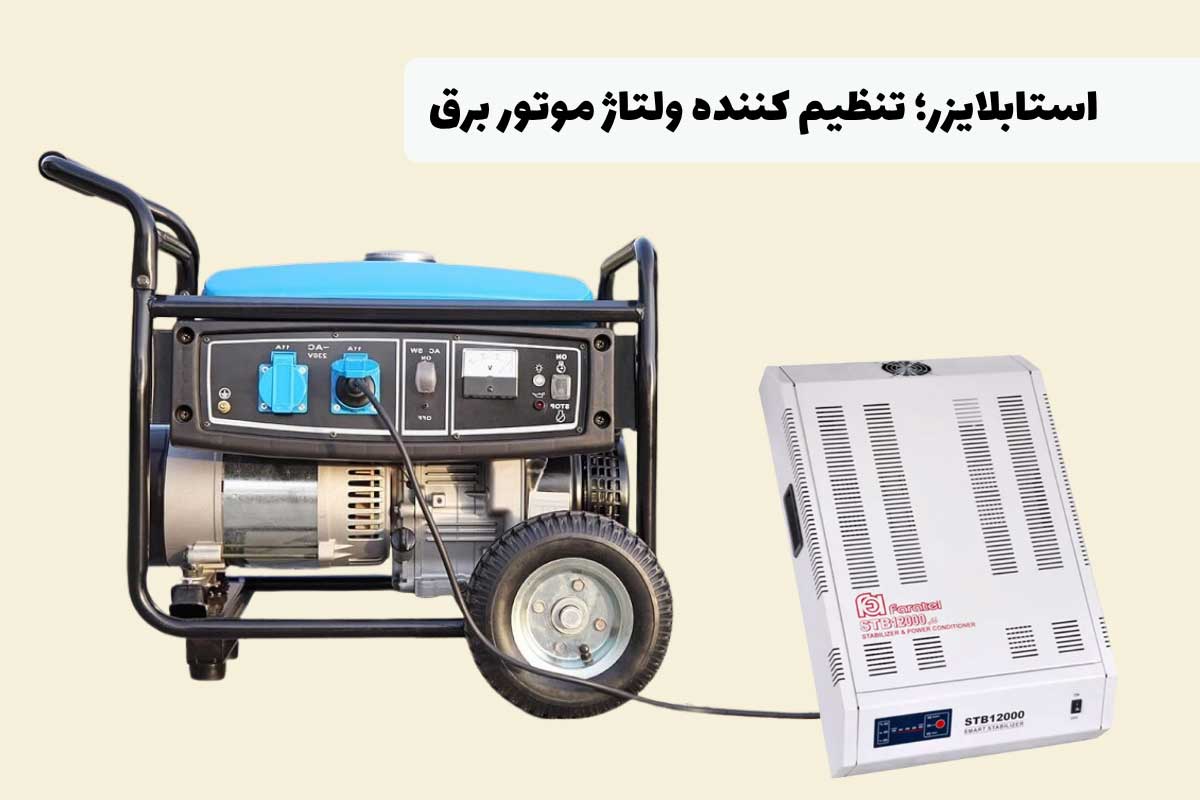

کار اصلی استابلایزر (تثبیت‌کننده ولتاژ) ، این است که ولتاژ برق دستگاهی که به آن متصل می‌شود را در یک محدوده ایمن به‌طور ثابت نگه دارد تا دستگاه مورد‌نظر آسیب نبیند. رفع نوسانات ولتاژ و تولید شکل موج مربعی موتور برق در حیطه وظایف استابلایزر است.

استابلایزر چیست؟ | بررسی کامل انواع و روش کار

دلایلی که شما را قانع می‌کنند برای محافظت از موتور برق‌ و لوازم الکتریکی متصل به موتور برق، استابلایزر بخرید؛ عبارتند از:

1. شکل موج مربعی موتور برق

شکل موج مربعی یک نوع سیگنال الکتریکی است که به‌طور متناوب بین دو سطح ولتاژ (مثبت و منفی) تغییر می‌کند. این تغییرات به‌صورت ناگهانی و در یک دوره زمانی مشخص اتفاق می‌افتد و زمان‌های بالا و پایین آن برابر است. این ویژگی باعث می‌شود که شکل موج مربعی به‌راحتی در مدارهای دیجیتال و آنالوگ استفاده شود.

شکل موج مربعی معمولا توسط اکثر مدل‌های موتور‌ برق تولید می‌شود. این موتور‌ها به‌صورت مدارهای الکترونیکی طراحی می‌شوند و ولتاژ را به‌طور خودکار بین دو سطح تغییر می‌دهند. دلایل اصلی تولید این نوع موج عبارتند‌از سادگی در طراحی، کاربرد‌های فراوان در سیگنال‌پردازی و قابلیت تنظیم فرکانس.

اما این شکل موج دارای معایبی هم هست. ایجاد نوسانات و هارمونیک‌ها، انتقال ناگهانی، ایجاد نویز و مشکلات در بار‌های القایی از مهم‌ترین معایب شکل موج مربعی است که می‌تواند سلامت موتور برق و دستگاه‌های متصل به آن را تحت‌تاثیر قرار دهد. به همین دلیل است که داشتن دستگاهی برای موتور‌های برق که نویز‌ها را کاهش دهد، ولتاژ را تنظیم کند و همچنین باعث بهبود عملکرد بار‌های القایی شود ضروری است.

2. نوسانات الکتریکی ناشی از عوامل مختلف

هر وسیله یا دستگاه الکتریکی برای طیف وسیعی از ولتاژ ورودی طراحی شده‌است. محدوده کاری این دستگاه‌ها بسته به حساسیت، به مقادیر خاصی محدود می‌شود. به‌عنوان مثال، برخی از دستگاه‌ها می‌توانند 10± درصد ولتاژ نامی را تحمل کنند، در حالی که برخی دیگر فقط 5± درصد یا کمتر را تحمل می‌کنند.

نوسانات ولتاژ (افزایش یا کاهش دامنه ولتاژ نامی) در بسیاری از مناطق کاملا رایج است. خطاهای الکتریکی، سیم‌کشی معیوب و خاموش‌شدن دوره‌ای دستگاه از شایع‌ترین دلایل این نوسانات به‌شمار می‌رود.

افزایش ولتاژ طولانی‌مدت می‌تواند منجر به مشکلات زیر شود:

آسیب عایق به سیم‌پیچ‌ها
قطع ناخواسته بار
افزایش تلفات در کابل‌ها و تجهیزات مرتبط
کاهش عمر مفید موتور برق

کاهش ولتاژ طولانی نیز می‌تواند مشکلات زیر را به‌همراه داشته‌باشد:

خرابی تجهیزات متصل به موتور برق
دوره‌های کاری طولانی‌تر
کاهش عملکرد تجهیزات متصل به موتور برق
کشیدن جریان‌های زیاد و تولید گرمای بیش از حد در دستگاه
خطاهای محاسباتی
کاهش سرعت راندمان موتور

لیست بهترین برندهای موتور برق در ایران

لیست قیمت موتور برق

انواع موتور برق

مشاهده همه

موتور بنزینی 7 اسب هیوندای مدل H170-GE

تماس بگیرید
موتور برق بنزینی 7 اسب هیوندای مدل H270-GE

تماس بگیرید
موتور برق بنزینی 700 وات آروا مدل 6104

تماس بگیرید
موتور برق بنزینی 800 وات آروا مدل 6105

تماس بگیرید

مزایای نصب استابلایزر برای موتور برق

مهم‌ترین مزایای نصب استابلایزر برای موتور برق عبارتند‌از:

1. حفاظت از تجهیزات حساس

استابلایزرها برای جلوگیری از نوسانات ولتاژ طراحی شده‌اند. نوسانات ولتاژ می‌توانند به تجهیزات الکتریکی آسیب رسانده و عمر مفید آن‌ها را کاهش دهند. زمانی که استابلایزر را به یک موتور برق وصل می‌کنید، ولتاژ خروجی موتور به‌طور مداوم کنترل شده و در یک محدوده ایمن نگه داشته می‌شود و در‌نتیجه، از آسیب به خود موتور برق و دستگاه‌های متصل به آن جلوگیری می‌شود. این مزیت برای حفاظت تجهیزات حساس مانند کامپیوترها و دستگاه‌های پزشکی که معمولا از موتور برق در ساعات خاموشی استفاده می‌کنند، بسیار حیاتی است.

2. افزایش کارایی و بهینه‌سازی عملکرد موتور برق

زمانی که ولتاژ موتور برق در یک محدوده ثابت قرار می‌گیرد، این دستگاه قادر است به‌طور بهینه‌تری کار کرده و بارهای متغیر را بدون افت کیفیت توان مدیریت کند. این مزیت، کاهش هزینه‌های عملیاتی و بهبود مدیریت انرژی را به‌همراه دارد.

3. افزایش عمر موتور برق

نوسانات ولتاژ می‌توانند فشار زیادی به موتور برق وارد کرده و باعث کاهش عمر مفید آن شوند. با استفاده از استابلایزر، فشار وارد‌شده به موتور برق کاهش یافته و در‌نتیجه، عمر مفید آن افزایش می‌یابد. همچنین، با افزایش عمر مفید موتور برق، هزینه‌های مربوط به تعمیر و نگهداری نیز کاهش قابل‌توجهی خواهند داشت.

4. ایمنی بیشتر

استابلایزرها از بروز مشکلاتی مانند اضافه بار و نوسانات ولتاژ جلوگیری کرده و به ایمنی بیشتر تجهیزات و کاربران کمک می‌کند. زمانی که استابلایزر را به موتور برق متصل می‌کنید، ولتاژ خروجی در محدوده ایمن قرار می‌گیرد و احتمال بروز خطرات و حوادث مربوط به نوسانات ولتاژ کم می‌شود.

5. کاهش هزینه‌های مربوط به انرژی

استابلایزر عملکرد موتور برق را بهینه کرده و از نوسانات ولتاژ موتور برق جلوگیری می‌کند. در‌نتیجه، در هزینه‌های برق صرفه‌جویی می‌شود.

۶. جلوگیری از دو فاز شدن موتور برق (در موتورهای سه فاز)

استابلایزرها در موتورهای برق سه‌فاز، به‌طور مستقل ولتاژ هر فاز را کنترل کرده و با تنظیم ولتاژ خروجی، از نوسانات و افت ولتاژ در هر یک از فازها جلوگیری می‌کنند. به عبارتی دیگر، استابلایزرها در‌صورت بروز نوسانات ولتاژ، به‌سرعت واکنش نشان می‌دهند و ولتاژ را به سطح ایمن و ثابت برمی‌گردانند تا تعادل بین فازها حفظ شده و از بروز مشکلاتی مانند دو فاز شدن که می‌تواند منجر به آسیب به تجهیزات و کاهش کارایی موتور برق شود، جلوگیری می‌کنند.

جدول راهنمای خرید استابلایزر مناسب برای موتور برق

در جدول زیر، خلاصه‌ای از تمام ویژگی‌هایی که در زمان خرید موتور برق باید در‌نظر گرفته شوند را با یکدیگر مرور می‌کنیم:

ویژگی‌ها	توضیحات	نکات مهم
نوع استابلایزر	استابلایزرهای اتوماتیک: تنظیم خودکار ولتاژ با استفاده از سنسورها و کنترلر‌ها. استابلایزرهای دستی: نیاز به تنظیم دستی دارند و برای کاربردهای خاص و معمولی‌تر استفاده می‌شوند.	استابلایزرهای اتوماتیک کارآمدتر و راحت‌تر هستند و برای استفاده عمومی مناسب‌ترند.
نوع تکنولوژی بکار‌رفته	3 تکنولوژی اصلی در ساخت استابلایزر عبارتند‌از:· استابلایزر رله‌ای (Relay Type)، استابلایزر سروو موتوری (Servo Motor Type)، استابلایزرهای استاتیک یا الکترونیکی (Static/Electronic Type).	استابلایزر‌های رله‌ای برای موتور‌های کوچک با کاربرد خانگی مناسب‌اند. استابلایزر‌های سروو برای موتور‌های حساس و صنعتی مناسب‌اند. استابلایزر‌های استاتیک یا الکترونیکی برای موتور‌های برق بسیار حساس و صنعتی مناسب‌اند.
توان خروجی (kVA)	توان استابلایزر باید با توان موتور برق مطابقت داشته‌باشد. بهتر است توان استابلایزر 20-30% بیشتر از توان موتور برق باشد.	برای مثال، اگر موتور برق شما 5 kVA است، استابلایزر 6-7 kVA انتخاب کنید.
تعداد فازها	تک فاز: برای موتورهای تک فاز. استابلایزر صنعتی (سه فاز): برای موتورهای سه فاز.	انتخاب نوع فاز مناسب بر‌اساس نوع موتور برق ضروری است.
سرعت پاسخگویی	زمان لازم برای تنظیم ولتاژ در‌صورت نوسان که معمولا بین 1 تا 5 ثانیه است.	استابلایزرهای سریعتر عملکرد بهتری دارند و بهتر می‌توانند از آسیب به تجهیزات جلوگیری ‌کنند.
حفاظت در‌برابر نوسانات	شامل قابلیت جلوگیری از نوسانات ولتاژ، اضافه بار و افت ولتاژ است.	این ویژگی به حفظ ایمنی و عمر بیشتر دستگاه کمک می‌کند.
ویژگی‌های اضافی	قطع ولتاژ پایین و بالا: برای جلوگیری از آسیب به تجهیزات. نمایشگر ولتاژ: برای نظارت بر وضعیت. حفاظت در‌برابر اضافه بار: برای جلوگیری از آسیب به موتور در‌صورت بار زیاد.	این ویژگی‌ها می‌توانند به‌راحتی کاربر کمک کرده و از آسیب به موتور برق و تجهیزات متصل به آن جلوگیری کنند.
قیمت	قیمت استابلایزرها بسته به نوع و ویژگی‌هایشان متفاوت است.	قبل از خرید، حتما قیمت‌ها و ویژگی‌های استابلایزر‌های مختلف را مقایسه کنید.
گارانتی و خدمات پس از فروش	از وجود گارانتی و خدمات پس از فروش مناسب مطمئن شوید.	این کار به شما کمک می‌کند تا از کیفیت خدمات پس از فروش و پشتیبانی در آینده مطمئن باشید.
کیفیت ساخت و مواد	بهتر است استابلایزر از مواد با کیفیت بالا مانند مس خالص و ورق‌های فولادی با کیفیت ساخته شده‌باشد تا عمر و کارایی آن در بالاترین حد ممکن قرار گیرد.	استابلایزرهای با کیفیت دارای عمر طولانی‌تر و عملکرد بهتری هستند.
نصب و راه‌اندازی	از آسانی نصب و راه‌اندازی استابلایزر مطمئن شوید. برخی مدل‌ها نیاز به نصب تخصصی دارند.	انتخاب مدل‌هایی که نصب آسان‌تری دارند، به صرفه‌جویی در زمان و هزینه‌ها کمک می‌کند.

معرفی بهترین مارک‌های استابلایزر بازار ایران

لیست قیمت استابلایزر

انواع استابلایزر

مشاهده همه

ترانس دیجیتال 1000 ولت آمپر یخچال و فریزر و صوتی و تصویری نوسان

5,800,000 تومان
ترانس اتوماتیک پرنیک مدل ECO-1000FULL لوازم صوتی و تصویری

6,590,000 تومان
استابلایزر فاران مدل STB ظرفیت 1000VA

6,600,000 تومان
استابلایزر تمام اتوماتیک 1000 ولت آمپر مخصوص صوت و تصویر سارا

8,731,000 تومان

ویژگی‌های استابلایزر مناسب موتور برق

اکثر افرادی که به‌دنبال یک استابلایزر مناسب برای موتور برق می‌گردند، نمی‌دانند که از بین گزینه‌های موجود کدام یک را انتخاب کنند و اصلا چه پارامتر‌ها و ویژگی‌هایی باعث می‌شود که یک استابلایزر جزو دسته بهترین‌ها قرار بگیرد؟

برای اینکه کار شما را راحت کرده و در وقت و انرژی‌تان صرفه‌جویی کنیم، ۹ مورد از مهم‌ترین پارامتر‌ها و ویژگی‌های یک استابلایزر مناسب موتور برق را برایتان لیست کرده‌ایم تا با یک نگاه به کاتالوگ استابلایزر‌های بازار بتوانید بهترین‌ها را گلچین کنید.

1. ولتاژ خروجی پایدار و دقیق

داشتن ولتاژ خروجی پایدار و دقیق یکی از پارامتر‌های کلیدی در انتخاب استابلایزر برای موتور برق است. این ویژگی به این معناست که استابلایزر باید حتی در شرایطی که ولتاژ ورودی نوسان دارد، قادر باشد ولتاژ خروجی را در محدوده مشخصی (معمولا 10± ولت از ولتاژ نامی) حفظ کند تا امنیت موتور برق و دستگاه‌های متصل به آن تضمین شود. معمولا استابلایزر‌هایی که قادر به ارائه ولتاژ ثابت و دقیق هستند، کیفیت بالاتری دارند.

2. سرعت پاسخگویی بالا

سرعت پاسخگویی بالا به این معناست که استابلایزر باید بتواند به‌سرعت به تغییرات ولتاژ ورودی واکنش نشان داده و ولتاژ خروجی را تنظیم کند. استابلایزر‌هایی که سرعت پاسخگویی بالایی دارند، معمولا در کمتر از 1 ثانیه می‌توانند ولتاژ را تنظیم کنند. این ویژگی مخصوصا در محیط‌های صنعتی که نوسانات ولتاژ می‌تواند به موتور‌های برق و تجهیزات حساس متصل به آن‌ها آسیب برساند، بسیار حیاتی است.

3. راندمان بالا و تلفات انرژی کم

استابلایزرهای با کیفیت باید بتوانند ‌بخش زیادی از انرژی (حدود 97 تا 98 درصد) را به‌طور موثر تبدیل کنند و حداقل تلفات انرژی را داشته‌باشند. این ویژگی به کاهش هزینه‌های برق و بهبود کارایی سیستم کمک می‌کند.

4. حفاظت‌های ایمنی جامع

وجود سیستم‌های حفاظتی در استابلایزر‌های موتور برق به جلوگیری از آسیب به موتور و تجهیزات متصل و همچنین افزایش ایمنی کمک می‌کند. در جدول زیر، مهم‌ترین سیستم‌های حفاظتی استابلایزر‌های موتور برق و کاربردشان را بررسی می‌کنیم:

حفاظت در‌برابر اضافه بار (Overload Protection)	این سیستم حفاظتی در‌صورت افزایش بار به حدی که از ظرفیت استابلایزر فراتر رود، به‌طور خودکار عمل کرده و برق را قطع می‌کند. به‌عنوان مثال، اگر چندین دستگاه پرمصرف به یک موتور برق متصل باشند و بار کل از ظرفیت آن فراتر رود، این حفاظت فعال می‌شود و از داغ‌شدن و آسیب به استابلایزر و موتور برق جلوگیری می‌کند.
حفاظت در‌برابر اتصال کوتاه (Short Circuit Protection)	حفاظت در‌برابر اتصال کوتاه به استابلایزر این امکان را می‌دهد که در‌صورت بروز اتصال کوتاه در مدار موتور برق، به‌سرعت برق را قطع کند. این ویژگی از بروز آتش‌سوزی یا آسیب‌های جدی به موتور برق و تجهیزات متصل به آن جلوگیری می‌کند.
حفاظت در‌برابر افزایش یا کاهش بیش‌از‌حد ولتاژ (Over/Under Voltage Protection)	حفاظت در‌برابر افزایش یا کاهش ولتاژ به استابلایزر این امکان را می‌دهد که در‌صورت بروز نوسانات شدید ولتاژ (افزایش یا کاهش ناگهانی)، به‌سرعت واکنش نشان داده و ولتاژ خروجی را به سطح ایمن برساند.
حفاظت در‌برابر دو فاز شدن برای مدل‌های سه فاز (Phase Failure/Phase Sequence Protection)	حفاظت در‌برابر دو فاز شدن به استابلایزرهای سه فاز این امکان را می‌دهد که در‌صورت بروز مشکل در یکی از فازها، تعادل بین فاز‌ها را حفظ کند. به عبارتی دیگر، اگر یکی از فازها دچار مشکل شود، این حفاظت به‌سرعت فعال می‌شود تا از بروز مشکلات جدی مانند آسیب به موتور سه فاز جلوگیری کند.
حفاظت در‌برابر دمای بالا (Over Temperature Protection)	این سیستم حفاظتی به استابلایزر این امکان را می‌دهد که در‌صورت افزایش دما به حد خطرناک، برق را قطع کند. در‌صورتی که استابلایزر در شرایطی کار کند که دما به حد خطرناک برسد، این حفاظت فعال می‌شود و از بروز آتش‌سوزی یا آسیب‌های جدی جلوگیری می‌کند.
عملکرد شروع با تاخیر (Delay Start Function)	با استفاده از این سیستم، استابلایزر می‌تواند به مدت چند ثانیه یا حتی چند دقیقه قبل از تأمین برق به تجهیزات، ولتاژ را پایدار کرده و از بروز نوسان ناگهانی جلوگیری کند. این ویژگی در شرایطی که برق به‌طور ناگهانی قطع و دوباره وصل می‌شود، بسیار مفید است.

5. فیلتر نویز و پارازیت

این ویژگی به استابلایزرها کمک می‌کند تا سیگنال‌های تمیز‌تری را ارائه داده و از تداخلات الکترومغناطیسی و نویزهای ناخواسته جلوگیری کنند؛ زیرا وجود نویز در ولتاژ می‌تواند به کیفیت عملکرد موتور برق و دستگاه‌های متصل به آن آسیب برساند.

6. کلید By-pass

کلید By-pass به موتور برق این امکان را می‌دهد که در‌صورت نیاز (مثلا زمانی که نیاز به تعمیر استابلایزر دارید)، استابلایزر را به‌راحتی دور بزند و برق را مستقیما از منبع اصلی تامین کند. با استفاده از کلید By-pass، موتور برق شما بدون قطع جریان برق به کار خود ادامه می‌دهد.

7. نمایشگر دیجیتال

وجود نمایشگر دیجیتال بر روی استابلایزر به شما کمک می‌کند تا ولتاژ ورودی و خروجی را به‌صورت زنده مشاهده کنید. این ویژگی، کنترل وضعیت عملکرد استابلایزر را راحت‌تر می‌کند و در‌صورت بروز مشکلات، می‌توانید اطلاعات لازم را بدست آورده و به‌سرعت برای رفع آن اقدام کنید.

8. قابلیت تنظیم ولتاژ خروجی

برخی از استابلایزرها دارای قابلیت تنظیم ولتاژ خروجی هستند که به کاربران این امکان را می‌دهد تا ولتاژ خروجی را بر‌اساس نیازهای خاص خود تنظیم کنند. این ویژگی در شرایطی که نیاز دارید موتور برق‌تان در ولتاژ خاصی کار کند، بسیار مفید است.

9. کارکرد بی‌صدا

کارکرد بی‌صدا یکی از ویژگی‌های مهم استابلایزر‌هاست؛ مخصوصا در محیط‌های خانگی، مراقبتی/بهداشتی یا اداری که سکوت و آرامش اهمیت زیادی دارد. استابلایزرهای بی‌صدا از فناوری‌های پیشرفته‌ای استفاده می‌کنند که باعث کاهش نویز و لرزش می‌شود.

توان مورد‌نیاز استابلایزر برای موتور برق چقدر است؟

توان مورد‌ نیاز استابلایزر برای موتور برق به عوامل مختلفی مانند توان مصرفی دستگاه‌های متصل و نوع بار موتور برق بستگی دارد. به‌طور کلی، برای محاسبه توان مناسب استابلایزر، باید توان کل موتور را محاسبه کرده و سپس 20 تا 30 درصد به آن اضافه کنید تا حاشیه ایمنی لازم برای نوسانات بار فراهم شود. این حاشیه به استابلایزر این امکان را می‌دهد که در شرایط بار بالا یا نوسانات ولتاژ به‌درستی عمل کرده و از آسیب به تجهیزات جلوگیری کند.

در حالت کلی، مراحل محاسبه توان مورد‌نیاز استابلایزر به شرح زیر است:

مشخص کردن سه فاز یا تک فاز بودن موتور برق: در قدم اول، باید بررسی کنید که استابلایزر شما با موتور برق تک فاز (۲۲۰ ولت) سر‌و‌کار دارد یا یک موتور برق سه فاز (۳۸۰ ولت).
محاسبه توان مورد‌نیاز: در قدم بعد، باید توان مصرفی موتور برق را محاسبه کنید. اگر بر روی دستگاه‌تان عددی با واحد KVA دارید، دیگر نیازی به محاسبه توان موتور ندارید و فقط کافی است ۲۵ الی ۳۰ درصد از این عدد را به خودش اضافه کنید تا توان مورد‌نیاز استابلایزر بدست آید.

تفاوت کاوا و کیلووات چیست؟ + آموزش نحوه تبدیل آن‌ها به یکدیگر

در ادامه، مراحل محاسبه توان مورد‌نیاز استابلایزر برق با‌توجه به نوع فاز و اطلاعات درج‌شده روی موتور برق (آمپر، ولتاژ یا کیلو وات) را با یکدیگر مرور می‌کنیم:

محاسبه توان مورد‌نیاز استابلایزر برای موتور‌های برق تک فاز و سه فاز

اندازه‌گیری توان تک فاز در‌صورتی که ولتاژ ورودی یا جریان نامی نشان داده شده‌باشد:

ولتاژ ورودی (V) موتور برق را تعیین کنید.
آمپراژ نامی (A) موتور برق را تعیین کنید.
ولتاژ را در جریان ضرب کنید.
سپس، آن را بر ۱۰۰۰ تقسیم کنید تا اندازه نامی بر حسب کیلو‌ولت آمپر (KVA) بدست آید.
۲۰٪ تا ۲۵٪ (به‌جای اضافه‌کردن 25% می‌توانید عدد بدست‌آمده را در 1.25 ضرب کنید) را به‌عنوان حاشیه ایمنی اضافه کنید.

مثال 1: یک موتور برق تک فاز دارای برچسب مشخصات ۲۲۰ ولت و ۳۰ آمپر است. حداقل توان مورد‌نیاز استابلایزر برای این دستگاه چقدر است؟

۲۲۰ (ولت) × ۳۰ = ۶۶۰۰ (ولت آمپر)

۶۶۰۰(ولت آمپر) / ۱۰۰۰ = ۶.۶ کیلو‌ولت آمپر (تقریبا ۷ کیلوولت آمپر)

۷ (کیلو‌ولت آمپر) x ۱.۲۵= ۸.۷۵ (تقریبا ۹ کیلوولت آمپر)

مثال 2: یک موتور تک فاز دارای برچسب مشخصات ۴ کیلووات و cos= 0.85 است. حداقل توان مورد‌نیاز استابلایزر برای این دستگاه چقدر است؟

۴ (کیلووات) × ۱۰۰۰ = ۴۰۰۰ وات

۴۰۰۰ (وات) / (۰.۸۵ = ۴۷۰۶ (ولت آمپر

۴۷۰۶ (ولت آمپر) / ۱۰۰۰ = ۴.۷ کیلو‌ولت آمپر (تقریبا 5 کیلو‌ولت آمپر)

5 (کیلو‌ولت آمپر) × 1.25 (25%) = 6.25 کیلوولت آمپر (تقریبا 6.5 کیلو‌ولت آمپر)

اندازه‌گیری توان سه فاز در‌صورتی که ولتاژ ورودی یا جریان نامی نشان داده شده‌ باشد.

ولتاژ ورودی (V) موتور برق را تعیین کنید.
آمپراژ نامی (A) را تعیین کنید.
ولتاژ را در جریان در 1.732 ضرب کنید و بر 1000 تقسیم کنید تا اندازه نامی بر حسب کیلو‌ولت آمپر بدست آید.
20% تا 25% را به‌عنوان حاشیه ایمنی اضافه کنید.

مثال: یک دستگاه سه فاز دارای برچسب مشخصات ۴۰۰ ولت و ۸۵ آمپر است. حداقل توان مورد‌نیاز استابلایزر برای این دستگاه چقدر است؟

۴۰۰ (ولت) × ۸۵ (آمپر) x ۱,۷۳ = ۵۸۸۲۰ ولت آمپر

۵۸۸۲۰ / ۱۰۰۰ = ۵۸,۸۲ کیلو‌ولت آمپر (تقریبا ۶۰ کیلوولت آمپر)

۶۰ (کیلو‌ولت آمپر) x ۱,۲۵ = ۷۵ کیلو‌ولت آمپر

اندازه‌گیری توان سه فاز در‌صورت مشخص بودن کیلووات.

توان نامی کیلووات موتور برق را تعیین کرده و برای بدست آوردن وات، آن را در 1000 ضرب کنید.
ضریب توان (cosj) موتور برق را تعیین کنید.
در‌صورتی که ضریب توان (cosj) مشخص نشده‌باشد، آن را برابر با 0.7 در‌نظر می‌گیریم.
توان را بر ضریب توان (cosj) تقسیم کرده و بر 1000 تقسیم کنید تا توان نامی بر حسب کیلو‌ولت آمپر بدست آید.
20 تا 25 درصد را به‌عنوان حاشیه ایمنی اضافه کنید.

مثال: یک موتور برق سه فاز دارای توان نامی ۴ کیلووات است و ضریب توان آن را نداریم. kVA استابلایزر آن برابر است با:

۴۰۰ (کیلووات) × ۱۰۰۰ = ۴۰۰۰۰۰ وات

۴۰۰۰۰۰ (وات) / ۰.۷ = ۵۷۱۴۲۶ ولت‌آمپر

۵۷۱۴۲۶ / ۱۰۰۰ = ۵۷۱ کیلو‌ولت آمپر (تقریبا ۵۸۰ کیلوولت‌آمپر)

۵۸۰ (کیلوولت‌آمپر) × ۱.۲۰ = ۶۹۶ کیلوولت‌آمپر (تقریبا ۶۷۰ کیلوولت‌آمپر)
