تشخیص RST سه فاز | معرفی 8 روش تشخیص فازهای برق سه فاز

روش‌های تشخیص فازهای برق سه فاز در سیستم‌های الکتریکی به مهندسین و تکنسین‌ها کمک می‌کند تا از عملکرد صحیح و ایمن تجهیزات الکتریکی مطمئن شوند. برق سه فاز، رایج‌ترین روش‌ توزیع انرژی الکتریکی است. این برق، شامل سه جریان الکتریکی است که با یکدیگر در فازهای مختلف قرار دارند و به‌دلیل کارایی بالا و کاهش تلفات انرژی، معمولا در صنایع و سیستم‌های بزرگ بکار می‌رود.

تشخیص فازهای برق سه فاز این امکان را می‌دهد که ترتیب و هویت فازها را شناسایی کرده و از اشتباهاتی که می‌توانند هزینه‌های زیادی در پی داشته‌باشند، جلوگیری کرد. روش‌های مختلفی برای تشخیص فاز مانند استفاده از دستگاه‌های فازمتر، ‌‌مولتی‌متر، لامپ تست فاز و… وجود دارد که هر کدام دارای مزایا و معایب خاص خودشان هستند.

برای آشنایی بیشتر شما عزیزان، در این مقاله بهترین روش‌ها برای تشخیص فاز برق سه فاز را معرفی کرده و آن‌ها را به‌طور کامل و دقیق آموزش داده‌ایم. با ما همراه باشید.

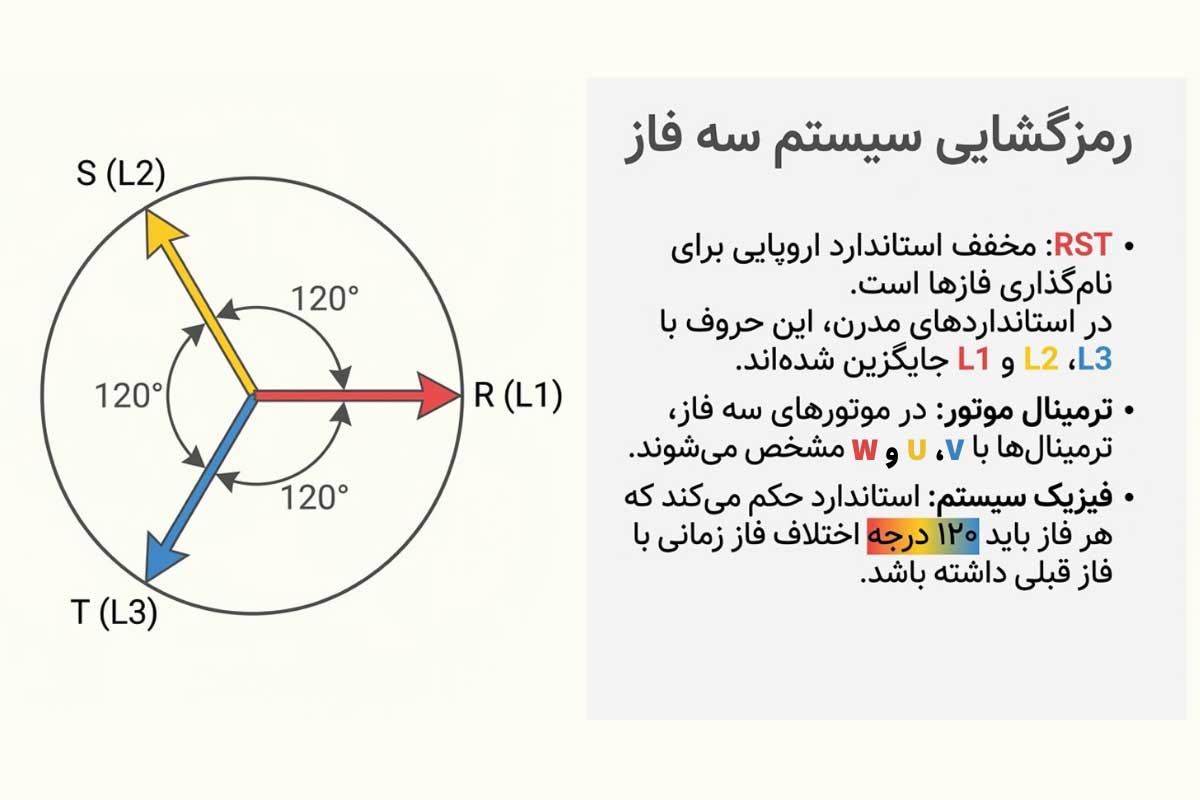

RST سه فاز چیست؟

تشخیص برق سه فاز از تک فاز توسط تکنسین برقکار انجام می‌شود. RST مخفف سه فاز در یک سیستم سه فاز است که معمولا در اروپا استفاده می‌شود. حروف R ،S و T برای مشخص‌کردن فازها استفاده می‌شوند؛ R نشان‌دهنده فاز اول، S نشان‌دهنده فاز دوم و T نشان‌دهنده فاز سوم است. در مفاهیم مدرن، این نامگذاری‌ها تا حد زیادی با L1 ،L2 و L3 جایگزین شده‌اند. در یک موتور سه فاز، ترمینال‌های مرتبط با حروف U ،V و W مشخص می‌شوند.

توالی این حروف از اهمیت بالایی برخوردار است؛ زیرا ترتیب اتصال در یک سیستم سه فاز را تعیین می‌کند. استاندارد حکم می‌کند که پس از اتصال یک فاز (مثلا R)، فاز بعدی باید ۱۲۰ درجه در جهت عقربه‌های ساعت از فاز اولیه خارج شود. این اتصال متوالی، عملکرد و تعادل مناسب در سیستم الکتریکی را تضمین می‌کند.

به‌طور خلاصه، معنی rst در برق سه فاز همان ترتیب فاز‌ها در یک توالی است و این حروف ‌‌به‌عنوان شناسه برای فازهای مختلف در یک سیستم الکتریکی سه فاز عمل می‌کنند.

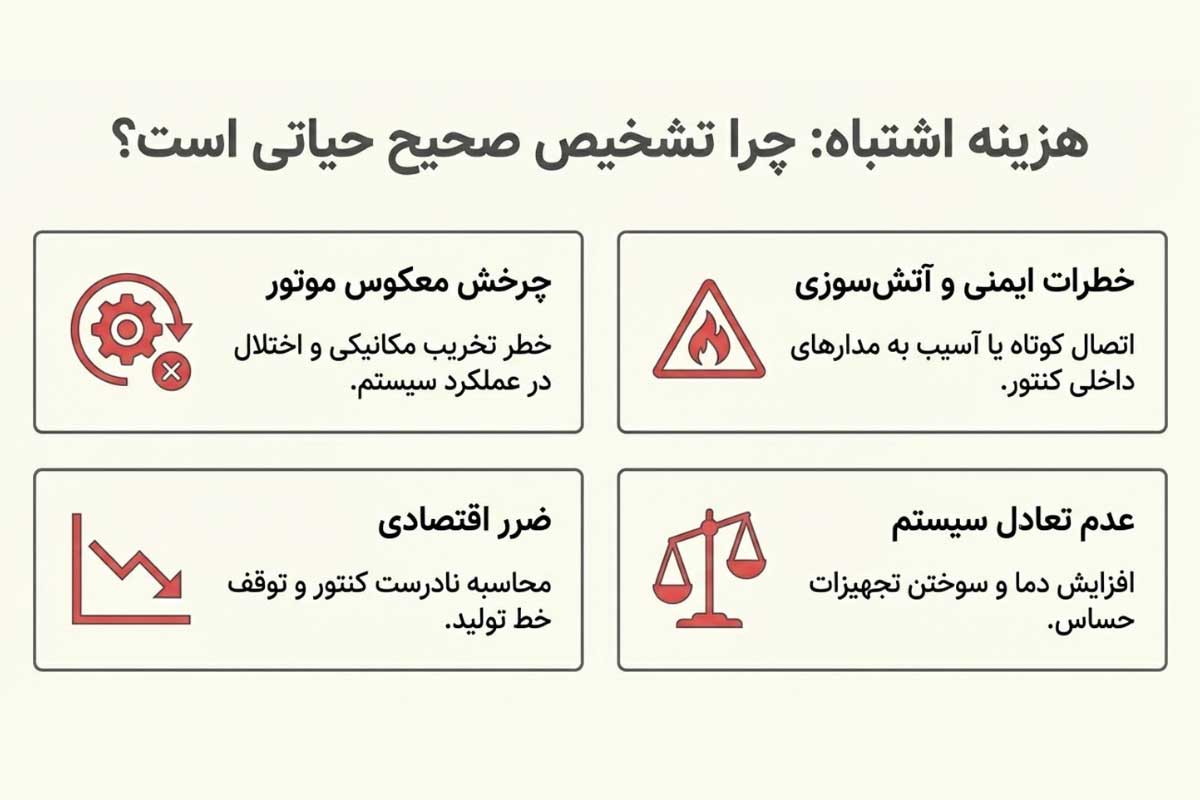

اهمیت تشخیص صحیح RST سه فاز در سیستم‌های الکتریکی

‌‌در‌صورتی که برقکار نتواند تشخیص rst سه فاز را ‌‌به‌درستی انجام دهد، سیم‌کشی اشتباه انجام خواهد شد. سیم‌کشی نادرست سه فاز نیز می‌تواند باعث ایجاد مجموعه‌ای از مشکلات ناخواسته زیر شود:

1. نقص دستگاه

زمانی که دستگاه سه فاز به سیم اشتباه متصل می‌شود، ممکن است نتواند به‌طور صحیح و مداوم به کار خود ادامه دهد. اتصال فاز اشتباه می‌تواند باعث توالی فاز معکوس شود. اگرچه در برخی شرایط ممکن است این نقص بسیار کوچک باشد، اما در دراز‌مدت می‌تواند باعث خرابی و نقص دائمی دستگاه‌ها شود.

2. خطرات امنیتی

خطاهای سیم‌کشی می‌تواند باعث اتصال کوتاه یا آسیب به مدارهای داخلی کنتور برق گردد و منجر به حوادث ایمنی مانند آتش‌سوزی شود.

3. ضرر اقتصادی

تشخیص نادرست فاز‌ها و در‌نتیجه سیم‌کشی اشتباه، می‌تواند ضرر‌های اقتصادی زیادی به‌همراه داشته‌باشد. ‌‌به‌عنوان مثال، در شرکت‌های تامین برق، خطاهای سیم‌کشی ممکن است منجر به اندازه‌گیری نادرست مصرف برق شود.

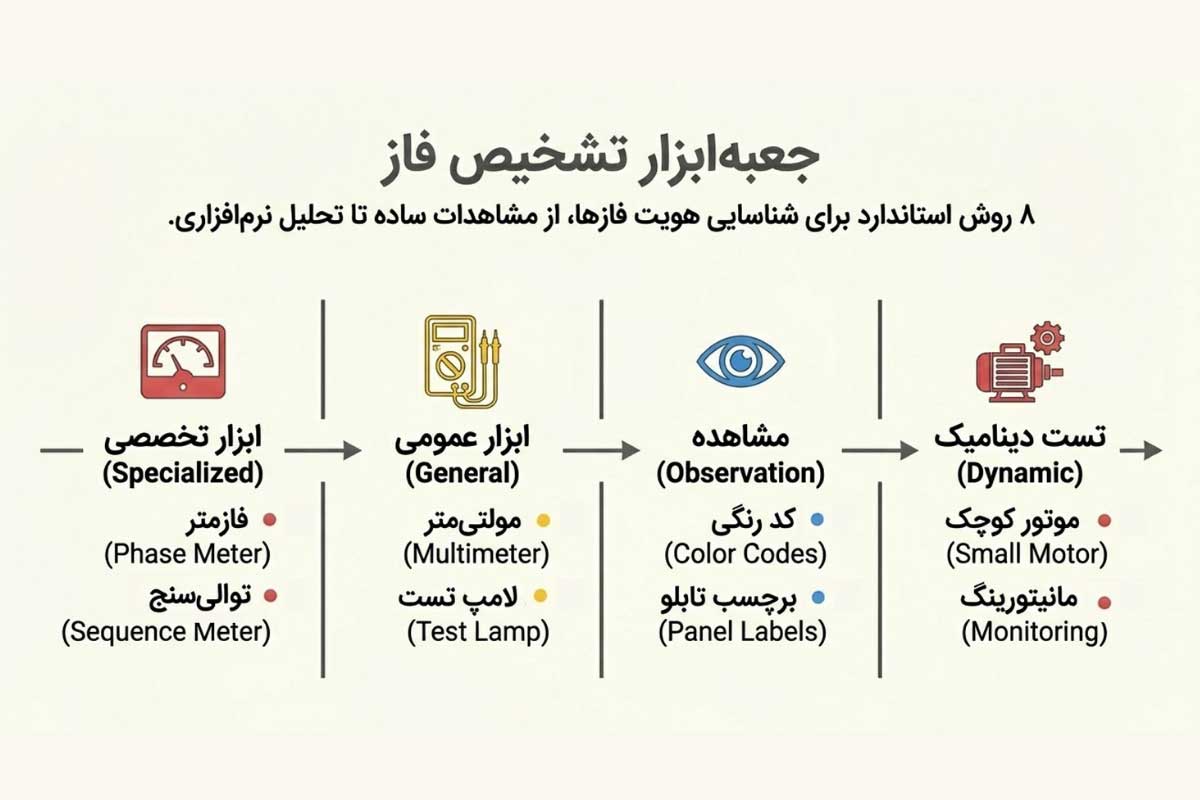

بهترین روش‌های تشخیص فازهای برق سه فاز

برای اینکه از مشکلات احتمالی سیم‌کشی اشتباه جلوگیری کنید، باید بتوانید فاز‌های برق سه فاز را ‌‌به‌درستی تشخیص دهید. روش‌های مختلفی برای تشخیص فاز‌های برق سه فاز وجود دارد که هر کدام دارای مزایا و معایب خاص خودشان هستند. در ادامه، به بررسی هر یک از این روش‌ها می‌پردازیم.

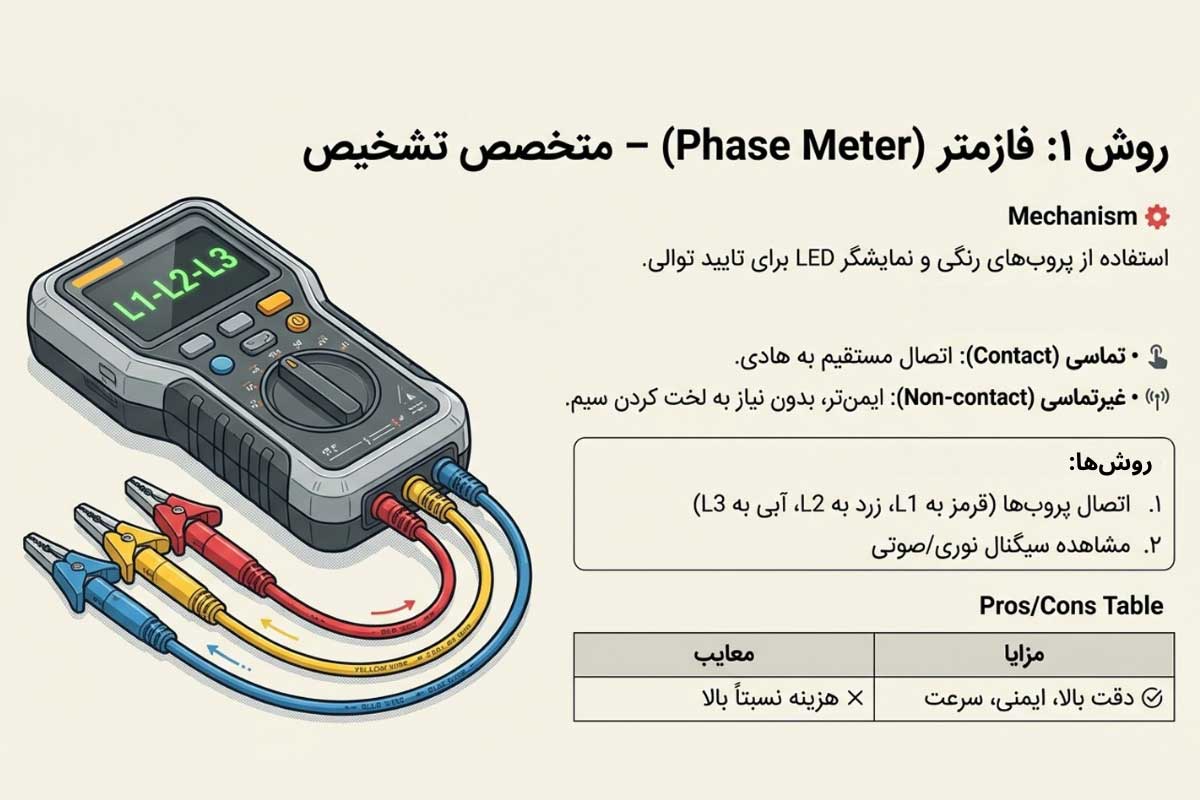

1. فازمتر

فازمترها ابزارهایی هستند که به‌طور خاص برای تشخیص توالی فازها و وضعیت فازهای برق سه فاز استفاده شده‌اند. این دستگاه‌ها معمولا دارای پروب‌های (probe) رنگی هستند که به فازهای مختلف متصل می‌شوند و با استفاده از چراغ‌های LED یا بوق، وضعیت فازها را نشان می‌دهند. فازمترها به دو نوع اصلی تقسیم می‌شوند: فازمتر‌های تماسی که نیاز به اتصال مستقیم به فازها دارند و فازمترهای غیرتماسی که می‌توانند بدون تماس با سیم‌ برق، توالی فاز را تشخیص دهند. برای تشخیص فاز به وسیله فازمتر باید مراحل زیر را انجام دهید:

• معمولا فازمتر‌ها دارای ۳ چراغ با رنگ‌های قرمز L1، زرد L2 و آبی L3 هستند.
• هر یک از پروب‌های فازمتر را به یکی از سیم‌ها وصل کنید.
• پروب‌های رنگی را به فازهای مختلف (R ،S ،T یا L1 ،L2 ،L3) متصل کنید.
• نتایج را از روی نمایشگر بخوانید. اگر چراغ‌ها به‌ترتیب روشن شوند، توالی فاز صحیح است.

مزایای فازمتر

• دقت بالا: فازمترها به‌طور خاص برای تشخیص توالی فاز طراحی شده‌اند و معمولا دقت بسیار بالایی در انجام این کار دارند.
• ایمنی: فازمترهای غیر‌تماسی می‌توانند بدون تماس با سیم‌های برق، توالی فاز را تشخیص دهند و در‌نتیجه، خطر برق‌گرفتگی ندارند.
• استفاده آسان: بسیاری از فازمترها دارای شکل ساده‌ای هستند و تمام افراد بدون دانش بالا می‌توانند از آن‌ها استفاده کنند.
• قابلیت تشخیص سریع: این ابزارها می‌توانند توالی فاز را با سرعت بالایی نشان دهند.

معایب فازمتر

• هزینه: فازمترهای با کیفیت، معمولا هزینه بالایی دارند.
• نیاز به دانش فنی: برای استفاده از برخی از انواع فازمترها نیاز به دانش فنی دارید.
• محدودیت در شرایط خاص: در شرایط خاص، مانند وجود نویز الکتریکی در مدار، ممکن است دقت فازمتر کاهش یابد.

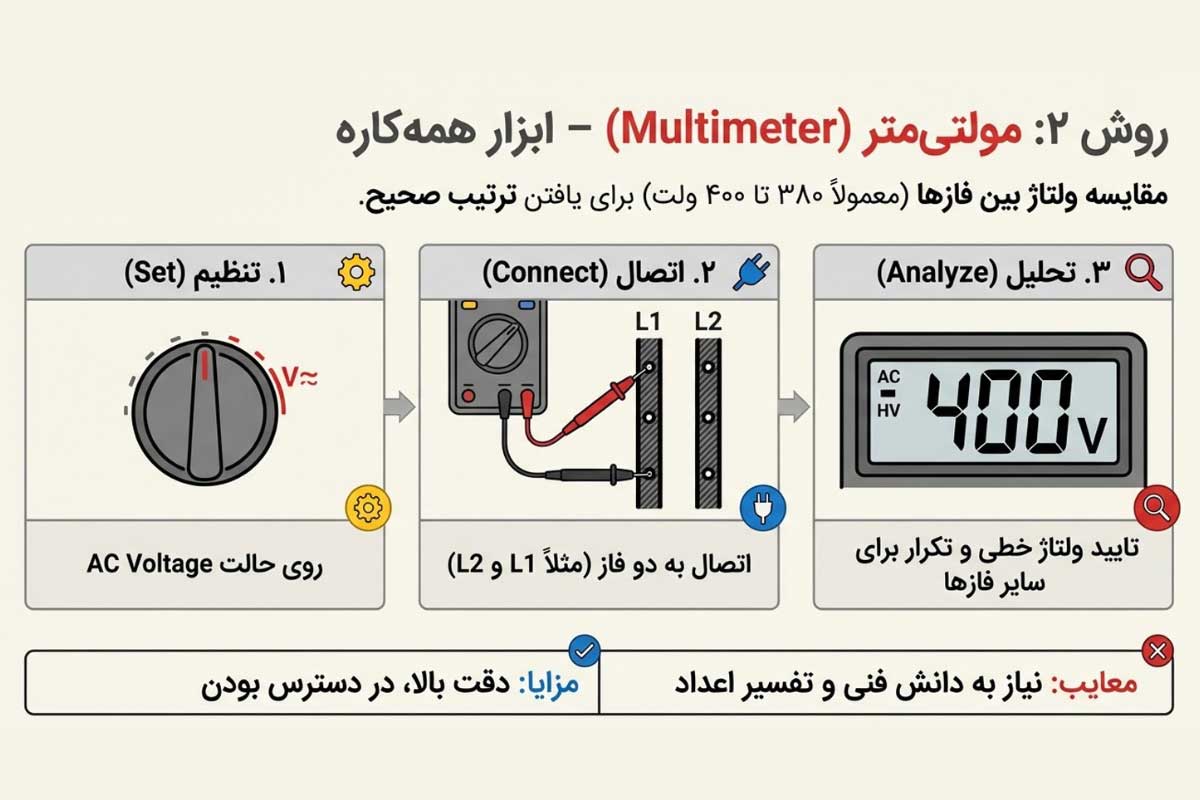

2. مولتی‌متر

‌‌مولتی‌مترها ابزارهای چندمنظوره‌ای هستند که می‌توانند ولتاژ، جریان و مقاومت را اندازه‌گیری کنند. همچنین، برای تشخیص فازهای سه فاز، می‌توانید از ‌‌مولتی‌متر استفاده کنید. در واقع، با مقایسه ولتاژها توسط ‌‌مولتی‌متر، می‌توان توالی فازها را تعیین کرد. ولتاژ بین فازها معمولاً ۳۸۰ تا ۴۰۰ ولت (در سیستم‌های سه فاز) است. برای تست برق سه فاز با ‌‌مولتی‌متر باید مراحل زیر را طی کنید:

• مولتی‌متر را روی حالت AC ولتاژ تنظیم کنید.
• پروب‌های ‌‌مولتی‌متر را به دو فاز مختلف (مثلا L1 و L2) متصل کنید.
• ولتاژ را بخوانید. اگر ولتاژ این دو فاز در محدوده مجاز باشد، یعنی این دو فاز متوالی هستند. برای تعیین توالی فاز، این کار را برای سایر ترکیب‌های فازها (L2 و L3 ،L1 و L3) تکرار کنید.

مزایای ‌‌مولتی‌متر

• چندمنظوره: ‌‌مولتی‌مترها می‌توانند ولتاژ، جریان و مقاومت را اندازه‌گیری کنند.
• دقت بالا: این ابزارها معمولا دقت بالایی در اندازه‌گیری پارامتر‌های مختلف دارند.
• قابلیت ذخیره‌سازی داده: برخی از ‌‌مولتی‌مترهای نسبتا جدید و حرفه‌ای، قابلیت ذخیره‌سازی داده‌ها را دارند و می‌توانند در تجزیه و تحلیل‌های بعدی مفید باشند.

معایب ‌‌مولتی‌متر

• پیچیدگی: از آنجایی‌که تنظیمات مختلفی بر روی این دستگاه وجود دارد، ممکن است تفسیر نتایج برای کاربران غیر‌متخصص کار سختی باشد.
• نیاز به تنظیمات: برای اندازه‌گیری‌ پارامتر‌های مختلف، به تنظیمات خاصی نیاز دارد.
• حساسیت به شرایط محیطی: ممکن است تحت‌تاثیر دما و رطوبت بالا، عملکردش مختل شود.

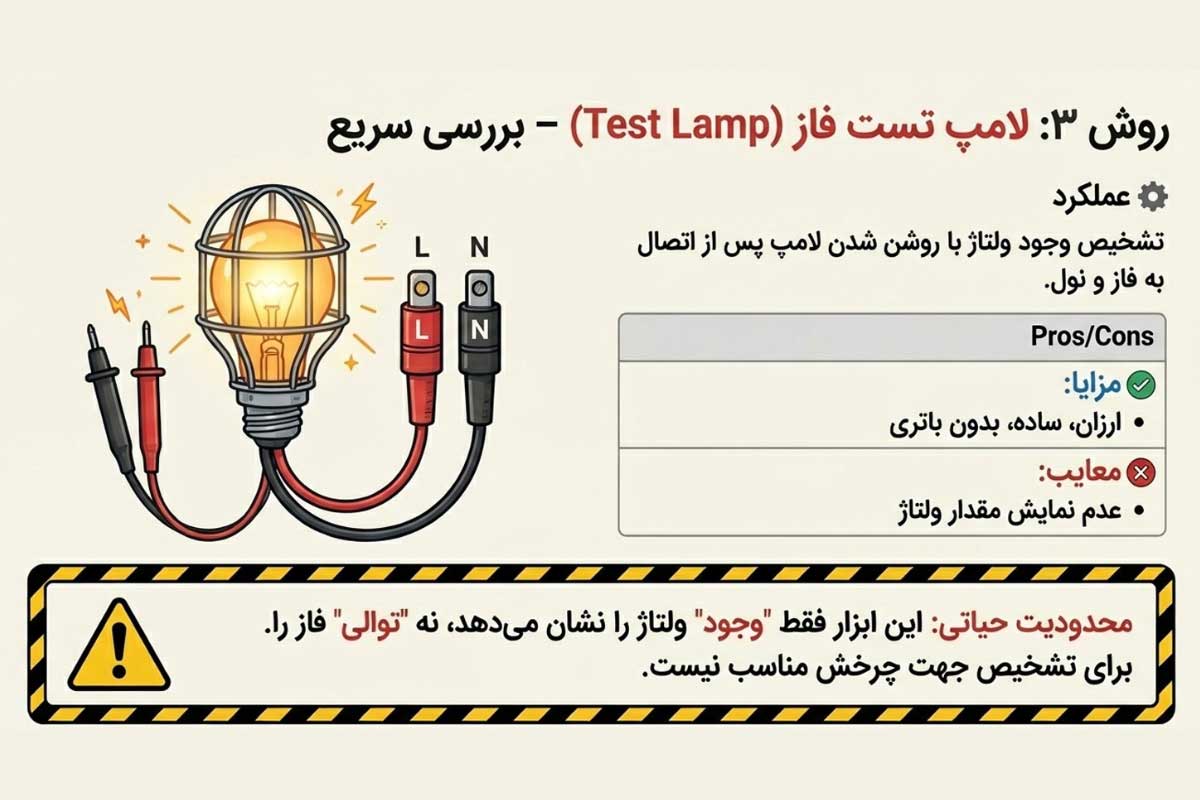

3. لامپ تست فاز

لامپ تست فاز یک ابزار ساده و ارزان است که برای تشخیص وجود ولتاژ در یک فاز استفاده می‌شود. پس از اتصال لامپ به فاز و نول، اگر لامپ روشن شود، نشان‌دهنده وجود فاز است. برای اینکه فاز‌های دیگر را مشخص کنید، لامپ را به دو سیم دیگر متصل کنید. ‌‌در‌صورتی که پس از اتصال، لامپ روشن نشد، به معنی نول بودن سیم است.

مزایای لامپ تست فاز

• سادگی: لامپ تست فاز یک ابزار ساده و ارزان است.
• سرعت: این ابزار، نوع فاز را به‌سرعت مشخص می‌کند.
• قابلیت حمل: به‌دلیل اندازه کوچک، می‌توان آن را به‌راحتی حمل کرد.
• بدون نیاز به باتری: لامپ تست فاز معمولا نیازی به منبع تغذیه ندارد.

معایب لامپ تست فاز

• دقت پایین: لامپ تست فاز فقط وجود ولتاژ را نشان می‌دهد و نمی‌تواند توالی فاز را مشخص کند.
• محدودیت در ولتاژ: اگر ولتاژ سیم‌ها بسیار پایین باشد، ممکن است لامپ تست فاز ‌‌به‌درستی کار نکند.
• عدم نمایش مقدار ولتاژ: نمی‌تواند مقدار دقیق ولتاژ را نشان دهد.

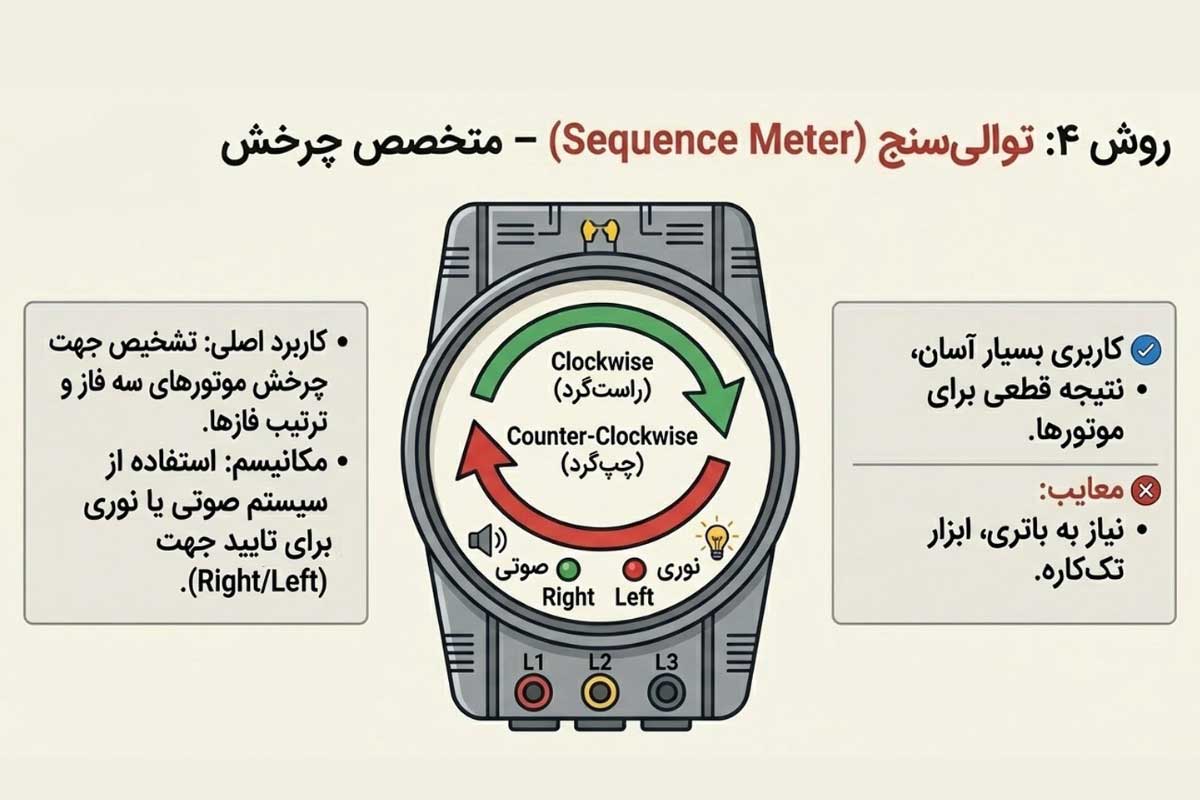

4. توالی‌سنج

دستگاه‌های توالی‌سنج‌، ابزارهایی هستند که به‌طور تخصصی برای تشخیص توالی فازها طراحی شده‌اند. این دستگاه‌ها دارای پروب‌های رنگی یا یک سیستم صوتی هستند و با اتصال به فازها، توالی صحیح را نشان می‌دهند. همچنین، برخی از توالی‌سنج‌ها می‌توانند جهت چرخش موتورهای سه فاز را نیز تشخیص دهند.

مزایای توالی‌سنج

• استفاده آسان: توالی‌سنج‌ها معمولا دارای رابط کاربری ساده‌ای هستند و می‌توانید بدون نیاز به دانش فنی بالا، از آن‌ها استفاده کنید.
• دقت بالا: این ابزارها می‌توانند به‌سرعت و با دقت توالی فاز را تشخیص دهند.
• قابلیت تشخیص جهت چرخش: برخی از توالی‌سنج‌ها می‌توانند جهت چرخش موتورها را نیز تشخیص دهند.
• قابلیت استفاده در شرایط مختلف: این ابزارها معمولا در شرایط سخت به‌خوبی عمل می‌کنند.

معایب توالی‌سنج

• هزینه: نسبت به ابزارهای ساده‌تر، هزینه بیشتری دارد.
• نیاز به باتری: برخی از توالی‌سنج‌ها نیاز به منبع تغذیه دارند.

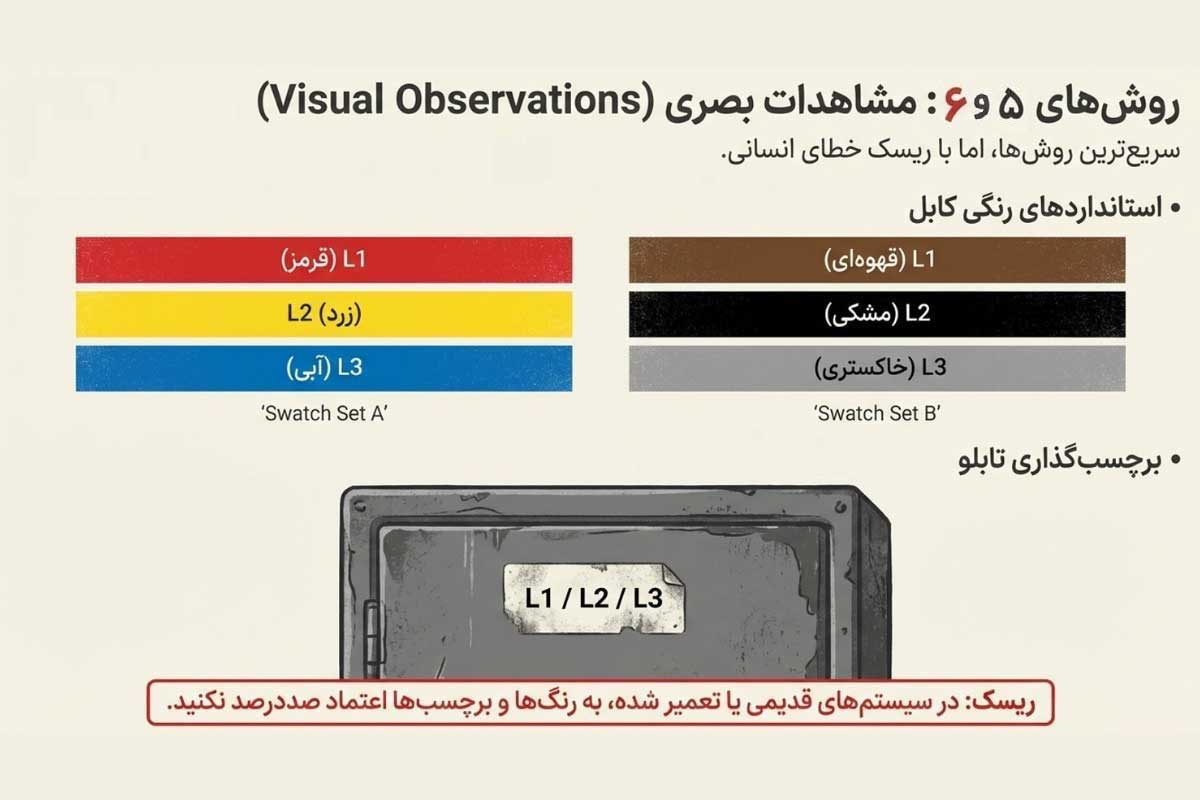

5. مشاهده رنگ‌ها

در بسیاری از سیستم‌های برق، فازهای مختلف با رنگ‌های خاصی رنگ‌آمیزی می‌شوند و با مشاهده رنگ سیم‌ها، می‌توانید به‌راحتی فازها را شناسایی کنید. البته رنگ‌بندی ترتیب سیم‌ها در برخی مناطق متفاوت است. اما به‌طور کلی، از ترکیب رنگی قرمز: L1 یا R، زرد: L2 یا S و آبی: L3 یا T و همچنین از ترکیب قهوه‌ای: L1 یا R، مشکی: L2 یا S و خاکستری: L3 یا T برای مشخص‌کردن توالی فاز‌های برق سه فاز استفاده می‌شود.

مزایای مشاهده رنگ‌ها

• سرعت و سادگی: مشاهده رنگ سیم‌ها یک روش سریع و آسان برای شناسایی فازها است.
• بدون نیاز به تجهیزات: این روش به هیچ ابزار خاصی نیاز ندارد.
• استانداردسازی: استفاده از رنگ‌های استاندارد می‌تواند به کاهش خطاهای مهندسین کمک کند.

معایب مشاهده رنگ‌ها

• کم‌بودن دقت در سیستم‌های قدیمی: در سیستم‌های قدیمی یا غیر استاندارد، رنگ‌ها ممکن است تغییر کرده‌باشند.
• تفاوت‌ رنگ‌ها در محدوده جغرافیایی: رنگ‌های استاندارد برق سه فاز در کشورهای مختلف متفاوت هستند.

6. مشاهده برچسب نقشه تابلو

در تابلو برق، معمولا برچسب‌هایی وجود دارد که فازها را مشخص می‌کند. با مشاهده این برچسب‌ها، می‌توانید فازها را شناسایی کنید.

مزایای مشاهده برچسب نقشه تابلو

• سرعت و سادگی بالا: مشاهده برچسب‌ها یک روش سریع و آسان برای شناسایی فازها است.
• بدون نیاز به تجهیزات: این روش به هیچ ابزار خاصی نیاز ندارد.

معایب مشاهده برچسب نقشه تابلو

• عدم دقت کافی: ممکن است برچسب‌ها خوانا نباشند یا گم شوند.
• تغییرات در سیستم: ممکن است برچسب‌ها به روز نشوند و اطلاعات نادرستی ارائه دهند.

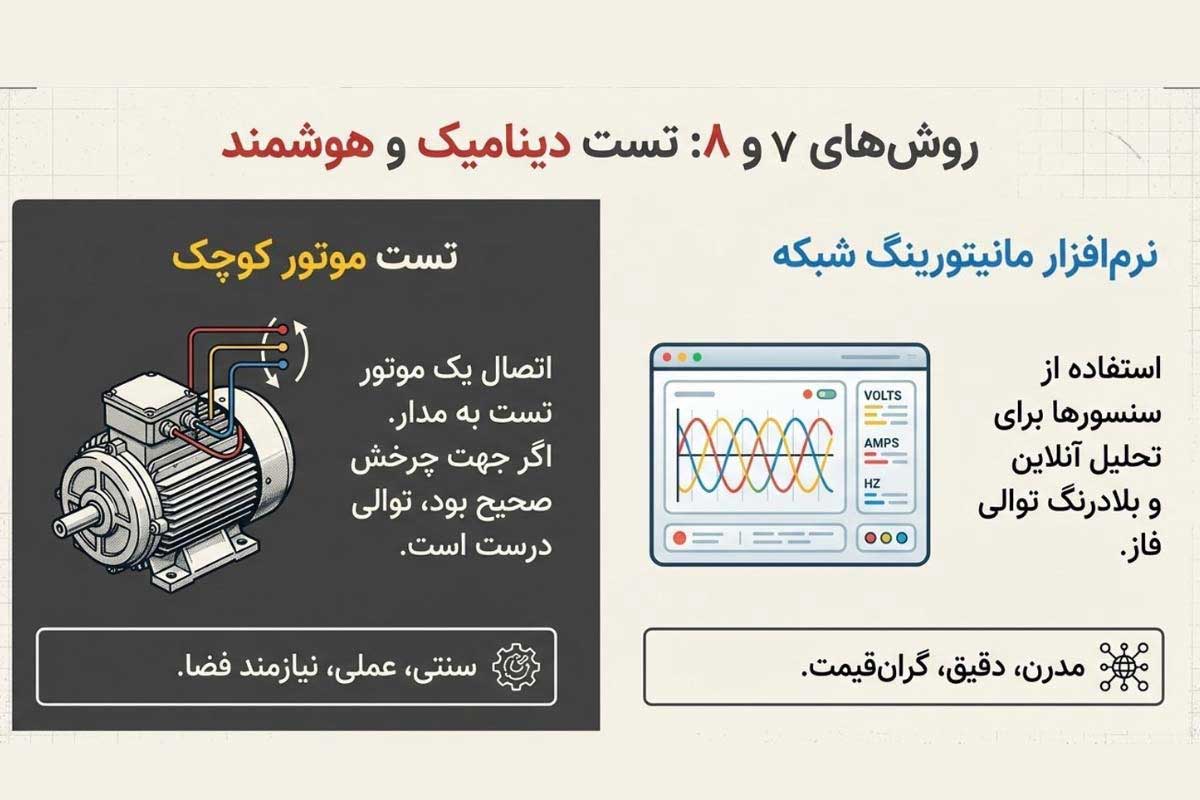

7. تست با موتور کوچک سه فاز

شما می‌توانید با اتصال یک موتور کوچک سه فاز به فازها و مشاهده جهت چرخش آن، توالی فازها را تشخیص دهید. هر زمان که موتور در جهت صحیح بچرخد، به این معنی است که توالی فاز درست است.

مزایای تست با موتور کوچک سه فاز

• روش عملی: این روش به‌طور مستقیم عملکرد موتور را نشان می‌دهد.
• قابلیت مشاهده: کاربر می‌تواند به‌راحتی جهت چرخش موتور را مشاهده کند.
• تست واقعی: این روش می‌تواند ‌‌به‌عنوان یک تست واقعی برای بررسی عملکرد سیستم باشد.

معایب تست با موتور کوچک سه فاز

• خطرات ایمنی: اگر ‌‌به‌درستی انجام نشود، می‌تواند خطرناک باشد.
• نیاز به تجهیزات اضافی: نیاز به موتور کوچک و تجهیزات جانبی دارد.
• نیاز به فضای کافی: برای انجام این تست، نیاز به فضای کافی برای نصب موتور دارید.

8. نرم‌افزار مانیتورینگ شبکه

نرم‌افزارهای مانیتورینگ شبکه می‌توانند اطلاعات مربوط به فازها و بارها را به‌صورت بلادرنگ نمایش دهند. در واقع، سنسورهای این نرم افزار‌ها به سیستم‌های برق متصل می‌شوند و می‌توانند توالی فازها را به‌صورت آنلاین نمایش دهند.

مزایای نرم‌افزار مانیتورینگ شبکه

• نمایش اطلاعات به‌صورت آنی: این نرم‌افزارها می‌توانند اطلاعات مربوط به فازها و بارها را به‌صورت بلادرنگ نمایش دهند.
• تحلیل داده‌ها: قابلیت تجزیه و تحلیل داده‌ها و ارائه گزارشات دقیق دارند.
• قابلیت پیش‌بینی: می‌توانند مشکلات را قبل از وقوع شناسایی کرده و به بهبود کارایی سیستم کمک کنند.

معایب نرم‌افزار مانیتورینگ شبکه

• نیاز به تجهیزات خاص: برای کار با آن‌ها، به سنسورهای خاصی نیاز است.
• هزینه: هزینه بالای نرم‌افزار و تجهیزات ممکن است برای برخی از کاربران مشکل‌ساز باشد.
• پیچیدگی: برای کار با این نرم افزار‌ها، به دانش فنی کافی نیاز دارید.

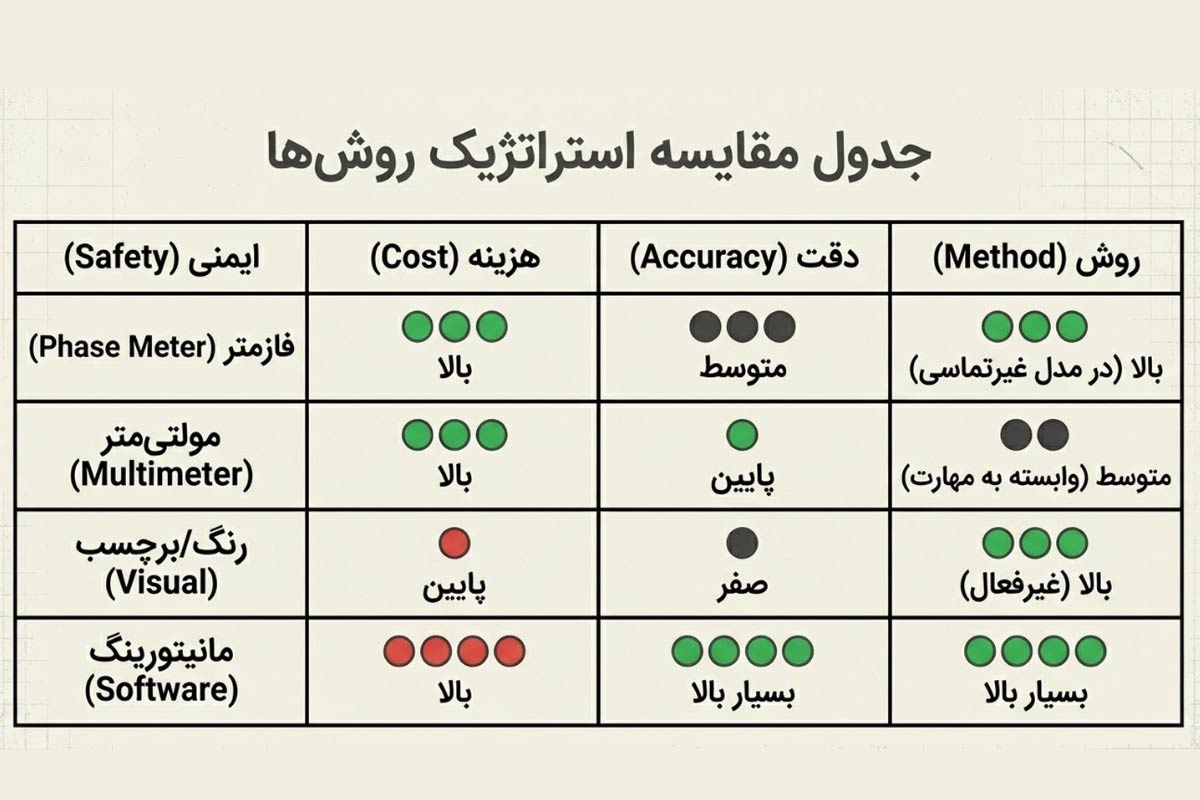

جدول مقایسه بهترین روش‌های تشخیص فاز در برق سه فاز

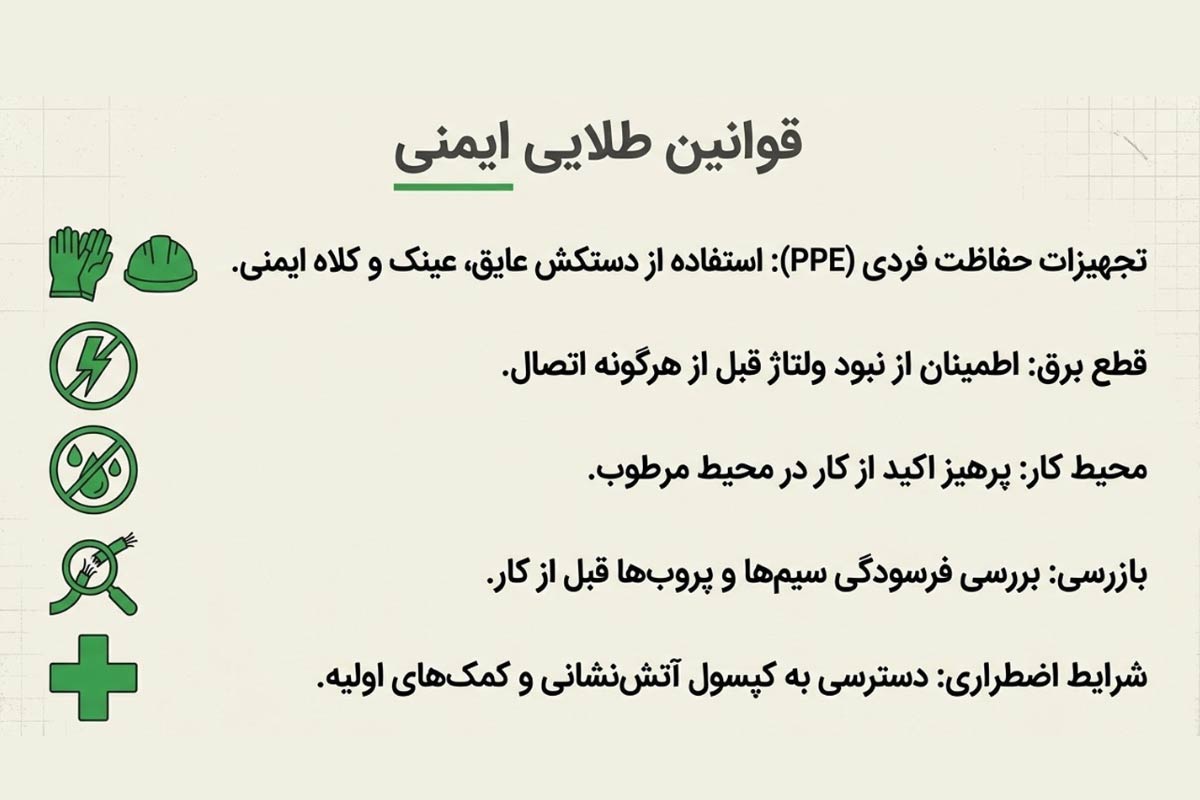

نکات ایمنی مهم در هنگام تشخیص فاز برق سه فاز

توصیه می‌کنیم برای اینکه در زمان تشخیص فاز برق سه فاز دچار مشکلات ناخواسته نشوید، نکات زیر را رعایت کنید:

• همیشه از تجهیزات ایمنی مناسب مانند دستکش عایق، عینک ایمنی و کلاه ایمنی استفاده کنید.
• مطمئن شوید که لباس‌های شما از مواد غیرقابل اشتعال ساخته شده‌است.
• قبل از شروع به کار، برق را قطع کنید و از نبودن ولتاژ در مدار مطمئن شوید.
• از دستگاه‌های تست ولتاژ برای اطمینان از قطع جریان در کابل برق استفاده کنید.
• از کار در محیط‌های مرطوب یا بارانی خودداری کنید؛ رطوبت خطر برق‌گرفتگی را افزایش می‌دهد.
• قبل از کار با سیستم‌های الکتریکی، آموزش‌های لازم را ببیند تا با خطرات مربوط به برق آشنا شوید.
• در‌صورتی که با این کار آشنا نیستید، حتما از یک تکنسین مجرب کمک بگیرید.
• قبل از شروع کار، وضعیت سیم‌ها و اتصالات را بررسی کرده و از نبود آسیب یا فرسودگی مطمئن شوید.

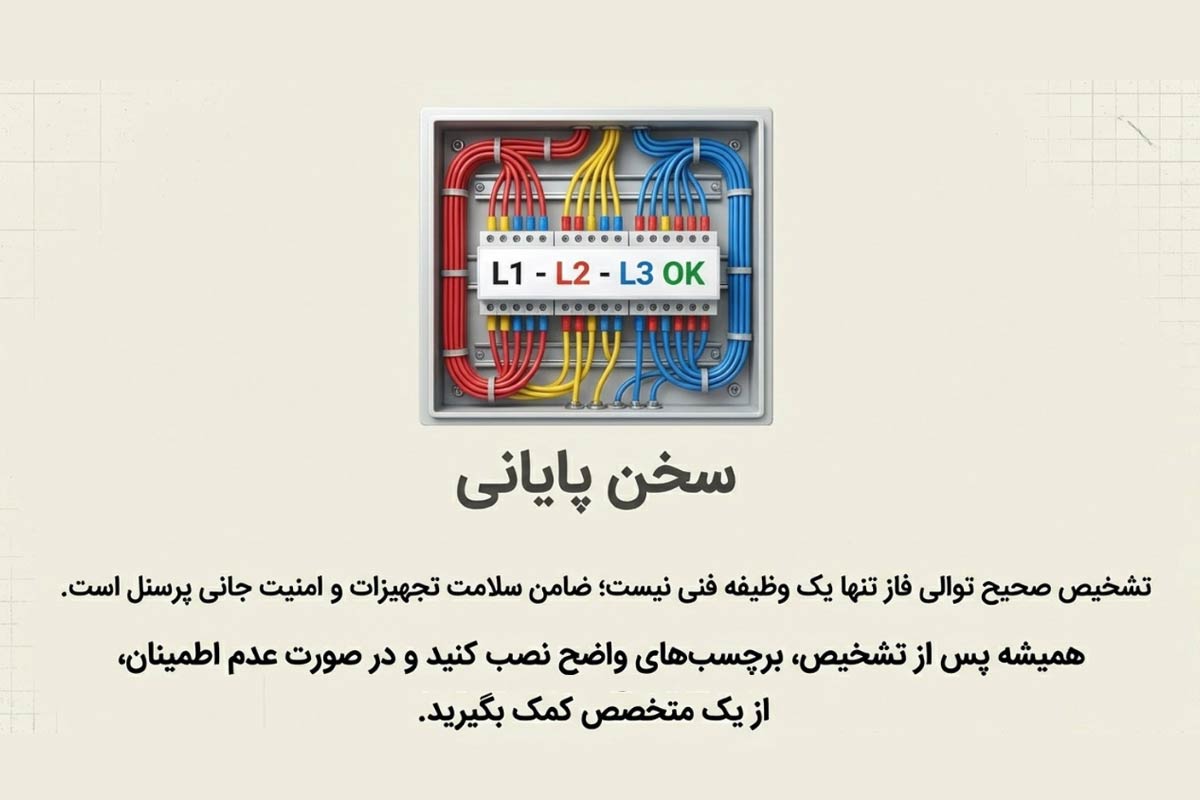

• پس از تشخیص فاز‌ها، برچسب‌های واضح و خوانا بر روی تابلو برق و سیم‌ها نصب کنید تا در مواقع اضطراری به‌راحتی بتوانید فازها را شناسایی کنید.
• در‌صورت لزوم، از دیگران بخواهید که در هنگام کار با برق، شما را نظارت کنند.
• تجهیزات اطفای حریق و کمک‌های اولیه را در‌دسترس داشته‌باشید.

تشخیص اشتباه RST سه فاز و مشکلات احتمالی

شاید از خودتان می‌پرسید که چرا تشخیص درست توالی فاز‌ها مهم است؟ آیا بی‌توجهی به این کار، می‌تواند مشکلاتی را به‌همراه داشته‌باشد؟ پاسخ این پرسش «بله» است. ‌‌در‌صورتی تشخیص اشتباه RST سه فاز، ممکن است مشکلات زیر را تجربه کنید:

• چرخش معکوس موتور: اتصال اشتباه فازها در سیستم‌های سه فاز، می‌تواند منجر به چرخش معکوس موتورها شود. این وضعیت می‌تواند به تجهیزات آسیب برساند و عملکرد سیستم را مختل کند.
• خرابی تجهیزات: اگر یکی از فازها قطع شود، تعادل سیستم بهم می‌خورد. بهم خوردن تعادل سیستم نیز می‌تواند به بالا رفتن دما، خرابی و سوختن تجهیزات منجر شود.
• آسیب‌های جانی: تشخیص اشتباه فاز‌های برق سه فاز، علاوه‌بر هزینه‌بر بودن، می‌تواند به پرسنل و کارمندانی که در آن سیستم مشغول به کار هستند، آسیب‌های جانی وارد کند.
• مشکلات احتمالی: می‌تواند به خطرات ایمنی و مشکلات در نصب و نگهداری سیستم‌های الکتریکی منجر شود.
