آموزش نصب انواع کلید کولر آبی | چه زمانی باید کلید کولر را تعویض کنیم؟

نصب کلید کولر آبی نقش مهمی در عملکرد ایمن و بدون نقص سیستم برق کولر آبی دارد. آشنایی با راهنمای نصب کلید کولر آبی و بررسی دقیق نقشه سیم کشی کلید کولر آبی، از بروز مشکلاتی مانند عملکرد نادرست پمپ آب، جابه‌جایی دور کند و دور تند موتور یا اتصالی در مدار جلوگیری می‌کند. به همین دلیل در این مقاله، روش نصب انواع کلید کولر آبی شامل مدل‌های روکار، توکار، نسل جدید (کلید هوشمند کولر آبی) را همراه با نقشه سیم‌بندی و نکات فنی بررسی می‌کنیم.

راهنمای ایمن نصب و سیم‌کشی کلید کولر آبی

برای داشتن یک تجربه‌ی بی‌دردسر در نصب یا تعویض کلید کولر آبی، باید مسیر استانداردی را دنبال کنید که از شناخت قطعات آغاز شده و با تست نهایی پایان می‌یابد. این فرآیند شامل سه گام کلیدی است که در ادامه بررسی می‌کنیم:

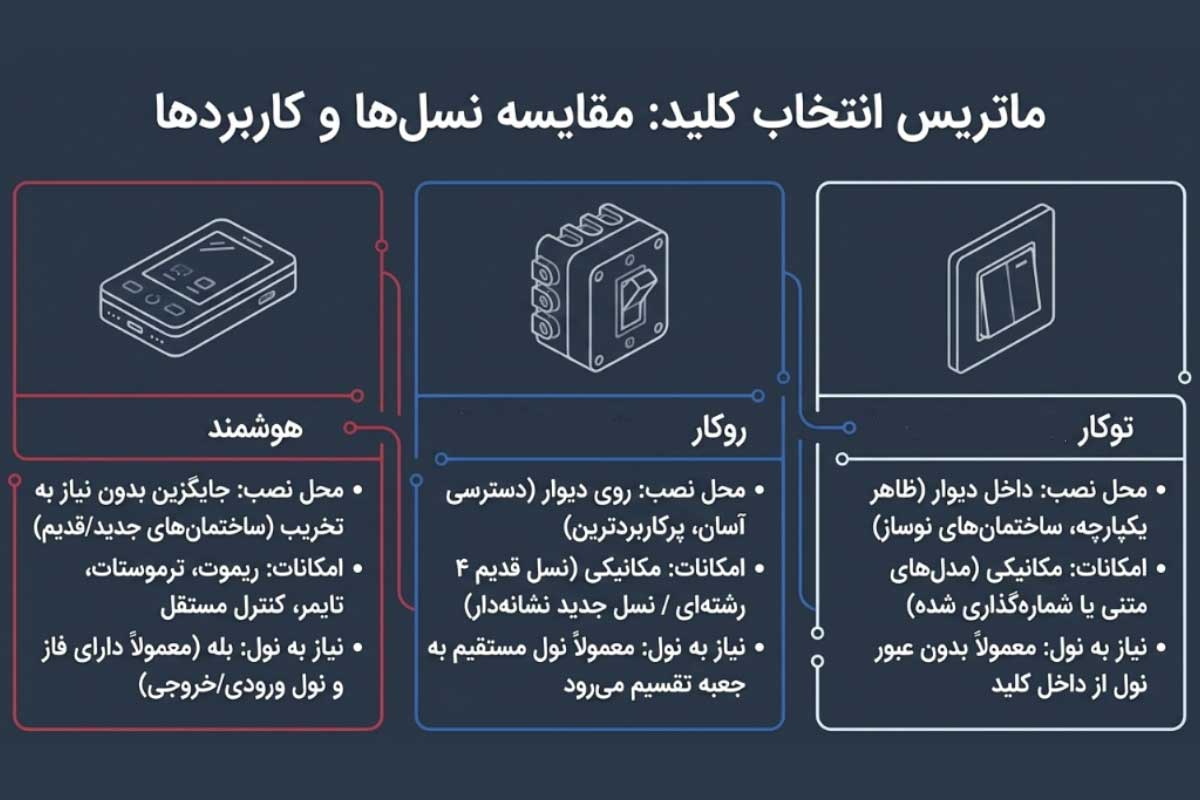

۱. انتخاب کلید کولر آبی مناسب

پیش از هر اقدامی، باید بدانید چه نوع کلیدی برای ساختمان شما مناسب است. انواع کلید کولر آبی عبارتند از:

• کلید هوشمند کولر آبی: این کلیدها با امکاناتی نظیر ریموت، تایمر و ترموستات، بدون نیاز به تخریب در ساختمان‌های قدیمی و جدید نصب می‌شوند و برای عملکرد، حتماً به سیم نول نیاز دارند.
• کلید کولر آبی روکار: مدل‌های روکار به دلیل نصب آسان روی سطح دیوار، پرکاربردترین گزینه‌های مکانیکی هستند که سیم نول را مستقیماً به جعبه‌تقسیم هدایت می‌کنند و به داخل کلید وارد نمی‌شوند.
• کلید کولر آبی توکار: کلیدهای توکار با قرارگیری کامل داخل دیوار، ظاهری یکپارچه و مدرن به فضای ساختمان‌های نوساز می‌دهند و ساختاری کاملا مکانیکی و ساده دارند.

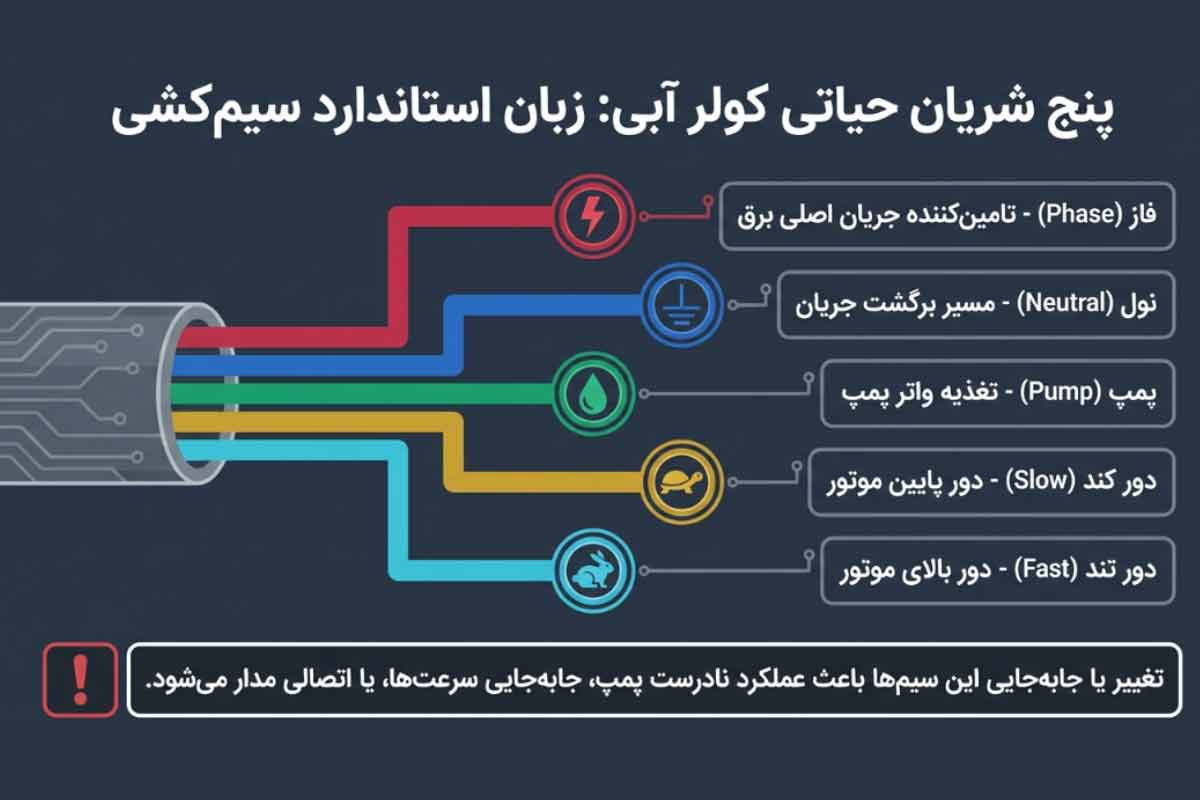

۲. شناخت استانداردهای سیم‌کشی کلید کولر آبی

ایمنی و عملکرد صحیح کولر، در گرو شناخت دقیق پنج رشته سیم اصلی (فاز، نول، پمپ، دور کند و دور تند) است. همان‌طور که در تصویر زیر مشاهده می‌کنید، هرگونه جابه‌جایی در این اتصالات می‌تواند منجر به عملکرد ناقص پمپ یا ایجاد اتصال کوتاه و خطرات جدی شود.

• سیم کشی کولر آبی طبق رنگبندی | سیم‌های کولر آبی را چگونه وصل کنیم؟

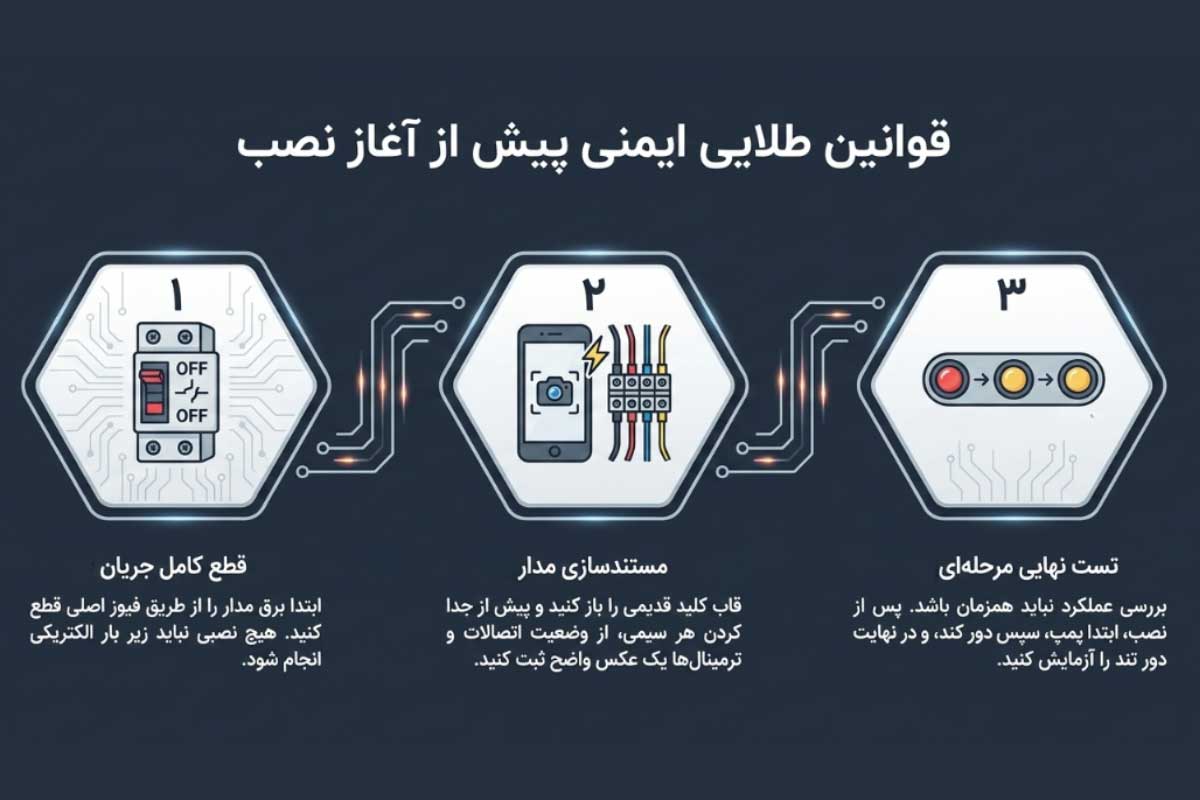

۳. رعایت پروتکل‌های ایمنی قبل از نصب کلید کولر

نصب یک کلید جدید نباید به قیمت آسیب به مدار تمام شود. همیشه قبل از شروع کار، برق اصلی را قطع کنید. از اتصالات قدیمی (قبل از جدا کردن سیم‌ها) عکس بگیرید و تست مرحله‌ای پمپ و دورهای موتور پس از نصب را فراموش نکنید.

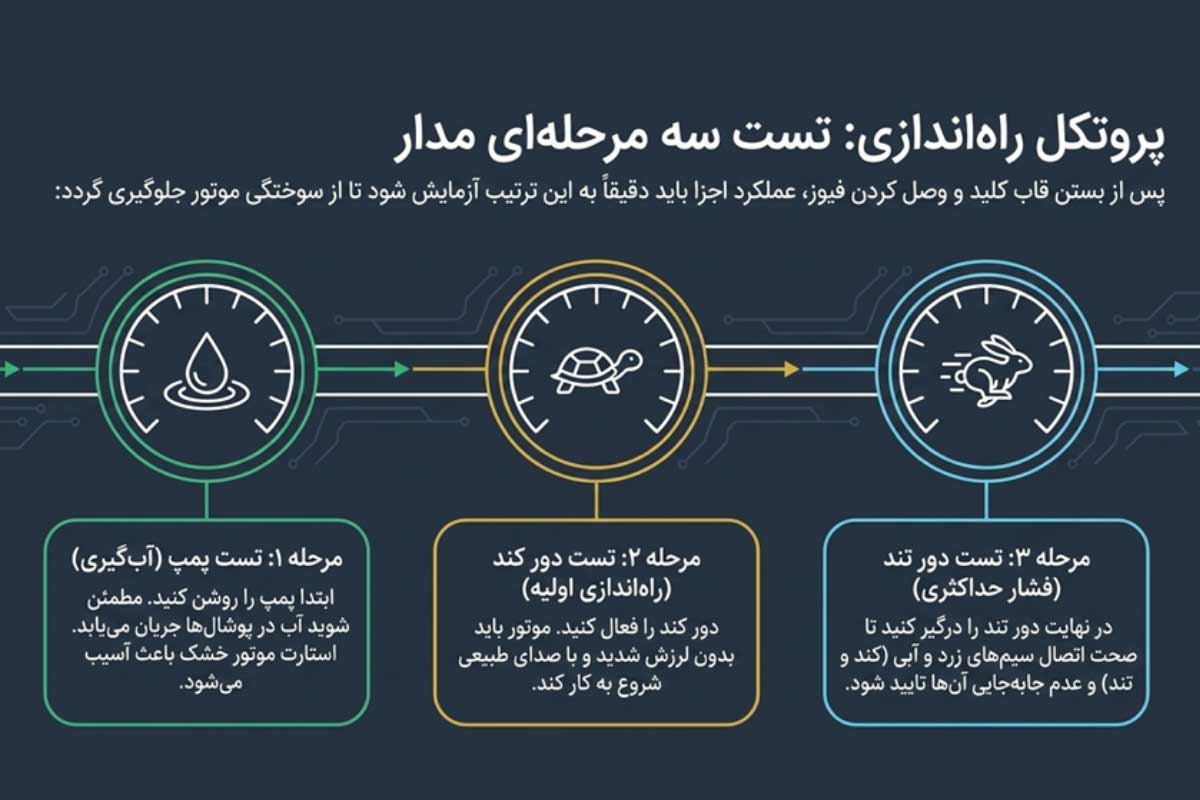

۴. تست سه‌مرحله‌ای کلید کولر بعد از نصب

بعد از اینکه کلید را نصب و فیوز را وصل کردید؛ برای جلوگیری از سوختگی موتور یا آسیب‌های احتمالی، باید مراحل زیر را انجام دهید:

• مرحله ۱ (تست پمپ): ابتدا فقط پمپ را روشن کنید. اطمینان حاصل کنید که آب به پوشال‌ها می‌رسد. هرگز موتور را بدون خیس بودن پوشال‌ها (کارکرد خشک) استارت نزنید، چرا که عمر موتور را به‌شدت کاهش می‌دهد.
• مرحله ۲ (تست دور کند): سپس دور کند را فعال کنید. موتور باید بدون لرزش شدید و با صدای طبیعی شروع به کار کند.
• مرحله ۳ (تست دور تند): در نهایت دور تند را بزنید. این مرحله حکم “تست نهایی” سیم‌کشی را دارد؛ اگر دورها جابه‌جا عمل می‌کنند یا موتور صدای غیرعادی دارد، یعنی سیم‌های دور تند (آبی) و دور کند (زرد) احتمالا جابه‌جا نصب شده‌اند و باید مجدد بررسی شوند.

• آیا کولر آبی بدون آب می‌سوزد؟ نحوه استفاده از کولر آبی در زمان قطعی یا کمبود آب

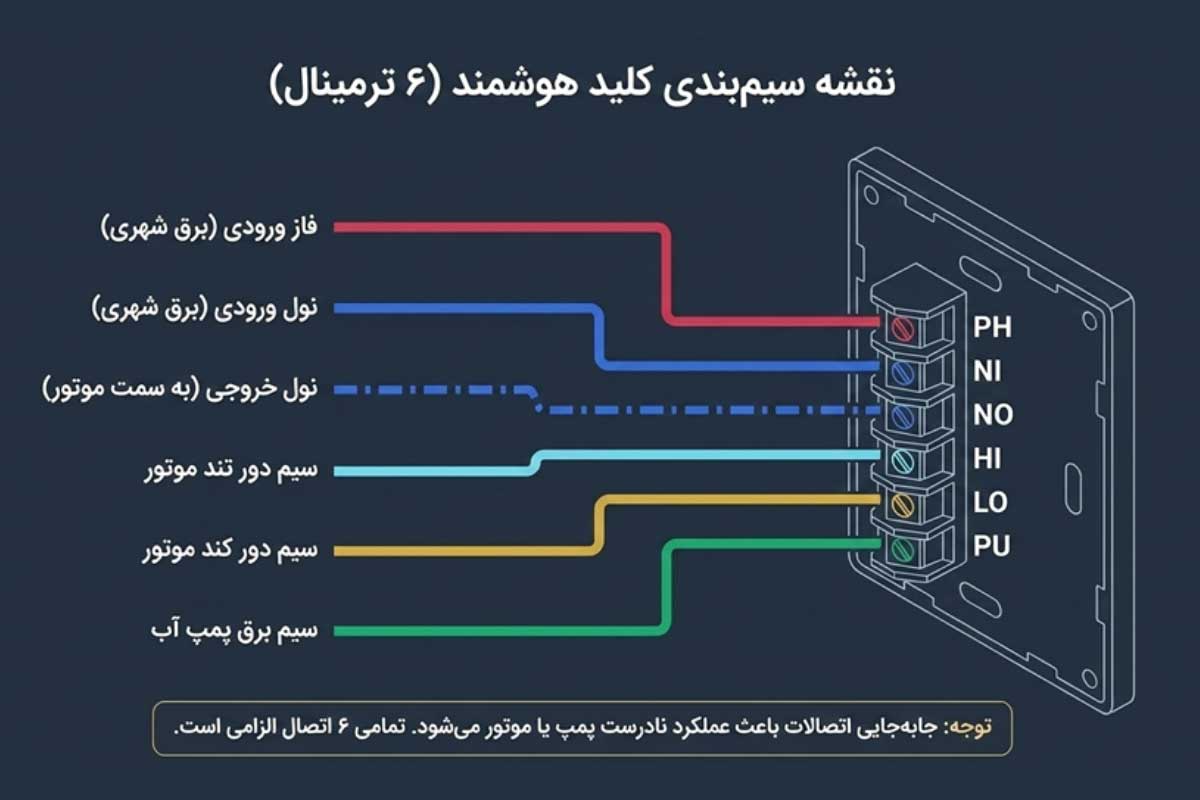

روش سیم بندی کلید هوشمند کولر آبی

کلید هوشمند کولر آبی نسل جدیدی از کلیدهای کنترل کولر است که علاوه بر روشن و خاموش کردن موتور و پمپ، امکاناتی نظیر کنترل از راه دور، زمان‌بندی و مدیریت عملکرد کولر را در اختیار کاربر قرار می‌دهد. این کلیدها بدون تغییر در سیم‌کشی ساختمان، جایگزین کلیدهای قدیمی می‌شوند. بنابراین نیازی به تغییر در مسیر سیم‌کشی ساختمان وجود ندارد و تنها کافی است که اتصالات براساس نقشه انجام شود.

برای سیم بندی کلید هوشمند کولر آبی ابتدا باید برق مدار را قطع کنید و سپس سیم‌ها را مطابق نقشه سیم بندی کلید کولر آبی به ترمینال‌های مشخص ‌شده وصل کنید. در اغلب مدل‌های کلید هوشمند کولر آبی، شش ترمینال اصلی وجود دارد که هرکدام وظیفه مشخصی دارند:

• PH: محل اتصال سیم فاز ورودی برق شهری
• NI: محل اتصال سیم نول ورودی
• NO: محل اتصال نول خروجی موتور کولر
• HI: محل اتصال سیم دور تند موتور
• LO: محل اتصال سیم دور کند موتور
• PU: محل اتصال سیم برق پمپ آب کولر

براساس نقشه سیم کشی کلید کولر آبی هوشمند، پس از اتصال فاز و نول ورودی به فاز و نول شبکه، سیم‌های مخصوص موتور، دور کند، دور تند و پمپ آب کولر را طبق تصویر به ترمینال‌های مخصوص خود متصل کنید. رعایت ترتیب سیم‌ها در هنگام نصب صحیح کلید کولر آبی جدید اهمیت زیادی دارد. زیرا جابه‌جایی اتصالات باعث عملکرد نادرست پمپ یا موتور کولر می‌شود. بعد از پایان سیم‌بندی، تمامی اتصالات را مورد بررسی قرار دهید و عملکرد بخش‌های مختلف کولر مانند پمپ آب، دور کند و دور تند را آزمایش کنید.

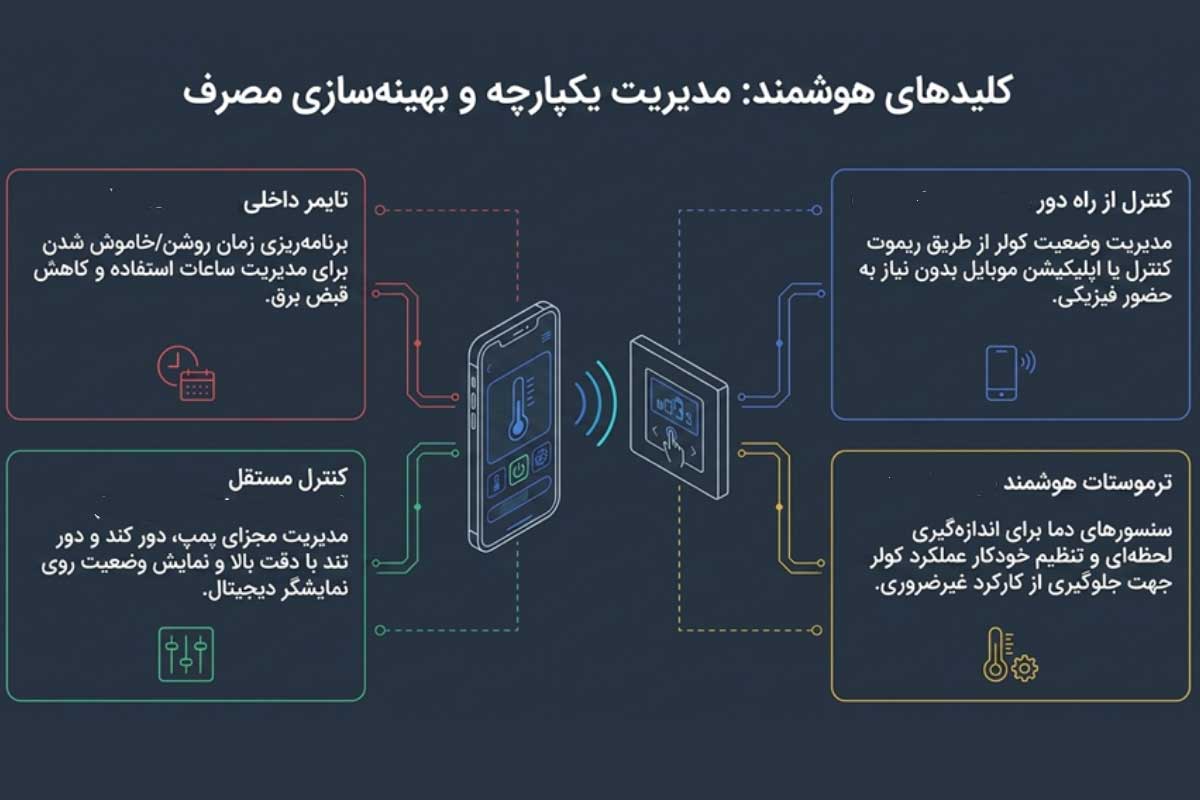

امکانات کنترلی در کلیدهای هوشمند کولر آبی

• کنترل از راه دور کولر: در بسیاری از مدل‌های هوشمند، امکان مدیریت کولر از طریق ریموت کنترل یا اپلیکیشن موبایل وجود دارد. به این ترتیب، کاربر بدون نیاز به حضور در محل، قادر است کولر را روشن و خاموش کند یا تنظیمات عملکرد آن را تغییر دهد.
• اندازه‌گیری و تنظیم هوشمند دمای محیط: برخی کلیدهای هوشمند مجهز به سنسور دما هستند و دمای فضای داخلی را به‌صورت لحظه‌ای اندازه‌گیری می‌کنند. این قابلیت امکان تنظیم عملکرد کولر براساس دمای موردنظر را فراهم می‌کند تا از کارکرد غیرضروری دستگاه جلوگیری شود.
• برنامه‌ریزی زمان فعالیت کولر: وجود تایمر داخلی در این کلیدها باعث می‌شود تا زمان روشن یا خاموش شدن کولر قابل تنظیم باشد. این ویژگی برای مدیریت ساعت‌های استفاده از کولر و کاهش مصرف برق کاربرد زیادی دارد.
• نمایش وضعیت عملکرد و دمای محیط: بسیاری از مدل‌های کلید هوشمند دارای نمایشگر دیجیتال هستند که اطلاعاتی مانند دمای اتاق، وضعیت روشن یا خاموش بودن دستگاه و حالت عملکرد کولر را نمایش می‌دهد.
• کنترل مستقل اجزای کولر: کلیدهای هوشمند امکان مدیریت جداگانه بخش‌های مختلف کولر مانند پمپ آب، دور کند و دور تند موتور را فراهم می‌کنند. این قابلیت نسبت به کلیدهای مکانیکی قدیمی، کنترل دقیق‌تر و عملکرد بهینه‌تری ایجاد می‌کند.

• چگونه طول عمر کولر آبی را افزایش دهیم؟ معرفی 20 راهکار ساده

آموزش نصب کلید کولر آبی روکار

کلیدهای روکار کولر آبی به‌دلیل نصب ساده و دسترسی آسان به سیم‌ها، یکی از پرکاربردترین انواع کلیدهای کولر آبی هستند. در نصب کلید کولر آبی روکار، سیم‌های فاز، پمپ آب، دور کند و دور تند موتور باید طبق نقشه سیم بندی کلید کولر آبی به ترمینال‌های مخصوص متصل ‌شوند. این کلیدها معمولا در دو مدل قدیمی و جدید عرضه می‌شوند که تفاوت اصلی آن‌ها در ساختار ترمینال‌ها و نحوه اتصال سیم‌ها است.

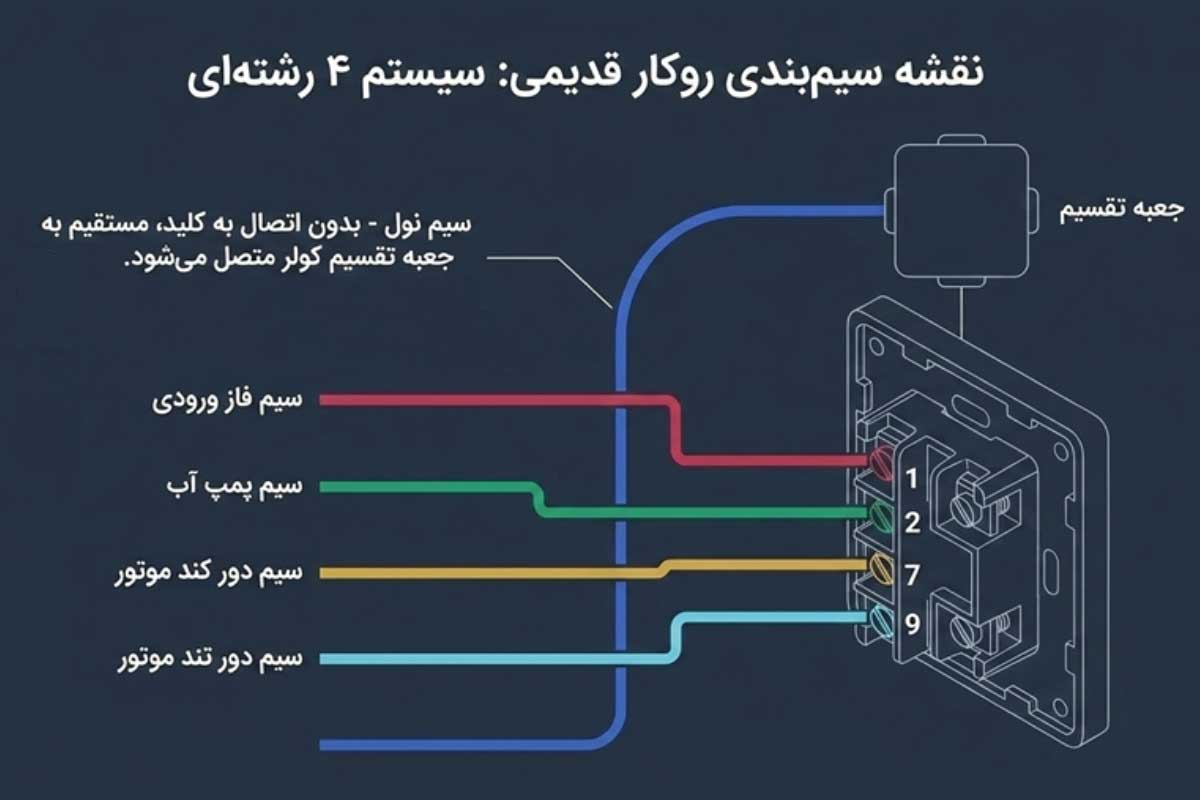

1. طریقه نصب کلید کولر آبی روکار قدیمی

در مدل‌های قدیمی کلید روکار، سیم‌بندی معمولا به‌صورت چهار رشته انجام می‌شود و هر سیم وظیفه مشخصی دارد. در این مدل، معمولاً سیم نول را مستقیم به جعبه تقسیم کولر متصل می‌کنند و سیم نول وارد کلید نمی‌شود. طبق نقشه سیم بندی کلید کولر آبی روکار قدیمی برای نصب باید مراحل زیر را انجام دهید:

• ابتدا برق کولر را از فیوز اصلی قطع کنید.
• قاب کلید قدیمی را باز کنید و سیم‌های ورودی را با دقت مورد بررسی قرار دهید.
• سیم فاز ورودی را به ترمینال شماره ۱ کلید متصل کنید.
• سیم پمپ آب کولر را به ترمینال شماره ۲ متصل نمایید.
• سیم دور کند موتور را داخل ترمینال شماره ۷ قرار دهید.
• سیم دور تند موتور را به ترمینال شماره ۹ متصل کنید.
• سیم نول را بدون اتصال به کلید، مستقیم به جعبه تقسیم کولر بزنید.

پس از بررسی و اطمینان از محکم بودن اتصالات، قاب کلید را روی آن قرار دهید و عملکرد پمپ، دور کند و دور تند را آزمایش کنید.

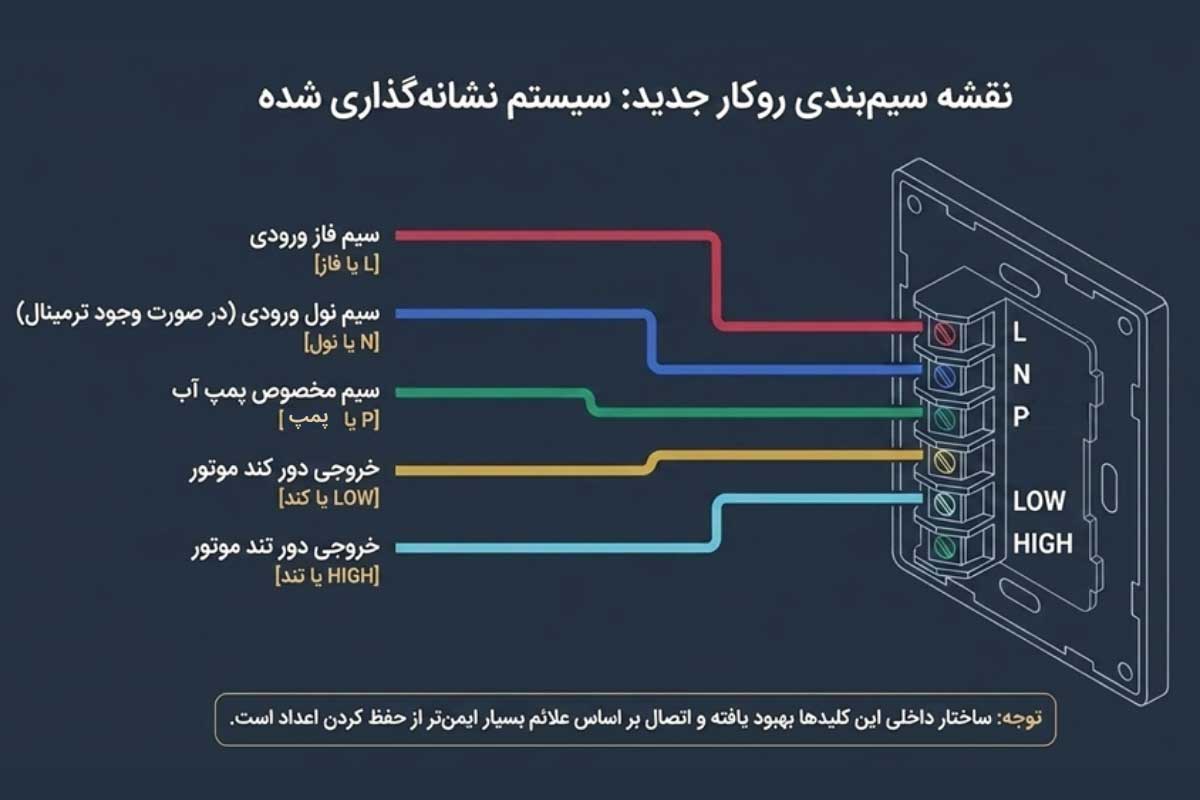

2. روش آموزش نصب کلید کولر آبی روکار جدید

کلیدهای روکار جدید از نظر ظاهر و ساختار داخلی نسبت به مدل‌های قدیمی بهبود پیدا کرده‌اند. در برخی مدل‌ها، ترمینال‌ها با علامت‌هایی مانند L ،N ،PUMP ،LOW و HIGH مشخص شده‌اند تا اتصال سیم‌ها ساده‌تر شود. مراحل نصب کلید کولر آبی روکار جدید عبارتند از:

• ابتدا برق مدار را قطع کنید.
• سیم‌های موجود را براساس نقشه سیم کشی کلید کولر آبی شناسایی کنید.
• سیم فاز ورودی را به ترمینالی که دارای علامت L یا فاز است، متصل کنید.
• سیم نول ورودی را در مدل‌هایی که دارای ترمینال نول هستند، به محل مشخص‌شده با علامت N  وصل کنید.
• سیم مخصوص پمپ آب را به ترمینال P یا پمپ متصل نمایید.
• سیم دور کند موتور را به خروجی LOW یا کند وصل کنید.
• سیم دور تند موتور را به خروجی HIGH یا تند متصل کنید.

تمام پیچ‌های ترمینال را بررسی نمایید و از محکم بودن اتصالات مطمئن شوید. پس از نصب قاب کلید، برق را وصل کنید و عملکرد سه بخش اصلی کولر یعنی پمپ، دور کند و دور تند را بررسی نمایید.

• 22 راهکار برای افزایش راندمان و باددهی کولر آبی با کاهش مصرف انرژی

آموزش نصب کلید کولر آبی توکار

کلیدهای توکار کولر آبی به‌دلیل نصب داخل دیوار، ظاهر یکپارچه و اشغال فضای کمتر، در ساختمان‌های نوساز مورد استفاده قرار می‌گیرند. نصب کلید کولر آبی توکار باید مطابق نقشه سیم بندی کلید کولر آبی و نقشه سیم کشی کلید کولر آبی انجام شود تا عملکرد موتور و پمپ بدون اختلال باشد. این کلیدها معمولا در دو مدل طراحی می‌شوند که هرکدام از نظر چیدمان ترمینال‌ها و نحوه اتصال سیم‌ها تفاوت‌هایی دارند. در ادامه، روش نصب هر دو مدل را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم.

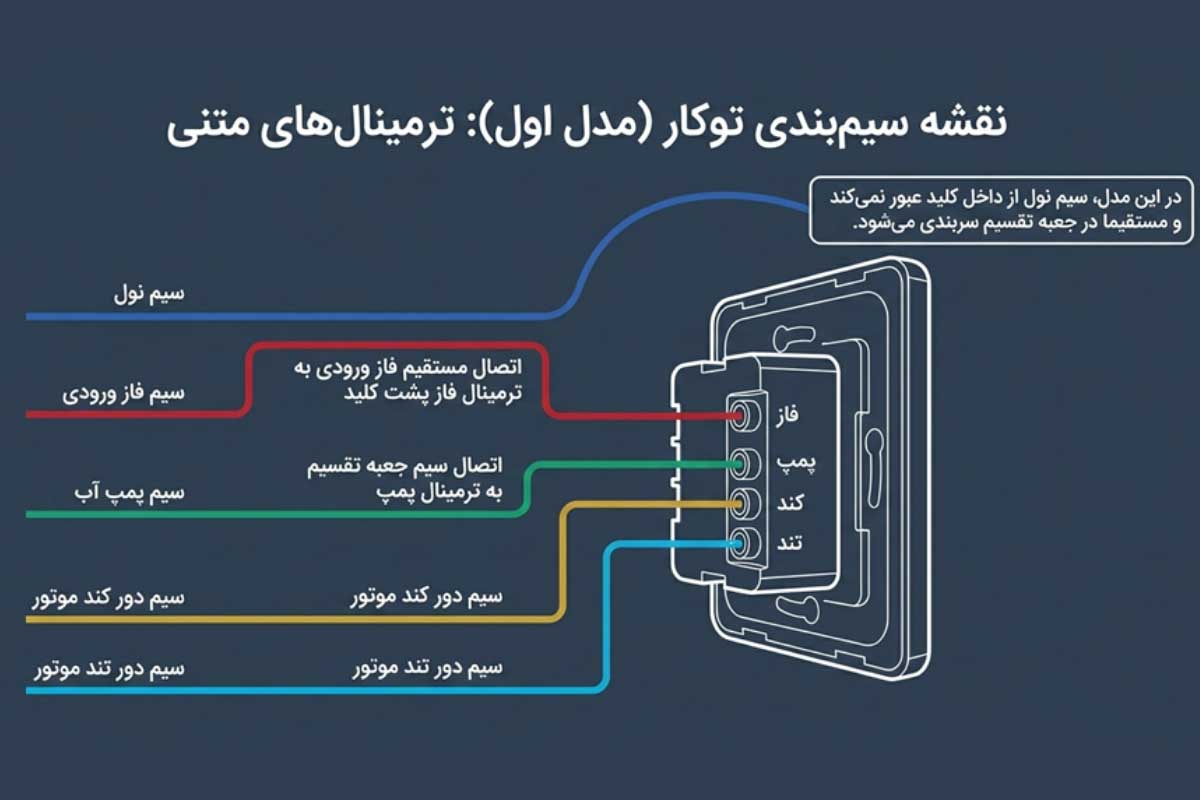

1. طریقه نصب کلید کولر آبی توکار (مدل اول)

در این مدل از کلید کولر آبی توکار، سیم‌های موتور و پمپ مستقیم به ترمینال‌های پشت کلید متصل می‌شوند و سیم نول از داخل کلید عبور نمی‌کند. برای جلوگیری از بروز خطا، مراحل نصب را بر اساس نقشه سیم بندی کلید کولر آبی انجام دهید.

• ابتدا فیوز مربوط به کولر آبی را قطع کنید تا مدار بدون برق باشد.
• سیم فاز ورودی را به ترمینال فاز در پشت کلید متصل کنید.
• سیم پمپ آب را از جعبه تقسیم به ترمینال پمپ روی کلید متصل نمایید.
• سیم دور تند موتور را به ترمینال تند وصل کنید.
• سیم دور کند موتور را به ترمینال کند متصل نمایید.
• پس از اطمینان از محکم بودن اتصالات، قاب کلید را در محل خود قرار دهید، سپس برق را وصل کنید. حتما عملکرد پمپ، دور کند و دور تند را به‌ترتیب چک کنید.

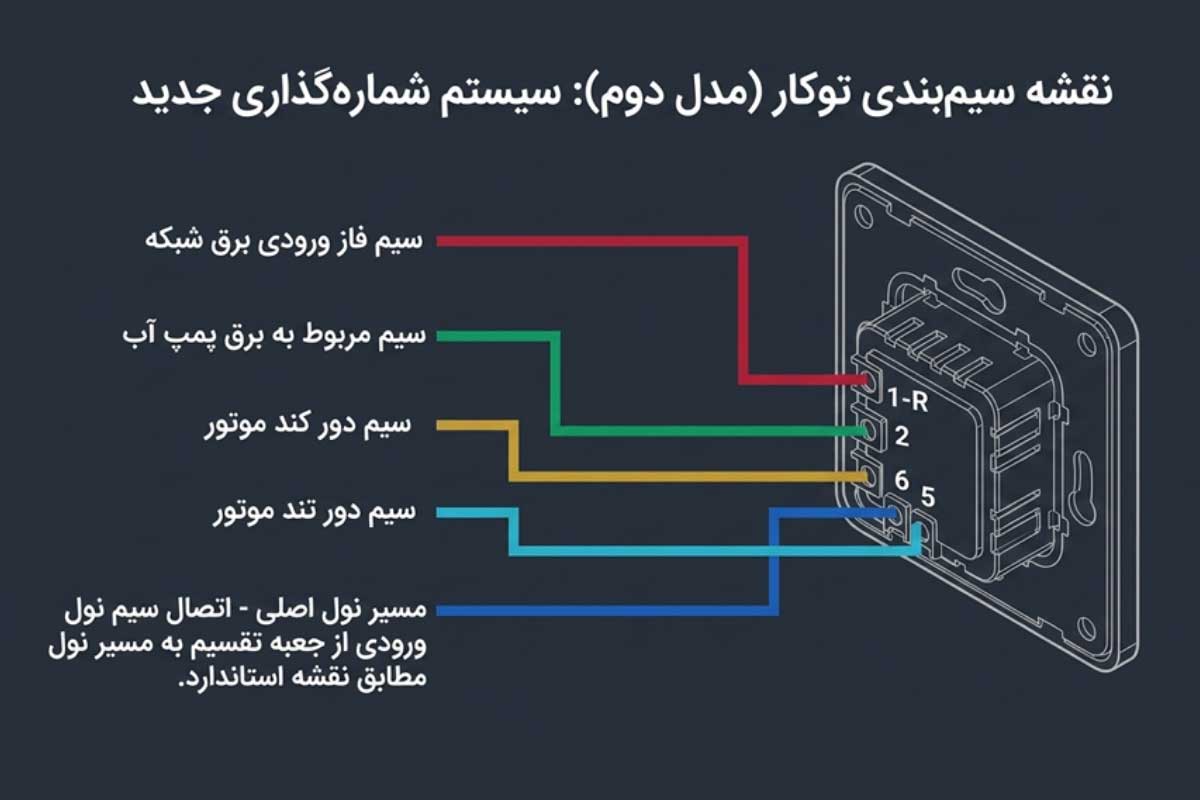

2. روش آموزش نصب کلید کولر آبی توکار (مدل دوم)

در مدل دوم نصب کلید کولر آبی توکار، سیم‌بندی براساس شماره ترمینال‌های درج‌شده روی کلید انجام می‌شود. برای نصب صحیح، ابتدا برق مدار را قطع کنید و سپس سیم‌ها را مطابق نقشه سیم بندی کلید کولر آبی به محل‌های مشخص‌شده متصل نمایید.

در این مدل، برخلاف برخی کلیدهای قدیمی، محل اتصال سیم‌ها به‌صورت شماره‌گذاری‌شده مشخص شده است که باعث ساده‌تر شدن فرآیند نصب می‌شود. مراحل نصب کلید کولر آبی توکار مدل دوم عبارتند از:

• ابتدا فیوز برق کولر را قطع کنید تا هنگام نصب خطر برق‌گرفتگی وجود نداشته باشد.
• سیم فاز ورودی برق شبکه را به ترمینال 1-R کلید متصل کنید.
• سیم نول ورودی را از جعبه تقسیم به مسیر نول متصل نمایید.
• سیم مربوط به برق پمپ آب کولر را به ترمینال 2 کلید وصل کنید.
• سیم دور کند موتور را به ترمینال 6 متصل نمایید.
• سیم دور تند موتور را به ترمینال 5 کلید وصل کنید.
• سیم نول کولر را مطابق نقشه سیم کشی کلید کولر آبی به مسیر نول اصلی متصل کنید.
• پس از اطمینان از محکم بودن پیچ‌های ترمینال، کلید را داخل قوطی برق قرار دهید و قاب آن را نصب کنید.
• در پایان، برق را وصل کنید و عملکرد پمپ، دور کند و دور تند را مورد بررسی قرار دهید.

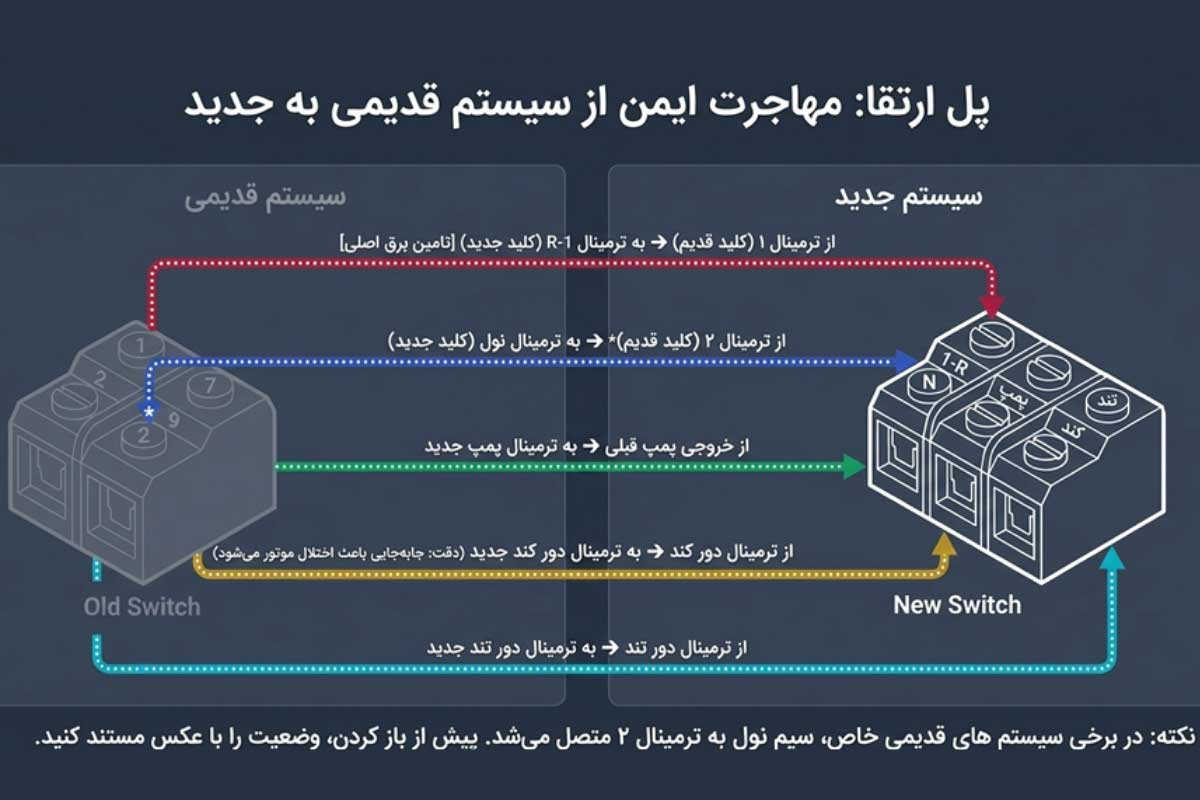

نحوه حذف کلید کولر آبی سری قدیم و نصب کلید کولر آبی سری جدید

برای نصب کلید کولر آبی جدید، ابتدا برق مدار را از طریق فیوز اصلی قطع کنید. پس از آن قاب کلید قدیمی را باز نمایید و سیم‌های متصل به ترمینال‌ها را طبق نقشه اتصال ترمینال‌ها مورد بررسی قرار دهید. برای جلوگیری از اشتباه هنگام جابه‌جایی سیم‌ها، قبل از باز کردن ترمینال‌ها از وضعیت اتصالات یک عکس ثبت کنید. پس از آن، مراحل نصب را مطابق تصویر و به ترتیب زیر انجام دهید:

1. سیم فاز ورودی که در کلید قدیمی به ترمینال 1 متصل است، به ترمینال 1-R کلید جدید منتقل کنید. این سیم، برق اصلی کلید را تأمین می‌کند.
2. سیم نول ورودی را از ترمینال 2 کلید قدیمی جدا کنید و به ترمینال نول کلید جدید متصل کنید. این اتصال باید مطابق نقشه سیم کشی کلید کولر آبی انجام شود.
3. سیم خروجی پمپ را از محل اتصال قبلی جدا کنید و به ترمینال مربوط به پمپ روی کلید جدید متصل نمایید تا فرمان روشن و خاموش شدن پمپ به‌درستی انجام شود.
4. سیم مخصوص دور کند موتور را از کلید قدیمی جدا کنید. سپس آن را به ترمینال مربوط به دور کند در کلید جدید قرار دهید. دقت کنید که جابه‌جا شدن این سیم با سیم دور تند، عملکرد موتور را مختل می‌کند.
5. سیم دور تند را نیز مطابق شماره ترمینال‌های درج ‌شده روی کلید جدید متصل کنید. در این مرحله، تطابق کامل سیم‌ها با نقشه سیم بندی کلید کولر آبی جدید بسیار مهم است
6. پس از آن، تمام پیچ‌های ترمینال را محکم ببندید و قاب کلید را نصب کنید.
7. در پایان برق را وصل کنید و عملکرد پمپ، دور کند و دور تند را به‌ترتیب مورد بررسی قرار دهید.

• راهنمای نگهداری و سرویس کولرهای آبی [آموزش نحوه روغن کاری کولر آبی]

انواع کلید کولر آبی

مشاهده همه

•
  کلید کولر ویرا مدل ساده
  439,400 تومان
•
  کلید کولر ویرا مدل T2
  440,000 تومان
• فروش ویژه محصول تخفیف خورده

  کلید کولر روکار پارت الکتریک مدل شهاب 4061
  233,000 تومان قیمت اصلی 233,000 تومان بود.226,000 تومانقیمت فعلی 226,000 تومان است. 3%
•
  کلید کولر روکار جهان الکتریک مدل کارن
  258,000 تومان

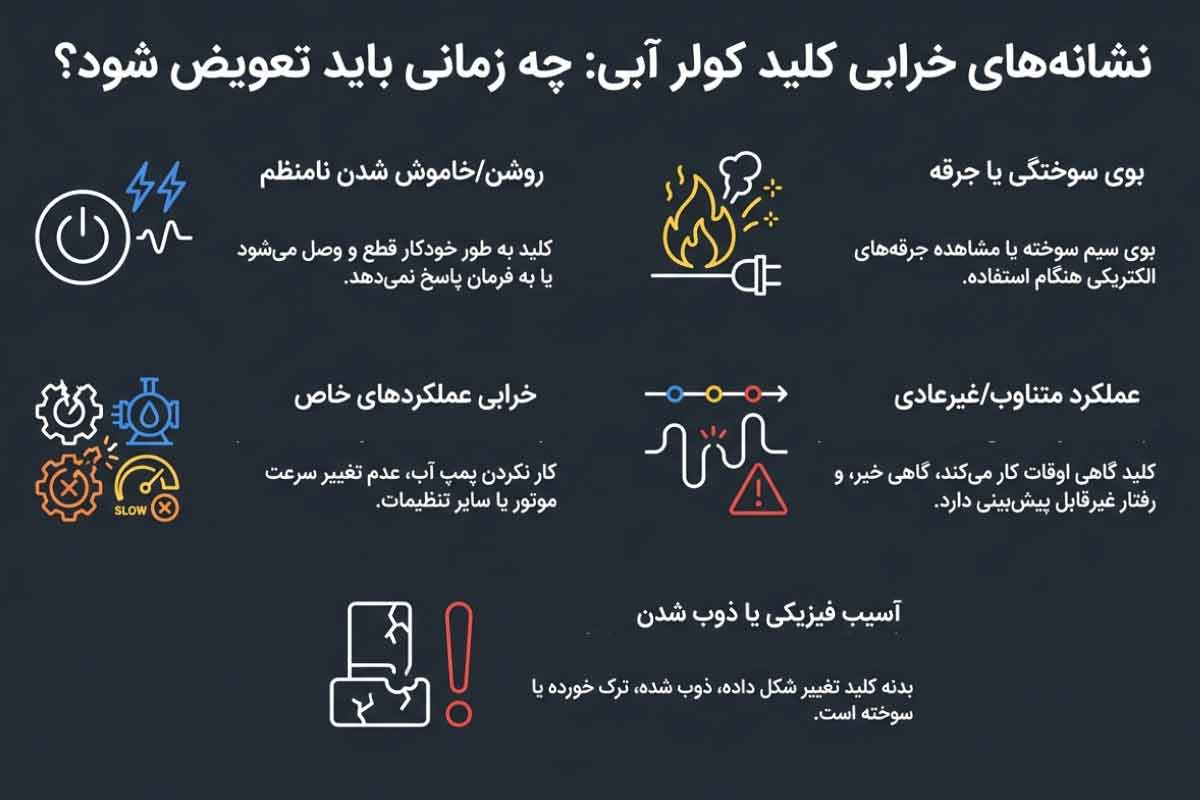

علائم خرابی کلید کولر آبی؛ چه زمانی باید کلید کولر را تعویض کنیم؟

کلید کولر آبی یکی از اجزای اصلی مدار کنترل کولر است زیرا وظیفه روشن و خاموش کردن دستگاه، کنترل پمپ آب و انتخاب دور کند یا دور تند موتور را بر عهده دارد. این قطعه در شرایط عادی عمر بالایی دارد و تا زمانی که عملکرد آن دچار اختلال نشود یا علائم خرابی نداشته باشد، نیازی به تعویض ندارد.

معمولا با گذشت زمان، عواملی مانند استهلاک قطعات داخلی، شل شدن ترمینال‌ها، خرابی کنتاکت‌ها یا ایجاد اتصالی در مدار  باعث خراب شدن کلید می‌شوند. خرابی این قطعه در اکثر اوقات با نشانه‌هایی همراه است که شناسایی به‌موقع آن‌ها از آسیب به سیستم برق کولر جلوگیری می‌کند. در ادامه، مهم‌ترین علائم خرابی کلید کولر آبی را بررسی می‌کنیم.

1. روشن و خاموش شدن غیرعادی کولر

اگر کولر بدون تغییر وضعیت کلید، به‌طور ناگهانی روشن یا خاموش می‌شود، احتمال خرابی کلید یا اختلال در اتصالات داخلی آن وجود دارد. این مشکل معمولا به دلیل فرسودگی کنتاکت‌ها یا ایجاد اتصال ناقص در مدار به وجود می‌آید. در صورت بی‌توجهی، احتمال آسیب به سایر قطعات برقی کولر وجود دارد.

2. ایجاد جرقه، بوی سوختگی یا داغ شدن کلید

شنیدن صدای جرقه هنگام تغییر وضعیت کلید، استشمام بوی سوختگی یا داغ شدن بیش از حد بدنه کلید، یکی از مهم‌ترین علائم خرابی این قطعه هستند. این موارد معمولا به دلیل شل بودن ترمینال‌ها، سوختگی کنتاکت‌های داخلی یا عبور جریان غیرعادی ایجاد می‌شوند.

3. کار نکردن دور کند، دور تند یا پمپ آب

در صورتی که پس از تغییر وضعیت کلید، موتور فقط روی یک دور کار می‌کند یا پمپ آب روشن نمی‌شود، احتمال خراب شدن کلید یا قطع شدن یکی از اتصالات داخلی آن وجود دارد. البته پیش از تعویض کلید، حتما نقشه سیم‌بندی کلید کولر آبی و اتصالات ترمینال‌ها را بررسی کنید تا از صحیح بودن سیم‌کشی آن مطمئن شوید.

4. عملکرد نامنظم کلید

گاهی اوقات کلید به‌درستی در وضعیت روشن، خاموش یا تغییر سرعت قرار نمی‌گیرد و برای اجرای فرمان باید چندین بار آن را جابه‌جا کنید. چنین مشکلی معمولا به دلیل استهلاک مکانیزم داخلی یا خرابی کنتاکت‌های کلید ایجاد می‌شود و نشان دهنده زمان تعویض کلید است.

5. آسیب‌دیدگی ظاهری یا شکستگی بدنه کلید

ترک‌خوردگی، شکستن قاب، شل شدن کلید یا تغییر رنگ بدنه بر اثر حرارت، از جمله نشانه‌های خرابی کلید کولر آبی هستند. این آسیب‌ها علاوه بر کاهش ایمنی، احتمال ایجاد اتصال کوتاه و برق‌گرفتگی را نیز افزایش می‌دهند؛ بنابراین در اولین فرصت کلید معیوب را با یک کلید سالم تعویض کنید.

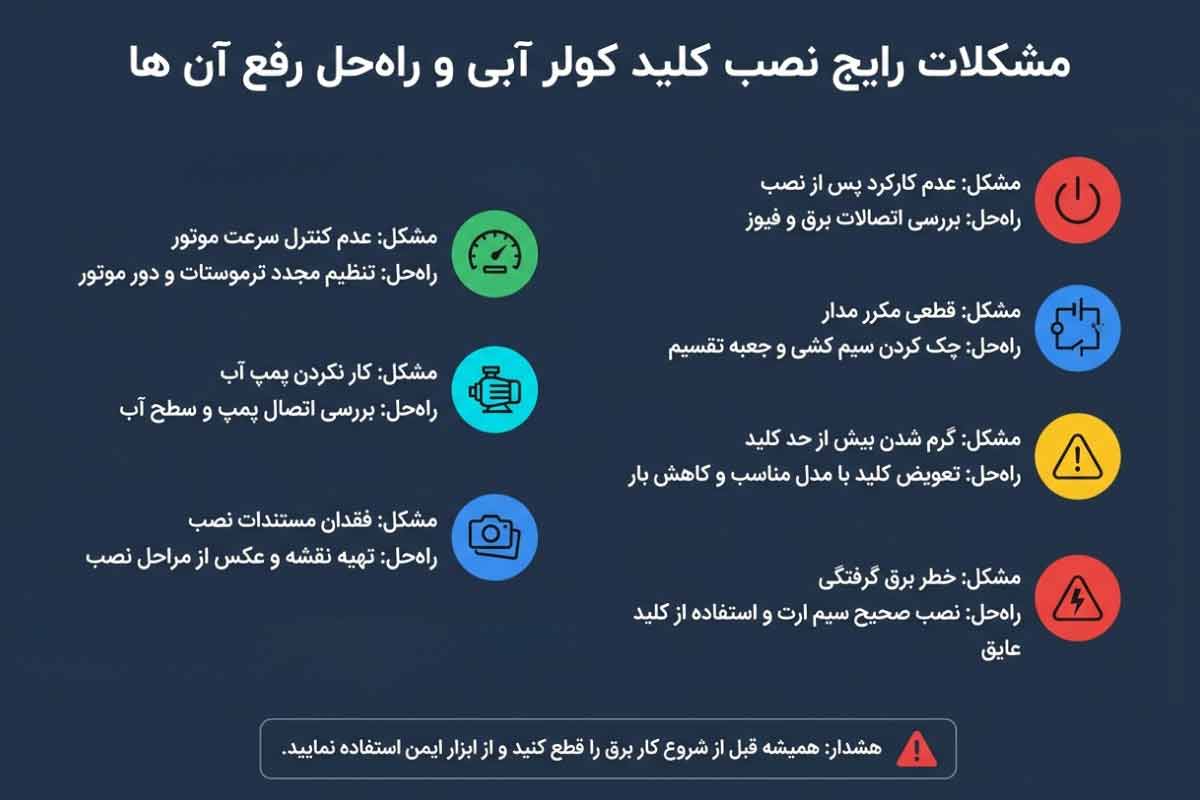

مشکلات رایج نصب کلید کولر آبی و راه‌حل رفع آن‌ها

نصب کلید کولر آبی اگر براساس نقشه سیم‌بندی کلید کولر آبی انجام نشود، باعث اختلال در عملکرد موتور، پمپ آب یا سرعت‌های مختلف کولر می‌شود. بسیاری از مشکلاتی که پس از نصب کلید جدید رخ می‌دهد، به دلیل اشتباه در اتصال سیم‌ها، انتخاب کلید نامناسب یا بررسی نکردن مسیر سیم‌کشی است. در ادامه، رایج‌ترین مشکلات نصب کلید کولر آبی و روش رفع آن‌ها را بررسی می‌کنیم.

1. روشن نشدن کولر آبی بعد از نصب کلید جدید

یکی از رایج‌ترین مشکلات پس از نصب کلید کولر آبی جدید، روشن نشدن کامل کولر است. در این حالت، نه موتور شروع به کار می‌کند و نه پمپ آب فعال می‌شود.

دلایل اصلی این مشکل:

• اتصال اشتباه سیم فاز و نول در ترمینال‌های کلید
• قطع بودن فیوز یا نرسیدن برق به مدار کولر
• خراب بودن کلید جدید یا استفاده از کلید بی‌کیفیت
• قطع بودن مسیر سیم بین کلید و کولر
• اشتباه در تشخیص سیم‌های ورودی و خروجی

راه‌حل:

ابتدا برق مدار را قطع کنید و اتصالات کلید را مطابق نقشه سیم‌کشی کلید کولر آبی بررسی نمایید. چون سیم‌های فاز، نول، پمپ و خروجی‌های موتور باید در محل صحیح خود قرار گرفته باشند. در صورت اطمینان از سیم‌بندی، عملکرد کلید را با ابزار تست مناسب بررسی کنید و اگر کلید معیوب است، آن را با یک کلید سالم جایگزین کنید.

2. هماهنگ نبودن بخش‌های مختلف کولر

گاهی پس از نصب کلید کولر آبی، تنها یکی از بخش‌های کولر مانند موتور یا پمپ آب شروع به کار می‌کند و بخش دیگر همچنان فعال نمی‌شود. این مشکل معمولاً به دلیل اتصال اشتباه سیم‌های خروجی، جابه‌جایی سیم‌ها در ترمینال‌ها یا نصب نادرست کلید جدید ایجاد می‌شود.

دلایل اصلی این مشکل:

• جابه‌جا شدن سیم پمپ آب با سیم موتور
• اتصال اشتباه سیم‌های خروجی به ترمینال‌ها
• خراب شدن بخش داخلی کلید
• وجود مشکل در پمپ یا موتور کولر

راه‌حل:

ابتدا محل اتصال سیم‌ها را با نقشه درج‌شده روی کلید یا دفترچه راهنما مطابقت دهید. اگر سیم‌بندی صحیح است، خروجی‌های کلید باید بررسی شوند. در صورتی که برق از ترمینال مربوطه خارج نشود، احتمال خرابی کلید وجود دارد. در غیر این صورت، باید سلامت پمپ یا موتور را به‌صورت جداگانه بررسی کنید.

3. کار نکردن دور کند یا دور تند کولر آبی

در کولرهای آبی دو سرعته، یکی از مشکلات رایج پس از نصب کلید جدید، کار نکردن یکی از حالت‌های سرعت موتور است. برای مثال ممکن است کولر فقط روی دور کند کار کند و در حالت دور تند هیچ تغییری ایجاد نشود.

دلایل ایجاد این مشکل:

• جابه‌جایی سیم دور کند و دور تند
• اتصال اشتباه سیم‌های موتور به ترمینال کلید
• خراب بودن بخش مربوط به کنترل سرعت در کلید
• وجود ایراد در سیم‌پیچ دور کند یا دور تند موتور

راه‌حل:

سیم‌های مربوط به دور کند و دور تند را براساس نقشه سیم‌بندی کلید کولر آبی بررسی کنید. همچنین علامت‌های درج‌شده روی کلید مانند LOW و HIGH یا کند و تند باید با سیم‌های مربوطه مطابقت داشته باشند. اگر سیم‌بندی صحیح باشد اما مشکل ادامه داشته باشد، سلامت موتور کولر را باید بررسی کنید.

4. داغ شدن کلید یا ایجاد بوی سوختگی

داغ شدن بیش از حد کلید کولر آبی یکی از مشکلاتی است که نباید نادیده گرفته شود. افزایش دما معمولا نشان‌دهنده وجود مشکل در اتصالات یا عبور جریان غیرمجاز از کلید است.

دلایل ایجاد این مشکل:

• شل بودن پیچ‌های ترمینال
• استفاده از کلید بی‌کیفیت یا نامناسب
• سوختگی کنتاکت‌های داخلی کلید
• وجود اتصالی در مدار کولر
• افزایش جریان مصرفی موتور یا پمپ

راه‌حل:

ابتدا برق کولر را قطع کنید و وضعیت ترمینال‌ها را بررسی نمایید. پیچ‌های اتصال باید کاملا محکم باشند و هیچ اثری از سیاهی، ذوب‌شدگی یا سوختگی روی کلید وجود نداشته باشد. در صورت آسیب‌دیدگی، کلید کولر آبی را با یک مدل استاندارد تعویض کنید.

5. کار نکردن پمپ آب با وجود روشن بودن موتور

یکی دیگر از مشکلات نصب کلید کولر آبی، این است که موتور فن به‌درستی کار می‌کند ولی پمپ خاموش است. این مشکل، باعث خیس نشدن پوشال‌ها می‌شود. در نتیجه کولر توانایی خنک‌کنندگی مطلوب را ندارد.

دلایل ایجاد این مشکل:

• اتصال اشتباه سیم پمپ به ترمینال کلید
• قطع شدن سیم مسیر پمپ
• خراب بودن خود پمپ آب
• وجود مشکل در خروجی مربوط به پمپ روی کلید

راه‌حل:

ابتدا مطمئن شوید که سیم پمپ به ترمینال مشخص‌شده با P یا PUMP متصل شده است. سپس خروجی کلید را بررسی کنید. اگر برق به پمپ می‌رسد اما پمپ روشن نمی‌شود، احتمال خرابی خود پمپ وجود دارد و باید به‌صورت جداگانه آن را تست کنید.

6. احساس برق‌گرفتگی روی بدنه کلید هنگام لمس بدنه

احساس برق هنگام لمس کلید کولر آبی یک مشکل جدی محسوب می‌شود و نشان‌دهنده وجود نشتی جریان در مدار باشد.

دلایل ایجاد این مشکل:

• عدم اتصال ارت مناسب
• تماس سیم فاز با بدنه فلزی کلید
• نصب نادرست سیم‌ها
• خراب بودن عایق سیم‌ها

راه‌حل:

در این شرایط باید فوراً برق مدار را قطع کنید و وضعیت ارت، عایق سیم‌ها و آرایش سیم‌بندی را مورد بررسی قرار دهید.

7. اشتباه در اتصال سیم‌ها هنگام جایگزینی کلید قدیمی با جدید

هنگام تعویض کلید قدیمی با کلید جدید، احتمال این که سیم‌ها به ترمینال اشتباه متصل شوند، وجود دارد. زیرا شماره‌گذاری یا علامت‌گذاری ترمینال‌های کلیدهای قدیمی با کلیدهای جدید تفاوت دارد.

راه‌حل:

قبل از جدا کردن سیم‌ها از کلید قدیمی، از وضعیت اتصالات عکس بگیرید و سپس سیم‌ها را براساس نقشه اتصال کلید جدید انتقال دهید. همچنین توجه داشته باشید که علامت ترمینال‌ها در برندهای مختلف ممکن است متفاوت باشد.
