سیم کشی کولر آبی طبق رنگبندی | سیم‌های کولر آبی را چگونه وصل کنیم؟

کولر آبی یکی از پرمصرف‌ترین تجهیزات سرمایشی برای فصل تابستان است زیرا این دستگاه نسبت به سایر تجهیزات سرمایشی قیمت مناسب‌تری دارد و از نظر مصرف انرژی هم نسبت به کولر گازی مصرف برق آن پایین‌تر است. بخش زیادی از عملکرد کولر آبی به اتصالات و سیم‌کشی آن بستگی دارد. یکی از وظایف سیم‌ها و اتصالات، برقراری ارتباط بین اجزای مختلف کولر است. با توجه به نزدیک شدن به فصل گرما، در این مطلب درباره سیم‌کشی‌ کولر آبی نظیر سیم‌کشی جعبه تقسیم کولر، سیم‌کشی کلید کولر روکار و توکار و سیم‌کشی پشت موتور کولر صحبت می‌کنیم تا اگر قصد خرید یا سرویس کردن کولر آبی را دارید با چالش مواجه نشوید.

چرا سیم کشی کولر آبی مهم است؟

پیش از بیان هر نکته‌ای باید بگوییم که اگر سیم‌کشی کولر طبق اصول انجام نشود یا اگر سیم‌های کولر را اشتباه بزنیم، مشکلات زیر به‌وجود می‌آید:

1. پمپ کولر می‌سوزد.
2. اتصالی برق رخ می‌دهد.
3. فیوز برق دائم بالا می‌زند.
4. موتور کولر از کار می‌افتد.
5. پروانه کولر برعکس می‌چرخد.
6. سرمایش کولر کاهش پیدا می‌کند.
7. عمر مفید دستگاه کاهش می‌یابد.
8. دور کند و تند کولر برعکس کار می‌کند.
9. صداهای عجیب و غریب از کولر شنیده می‌شود.
10. خازن کولر به‌درستی کار نمی‌کند و احتمال سوختن آن زیاد است.

با این تفاسیر می‌توان نتیجه گرفت که سیم‌کشی کولر آبی از اهمیت بسیار بالایی برخوردار است و اگر می‌خواهید که مشکلات بالا برای کولر آبی شما رخ ندهد، هنگام سرویس کردن کولر باید دقت کنید که هر سیم در جای مخصوص خود قرار گرفته باشد یا دچار زدگی نباشد. به‌علاوه باید یادآور شویم که اگر در این زمینه تخصص ندارید، هرگز به سیم‌ها دست نزنید و حتما از یک سرویس‌کار کولر آبی ماهر کمک بگیرید.

• راهنمای نگهداری و سرویس کولرهای آبی [آموزش نحوه روغن کاری کولر آبی]

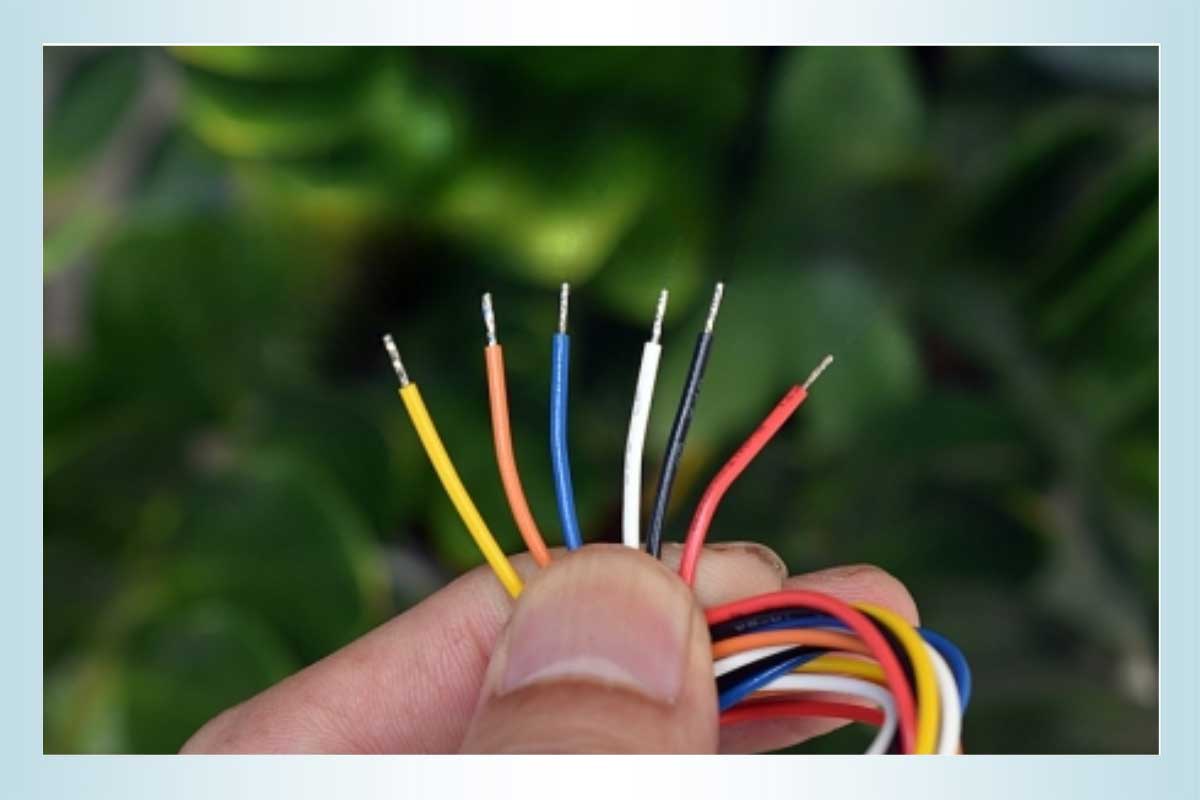

آشنایی با انواع سیم‌ کولر آبی و رنگبندی آن‌ها

در کولر آبی مانند همه لوازم الکتریکی، سیم برق وجود دارد و نقشه سیم‌کشی صحیح آن روی بدنه درج شده است. برای آن که سیم کشی جعبه تقسیم کولر آبی را به‌شکل اصولی انجام دهید لازم است تا سیم‌ها را بشناسید، آن‌ها را از هم تشخیص دهید و بدانید که هر سیم، چه نقشی در عملکرد کولر آبی دارد. ۶ سیم اصلی که در روشن شدن کولر آبی نقش دارد، عبارتند از:

1. سیم ارت

سیم ارت که به آن سیم اتصال به زمین نیز گفته می‌شود، یک سیم زرد رنگ است و وظیفه آن جلوگیری از برق‌گرفتگی و اتصال جریان برق است. به همین منظور برای پیشگیری از آتش‌سوزی و برق‌گرفتگی باید سیم ارت به بدنه فلزی کولر وصل شود. این اتصال با یک پیچ یا ترمینال مخصوص که در نزدیکی موتور یا قسمت داخلی بدنه کولر (داخل محفظه) قرار دارد، برقرار می‌شود.

لازم به‌ذکر است که سیم ارت در سیم‌کشی برخی ساختمان‌ها وجود دارد و در برخی ساختمان‌ها از آن استفاده نشده است، در نتیجه این موضوع بر روی نحوه سیم‌کشی تاثیر می‌‌گذارد.

• اگر ساختمان دارای سیم ارت باشد، برای اجرای سیم‌کشی و برقراری اتصال بین کولر و کلید لازم است تا از یک کابل ۵ سیم و جهت برقراری اتصال بین کلید کولر و جعبه تقسیم ساختمان باید از کابل ۳ سیم استفاده کنید.
• اگر ساختمان سیم ارت نداشته باشد برای برقراری ارتباط بین کولر و کلید باید یک کابل ۴ سیم و جهت متصل کردن کلید کولر به جعبه تقسیم ساختمان از یک کابل ۲ سیم استفاده کنید.

• لیست کامل بهترین برندهای سیم ارت در بازار

2. سیم فاز

سیم فاز سیمی است که در مدار، جریان الکتریکی را حمل می‌کند و نقش آن در سیم‌کشی کولر این است که جریان الکتریکی را از جعبه تقسیم ساختمان به پمپ و موتور کولر انتقال دهد. این سیم معمولا به‌ رنگ قرمز یا مشکی است و برای تشخیص بهتر آن باید از یک فازمتر سالم کمک بگیرید.

3. سیم نول

سیم نول یکی دیگر از سیم‌های اصلی در نصب سیم‌های کولر آبی است زیرا این سیم جریان الکتریکی که از موتور کولر خارج می‌شود را به منبع برق منتقل می‌کند. رنگ سیم نول آبی است و اگر یک سیم آبی‌رنگ مشاهده کردید قطعا یک سیم نول است.

• سیم نول چیست؟ بررسی تفاوت آن با فاز و راه تشخیص نول

4. سیم دور کند

سیم دور کند یا LO از دیگر سیم‌هایی است که در سیم‌کشی کولر آبی آن را می‌بینید و رنگ آن قهوه‌ای است. این سیم به‌منظور کار کردن کولر، روی دور کند یا بهتر است بگوییم کاهش سرعت موتور از کلید کولر به‌سمت موتور کشیده می‌شود.

5. سیم دور تند

سیم دور تند یا HI یک سیم مشکی رنگ است و برای آن که سرعت موتور کولر افزایش پیدا کند (به اصطلاح کولر روی حالت دور تند کار کند)؛ آن را از کلید به‌سمت موتور انتقال می‌دهند.

6. سیم پمپ

این سیم یک سیم زرد یا سبز رنگ است و از موتور کولر به سمت کلید کشیده می‌شود تا زمانی که کلید پمپ را فشار می‌دهید پمپ آب کولر روشن شود.

سیم‌های کولر آبی را چگونه وصل کنیم؟ | آموزش اجرا سیم کشی کلید کولر آبی طبق رنگ بندی

کلید کولر آبی به‌دو شکل روکار و توکار نصب می‌شود و نحوه نصب سیم‌های کولر آبی به روکار و توکار کلید کولر بستگی دارد. اجرای سیم‌کشی هر دو نوع کلید کولر عبارتند از:

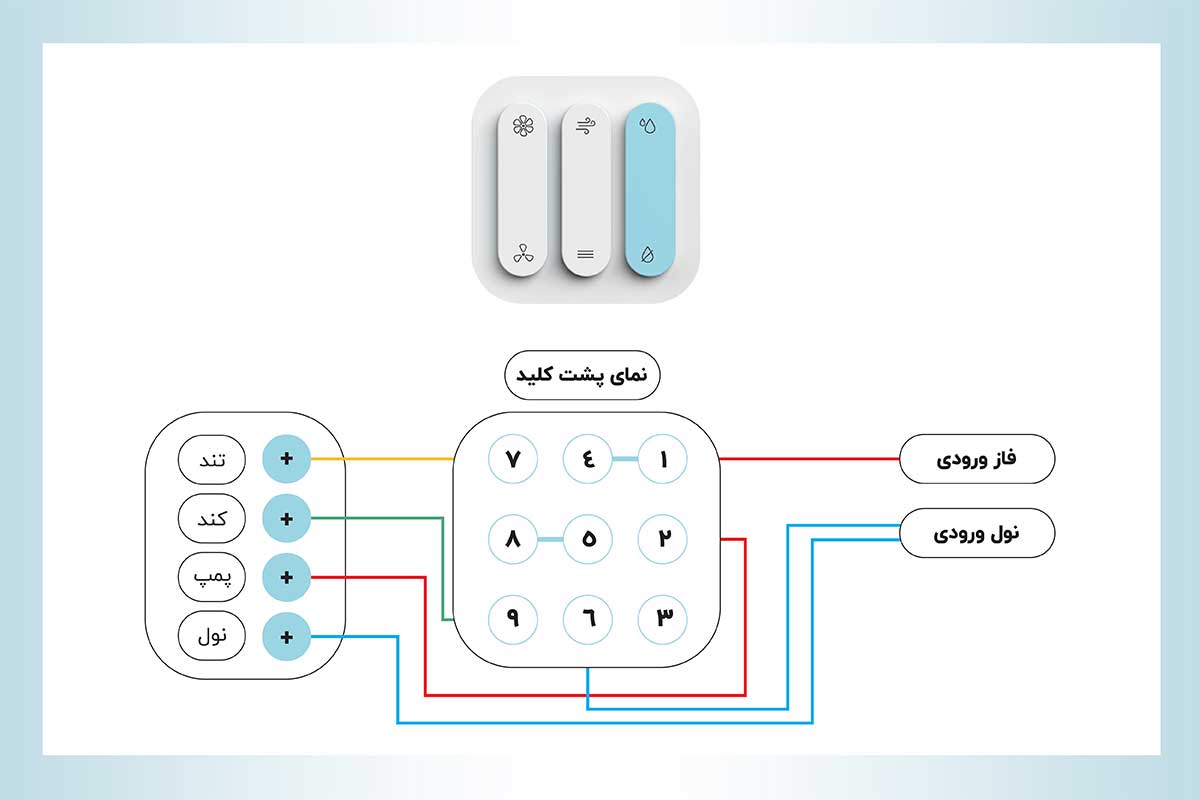

1. اجرای سیم‌کشی کلید کولر آبی روکار

در قسمت پشت کلیدهای روکار و قدیمی ۹ پایانه یا ترمینال وجود دارد که به هر یک از آن‌ها یک سیم مخصوص وصل می‌شود. برای آموزش بهتر تصویر پشت کلید را قرار دادیم و مطابق تصویر می‌گوییم که به هر ترمینال، چه سیمی را لازم است که وصل کنید:

1. پایانه شماره یک و چهار: این دو پایانه با یک پلاتین به هم متصل شده‌اند و لازم است که سیم فاز ساختمان که برق اصلی را انتقال می‌دهد، به آن وصل کنید.
2. پایانه شماره دو: سیم پمپ آب کولر را باید به این پایانه متصل نمایید.
3. پایانه شماره سه: به این پایانه هیچ سیمی وصل نمی‌شود.
4. پایانه شماره پنج: این پایانه با پلاتین به پایانه شماره هشت به هم وصل شده‌اند و هیچ سیمی به آن وصل نمی‌شود.
5. پایانه شماره شش: سیم نول ساختمان را به این پایانه وصل کنید.
6. پایانه شماره هفت: سیم دور تند باید به این پایانه متصل کنید.
7. پایانه شماره نه: سیم دور کند را لازم است که به این پایانه بزنید.

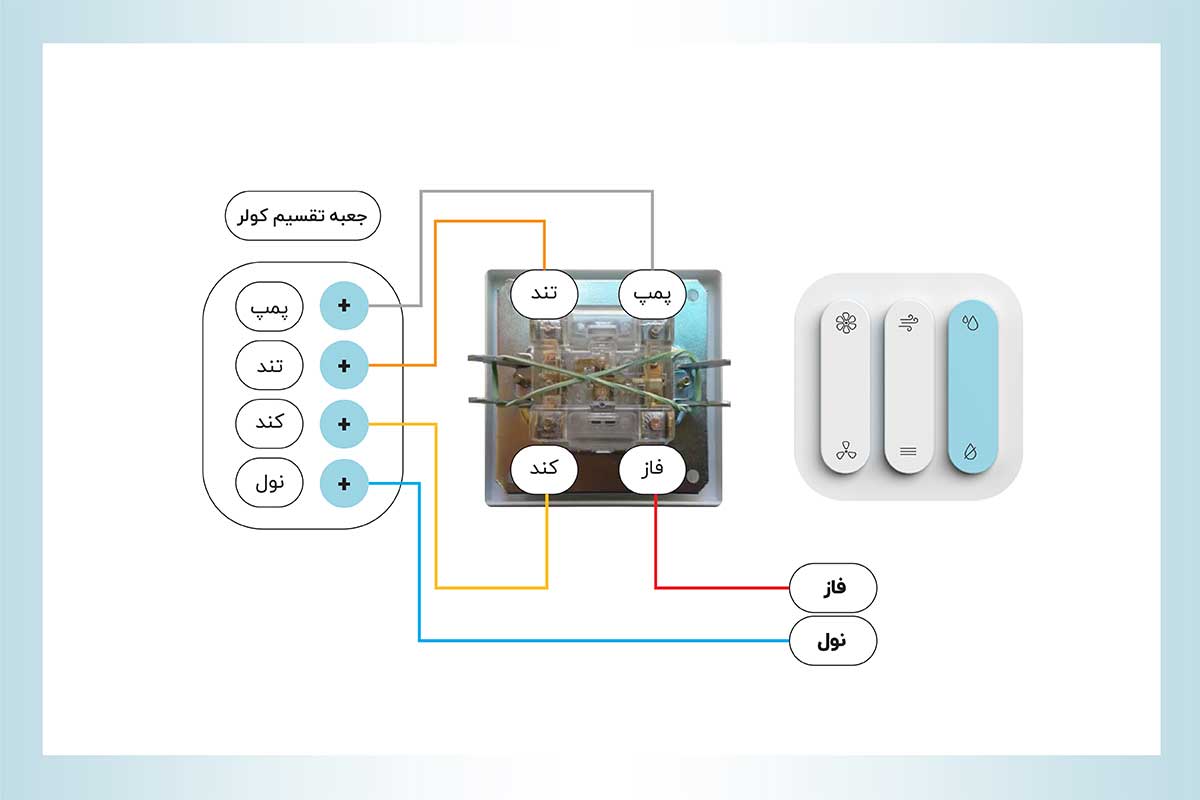

2. اجرای سیم‌کشی کلید کولر آبی مدل جدید (کلید توکار)

کلیدهای جدید کولر به شکل توکار نصب می‌شوند و برخی از آن‌ها کلید لمسی هستند. این کلیدها ایمنی بسیار بالایی دارند زیرا هنگامی که کولر خاموش است، بین موتور و سیم و نول، هیچ اتصالی برقرار نیست و همین موضوع باعث می‌شود که اگر کلید مینیاتوری مخصوص به کولر آبی در جعبه فیوز دچار مشکل شد، احتمال برق‌گرفتگی صفر شود.

 نحوه سیم‌کشی کلیدهای جدید طبق تصویر بالا است و همانطور که می‌بینید این کلید دارای چهار پل مختلف همچون دور تند، دور کند، پمپ و فاز است که با نام‌های (L,P,F,S) مشخص می‌شوند و بر اساس تصویر زیر سیم‌ها را به آن‌ها وصل کنید.

• حرف L: فاز ورودی
• حرف P: پمپ آب کولر
• حرف F: دور تند
• حرف S: دور کند

انواع کلید کولر آبی

مشاهده همه

•
  کلید کولر روکار جهان الکتریک مدل کارن
  122,000 تومان
•

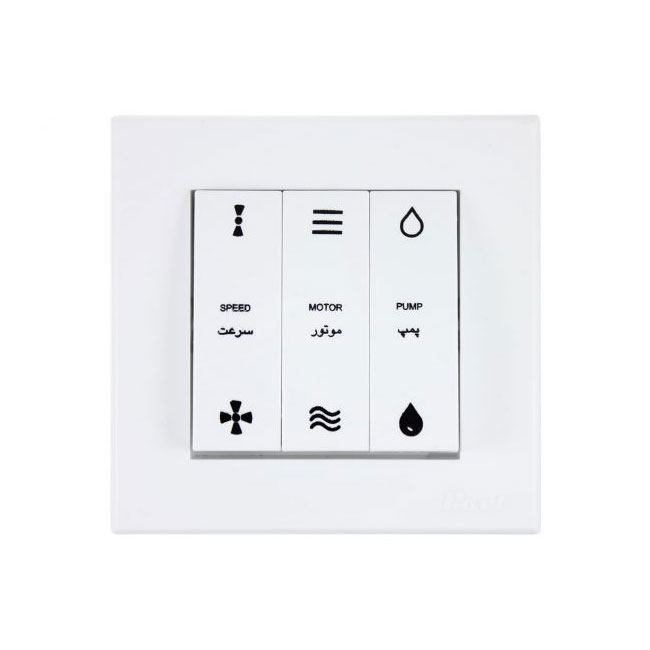

  کلید کولر سفید رنگ پارت الکتریک سری تابش 5177
  190,800 تومان
•
  کلید کولر آسیا الکتریک مدل الماس
  210,000 تومان
•
  کلید کولر ویرا مدل ساده
  239,900 تومان

اجرای سیم کشی جعبه تقسیم کولر

جعبه تقسیم کولر یکی از اجزای الکتریکی اصلی کولر آبی محسوب می‌شود و وظیفه آن برقراری ارتباط بین موتور و پمپ درون اتاقک است. به دلیل نقش مهمی که در کولر ایفا می‌کند، سیم‌کشی آن باید مطابق اصول خاصی انجام شود. برای اجرای سیم‌کشی جعبه تقسیم کولر آبی و برقراری ارتباط میان اجزای کولر، لازم است که با سیم‌های مخصوص بین جعبه تقسیم با موتور و پمپ و همچنین جعبه تقسیم با کلید و نول ساختمان ارتباط برقرار کنید.

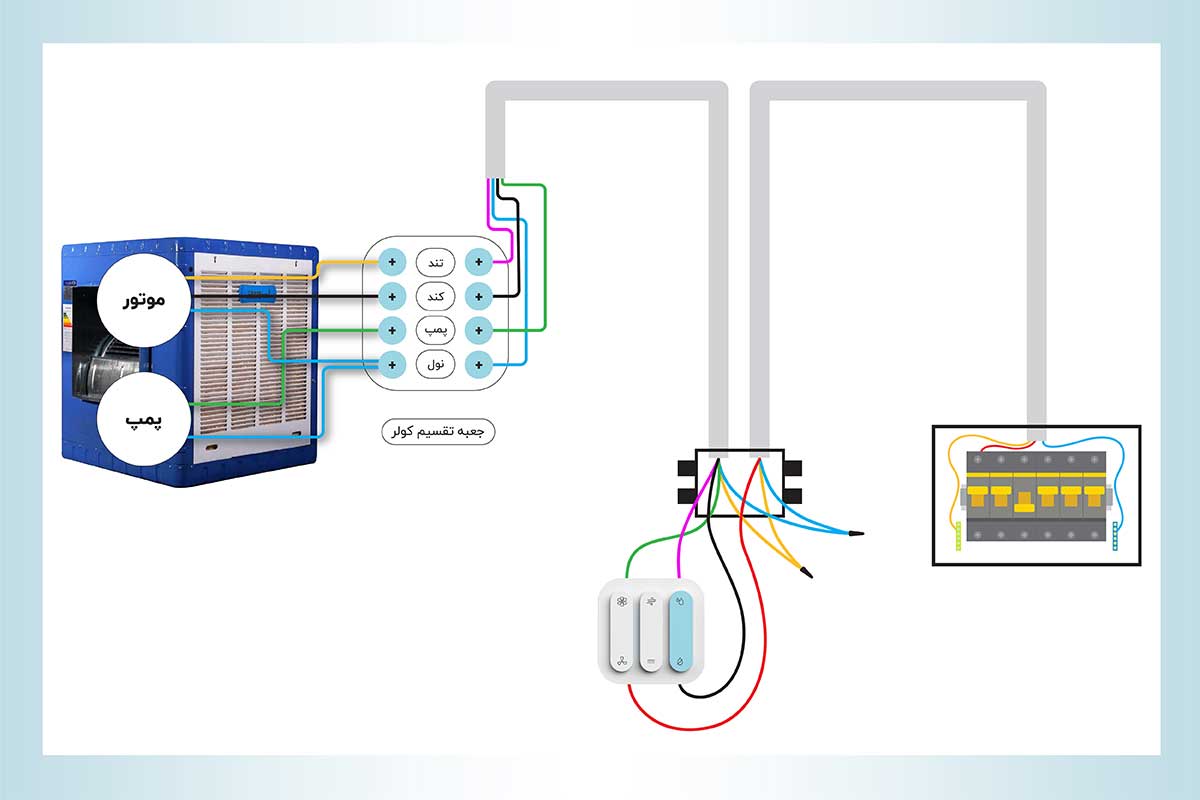

1. نحوه سیم‌کشی جعبه تقسیم کولر آبی با موتور و پمپ

همانطور که در تصویر زیر می‌بینید، دو دسته سیم از موتور و پمپ کولر آبی خارج شده است و ضروری است که از طریق این سیم‌ها بین جعبه تقسیم و پمپ و موتور ارتباط برقرار شود. جهت برقراری اتصال کولر آبی به برق، باید دسته سیم موتور را که شامل سیم نول، سیم دور تند و سیم دور کند است، به همان ترتیبی که در تصویر می‌بینید، در پیچ‌های مخصوص جعبه تقسیم قرار داد. دسته دوم سیم‌ها یا سیم‌های پمپ آب کولر نیز حاوی سیم نول و سیم پمپ است و مطابق تصویر، آن‌ها در نقاط مخصوص قرار می‌گیرد.

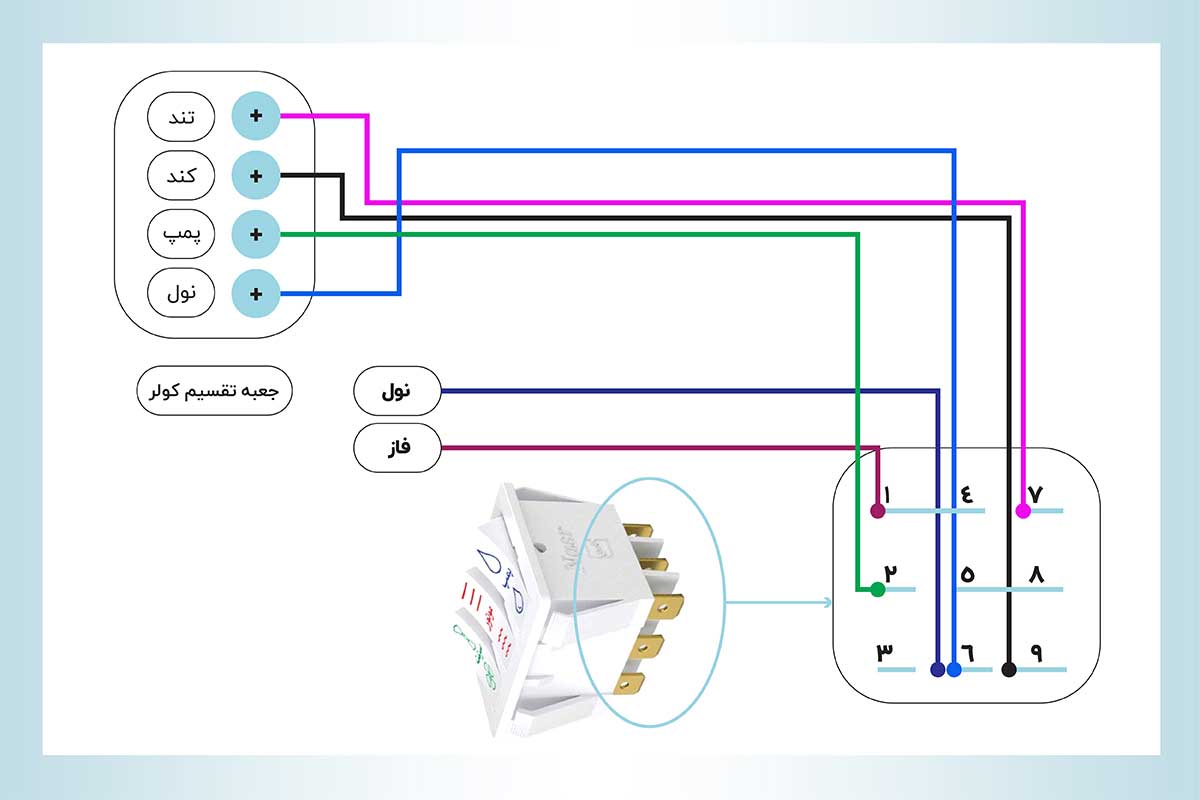

2. نحوه سیم‌کشی جعبه تقسیم کولر آبی با کلید و نول ساختمان

بر اساس عکس زیر، سیم دور تند را از پیچ تند به ترمینال ۷ کلید و سیم دور کند باید از پیچ تند به ترمینال ۹ وصل شود. سیم سبز یا همان سیم مخصوص پمپ هم از پیچ مخصوص پمپ به ترمینال شماره ۲ و سیم نول یا سیم آبی هم به ترمینال شماره ۶ کلید متصل می‌شود.

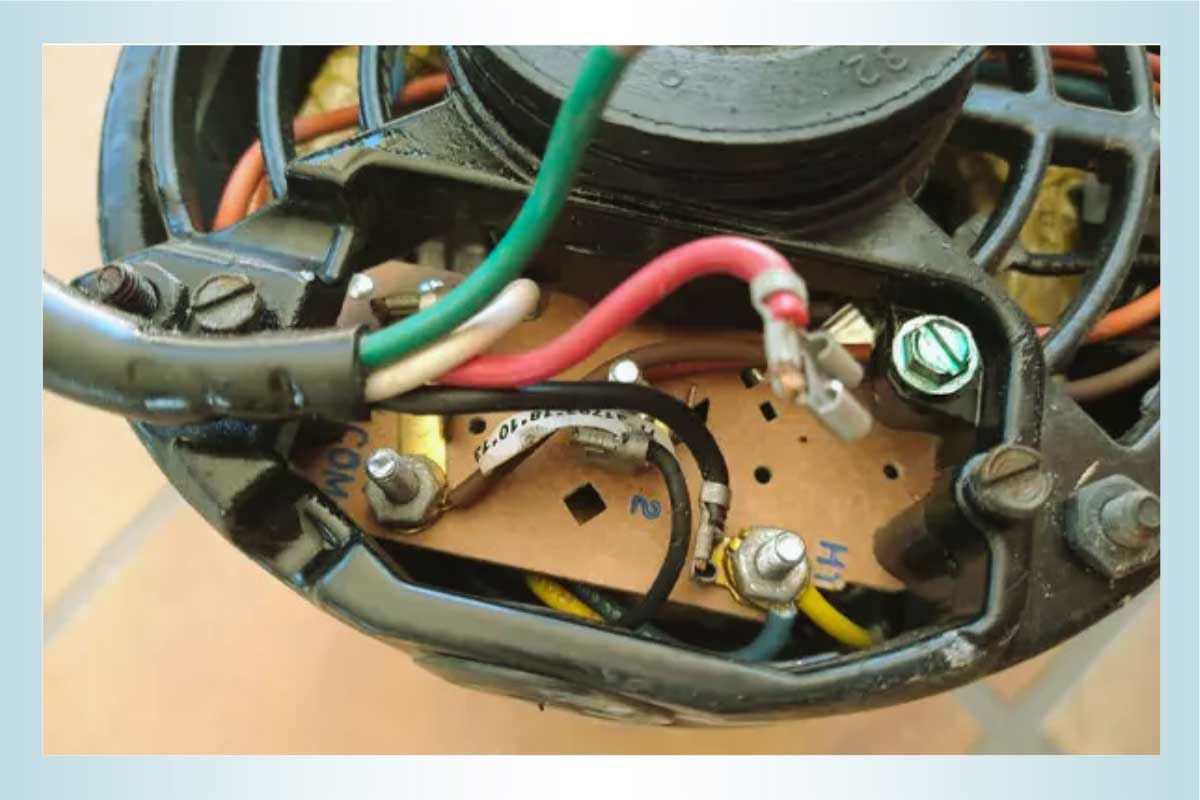

نحوه اتصال سیم پشت موتور کولر آبی

موتور کولر، انرژی گشتاور و جریان برق سایر قسمت‌ها را تامین می‌کند. موتور حاوی ترمینال‌های مختلف همچونLO HI و Com است که به صورت زیر سیم‌ها را به آن وصل کنید.

•  ترمینال HI به سیم دور تند یا سیم مشکی
• ترمینال LO به سیم دور کند یا قهوه‌ای
•  ترمینال Com به سیم نول یا آبی

انواع موتور کولر

مشاهده همه

•
  موتور کولر 3/4 CS موتوژن (دینام کولر 6000 تا 7000)
  9,680,000 تومان
•
  موتور کولر 1/2 SP موتوژن (دینام کولر 4500 تا 5500)
  9,130,000 تومان
•
  موتور کولر 1/3 SP موتوژن (دینام کولر 3000 تا 3500)
  8,580,000 تومان
•
  الکتروموتور کولر 3/4 B فیدار (دینام کولر 6500 تا 7000)
  تماس بگیرید

نکات مهم در سیم کشی کولر آبی که باید بدانید

• سیم و کابل‌هایی که برای سیم‌کشی کولر استفاده می‌شود باید یک تکه و فاقد بریدگی باشند زیرا اگر سیم و کابل‌ها چند تکه باشند، احتمال رخ دادن اتصالی وجود دارد.
• برای اجرای سیم‌کشی از سیم و کابل‌های استاندارد که دارای عایق مناسب و علامت استاندارد هستند، استفاده کنید.

• ۶ روش تشخیص سیم و کابل مرغوب از تقلبی

• پیش از انجام مراحل سیم‌کشی حتما نقشه سیم‌کشی کولر را بررسی کنید و آن را طبق دستورات برند سازنده انجام دهید.

• معرفی بهترین مارک کولر آبی (کولرهای آبی پوشالی و سلولزی)

• برای سیم‌کشی کلید حتما دقت کنید که هر سیم را در ترمینال مخصوص خود قرار دهید.
• برای وصل کردن سیم‌ها به ترمینال‌ها و پیچ‌ها، ابتدا آن‌ها را با سیم چین لخت کنید و سپس به آن‌ها وایرشو یا سر سیم بزنید.

نکات مهم در خرید سیم و کابل کولر

1. هنگام خرید حتما به کیفیت سیم‌ها و کابل‌ها توجه داشته باشید و از خرید سیم یا کابل‌های بی‌کیفیت خودداری کنید.
2. از خرید سیم و کابل‌هایی که فاقد نشان استاندارد ISIRI و هولوگرام UL هستند، پرهیز کنید زیرا این نوع سیم و کابل‌ها احتمال برق‌گرفتگی را بالا می‌برند.
3. عایق سیم یا کابل را مورد بررسی قرار دهید چون عایق نداشتن سیم و کابل موجب به بار آمدن خطرات الکتریکی می‌شود.
4. روکش سیم یا کابل را به‌دقت نگاه کنید که فاقد هر نوع پارگی یا خراشیدگی باشد زیرا وجود پارگی یا خراشیدگی بر روی سیم و کابل، ایمنی آن را کاهش می‌دهد.
5. بهترین نوع کابل برای کولر، کابل‌های مفتولی چهار رشته ۱.۵ است و کابل افشان اصلا برای کولر مناسب نیست. در نتیجه هنگام خرید به مفتولی یا افشان بودن کابل توجه داشته باشید.
6. هنگام انتخاب سیم و کابل حتما بررسی کنید که تحمل گرما و رطوبت را داشته باشد.

• راهنمای خرید کابل کولر و آشنایی با انواع آن

انواع کابل کولر

مشاهده همه

•
  کابل کولر متری 4 در 1.5 با عایق PVC افشارنژاد
  159,000 تومان
•
  کابل کولر متری 5 در 1.5 با عایق PVC افشارنژاد
  197,000 تومان
•
  کابل قدرت تخت افشان 3 در 25 متری افلاک الکتریک خراسان
  تماس بگیرید
•
  کابل کولری 4 در 1 ایوان کلاف صدمتری
  تماس بگیرید

عیب یابی سیم‌کشی کولر آبی

عیب‌یابی سیم‌کشی کولر کار پیچیده‌ای نیست و اگر کمی با امور سیم‌کشی تجهیزات برقی آشنایی داشته باشید، به‌سادگی قابل انجام است. به‌همین منظور چند مورد از مشکلات شایع که علت آن اختلال در سیم‌کشی کولر آبی است را بررسی کرده‌ایم تا بتوانید آن‌ها را عیب‌یابی کنید.

1. کولر آبی روشن نمی‌شود

یکی از اختلال‌های رایج در کولر آبی این است که کولر آبی روشن نشود. این‌که چرا کولر آبی روشن نمی‌شود، دلایل مختلف دارد و یکی از این علت‌ها اختلال در سیم‌کشی است. در این صورت ممکن است یکی از اتفاقات زیر رخ داده باشد:

1. سیم‌ها و کابل‌ها دچار خراشیدگی و پارگی باشند. برای رفع آن، سیم‌های معیوب را با یک سیم جدید و سالم تعویض کنید.
2.  سیم‌ها به‌شیوه اصولی به پین‌های جعبه تقسیم و کلید وصل نشده باشند. جهت از بین بردن این مشکل، لازم است که آن‌ها را در جای خود قرار دهید.
3. سیم فاز و نول در جای مناسب خود قرار نگرفته باشند که تنها راه‌حل آن قرار دادن آن‌ها در جای مناسب خود است.

2. موتور کولر روشن می‌شود ولی پمپ آن کار نمی‌کند

در صورتی که سیم نول کولر آبی دچار مشکل باشد، چنین اتفاقی رخ می‌دهد و برای برطرف کردن آن لازم است که پنل برق را بررسی کنید و مشکل آن را از بین ببرید. چنانچه مشکل از سیم‌کشی کولر آبی نبود حتما پمپ آب کولر را بررسی کنید. در این شرایط به احتمال زیاد باید پمپ آب کولر را تعمیر یا تعویض کنید.

انواع پمپ آب کولر

مشاهده همه

•
  پمپ آب کولر دمنده 2600 دور بر دقیقه
  تماس بگیرید
•
  پمپ آب کولر موتوژن
  850,000 تومان
•
  پمپ آب کولر الکتروژن مدل البرز A1
  تماس بگیرید

3. دور تند و کند کولر جابجا شده است

جابجایی عملکرد کلید دور و تند از دیگر مشکلات رایجی است که برای کولر آبی رخ می‌دهد و علت اصلی آن، جابجا وصل شدن سیم‌های دور تند و کند است. با قرار دادن هر سیم در جای مخصوص خود این مشکل رفع می‌شود.

سوالات متداول درباره سیم‌کشی کولر و رنگبندی آن‌ها

1. دور تند کولر چه رنگی است؟ سیم دور تند کولر مشکی است.
2. کدام سیم پمپ کولر فاز است؟ سیم فاز پمپ کولر قرمز است.
3. چرا دور کند کولر آبی کار نمی‌کند؟ سرسیم از ترمینال کلید دور کند کولر جدا شده است.
4. سیم ارت کولر به کجا وصل می‌شود؟ سیم ارت باید به بدنه فلزی کولر وصل شود.
5. سیم‌های خازن کولر آبی به کجا وصل می‌شود؟ سیم‌های خازن کولر آبی به موتور کولر و سپس به کلید گریز از مرکز متصل می‌شوند.
