نصب آیفون تصویری الکتروپیک (۱ واحدی و چند طبقه) با نقشه سیم‌کشی

چالش‌های نصب آیفون تصویری برای کاربران ناآشنا دردسرساز است چون برای نصب مانیتور و پنل آیفون تصویری باید محل مناسبی را انتخاب کنید و از اتصال دقیق سیم‌ها مطمئن شوید. در نتیجه باید دانش و دقت کافی داشته باشید و برخی نکات را بدانید. بر همین اساس، در ادامه مطلب تمام نکات مربوط به نصب آیفون تصویری الکتروپیک را مورد بررسی قرار می‌دهیم.

آشنایی با قطعات و سیم کشی آیفون تصویری الکتروپیک

آیفون الکتروپیک از قطعات مختلفی تشکیل‌ شده است و هرکدام وظایف خاصی را بر عهده‌ دارند. این قطعات شامل پنل خارجی، منبع تغذیه، قفل بازکن و مانیتور آیفون تصویری هستند. هر یک از این اجزا با تکنولوژی پیشرفته طراحی‌شده‌اند تا کیفیت بالا و طول عمر بیشتری داشته باشند.

1. معرفی پنل خارجی و اجزای آن

پنل خارجی یکی از اصلی‌ترین اجزای آیفون تصویری است که در خارج از ساختمان نصب می‌شود. این پنل شامل دوربین برای ضبط تصاویر، میکروفون برای انتقال صدا و دکمه زنگ برای تماس با واحدهاست. همچنین، پنل‌های جدید این برند با قابلیت دید در شب و کیفیت تصویری بالا طراحی‌شده‌اند.

2. وظایف و ویژگی‌های منبع تغذیه

منبع تغذیه (Power Supply) وظیفه تامین برق لازم برای عملکرد آیفون الکتروپیک را بر عهده دارد. این قطعه ولتاژ مناسب برای تمامی اجزا ازجمله پنل، مانیتور و قفل بازکن که ولتاژ 12 یا 14 ولت است، فراهم می‌کند. طراحی استاندارد منبع تغذیه باعث کاهش مصرف انرژی و افزایش ایمنی سیستم می‌شود.

3. قفل بازکن و نحوه عملکرد آن در سیستم‌های الکتروپیک

قفل بازکن یکی دیگر از اجزای مهم آیفون تصویری است که امکان باز کردن درب از طریق مانیتور داخلی را فراهم می‌کند. این قطعه به‌طور مستقیم با پنل خارجی و منبع تغذیه در ارتباط است و می‌تواند به‌صورت خودکار درب را باز کند.

4. مانتیور آیفون تصویری

مانیتور در آیفون تصویری الکتروپیک نقش نمایش تصویر و کنترل عملکرد سیستم را دارد. این دستگاه به پنل خارجی متصل شده و امکان مشاهده تصویر، برقراری ارتباط صوتی و باز کردن درب را برای کاربران فراهم می‌کند.

انواع آیفون تصویری الکتروپیک

مشاهده همه

•

  مانیتور آیفون تصویری 7 اینچ لمسی حافظه دار الکتروپیک مدل 996

  11,430,000 تومان
•

  مانیتور آیفون تصویری 7 اینچ حافظه دار الکتروپیک مدل 1294

  9,600,000 تومان
•

  مانیتور آیفون تصویری 3.5 اینچ حافظه دار الکتروپیک مدل 1196

  5,730,000 تومان
•

  مانیتور آیفون تصویری 4.3 اینچ حافظه دار الکتروپیک مدل 797

  5,410,000 تومان

مراحل نصب آیفون تصویری‌های الکتروپیک

برای دستیابی به نصب بی‌نقص آیفون تصویری، باید تمامی مراحل با دقت و به ترتیب انجام شوند. در ادامه، تمامی مراحل نصب به‌صورت گام‌به‌گام و با توضیحات کامل ارائه‌شده است:

1. محل نصب پنل خارجی را انتخاب و سیم کشی برق آیفون را انجام دهید

مکان نصب پنل باید در ارتفاعی استاندارد (حدود ۱۴۰ تا ۱۶۰ سانتی‌متر از سطح زمین) باشد تا استفاده از دکمه‌ها و مشاهده دوربین برای تمامی کاربران، از جمله کودکان و افراد مسن، آسان باشد.

2. محل نصب مانیتور را انتخاب و آن را نصب کنید

مانیتور داخلی باید در مکانی نصب شود که دسترسی آسان و دید مناسب داشته باشد. طبق داده‌های مقاله “استاندارد نصب کلید و پریز ” مانیتور باید در فاصله 140 تا 150 سانتی‌متری از سطح زمین روی دیوار اتاق نشیمن یا نزدیک درب ورودی نصب شود. همچنین باید مطمئن شد که سیم‌های خروجی از دیوار به‌درستی به پورت‌های مانیتور متصل شوند.

3. پنل خارجی را نصب کنید

اتصال مانیتور به پنل خارجی باید با استفاده از سیم و کابل استاندارد انجام شود تا انتقال تصویر و صدا با کیفیت بالا صورت گیرد.

جدول معرفی استانداردهای رنگ‌بندی سیم‌ها در آیفون تصویری الکتروپیک

رنگ‌بندی سیم‌ها در آیفون تصویری الکتروپیک بر اساس استانداردها به شرح زیر انجام می‌شود:

رنگبندی سیم‌ها به تکنسین‌ها کمک می‌کند تا اتصالات را به‌درستی انجام دهند. برای اتصال سیم‌ها به ترمینال‌های مختلف، رعایت اصول زیر نیز ضروری است:

• بررسی رنگ سیم‌ها و تطبیق آن‌ها با استانداردهای دستگاه
• اطمینان از محکم بودن اتصالات برای جلوگیری از قطعی در سیستم
• استفاده از ابزار مناسب برای محکم کردن سیم‌ها

• راهنمای انتخاب کابل مناسب برای نصب آیفون تصویری

4. ترانس تغذیه و درب باز کن را نیز به پنل بیرونی متصل کنید

ترانس تغذیه (Transformer) وظیفه تامین برق مورد نیاز برای تمامی اجزای آیفون تصویری را بر عهده دارد. این قطعه باید در نزدیکی پنل خارجی یا منبع برق نصب شود تا ولتاژ 220 برق شهری را به ولتاژ 12 یا 14 ولت برای تغذیه آیفون تصویری و درب بازکن برساند.

5. بررسی نهایی و آزمایش عملکرد آیفون تصویری

پس از نصب تمامی اجزا، عملکرد دستگاه را آزمایش کنید. مطمئن شوید که تصویر دوربین در مانیتور داخلی واضح است و صدا به‌خوبی منتقل می‌شود. همچنین، قابلیت باز کردن درب از طریق قفل بازکن را بررسی کنید. اگر در این مرحله مشکلی مشاهده کردید، متعلقات آیفون تصویری و اتصالات سیم‌ها را دوباره بررسی و مشکلات را رفع کنید.

• معرفی بهترین آیفون تصویری‌های برند الکتروپیک (مقایسه 5 مدل برتر)

نحوه نصب آیفون تصویری الکتروپیک یک طبقه

نصب آیفون تصویری در ساختمان‌های یک طبقه بسیار ساده است و در این مدل، پنل خارجی مستقیما به مانیتور داخلی و قفل بازکن متصل می‌شود. برای اجرای بهتر این روش، به نکات زیر توجه کنید:

• انتخاب محل مناسب برای نصب پنل با دید کافی برای دوربین
• استفاده از کابل‌های مقاوم و باکیفیت برای جلوگیری از افت سیگنال
• اطمینان از اتصال محکم سیم‌ها به ترمینال‌ها برای عملکرد پایدار

مراحل نصب آیفون تصویری الکتروپیک یک طبقه

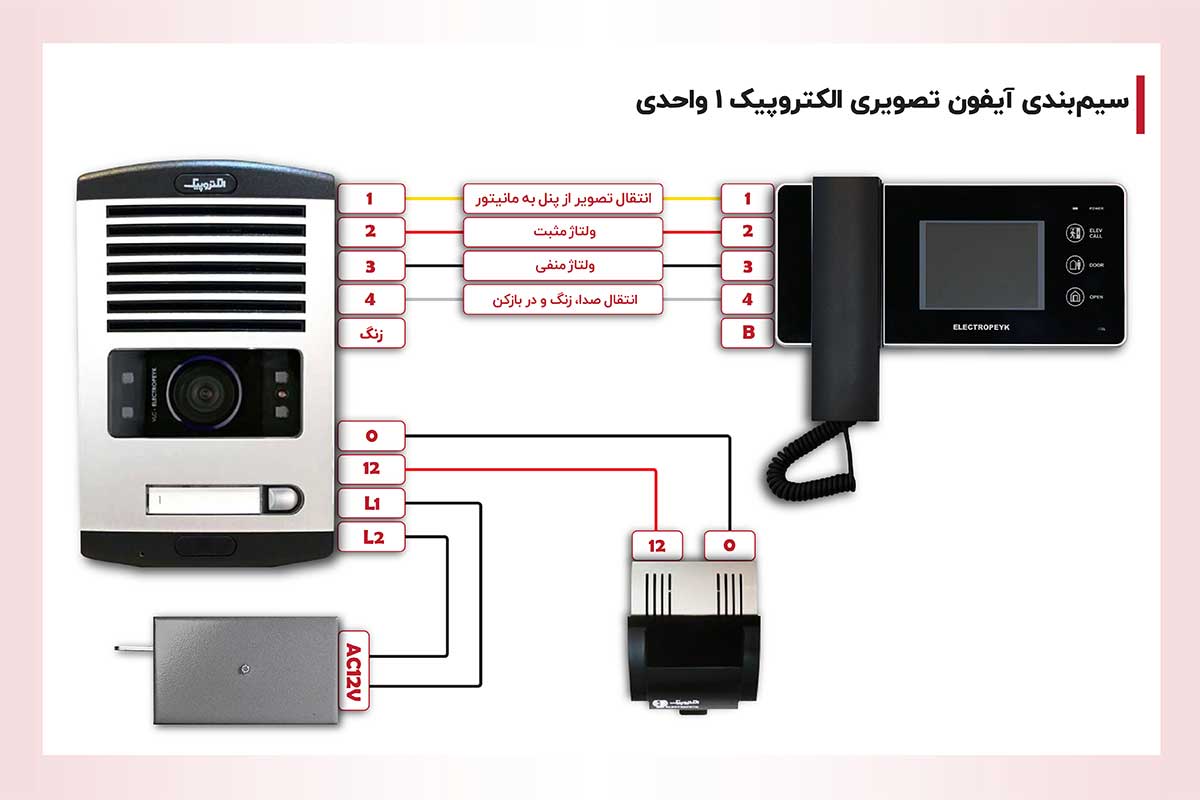

در تصویر زیر یک مانیتور، یک پنل خارجی، یک درب بازکن و یک ترانس را می‌بینید. برای آن که آیفون تصویری شما درست کار کند باید بین این ۴ دستگاه ارتباط برقرار کنید.

1. وصل کردن ترمینال‌های اصلی پنل بیرونی به مانیتور

ابتدا ۴ ترمینال مانیتور را با سیم به ۴ ترمینالی که در قسمت جلوی پنل خارجی قرار دارد، وصل کنید. چون هر یک از این ترمینال‌ها یک وظیفه مخصوص دارند:

1. ترمینال ۱ مخصوص انتقال سیگنال تصویر از پنل تا مانیتور
2.  ترمینال ۲ مخصوص تامین ولتاژ مثبت پنل و مانیتور
3.  ترمینال ۳ تامین ولتاژ منفی پنل و مانیتور
4.  ترمینال ۴ مربوط به انتقال صدا، سیگنال صدای زنگ و صدور فرمان درب بازکن

نکته: در مدل یک طبقه نیازی به وصل کردن ترمینال زنگ به ترمینال B نیست.

2. وصل کردن ترانس به ترمینال‌های تغذیه پنل بیرونی

در قسمت پایین پنل خارجی ۴ ترمینال دیگر وجود دارد. ترمینال ۰ و ۱۲ مختص منبع تغذیه یا معرف سیگنال الکتریکی ۱۲ ولت جریان AC هستند. این دو ترمینال باید به ترانس آیفون تصویری وصل شوند. چون ولتاژ ترانس ۱۲ ولت جریان AC است و برای تامین ولتاژ در کلیه قسمت‌های الکترونیکی آیفون کاربرد دارد. همچنین جهت ارتباط مستقیم پنل با برق تک‌فاز ساختمان باید ترمینال ۰ و ۱۲ پنل را به ترمینال ۰ و ۱۲ ترانس متصل کنید.

3. وصل کردن درب باز کن به ترمینال‌های L۱ و L۲ پنل بیرونی

در پایان کار ترمینال‌های L۱ و L۲ را به درب باز کن آیفون تصویری وصل کنید زیرا این دو ترمینال، به‌وسیله یک رله ولتاژ ۱۲ ولت را انتقال می‌دهند تا بوبین بخش درب بازکن قطع و وصل شود.

نحوه نصب آیفون تصویری الکتروپیک دو طبقه

در ساختمان‌های دوطبقه، نصب آیفون تصویری کمی پیچیده‌تر است. این فرآیند شامل سیم‌کشی جداگانه برای هر طبقه و اتصال صحیح مانیتورها به پنل خارجی است. مراحل نصب عبارت‌اند از:

1. سیم‌کشی بین طبقات با استفاده از کابل‌های استاندارد با مقاومت مناسب
2. نصب مانیتور در هر طبقه در مکان‌هایی با دسترسی راحت برای کاربران
3. تنظیم سوئیچ‌های مانیتور برای جلوگیری از تداخل ارتباط بین طبقات

مراحل نصب آیفون تصویری الکتروپیک دو طبقه

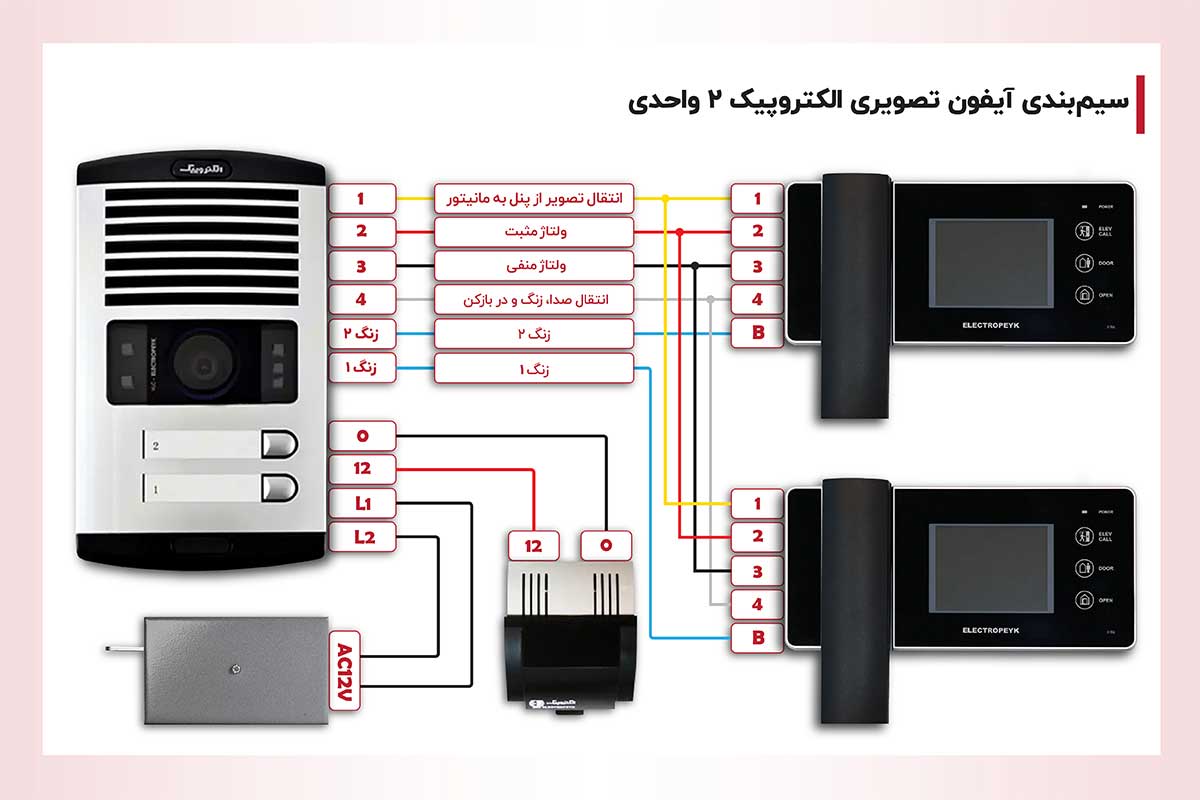

برای نصب آیفون دو طبقه، ۵ دستگاه دارید که شامل دو عدد مانیتور، یک پنل بیرونی، یک عدد ترانس و یک درب بازکن است. برای آن که عملکرد آیفون درست باشد، باید همچون تصویر، هر ترمینال را به محل مخصوص خود وصل کنید.

1. متصل کردن ترمینال‌های اصلی پنل بیرونی به مانیتور

همانطور که در تصویر می‌بینید باید هر ترمینالی که روی پنل خارجی قرار دارد را به ترمینال مخصوص خود که روی مانیتورها تعبیه شده است، وصل کنید مثلا:

1. ترمینال ۱ وظیفه انتقال سیگنال تصویر از پنل تا مانیتور را بر عهده دارد پس باید به ترمینال ۱ دو مانیتور شما وصل شود.
2. ترمینال ۲ ولتاژ مثبت پنل و مانیتور را تامین می‌کند و لازم است که آن را به ترمینال ۲ که روی مانیتورها قرار دارد، متصل کنید.
3.  ترمینال ۳ مخصوص تامین ولتاژ منفی پنل و مانیتور است و باید به ترمینال ۳ که روی مانیتورها وجود دارد، متصل شود.
4.  ترمینال ۴ مختص انتقال صدا، سیگنال صدای زنگ و صدور فرمان درب بازکن است و باید به ترمینال ۴ مانیتورها وصل شود.
5. ترمینال زنگ ۱ را باید به ترمینال B مانیتور طبقه اول و ترمینال زنگ ۲ را باید به ترمینال B مانیتور طبقه دوم وصل کنید.

2. متصل کردن ترانس به ترمینال‌های تغذیه پنل بیرونی

همانطور که در تصویر می‌بینید در قسمت پایین پنل خارجی ۴ ترمینال دیگر تعبیه شده است. ترمینال ۰ و ۱۲ مخصوص منبع تغذیه است و باید آن‌ها را  ترمینال‌های روی ترانس آیفون تصویری وصل کنید. چون سیگنال الکتریکی پنل بیرونی ۱۲ ولت جریان AC است و ولتاژ ترانس برابر با ۱۲ ولت جریان AC است. به عبارتی باید گفت که وظیفه تامین ولتاژ در کلیه قسمت‌های الکترونیکی آیفون بر عهده ترانس است پس باید به پنل متصل شود.

3. وصل کردن درب باز کن به ترمینال‌های L۱ و L۲ پنل بیرونی

در آخرین مرحله نصب هم باید ترمینال‌های L۱ و L۲ را به درب باز کن آیفون تصویری متصل کنید چون نقش ترمینال‌های L۱ و L۲ این است که از راه یک رله، مقدار ولتاژ ۱۲ ولت را منتقل می‌کنند تا بوبین بخش درب باز کن قطع و یا وصل شود.

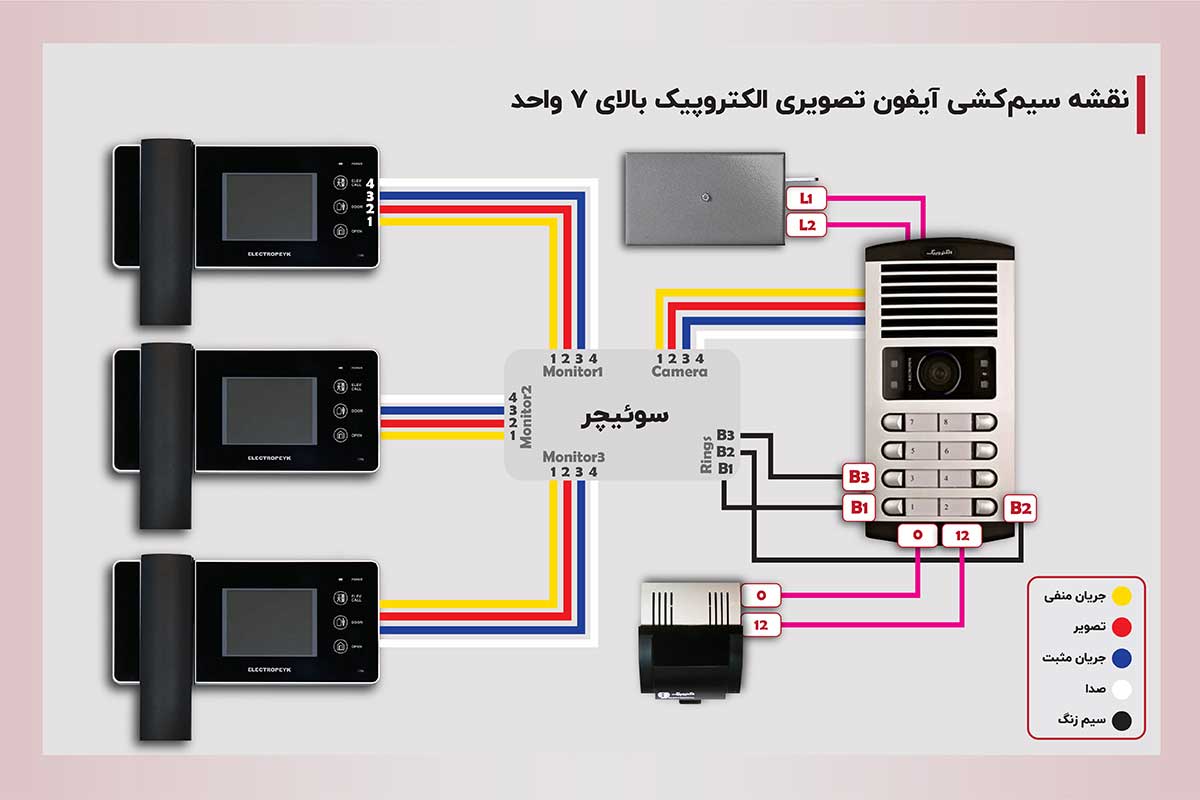

نقشه سیم کشی آیفون تصویری الکتروپیک با سوئیچر (ساختمان بالای 7 طبقه)

در ساختمان‌های بزرگ که بیش از ۷ واحد دارند، طراحی سیستم سیم‌کشی آیفون تصویری پیچیده‌تر می‌شود. در این نوع ساختمان‌ها، استفاده از دستگاه سوئیچر (Switcher) ضروری است. سوئیچر به‌عنوان یک رابط بین پنل خارجی و مانیتورهای داخلی عمل می‌کند و امکان اتصال چندین مانیتور به یک پنل را فراهم می‌سازد.

مراحل نصب آیفون تصویری الکتروپیک با سوئیچر

از آنجایی که در ساختمان‌های بالای ۷ طبقه تعداد زنگ‌ها و مانیتورها افزایش پیدا می‌کند پس تعداد دستگاه‌های شما هم بیشتر می‌شود یعنی علاوه بر پنل بیرونی، ترانس، درب باز کن و مانیتور باید از یک سوئیچر هم استفاده کنید.

1. نصب سوئیچر

ابتدا باید سوئیچر را با راکت، پیچ و رول‌پلاک در یک مکان مناسب نصب کنید. معمولا بهترین مکان نزدیک به پنل درب ورودی است.

2. متصل کردن سیم‌های ارتباطی

1. در قدم اول باید با سیم ۴ ترمینال (تصویر، صدا، جریان مثبت، جریان منفی) که روی مانیتورها قرار دارد، به ورودی‌های مخصوص روی سوئیچر، وصل کنید. مثلا مانیتور طبقه اول باید به ورودی MONITOR 1 که روی سوئیچر می‌بینید، وصل شود.
2. پس از آن باید ۴ ترمینال (تصویر، صدا، جریان مثبت، جریان منفی) که روی پنل وجود دارد را به ۴ ترمینال روی سوئیچر که با نام Camera مشخص شده است، متصل کنید.
3. در قدم سوم باید با سیم ترمینال‌های Rings که روی سوئیچر قرار دارد، به دکمه زنگ واحد مربوطه وصل کنید.

3. وصل کردن ترانس به ترمینال‌های تغذیه پنل بیرونی

در این مرحله طبق تصویر باید دو ترمینال ۰ و ۱۲ که مخصوص منبع تغذیه یا معرف سیگنال الکتریکی ۱۲ ولت جریان AC هستند، به ترانس وصل کنید.

وصل کردن درب باز کن به ترمینال‌های L۱ و L۲ پنل بیرونی

در پایان کار هم لازم است که ترمینال‌های L۱ و L۲ را به ترمینال‌های درب باز کن آیفون تصویری وصل کنید زیرا این ترمینال‌ها به وسیله یک رله مقدار ولتاژ ۱۲ ولت را انتقال می‌دهد تا بوبین بخش درب باز کن قطع و یا وصل شود.

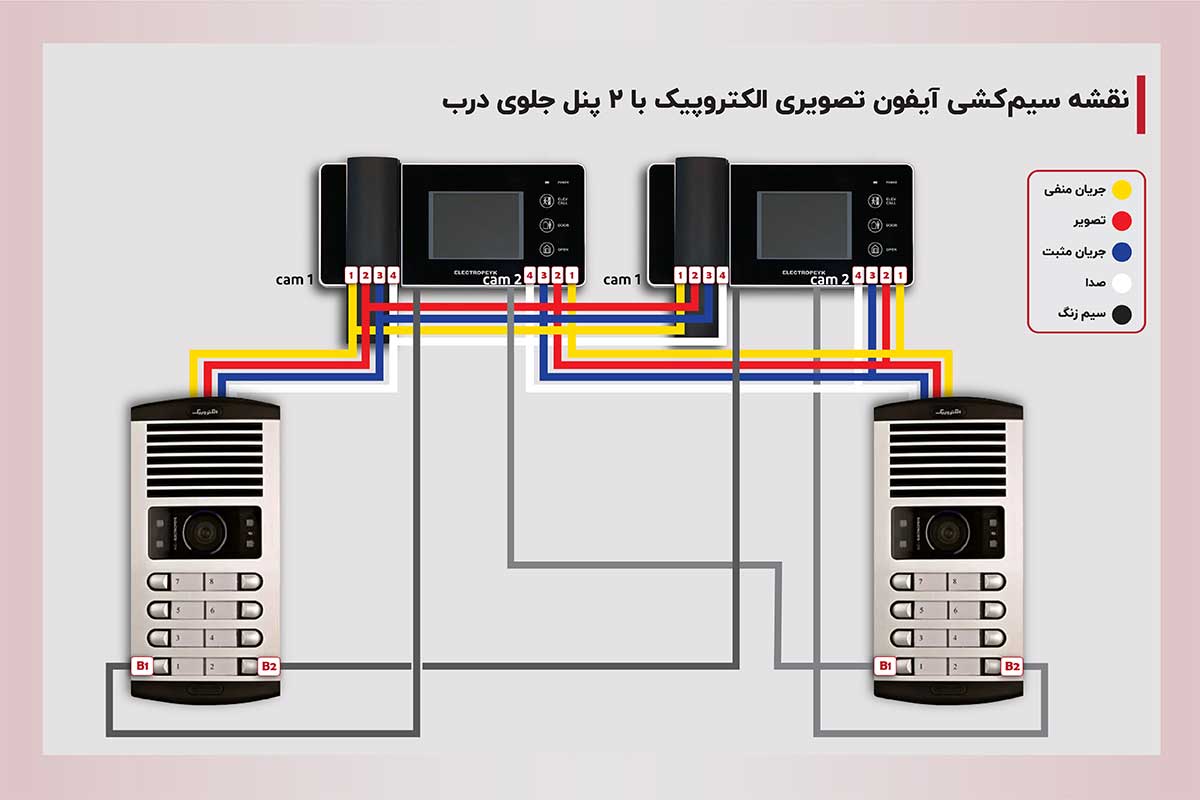

نحوه نصب آیفون تصویری الکتروپیک با دو پنل جلوی درب

در ساختمان‌هایی که دو ورودی مختلف دارند باید دو پنل به یک مانیتور وصل شود. البته این را باید گفت که تمام مانیتورهای الکتروپیک این قابلیت را ندارند و برخی از آن‌ها به دو پنل وصل می‌شوند. نحوه نصب این نوع از آیفون‌ها به شرح زیر است:

وصل کردن ترمینال‌های اصلی مانیتور به پنل‌ها

در مانیتورهایی که قابلیت وصل شدن به ۲ پنل را دارند دو دسته ترمینال (تصویر، صدا، جریان مثبت، جریان منفی) تعبیه شده است. در نتیجه طبق تصویر باید یک دسته از این ۴ ترمینال را به پنل شماره یک و دسته دیگر را به پنل شماره دو وصل کنید. همچنین اگر ساختمان شما چند واحده است، باید ترمینال زنگ در هر پنل را نیز به مانیتور مربوطه وصل کنید.

1. وصل کردن ترانس به ترمینال‌های تغذیه پنل بیرونی

در این نوع از آیفون‌ها باید برای هر پنل یک ترانس مخصوص داشته باشید و ترمینال ۰ و ۱۲ که روی هر پنل وجود دارد، به ترانس مربوطه وصل کنید.

2. وصل کردن درب باز کن به ترمینال‌های L۱ و L۲ پنل بیرونی

زمانی که دو پنل دارید دو درب باز کن هم باید داشته باشید زیرا ترمینال‌های L۱ و L۲ هر پنل باید به ترمینال‌های درب باز کن مخصوص خود وصل شود.

نحوه نصب آیفون تصویری الکتروپیک با سیستم ارتباط داخلی

سیستم ارتباط داخلی بین واحدها، قابلیت‌های آیفون الکتروپیک را افزایش می‌دهد. بر همین اساس شرکت الکتروپیک، برخی از مانیتورهای خود را با قابلیت ارتباط داخلی یک به یک به بازار عرضه می‌کند. در این نوع مانیتورها دو گروه ترمینال اصلی یعنی ترمینال (تصویر، صدا، جریان مثبت، جریان منفی) روی مانیتورها تعبیه می‌شود که یک گروه از ترمینال‌ها باید به پنل و دیگری به مانیتور واحد مورد نظر وصل شود.

مراحل نصب آیفون تصویری الکتروپیک با سیستم ارتباط داخلی

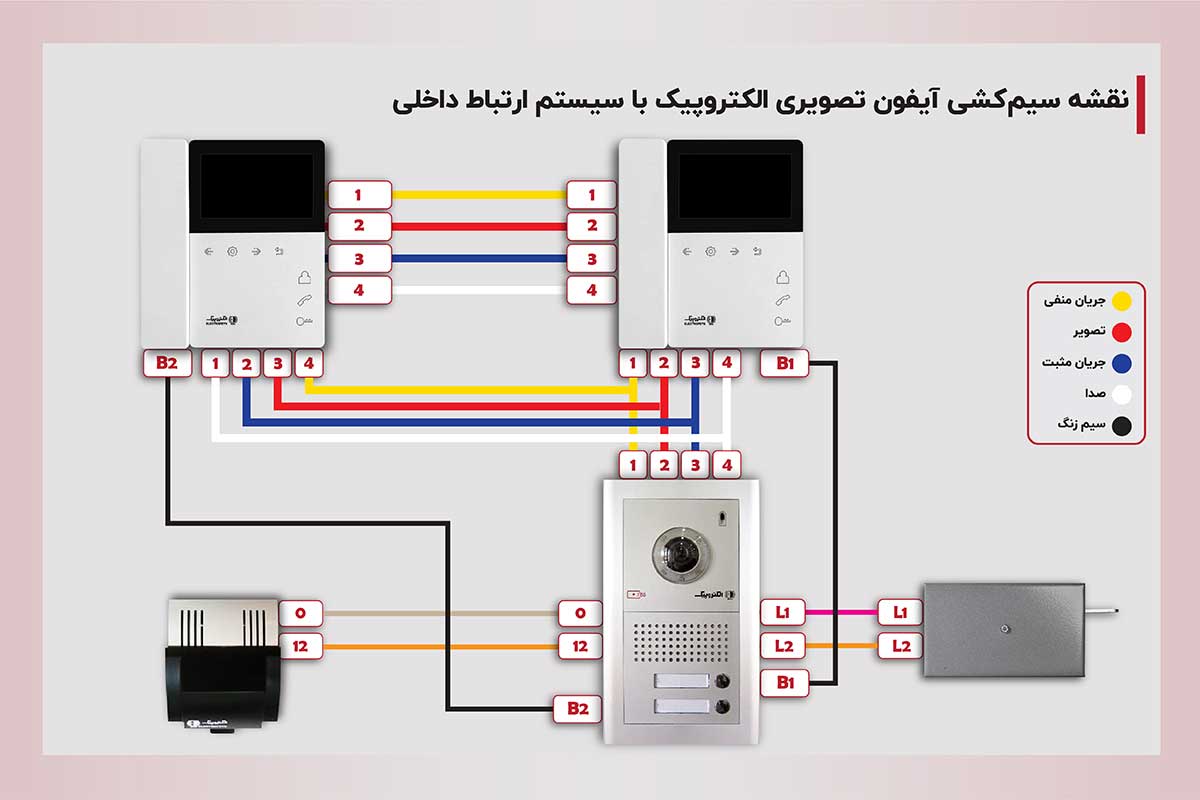

در تصویر زیر دو مانیتور، یک پنل خارجی، یک درب بازکن و یک ترانس وجود دارد و برای کار کردن آیفون تصویری باید این ۵ دستگاه به هم وصل شوند.

1. وصل کردن ترمینال‌های اصلی پنل بیرونی به مانیتورها

ابتدا ۴ ترمینال روی مانیتورها را با سیم به ۴ ترمینالی که در قسمت جلوی پنل خارجی وجود دارد، متصل کنید. چون هر یک از این ترمینال‌ها نقش خاصی را ایفا می‌کنند:

• ترمینال ۱: انتقال سیگنال تصویر از پنل تا مانیتور
•  ترمینال ۲: تامین ولتاژ مثبت پنل و مانیتور
•  ترمینال ۳: تامین ولتاژ منفی  پنل و مانیتور
•  ترمینال ۴: مخصوص انتقال صدا، سیگنال صدای زنگ و صدور فرمان درب بازکن

2. وصل کردن مانیتورها به هم

برای آن که مانیتورها با هم در ارتباط باشند باید ۴ ترمینال مربوط به تصویر، صدا، جریان مثبت، جریان منفی را در مانیتورها به هم وصل کنید. یعنی ترمینال شماره ۱، شماره ۲، شماره ۳ و شماره ۴ مانیتور ۱ به ترمینال شماره ۱، شماره ۲، شماره ۳ و شماره ۴ مانیتور ۲ وصل شود.

3. وصل کردن ترانس به ترمینال‌های تغذیه پنل بیرونی

ترمینال ۰ و ۱۲ که مخصوص منبع تغذیه یا معرف سیگنال الکتریکی ۱۲ ولت جریان AC است را مانند تصویر به ترانس وصل کنید.

4. وصل کردن درب باز کن به ترمینال‌های L۱ و L۲ پنل بیرونی

در آخرین مرحله هم ترمینال‌های L۱ و L۲ را به  دستگاه درب باز کن آیفون تصویری متصل کنید چون ترمینال‌ها، به‌کمک یک رله، مقدار ولتاژ ۱۲ ولت را منتقل می‌کند تا بوبین بخش درب بازکن قطع و وصل شود.

• آیفون تصویری سیماران بهتر است یا الکتروپیک؟‎ (جدول مقایسه)
• الکتروپیک یا تابا؟ (جدول مقایسه برند تابا و الکتروپیک)

آیا امکان نصب دوربین بر روی آیفون تصویری الکتروپیک وجود دارد؟

امکان نصب دوربین بر روی آیفون تصویری الکتروپیک وجود دارد و این ویژگی می‌تواند امنیت ساختمان را به شکل چشمگیری افزایش دهد. در این سیستم‌ها، دوربین‌ها به‌عنوان یک ابزار مکمل عمل کرده و تصاویر واضحی از محیط اطراف ورودی ساختمان ارائه می‌دهند. برای نصب دوربین، کیفیت دوربین نقش کلیدی در ارائه تصاویر با وضوح بالا دارد. به‌علاوه، سازگاری دوربین با سیستم آیفون تصویری اهمیت دارد. قبل از نصب، باید اطمینان حاصل کنید که دوربین انتخابی با مشخصات فنی آیفون تصویری هماهنگ است.
