آموزش کامل نصب یو پی اس + نقشه نصب UPS

یو پی اس یک دستگاه منحصر به فرد با کارایی ویژه است. به کمک انواع UPS می‌توانید از دستگاه‌های الکتریکی و الکترونیکی حتی در زمان قطع جریان برق هم استفاده کنید. یو پی اس یک منبع تغذیه بدون وقفه است که علاوه بر تامین برق، نوسانات و نویز جریان را نیز برطرف می‌کند. در واقع یو پی اس در زمان قطع جریان برق؛ انرژی مورد نیاز دستگاه را تامین کرده و در صورت برقرار بودن جریان هم نوسانات را مانند استابلایزر از بین می‌برد. بنابراین استفاده از یو پی اس از هر جهت به حفظ کارایی و افزایش طول عمر دستگاه‌های الکتریکی کمک می‌کند. در اغلب موارد هم از یو پی اس برای محافظت از دستگاه‌های حساس استفاده می‌شود. در ادامه مطلب به بررسی جزئیات بیشتری از نحوه نصب یو پی اس می‌پردازیم.

نحوه سیم کشی یو پی اس به چه صورت است؟

برای استفاده از یو پی اس به ویژه مدل‌های بزرگ، قدرتمند و پیچیده باید سیم‌کشی مناسب ایجاد کنید. امروزه انواع مختلفی از UPS با ویژگی‌های متفاوت تولید می‌شوند. یکی از مهم‌ترین تفاوت‌های انواع یو پی اس هم نقشه سیم‌کشی آن‌هاست. برای نصب هر یک از انواع UPS باید با نقشه سیم‌کشی همان دستگاه آشنا باشید.

لیست قیمت و خرید یو پی اس

در ادامه مطلب به معرفی انواع نقشه‌های سیم‌کشی مدل‌های مختلف یو پی اس می‌پردازیم:

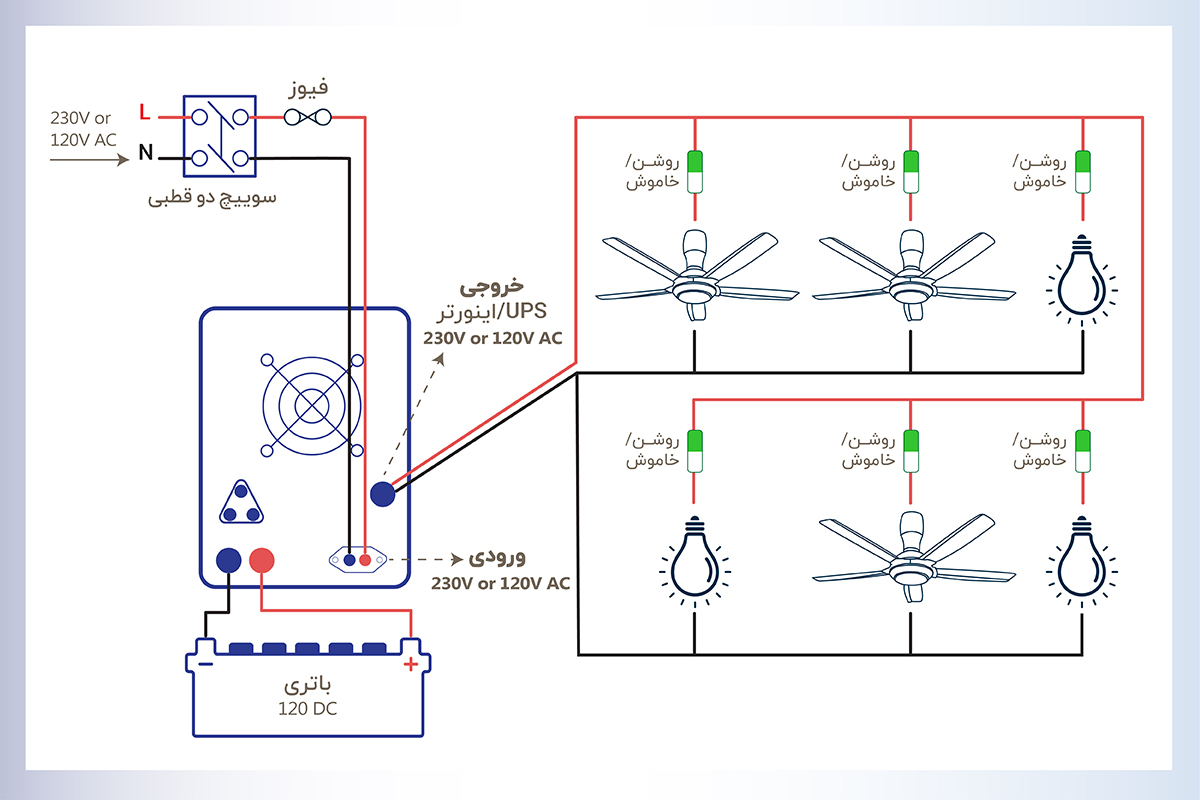

1- نصب یو پی اس اتوماتیک با دو سیم

برای انجام سیم‌کشی یو پی اس اتوماتیک با دو سیم به انجام کارهای پیچیده و گسترده نیاز ندارید. بلکه باید دو سیم فاز و نول را به دستگاه یو پی اس وصل کنید. سپس باید سیم‌های فاز و نول را به عنوان خروجی از دستگاه UPS به لوازم مورد نظر وصل کنید.

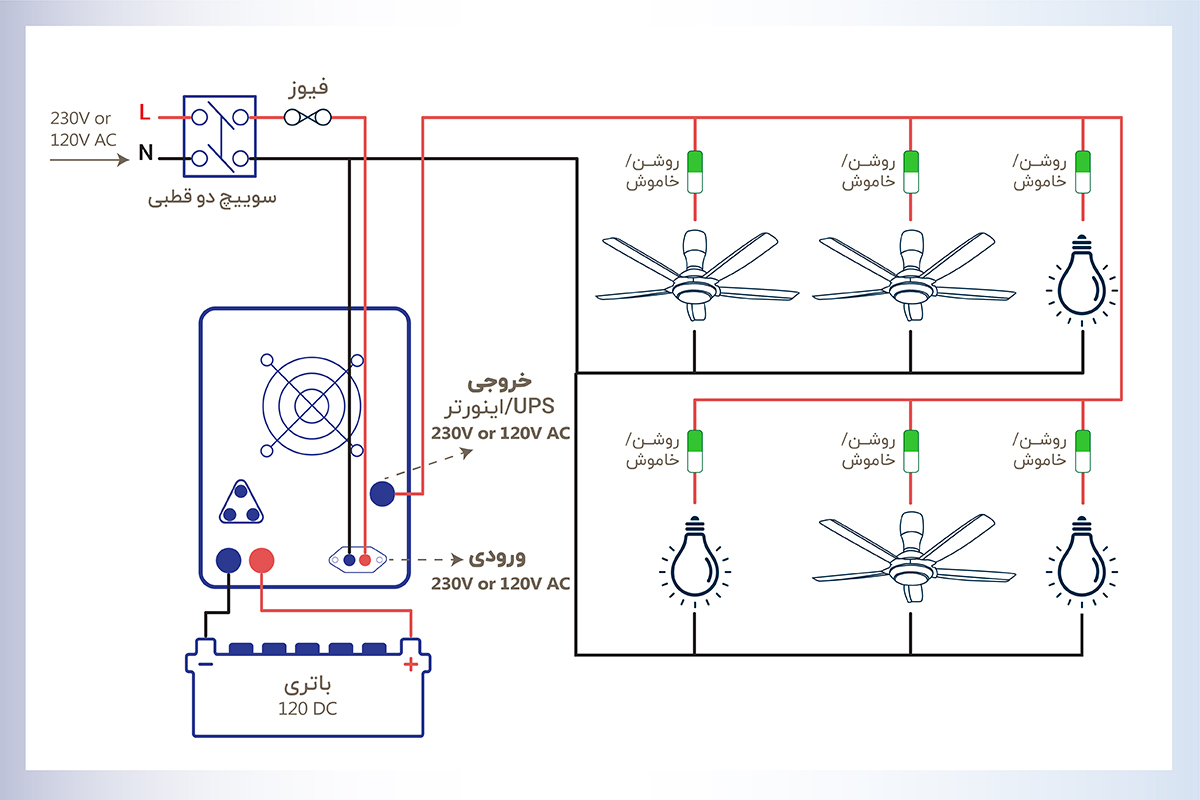

2- نصب یو پی اس اتوماتیک با یک سیم فاز فرعی

برای اتصال یو پی اس به لوازم و دستگاه‌های برقی با اتصال یک سیم فاز فرعی باید یک کار مهم انجام دهید. مطابق با نقشه این نوع سیم‌کشی باید سیم فاز فرعی را به وسایلی که قبلاً به دو سیم فاز و نول متصل شده‌اند، وصل کنید. مطابق با این نوع نقشه سیم‌کشی نیازی به اتصال سیم فاز فرعی به یو پی اس ندارید. در واقع برای نصب یو پی اس مطابق با این روش سیم‌کشی فقط به یک سیم فاز نیاز دارید.

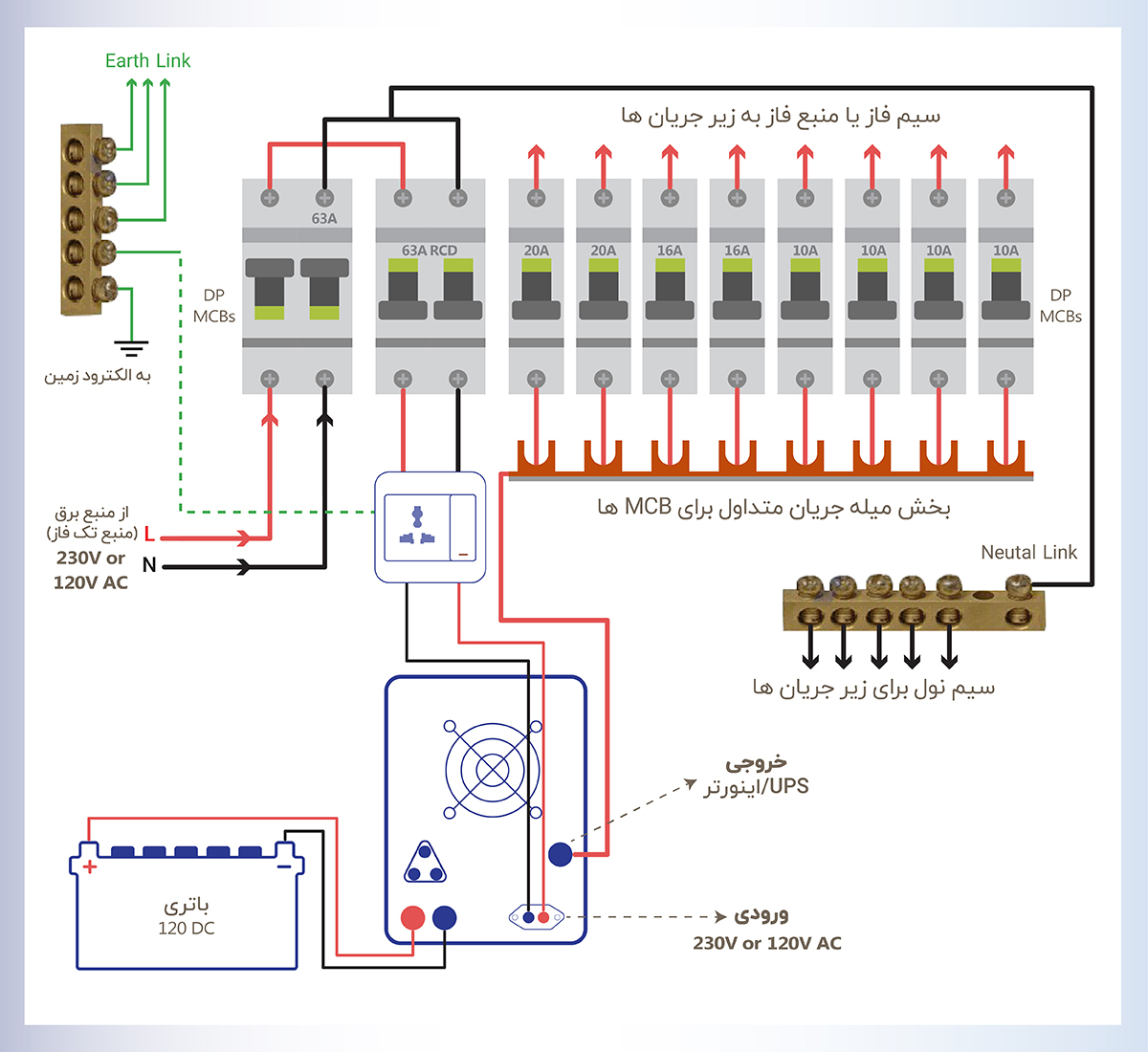

3- نصب یو پی اس به جعبه تقسیم

برخی از مدل‌های یو پی اس به جای اتصال مستقیم به وسایل الکتریکی به جعبه تقسیم ساختمان وصل می‌شوند. با استفاده از این مدل یو پی اس؛ روشن شدن وسایل الکتریکی در تمام شرایط حتی در زمان قطع شدن جریان برق هم امکان‌پذیر است. برای نصب و اتصال مستقیم یو پی اس به جعبه تقسیم ساختمان باید سیم‌کشی را مطابق با نقشه‌ای که در تصویر مشاهده می‌کنید انجام دهید.

نمودار سیم کشی یو پی اس به جریان برق خانگی

راهنمای نصب یو پی اس

نصب یو پی اس به انتخاب یک نقشه سیم‌کشی مناسب محدود نیست. بلکه باید چند کار مهم را به صورت اصولی انجام دهید. در غیر این صورت امکان روشن شدن یو پی اس از بین رفته یا مشکلات فنی متعدد حین روشن ماندن دستگاه شکل می‌گیرند.

نکته مهم در نصب انواع یو پی اس

مراحل نصب یو پی اس که در ادامه به آن پرداخته‌ایم برای همه انواع دستگاه UPS (یو پی اس لاین اینتراکتیو، یو پی اس سه فاز، یو پی اس آنلاین) کاربردی است و نصب آن‎‌ها به‌طور جداگانه نیاز به نکته خاصی ندارد.

1- اتصال مصرف کننده متناسب با توان ups

این موضوع را باید هنگام خرید یو پی اس بررسی کنید. توان مصرف کننده متصل به یو پی اس باید متناسب با همان UPS باشد. در غیر این صورت یو پی اس اضافه بار تشخیص داده و جریان خروجی را قطع می‌کند. این موضوع هم منجر به ایجاد مشکلات فنی جدی می‌شود. بنابراین چنانچه بعد از خرید یو پی اس هم قصد تغییر مصرف کننده‌ها را دارید؛ باید نوع و توان آن‌ها را در نظر بگیرید. همچنین به این موضوع دقت کنید که آیا دستگاه مورد نظر را می‌توان به یو پی اس وصل کرد؟ برای بررسی این موضوع می‌توانید چک لیست مقاله “چه دستگاه‌هایی را نمی‌توان به یو پی اس وصل کرد؟” را برررسی کنید.

2- سپردن کار نصب به یک برقکار ماهر

یو پی اس یک دستگاه منحصر به فرد و گران قیمت با کاربردی حساس است. بنابراین باید به صورت اصولی نصب شود. چنانچه تجربه و مهارت کافی در نصب یو پی اس ندارید؛ بهتر است انجام این کار را به تکنسین‌های مربوطه بسپارید.

3- تعیین محل مناسب برای نصب یو پی اس

از جمله مهم‌ترین نکاتی که برای نصب UPS باید در نظر بگیرید؛ انتخاب محیط مناسب است. محل نصب یو پی اس باید شرایط دمایی و رطوبتی مناسبی داشته باشد. برای انتخاب محل نصب یو پی است باید نکات زیر را در نظر بگیرید:

هوا باید در اطراف و داخل یو پی اس به اندازه کافی جریان پیدا کند. بنابراین باید دریچه‌های UPS را باز نگه داشته و اطراف آن را خالی بگذارید.
محل نصب یو پی اس باید دور از تابش مستقیم نور آفتاب و وسایل گرمایشی باشد. دمای بهینه برای محل نصب یو پی اس با باتری سرب اسیدی حدود ۲۵ درجه سانتی گراد است.
به همان میزان که نصب یو پی اس در محیط‌های گرم اشتباه است، نباید این دستگاه را در محیط‌های مرطوب نصب کنید.

به طور کلی محل نصب یو پی اس باید شرایط دمایی و رطوبتی مناسبی داشته باشد. همچنین هوا در محیط جریان پیدا کرده و شرایط برای خنک شدن UPS فراهم شود.

راهنمای انتخاب یو پی اس UPS | بررسی صفر تا صد

4- چک کردن اتصالات UPS

در یک دستگاه یو پی اس اتصالات مختلفی وجود دارند. این اتصالات ممکن است حین جابه‌جایی دستگاه و حتی نصب آن شل شوند. شل شدن اتصالات هم زمینه ایجاد جرقه و آتش‌سوزی را فراهم می‌کند. به همین علت هنگام نصب یو پی اس باید تمام اتصالات دستگاه را بررسی کرده و از محکم بودن آن‌ها اطمینان حاصل کنید.

5- محدود کردن دسترسی به UPS

همانطور که گفتیم باید از اتصال وسایلی که توان آن‌ها تناسبی با یو پی اس ندارد، خودداری کنید. چنانچه یو پی اس را بدون محدود کردن دسترسی به آن نصب کنید؛ احتمال وصل کردن وسایل مختلف توسط سایر اشخاص به این دستگاه وجود دارد. در نتیجه یو پی اس اضافه بار تشخیص داده، جریان خروجی را قطع می‌کند و مشکلات مختلفی شکل می‌گیرد. بنابراین بهتر است دسترسی به یو پی اس را با نصب تجهیزاتی مانند رک محدود کنید.

6- بررسی باتری یو پی اس

یکی از وظایف یو پی اس؛ ذخیره برق و انتقال آن در زمان قطع شدن جریان برق است. بنابراین در ساختار یو پی اس، باتری هم وجود دارد. باتری‌های یو پی اس از حساسیت بسیار بالایی برخوردار هستند. به همین علت باید به درستی از آن‌ها نگهداری کنید. با نگهداری درست به مدت سه تا پنج سال می‌توانید از باتری‌ها استفاده کنید. برای خرید باتری یو پی اس هم باید نوع باتری، میزان مصرف دستگاه، برند تولید کننده و… را در نظر بگیرید.

7- کارت شبکه

برای مدیریت یو پی اس به استفاده از یک کارت شبکه مناسب نیاز دارید. کارت شبکه به خاموش کردن منظم سرورها، ارسال هشدار برای ایجاد مشکلات فنی و ذخیره کردن اطلاعات کمک می‌کند. از جمله دیگر کاربردهای کارت شبکه می‌توانیم به ذخیره رویدادها، کنترل از راه دور و ارسال ایمیل اشاره کنیم. بنابراین نصب کارت شبکه برای یو پی اس مزایای گسترده‌ای به همراه دارد.

8- تنظیمات یو پی اس

تنظیمات دستگاه‌های یو پی اس با توان پایین توسط کارخانه تولید کننده انجام می‌شود. در حالی که بخشی از تنظیمات یو پی اس‌های با توان بالا به کاربران سپرده خواهد شد. برای تغییر تنظیمات یو پی اس‌های با توان بالا باید دفترچه راهنمای دستگاه را مطالعه و بررسی کنید.

9- روشن کردن یو پی اس

پس از انجام مراحل قبلی و نصب اصولی یو پی اس نوبت به روشن کردن دستگاه می‌رسد. روشن کردن یو پی اس کار سختی نیست، بلکه باید چند نکته مهم را رعایت کنید. چنانچه دفترچه راهنمای یو پی اس را در اختیار دارید؛ مطابق با توضیحات آن دستگاه را روشن کنید. پر غیر این صورت باید نکات زیر را در نظر بگیرید:

ابتدا کلید مینیاتوری ورودی یو پی اس در تابلو برق و فیوز بریکر یو پی اس را وصل کنید. چنانچه نمایشگر دستگاه روشن نشد باید کلید بریکر باتری را هم وصل کنید.
در برخی از یو پی اس‌ها؛ ۲۰ ثانیه بعد از روشن شدن دستگاه باید باتری را فعال کنید. بر روی نمایشگر این نوع دستگاه‌ها پس از ۲۰ ثانیه پیامی مبنی بر روشن کردن باتری اعلام می‌شود.
تعدادی از دستگاه‌های یو پی اس پس از فعال کردن کلیدهای BYPASS و OUTPUT روشن می‌شوند.

پس از روشن شدن دستگاه و اطمینان از نرمال بودن وضعیت آن باید ولتاژ خروجی یو پی اس را در حالت برق و باتری اندازه‌گیری کنید. با رعایت این نکات و استفاده از دفترچه راهنما می‌توانید یو پی اس را روشن کنید. در صورت نیاز بهتر است از تکنسین‌های با تجربه برای روشن کردن یو پی اس کمک بگیرید.

لیست بهترین برندهای یو پی اس در بازار ایران

نکات نصب ups

یو پی اس یک دستگاه منحصر به فرد با کارایی ارزشمند است. به کمک یو پی اس می‌توانید برق دستگاه‌های الکتریکی حساس را در هر شرایطی تامین کرده و از تاثیر نوسان و نویز جلوگیری کنید. دستگاه یو پی اس باید به صورت اصولی نصب شود. در قسمت‌های قبلی این مطلب مراحل نصب یو پی اس را توضیح دادیم. چنانچه تجربه و مهارت کافی در این زمینه ندارید؛ باید از تکنسین‌های حرفه‌ای کمک بگیرید. در غیر این صورت باید به نکات زیر برای نصب یو پی اس توجه داشته باشید:

ابتدا متناسب با توان دستگاه باید تجهیزاتی مانند کابل و فیوز با کیفیت را فراهم کنید.
دستگاه یو پی اس را از نظر وارد شدن ضربه یا شل شدن اتصالات حین جابه‌جایی بررسی کنید.
محیط مناسب را برای نصب یو پی اس انتخاب کنید.
برای نصب یو پی اس باید یک نقشه سیم‌کشی مناسب انتخاب شود.
به توان وسایل الکتریکی و تناسب آن با یو پی اس توجه کنید.
هنگام سیم‌کشی یو پی اس حتما سیم ارت را هم نصب کنید.

اگر می‌خواهید بدانید که چرا نصب سیم ارت در یو پی اس اهمیت دارد؛ مقاله “وظیفه سیم ارت یو پی اس چیست؟” را بخوانید.

با نصب اصولی یو پی اس از وارد شدن آسیب به دستگاه و وسایل الکتریکی متصل به UPS جلوگیری خواهید کرد. چنانچه خودتان قصد نصب یو پی اس را دارید؛ حتما دفترچه راهنمای دستگاه را مطالعه کنید.

اگر UPS درست نصب نشود، چه اتفاقی می‌افتد؟

یو پی اس علاوه بر از بین بردن نوسانات و نویزها؛ جریان برق را هم ذخیره می‌کند. بنابراین نصب اشتباه UPS به ویژه در مورد سری نشدن درست باتری‌ها خطرات جدی به همراه دارد. اتصال برق، آتش‌سوزی و برق گرفتگی افراد از جمله مهم‌ترین پیامدهای نصب نادرست یو پی اس هستند. وارد شدن صدمه به یو پی اس و دستگاهی که به آن متصل شده است نیز یکی دیگر از نتایج منفی نصب اشتباه یو پی اس است. بنابراین برای نصب یو پی اس باید از تکنسین‌های کاربلد این حوزه کمک بگیرید.
