معرفی انواع فیوز در تابلو برق و کاربردهای آن‌ها

از انواع فیوز در تابلو برق برای محافظت از سایر اجزاء و تجهیزات در برابر اضافه بار و اتصال کوتاه استفاده می‌شود. نصب فیوز در تابلو برق به عنوان یک تجهیز حفاظتی، به جلوگیری از آسیب رسیدن به اجزاء تابلو برق، آتش‌سوزی و در نتیجه حفظ ایمنی تابلو و افراد کمک می‌کند. به طور کلی انواع فیوز به صورت سری و عمودی در تابلو برق نصب می‌شوند. محل نصب فیوز باید خشک و خنک باشد. انتخاب درست مشخصات فیوز هم اهمیت بسیار زیادی دارد. در حال حاضر انواع مختلفی از فیوز با مشخصات متفاوت تولید می‌شوند. بر همین اساس در ادامه، معرفی انواع فیوز در تابلو برق را با جزئیات کامل و بررسی کاربرد هریک آن‌ها خواهیم داشت.

• انواع فیوز از نظر ساختار: فیوز اتوماتیک یا آلفا، فیوز ذوب شونده (فشنگی)، فیوز تیغه‌ای، کلید مینیاتوری، فیوز سیلندری یا استوانه‌ای، فیوز شیشه ای
• انواع فیوز در تابلو برق از نظر ولتاژ: فیوز فشار ضعیف (فیوز LS یا فشنگی، فیوز کاردی NH یا HRC) و فیوز فشار قوی (فیوز قدرت HH، فیوز کات اوت)
• انواع فیوز برق بر اساس پل: تک پل، دو پل، سه پل، چهار پل
• انواع فیوز در تابلو برق از نظر زمان قطع: فیوز کندکار و فیوز تندکار
• انواع فیوز بر اساس کاربرد: فیوز برای تابلو برق‌های صنعتی و فیوز خانگی برای ساختمان‌های مسکونی

• راهنمای انتخاب تابلو برق (خانگی و صنعتی) + مشاوره ساخت و قیمت

جدول مقایسه انواع فیوز

• کلید مینیاتوری (MCB) بهترین گزینه برای نصب در تابلو برق‌های خانگی است.
• ترکیب فیوز کاردی (NH) برای ورودی اصلی و MCB (کلید مینیاتوری) برای خروجی‌ها در تابلو برق‌های صنعتی بهترین انتخاب است.
• فیوز سیلندری یا شیشه‌ای مناسب برای مدارهای کنترلی یا ابزار دقیق است.
• فیوزهای قدرت HH و کات‌اوت مناسب نصب در شبکه‌های انتقال و پست‌های برق است.

انواع فیوز از نظر ساختاری

یکی از مهم‌ترین معیارها برای دسته‌بندی انواع فیوز، ساختار این تجهیزات حفاظتی است. با در نظر گرفتن تفاوت‌های ساختاری می‌توانیم انواع فیوز را در دسته‌های زیر قرار دهیم:

1_ فیوز اتوماتیک یا آلفا

فیوز اتوماتیک یا آلفا یک نوع فیوز حرارتی-الکترومغناطیسی است. به بیان دیگر این نوع فیوز دارای دو عنصر مغناطیسی و حرارتی بوده و از مدار در برابر اضافه بار و اتصال کوتاه محافظت می‌کند. بخش مغناطیسی فیوز آلفا قابلیت تشخیص اتصال کوتاه یا اضافه بار را دارد. از طرفی عنصر حرارتی هم اضافه بار مدار را تشخیص داده و جریان را قطع می‌کند. قطع جریان مدار هم از طریق خم شدن نوار فلزی فیوز انجام می‌شود.

2_ فیوز ذوب شونده (فشنگی)

فیوز ذوب شونده یا فشنگی به عنوان ساده‌ترین نوع فیوز شناخته می‌شود. عنصر ذوب شونده یا فشنگی این فیوز داخل یک محفظه عایق یا سکسیونر قرار می‌گیرد. همزمان با افزایش میزان جریان مدار و عبور آن از جریان نامی فیوز، فشنگی ذوب شده و جریان مدار را قطع می‌کند.

3_ فیوز تیغه‌ای

فیوز تیغه‌ای یا کاردی دارای یک عنصر ذوب شونده ساده فلزی و نازک است. تیغه فلزی فیوز کاردی با تشخیص اضافه بار و اتصال کوتاه، ذوب شده و جریان مدار را قطع می‌کند. این نوع فیوز در صنعت برق و الکترونیک کاربردهای گسترده‌ای دارد. معمولا از فیوز تیغه‌ای در موقعیت‌های حساس استفاده می‌شود. منظور از موقعیت حساس، مدارهایی است که پس از قطع جریان باید یک متخصص وضعیت مدار را بررسی کرده و سپس جریان برقرار شود.

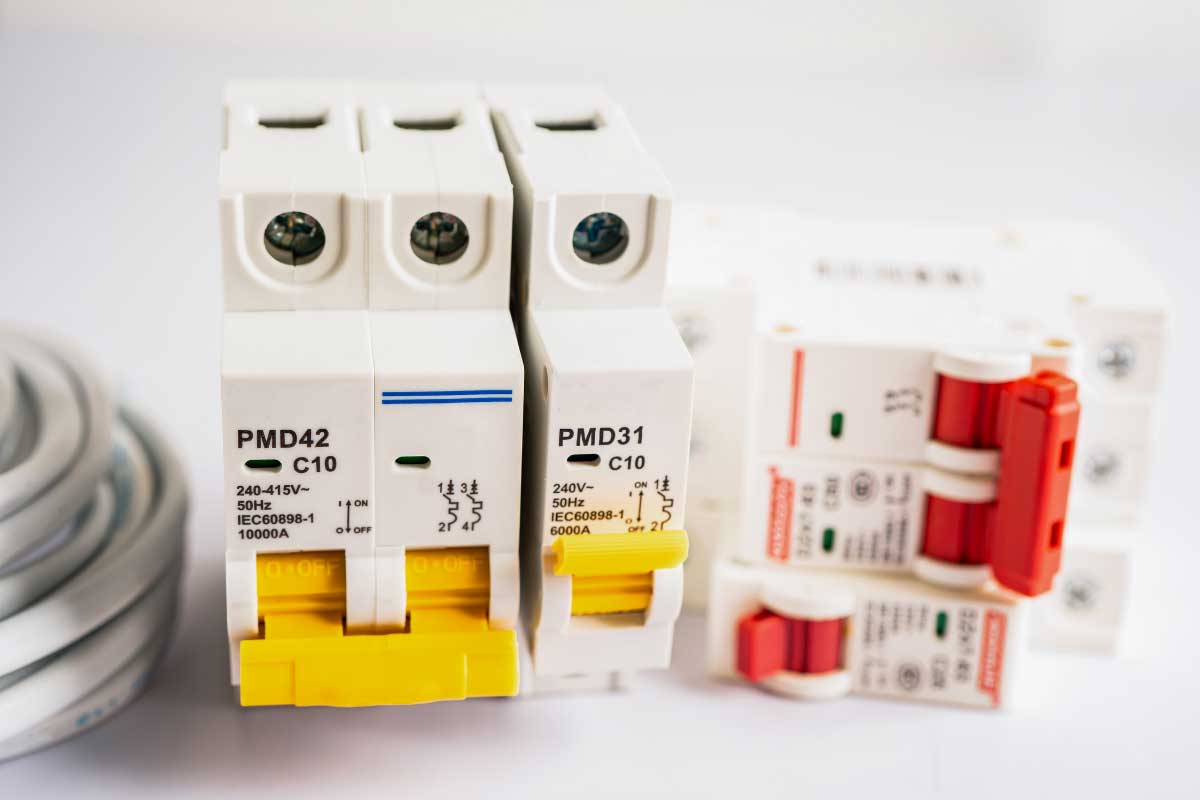

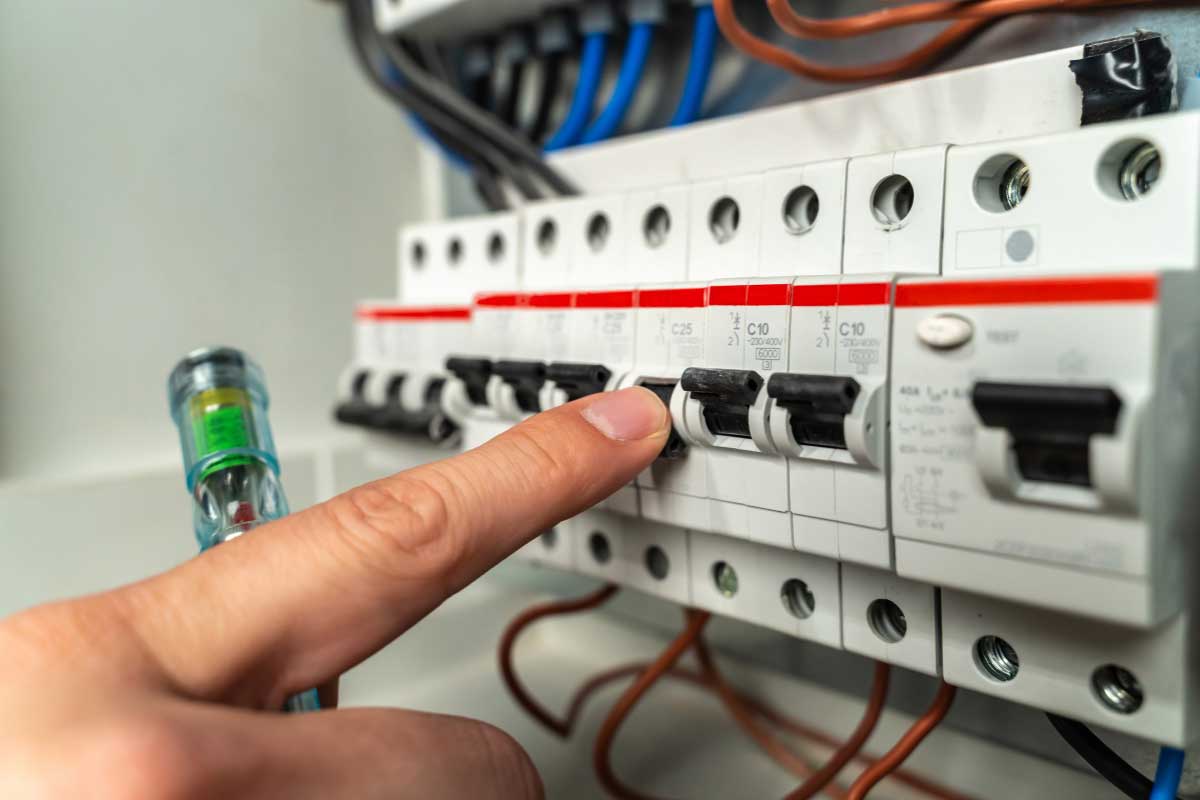

4_ فیوز مینیاتوری

فیوز مینیاتوری هم نوعی فیوز حرارتی-الکترومغناطیسی است، با این تفاوت که ابعاد کوچک‌تری نسبت به فیوزهای اتوماتیک دارد. بنابراین اضافه بار و اتصال کوتاه را تشخیص داده و جریان مدار را قطع می‌کنند. انواع کلید مینیاتوری در ظرفیت‌های مختلف تولید می‌شوند. به همین علت کاربردهای گسترده‌ای در بخش خانگی و صنعتی دارند.

• بهترین مارک کلید مینیاتوری کدام است؟

انواع کلید مینیاتوری

مشاهده همه

•
  کلید مینیاتوری سه پل + نول 32 آمپر پارس فانال مدل C32-6K-PFN-3P+N
  915,000 تومان
•
  کلید مینیاتوری 63 آمپر سه پل هیوندای کد C63-6KA-3P
  1,165,500 تومان
•
  کلید مینیاتوری 50 آمپر سه پل هیوندای کد C50-6KA-3P
  1,165,500 تومان
•
  کلید مینیاتوری 40 آمپر سه پل هیوندای کد C40-6KA-3P
  1,144,000 تومان

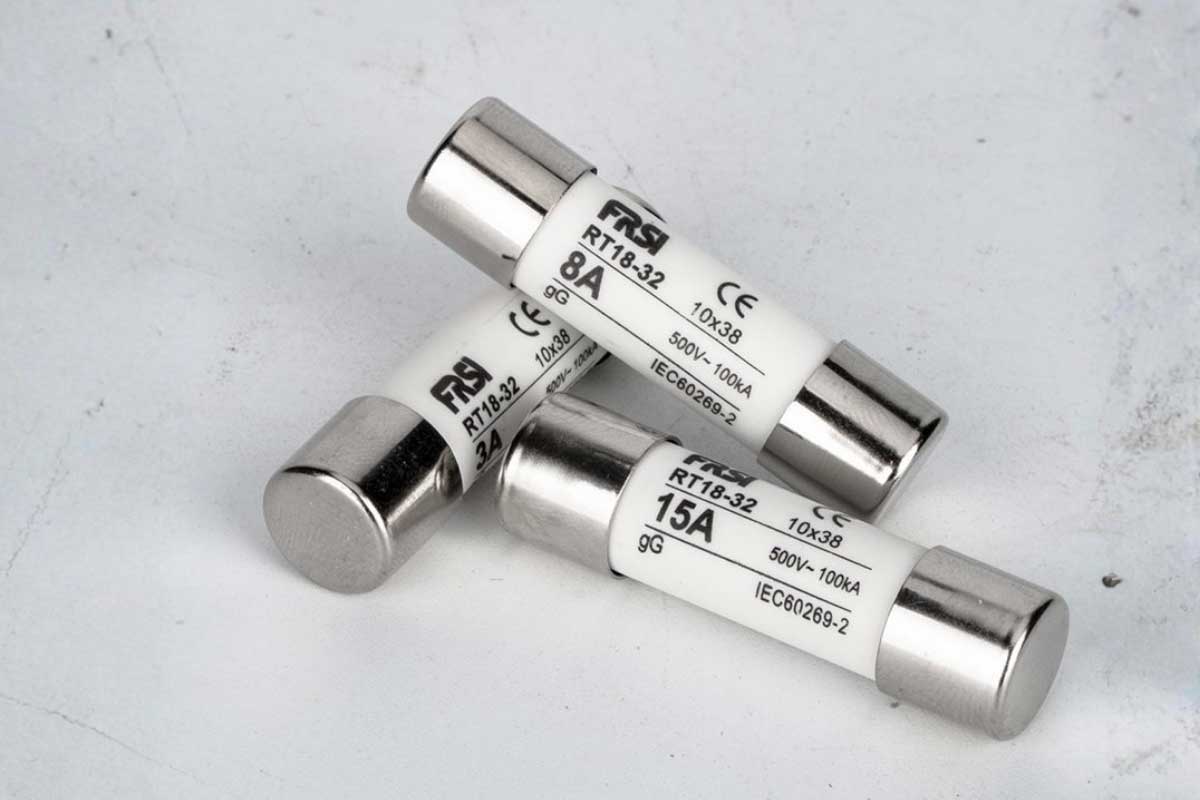

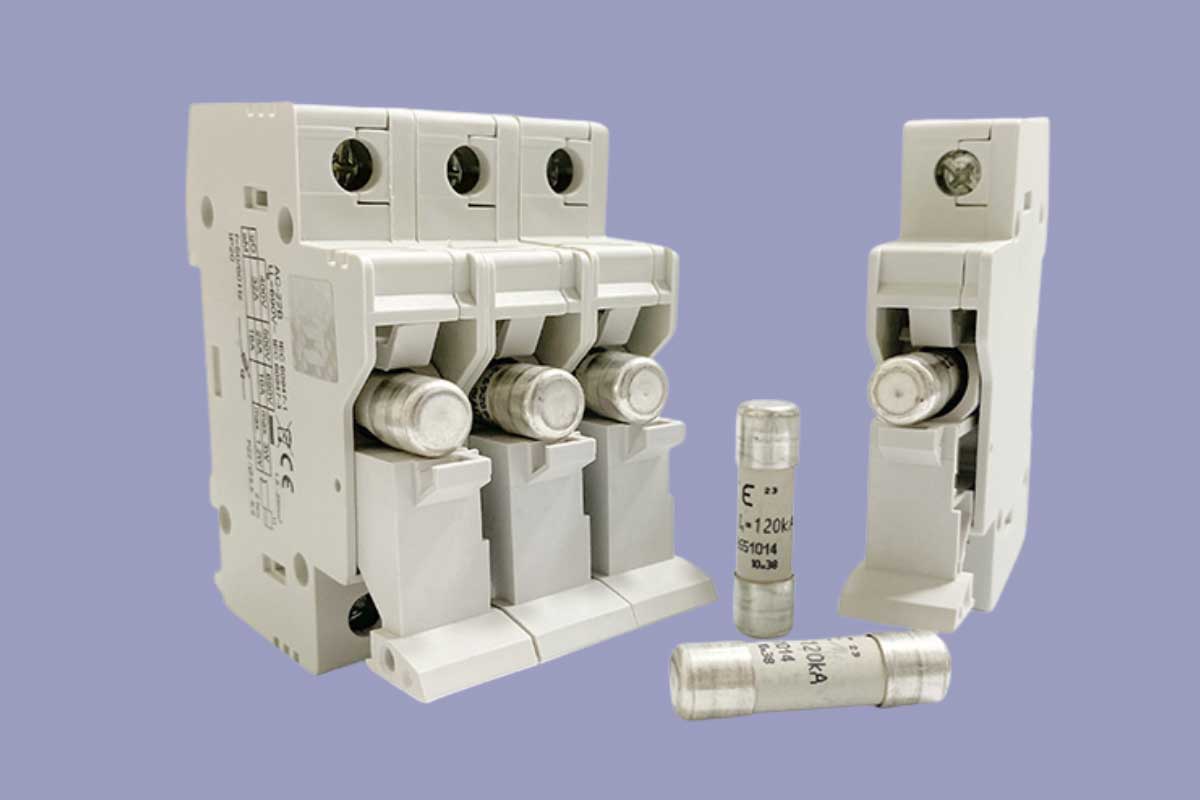

5_ فیوز سیلندری یا استوانه‌ای

از جمله دیگر فیوزهای حرارتی می‌توانیم به فیوز سیلندری یا استوانه‌ای (سیگاری) اشاره کنیم. عنصر ذوب شونده این نوع فیوز از مس یا نقره ساخته می‌شود. ساختار فیوز سیلندری شبیه به یک استوانه است. همزمان با افزایش جریان مدار، عنصر فلزی فیوز ذوب و جریان قطع می‌شود.

انواع فیوز سیگاری (استوانه‌ای)

مشاهده همه

•
  فیوز استوانه ای 25 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 20 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 16 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 12 آمپر ETI سری Gg 8
  76,000 تومان

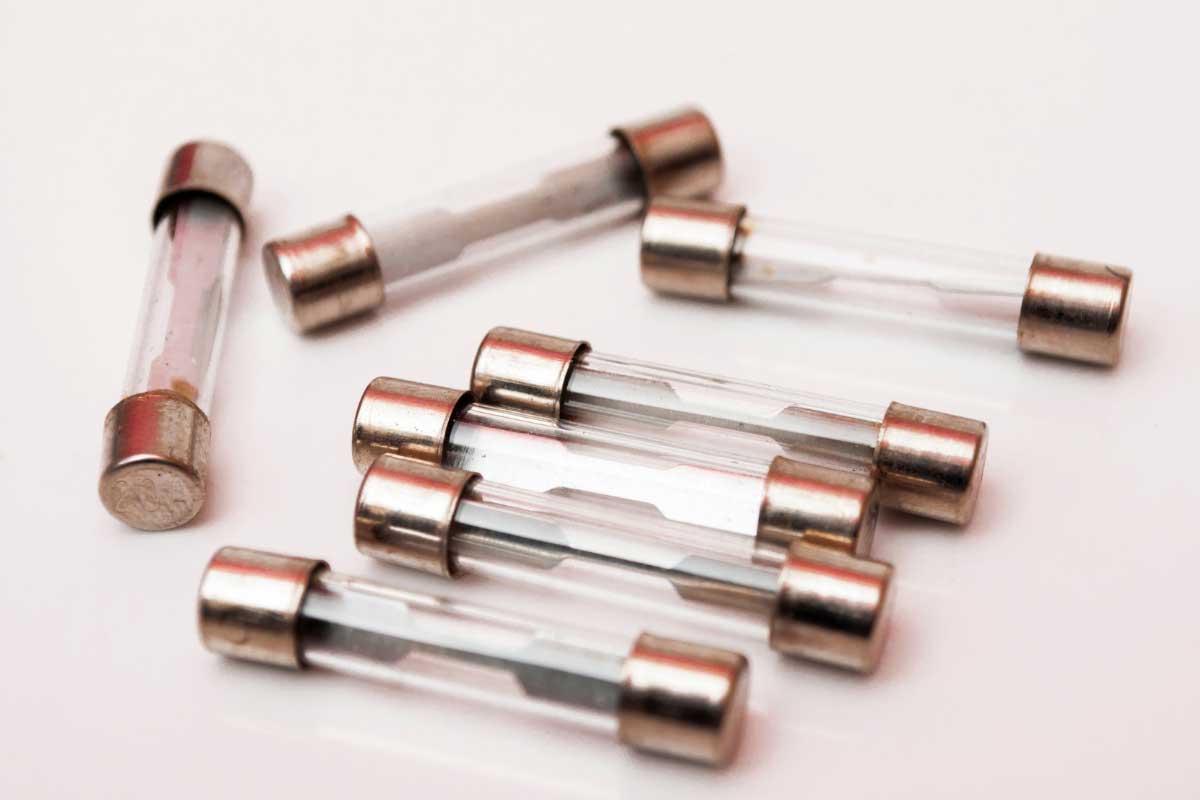

6_ فیوز شیشه‌ای

فیوز شیشه‌ای یک تجهیز حفاظتی ساده است. عنصر ذوب شونده فیوز شیشه‌ای یک سیم نازک است که داخل یک محفظه شیشه‌ای قرار می‌گیرد. ساختار فیوز شیشه‌ای بسیار ساده بوده و حساسیت کمی هم نسبت به افزایش جریان و اتصال کوتاه دارد. به همین علت از فیوز شیشه‌ای برای تابلوهای برق با کاربردهای حساس استفاده نمی‌شود.

انواع فیوز در تابلو برق از نظر ولتاژ

برای دسته‌بندی انواع فیوز از معیار ولتاژ هم استفاده می‌شود. هر یک از انواع فیوز دارای ولتاژ نامی مختص به خود هستند. چنانچه جریان مدار از میزان مشخص شده برای فیوز عبور کند، فیوز وارد عمل شده و جریان را قطع می‌کند. انتخاب ولتاژ فیوز از اهمیت بسیار زیادی برخوردار است. چنانچه ولتاژ مناسب برای مدار با ولتاژ نامی فیوز تناسب نداشته باشد؛ فیوز یا زود هنگام می‌سوزد، یا اجزاء مدار قبل از وارد عمل شدن فیوز آسیب می‌بینند. به طور کلی انواع فیوز با در نظر گرفتن میزان ولتاژ در دسته‌های زیر قرار می‌گیرند:

1_ فیوز فشار ضعیف

فیوزهایی که برای مدارهای با ولتاژ پایین کاربرد دارند، فیوز فشار ضعیف محسوب می‌شوند. فیوزهای فشار ضعیف معمولا در مدل‌های کارتریجی یا چاقویی در دسترس هستند. باتوجه به ولتاژ قابل تحمل برای فیوزهای فشار ضعیف از این تجهیزات حفاظتی در بخش خانگی، صنایع بسیار کوچک، مدارهای روشنایی و… استفاده می‌شود. فیوزهای فشار ضعیف در یکی از دو دسته زیر قرار می‌گیرند:

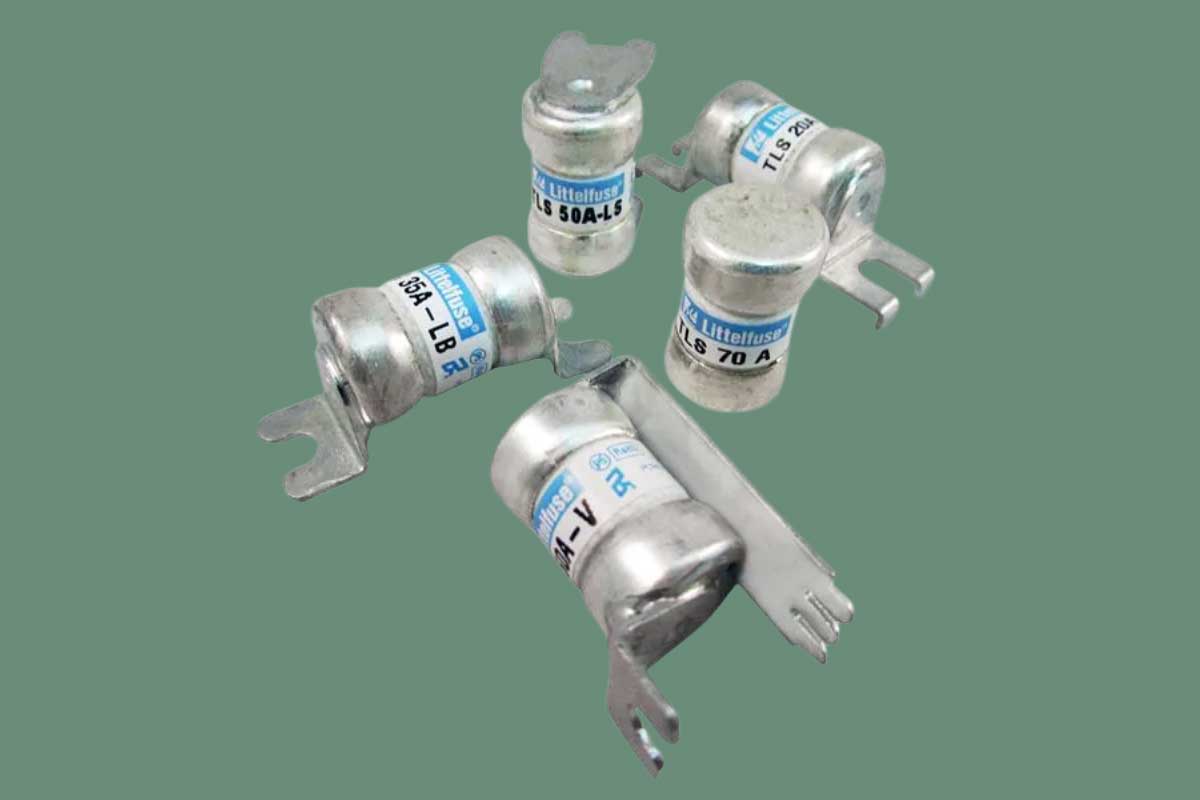

فیوز LS یا فشنگی

فیوز LS یا فشنگی حساسیت بسیار زیادی نسبت به افزایش جریان‌های ضعیف دارد. به همین علت از فیوز فشنگی برای مدارهای فشار ضعیف، ولی حساس با عملکرد ویژه استفاده می‌شود.

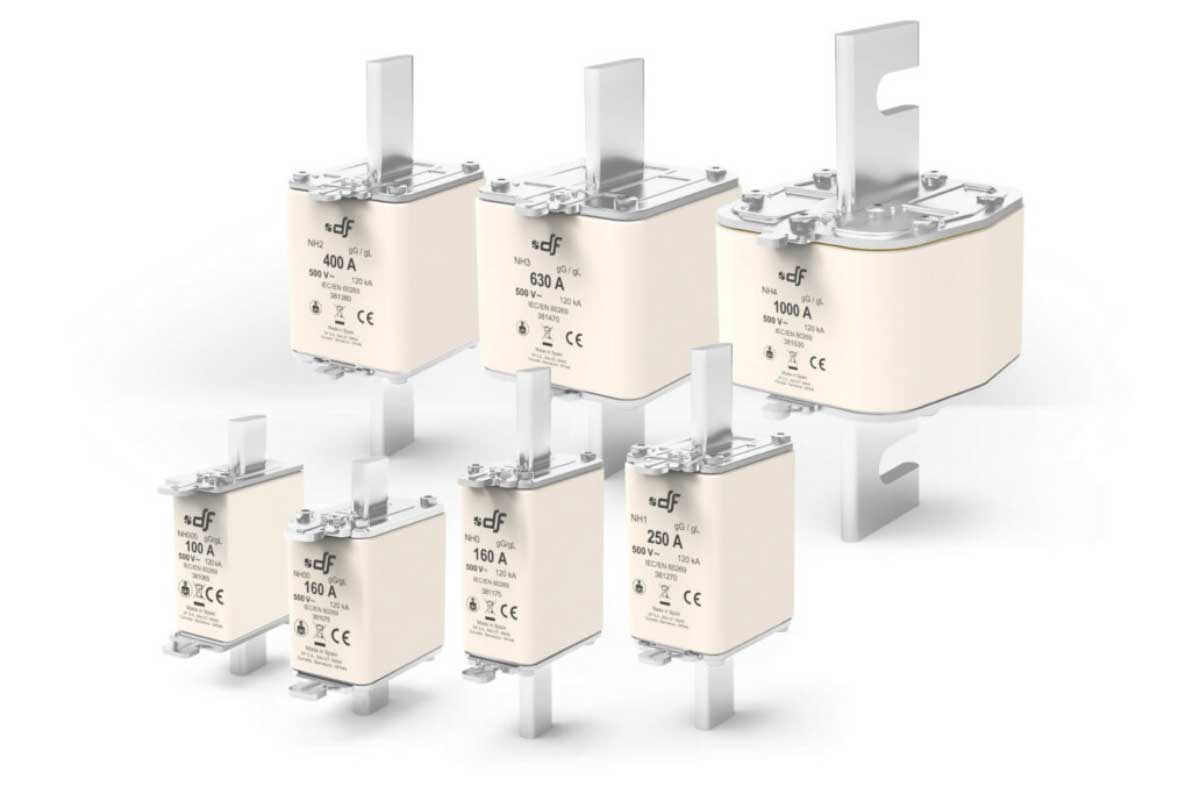

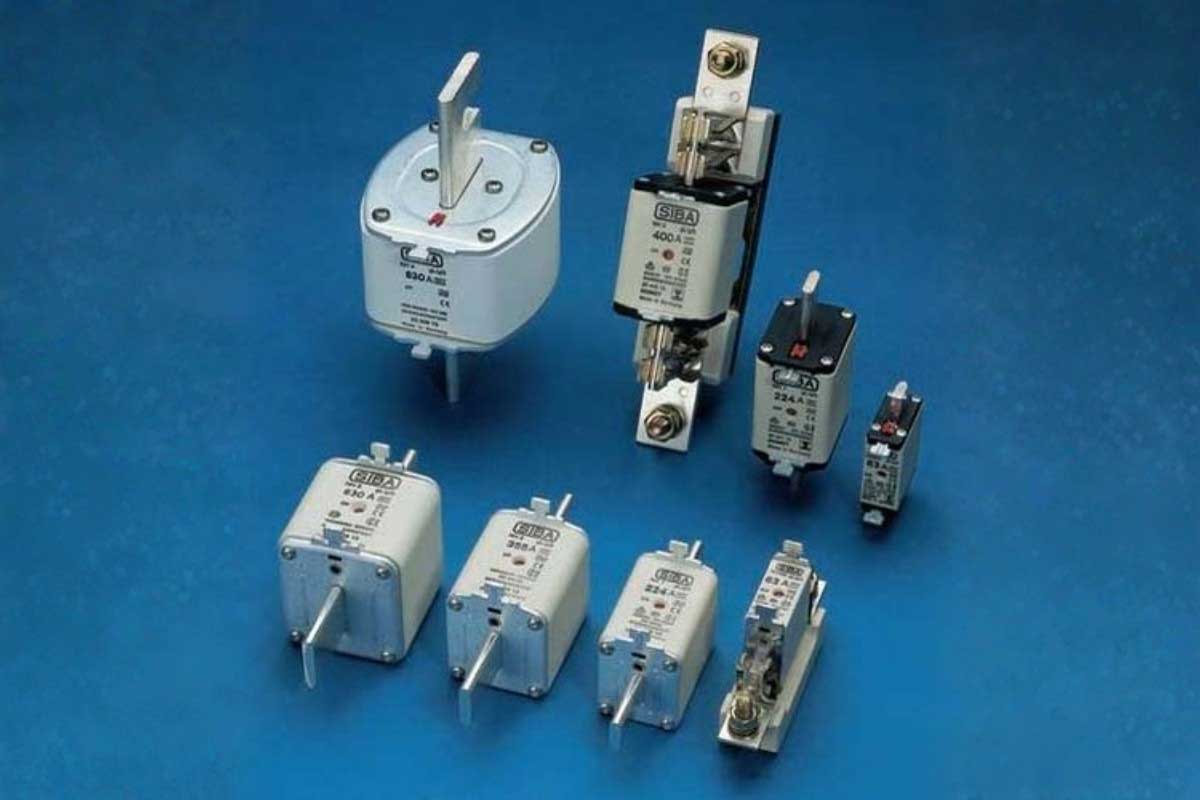

فیوز کاردی NH یا HRC

این دسته از انواع فیوز، قدرت قطع بسیار بالایی دارند. باتوجه به قدرت قطع بالای فیوز کاردی یا کارتریجی از این تجهیزات در مدارهایی که احتمال وقوع جریان‌های بسیار زیاد وجود دارد، استفاده می‌شود. ترانسفورماتورها و موتورهای الکتریکی از جمله مهم‌ترین زمینه‌های استفاده از فیوز کاردی هستند. همچنین انواع فیوز کاردی مقاومت بسیار زیادی نسبت به حرارت دارند.

انواع فیوز کاردی

مشاهده همه

•
  فیوز کاردی با نشانگر 35 آمپر ETI سری NH/NV 00C
  396,000 تومان
•
  فیوز کاردی با نشانگر 32 آمپر ETI سری NH/NV 00C
  396,000 تومان
•
  فیوز کاردی با نشانگر 25 آمپر ETI سری NH/NV 00C
  396,000 تومان
•
  فیوز کاردی با نشانگر 20 آمپر ETI سری NH/NV 00C
  447,000 تومان

2_ فیوز فشار قوی

انواع فیوز فشار قوی قابلیت نصب در مدارهایی با ولتاژ بالا را دارند. ساختار فیوزهای فشار قوی نسبت به مدل‌های فشار ضعیف، پیچیده‌تر است. بر همین اساس انواع فیوز فشار قوی در قالب‌های گازی یا روغنی تولید می‌شوند. پست‌های برق و خطوط انتقال نیرو مهم‌ترین حوزه‌های استفاده از فیوز فشار قوی هستند. به طور کلی فیوزهای فشار قوی در یکی از دو دسته زیر قرار می‌گیرند:

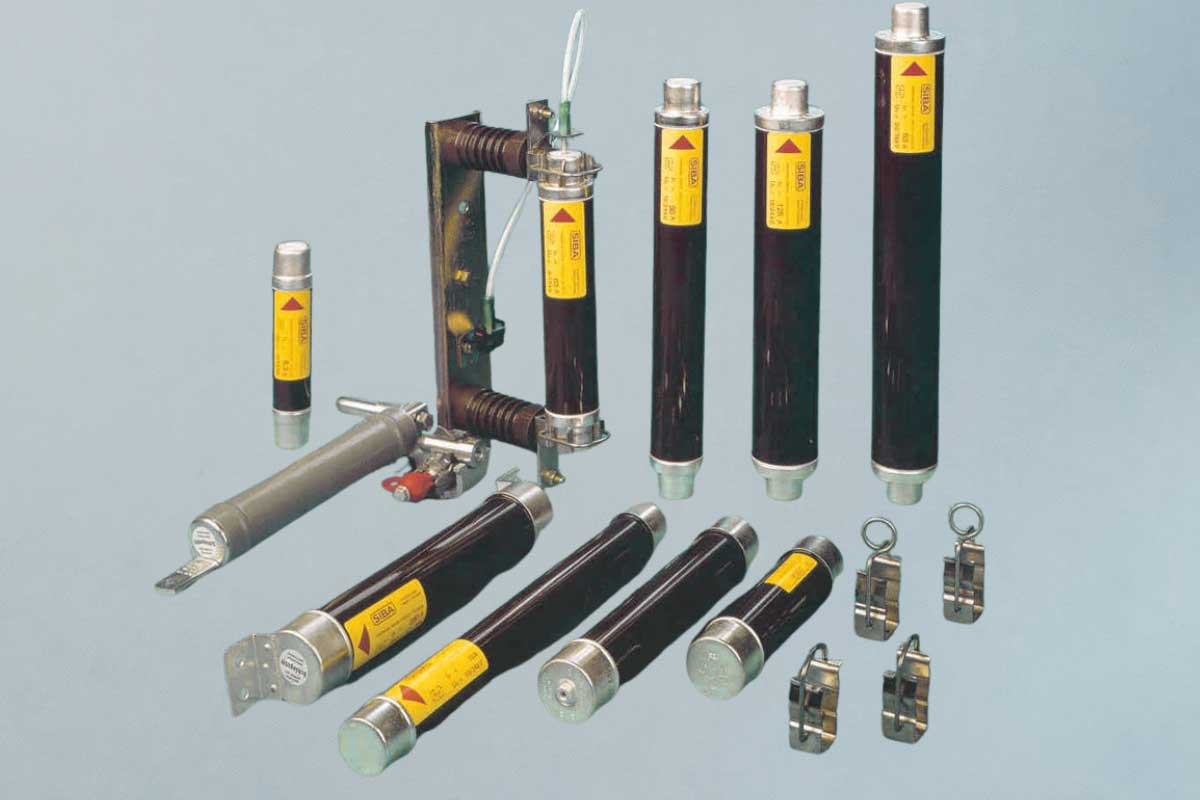

فیوز قدرت HH

ساختار فیوز قدرت HH شبیه فیوزهای فشار ضعیف است، ولی قابلیت محافظت از مدارهایی با ولتاژ بسیار زیاد را دارد. معمولا از فیوزهای قدرت HH برای مدارهایی استفاده می‌شود که قدرت اتصال کوتاه از 400 MVA بیشتر نباشد. از طرفی فیوز قدرت HH قابلیت تحمل جریان زیاد برای مدت زمان طولانی را دارد. نیروگاه‌ها، ترنسفورماتورها و صنایع سنگین از جمله مهم‌ترین حوزه‌های استفاده از فیوز قدرت HH هستند.

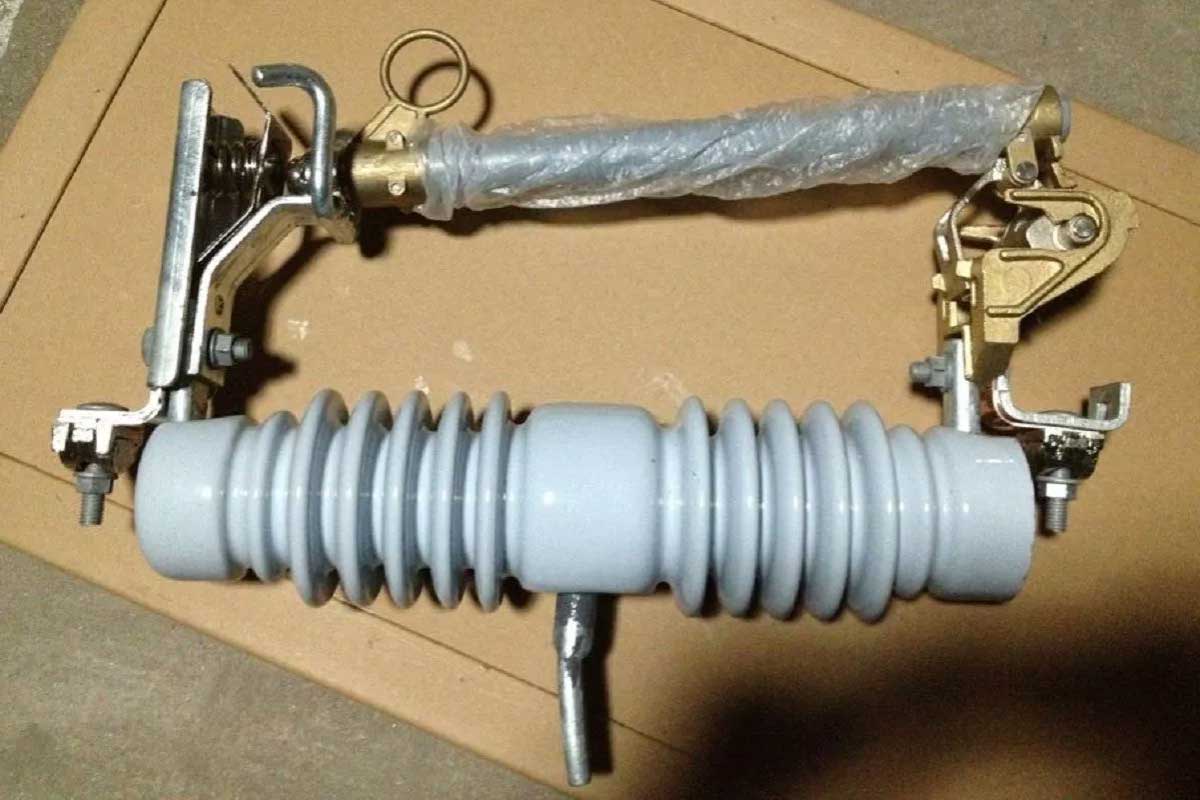

فیوز کات اوت

فیوزهای کات اوت از سرامیک یا شیشه تولید می‌شود. هنگام رخ دادن اتصال کوتاه، فیوز کات اوت به صورت انفجاری وارد عمل شده و قطعات ذوب شده فیوز به بیرون پرتاب می‌شوند. این نوع فیوزهای فشار قوی برای محافظت اولیه در شبکه‌های هوایی کاربرد دارند.

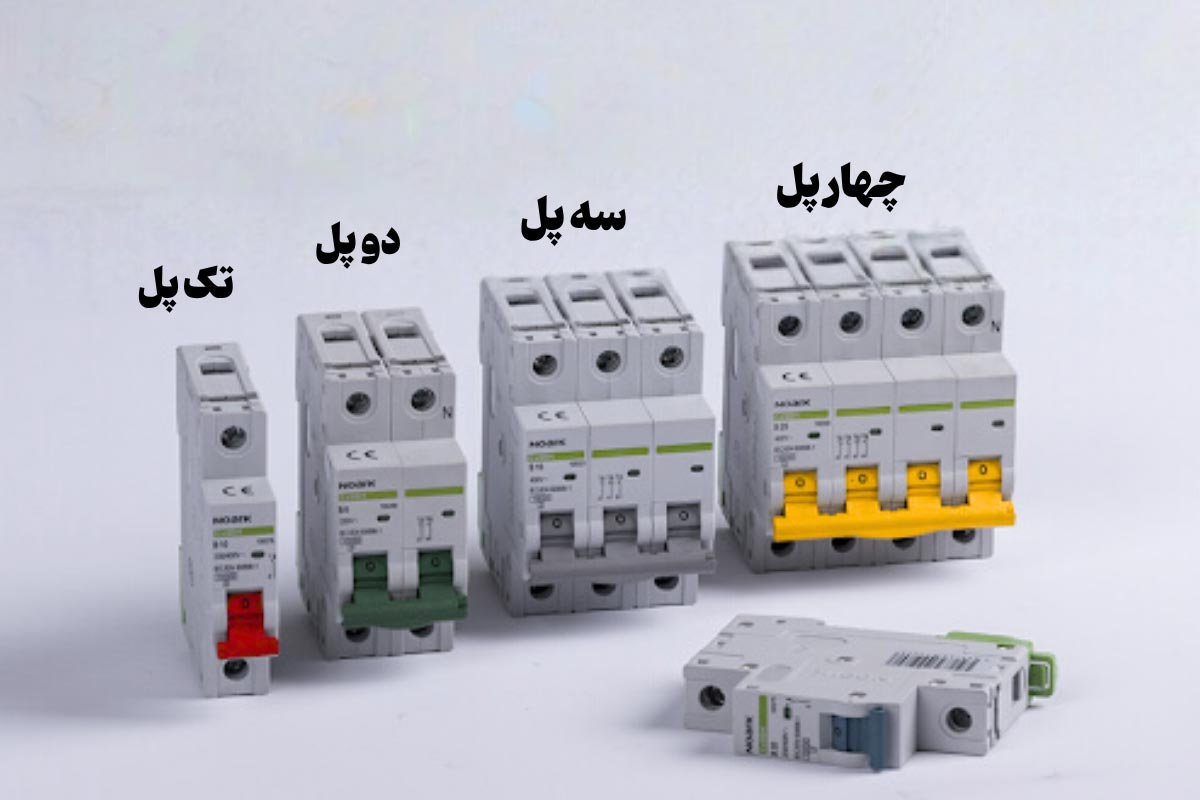

انواع فیوز برق بر اساس پل

براساس تعداد پل یا همان تعداد ترمینال فیوز برای محافظت از تجهیزات الکتریکی می‌توانیم انواع فیوز را در دسته‌های زیر قرار دهیم:

1_ فیوز تک پل

این نوع فیوز در تابلو برق فقط دارای یک ترمینال برای محافظت از جریان فاز است. به همین علت از فیوز تک پل برای سیستم‌های تک فاز استفاده می‌شود. سیستم‌های برقی خانگی، انواع کلید و پریز، تجهیزات روشنایی و… از جمله مهم‌ترین زمینه‌های استفاده از فیوز تک پل هستند.

2_ فیوز دو پل

فیوز دو پل هم برای محافظت از سیستم‌های تک فاز کاربرد دارد، زیرا فقط می‌تواند از یک فاز و نول به طور همزمان محافظت کند. انواع فیوز دو پل قابلیت تحمل بارهای سنگین‌تر در مدارهایی مانند تجهیزات گرمایشی، ماشین لباسشویی و… را دارند.

3_ فیوز سه پل

برای محافظت از سیستم‌های سه فاز می‌توانید از فیوز سه پل استفاده کنید. فیوز سه پل از قابلیت محافظت از هر سه فاز به طور همزمان برخوردار است. به طور کلی از فیوزهای سه پل برای محافظت از سیستم‌ها و تجهیزات برق صنعتی استفاده می‌شود.

4_ فیوز چهار پل

برای محافظت از سیستم‌های سه فاز به همراه نول می‌توانید از فیوز چهار پل استفاده کنید. این نوع فیوز به صورت کامل از نول و سه فاز محافظت کرده و برای سیستم‌های برقی پیچیده مناسب است.

انواع فیوز در تابلو برق از نظر زمان قطع

برای انتخاب فیوز مناسب باید ولتاژ، نوع بار و حتی زمان مورد نیاز برای عملکرد فیوز را در نظر بگیرید. انواع فیوز بر اساس زمان پاسخ دهی عبارتند از:

1_ فیوز کندکار

فیوزهای کندکار از مقاومت بالایی نسبت به جریان‌های اضافه کوتاه مدت برخوردار هستند. به بیان دیگر به مدت زمان بیشتری برای پاسخ دهی نیاز دارند. به همین علت از فیوز کندکار برای محافظت از مدارهایی که مقاومت بالایی نسبت به نوسانات کوتاه مدت دارند، استفاده می‌شود.

2_ فیوز تندکار

همانطور که از نام این نوع فیوز مشخص است، سرعت پاسخ دهی بسیار بالایی دارد. فیوزهای تندکار حساسیت زیادی نسبت به جریان‌های اضافه داشته و به سرعت وارد عمل می‌شوند. به همین علت برای مدارهایی که در برابر اضافه بار مقاومت زیادی ندارند، مناسب هستند.

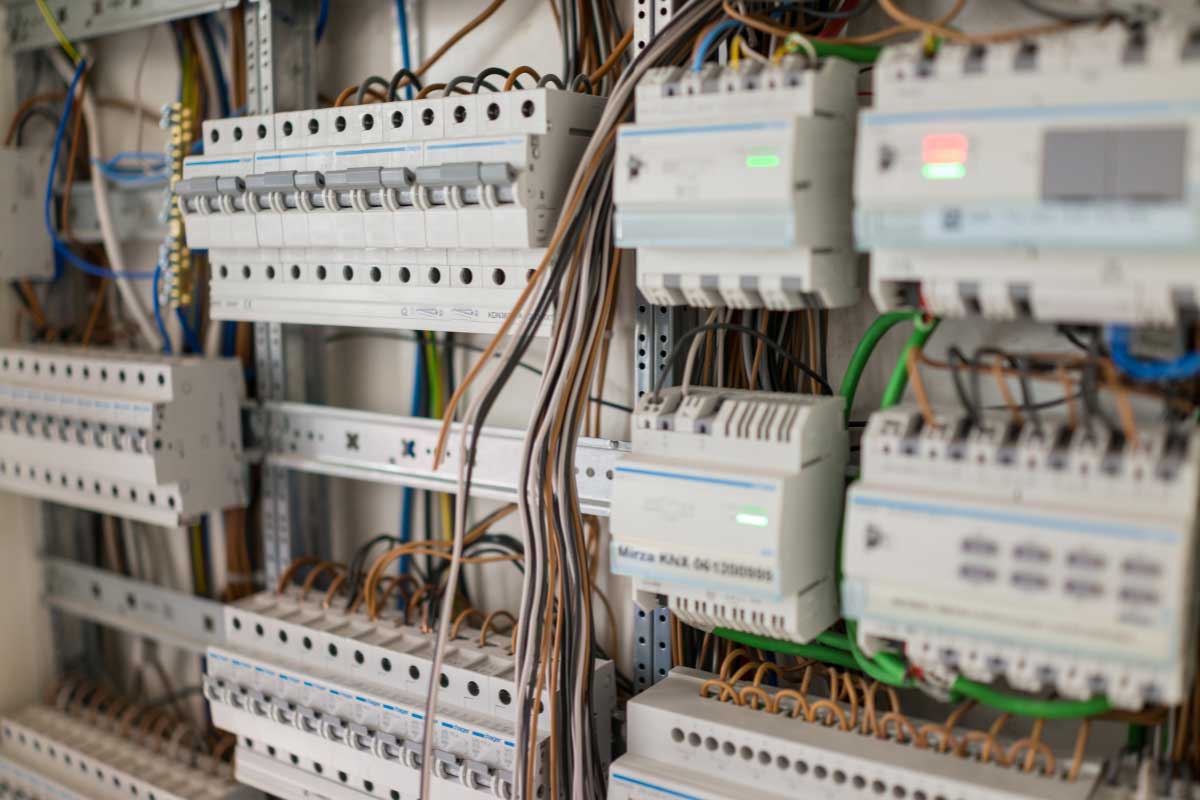

انواع فیوز بر اساس کاربرد

انواع فیوز برای محاظفت از سیستم‌های الکتریکی و الکترونیکی در برابر اضافه بار و اتصال کوتاه کاربرد دارند. با این حال حداکثر ولتاژ قابل تحمل برای فیوزهای موجود با یکدیگر متفاوت است. فیوزهای تک پل و دو پل هم برای سیستم‌های تک فاز کاربرد دارند. در حالی که فیوزهای سه پل و چهار پل برای سیستم‌های سه فاز مناسب هستند. بنابراین می‌توانیم بر اساس همه این عوامل، انواع فیوز را بر اساس کاربرد و زمینه استفاده در یکی از دو دسته خانگی و صنعتی قرار دهیم. در ادامه مطلب جزئیات بیشتری از انواع فیوز صنعتی و خانگی را بررسی می‌کنیم:

1_ فیوز خانگی

انواع فیوز خانگی قابلیت تحمل ولتاژهای پایین را دارند. از طرفی فیوزهای خانگی در مدل‌های تک پل و دو پل تولید می‌شوند. انواع فیوز فشار ضعیف جزء فیوزهای خانگی محسوب شده و برای نصب در سیستم‌های پیچیده کاربرد ندارند. فیوز اتوماتیک، ذوب شونده، مینیاتوری، سیلندری و شیشه‌ای هم جزء دسته فیوزهای خانگی قرار می‌گیرند.

2_ فیوز صنعتی

فیوزهای صنعتی قابلیت تحمل ولتاژهای بیشتری دارند. باتوجه به سه فاز بودن برق سیستم‌های صنعتی هم فیوزهای سه پل و چهار پل برای چنین مدارهایی مناسب است. از انواع فیوز قدرت، تندکار، کندکار، تیغه‌ای، و کات اوت برای سیستم‌های صنعتی استفاده می‌شود.

انواع فیوز

مشاهده همه

•
  فیوز استوانه ای 1 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 2 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 4 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 6 آمپر ETI سری Gg 8
  76,000 تومان

چطور فیوز مناسب برای ساختمان را انتخاب کنیم؟

بهترین روش انتخاب کلید مینیاتوری برای خانه و ساختمان، شناخت انواع فیوز مناسب ساختمان، تعیین آمپر فیوز، تعیین ظرفیت قطع، بررسی کیفیت و انتخاب برند دارای گارانتی است.

1_ انتخاب نوع فیوز

فیوزها بر اساس نوع ساختار در چند دسته مختلف قرار می‌گیرند. هر یک از انواع فیوز ویژگی‌های مختص به خود را داشته و برای مدارهای متفاوتی مناسب هستند. برای محافظت از سیستم‌های روشنایی، لوازم خانگی، سیستم گرمایشی و… در یک ساختمان مسکونی به فیوز مناسب (فیوز خانگی) نیاز است. بر همین اساس بهترین فیوزها برای ساختمان‌هایی با کاربری غیر صنعتی شامل موارد زیر است:

معرفی انواع فیوز برق ساختمان

• فیوز مینیاتوری: فیوز حرارتی-الکترومغناطیسی، رایج‌ترین فیوز استفاده شده در بخش خانگی
• فیوز اتوماتیک: شبیه فیوزهای مینیاتوری، قابلیت وصل شدن به صورت خودکار
• فیوز فشنگی: یکی از فیوزهای قدیمی، دارای المنت ذوب شونده، مناسب برای مدارهای روشنایی و سیستم‌های کوچک
• فیوز شیشه‌ای: دارای سیم ذوب شونده در یک محفظه شیشه‌ای، مناسب مدارهای کوچک و سیستم‌های خانگی
• فیوز سیلندری: ساختار استوانه‌ای، قابل استفاده در مدارهای فرعی

نکته مهمی که پیرامون حوزه استفاده از انواع فیوز وجود دارد، کاربرد گسترده فیوز مینیاتوری در بخش خانگی است. مدل‌های مختلف فیوز مینیاتوری با مشخصات گوناگون بهترین انتخاب برای بسیاری از سیستم‌ها و تجهیزات خانگی هستند.

2_ تعیین آمپر فیوز

چنانچه آمپر فیوز با جریان مدار تناسب نداشته باشد، نمی تواند از سیستم در برابر اتصال کوتاه و اضافه بار محافظت کند. برای مثال چنانچه آمپر جریان قابل تحمل برای فیوز کمتر از مدار باشد؛ فیوز خیلی زود می‌سوزد. از طرفی بالاتر بودن آمپر قابل تحمل برای فیوز باعث آسیب رسیدن به مدار می‌شود، زیرا قبل از اینکه فیوز جریان مدار را قطع کند، اجزاء مدار می‌سوزند. بر همین اساس هنگام انتخاب فیوز باید به تناسب آمپر قابل تحمل برای آن و مدار توجه کنید. برای تعیین آمپر سیستم نیز باید سایز سیم و کابل و نوع بار را در نظر بگیرید.

3_ تعیین ظرفیت قطع

برای انتخاب فیوز مناسب ساختمان باید به ظرفیت قطع هم توجه کنید. منظور از ظرفیت قطع، جریانی است که فیوز بدون تخریب شدن می‌تواند آن را قطع کند.

4_ استاندارد و کیفیت ساخت

انواع فیوز برق ساختمان باید بر اساس استانداردهای IEC 60364 ساخته شده و مورد استفاده قرار بگیرند. استاندارد IEC 60364 برق ساختمان مشخص می‌کند که انواع کلید، پریز، سیستم روشنایی و… باید چه نوع تجهیزات محافظتی با چه مشخصاتی داشته باشند. کیفیت ساخت فیوز هم بسیار مهم است. چنانچه فیوز کیفیت ساخت مناسبی نداشته باشد، عملکرد دقیق و طول عمر بالایی هم نخواهد داشت.

5_ انتخاب برند

برای اطمینان از کیفیت ساخت فیوز بهتر است این تجهیزات را از برندهای معتبر خریداری کنید. برندهای اصل و معتبر تجهیزات باکیفیت، استاندارد و ایمن تولید می‌کنند. فیوز باکیفیت ساخت مناسب را می‌توانید از برندهای زیر بخرید:

• کلید مینیاتوری اشنایدر
• کلید مینیاتوری پارس فانال
• کلید مینیاتوری الکتروکاوه
• کلید مینیاتوری چانت

نکات مهم در انتخاب انواع فیوز برق ساختمان

مشخصات فیوز برق و مدار الکتریکی مورد نظر باید با یکدیگر تناسب داشته باشند. توصیه می‌کنیم برای انتخاب بهترین فیوز برق ساختمان نکات زیر را در نظر بگیرید:

• نوع فیوز
• ظرفیت قطع
• آمپر و ولتاژ
• تعداد فاز
• سرعت پاسخ‌دهی
• کاربری ساختمان
• سیستم‌های الکتریکی نصب شده در محیط
• کیفیت ساخت و استانداردها
• برند تولید کننده

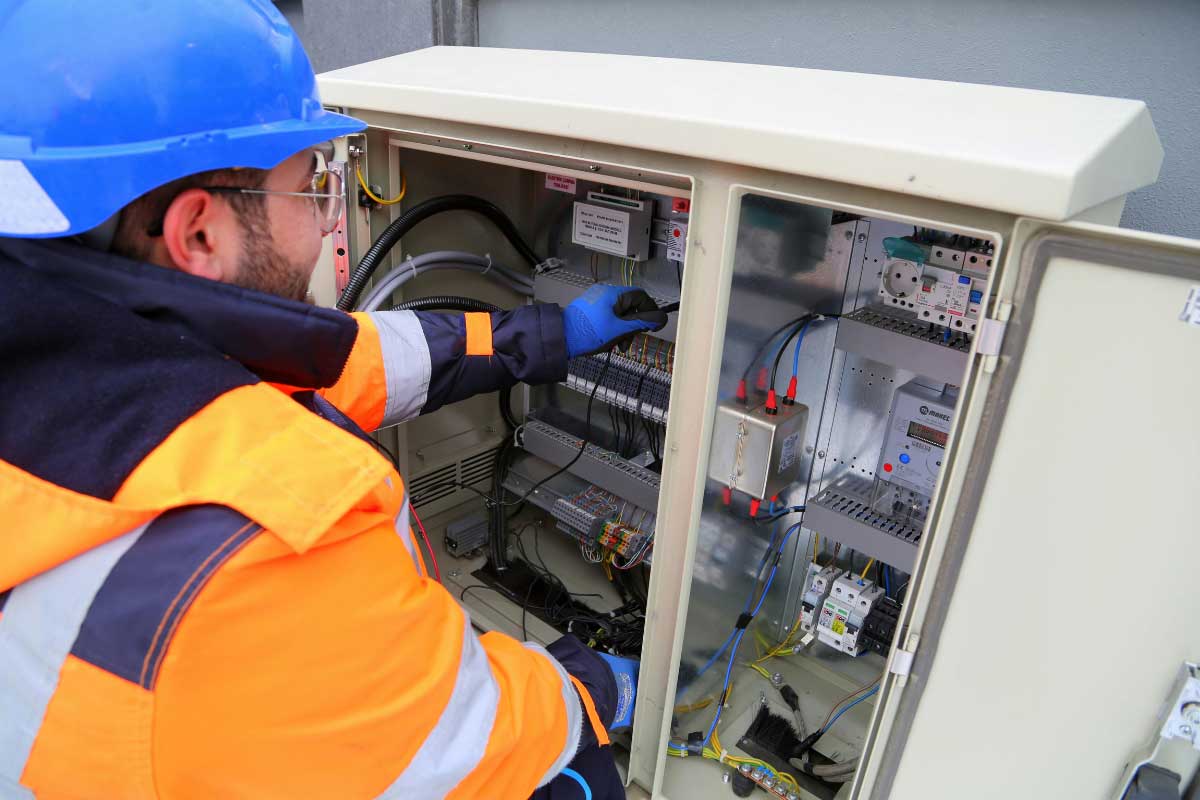

چگونه فیوز مناسب برای تابلوهای صنعتی را انتخاب کنیم؟

باتوجه به اهمیت انتخاب درست فیوز صنعتی و تاثیر آن بر حفظ ایمنی تجهیزات و افراد حاضر در محیط، در ادامه مطلب عوامل موثر بر انتخاب فیوز صنعتی را معرفی می‌کنیم:

1- انتخاب فیوز مناسب

در انواع تابلو برق صنعتی، جریان سه فاز برقرار است. میزان جریان و ولتاژ مصرفی تجهیزات متصل به تابلو برق صنعتی هم بیشتر از نمونه‌های خانگی است. به همین علت آمپراژ فیوز مناسب تابلو برق صنعتی باید بالاتر باشد. به طور کلی انواع فیوز برای تابلو برق‌‌های صنعتی در دو گروه تندکار و کندکار قرار می‌گیرند و به شرح زیر هستند:

• فیوز قدرت
• فیوز سه پل و چهار پل
• فیوز کاردی
• کات اوت
• اتوماتیک

نکته: هنگام انتخاب فیوز صنعتی حتما مشخصات فیوز را با تجهیزات متصل به تابلو مقایسه کنید.

2_ بررسی جریان نامی

منظور از جریان نامی یا اسمی، میزان جریانی است که فیوز می‌تواند بدون اینکه وارد عمل شود، تحمل کند. جریان نامی هم متناسب با میزان جریان مورد نیاز تجهیزات متصل به مدار تعیین می‌شود. چنانچه جریان اسمی فیوز با جریان مدار تناسب نداشته باشد؛ یا قبل از اینکه فیوز وارد عمل شود تجهیزات مدار می‌سوزند یا فیوز زودتر واکنش نشان می‌دهد.

3_ تعیین ولتاژ اسمی و توان قطع فیوز

ولتاژ اسمی فیوز باید برابر یا بیشتر از ولتاژ کاری مدار باشد. در غیر این صورت برای محافظت از سیستم مناسب نیست.

4_ رعایت استانداردهای بین المللی

برای اینکه مطمئن باشید فیوز صنعتی از کیفیت و کارایی لازم برای محافظت از تجهیزات برخوردار است، فیوز باید بر اساس استانداردهای بین المللی مانند UL و CE ،IEC تولید شده باشد.

5_ مطابقت با نوع بار و تجهیز حفاظتی

در انتخاب فیوز صنعتی به تطابق نوع بار مدار و فیوز توجه کنید. برای مثال فیوز مناسب موتورهای سه فاز از نوع کندکار است. در حالی که برای محافظت از درایوها بهتر است از فیوز تندکار استفاده کنید.

اشتباهات رایج در انتخاب فیوز صنعتی

انتخاب اشتباه فیوز صنعتی نتایج منفی بسیار زیادی به همراه دارد. قطعی مکرر، آسیب رسیدن به تجهیزات و آتش‌سوزی از جمله مهم‌ترین پیامدهای انتخاب اشتباه فیوز صنعتی هستند. از جمله رایج‌ترین اشتباهات در انتخاب فیوز صنعتی می‌توانیم به موارد زیر اشاره کنیم:

1_ انتخاب فیوز با جریان نامی اشتباه

• اشتباه: آمپر فیوز بیشتر یا کمتر از جریان مدار
• نتیجه: قطع زود هنگام یا دیر هنگام جریان مدار و آسیب دیدن تجهیزات
• راهکار: انجام محاسبات دقیق برای انتخاب آمپر فیوز صنعتی

2_ عدم تطابق با توان قطع و ولتاژ سیستم

• اشتباه: انتخاب فیوز با توان قطع پایین برای سیستم‌هایی با اتصال کوتاه مکرر
• نتیجه: عملکرد ناقص فیوز و افزایش احتمال رخ دادن انفجار
• راهکار: بررسی ولتاژ سیستم قبل از انتخاب فیوز صنعتی

3_ عدم توجه به زمان قطع و نوع عملکرد

• اشتباه: استفاده از فیوز تندکار برای بارهای موتوری یا دارای جریان راه‌اندازی
• نتیجه: قطع لحظه‌ای مدار در زمان راه‌اندازی تجهیزات
• راهکار: استفاده از فیوز کندکار با تاخیر مناسب

4_ خرید فیوز نامعتبر و بی‌کیفیت

• اشتباه: خرید فیوزهای نامعتبر و غیر استاندارد
• نتیجه: عملکرد نامناسب، طول عمر کوتاه، آسیب دیدن تجهیزات، آتش‌سوزی
• راهکار: مراجعه به فروشگاه‌های معتبر و انتخاب فیوز اصل

5_ عدم تطابق نوع فیوز با نوع بار مدار

• اشتباه: انتخاب یک نوع فیوز برای انواع بار
• نتیجه: عملکرد نادرست و کاهش سطح ایمنی
• راهکار: تعیین نوع بار و انتخاب فیوز مناسب

نشانه‌های نامناسب بودن آمپراژ فیوز کنتور چیست؟

چگونه بفهمیم که فیوز مناسب نیست؟ این موضوع یکی از رایج‌ترین سوالاتی است که پیرامون استفاده از فیور مطرح می‌شود. پاسخ این سوال به نشانه‌های نامناسب بودن آمپراژ فیوز مربوط است. مهم‌ترین نشانه‌های نامناسب بودن آمپراژ فیوز عبارتند از:

• داغ شدن فیوز
• قطع ناگهانی برق محیط
• قطع مکرر فیوز

چنانچه این نشانه‌ها را مشاهده می‌کنید، احتمالا آمپراژ فیوز با جریان مصرفی تجهیزات تناسب ندارد. در این شرایط باید به فکر تعویض فیوز و نصب فیوز با مشخصات فنی مناسب باشید. مشاوره از یک برقکار حرفه‌ای برای تعیین آمپراژ فیوز، بسیار کمک کننده است.

سوالات متداول درباره معرفی انواع فیوز در تابلو برق

سوالات بسیار زیادی توسط کاربران در مورد انواع فیوز و زمینه استفاده از آن‌ها مطرح می‌شود. انتخاب فیوز مناسب هم به اطلاع از پاسخ همین سوالات وابسته است. از جمله مهم‌ترین سوالات مطرح شده پیرامون انتخاب فیوز مناسب می‌توانیم به موارد زیر اشاره کنیم:

1_ بهترین نوع فیوز برای ساختمان کدام است؟

فیوز مینیاتوری بهترین نوع فیوز برای ساختمان است، زیرا قابلیت تنظیم جریان نامی و سرعت قطع بالایی دارد. همچنین فیوزهای مینیاتوری طول عمر زیادی داشته و نصب آن‌ها از نظر اقتصادی به صرفه است.

2_ فیوز صنعتی چیست؟

منظور از فیوز صنعتی آن دسته از فیوزهایی است که قابلیت تحمل ولتاژ بالا دارند. فیوزهای قدرت، سه پل، چهار پل، تیغه‌ای و کات اوت جزء فیوزهای صنعتی محسوب می‌شوند.

3_ فیوز روشنایی چند آمپر است؟

بر اساس استانداردهای تعیین شده، معمولا فیوز روشنایی را 10 آمپر طراحی و تولید می‌کنند.

4_ فیوز کنتور برق خانگی چند آمپر است؟

آمپراژ استاندارد فیوز کنتور برق خانگی معمولا 25 آمپر است.

5_ فیوزهای متداول در کنتورهای برق خانگی کدام است؟

برای کنتورهای برق خانگی معمولا از فیوز مینیاتوری و فشنگی استفاده می‌شود.

6_ چرا فیوزهای با آمپراژ بالا همیشه مناسب نیستند؟

چنانچه آمپراژ فیوز بالاتر از جریان قابل تحمل برای اجزاء مدار باشد؛ هنگام رخ دادن اضافه بار قبل از اینکه فیوز وارد عمل شود، قطعات مختلف مدار آسیب می‌بینند.

7_ تفاوت آمپراژ فیوزهای خانگی و صنعتی چیست؟

به طور کلی آمپراژ فیوزهای صنعتی بیشتر از مدل‌های خانگی است، زیرا تجهیزات صنعتی مختلف به جریان بالاتری نیاز دارند. در نتیجه فیوز محافظ آن‌ها نیز باید آمپراژ بیشتری داشته باشد.

8_ چرا نصب فیوز در سیمکشی برق ساختمان اهمیت دارد؟

فیوز یک تجهیز حفاظتی است که از اجزاء و قطعات مدار در برابر اتصال کوتاه و اضافه بار محافظت می‌کند. بنابراین عملکرد فیوز منجر به جلوگیری از سوختن قطعات مدار و آتش‌سوزی می‌شود.
