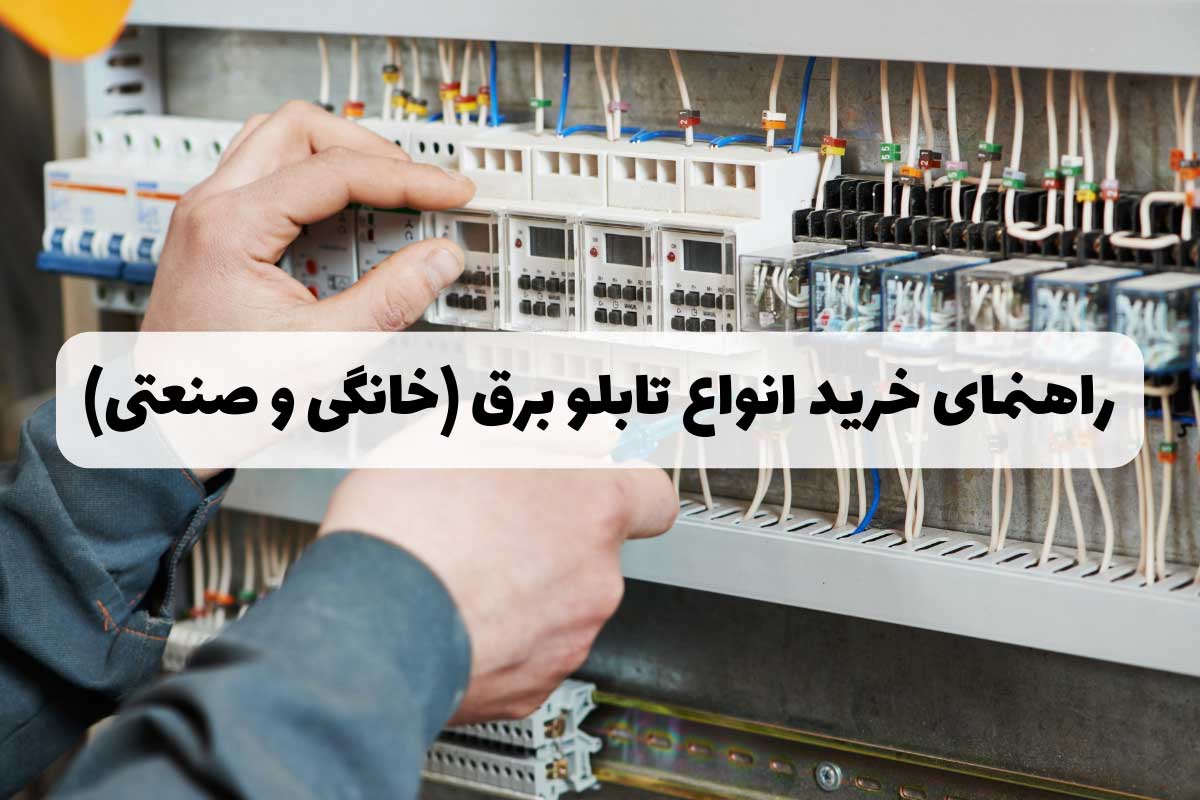

تابلو برق یکی از وسایل و تجهیزات الکتریکی مهم است که به منظور جلوگیری از خطرات ناشی از عوامل محیطی اتصال کوتاه در تجهیزات مختلف کاربرد دارد. این ابزار مسئولیت حل مشکلاتی مانند نصب آشفته تجهیزات را نیز دارد. در تعریف ساده تابلو برق میتوان گفت که همان کنتور برق است که در مکانهای مختلف مورد استفاده قرار میگیرد. با این تفاوت که کنتور برق اندازه کوچکی دارد و برای مصارف خانگی مناسب است و در صورت افزایش تعداد مصرفکنندگان پاسخگوی نیاز نخواهد بود.
تابلو برق چیست؟ به مجموعهای از تجهیزات الکتریکی که در داخل یک محفظه فلزی قرار میگیرند، تابلو برق میگویند. در ساختمانها یا دستگاههای صنعتی، کنترل برق به عملکرد تجهیزات درون تابلو بستگی دارد. در واقع اصلیترین هدف استفاده از تابلو برق، کنترل و توزیع انرژی الکتریکی است. تابلو برق را میتوان یکی از مهمترین بخشهای سیستم تامین برق دانست که وظیفه دارد یک منبع تغذیه برق ورودی را به چندین مدار فرعی و ثانویه تقسیم کند که هر کدام از این مدارهای ثانویه توسط قطعهای به نام کلید مینیاتوری یا قطعکننده محافظت میشوند.
در گذشته اتفاقاتی همچون اتصال کوتاه، دسترسی راحت افراد به تجهیزات الکتریکی و عوامل محیطی، خطرات جانی و مالی زیادی ایجاد میکردند و همچنین باعث میشدند که انواع تجهیزات الکتریکی در برابر عواملی مانند رطوبت، باران، گرد و غبار، حیوانات و… آسیبپذیر باشند. در واقع تابلو برق به عنوان یک محفظه به منظور جلوگیری از این اتفاقات و حوادث طراحی شد. استفاده از تابلو برق در مکانها مختلف باعث میشود که بتوان کنترل و حفاظت مطمئنتری از تجهیزات الکتریکی فراهم کرد و همچنین هزینههای سیستم را کاهش داد. استفاده از تابلو برق باعث سادهتر شدن فرایند تعمیر و نگهداری و بالا رفتن ایمنی افراد در برابر حوادثی مانند برقگرفتگی میشود.
متاسفانه در خصوص تابلو برق و سایر تجهیزات الکتریکی شاهد این موضوع هستیم که این تجهیزات توسط برخی شرکتها و کارگاهها با کیفیت پایینتر و در عین حال قیمت پایینتر تولید و به بازار عرضه میشود. برخی از مصرفکنندگان نیز برای خرید ارزانتر به سراغ این محصولات میروند و نکات مهمی که در زمان خرید باید مورد توجه قرار بگیرد را رعایت نمیکنند. در خصوص خرید این محصولات و تجهیزات باید گفت که تجهیزات الکتریکی که به وسیله این تابلوهای برق کنترل میشوند، در معرض آسیب جدی قرار خواهند گرفت.
تابلو برق یک وسیله الکتریکی پیچیده و حساس است. ازاینرو، اهمیت دارد که تابلو بتواند در برابر نوسان جریان برق و ولتاژ مقاومت کند. همچنین مکانیسمهای قطع جریان به وسیله تجهیزات پیشرفته در مواقع اضطراری در آن نیز وجود داشته باشد. انتخاب و خرید یک تابلو برق بیکیفیت میتواند عواقب و آسیبهای جبرانناپذیری به همراه داشته باشد که به شرح زیر است:
وزارت نیرو به عنوان متولی تامین برق کشور، در خصوص ساخت و نصب انواع تابلو برق استانداردهایی را تعیین کرده که سازندگان موظف به رعایت این موارد هستند. به عنوان مثال در زمان جایگذاری و نصب تابلو برق در ساختمان، برای انتخاب محل مناسب، فاصلهای به عنوان استاندارد از کنتور آب، کنتور گاز و سایر تجهیزات ساختمان در نظر گرفته شده است.
نصب تابلو برق در یک محل در وهله اول نیاز به اخذ تاییدیه از سوی اداره برق و همچنین تولید کننده تابلو دارد. زمانی که سازنده تابلو برق و خریدار آن به مشکل برمیخورند، اداره برق وظیفه دارد که تاییدیه آن را مورد بررسی قرار دهد. در حالت عادی مسئولیت هر گونه مشکل و اتفاق احتمالی در آینده، بر عهده شرکت سازنده است. شرکتهایی که در زمینه تولید تابلو برق فعالیت میکنند باید از اداره برق استان محل خود، تاییدیه لازم را اخذ کرده باشند.
براساس لیست استاندارد IEC، تابلو برقهایی مورد تایید هستند که در تولید و ساخت آنها از استاندارد IEC تابلو برق (IEC 61439 و IEC 62271) پیروی کرده باشند. استاندارد IEC 61439 به ایمنی دستگاه، حفاظت از بار الکتریکی، پایداری الکتریکی و تستهای عملکردی در تابلوهای برق فشار ضعیف میپردازد. استاندارد IEC 62271 نیز برای تابلوهای فشار متوسط و فشار قوی تعیین شدهاند تا کیفیت و ایمنی تابلو برق را تضمین کنند.
IEC 61439 یک سند اصلی است و سندهای فرعی آن عبارتند از:
قبل از خرید یا سفارش تابلو برق باید تجهیزات لازم برای نصب داخل تابلو برق و محل نصب آن را مشخص کنید. سپس باید پارامترهای مهم زیر را که نیاز به تخصص و مهارت دارد، مشخص کنید. زیرا انتخاب یک تابلو برق اشتباه از نظر ابعاد، جنس یا طراحی میتواند خطرات جبرانناپذیری را بهجای بگذارد.
از آنجاییکه امکان طراحی تابلو برق بهصورت سفارشی و بر اساس نیاز پروژه وجود دارد؛ اهمیت مشاوره از نیروهای متخصص در نصب و راهاندازی تابلو برق را نشان میدهد. مشاوره با کارشناسان فنی آرتا الکتریک برای خرید تابلو برق این امکان را به شما میدهد که هزبنههایتان را به حداقل برسانید و براساس نیاز شرایط و کاربری تابلو برق به بهترین تابلو برق صنعتی یا خانگی با ابعاد مناسب را به شما معرفی کنند. برای دریافت مشاوره و لیست قیمت تابلو برقهای خانگی و صنعتی با شماره زیر تماس بگیرید.

قیمت، مهمترین پارامتر در خرید و سفارش تابلو برق است که بر اساس تفاوت در ویژگیها، برند تولید کننده، اندازه و ابعاد، کیفیت سیمکشی، نوع کاربری، ساختار، طراحی و… تخمین زده میشود. بهترین راه برای تخمین قیمت تابلو برق و اطلاع از لیست بروز قیمت انواع تابلو برق، تماس با کارشناسان آرتا الکتریک است. لیست کامل پارامترهای اثر گذار بر روی قیمت تابلو برق عبارتند از:
در خصوص تفاوت تابلو برقهای صنعتی و خانگی باید به این نکته اشاره کرد که انواع مختلفی از این تابلوهایی برق تولید میشود که از نظر هزینههای طراحی و ساخت شرایط متفاوتی دارند. با توجه به پارامترهای تعیین هزینه، نتیجه ساخت و قیمت نهایی تابلوهای برق خانگی و صنعتی عبارتند از:
تابلو برق خانگی از نظر هزینه ساخت و راهاندازی نسبت به تابلو برق صنعتی ارزانتر است. زیرا این تابلو برقها ابعاد کوچکتر و وزن سبکتری دارند و همچنین تجهیزات کمتری در آنها برای کنترل و در نهایت تأمین ایمنی قرار میگیرد.
انواع تابلو برق
تابلو برق یکی از تجهیزات الکتریکی مهم به حساب میآید که در انواع مختلفی در دسترس قرار دارد. انواع تابلو برق را از جنبههای مختلف میتوان دستهبندی کرد که شامل موارد زیر است:
همانطور که اشاره کردیم تابلو برقها از نظر کاربرد انواع مختلفی دارند و هرکدام برای پاسخگویی به نیاز مشخصی طراحی میشوند. به همین دلیل، در ادامه انواع تابلو برق را بر اساس کاربرد معرفی میکنیم تا بتوانید با شناخت عملکرد هر مدل، انتخاب آگاهانهتری داشته باشید و تابلو برق مناسب نیاز خود را راحتتر خریداری کنید.
از این نوع تابلوهای برق در مراکز صنعتی و کارخانجات به منظور تقسیم برق روشنایی، مصارف عمومی، تامین برق ماشینآلات مختلف و همچنین تأمین برق مصرفی در ساختمانها، فرودگاهها، بیمارستانها و… استفاده میشود. نگهداری و تعمیر تابلوهای برق توزیع ساده و کم هزینه بوده و این تابلوها میتوانند از کل اجزا به صورت یکجا کنترل و حفاظت کرده و همچنین ایمنی و امنیت سیستم، افراد بهرهبردار و عموم افراد در محل بکارگیری را به خوبی تامین نمایند.
در مکانهایی مانند بیمارستانها، مراکز داده، ساختمانهای تجاری و واحدهای صنعتی لازم است در صورت قطع برق شبکه، یک منبع جایگزین برق مصرفکنندهها را تأمین کند. تابلو برق چنجآور وظیفه انتقال بار بین دو منبع، مانند برق شبکه و دیزلژنراتور، را بر عهده دارد. این انتقال میتواند بهصورت دستی یا خودکار انجام شود. در تابلو چنجآور اتوماتیک یا ATS، پس از قطع برق شبکه، فرمان روشنشدن ژنراتور صادر میشود و بعد از پایدارشدن ولتاژ و فرکانس، بار به ژنراتور انتقال پیدا میکند. به همین دلیل ممکن است هنگام انتقال، وقفه کوتاهی ایجاد شود و برای مصرفکنندههایی که حتی این وقفه را نمیپذیرند، باید از UPS نیز استفاده شود.
با هدف کنترل و محافظت از موتورهای الکتریکی در ساختمانهای بزرگ مسکونی، تجاری، اداری، هتلها و… از موتورخانه استفاده میشود. تابلو برقهای موتورخانه در این ساختمانها به منظور مدیریت، حفاظت و هوشمندسازی نصب میشوند. به منظور راهاندازی دیگ بخار، انواع الکتروموتورها و مشعلها در موتورخانه به صورت هوشمند و اتوماتیک از این نوع تابلو برق استفاده میشود.
تابلو برقهای موتورخانه بر اساس نوع نصب در سه دسته توکار، دیواری و روکار تقسیمبندی میشوند که هر کدام بر حسب نیاز و شرایط محیط مورد استفاده قرار میگیرند. نیاز ساختمان ویژگیهایی همچون ابعاد، مساحت و حجم تابلو برق موتورخانه و همچنین مواد مورد استفاده برای ساخت را تعیین میکند.
تابلو برق MCC یا مرکز کنترل موتور، برای راهاندازی، توقف، کنترل و حفاظت از چند الکتروموتور مورد استفاده قرار میگیرد. هر موتور در این تابلو معمولاً دارای تجهیزات فرمان و حفاظت اختصاصی مانند کلید اتوماتیک، کنتاکتور، رله اضافهبار، سافتاستارتر یا درایو کنترل دور است.
تابلوهای MCC کاربرد گستردهای در کارخانهها، ایستگاههای پمپاژ، تصفیهخانهها، صنایع نفت و گاز، سیستمهای تهویه و خطوط تولید دارند. این تابلوها ممکن است بهصورت ثابت یا کشویی ساخته شوند. در مدل کشویی، واحد مربوط به هر موتور را میتوان برای تعمیر یا تعویض از تابلو خارج کرد.
تابلو برق بانک خازنی برای اصلاح ضریب توان و جبران توان راکتیو در شبکههای الکتریکی مورد استفاده قرار میگیرد. پایینبودن ضریب توان میتواند باعث افزایش جریان شبکه، افزایش تلفات، افت ولتاژ و تحمیل هزینه توان راکتیو به مشترکان صنعتی و تجاری شود.
در بانک خازنی اتوماتیک، رگولاتور توان راکتیو با بررسی وضعیت شبکه، پلههای خازنی را بر اساس مقدار موردنیاز وارد یا از مدار خارج میکند. ظرفیت خازنها، تعداد پلهها، نوع کنتاکتور و نیاز به راکتور باید با توجه به بارهای مجموعه، ضریب توان و میزان هارمونیکهای شبکه تعیین شود.
کنتور وسیلهای است که به منظور محاسبه میزان برق مصرفی در ساختمانها مورد استفاده قرار میگیرد. به محفظهای که در آن کنتور برق ساختمان قرار میگیرد، تابلو برق کنتوری میگویند. این نوع تابلو برقها بر اساس نوع نصب در سه نوع ایستاده، روکار و توکار وجود دارند. تابلوهای ایستاده به وسیله یک پایه در محل مورد نظر نصب و تابلوهای روکار با استفاده از رول بولت بر روی دیوار نصب میشوند.
تابلو برق فرمان و کنترل برای مدیریت عملکرد تجهیزات و فرایندهای الکتریکی مورد استفاده قرار میگیرد. در این تابلو معمولاً تجهیزاتی مانند کنتاکتور، رله، تایمر، کلیدهای فرمان، تجهیزات حفاظتی، کنترلر و نمایشگر نصب میشوند. تابلوهای فرمان میتوانند عملکرد تجهیزاتی مانند الکتروموتورها، پمپها، فنها، نوار نقالهها و ماشینآلات صنعتی را بهصورت دستی یا خودکار کنترل کنند.
تابلو برق PLC نیز یکی از انواع پیشرفته تابلوهای فرمان و کنترل است که با استفاده از کنترلکننده منطقی برنامهپذیر، امکان اجرای فرایندهای پیچیده و تغییر منطق کنترلی سیستم را فراهم میکند.
تابلو برق PLC یکی از انواع تابلوهای کنترل و اتوماسیون صنعتی است که برای مدیریت خودکار ماشینآلات و فرایندهای مختلف مورد استفاده قرار میگیرد. مهمترین ویژگی این تابلو، امکان برنامهریزی و تغییر منطق کنترلی سیستم بدون ایجاد تغییرات گسترده در سیمکشی مدار فرمان است.
تابلو PLC میتواند اطلاعات سنسورها و تجهیزات اندازهگیری را دریافت کرده و بر اساس برنامه تعیینشده، تجهیزاتی مانند الکتروموتورها، شیرهای برقی، پمپها و عملگرها را کنترل کند. در صورت استفاده از HMI، شبکه صنعتی، سیستم SCADA یا تجهیزات ارتباطی، امکان نمایش وضعیت فرایند، ثبت اطلاعات و کنترل سیستم از راه دور نیز فراهم میشود.
تابلو برق روشنایی وظیفه توزیع و کنترل برق مدارهای روشنایی را بر عهده دارد. از این تابلو در ساختمانهای مسکونی، اداری، تجاری، کارگاهها، کارخانهها، محوطههای باز و فضاهای عمومی استفاده میشود. مدارهای روشنایی در این تابلو بهصورت جداگانه تقسیمبندی میشوند تا کنترل، عیبیابی و حفاظت از هر مدار آسانتر باشد.
کنترل روشنایی میتواند بهصورت دستی یا خودکار انجام شود. در مدلهای خودکار از تجهیزاتی مانند تایمر، فتوسل، کنتاکتور، سنسور حرکتی یا سیستم مدیریت هوشمند ساختمان استفاده میشود.
تابلو برق ژنراتور برای کنترل، حفاظت و توزیع برق تولیدشده بهوسیله دیزلژنراتور یا سایر مولدهای برق مورد استفاده قرار میگیرد. این تابلو میتواند پارامترهایی مانند ولتاژ، جریان، فرکانس، دمای موتور، فشار روغن و وضعیت عملکرد ژنراتور را کنترل و نمایش دهد.
در مجموعههایی که چند ژنراتور بهصورت همزمان کار میکنند یا ژنراتور باید با شبکه برق موازی شود، از تابلو سنکرون استفاده میشود. این تابلو وظیفه هماهنگکردن ولتاژ، فرکانس، ترتیب فاز و زاویه فاز منابع را بر عهده دارد و بار را به شکل مناسب بین ژنراتورها تقسیم میکند.
تابلو ژنراتور با تابلو چنجآور یکسان نیست. تابلو ژنراتور، مولد را کنترل و حفاظت میکند؛ اما تابلو چنجآور، بار را بین برق شبکه و منبع جایگزین انتقال میدهد. البته این دو بخش ممکن است در یک مجموعه تابلو کنار یکدیگر قرار بگیرند.
11- تابلو برق UPS و برق اضطراری
تابلو برق UPS برای توزیع و حفاظت از برق بدون وقفه مورد استفاده قرار میگیرد. این تابلو برق خروجی UPS را به مصرفکنندههای حساس مانند تجهیزات پزشکی، سرورها، سیستمهای مخابراتی، تجهیزات امنیتی، اتاقهای کنترل و سامانههای اتوماسیون منتقل میکند.
در تابلو UPS معمولاً مدارهای برق عادی، برق اضطراری و مسیر بایپس از یکدیگر تفکیک میشوند. این ساختار باعث میشود هنگام قطع برق شبکه یا تعمیر UPS، تجهیزات حساس با کمترین اختلال ممکن به فعالیت خود ادامه دهند. ظرفیت تابلو و تجهیزات حفاظتی آن باید بر اساس توان UPS، جریان بار، جریان اتصال کوتاه و مدتزمان برقرسانی موردنیاز انتخاب شود.
12- تابلو برق پمپ و بوسترپمپ
تابلو برق پمپ برای راهاندازی، کنترل و حفاظت از یک یا چند پمپ استفاده میشود. از این تابلوها در سیستمهای آبرسانی، بوسترپمپها، چاههای آب، ایستگاههای پمپاژ، سیستمهای آبیاری، تصفیهخانهها و تأسیسات ساختمانی استفاده میشود.
کنترل پمپها میتواند بر اساس فشار، سطح مایع، دبی یا برنامه زمانی انجام شود. همچنین برای جلوگیری از آسیبدیدن الکتروموتور و پمپ، تجهیزاتی مانند رله کنترل فاز، حفاظت اضافهبار، کنترل سطح، کلید حفاظتی موتور، سافتاستارتر یا اینورتر در تابلو نصب میشوند.
با توجه به اینکه تابلو برق به عنوان یکی از مهمترین تجهیزات الکتریکی دارای انواع مختلفی است، نکات و ویژگیهایی وجود دارد که افراد در زمان خرید تابلو برق متناسب با نیاز خود باید مورد توجه قرار دهند. از مهمترین نکات و ویژگیهای مهم در زمان خرید تابلو برق میتوان به موارد زیر اشاره کرد.
یکی از مهمترین ویژگیهایی که در زمان خرید تابلو برق باید مورد توجه قرار بگیرد ابعاد تابلو برق از نظر طول، عرض و ارتفاع است. ابعاد مناسب برای تابلو برق در درجه اول به ساختار تجهیزات الکتریکی مورد استفاده در آن بستگی دارد. در صورتی که قصد دارید در آینده تغییراتی در ساختار تجهیزات الکتریکی مورد استفاده لحاظ کنید، بهتر است ابعاد تابلو برق را کمی بزرگتر در نظر بگیرید. در ادامه راهنمای محاسبه ابعاد تابلو برق آورده شده است و برای اطلاعات کافی در این زمینه لیست کاملی از ابعاد مناسب انواع تابلو برق را نیز در اختیارتان قرار دادهایم.
اما این نکته را در نظر بگیرید که محاسبه ابعاد تابلو برق یک فرآیند مهندسی است که نیاز به دقت و توجه به جزئیات دارد. هدف اصلی از این محاسبات، اطمینان از عملکرد صحیح و ایمن تجهیزات داخل تابلو و جلوگیری از ایجاد حرارت بیش از حد است.
با توجه به اینکه گرمای تولید شده در داخل محفظه تابلو برق باید از طریق هوا منتقل شود، ابعاد فضای داخلی و مساحت سطح تابلو باید به اندازهای باشد که بتواند به راحتی گرما را به بیرون هدایت کند. تنها در این صورت، گرما اثر منفی بر روی عملکرد اجزای داخلی و کل سیستم نخواهد داشت. بر این اساس مساحت سطح تابلو برق با استفاده از فرمول زیر محاسبه میشود:
| (A = p / (k (Tmax – Tamb) |
بر اساس این فرمول هر یک از پارامترها به شرح زیر است:
برای درک بهتر نحوه استفاده از فرمول و محاسبات مربوط به انتخاب ابعاد تابلو برق، فرض کنید:
با جایگذاری مقادیر در فرمول، داریم:
500 / (10 * (55 – 35)) = 2.5 مترمربع (A)
بر اساس محاسبات انجام شده، حداقل مساحت سطح تابلو برق برای دفع حرارت تولید شده باید 2.5 متر مربع باشد.
توجه: این مثال صرفاً برای نشان دادن روش محاسبه است و برای طراحی یک تابلو برق واقعی، باید تمامی عوامل موثر در نظر گرفته شوند و محاسبات دقیقتری انجام شود. امروزه نرم افزارهای تخصصی زیادی برای طراحی تابلو برق وجود دارند که محاسبات را به صورت خودکار انجام میدهند. با کمک آنها میتوانید تابلو برقی با ابعاد مناسب را تهیه کنید.
ابعاد استاندارد تابلو برق بر اساس استاندارد تعریف شده توسط شرکت ریتال (Rittal) آلمان به شرح جدول زیر است:
| تابلوهای دیواری | |||||
| ابعاد تابلو (بدنه خارجی) | ابعاد صفحه مونتاژ و عمق | ||||
| طول (ارتفاع) | عرض | عمق مفید | طول (ارتفاع) | عرض | عمق مفید |
| 40 | 30 | 17 | 37 | 25 | 15 |
| 40 | 40 | 27 | 37 | 35 | 25 |
| 50 | 40 | 22 | 47 | 35 | 20 |
| 50 | 50 | 27 | 47 | 45 | 25 |
| 60 | 45 | 22 | 57 | 40 | 20 |
| 60 | 60 | 27 | 57 | 55 | 25 |
| 70 | 50 | 22 | 67 | 45 | 20 |
| 80 | 60 | 27 | 77 | 55 | 25 |
| 90 | 70 | 30 | 85 | 67 | 28 |
| 100 | 70 | 27 | 97 | 65 | 25 |
| 120 | 80 | 33 | 117 | 75 | 31 |
| تابلو ایستاده سلولی | |||||
| ابعاد تابلو | ابعاد صفحه مونتاژ و عمق | ||||
| طول (ارتفاع) | عرض | عمق مفید | طول (ارتفاع) | عرض | عمق مفید |
| 210 | 60 | 60 | 190 | 50 | 50 |
| 210 | 80 | 60 | 190 | 70 | 50 |
| 210 | 80 | 80 | 190 | 70 | 70 |
| مدل تابلو برق | ابعاد تابلو برق | مدل تابلو برق | ابعاد تابلو برق |
| تابلو 1+1 (بدون مودم) | 84*69 | کنتوری 1+17 | 119*177 |
| تابلوی1+2 | 84*74 | کنتوری 1+18 | 120*177 |
| کنتوری 2+1 | 84*77 | کنتوری 1+19 | 120*177 |
| کنتوری 1+3 | 85*95 | کنتوری 1+20 | 120*177 |
| کنتوری 1+4 | 85*95 | کنتوری 4 واحد سه فاز | 118*95 |
| کنتوری 4 واحد تکفاز | 85*84 | کنتوری 5 واحد سه فاز | 118*110 |
| کنتوری 1+4-A50 | 85*95 | کنتوری 6 واحد سه فاز | 118*110 |
| کنتوری 1+5 | 85*101 | کنتوری 7 واحد سه فاز | 150*115 |
| کنتوری 1+5-A50 | 85*101 | دیماندی 75 آمپر | 90*65 |
| کنتوری 1+6 | 80*107 | دیماندی 100 آمپر | 115*60 |
| کنتوری 1+7 | 80*116 | دیماندی 150 آمپر | 115*60 |
| کنتوری 1+8 | 115*83 | دیماندی 200 آمپر | 115*60 |
| کنتوری 1+9 | 115*83 | دیماندی 250 آمپر | 115*60 |
| کنتوری 1+10 | 115*95 | تابلو تک واحدی | 50*35 |
| کنتوری 1+11 | 115*95 | تابلو تکی سه فاز | 60*45 |
| کنتوری 1+12 | 115*101 | تابلو 2 واحد تکفاز(بدون مودم) | 70*55 |
| کنتوری 1+13 | 115*101 | تابلو 3 واحد تکفاز(مودمدار) | 80*55 |
| کنتوری 1+14 | 115*107 | تابلو 2 واحد سه فاز | 84*69 |
| کنتوری 1+15 | 115*110 | تابلو 3 واحد سه فاز | 84*77 |
| کنتوری 1+16 | 115*115 | – | |
| ابعاد فرم | ابعاد فرم |
| 25*30 | 60*40 |
| 30*30 | 40*60 |
| 40*30 | 60*50 |
| 30*40 | 70*50 |
| 40*40 | 80*60 |
| 50*40 | 60*120 |
| 40*50 | 80*120 |
| ابعاد فرم | ابعاد فرم |
| 30*25 | 40*30 |
| 25*35 | 50*40 |
| 30*40 | 60*40 |
| 35*45 | 60*50 |
| 40*50 | 70*50 |
| 40*60 | 80*60 |
| 60*50 | 90*70 |
| 70*50 | 100*80 |
| 80*60 | 120*80 |
| 40*30 | 120*100 |
| – | 25+70*50 |
| – | 40*30 |
| ابعاد فرم | ابعاد فرم |
| 30*25 | 120*100 |
| 40*30 | 140*100 |
| 50*40 | 120*120 |
| 60*40 | 35*25 |
| 60*50 | 45*35 |
| 70*50 | 80*100 |
| 80*60 | 60*120 |
| 100*80 | 80*120 |
| 120*80 | – |
| ابعاد فرم | ابعاد فرم |
| 30*25 | 70*50 |
| 40*30 | 80*60 |
| 50*40 | 90*70 |
| 60*40 | 100*80 |
| 60*50 |
از دیگر ویژگیهای مهم تابلو برق در زمان خرید میتوان به نوع تابلو بر اساس موقعیت نصب اشاره کرد. بر اساس محل نصب و همچنین تجهیزات الکتریکی مورد نیاز میتوان یکی از مدلهای دیواری، جعبه ترمینال، سلول یا رک را انتخاب کرده و مورد استفاده قرار داد.
یکی از مهمترین موارد در دستهبندی انواع تابلو برق، جنس بدنه آن است. از مواد مختلفی برای ساخت بدنه تابلو برق استفاده میشود که بر این اساس هر کدام کاربردهای متفاوتی دارند. از مهمترین انواع تابلو برق بر اساس جنس بدنه میتوان به موارد زیر اشاره کرد:
از نظر محل نصب، تابلوهای برق را میتوان در دو دسته تابلوهای برق بیرونی و درونی تقسیمبندی کرد و هر کدام ویژگیهای خاص خود را دارند.
از نظر کاربرد، تابلوهای برق در دو دسته تقسیمبندی میشوند که هر کدام دارای ویژگیهای منحصر به فردی هستند:
بر اساس نوع طراحی و ساختار نیز میتوان تابلوهای برق را در دو دسته اصلی تقسیمبندی کرد:
از نظر ایستایی، انواع تابلو برق را میتوان در انواع زیر دستهبندی کرد:
میزان مقاومت تابلو برق در برابر نفوذ عواملی مانند رطوبت و گرد و غبار در مورد تابلو برقهایی اهمیت دارد که قرار است در فضای بیرونی نصب شوند. از این رو اگر قصد دارید تابلو برق را در محیط باز و بیرون از فضای ساختمان مورد استفاده قرار دهید، به منظور حفاظت از تجهیزات الکتریکی و جلوگیری از حوادث احتمالی، باید در بر نفوذ آب و گرد و غبار مقاوم باشد. این ویژگی با IP سنجیده میشود.
بسته به نوع و تعداد تجهیزات الکتریکی که باید در تابلو برق نصب شده و مورد استفاده قرار بگیرد، ضخامت صفحه نصب و قطر بدنه تابلو میتواند متفاوت باشد. بدون شک هر چه تعداد تجهیزات بیشتر باشد ضخامت صفحه نصب نیز باید بیشتر باشد تا توانایی تحمل تجهیزات از لحاظ وزن را داشته باشد.
رنگآمیزی بدنه تابلو برق یکی از نکات مهم در زمان خرید است. باید اطمینان حاصل کرد که از رنگ با کیفیت و مناسب برای آن استفاده شده باشد تا در مرور زمان شاهد ریختن و از بین رفتن رنگ در قسمتهای مختلف نباشیم.
یکی از مواردی که در زمان خرید تابلو برق باید مورد توجه قرار بگیرد، رعایت استانداردهای بینالمللی مربوط به تابلو برقها در زمینه ایمنی، تجهیزات، ابعاد و… است. در صورتی که این استانداردها به دقت رعایت شود، با یک محصول استاندارد و ایمن سروکار خواهید داشت.
یکی از مهمترین نکاتی که در زمان خرید تابلو برق باید مورد توجه قرار بگیرد انطباقپذیری آن با تجهیزات و اجزای مورد استفاده و همچنین قابلیت توسعه آن متناسب با نیازهای آینده است. در واقع با توجه به این موضوع که ممکن است در آینده نیاز سیستم تغییر کند، باید از تابلوهای برقی استفاده کرد که در این شرایط امکان توسعه داشته باشد تا نیازی به خرید تابلو برق جدید نباشد.
در زمان خرید تابلو برق باید دفترچه راهنمای فنی آن به دقت مطالعه شود. با مطالعه دفترچه میتوان پی برد که آیا تابلو مورد نظر از نظر ویژگیهای مختلف میتواند پاسخگوی نیازهای سیستم باشد. البته این مسئله تنها برای محصولاتی که از قبل تولید شدهاند برقرار است. برای ساخت تابلو برقهای سفارشی، این مسئله باید با تابلوساز هماهنگ شود.
در زمان خرید تابلو برق توجه به برند سازنده از اهمیت زیادی برخوردار است. با خرید تابلو برق از برندهای معتبر میتوان اطمینان حاصل کرد که در طراحی و ساخت محصول از مواد اولیه و تجهیزات با کیفیت و مرغوب استفاده شده و این تابلو از طول عمر و دوام بالایی برخوردار است.
زمانی که برای خرید تابلو برق از یک برند اقدام میکنید، نحوه پشتیبانی برند از مشتریان و ارائه خدمات پس از فروش را مورد توجه قرار دهید. تابلو برق یکی از تجهیزاتی است که امکان دارد با معایب و مشکلاتی روبرو شود؛ به همین دلیل سطح خدمات پس از فروش برند سازنده برای پشتیبانی از مشتریان در این شرایط از اهمیت بالایی برخوردار است.
از دیگر نکات مهم که در زمان خرید تابلو برق باید مورد توجه قرار بگیرد میتوان به موارد زیر اشاره کرد:
