کابل کواکسیال چیست؟

از انواع کابل کواکسیال برای انتقال سیگنال‌های صوتی و تصویری استفاده می‌شود. به همین علت نام دیگر کابل Coaxial، کابل آنتن است. این نوع کابل، ساختار ویژه‌ای دارد تا از تاثیر نویز و تداخل بر سیگنال جلوگیری کند. به این ترتیب انتقال اطلاعات و سیگنال در سیستم‌های صوتی و تصویری، با کیفیت عالی انجام می‌شود.

نتیجه انتقال سیگنال در کابل‌های کواکسیال به کیفیت ساخت کابل بستگی دارد و کابل‌های باکیفیت، قابلیت بیشتری برای انتقال بهتر سیگنال‌های صوتی و تصویری دارند. در حال حاضر انواع مختلفی از کابل Coaxial تولید می‌شوند. هر یک از انواع کابل کواکسیال، ویژگی‌ها و در نتیجه کاربردهای مختص به خود را دارند.

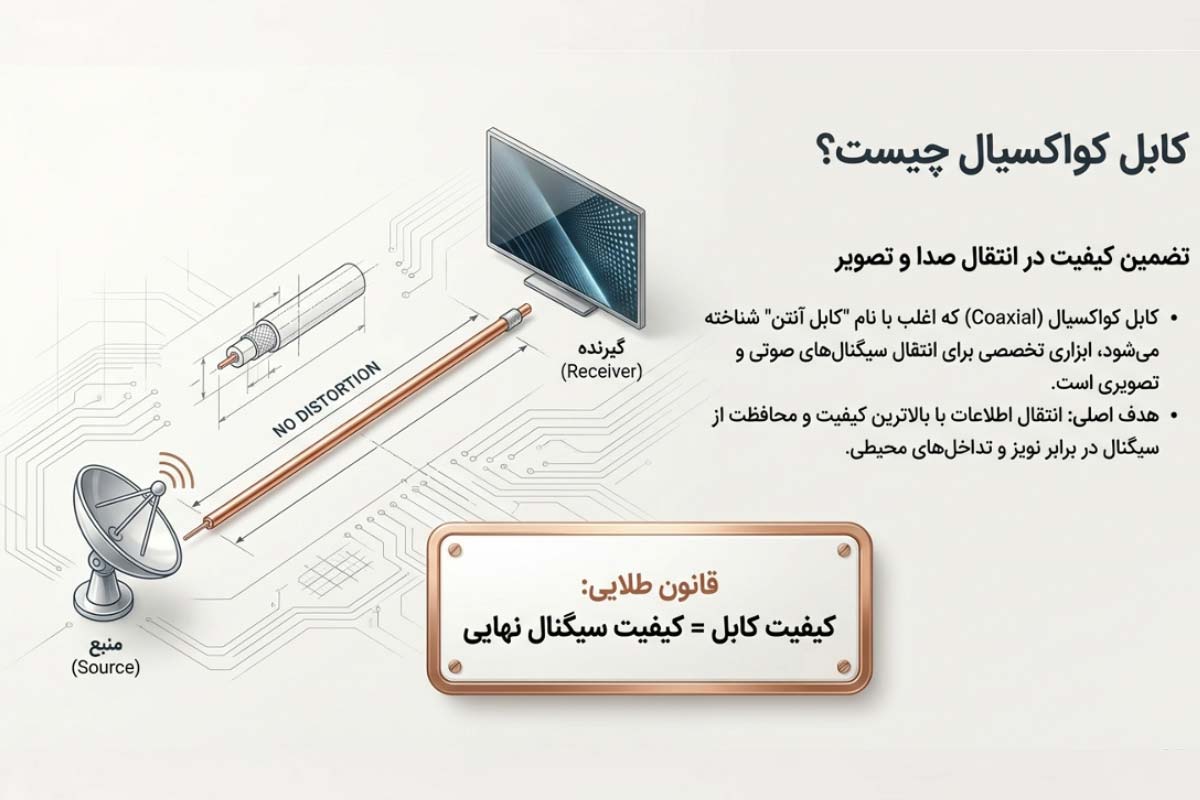

کابل کواکسیال Coaxial یک نوع کابل با ساختار ویژه برای انتقال اطلاعات و سیگنال در سیستم‌های صوتی و تصویری است. به بیان دیگر کابل Coaxial قابلیت انتقال سیگنال‌های صوتی و تصویری را دارد. ساختار این نوع کابل به نحوی طراحی شده است که سیگنال‌ها از تاثیر نویز و تداخل دور بمانند. در اغلب موارد، کابل Coaxial به عنوان کابل آنتن شناخته می‌شود. زمینه استفاده از این تجهیز هم محدود نیست. بلکه برای مصارف خانگی، صنعتی، کارگاهی، تجاری و… کاربرد دارد. (ویکی پدیا)

کاربرد کابل کواکسیال چیست؟

کابل Coaxial به صورت ویژه و انحصاری برای انتقال اطلاعات و سیگنال در سیستم‌های صوتی و تصویری طراحی شده است. به همین علت از انواع کابل کواکسیال می‌توانید برای حوزه‌های زیر استفاده کنید:

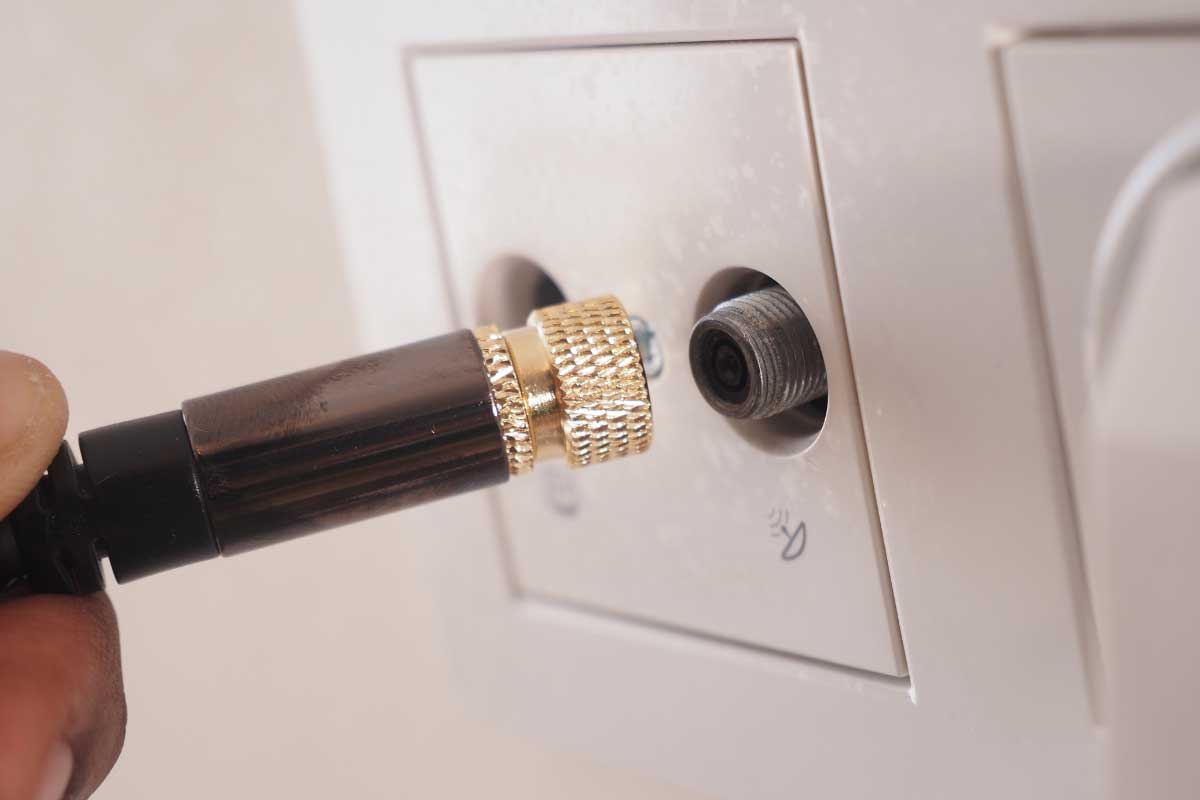

آنتن تلویزیون
ماهواره و رسیور
دوربین مداربسته
سیستم‌های صوتی

هر زمان که در حوزه‌های خانگی، صنعتی، تجاری، کارگاهی، فروشگاهی و… به انتقال سیگنال در انواع لوازم صوتی و تصویری نیاز باشد باید از کابل‌های Coaxial استفاده کرد.

لیست قیمت کابل آنتن

ساختار کابل کواکسیال

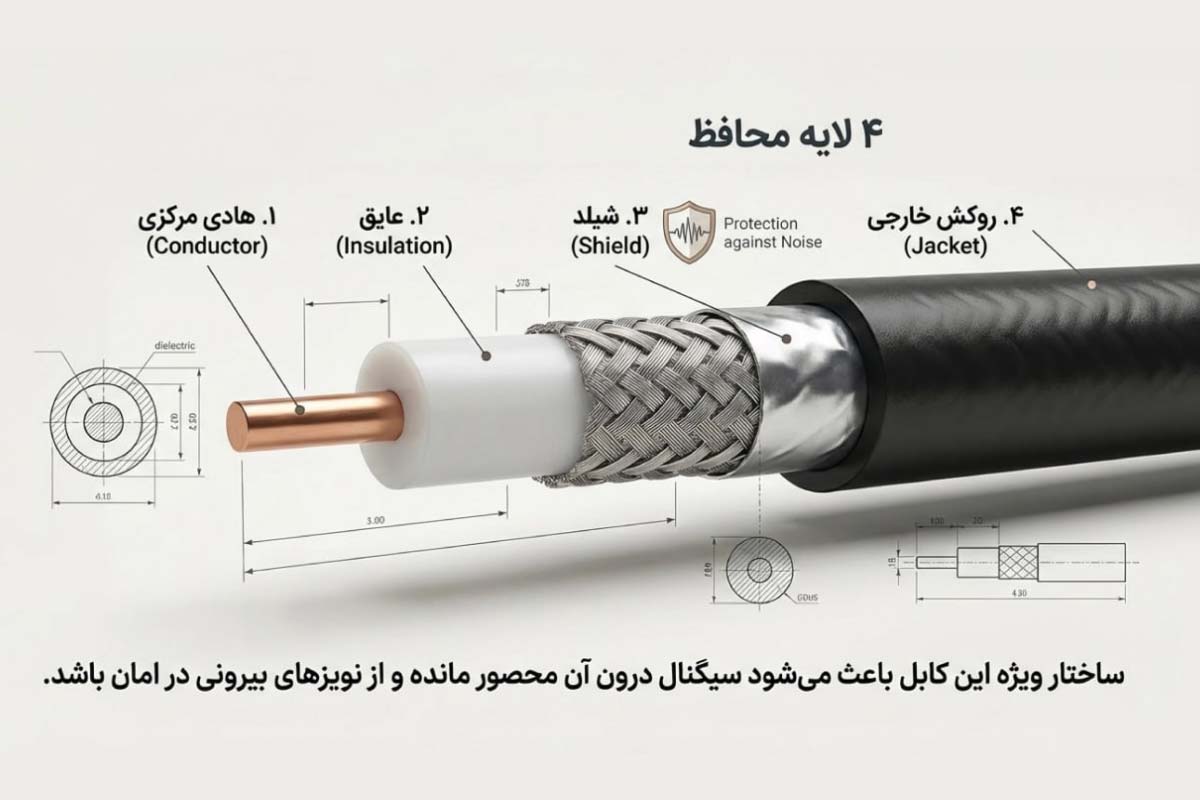

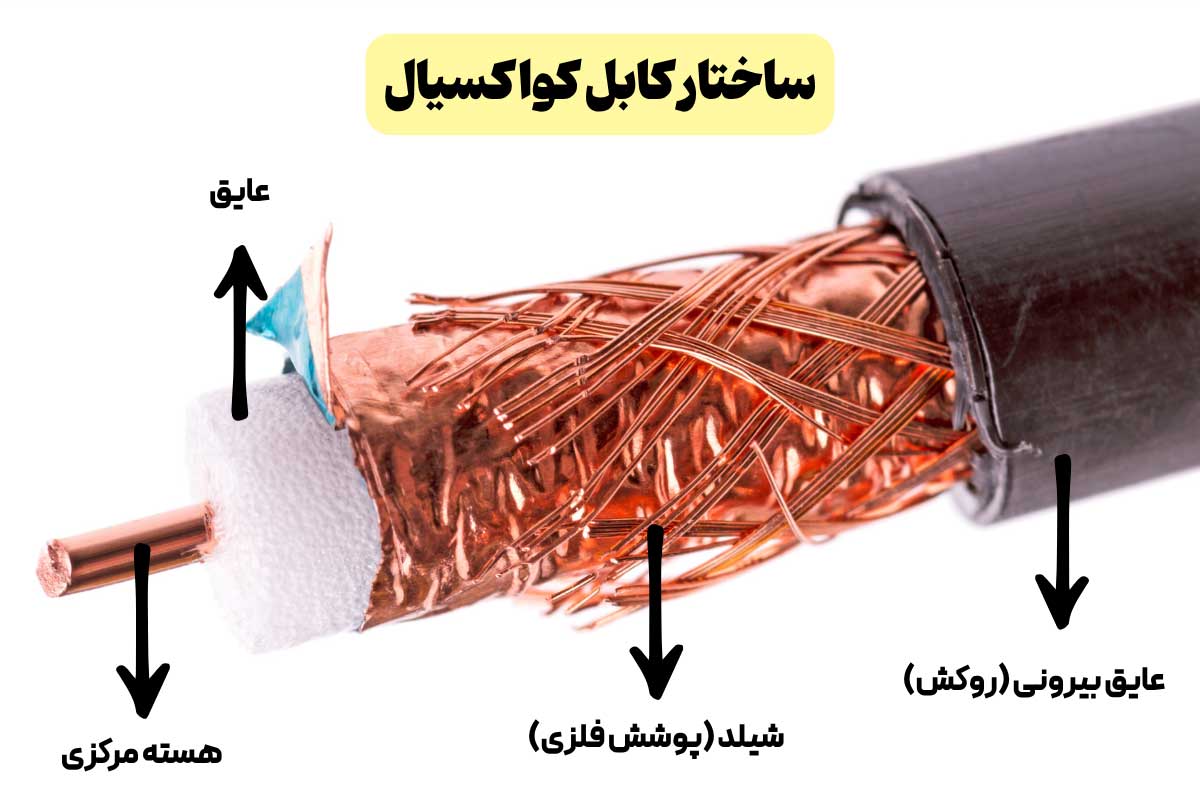

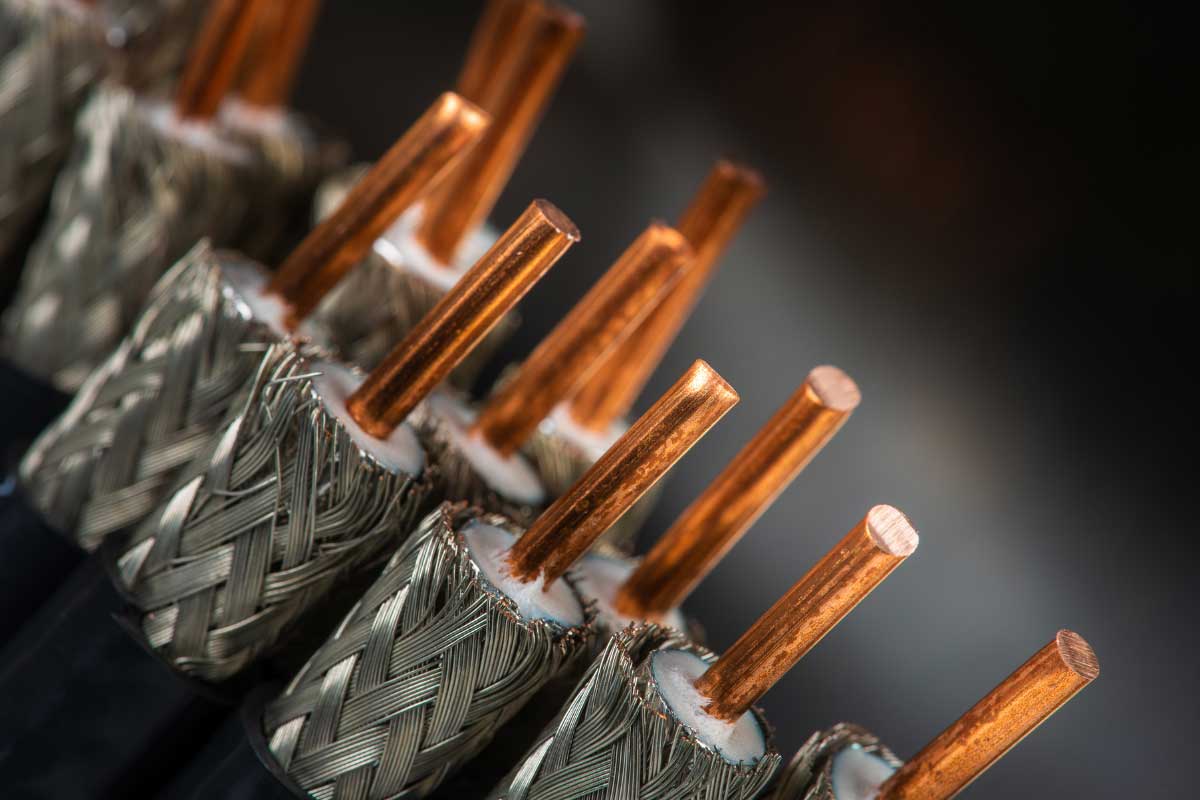

کابل کواکسیال ساختار ویژه‌ای دارد تا نویز و تداخل بر سیگنال‌های صوتی و تصویری تاثیر نگذارند. در مرکز این نوع کابل یک سیم رسانای ساده یا بافته شده از جنس مس وجود دارد. به دور این رسانا یک عایق قرار می‌گیرد تا سیگنال در کابل محصور باقی بماند. بر روی عایق داخلی هم یک لایه مشبک ساده یا بافته شده از جنس مس یا فلز دیگر نصب می‌شود. در نهایت همه این لایه‌ها درون یک غلاف خارجی و کلی قرار می‌گیرند. به این ترتیب سیگنال‌های صوتی و تصویری به بهترین نحو و با کیفیت عالی منتقل می‌شوند.

ورودی کابل کواکسیال چیست؟ قسمتی از کابل که به تولید کننده سیگنال متصل می‌شود، ورودی کابل Coaxial است.
خروجی کابل کواکسیال چیست؟ خروجی کابل Coaxial نیز تولید کننده سیگنال را به گیرنده متصل می‌کند.

معرفی انواع کابل کواکسیال براساس کاربرد

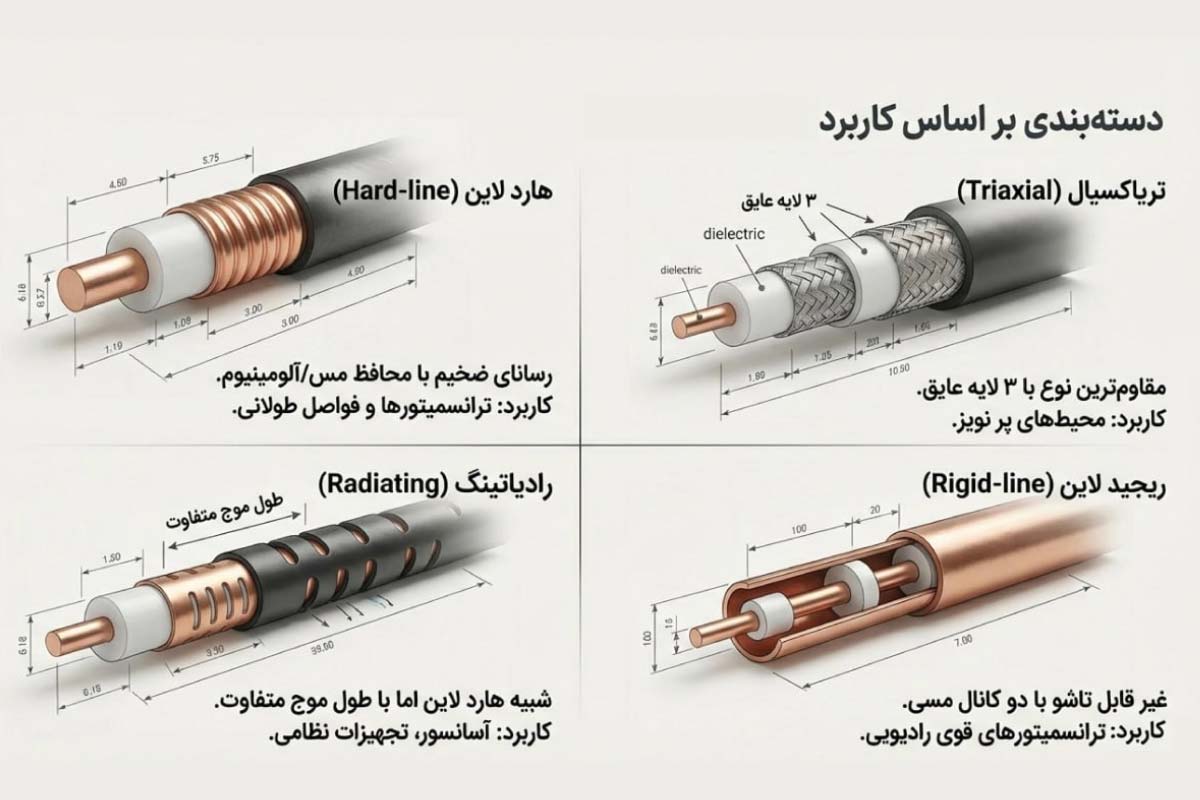

کابل کواکسیال هم مانند سایر انواع کابل با در نظر گرفتن معیارهای مختلف، دسته‌بندی می‌شود. یکی از رایج‌ترین معیارها برای دسته‌بندی کابل Coaxial، کاربرد این تجهیزات است. به طور کلی انواع کابل کواکسیال بر اساس کاربرد در دسته‌های زیر قرار می‌گیرند:

1_ کابل کواکسیال تریاکسیال – Triaxial cable

مقاوم‌ترین کابل کواکسیال، نوع تریاکسیال است. این نوع کابل دارای عایق اضافی بوده و در مجموع سه لایه عایق دارد. به همین علت از مقاومت بسیار زیادی در برابر تاثیر نویز و ایجاد تداخل برخوردار است. با در نظر گرفتن این نکته، معمولا از کابل تریاکسیال برای انتقال سیگنال‌های تصویری استفاده می‌شود. این نوع کابل کواکسیال به نسبت سایر مدل‌ها گران قیمت‌تر است.

2_ کابل کواکسیال هارد لاین – Hard-line coaxial cable

کابل کواکسیال هاردلاین یک رسانای ویژه دارد. رسانای این نوع کابل از جنس مس، ولی با ضخامت بالاست. از طرفی رسانای کابل هاردلاین، محافظی از جنس مس و آلومینیوم هم دارد. به همین علت برای انتقال سیگنال‌های با توان بالا در فواصل طولانی مانند اتصال به ترانسمیتور مناسب است.

3_ کابل کواکسیال ریجید لاین – Rigid-line coaxial cable

این نوع کابل کواکسیال دارای دو کانال مسی است که به عنوان لوله‌های غیر قابل تاشو عمل می‌کنند. اصلی‌ترین کاربرد کابل ریجید لاین هم اتصال به ترانسمیتورهای قوی سیگنال‌های رادیویی است.

4_ کابل کواکسیال رادیاتینگ – Radiating cable

کابل کواکسیال رادیاتینگ تقریبا مشابه کابل هارد لاین است، ولی طول موج سیگنال رادیویی قابل انتقال با آن‌ها، یکسان نیست. از این نوع کابل برای آسانسور، تجهیزات نظامی و زیرزمینی استفاده می‌شود.

معرفی 16 برند برتر و با کیفیت سیم و کابل برق ایرانی

انواع کابل آنتن

مشاهده همه

محصول تخفیف خورده

کابل آنتن کواکسیال لامع

~~54,000 تومان~~ 44,800 تومان 17%
کابل آنتن کواکسیال 4.5c-2v متری رویان

56,000 تومان

معرفی انواع کابل کواکسیال براساس سایز

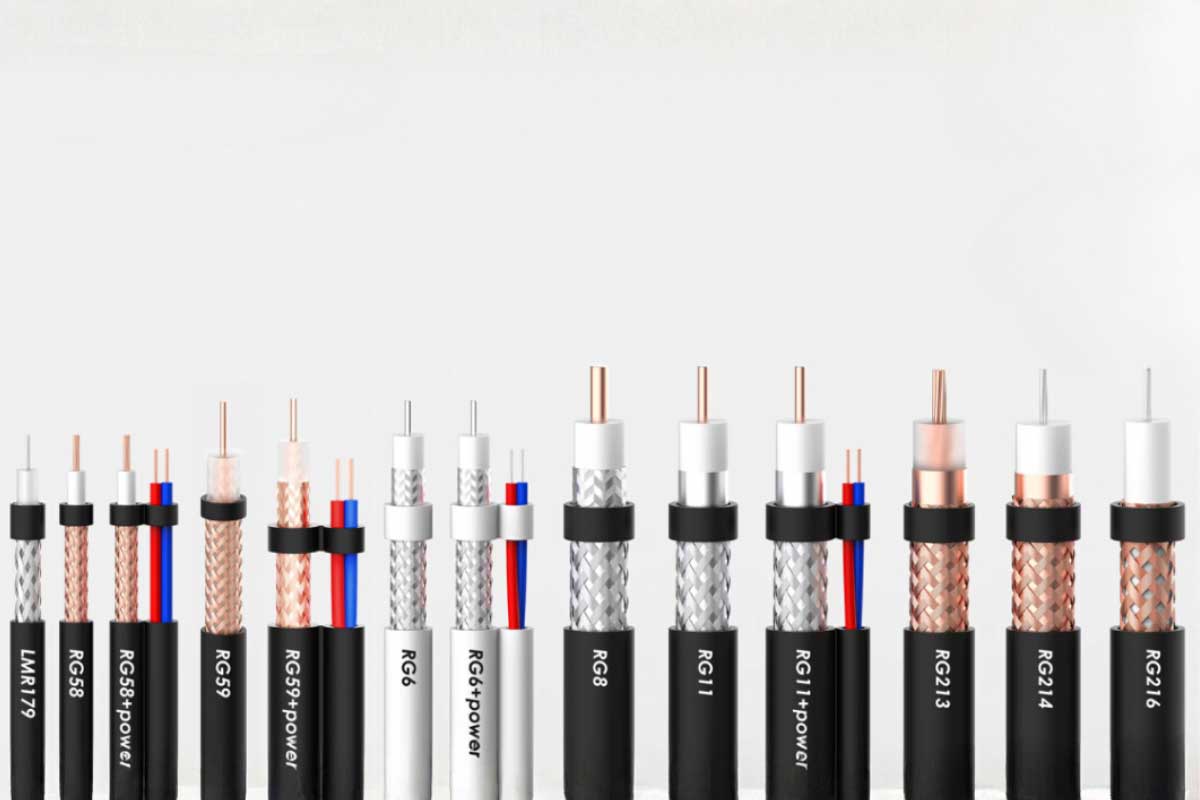

علاوه بر کاربرد کابل کواکسیال، این تجهیزات با در نظر گرفتن سایز هم در دسته‌های مختلفی قرار می‌گیرند. از جمله مهم‌ترین و پرفروش‌ترین سایزهای کابل کواکسیال عبارتند از:

RG6
RG8
RG11
RG58
RG59
RG60
RG142
RG178
RG179
RG213

هر یک از این کابل‌های کواکسیال برای انتقال سیگنال در حوزه‌های مختلفی کاربرد دارند. بنابراین هنگام انتخاب کابل Coaxial باید نوع کابل، سایز و زمینه استفاده آن را در نظر بگیرید.

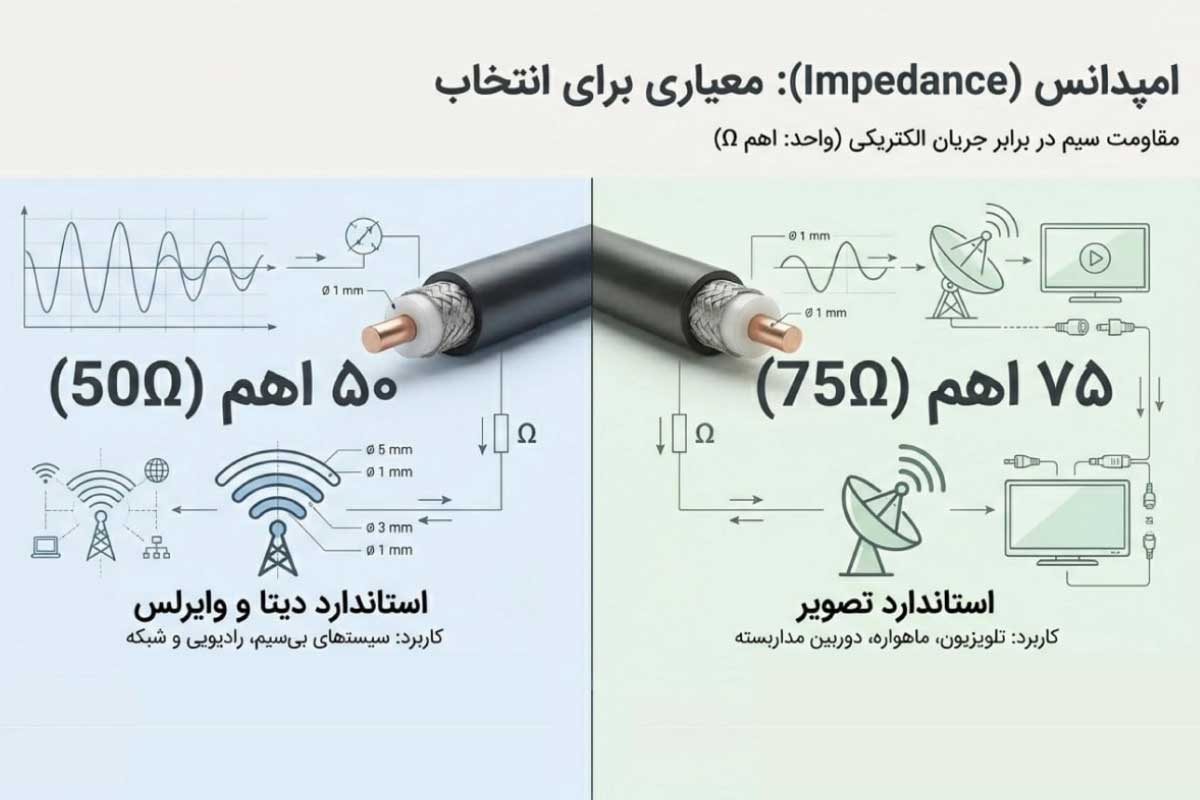

امپدانس کابل کواکسیال چیست؟

در کنار سایز کابل کواکسیال، باید امپدانس کابل را هم بدانید. منظور از امپدانس، میزان مقاومت سیم نسبت به جریان الکتریکی است. بر اساس قانون اهم، امپدانس برابر است با نسبت ولتاژ به جریان که با علامت Z نمایش داده می‌شود.

انواع کابل Coaxial معمولا در امپدانس 50، 52، 75 و 93 اهم تولید می‌شوند. کابل‌های Coaxial با امپدانس 50 برای انتقال سیگنال در سیستم‌های بی‌سیم کاربرد دارند. مدل‌های با امپدانس 75 نیز برای انتقال سیگنال‌های تصویری مناسب هستند.

بهترین کابل کواکسیال کدام است؟

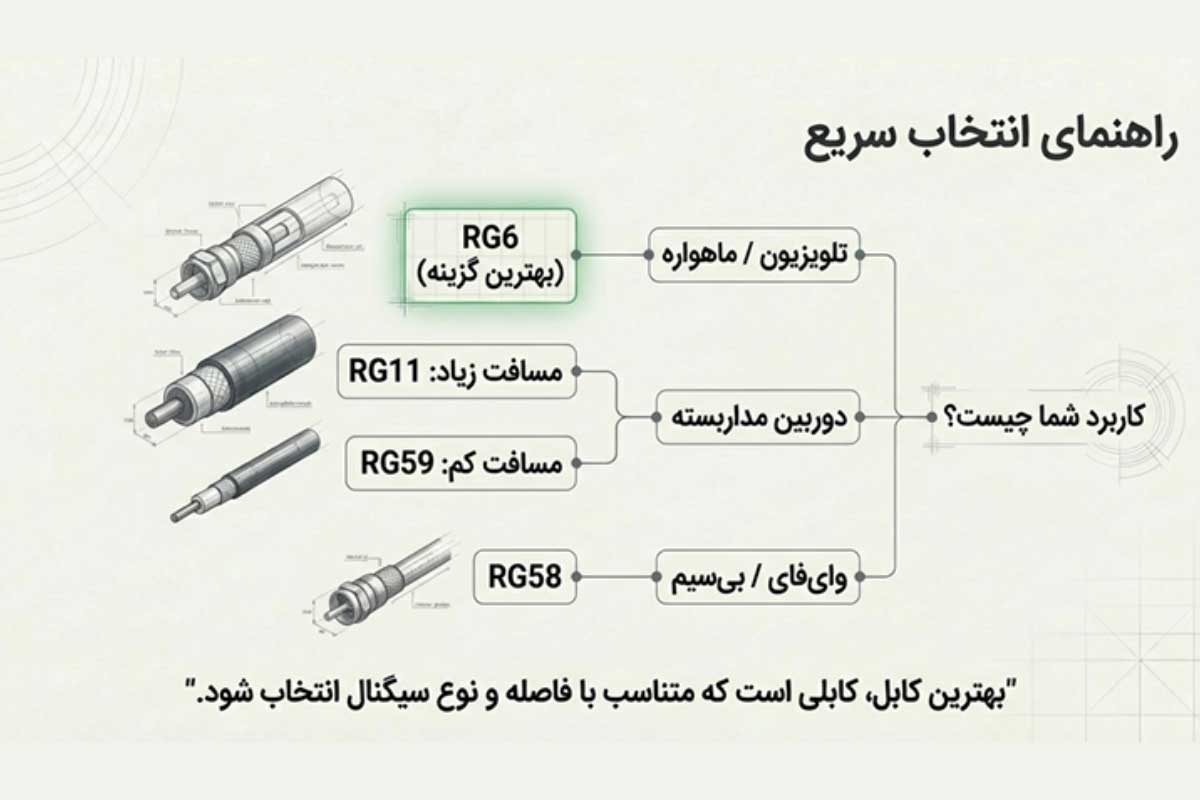

بدون شک یک نوع کابل Coaxial برای همه حوزه‌ها و مصارف مناسب نیست. بنابراین بهترین کابل کواکسیال متناسب با نوع کاربرد، زمینه استفاده، سیگنال‌های قابل انتقال و کیفیت انتخاب می‌شود. برای مثال کابل کواکسیال RG6 قابلیت ویژه‌ای برای انتقال سیگنال‌های تلویزیونی، اینترنت و حتی فیلمبرداری دارد، ولی برای انتقال سیگنال HD مناسب نیست. در حالی که قدرت کابل RG11 در انتقال سیگنال‌های HD کم نظیر است.

در جدول زیر کاربرد هر یک از انواع کابل کواکسیال به همراه مشخصات فنی آن نوشته شده است تا برحسب نیاز بتوانید بهترین کابل کواسیال را انتخاب کنید.

نوع کابل	امپدانس (Ω)	قطر هادی (mm)	ویژگی فنی اصلی	کاربرد متداول	استفاده استاندارد	نکات فنی مهم
RG6	75	1.0≈	افت کم در فرکانس بالا، شیلد قوی (دو یا چهار لایه)	تلویزیون، ماهواره، سیستم‌های CCTV HD، اینترنت کابل	دوربین‌های مداربسته HD و AHD	پرکاربردترین نوع خانگی و تجاری – مناسب برای طول مسیرهای متوسط
RG8	50	2.17≈	تلفات پایین و تحمل توان بالا	آنتن رادیویی HF/VHF، بی‌سیم حرفه‌ای	شبکه‌های قدیمی Thick Ethernet (10Base5)	ضخیم‌تر و سنگین‌تر از RG58
RG11	75	1.63≈	تلفات سیگنال بسیار کم در مسیرهای بلند	انتقال سیگنال تلویزیون و اینترنت در مسیرهای طولانی	زیرساخت آنتن مرکزی ساختمان‌ها	مناسب کابل اصلی (Backbone)
RG58	50	0.9≈	انعطاف‌پذیر، مناسب تست و کاربرد سبک	آنتن وای‌فای، تست RF، تجهیزات شبکه	شبکه‌های 10Base2 (قدیمی)	نامناسب برای فواصل طولانی
RG59	75	0.64≈	ارزان و سبک، تلفات نسبتاً زیاد	دوربین آنالوگ معمولی، سیستم A/V قدیمی	سیستم‌های CCTV قدیمی، فرکانس زیر 50MHz	برای پروژه‌های HD توصیه نمی‌شود – مناسب مسیرهای کوتاه و هزینه پایین
RG60	75	0.7≈	مشابه RG59 با عایق قوی‌تر	خطوط تلویزیونی (Low Frequency)	انتقال سیگنال‌های کنترل	مقاومت بهتر در برابر نویز
RG142	50	1.0≈	عایق PTFE، شیلد نقره‌ای، تحمل حرارتی بالا (تا 200 درجه سانتی‌گرا)، ثبات امپدانسی عالی	تجهیزات نظامی و هوافضا، آزمایشگاه RF و مخابرات پیشرفته	اتصالات RF حساس و پرتوان	کابل بسیار دقیق و گران‌قیمت
RG178	50	0.3≈	نازک، سبک، عایق تفلون	تجهیزات کوچک و کامپکت مانند GPS، ماژول‌های رادیویی، دستگاه‌های پزشکی	داخل بردهای الکترونیکی و دستگاه‌ها	مناسب فقط برای مسیرهای کوتاه
RG179	75	0.3≈	نازک، سبک، مقاوم در برابر نویز	ویدئو دیجیتال، تجهیزات پزشکی	سیستم‌های اندازه‌گیری دقیق و تجهیزات تست RF	برای کاربردهای با فضای کم
RG213	50	2.3≈	ضخیم، مقاوم در فضای باز، تلفات پایین	آنتن‌های بی‌سیم نظامی، ایستگاه‌های رادیویی و مخابراتی	آنتن‌های ایستگاهی و صنعتی، سیستم‌های رادیویی پرقدرت HF/VHF/UHF	جایگزین سنگین‌تر RG8، مناسب فضاهای بیرونی

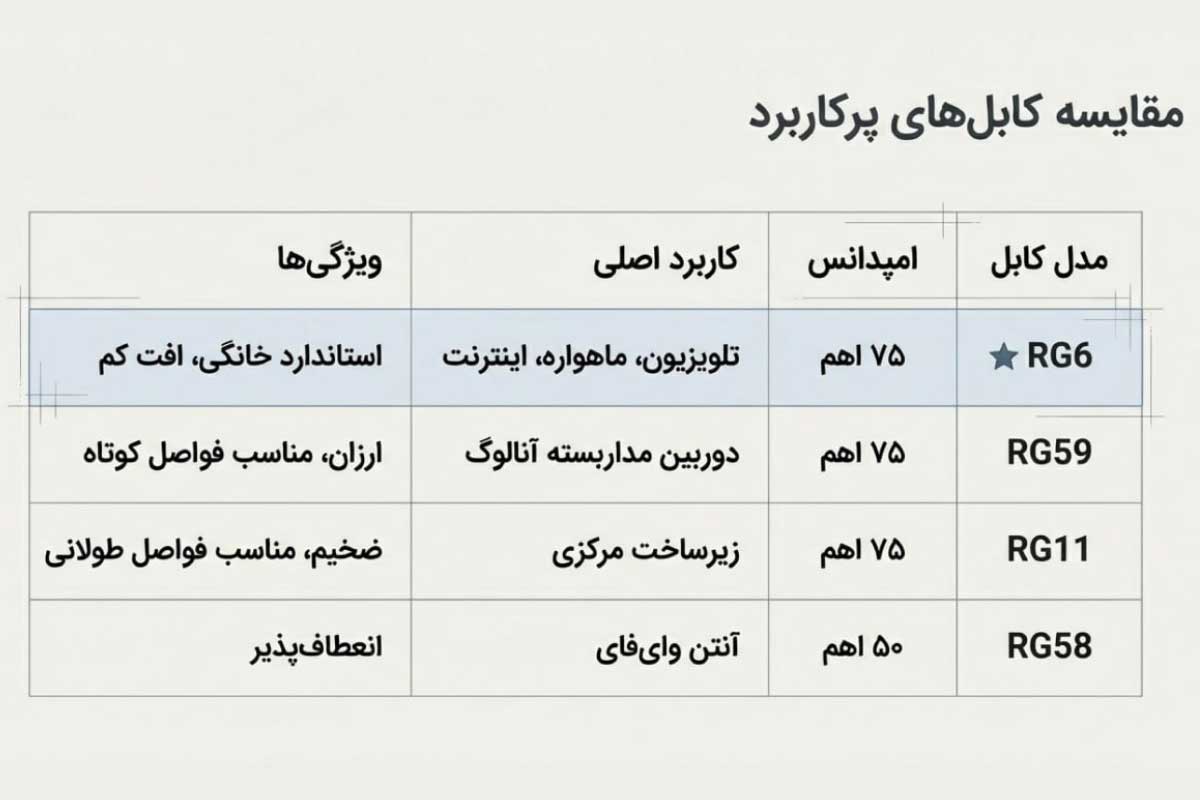

جدول مقایسه کابل‌ها پرکاربرد کابل کواکسیال

علامت اختصاری کابل کواکسیال

برای نامگذاری کابل کواکسیال از پیشوند RG برگرفته از عبارت Radio Guide، به معنای هدایت رادیویی استفاده می‌شود. بعد از پیشوند RG هم عدد مربوط به سایز کابل کواکسیال قرار می‌گیرد. RG6، RG11، RG59، RG142 و… همگی سایزهای مختلف کابل Coaxial هستند. در ادامه مطلب برخی از علائم اختصاری کابل کواکسیال بر اساس استاندارد JIS C3501 را معرفی می‌کنیم:

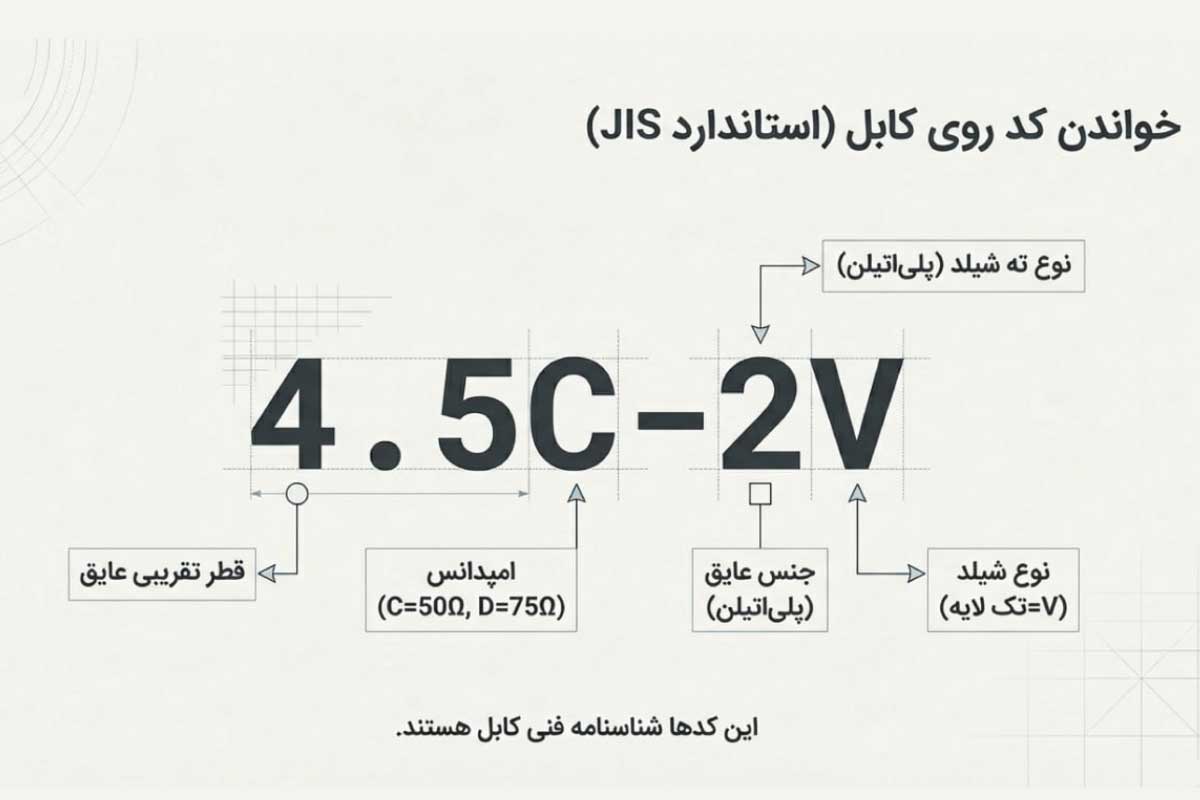

کاراکتر اول	عدد	قطر تقریبی رسانای عایق شده
کاراکتر دوم	C	50 اهم
کاراکتر دوم	D	75 اهم
کاراکتر سوم	2	کابل با عایق پلی اتیلن خالص
کاراکتر چهارم	V	کابل با یک لایه شیلد بافته
کاراکتر چهارم	W	کابل با دو لایه شیلد بافته
کاراکتر پنجم (در صورت وجود)	S	کابل با رسانای داخلی تابيده (در صورتی که چند مدل كابل وجود داشته باشند)
کاراکتر پنجم (در صورت وجود)	CS	کابل با رسانای داخلی فولاد مس اندود شده

استانداردهای بین المللی کابل کواکسیال

برای اینکه کابل کواکسیال بتواند سیگنال‌ها را با کیفیت عالی منتقل کند، باید بر اساس استانداردهای جهانی تولید شود. در غیر این صورت کیفیت سیگنال‌های منتقل شده کاهش می‌یابد. معمولا برای تولید کابل Coaxial از استانداردهای زیر استفاده می‌شود:

استاندارد IEC
استاندارد ISO
استاندارد IEEE
استاندارد ANSI
استاندارد TIA/EIA

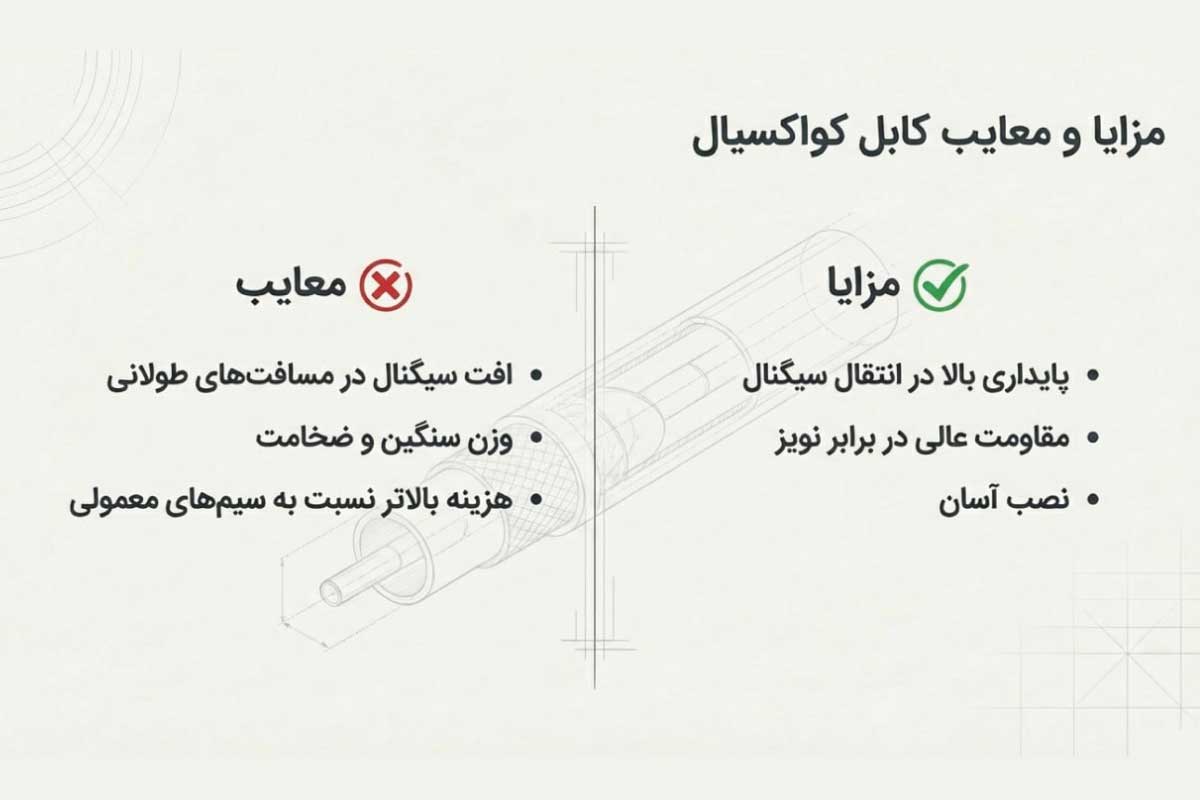

مزایا کواکسیال

استفاده از انواع کابل کواکسیال مزایای گسترده‌ای به همراه دارد. مزایایی که برای انتقال سیگنال‌های صوتی و تصویری از اهمیت بسیار زیادی برخوردار هستند. از جمله مهم‌ترین مزایای کابل Coaxial عبارتند از:

حفظ کیفیت سیگنال‌ها
جلوگیری از تاثیر نویز و ایجاد تداخل
پایداری انتقال سیگنال
نصب و راه‌اندازی آسان
ظرفیت پهنای باند مناسب
تنوع گسترده

معایب کواکسیال

کابل کواکسیال در کنار مزایای مهم و کارآمدی که دارد، از یک سری معایب هم برخوردار است. معایب کابل Coaxial عبارتند از:

انعطاف پذیری کم
وزن نسبتا سنگین
نصب سخت در برخی زمینه‌ها
سرعت انتقال کمتر نسبت به فیبر نوری
هزینه بالا در مقایسه با کابل‌های زوج سیم تابیده

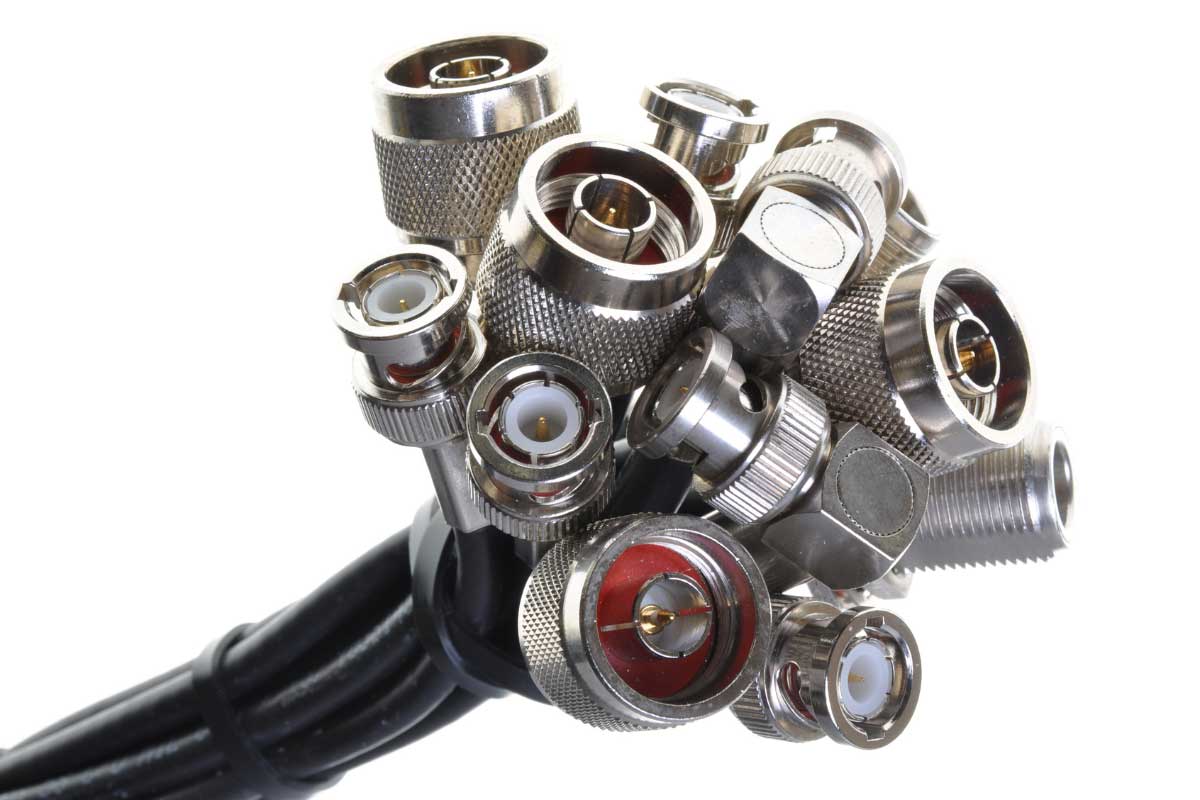

کانکتور کابل کواکسیال چست؟

کانکتور کواکسیال به پوشش فلزی گفته می‌شود که اتصال بین کابل کواکسیال به دیگر دستگاه‌ها را فراهم می‌کند. این اتصال دهنده‌ها دو نوع نرگی (Male) و مادگی (Female) وجود دارند و طوری طراحی شده‌اند که از روکش، شیلد و عایق کابل کواکسیال محافظت و هسته مرکزی را از خود عبور می‌دهند.

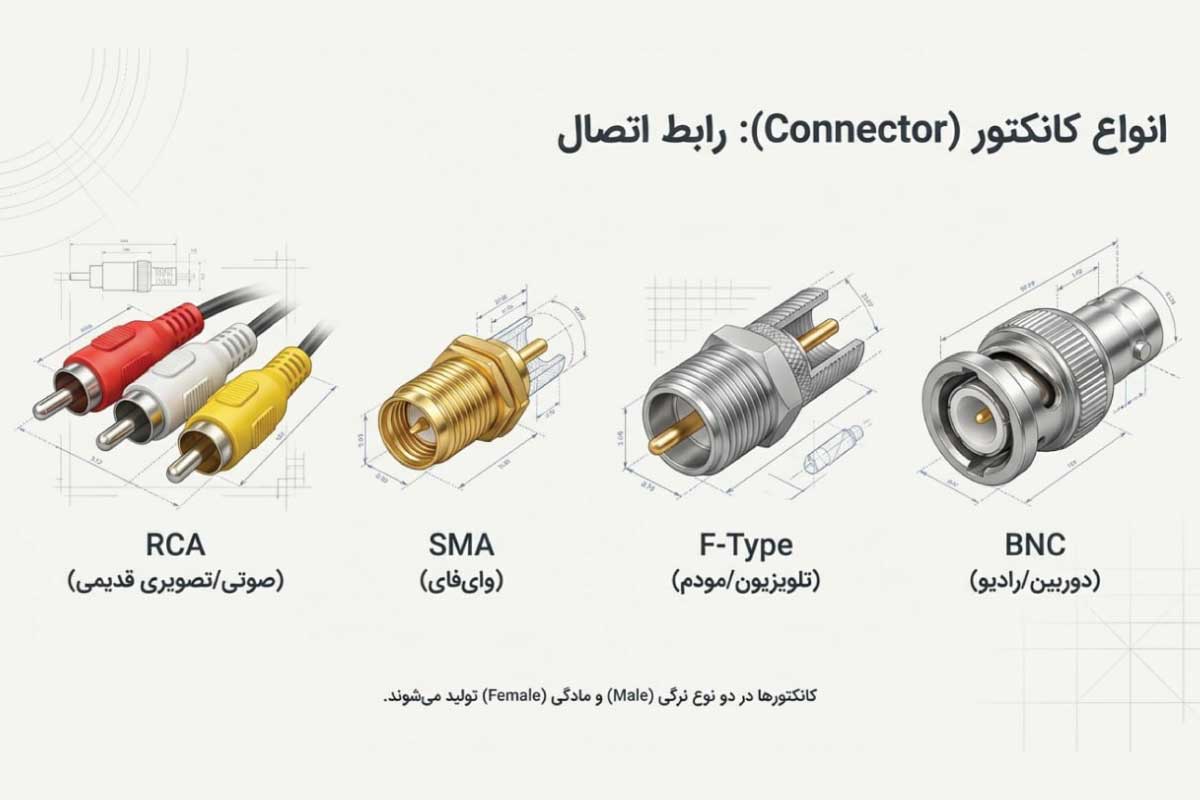

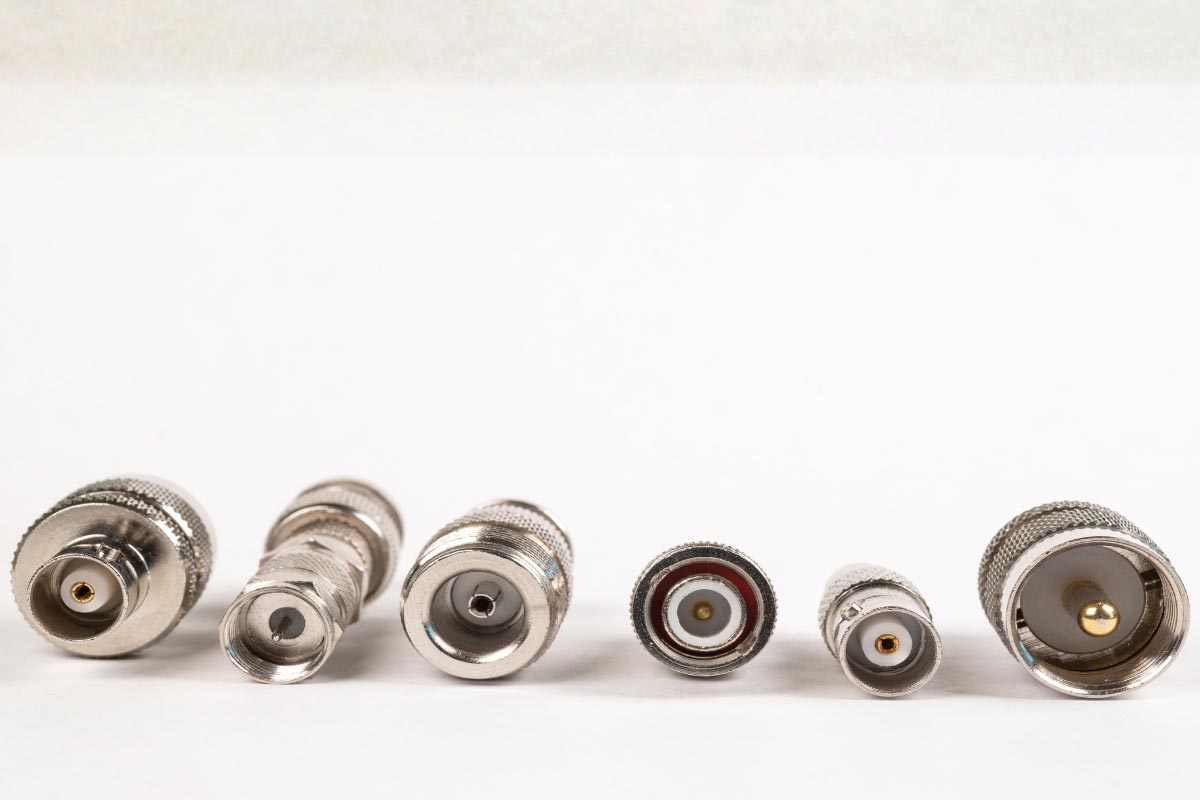

معرفی انواع کانکتورهای کابل کواکسیال

کانکتورهای کابل کواکسیال به 7 گروه زیر تقسیم می‌شوند:

1_ کانکتور BNC

کانکتور BNC کابل کواکسیال برای انتقال سیگنال‌های تلویزیونی، ویدیویی و رادیویی با فرکانس پایین (تا 4 گیگا هرتز) کاربرد دارد.

2_ کانکتور TNC

این کانکتور در واقع نسخه پیچی و رزوه شده کانکتور BNC است. کانکتور TNC برای انتقال سیگنال در موبایل استفاده می‌شود و تا فرکانس ۱۲ گیگا هرتز کار می‌کند.

3_ کانکتور SMA

کانکتور SMA کاربرد گسترده‌ای در سیستم‌های مایکروویو، آنتن‌های بی‌سیم، موبایل و رادیو (تا 18گیگا هرتز) دارد.

4_ کانکتور SMB

این نوع کانکتور معمولا در سخت افزارهای مخابراتی و تجهیزات ارتباطی استفاده می‌شود.

5_ کانکتور QMA

کانکتور QMA نسخه قفل سریع (Quick Locking) کانکتور SMA است. این نوع کانکتور در تجهیزات صنعتی و ارتباطی قابل استفاده است.

6_ کانکتور RCA

استفاده از کانکتور RCA در تجهیزات رادیویی و ویدئویی رایج است. در واقع این تجهیز همان کابل سه رنگ (زرد، قرمز، سفید) معروف در تلویزیون‌های قدیمی است.

7_ کانکتور F

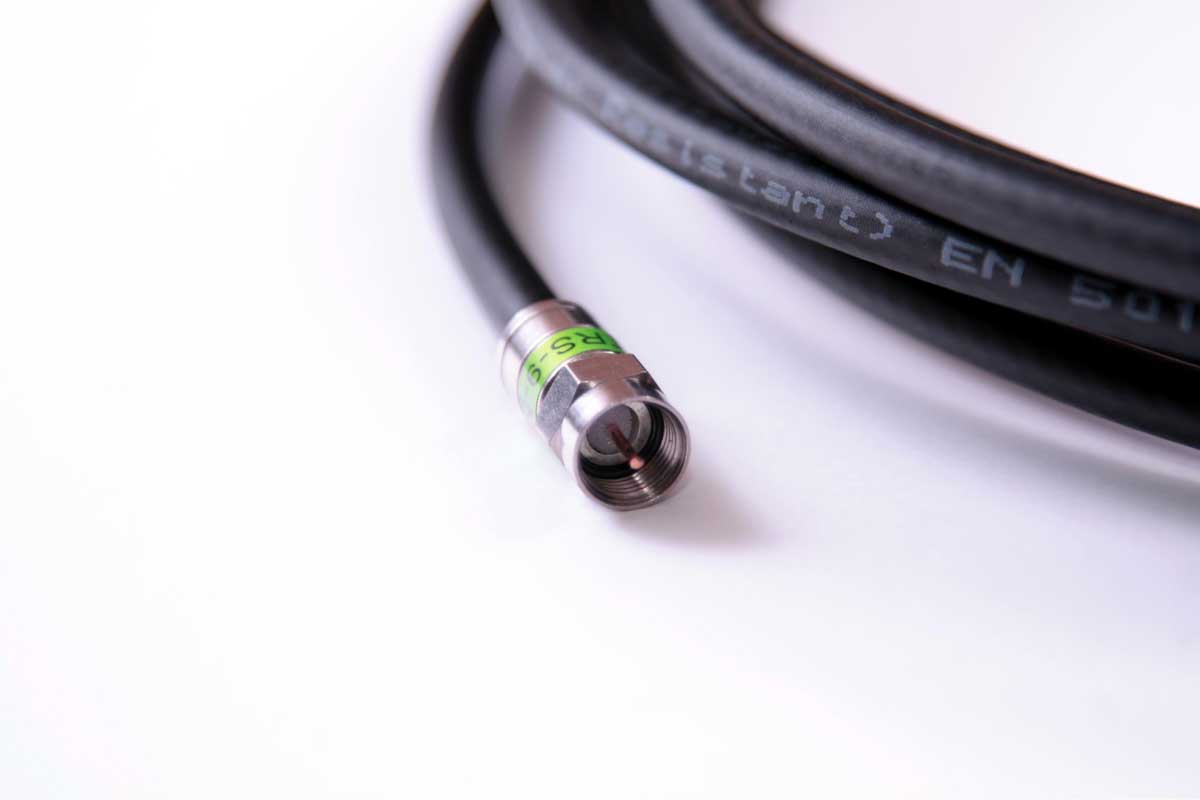

کانکتور F برای اتصال استاندارد تلویزیون‌های کابلی و دیجیتالی و همچنین مودم‌های کابلی مناسب است.

منظور از افت سیگنال در کابل کواکسیال چیست؟

افت سیگنال یا میرایی همان کاهش قدرت سیگنال هنگام عبور از کابل کواکسیال است. افت سیگنال در کابل‌هایی با ضخامت بیشتر، بسیار کمتر است. به همین علت از چنین کابل‌هایی برای مسافت‌های طولانی استفاده می‌کنند. البته برای جبران افت سیگنال از ریپیتر هم استفاده می‌شود. به طور کلی افت سیگنال با واحد db اندازه گیری می‌شود. بنابراین هرچقدر افت سیگنال در واحد مسافت کمتر باشد، کابل کارایی بهتر و بیشتری دارد.

آیا کابل تبدیل HDMI به کواکسیال وجود دارد؟

بله، کابل تبدیل HDMI به کواکسیال وجود دارد. با استفاده از این نوع کابل می‌توانید سیگنال ویدئویی HDMI را به سیگنال کواکسیال تبدیل کنید. این موضوع برای انتقال سیگنال به تلویزیون‌های قدیمی و سایر تجهیزاتی که خروجی کواکسیال دارند، از اهمیت بسیار زیادی برخوردار است.

کابل RG چیست؟

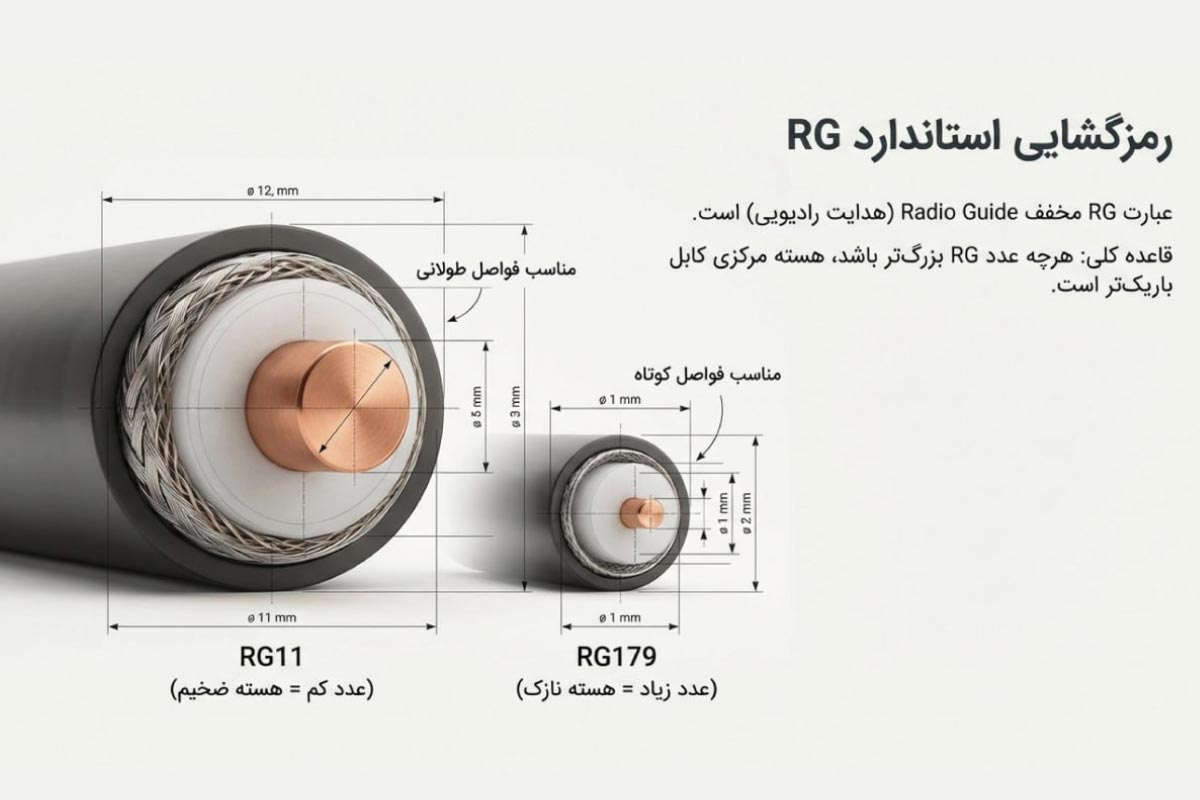

کابل RG همان کابل کواکسیال است. برای نامگذاری یا به بیان دیگر، به منظور معرفی سایز کابل Coaxial از پیشوند RG استفاده می‌شود. پس از RG هم عدد مربوط به سایز، یعنی قطر سطح مقطع کابل قرار می‌گیرد. هرچقدر عدد مربوط به سایز کابل Coaxial بزرگ‌تر باشد، هسته مرکزی آن باریک‌تر است. بنابراین از چنین کابل‌هایی برای انتقال سیگنال در فواصل طولانی استفاده می‌شود.

انتقال سیگنال ماهواره، تلویزیون و دوربین مداربسته با کابل کواکسیالی که RG بالاتر دارد، بهتر انجام می‌شود. از طرفی کابل‌های با RG کمتر برای انتقال سیگنال در سیستم‌های کامپیوتری و بیسیم مناسب هستند.

کابل آنتن چیست؟

کابل کواکسیال، کابل مخصوصی برای انتقال سیگنال‌ها صوتی و تصویری است. این کابل در تجهیزات نظامی و هوافضا، داخل بردهای الکترونیکی و دستگاه‌ها، تجهیزات پزشکی، نصب دوربین‌های مداربسته و آنتن تلویزیون و ماهواره استفاده می‌شود. در واقع کابل آنتن همان کابل کواکسیال است که برای انتقال سیگنال‌ها به تلویزیون وصل می‌شود.

کابل کواکسیال صوتی چیست؟

بهترین انتخاب برای انتقال سیگنال‌های صوتی دیجیتالی، کابل HDMI است. به کمک این نوع کابل، سیگنال‌های صوتی با کیفیت عالی منتقل می‌شوند. از طرفی کابل HDMI قابلیت انتقال سیگنال صوتی و تصویری به صورت همزمان را دارد. چنانچه کابل HDMI در اختیار نداشته باشید، می‌توانید از کابل کواکسیال صوتی دیجیتالی استفاده کنید. البته کیفیت سیگنال صوتی منتقل شده با کابل کواکسیال کمتر از نتیجه کار کابل HDMI است.
