کابل تخت چیست؟ معرفی انواع، مزایا، معایب و کاربردها

آیا تابه‌حال کابل‌های تخت را دیده‌اید و به این فکر کرده‌اید که چرا در برخی پروژه‌ها از کابل تخت استفاده می‌کنند؟ این‌که کابل تخت چه تفاوتی با کابل گرد معمولی دارد و مزایای استفاده از کابل تخت چیست؟

در این مقاله از آرتا الکتریک هر آنچه را که لازم است درباره کابل تخت بدانید، بررسی و انواع آن را معرفی کرده‌ایم. پس اگر می‌خواهید بدانید نکات مهم خرید کابل فلت چیست و چرا در برخی از پروژه‌ها فقط از کابل تخت استفاده می‌کنند، ادامه این مطلب را از دست ندهید.

کابل تخت چیست؟

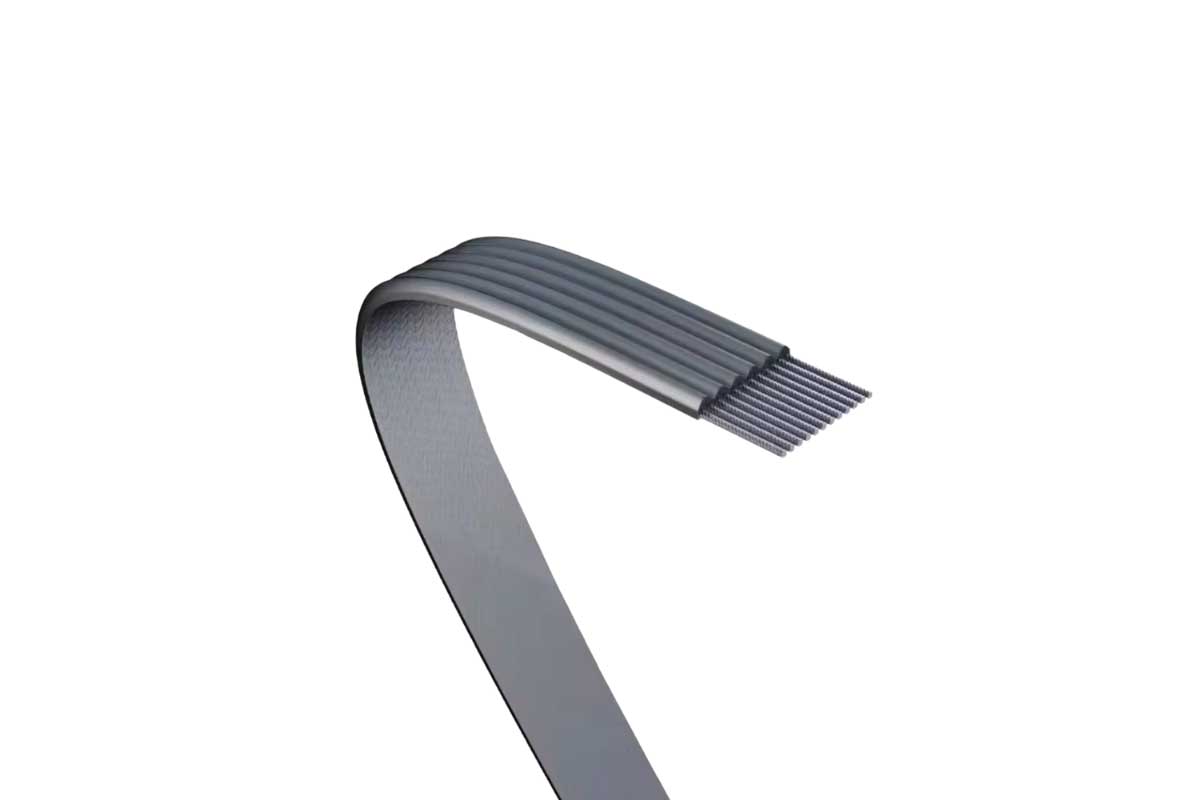

کابل تخت، نوعی کابل برق است که هادی‌های آن به شکل موازی و خطی کنار یکدیگر چیده شده‌اند. برخلاف کابل‌های گرد، در کابل فلت همه رشته‌ها در یک‌لایه افقی قرار دارند. این ساختار روبان‌مانند باعث می‌شود این کابل فضای کمتری بگیرد و نظم بیشتری در چیدمان سیم‌ها ایجاد کند. همین ویژگی باعث شده این کابل در فضاهای باریک و کاربردهای متحرک مثل آسانسور و جرثقیل، عملکرد خوبی داشته باشد.

کابل فلت معمولا از جنس مس آنیل‌شده ساخته می‌شود که در دسته مس کلاس ۵ قرار دارد. این نوع هادی‌ها دارای انعطاف بالا و رسانایی خوب هستند. برای جلوگیری از آسیب دیدگی و جلوگیری از نشت جریان، روی سیم‌ها با لایه‌ای از عایق PVC پوشانده می‌شود. کابل فلت در مدل‌های مختلف ۴، ۸، ۱۲، ۲۰ و ۲۴ رشته‌ای تولید می‌شود و برخی مدل‌های آن طبق استاندارد BS6004 و IEC60227-6 طراحی شده‌اند. استفاده از کابل فلت باعث کاهش خطای سیم‌کشی و افزایش ایمنی در پروژه‌های حساس می‌شود.

امروزه از کابل فلت در صنایع مختلفی مثل سیستم‌های حمل‌ونقل عمودی، رباتیک، تجهیزات پزشکی، خط‌های تولید صنعتی، انتقال داده و برق متحرک استفاده می‌شود. بسیاری از مدل‌های این کابل به خاطر طراحی خاص خود، در برابر نویز الکترومغناطیسی (EMI)، گرما و آسیب‌های مکانیکی مقاومت بالایی دارند.

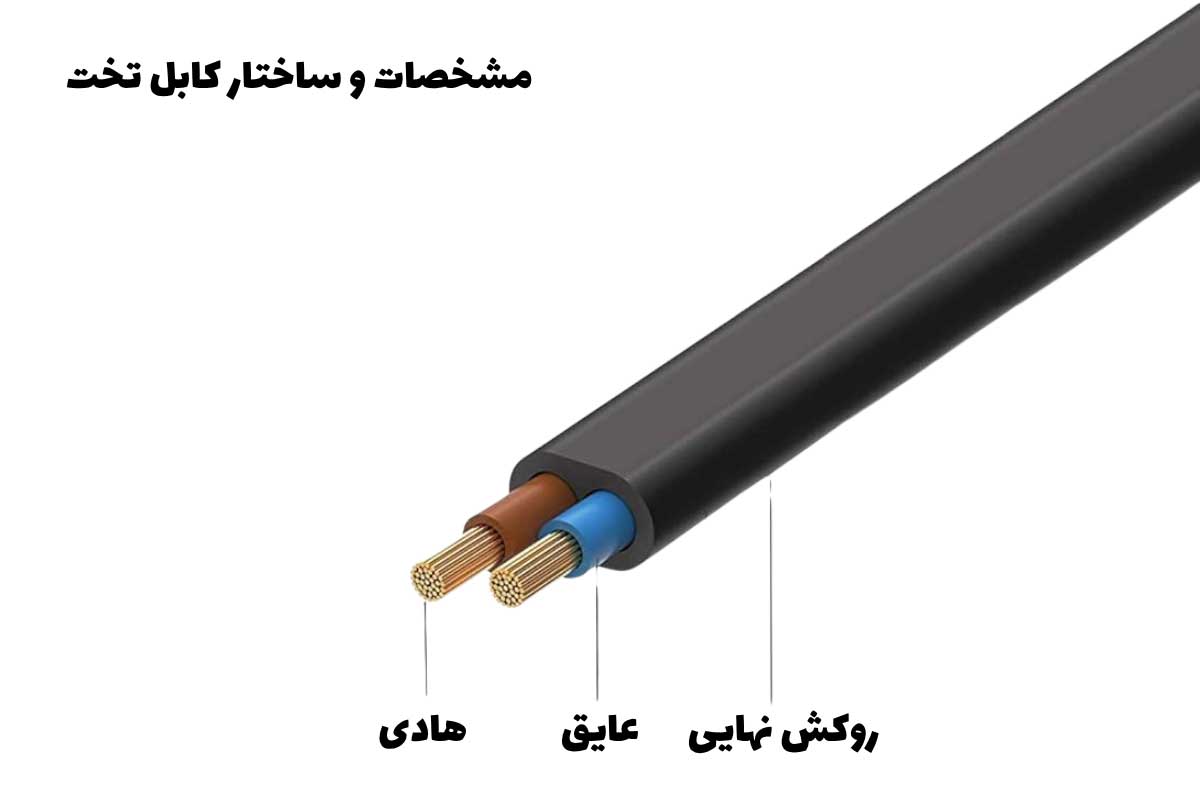

مشخصات و ساختار کابل تخت

این کابل دارای ساختاری لایه‌لایه است که از سه بخش اصلی تشکیل شده است: هادی، عایق و روکش. این سه جزء با هماهنگی دقیق در کنار هم قرار می‌گیرند تا ایمنی، کارایی و طول عمر کابل را تضمین کنند. جزئیات مشخصات فنی این کابل عبارتند از:

هادی: جنس هادی از مس نرم‌شده (Annealed Copper) و از نوع کلاس ۵ طبق استاندارد ISIRI3084 و IEC60228 انتخاب می‌شود. این نوع مس انعطاف‌پذیر، سبک و رسانای خوبی برای عبور جریان است.
عایق: روی هر رشته هادی، یک‌لایه عایق PVC مخصوص کشیده می‌شود. این عایق از برخورد سیم‌ها به هم و از نشتی برق جلوگیری می‌کند.
روکش نهایی: برای محافظت کلی کابل، یک‌لایه روکش PVC از نوع ST5 روی همه رشته‌ها قرار می‌گیرد. این روکش در برابر سایش، گرما، رطوبت و عوامل بیرونی مقاوم است.

ویژگی‌های کابل تخت

کابل تخت ویژگی‌های متنوعی دارد که باعث می‌شود برای کاربردهای خاص و صنعتی گزینه‌ای مناسب باشد. این کابل، به دلیل ساختار ویژه‌اش، نسبت به مدل‌های دیگر عملکرد متفاوت‌تری ارائه می‌دهد و در بسیاری از پروژه‌های پیچیده و پرفشار، کاربردی است. مهمترین ویژگی‌های کابل فلت عبارتند از:

انعطاف‌پذیری در حرکت‌های خطی: این کابل برخلاف کابل گرد، برای خمش در یک محور طراحی شده و در مسیرهای ریل مانند یا آسانسور بهترین عملکرد را دارد.
تحمل تنش‌های کششی و مکانیکی: برخی از مدل‌های کابل فلت، به‌ویژه نوع آسانسوری، دارای بافت آرامید (Aramid) هستند که تنش کششی را کاهش می‌دهند و از پاره شدن کابل در حرکت‌های مکرر جلوگیری می‌کنند.
مقاومت بالا در برابر نویز: ساختار صاف و موازی کابل فلت باعث می‌شود تداخل الکترومغناطیسی کاهش پیدا کند. در نتیجه، کیفیت سیگنال در انتقال دیتا بهبود می‌یابد.
دفع حرارت بهتر: سطح مقطع مستطیلی این کابل باعث می‌شود گرما سریع‌تر به محیط اطراف منتقل شود و رشته‌ها خنک‌تر بمانند. این ویژگی به افزایش طول عمر کابل کمک می‌کند.
وزن کمتر و نصب ساده‌تر: طراحی تخت و یکنواخت باعث می‌شود کابل سبک‌تر باشد و در مسیرهای باریک راحت‌تر نصب شود. همچنین، نگهداری و تعمیر آن نیز ساده‌تر است.
نظم در چیدمان: با توجه به اینکه همه هادی‌ها در یک راستا قرار دارند، اشتباه در سیم‌کشی و جابجایی رشته‌ها به حداقل می‌رسد.
مقاومت در برابر سایش: استفاده از روکش ST5 و عایق‌های مقاوم در ساخت این کابل، آن را در برابر شرایط محیطی سخت مثل رطوبت، ضربه و سایش مقاوم کرده است.

انواع کابل تخت

کابل تخت در مدل‌های مختلفی طراحی می‌شود و هرکدام از آن‌ها برای یک کاربری خاص بهینه شده‌اند. این تنوع به طراحان و کاربران کمک می‌کند تا متناسب با نیاز پروژه، گزینه دقیق‌تری انتخاب کنند. از نظر نوع کاربری، کابل‌های فلت به 4 دسته زیر تقسیم می‌شوند:

کابل آسانسوری
کابل جرثقیل
کابل شبکه
کابل تلفن

1. کابل تخت آسانسوری (تراول کابل)

کابل تخت آسانسوری یا همان تراول کابل، برای اتصال کابین به تابلو فرمان آسانسور طراحی شده است. این کابل‌ها به دلیل حرکت مداوم بین کابین و چاه آسانسور، باید مقاومت بالایی در برابر تنش خمشی و کششی داشته باشند. ساختار داخلی آن‌ها شامل هادی‌های مسی نرم شده کلاس ۵، با عایق PVC و در برخی مدل‌ها نخ آرامید برای مقاومت کششی است. ولتاژ کاری استاندارد در این کابل‌ها بین ۳۰۰ تا ۵۰۰ ولت است. اغلب مدل‌ها دارای ۴، ۸، ۱۲ یا ۲۴ رشته هستند. تراول کابل‌ها طبق استانداردهای IEC60227-6 و ISIRI607 استانداردسازی می‌شوند. این کابل‌ها در برابر سایش، رطوبت و حرکت مکرر مقاوم بوده و گزینه‌ای مطمئن برای آسانسورها هستند.

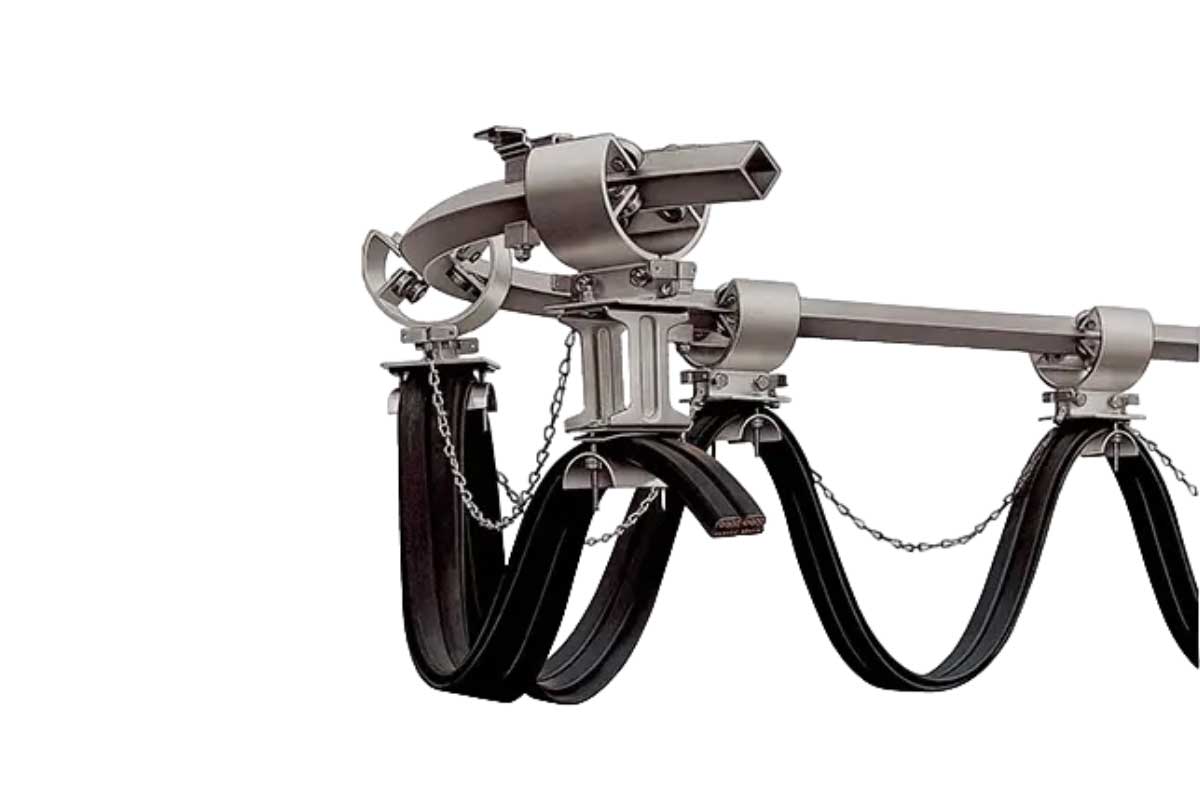

2. کابل تخت جرثقیل

کابل فلت جرثقیل برای انتقال برق یا سیگنال به تجهیزاتی که در طول ریل حرکت می‌کنند، کاربرد دارد. ساختار این نوع کابل باعث می‌شود هنگام حرکت افقی در سیستم‌هایی مثل کابل‌کِش، ریل C، یا باس‌بار، انعطاف‌پذیری مناسبی داشته باشد. روکش خارجی این کابل‌ها از PVC نرم مقاوم در برابر سایش و تنش‌های مکانیکی است. در برخی از مدل‌ها برای تحمل کشش، از نخ تقویت‌کننده استفاده می‌شود. ویژگی بارز این کابل، مقاومت بالا در برابر تنش‌های خمشی و طول عمر بالا در شرایط صنعتی سنگین است.

3. کابل تخت شبکه

کابل فلت شبکه برای انتقال دیتا در بستر شبکه‌های کامپیوتری طراحی شده است. شکل فلت این کابل باعث شده عبور آن از زیر فرش، کف‌پوش یا محیط‌های باریک بسیار راحت‌تر باشد. کابل فلت شبکه معمولا در انواع Cat5e و Cat6 موجود است و سرعت انتقال آن بسته به مدل بین ۱۰۰ تا ۱۰۰۰ مگابیت در ثانیه متغیر است. طراحی خطی کابل باعث کاهش نویز و افزایش ثبات در ارتباط می‌شود. روکش PVC این کابل‌ها هم از آسیب فیزیکی جلوگیری می‌کند.

لیست قیمت و خرید کابل شبکه

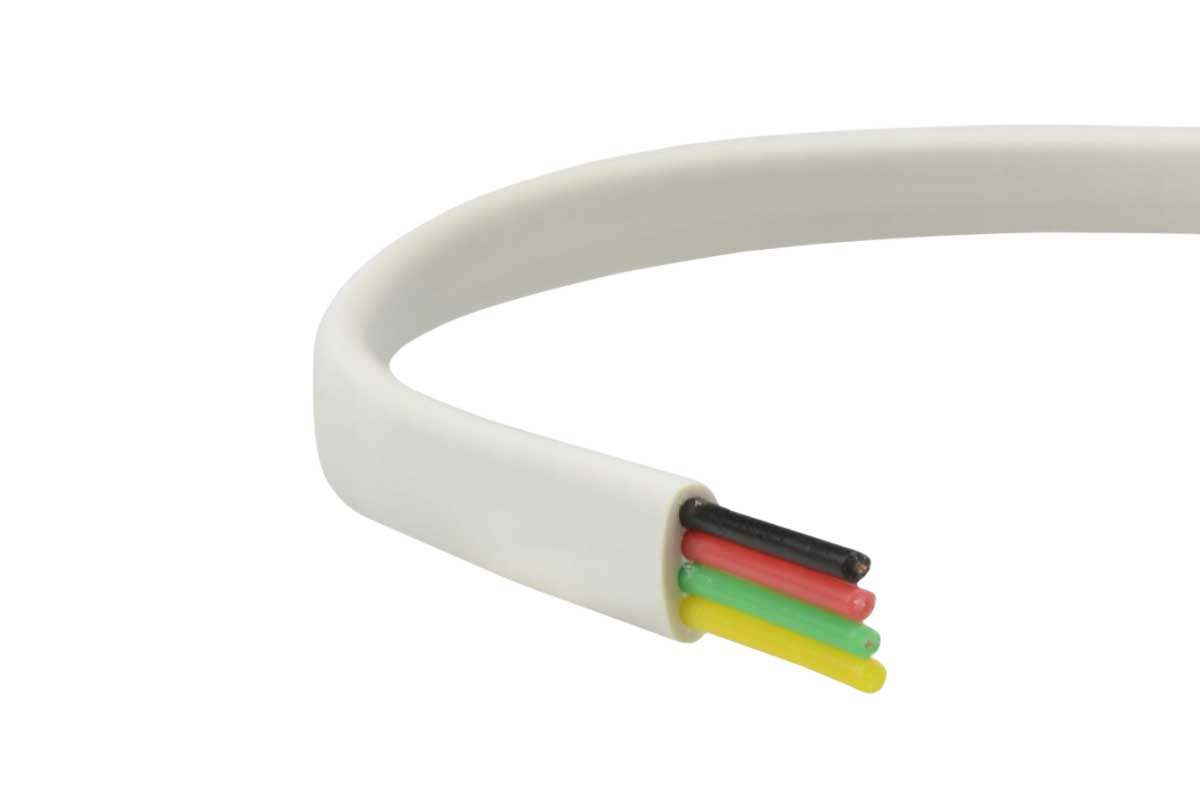

4. کابل تخت تلفن

کابل فلت تلفن برای اتصال دستگاه‌های تلفن یا خطوط داخلی استفاده می‌شود. طراحی آن ساده، سبک و بسیار منعطف است. این کابل معمولا دارای دو یا چهار رشته هادی از جنس مس آنیل‌شده است. عایق PVC شفاف یا سفیدرنگ آن نه‌تنها محافظت مکانیکی ایجاد می‌کند بلکه نصب آن را هم ساده می‌سازد. کابل فلت تلفن به‌خصوص در مراکز اداری و ساختمان‌های تجاری برای نظم دادن به کابل‌کشی و کاهش نویزهای الکتریکی کاربرد دارد.

لیست قیمت و خرید سیم تلفن

انواع سیم تلفن

مشاهده همه

کاربردهای کابل تخت

کابل فلت در صنایع و پروژه‌های زیادی کاربرد دارد، به‌ویژه در محیط‌هایی که حرکت مکانیکی، فضای محدود یا نیاز به نصب مرتب وجود دارد. به دلیل طراحی خطی و انعطاف‌پذیری خاص، این کابل‌ها توانسته‌اند جایگاه ویژه‌ای در برخی از مهم‌ترین صنایع به دست آورند برخی از کاربرد‌های آن در ادامه آورده شده است:

آسانسورها و بالابرها: برای ارتباط کابین و تابلو فرمان، از تراول کابل فلت استفاده می‌شود که در برابر کشش و خمش مقاوم است.
تجهیزات جرثقیل سقفی و دروازه‌ای: در خطوط ریلی، کابل فلت جرثقیل بهترین عملکرد را دارد چون در سیستم‌های کابل‌کِش یا ریل C به‌خوبی حرکت می‌کند.
رباتیک و تجهیزات پزشکی: کابل فلت به دلیل ساختار کم‌جا و مقاومت در برابر خم‌شدگی برای استفاده در ربات‌ها و ابزارهای پزشکی متحرک مناسب است.
شبکه‌های کامپیوتری و دوربین‌های مداربسته: کابل فلت شبکه و تلفن در فضاهای داخلی ساختمان، نصب دوربین مداربسته و در دفاتر کاری برای انتقال دیتا و صدا بین تجهیزات شبکه استفاده می‌شود.
خطوط تولید صنعتی: در ماشین‌آلات اتوماتیک که نیاز به کابل منعطف دارند، کابل فلت کاربرد زیادی دارد چون دچار پیچ‌خوردگی نمی‌شود.

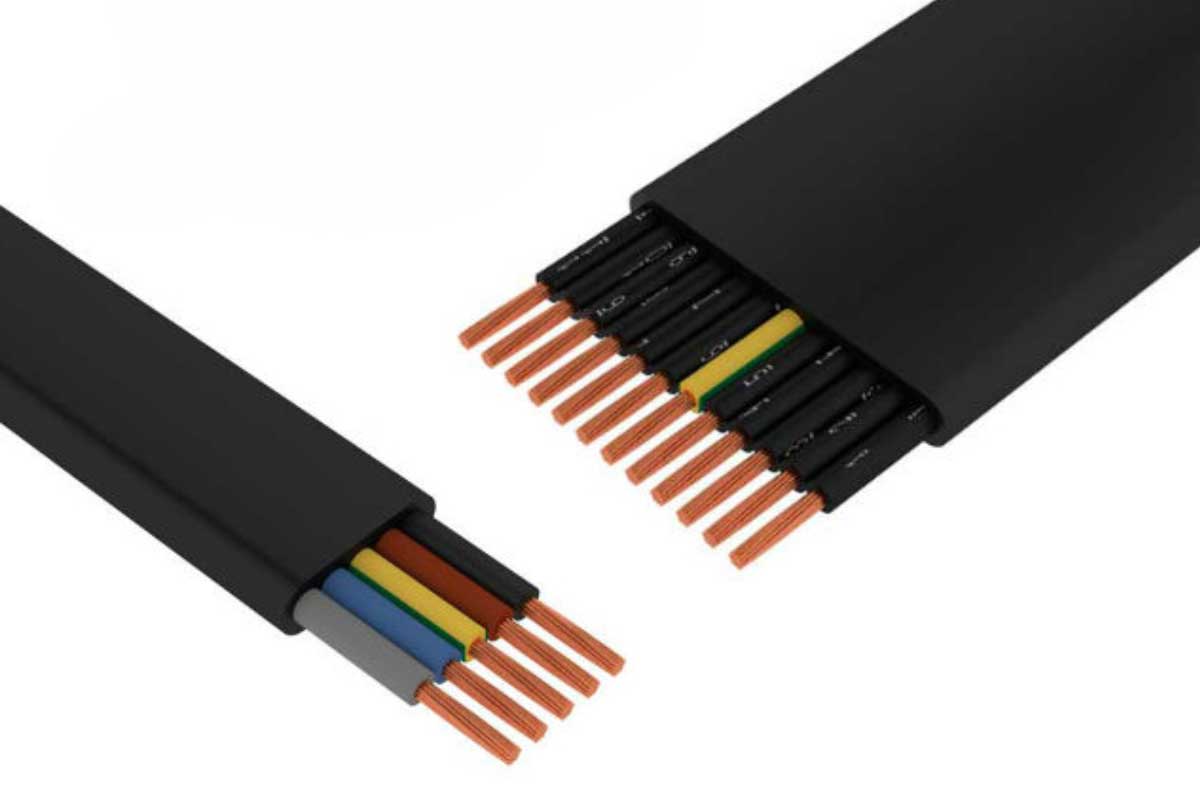

مزایا کابل تخت

ساختار منحصربه‌فرد کابل فلت باعث شده این کابل در مقایسه با کابل گرد، مزیت‌های مهمی داشته باشد. در پروژه‌هایی که فضا محدود است یا کابل‌کشی در حالت متحرک انجام می‌شود، این ویژگی‌ها نقش تعیین‌کننده‌ای دارند. مزایای کابل فلت به‌صورت زیر است:

کاهش فضای اشغالی: ساختار صاف این کابل باعث می‌شود در مسیرهای باریک یا زیر فرش و کف‌پوش به‌راحتی نصب شود.
افزایش نظم در سیم‌کشی: به دلیل چینش منظم رشته‌ها، اشتباه در اتصال کاهش پیدا می‌کند و شناسایی سیم‌ها راحت‌تر است.
مقاومت بالا در برابر تنش خمشی: در کاربردهای متحرک مثل آسانسور یا تجهیزات صنعتی، این کابل طول عمر بالاتری دارد.
خنک‌کاری بهتر: ساختار خطی باعث توزیع یکنواخت حرارت می‌شود و این موضوع از گرم شدن بیش‌ازحد کابل جلوگیری می‌کند.
نصب آسان‌تر و سریع‌تر: انعطاف‌پذیری و طراحی منظم، فرایند نصب را ساده می‌کند.
کاهش نویز الکترومغناطیسی: در انتقال دیتا و سیگنال، کابل فلت نسبت به مدل‌های گرد پایداری بیشتری دارد.

معایب کابل تخت

در کنار مزایا، کابل تخت محدودیت‌هایی هم دارد که باید در هنگام انتخاب در نظر گرفته شوند. این معایب ممکن است در برخی پروژه‌ها روی عملکرد نهایی تأثیر بگذارند، بنابراین باید کاربرد دقیق و نیاز پروژه را به‌خوبی شناخت. معایب این کابل به‌صورت زیر است:

محدودیت در خم‌شدن چندمحوره: کابل فلت فقط برای خم‌شدن در یک جهت مناسب است و در حرکات چرخشی یا پیچیده عملکرد ضعیفی دارد.
سطح مقطع بیشتر نسبت به کابل گرد: اگرچه از نظر ارتفاع نازک است، اما در برخی موارد عرض بیشتری دارد که ممکن است در مسیرهای خاص مشکل‌ساز شود.
قیمت بالاتر در برخی مدل‌ها: مدل‌هایی با روکش تقویت‌شده یا بافت آرامید ممکن است نسبت به کابل گرد هم‌رده گران‌تر باشند.
تولید و سفارش اختصاصی: برخی از انواع کابل فلت فقط با سفارش خاص تولید می‌شوند که زمان تأمین را افزایش می‌دهد.
نصب حساس‌تر در فضاهای خشن: چون رشته‌ها به‌صورت خطی کنار هم هستند، اگر آسیب فیزیکی به کابل وارد شود ممکن است چند رشته همزمان آسیب ببینند.

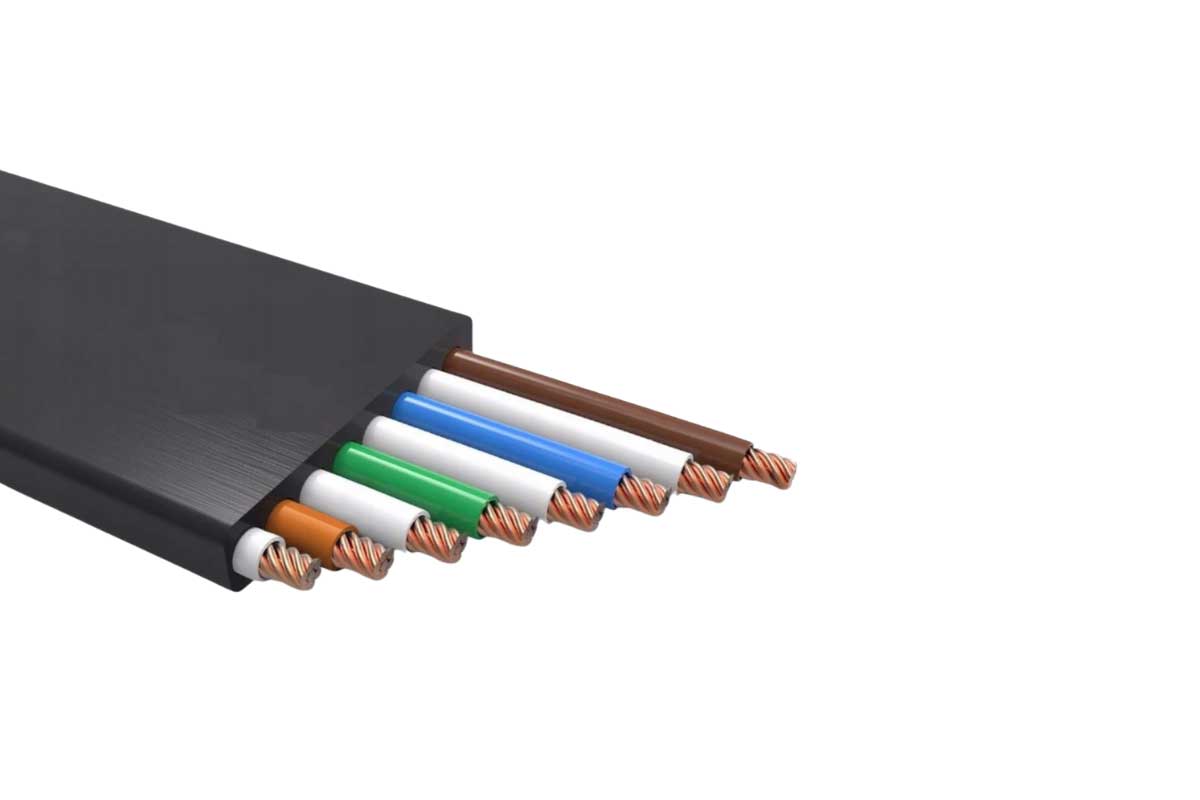

نکات مهم در انتخاب کابل تخت

برای انتخاب کابل فلت مناسب، باید به نوع پروژه، شرایط محیطی و نحوه نصب توجه شود. این کابل‌ها در مدل‌های متنوعی تولید می‌شوند و هرکدام برای کاربرد خاصی بهینه شده‌اند. بررسی دقیق مشخصات فنی، عمر مفید کابل را بالا می‌برد و از خرابی‌های ناگهانی جلوگیری می‌کند.

تعداد رشته‌ها، نوع هادی (مثل فاز، نول یا دیتا) و سطح مقطع باید متناسب با نیاز پروژه انتخاب شوند. استفاده از مس آنیل‌شده کلاس ۵ در کابل، باعث افزایش انعطاف‌پذیری و رسانایی می‌شود. محدوده ولتاژ رایج این کابل‌ها بین ۳۰۰ تا ۷۵۰ ولت است و باید با دستگاه‌های مصرفی هماهنگ باشد.
روکش PVC از نوع ST5 و وجود نخ آرامید در مدل‌های خاص، مقاومت کابل را در برابر کشش، سایش، گرما و مواد شیمیایی افزایش می‌دهد. همچنین نوع سیستم نصب (ریل، باس‌بار یا کابل‌کش) باید با انعطاف کابل سازگار باشد.
در محیط‌هایی با رطوبت، گردوغبار یا مواد روغنی، حتما باید کابلی با پوشش مقاوم انتخاب شود تا در طول زمان آسیب نبیند. انتخاب درست کابل، عملکرد سیستم را پایدارتر کرده و هزینه‌های تعمیر را کاهش می‌دهد.

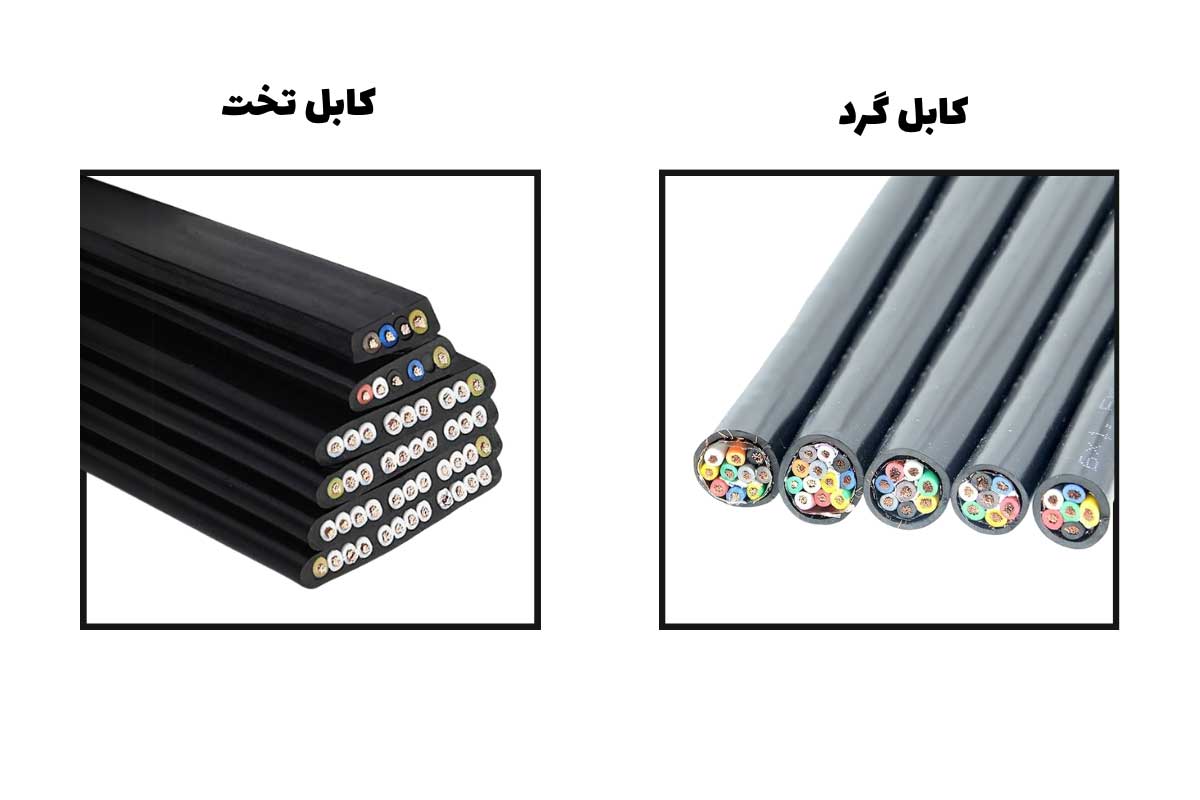

تفاوت کابل تخت و کابل گرد

کابل تخت و کابل گرد، از نظر ظاهر تفاوت مشخصی دارند، اما فرق آن‌ها فقط به شکل ظاهری محدود نمی‌شود. این دو نوع کابل، از نظر فنی، ساختاری و کاربردی نیز تفاوت‌های قابل‌توجهی دارند که باید در زمان انتخاب در نظر گرفته شوند.

جدول مقایسه کابل فلت و گرد

ویژگی‌ها	کابل گرد	کابل فلت
کاربرد	مناسب برای کابل‌کشی عمومی، مسیرهای پیچ‌دار، نصب‌های ثابت و پروژه‌های ساختمانی	مناسب برای کاربردهای متحرک و خطی مانند آسانسورها، جرثقیل‌ها، خطوط تولید و ربات‌ها
فنی و ساختار	هادی‌ها به‌صورت مارپیچی با فیلر مرکزی؛ دارای لایه‌های متنوع برای حفاظت و انعطاف بیشتر	هادی‌ها به‌صورت موازی کنار هم در یک‌لایه قرار دارند؛ روکش PVC؛ در برخی مدل‌ها دارای نخ آرامید
نحوه عملکرد	عملکرد مناسب در خمش چندجهته، مناسب برای مسیرهای دارای پیچ‌وتاب، مقاوم در برابر فشارهای محیطی	عملکرد بسیار خوب در حرکت‌های خطی، قابلیت دفع حرارت بالا، مقاوم در برابر تنش خمشی
انتقال داده	در مسیرهای طولانی‌تر احتمال تداخل بین رشته‌ها بیشتر است، مناسب برای جریان برق ثابت	انتقال پایدارتر با تداخل کمتر؛ مناسب برای دیتا و سیگنال به دلیل نویزپذیری پایین
