سینی کابل گالوانیزه چیست؟ (معرفی انوع، کاربرد و استانداردهای تولید)

از سینی کابل گالوانیزه برای نصب و محافظت از انواع سیم و کابل برق و مخابرات استفاده می‌شود. سینی‌های کابل گالوانیزه، مقاومت بالایی در برابر شرایط محیطی مانند رطوبت بسیار زیاد دارند و قابلیت تحمل وزن زیاد کابل‌ها از ویژگی‌های مهم آن‌ها است. برای گالوانیزه کردن سینی کابل از دو روش سرد و گرم استفاده می‌شود و هر یک از این روش‌ها مزایای مختص به خود را دارند.

سینی‌های کابل گالوانیزه گرم و سرد باید متناسب با شرایط محیطی، انتخاب شوند. در غیر این صورت سینی در مدت زمان کوتاهی زنگ‌ می‌زند. همچنین انتخاب اشتباه، هزینه زیادی دارد. برای همین قبل از انتخاب سینی کابل گالوانیزه باید با جزئیات انواع آن، کاربردها و نکات مهم پیش از خرید آن آشنا باشید.

سینی کابل گالوانیزه چیست؟

در پروژه‌های مختلف برق و مخابرات برای نصب اصولی و محافظت از کابل‌های روکش‌دار، از سینی کابل استفاده می‌شود. این تجهیز، باعث نظم بخشیدن به کابل‌کشی و دسترسی آسان‌تر به کابل‌ها می‌شود. این موضوع برای ایجاد تغییر و انجام تعمیرات، اهمیت بسیار زیادی دارد. در حال حاضر انواع مختلفی از سینی کابل تولید می‌شوند که می‌توانیم با در نظر گرفتن معیارهایی مانند جنس سینی، آن‌ها را دسته‌بندی کنیم که یکی از پرفروش‌ترین آن‌ها سینی کابل گالوانیزه است.

سینی کابل گالوانیزه، استیل، آلومینیوم و پی وی سی از جمله رایج‌ترین سینی‌های کابل در پروژه‌های مختلف هستند. در این میان سینی‌های کابل گالوانیزه نسبت به سایر انواع سینی، مقاومت بسیار زیادی نسبت به عوامل محیطی دارند. منظور از عوامل محیطی هم رطوبت بالا، مواد شیمیایی خورنده، گرد و غبار و حتی ضربات فیزیکی است. سینی کابل گالوانیزه از فولاد تولید شده و سپس با فلز روی پوشش داده می‌شود. همین پوشش فلز روی( با نماد zn) عامل افزایش مقاومت سینی‌های کابل گالوانیزه نسبت به رطوبت و مواد شیمیایی خورنده است.

• برای آشنایی با دیگر انواع سینی کابل و مزایا و معایب هر یک از آن‌ها مقاله “سینی کابل چیست؟ معرفی انواع سینی کابل با مزایا و کاربرد“، را بخوانید.

چرا سینی کابل گالوانیزه انتخاب مناسبی برای پروژه‌های برق و ساختمان است؟

سینی کابل گالوانیزه از فولاد ساخته می‌شود. سپس یک لایه فلز روی بر سطح این نوع سینی کابل قرار می‌گیرد. فلز روی مقاومت بسیار زیادی نسبت به رطوبت بالا و مواد شیمیایی خورنده دارد. همچنین فولادی بودن سینی‌های کابل گالوانیزه هم منجر به ایجاد یک قابلیت ویژه در تحمل وزن کابل‌های برق و مخابرات می‌شود. بر همین اساس سینی‌های کابل گالوانیزه بهترین انتخاب برای پروژه‌های برق و ساختمان، صنعتی، غیر صنعتی و نصب در فضاهای باز و سرپوشیده هستند.

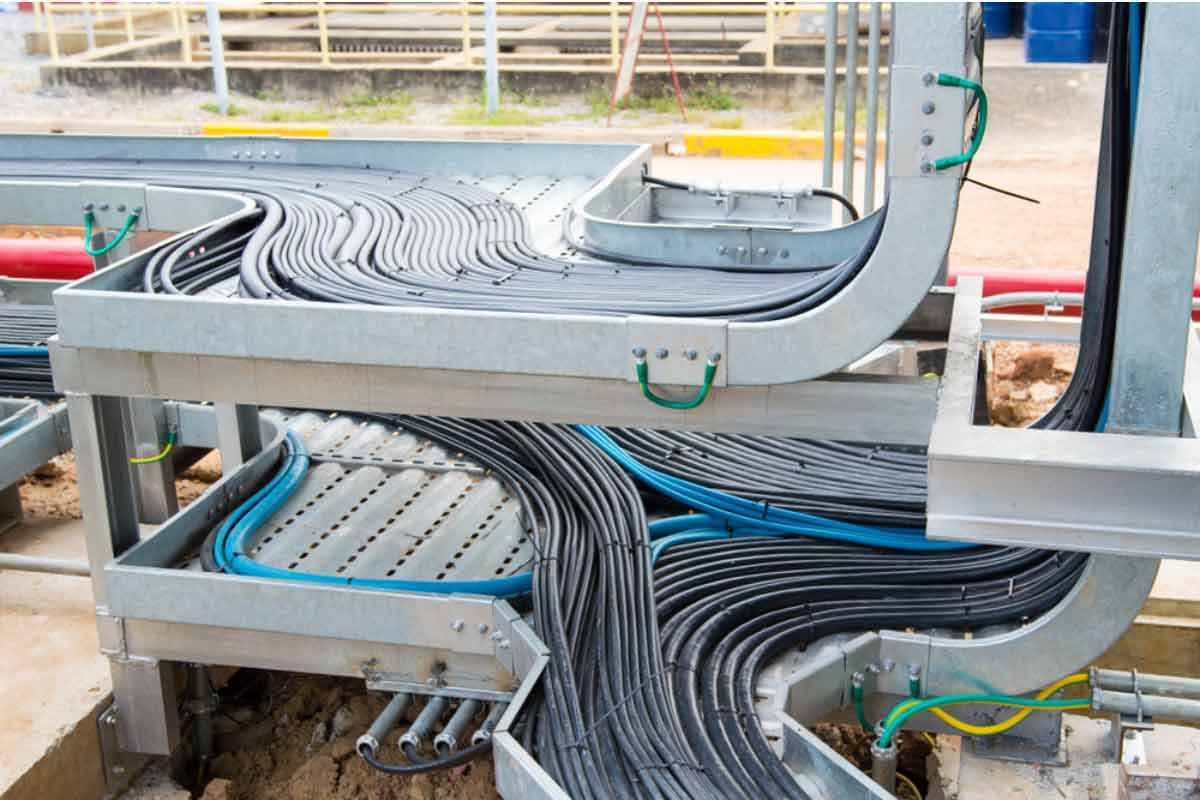

کاربرد سینی کابل گالوانیزه

سینی‌های کابل گالوانیزه برای نصب اصولی کابل، نظم بخشیدن به آن‌ها، افزایش زیبایی، تفکیک کابل‌ها و دسترسی آسان‌تر به این تجهیزات انتخاب می‌شوند. باتوجه به اینکه سینی کابل گالوانیزه مقاومت بالایی نسبت به شرایط محیطی دارد؛ از این تجهیز برای نصب در محیط‌های صنعتی، غیر صنعتی، فضای باز و سرپوشیده استفاده می‌شود. البته نوع سینی کابل گالوانیزه، یعنی سرد یا گرم، تعیین کننده محیط نصب و استفاده از این تجهیز است. به بیان دیگر سینی‌های کابل گالوانیزه گرم انتخاب مناسب‌تری برای نصب در محیط‌های صنعتی، با رطوبت زیاد، در تماس با مواد شیمیایی خورنده و فضاهای باز هستند.

انواع سینی کابل گالوانیزه

مشاهده همه

•
  سینی کابل گالوانیزه گرم عرض 25 سانتیمتر ضخامت 2 پانچ دار شاخه 2 متری
  2,861,600 تومان
•
  سینی کابل گالوانیزه گرم عرض 20 سانتیمتر ضخامت 2 پانچ دار شاخه 2 متری
  2,452,700 تومان
•

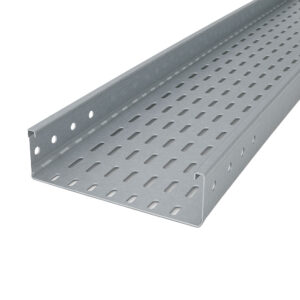

  سینی کابل گالوانیزه گرم عرض 15 سانتیمتر ضخامت 2 پانچ دار شاخه 2 متری
  2,044,000 تومان
•
  سینی کابل گالوانیزه گرم عرض 30 سانتیمتر ضخامت 1.5 پانچ دار شاخه 2 متری
  2,754,100 تومان

معرفی انواع سینی کابل گالوانیزه

برای گالوانیزه کردن سینی‌های کابل تولید شده با فولاد، از دو روش مختلف استفاده می‌شود. فرآیند گالوانیزاسیون به دو روش سرد و گرم انجام می‌شود که هر کدام از آن‌ها مزایای مختص به خود را دارند. در ادامه مطلب با سینی‌های کابل گالوانیزه گرم و سرد آشنا می‌شوید:

1_ سینی کابل گالوانیزه گرم چیست؟

بعد از انجام همه مراحل برش‌کاری، اسیدشویی و چربی‌زدایی، سینی کابل فولادی به طور کامل در وان فلز روی مذاب غوطه‌ور می‌شود. به این ترتیب همه قسمت‌های سینی کابل با فلز روی تماس داشته و پوشش داده می‌شوند. ضخامت پوشش این نوع سینی کابل در محدوده 55 تا 75 میکرون قرار دارد. رنگ سینی‌های کابل گالوانیزه گرم، تقریبا خاکستری است. ظاهر این نوع سینی کابل، خشن و زبر بوده و این موضوع نشان دهنده ضخامت بالای فلز روی است.

مقاومت سینی‌های کابل گالوانیزه گرم نسبت به رطوبت و مواد شیمیایی خورنده، بسیار بالاست. همه این عوامل باعث انتخاب سینی کابل گالوانیزه گرم برای نصب در محیط‌های صنعتی و غیر سرپوشیده می‌شوند. با این حال می‌توانید از سینی‌های کابل گالوانیزه گرم برای نصب در محیط‌های غیر صنعتی و سرپوشیده هم استفاده کنید، ولی انجام این کار صرفه اقتصادی ندارد.

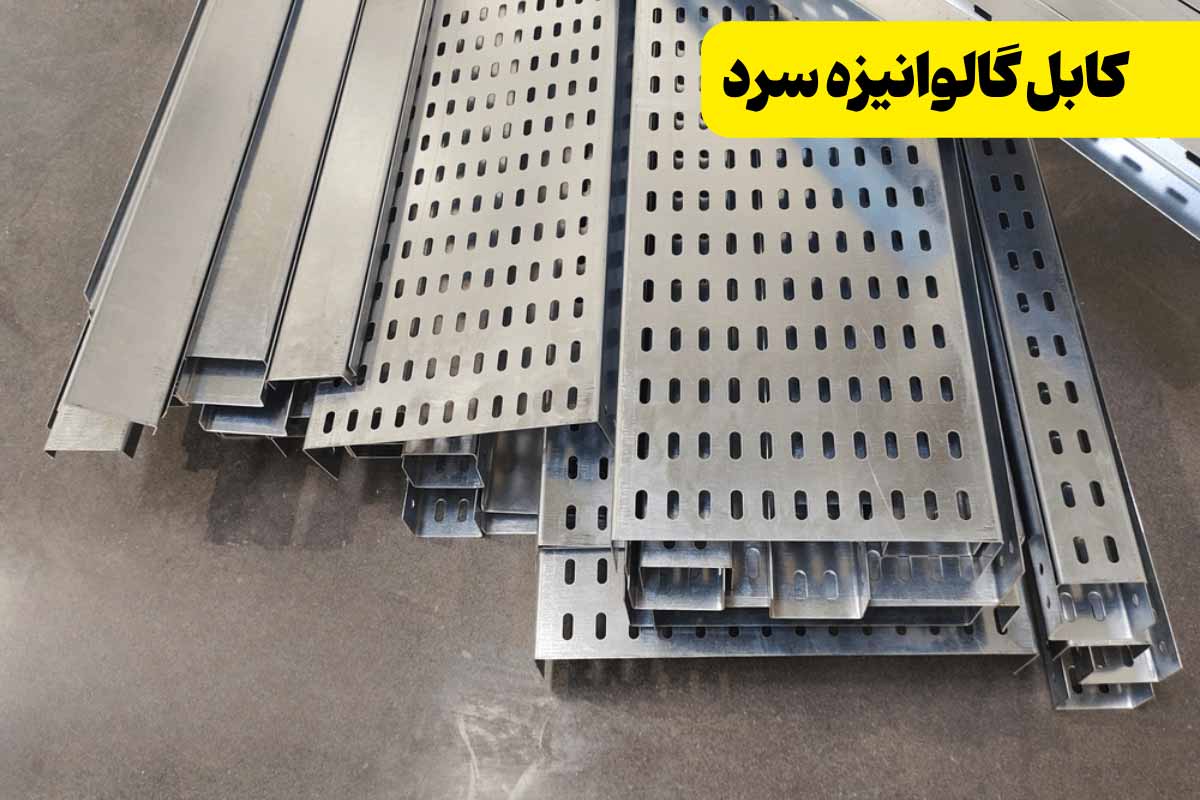

2_ سینی کابل گالوانیزه سرد چیست؟

برای تولید سینی‌های کابل گالوانیزه سرد، ابتدا سینی با استفاده از ورقه‌های فولادی ساخته می‌شود. پس از پایان مراحل ساخت، چربی‌زدایی و اسیدشویی، این سینی‌ها طی فرآیند الکتروگالوانیزاسیون با فلز روی پوشش داده خواهند شد. ضخامت پوشش سینی کابل گالوانیزه سرد در محدوده 10 تا 15 میکرون قرار دارد.

البته ممکن است لبه‌ها، پرچ‌ها و برخی از قسمت‌های این نوع سینی کابل در معرض فلز روی قرار نگیرند. علاوه بر این موضوع، ظاهر یکنواخت، براق و روشن سینی کابل گالوانیزه سرد هم باعث انتخاب این تجهیز برای محیط‌های داخلی و غیرصنعتی می‌شود. به بیان دیگر ضخامت پوشش سینی‌های کابل گالوانیزه سرد در حدی نیست که نسبت به رطوبت بسیار زیاد و مواد شیمیایی خورنده، مقاومت بالایی داشته باشد. بر همین اساس انتخاب مناسبی برای نصب در محیط‌های غیر صنعتی است.

جدول تفاوت سینی کابل گالوانیزه سرد و گرم

با توجه به اینکه روش گالوانیزه شدن سینی‌های کابل گالوانیزه یکسان نیست، تفاوت‌های مهمی میان این دو نوع سینی کابل شکل می‌گیرند. در ادامه مطلب تفاوت‌های سینی کابل گالوانیزه گرم و سرد را بررسی می‌کنیم:

1_ روش گالوانیزه شدن

سینی‌های گالوانیزه گرم و سرد به کمک دو روش مختلف، گالوانیزه می‌شوند. سینی گالوانیزه گرم پس از انجام همه مراحل ساخت و آماده‌سازی، در یک وان فلز روی مذاب غوطه ور می‌شود. انجام این کار به قرارگیری یک لایه ضخیم از فلز روی بر سطح سینی کابل منجر خواهد شد. از طرفی سینی کابل گالوانیزه سرد از طریق روش الکتروگالوانیزاسیون، پوشش داده می‌شود. نتیجه استفاده از روش گالوانیزه کردن سرد، قرارگیری یک لایه نازک از فلز روی بر سطح سینی کابل است.

2_ ضخامت پوشش سینی کابل

ضخامت فلز روی قرار گرفته بر سطح سینی‌های کابل گالوانیزه گرم، حدود 55 تا 75 میکرون است. در حالی که این عدد برای مدل‌های گالوانیزه سرد به 10 تا 15 میکرون کاهش پیدا می‌کند.

3_ ویژگی‌های ظاهری سینی کابل

ضخامت پوشش سینی کابل گالوانیزه گرم به واسطه غوطه ور شدن در فلز روی مذاب، بیشتر از مدل‌های گالوانیزه سرد است. به همین علت ظاهر نسبتا خشن و خاکستری رنگ دارد. سینی‌های کابل گالوانیزه سرد، ظاهر براق و روشن‌تری دارند.

4_ میزان مقاومت نسبت به عوامل محیطی

سینی‌های کابل گالوانیزه گرم در مقایسه با مدل‌های گالوانیزه سرد، مقاومت بیشتری نسبت به عوامل محیطی دارند. مدل‌های گالوانیزه سرد در برابر رطوبت زیاد، مواد شیمیایی خورنده و حتی تجمع گرد و غبار، مقاوم‌تر هستند. دلیل این موضوع هم به ضخامت بیشتر فلز روی قرار گرفته بر سطح سینی‌های کابل گالوانیزه گرم مربوط است.

5_ کاربرد

باتوجه به اینکه سینی کابل گالوانیزه گرم، مقاومت بیشتری نسبت به رطوبت زیاد و مواد شیمیایی خورنده دارد؛ از این نوع سینی برای نصب در محیط‌های صنعتی و غیر سرپوشیده استفاده می‌شود. ظاهر زیباتر سینی‌های کابل گالوانیزه سرد و حساسیت بیشتر آن‌ها نسبت به عوامل محیطی هم استفاده از این تجهیز را برای مصارف غیر صنعتی و نصب در محیط‌های سرپوشیده مناسب می‌کند.

6_ قیمت

ضخامت فلز روی قرار گرفته بر سطح سینی کابل گالوانیزه گرم، بیشتر از مدل‌های سرد است. به همین علت قیمت سینی‌های کابل گالوانیزه گرم نیز بالاتر است. بر همین اساس استفاده از سینی کابل گالوانیزه گرم برای محیط‌های غیر صنعتی، مقرون به صرفه نیست.

فرایند گالوانیزاسیون و تاثیر آن بر دوام سینی کابل

انواع سینی کابل در محیط‌های مختلف صنعتی، غیر صنعتی، سرپوشیده و فضای باز نصب می‌شوند. بنابراین ممکن است در معرض رطوبت بالا، مواد شیمیایی خورنده و همچنین تجمع ذرات گرد و غبار قرار بگیرند. چنانچه سینی کابل، پوشش مناسبی نداشته باشد؛ در مدت زمان کوتاهی دچار زنگ‌زدگی می‌شود. به همین علت سینی‌های کابل فولادی را گالوانیزه می‌کنند. قرارگیری یک لایه فلز روی بر سطح سینی کابل فولادی، مقاومت این تجهیز را نسبت به عوامل محیطی افزایش می‌دهد.

• نصب سینی کابل (لیست استانداردهای نصب سینی کابل)

استانداردهای تولید و کیفیت سینی کابل گالوانیزه

برای تولید سینی‌های کابل گالوانیزه استانداردهای ملی و بین المللی مختلفی تعیین شده اند. چنانچه این استانداردها برای تولید سینی کابل گالوانیزه سرد و گرم در نظر گرفته شوند، محصولات باکیفیتی عرضه خواهند شد. از جمله مهم‌ترین استانداردهای تولید سینی‌های کابل گالوانیزه می‌توانیم به IEC 61537 و NEMA VE1 و استانداردهای ملی اشاره کنیم. مطابق با استانداردهای تعیین شده برای تولید سینی‌های کابل گالوانیزه، مشخصات این تجهیزات به شرح زیر است:

• جنس ورق ساخت سینی کابل: فولاد ST37
• روش گالوانیزاسیون: گرم (غوطه ور در وان فلز روی مذاب) و سرد (الکتروگالوانیزاسیون)
• ضخامت استاندارد پوشش سینی کابل: 10 تا 75 میکرون متناسب با روش گالوانیزاسیون
• طول استاندارد سینی کابل: 2 متر
• عرض استاندارد سینی کابل: 5 تا 60 سانتی متر
• ضخامت استاندارد سینی کابل: 0.7 تا 2 میلی متر

• فرمول خم کاری سینی کابل | نحوه محاسبه خم سینی کابل

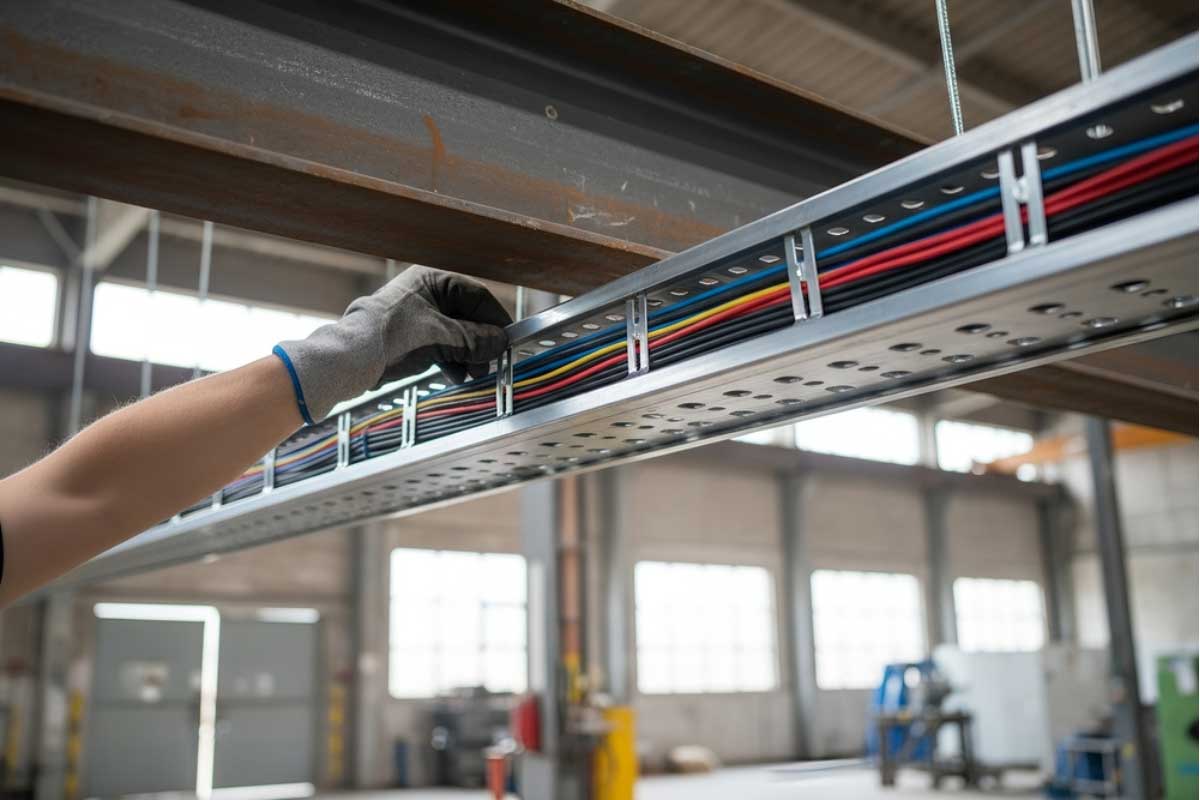

نکات مهم در هنگام انتخاب سینی کابل گالوانیزه

در پروژه‌های برق و مخابرات صنعتی و غیر صنعتی از سینی‌های کابل گالوانیزه برای نصب و محافظت از کابل‌ها استفاده می‌شود. از جمله مهم‌ترین نکات در انتخاب سینی کابل گالوانیزه عباراتند از:

• روش گالوانیزاسیون (سرد یا گرم)
• ضخامت پوشش سینی
• طول و عرض سینی
• ضخامت سینی کابل
• کیفیت ساخت
• شرایط محیط نصب سینی
• برند تولید کننده
• قیمت

بدون در نظر گرفتن این نکات، سینی‌های کابل گالوانیزه خریداری شده، کارایی لازم را نخواهند داشت. توصیه می‌کنیم برای خرید بهترین سینی کابل گالوانیزه سرد و گرم، پیش از خرید “جدول انتخاب سینی کابل | راهنمای انتخاب ابعاد مناسب سینی کابل” را بررسی و در صورت نیاز مشاوره بگیرید.

مقایسه سینی کابل گالوانیزه با سینی کابل استیل و پلاستیکی

انواع سینی کابل در جنس‌های مختلف گالوانیزه، استیل، پلاستیکی و آلومینیومی تولید می‌شوند. سینی کابل پلاستیکی یا پی وی سی مقاومت مناسبی نسبت به عوامل محیطی مانند رطوبت دارد. با این حال معمولا از سینی کابل پلاستیکی برای نصب در محیط‌های غیر صنعتی استفاده می‌شود. سینی کابل استیل هم به عنوان یک سینی کابل فلزی، مقاومت خوبی در برابر شرایط محیطی مختلف دارد.

در کنار همه این نکات، باید توجه داشته باشید که مقاوم‌ترین سینی کابل، نوع گالوانیزه است، زیرا پوششی از جنس فلز روی بر سطح آن قرار می‌گیرد. سینی کابل گالوانیزه نسبت به مدل‌های پلاستیکی و استیل، مقاومت بسیار زیادی در برابر رطوبت و مواد شیمیایی خورنده دارد. به همین علت، سینی‌های کابل گالوانیزه به ویژه مدل گرم، انتخاب صنعتگران است.
