تفاوت کابل آلومینیومی و مسی – چرا از سیم و کابل آلومینیوم به جای مس استفاده می‌شود؟

سیم و کابل یکی از پرکاربردترین و مهم‌ترین تجهیزاتی است که در صنایع مختلف به منظور انتقال جریان الکتریکی مورد استفاده قرار می‌گیرد. معمولا انواع سیم و کابل با دو هادی از جنس مس و آلومینیوم عرضه می‌شوند. هر کدام از کابل‌های مسی و آلومینیومی دارای ویژگی‌های منحصر به فردی هستند که باعث شده کاربردهای متفاوتی داشته باشند. اما درحال حاضر به دلیل برتری‌ها و ویژگی‌های منحصربه‌فرد کابل آلومینیوم، آن را جایگزین کابل مسی می‌کنند. اما چرا از سیم و کابل آلومینیوم به جای مس استفاده می‌شود؟ برای دانستن پاسخ این سوال باید تفاوت سیم مسی و آلومینیومی و شباهت‌های آن‌ها را بدانید.

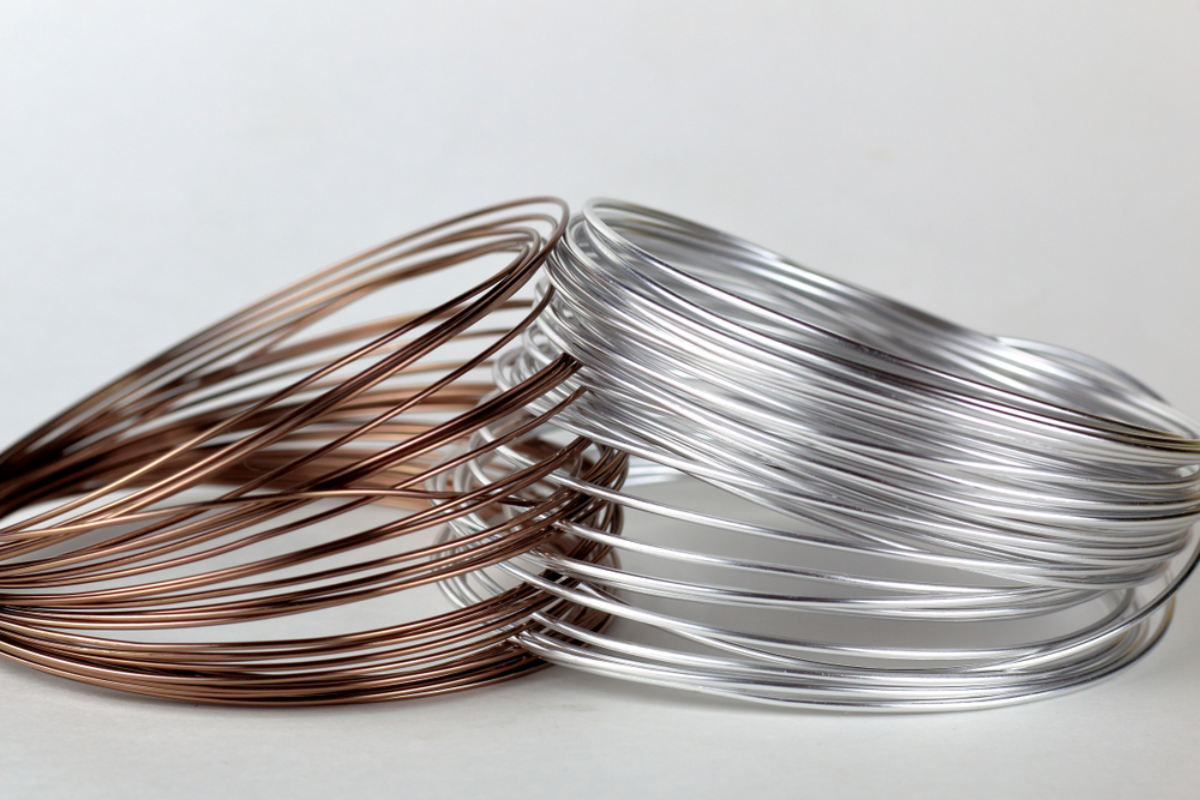

تفاوت بین کابل‌ آلومینیوم و مسی چیست؟

• هدایت الکتریکی: در زمینه هدایت الکتریکی عملکرد مس به مراتب از آلومینیوم بهتر است؛ به همین دلیل برای انتقال جریان یکسان به کابل مسی نازک‌تری نسبت به کابل آلومینیومی نیاز است.
• مقاومت در برابر خوردگی: در محیط‌های مختلف، فلز مس در مقایسه با آلومینیوم از مقاومت بالاتری برخوردار است؛ هر چند در صورت استفاده از پوشش مناسب برای آلومینیوم، این فلز نیز از مقاومت خوبی در برابر خوردگی برخوردار است.
• انعطاف‌پذیری: فلز مس نسبت به آلومینیوم انعطاف‌پذیری بالاتری دارد و به همین دلیل از نصب آسان‌تر و همچنین مقاومت بیشتر در برابر خستگی ناشی از ارتعاش و حرکت برخوردار است.
• هزینه: کابل‌های آلومینیومی نسبت به کابل‌های مسی از مواد اولیه ارزان‌تری تولید می‌شوند و همچنین فلز آلومینیوم در مقایسه با مس ارزان‌تر است.
• آسانی نصب: به طور کلی کابل‌های مسی از نصب آسان‌تری برخوردار هستند؛ زیرا کابل‌های آلومینیومی به اتصالات و ترمینال‌های مناسب نیاز دارند تا بتوان از اکسیداسیون در این کابل‌ها جلوگیری کرد.

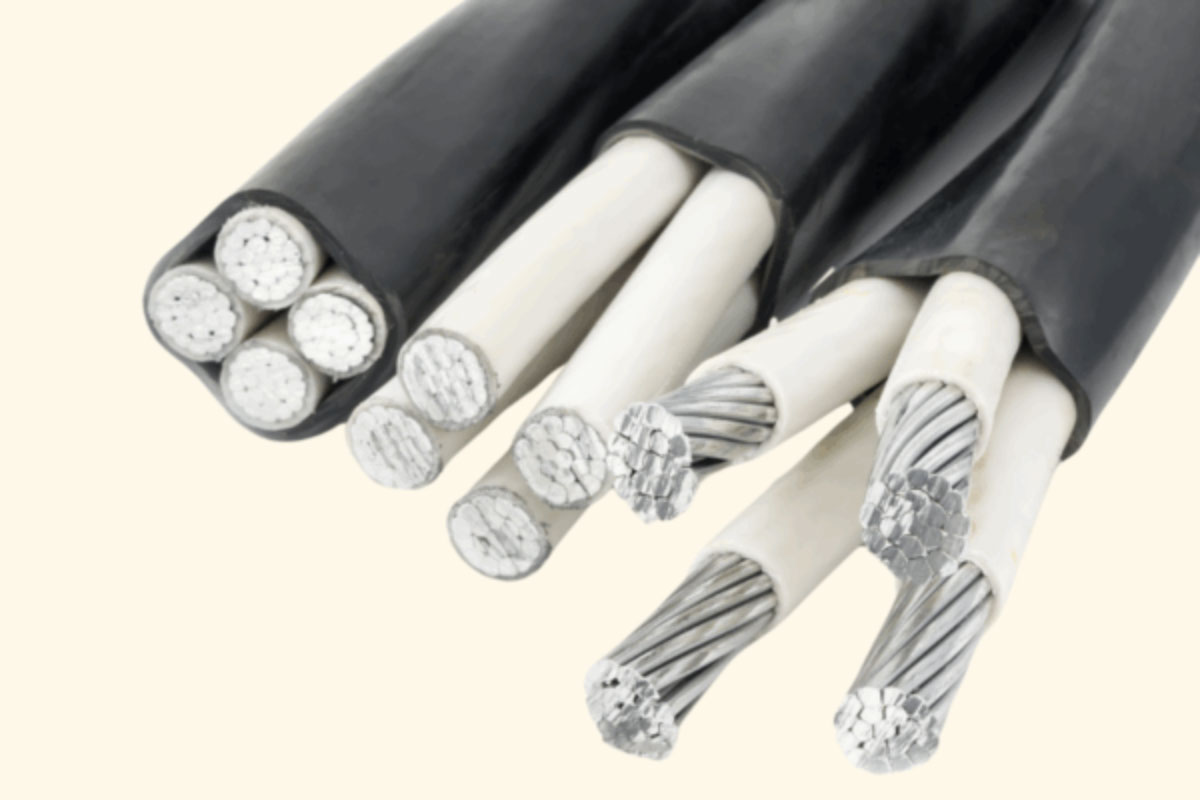

• کاربرد: از کابل‌های آلومینیومی معمولا در دسته کابل‌های قدرت و به صورت کابل‌های زمینی و هوایی که هادی مفتول دارند،‌ استفاده می‌شود. با توجه به اینکه شکنندگی آلومینیوم در مقایسه با مس بیشتر است، هرگز در کابل‌های افشان مورد استفاده قرار نمی‌گیرد و معمولا این کابل‌ها به صورت مفتول ساخته می‌شوند.
• طول عمر: دوام و مقاومت مکانیکی فلز مس در مقایسه با آلومینیوم بیشتر بوده و در صورتی که آلومینیوم در مجاورت مواد شیمیایی قرار بگیرد، با سرعت بیشتری دچار خوردگی می‌شود. در نتیجه طول عمر بالا در مس، فرق سیم مسی با آلومینیومی است.
• وزن: به طور کلی آلومینیوم در مقایسه با مس سبک‌تر بوده و به همین دلیل می‌توان از کابل‌های آلومینیومی در خطوط انتقال طولانی که به سازه‌‌های کمتری نیاز دارند استفاده و هزینه‌های حمل و نقل را کاهش داد.

محاسبه وزن مس یا آلومینیوم موجود در سیم

برای این‌که بتوانید آلومینیوم و مس موجود در هر سیم را بدست آورید باید از فرمول‌های زیر استفاده کنید:

وزن آلومینیوم موجود در کابل آلومینیومی برحسب کیلوگرم = سطح مقطع سیم * 0.27

محاسبه وزن مس موجود در کابل مسی برحسب کیلوگرم = سطح مقطع سیم * 0.89

جدول مقایسه سیم و کابل مسی و آلومینیومی

مقایسه ایمنی کابل‌ آلومینیوم و کابل‌ مسی

آیا کابل‌ آلومینیوم به اندازه کابل‌ مسی ایمن است؟ در خصوص ایمنی کابل‌های آلومینیومی در مقایسه با کابل‌های مسی باید گفت که به چند عامل وابسته است. طراحی سیستم، کیفیت مواد، نصب و نگهداری از مهم‌ترین فاکتورهایی هستند که در ایمنی کابل‌های آلومینیومی مؤثر هستند. در واقع در صورتی که کابل‌های آلومینیومی در شرایط مناسب و در صورت رعایت استانداردهایی طراحی و نصب می‌توانند به اندازه کابل‌های مسی ایمن باشند.

در گذشته مشکلاتی در خصوص استفاده از کابل‌های آلومینیومی وجود داشت؛ یکی از این مشکلات به اتصالات مربوط می‌شد که می‌توانستند در اثر اکسیداسیون و حرکت فلز، منجر به سستی اتصال و آتش‌سوزی شوند. اما در عصر نوین، اتصالات سیم و کابل‌ برای انواع کابل به‌صورت جداگانه و براساس ایمنی هریک از آن‌ها تولید می‌شود تا ریسک‌های اتصال دو کابل به یکدیگر را تا حد زیادی کاهش دهد؛ مانند کابلشو مخصوص اتصال کابل آلومینیوم.

نکته اصلی که ایمنی کابل‌های آلومینیومی را تضمین می‌کند، استفاده صحیح از کابل‌ها و همچنین کسب اطمینان از نصب آن‌ها به صورت اصولی و کارشناسی شده است. نصب کارشناسی شده به معنای استفاده از اتصالات مناسب، بکارگیری شیوه‌های مناسب نصب و پیروی از کدها و استانداردهای مربوط به تجهیزات برقی است. اتصالات در کابل‌های آلومینیومی باید محکم و در برابر گرمای ناشی از جریان الکتریکی مقاوم باشند. همچنین باید بررسی‌های دوره‌ای به منظور بررسی علائم سایش یا خستگی و همچنین کسب اطمینان از عدم وجود شل‌شدگی در اتصالات انجام شود. درصورتیکه این موارد به خوبی رعایت شود، کابل آلومینیومی گزینه‌ای ایمن برای استفاده از خطوط انتقال و توزیع برق است.

هزینه کابل‌ آلومینیوم در مقایسه با کابل‌های مسی چگونه است؟

در خصوص هزینه‌های کابل‌های آلومینیومی در مقایسه با کابل‌های مسی باید به این نکته اشاره کرد که به دلایل زیر، کابل‌های آلومینیومی از هزینه‌های به مراتب کمتری برخوردار هستند:

• قیمت مواد اولیه: ماده اولیه کابل‌های آلومینیومی یعنی فلز آلومینیوم در مقایسه با مس از قیمت کمتری برخوردار است که دلیل آن فراوانی بیشتر این فلز در پوسته زمین و هزینه‌های کمتر استخراج و فراوری است.
• وزن: کمتر بودن وزن آلومینیوم در مقایسه با مس باعث می‌شود که هزینه‌های حمل و نقل کاهش پیدا کند.
• سطح مقطع بزرکتر: آلومینیوم در مقایسه با مس از مقاومت الکتریکی بالاتری برخوردار است؛ به همین دلیل برای رسیدن به جریان مشابه کابل مسی، به کابل آلومینیومی با سطح مقطع بزرگ‌تر نیاز است. با این حال همچنان هزینه کلی آلومینیوم در مقایسه با مس کمتر است.
• میزان عرضه و تقاضا: تغییرات قیمت هر دو فلز در بازارهای جهانی می‌تواند هزینه نهایی تولید کابل را تحت تاثیر قرار دهد که تا حد زیادی به میزان عرضه و تقاضا در بازار دارد. به عنوان مثال افزایش تقاضا برای مس جهت استفاده در صنایع فناوری منجر به افزایش قیمت آن می‌شود.

به‌دلیل اختلاف قیمتی که در کابل آلومینیوم و مسی وجود دارد اغلب افراد ترجیح می‌دهند تا کابل آلومینیوم را در همه نوع سیم‌کشی جایگزین کابل مسی کنند. اما آیا می‌توان در همه شرایط و مکان‌ها سیم و کابل آلومینیوم را جایگزین سیم و کابل مسی کرد؟

کابل آلومینیوم یا کابل مسی؟

با توجه به اختلاف قیمتی که بین کابل آلومینیومی و مسی وجود دارد، انتخاب کابل نباید تنها بر اساس قیمت نهایی آن‌ها انجام شود. کاربرد، طول مسیر کابل‌کشی، موارد ایمنی، نگهداری و عمر مفید از دیگر فاکتورهایی هستند که باید مورد توجه قرار بگیرند. به عنوان مثال برخی سیستم‌های وجود دارند که نیازمند عملکرد بالا و قابلیت اطمینان در شرایط خاص هستند؛ به همین دلیل می‌توانند از کابل‌های مسی بهره بهتری ببرند. اما در مواردی که مسئله اساسی مربوط به هزینه‌ است و شرایط استفاده در اولویت قرار ندارد، کابل‌های آلومینیومی گزینه اقتصادی‌تری هستند. در واقع برای انتخاب گزینه مناسب‌تر و کم‌هزینه‌تر باید با افراد متخصص در این حوزه مشورت کرده و همه جوانب به دقت مورد توجه قرار بگیرد.

مثلا از کابل آلومینیوم نباید در سیم کشی خانه کرد. زیرا سیم آلومینیوم می‌تواند اغلب از پیچ‌های پریزهای برق، کلیدها یا چراغ‌ها جدا شود. همچنین اتصال ضعیف آن می‌تواند منجر به گرم شدن سیم شود. این گرمای فراوان باعث اکسیده شدن آلومینیوم و به طور بالقوه منجر به آتش سوزی الکتریکی خواهد شد.

در راهنمای انتخاب کابل آلومینیوم، درباره انواع کابل آلومینیوم نوشته‌ایم و کاربردهای هر یک از آن‌ها را بررسی کرده‌ایم تا بتوانید پس از تعیین محل استفاده، کابل مورد نیاز خود را خریداری کنید.

شباهت کابل آلومینیوم و مسی

در خصوص شباهت‌های کابل آلومینیوم و مس باید گفت که هر دو هادی مسی و آلومینیومی عملکرد مشابهی داشته و در خطوط انتقال و توزیع برق مورد استفاده قرار می‌گیرند. در واقع این کابل‌ها می‌توانند جریان الکتریکی مورد نیاز را از نقطه‌ای به نقطه دیگر منتقل کنند. از هر دو نوع کابل مسی و آلومینیومی می‌توان در خطوط انتقال نیرو و برق استفاده کرد اما باید به این نکته توجه کرد که در صورت نیاز به جایگزین کردن کابل آلومینیوم با کابل مس در یک مسیر و طول ثابت، به منظور دستیابی به جریان‌دهی یکسان باید از کابل آلومینیوم با سطح مقطع بزرگتر استفاده شود.

تشخیص کابل مسی از آلومینیوم

در خصوص نحوه تشخیص کابل آلومینیوم از کابل مس باید گفت که نحوه تمایز این دو کابل تقریبا ساده بوده و با در نظر گرفتن برخی خصوصیات می‌توان آن‌ها را در یک نگاه تشخیص داد:

• هادی در کابل مسی به رنگ مس بوده و در کابل آلومینیومی رنگ نقره‌ای دارد.
• کابل مسی در مقایسه با کابل آلومینیومی وزن بیشتری دارد و با در دست گرفتن آن‌ها می‌توان تفاوت را احساس کرد.
• کابل مسی در انواع افشان، نیمه‌افشان و مفتول تولید می‌شود اما کابل آلومینیومی معمولا به صورت نیمه افشان تولید و به بازار عرضه می‌شود.

مزیت‌های آلومینیوم در مقایسه با مس

• هدایت الکتریکی مناسب: اگرچه مس از آلومینیوم رسانای بهتری است، اما آلومینیوم تنها 33% ضعیف‌تر از مس عمل می‌کند.
• وزن سبک: آلومینیوم، دو برابر سبک‌تر از مس است. این مزیت، در خطوط برق فشار قوی که مسافت‌های طولانی را طی می‌کنند، نقشی حیاتی ایفا می‌کند.
• مقرون به صرفه: آلومینیوم به طور قابل توجهی ارزان‌تر از مس است. این موضوع، سیم و کابل آلومینیومی را به یک انتخاب اقتصادی برای پروژه‌های مختلف تبدیل می‌کند.
• مقاوم در برابر خوردگی: آلومینیوم به طور طبیعی یک لایه اکسید محافظ روی سطح خود ایجاد می‌کند که از آن در برابر خوردگی محافظت می‌کند. این ویژگی، عمر مفید سیم و کابل آلومینیومی را افزایش می‌دهد.
• سبک: آلومینیوم تقریباً یک سوم وزن فولاد را دارد، در حالی که به همان اندازه قوی است. این ویژگی، سیم و کابل آلومینیومی را برای کاربردهایی که وزن و فضا از اهمیت بالایی برخوردارند، مانند خطوط انتقال برق، ایده‌آل می‌کند.

کاربرد آلومینیوم در خطوط برق:

به دلیل مزیت‌های ذکر شده، از سیم‌های آلومینیومی در خطوط برق هوایی اصلی استفاده می‌شود. این سیم‌ها، با وجود سطح مقطع بزرگ‌تر، به دلیل وزن سبک‌تر، انتخابی ایده‌آل برای انتقال برق در مسافت‌های طولانی هستند.

جایگزینی مس با آلومینیوم در صنعت برق

در سرتاسر جهان، شاهد جایگزینی تدریجی سیم‌های مسی با سیم‌های آلومینیومی در صنعت برق هستیم. این تمایل به استفاده از آلومینیوم، به‌ویژه در ساخت خطوط برق جدید و بخش خطوط فشار ضعیف، به وضوح مشاهده می‌شود.

دلایل این گرایش:

• قوانین و مقررات: به عنوان مثال، قانون ملی برق در ایالات متحده آمریکا و استانداردهای جدید چین، استفاده از سیم‌کشی آلومینیومی در ساخت و سازهای جدید را الزامی می‌کنند.
• مزایای اقتصادی: آلومینیوم، ارزان‌تر و رساناتر از مس است. این مزیت، امکان انتقال برق بیشتر با استفاده از زیرساخت‌های مشابه را فراهم می‌کند. با افزایش تقاضای جهانی برای برق، شبکه‌های برق موجود با چالش‌هایی روبرو هستند. جایگزینی کابل‌ها با آلومینیوم، راه حلی مقرون به صرفه‌تر برای ارتقای این شبکه‌ها به حساب می‌آید.

پیشرفت‌های تکنولوژی:

تولیدکنندگان آلومینیوم، به طور مداوم در حال ارتقای آلیاژهای آلومینیومی برای پاسخگویی به نیازهای مهندسی برق هستند. نمونه‌ای از این پیشرفت‌ها، هادی‌های آلومینیومی و زیرکونیومی هستند که بدون نیاز به تعویض دکل‌ها، ظرفیت خطوط برق را دو برابر می‌کنند. این فناوری، در مکان‌هایی با محدودیت‌های فضایی یا مناظر صعب‌العبور، بسیار ارزشمند است.

آغاز عصر آلومینیوم در تولید سیم و کابل

در اواخر قرن نوزدهم، در شهر شیکاگو، اولین جرقه‌های جایگزینی مس با آلومینیوم در سیم‌کشی زده شد. رئیس یک ایستگاه قطار متوجه شد که دود لوکوموتیوها، سیم‌های مسی را به سرعت فرسوده می‌کنند. او به دنبال راه حلی ماندگار بود و در اقدامی جسورانه، سیم مسی یک مسیر چند صد متری از را با آلومینیوم جایگزین کرد.

چرا آلومینیوم؟

شاید دلیل انتخاب آلومینیوم به طور دقیق مشخص نباشد، اما مزایای این فلز نقره‌ای رنگ، بر کسی پوشیده نیست. آلومینیوم، با وجود رسانایی الکتریکیِ مناسب، در برابر خوردگی و فرسایش، مقاومتی مثال‌زدنی دارد.

موفقیت‌آمیز و پایدار:

با وجود افزایش تعداد قطارها در ایستگاه، سیم‌های آلومینیومی به طرز شگفت‌آوری، عملکردی پایدار و بادوام از خود نشان دادند. این اتفاق، نقطه عطفی در تاریخ سیم‌کشی بود و آلومینیوم را به عنوان جایگزینی قدرتمند برای مس معرفی کرد.

روش تولید سیم آلومینیوم

آلیاژهای آلومینیوم، به عنوان رکن اصلی سیم‌کشی مدرن، نقشی کلیدی در انتقال برق ایفا می‌کنند. سری‌های آلیاژی 1ххх، 6ххх و 8ххх، با خواص و مزایای منحصر به فرد خود، در ساخت سیم‌های آلومینیومی به کار می‌روند.

سری 8ххх، پیشگام در عمر طولانی:

استفاده از سری 8ххх در تولید سیم‌های آلومینیومی، عمر مفید آن‌ها را به بیش از 40 سال افزایش می‌دهد. این امر، به واسطه مقاومت بالا در برابر خوردگی و فرسایش، حاصل می‌شود.

مقاومت و انعطاف‌پذیری، رمز ماندگاری:

میله آلومینیومی، به عنوان ماده اولیه سیم، با قطر 9 تا 15 میلی‌متر، از استحکام و انعطاف‌پذیری بالایی برخوردار است. خم شدن و پیچیدن آسان آن، بدون ایجاد ترک، از مزایای این ماده به شمار می‌رود. تحمل بارهای ساکن قابل توجه، نشان از پایداری و استحکام مثال‌زدنی آن دارد.

تولید به روش ریخته‌گری و نورد:

تولید میله آلومینیومی از طریق ریخته‌گری و نورد مداوم انجام می‌شود. قطعه کار ریخته‌گری شده، با عبور از چندین آسیاب رول، به قطر مورد نظر می‌رسد. سپس، به صورت کویل‌های بزرگی پیچیده می‌شود و در نهایت، در دستگاه‌های سیم‌کشی، به قطرهای مختلف تبدیل می‌شود.

انواع سیم آلومینیوم در برق فشار قوی

انتخاب سیم مناسب برای خطوط برق فشار قوی، نقشی حیاتی در انتقال ایمن و کارآمد برق ایفا می‌کند. در این میان، سه نوع سیم به طور گسترده مورد استفاده قرار می‌گیرد:

1. سیم‌های ACSR:

• نوع: آلومینیومی تقویت شده با فولاد
• ساختار: هسته فولادی پیچیده شده در لایه‌های آلومینیوم
• مزایا: استحکام بالا و حفظ شکل اولیه در برابر گرما و بارهای دیگر
• معایب: وزن بالا و تلفات برق بیشتر

2. سیم‌های AAAC:

• نوع: تمام آلیاژ آلومینیوم
• مزایا: وزن سبک، مقاومت کامل در برابر خوردگی
• معایب: استحکام کمتر، افت حرارتی بیشتر

3. سیم‌های ACCC:

• نوع: هسته کامپوزیت آلومینیومی
• ساختار: هسته کربنی با رشته‌های آلومینیومی
• مزایا: استحکام بالا، وزن سبک، افت حرارتی کمتر، تلفات برق کمتر (25 تا 40 درصد)
• معایب: قیمت بالاتر

کاربردهای رایج سیم و کابل آلومینیومی

• سیم‌کشی برق: آلومینیوم به دلیل رسانایی الکتریکی بالا و قیمت مناسب، به طور گسترده به عنوان سیم برق ساختمان و در سیم‌کشی ساختمان‌ها و خطوط انتقال برق استفاده می‌شود.
• کابل‌های برق: کابل‌های آلومینیومی به دلیل مقاومت در برابر ولتاژ بالا و خوردگی، برای کاربردهای ولتاژ بالا مانند کابل برق زیرزمینی و کابل‌های دریایی مناسب هستند.
• سیم‌های تلفن: سیم‌های آلومینیومی به دلیل رسانایی الکتریکی بالا و وزن سبک، در ساخت سیم تلفن استفاده می‌شوند.
• ساخت و ساز: آلومینیوم در ساخت و ساز ساختمان‌ها برای مصارف مختلفی مانند سیم‌کشی، حصارکشی و اتصال استفاده می‌شود.
• صنعت هواپیما: آلومینیوم به دلیل نسبت استحکام به وزن بالا در ساخت هواپیماها استفاده می‌شود.
• صنعت خودرو: آلومینیوم در سیم‌کشی، اتصال و بست خودروها کاربرد دارد.

کاربردهای دیگر آلومینیوم در صنعت برق:

• جایگزینی سیم‌کشی مسی در وسایل نقلیه: این امر، به طور متوسط 12 کیلوگرم از وزن کلی خودروها می‌کاهد.
• تولید قطعات الکترونیکی و میکروالکترونیکی: آلومینیوم و آلیاژهای آن، در ساخت خازن‌ها و دیگر قطعات الکترونیکی کاربرد فراوانی دارند.
• تولید آنتن: از آلومینیوم برای ساخت انواع آنتن، از جمله آنتن‌های تلویزیون استفاده می‌شود.
• ساخت دکل‌های برق: در برخی کشورها، دکل‌های خطوط برق نیز از آلومینیوم ساخته می‌شوند.
• تولید ترانسفورماتور و موتورهای الکتریکی: آلومینیوم در ساخت ترانسفورماتورها و موتورهای ولتاژ پایین روتور به کار می‌رود.

آلومینیوم، به دلیل مزایای متعددی از جمله قیمت مناسب، رسانایی بالا، وزن سبک و قابلیت بازیافت، به عنوان جایگزینی ایده‌آل برای مس در صنعت برق مطرح شده است. پیشرفت‌های تکنولوژی و تنوع کاربردها، نویدبخش آینده‌ای روشن برای استفاده از آلومینیوم در این صنعت است.

چگونه سیم آلومینیوم را جایگزین سیم مسی کنیم؟

برای این‌که بتوانید سیم آلومینیوم را جایگزین سیم مسی کنید باید پارامترهای انتخاب سطح مقطع و جریان مجاز کابل را در نظر بگیرید و این کار باید توسط افراد متخصص انجام شود. در مقاله “سطح مقطع کابل چیست و چگونه آن را محاسبه کنیم؟” جدول محاسبه سطح مقطع کابل براساس مسافت را به طور کامل و جامع نوشته‌ایم. اگر قصد دارید در سیم‌کشی‌های خود سیم آلومینیوم را جایگزین مس کنید؛ می‌توانید از این جدول به عنوان جدول تبدیل سیم آلومینیوم به مس استفاده کنید. زیرا جریان مجاز کابل‌های مس و آلومینیوم در مسافت‌های مشخص، یکسان نیستند و جریان مجاز آن‌ها نیز براساس سطح مقطع و دیگر پارامترها تغییر می‌کند.
