صفر تا صد بانک خازنی|معرفی انواع بانک خازنی + نحوه راه‌اندازی

بانک خازنی که به آن تابلو برق خازنی نیز می‌گویند، سیستمی است که با هدف ذخیره و مدیریت انرژی الکتریکی و از مجموعه‌ای از خازن‌ها و سایر تجهیزات ساخته شده‌ است. این سیستم معمولا در شبکه‌های برق و صنایع مختلف به‌کار می‌رود و با اتصال خازن‌ها به‌صورت سری یا موازی، توانایی‌ بالایی در بهبود ضریب قدرت، تثبیت ولتاژ و کاهش تلفات انرژی دارد.

بانک‌های خازنی در نیروگاه‌ها، کارخانه‌ها و حتی در سیستم‌های انرژی تجدیدپذیر مانند انرژی خورشیدی و بادی نیز نصب می‌شوند. انواع مختلفی از بانک‌های خازنی مانند بانک‌های خازنی موازی و سری وجود دارند که هرکدام بسته به نیازهای خاص سیستم‌های الکتریکی در مصارف مختلفی بکار می‌روند. این تنوع بالا در طراحی و کاربرد‌های بانک خازنی، آن‌ها را به ابزاری مفید برای بهینه‌سازی عملکرد سیستم‌های الکتریکی و کاهش هزینه‌های مصرف انرژی تبدیل کرده‌ است. برای آشنایی بهتر با بانک خازنی و ویژگی‌های آن، ادامه این مطلب را از دست ندهید!

بانک خازنی چیست؟

بانک‌های خازنی برای اهداف مختلفی مانند اصلاح ضریب توان، تنظیم ولتاژ، فیلتر هارمونیک و حذف گذرا استفاده می‌شوند. برای آشنایی بیشتر با بانک خازنی، بهتر است نحوه کار آن را بررسی کنیم:

یک بانک خازنی، قدرت چندین خازن مختلف را برای بهبود ظرفیت ذخیره‌سازی یک سیستم الکتریکی ترکیب می‌کند. خازن از دو صفحه رسانا (از جنس آلومینیوم یا تانتالوم) تشکیل شده‌ است. این صفحات توسط یک ماده دی‌الکتریک مانند سرامیک، شیشه یا کاغذ تصفیه‌شده از هم جدا شده‌اند. کار اصلی یک خازن، ذخیره انرژی الکتریکی بین صفحات در میدان الکترواستاتیک است.

ظرفیت خازنی یا میزان باری که یک صفحه می‌تواند ذخیره کند، به عوامل مختلفی از جمله مساحت سطح صفحات، فاصله بین صفحات و خواص ماده دی‌الکتریک بستگی دارد.

زمانی که یک خازن به یک منبع تغذیه متصل می‌شود، الکترون‌ها روی صفحه‌ای که به ترمینال منفی متصل است جمع می‌شوند و این یک میدان الکترواستاتیک متراکم ایجاد می‌کند. پس از ایجاد میدان الکترواستاتیک، خازن‌ها حتی اگر از منبع انرژی جدا شوند، بار خود را حفظ می‌کنند و آن‌ها را به یک مخزن انرژی موقت تبدیل می‌کنند. نماد یا شمایل یک پایه بانک خازنی در زیر نشان داده شده‌است:

عملکرد یک بانک خازنی حول جبران توان راکتیو و اصلاح ضریب توان می‌چرخد. وظیفه اصلی این بانک‌ها، مدیریت توان راکتیو در سیستم‌های الکتریکی است که برای حفظ سطح ولتاژ و تضمین تحویل کارآمد برق ضروری است.

توان راکتیو، توانی است که بین منبع و بار نوسان می‌کند و این نوسانات عمدتا به دلیل بارهای القایی مانند موتورها و ترانسفورماتور‌ها است. بانک‌های خازنی، توان راکتیو پیش‌فاز را فراهم می‌کنند و به‌طور موثر توان راکتیو پس‌فاز را حذف می‌کنند و در‌نتیجه ضریب توان کلی سیستم را بهبود می‌بخشند.

کاربرد بانک خازنی

مهم‌ترین کاربردهای تابلو برق بانک خازنی شامل موارد زیر است:

• برای افزایش کیفیت تغذیه الکتریکی و همچنین افزایش راندمان سیستم‌های توزیع برق، صنایع تجاری و سیستم‌های انرژی تجدید‌پذیر استفاده می‌شوند.
• برای اصلاح منبع تغذیه AC در صنایعی که از موتورهای الکتریکی و ترانسفورماتورها استفاده می‌شود، بکار می‌روند.
• در رادارها، لیزرهای پالسی، ژنراتورهای مارکس، چاشنی‌ها، تفنگ‌های کویل، تحقیقات همجوشی، سلاح‌های هسته‌ای، تفنگ‌های ریلی الکترومغناطیسی و… استفاده می‌شوند.

فرق تابلو برق بانک خازنی با تابلو برق معمولی چیست؟

تابلو برق معمولی، یک سیستم الکتریکی است که برای توزیع و کنترل انرژی الکتریکی در یک ساختمان یا تاسیسات صنعتی نصب می‌شود. تابلو برق‌ها شامل اجزای مختلفی مانند کنتاکتور، فیوز، کلید مینیاتوری، رله‌ و… هستند و می‌توانند به‌صورت دستی یا خودکار عمل کنند. برخی از انواع تابلو برق‌ مانند بانک‌های خازنی شامل سیستم‌های تصحیح ضریب قدرت هستند و با این ویژگی، به بهبود کارایی انرژی و کاهش هزینه‌های برق کمک می‌کنند.

• معرفی انواع فیوز در تابلو برق و کاربردهای آن‌ها

تفاوت‌های اصلی تابلو برق بانک خازنی با تابلو برق معمولی را در جدول زیر بررسی می‌کنیم:

• راهنمای انتخاب تابلو برق (خانگی و صنعتی) + مشاوره ساخت و قیمت

انواع تابلو برق

مشاهده همه

•
  تابلو برق دیواری ابعاد 30 در 100 در 80 سانتی متری
  7,160,400 تومان
•
  تابلو برق دیواری ابعاد 30 در 100 در 70 سانتی متری
  6,739,200 تومان
•
  تابلو برق دیواری ابعاد 30 در 90 در 70 سانتی متری
  5,756,400 تومان
•
  تابلو برق دیواری ابعاد 30 در80 در60 سانتی متری
  4,914,000 تومان

مزایای استفاده از بانک خازنی

مهم‌ترین مزایای استفاده از بانک خازنی عبارتند‌از:

1. کاهش هزینه انرژی و جریمه توان راکتیو در قبوض برق

بانک‌های خازنی با بهبود ضریب قدرت و کاهش توان راکتیو مورد‌نیاز از شبکه، هزینه‌های کلی انرژی را کاهش می‌دهند. بسیاری از شرکت‌های برق برای ضریب قدرت پایین جریمه‌هایی را تعیین می‌کنند. با استفاده از بانک‌های خازنی، می‌توان از جریمه‌‌شدن جلوگیری کرد.

2. افزایش ظرفیت مفید شبکه و تجهیزات

بانک‌های خازنی با تأمین توان راکتیو محلی، ظرفیت بار شبکه و تجهیزات را افزایش می‌دهند. این به این معناست که بدون اینکه نیاز باشد زیرساخت‌های موجود را ارتقا دهید، سیستم می‌تواند بارهای بیشتری را مدیریت کند. این افزایش ظرفیت در صنایع با بارهای سنگین و متغیر بسیار مفید است.

3. بهبود ولتاژ در محل بار

بانک‌های خازنی ولتاژ در نقاط مختلف شبکه را تثبیت می‌کنند. با تأمین توان راکتیو، نوسانات ولتاژ کاهش می‌یابد. در‌نتیجه، عملکرد تجهیزات الکتریکی بهبود یافته و خطر آسیب به آن‌ها کاهش می‌یابد. ولتاژ پایدار در محل بار به افزایش کارایی و عمر تجهیزات کمک می‌کند.

4. کاهش تلفات انرژی

تلفات ناشی از مقاومت در سیم‌ها به‌طور مستقیم با جریان عبوری ارتباط دارد. با کاهش جریان، تلفات انرژی نیز کاهش می‌یابد و به صرفه‌جویی در هزینه‌های انرژی منجر می‌شود.

5. کاهش افت ولتاژ در خطوط بلند

در خطوط انتقال بلند، افت ولتاژ یک مشکل جدی به‌شمار می‌رود. بانک‌های خازنی با تأمین توان راکتیو محلی، به کاهش افت ولتاژ در این خطوط کمک می‌کنند. به این معنا که ولتاژ در انتهای خط نزدیک‌تر در حد قابل‌قبولی باقی می‌ماند.

6. فیلتر‌کردن هارمونیک‌ها

هارمونیک‌های ناخواسته می‌توانند باعث اختلال در شکل موج ولتاژ و آسیب به تجهیزات الکتریکی شوند. برخی از بانک‌های خازنی طوری طراحی شده‌اند که این هارمونیک‌ها را فیلتر کنند.

معایب بانک خازنی چیست؟

مهم‌ترین معایب بانک‌های خازنی به شرح زیر است:

• عمر کوتاه: بانک‌های خازنی عمر کمتری نسبت به سایر تجهیزات الکتریکی دارند و اگر به‌درستی استفاده و نگهداری نشوند، در بهترین حالت بین ۸ تا ۱۰ سال دوام می‌آورند.
• نیاز به روشن و خاموش‌کردن: در‌صورت تغییر بار، بانک خازنی باید روشن و خاموش شود. این کار می‌تواند باعث ایجاد نوسانات و شوک‌های الکتریکی در سیستم شود.
• خطر آسیب در ولتاژ بالا: اگر ولتاژ از حد مجاز فراتر رود، ممکن است بانک خازنی و حتی سایر تجهیزات سیستم دچار آسیب شوند.
• هزینه‌های تعمیر بالا: در‌صورت آسیب‌دیدن خازن‌ها، هزینه‌های تعمیر می‌تواند بسیار بالا باشد.
• اضافه بار: در شرایط بار کم، بانک‌های خازنی دچار اضافه بار می‌شوند. این مورد می‌تواند به تجهیزات آسیب برساند.
• مشکلات رزونانس: بانک‌های خازنی می‌توانند با بارهای غیرخطی تعامل ‌داشته‌باشند و باعث ایجاد رزونانس و آسیب به سایر تجهیزات شوند.
• افزایش هارمونیک‌ها: استفاده از بانک‌های خازنی نامناسب می‌تواند منجر به افزایش جریان‌های هارمونیک‌ در سیستم و کاهش توان شود.
• نیاز به فیلتر‌کردن هارمونیک‌ها: برای جلوگیری از مشکلات ناشی از هارمونیک‌ها، نیاز به نصب فیلترهای اضافی است که این فیلتر‌ها هزینه‌های بیشتری را به‌همراه دارند.
• نیاز به نگهداری دوره‌ای: بانک‌های خازنی نیاز به نگهداری و بررسی دوره‌ای توسط متخصص دارند.
• مشکلات در شرایط محیطی سخت: بانک‌های خازنی در شرایط محیطی سخت مانند فضاهای محدود، دماهای بالا یا رطوبت زیاد دچار مشکل می‌شوند.
• تاثیر بر تجهیزات حساس: نوسانات ولتاژ ناشی از سوئیچینگ بانک‌های خازنی بر عملکرد تجهیزات حساس تاثیر منفی می‌گذارد.
• کاهش کیفیت توان: در‌صورتی که بانک خازنی به‌درستی طراحی نشده‌باشد، می‌تواند باعث کاهش کیفیت توان و ایجاد مشکلات زیاد در عملکرد سیستم شود.
• مشکلات در بارهای متغیر: بانک‌های خازنی برای بارهای ثابت طراحی شده‌اند و برای بارهای متغیر معمولا عملکرد مناسبی ندارند.
• خطرات ایمنی: در‌صورت رعایت نکردن نکات ایمنی، می‌توانند خطراتی مانند آتش‌سوزی یا انفجار را به‌همراه ‌داشته‌باشند.
• هزینه‌های نصب بالا: هزینه‌های اولیه نصب بانک‌های خازنی کمی بالا است و حتما باید توسط متخصص انجام شود.

معرفی انواع بانک خازنی

انواع مختلفی از بانک‌های خازنی وجود دارند که هر کدام با توجه به طراحی متفاوت‌شان، برای کاربرد‌های خاصی مورد‌استفاده قرار می‌گیرند. انواع رایج بانک‌های خازنی عبارتند‌از:

1. بانک‌های خازنی ثابت

این بانک‌های خازنی صرف نظر از هرگونه تغییر در ضریب توان و بار، به‌طور مداوم توان راکتیو ارائه می‌دهند. آن‌ها به‌صورت دستی کار می‌کنند و پس از شروع به کار فعال می‌مانند.

مزایای بانک خازنی ثابت

• اقتصادی‌تر در مقایسه با نوع اتوماتیک
• کار به‌طور مداوم
• نیاز به نگهداری کمتر
• نصب و راه‌اندازی ساده‌

کاربردهای بانک خازنی ثابت

• جبران راکتیو ترانسفورماتورها
• جبران موتور تکی
• تاسیسات الکتریکی دائم کار با بار ثابت مانند روشنایی خیابان‌ها و پمپ‌ آب

2. بانک‌های خازنی اتوماتیک

این بانک‌های خازنی، توان راکتیو را ‌بر‌اساس تغییرات در پروفیل بار تامین می‌کنند. آن‌ها می‌توانند ‌بر‌اساس تعداد پله‌های مورد‌نیاز طراحی شوند و ‌بر‌اساس نوع کنترل (ولتاژ یا ضریب توان) به‌صورت خودکار عمل کنند.

مزایای بانک خازنی اتوماتیک

• کاهش نیاز به مداخله دستی
• حفظ ضریب توان بر‌اساس محدوده مورد‌نیاز
• ارائه واکنش‌دهنده‌ها مطابق با الزامات مرکز بار توسط تجهیزات

کاربردهای بانک خازنی اتوماتیک

• جبران راکتیو برای سیستم ولتاژ متوسط ​​​​برای افزایش ضریب توان
• مناسب برای مراکز بار با تغییرات توان راکتیو بالا مانند کارخانه‌ها و صنایع مختلف

3. بانک خازنی فیلتر‌دار

این نوع بانک خازنی به‌گونه‌ای طراحی شده‌ است که علاوه بر تامین توان راکتیو، هارمونیک‌های ناخواسته را نیز فیلتر می‌کند. این کار به بهبود کیفیت توان کمک می‌کند.

مزایای بانک خازنی فیلتر‌دار

• کاهش هارمونیک‌ها
• بهبود کیفیت توان
• افزایش عمر تجهیزات

کاربردهای بانک خازنی فیلتر‌دار

• سیستم‌های صنعتی با بارهای غیرخطی
• نیروگاه‌های تجدیدپذیر

4. بانک خازنی سلف‌دار

بانک خازنی سلف‌دار شامل خازن‌ها و سلف‌ها است که به‌منظور محدود‌کردن جریان هجومی، جبران توان راکتیو و بهبود ضریب قدرت استفاده می‌شود. سلف‌ها به‌عنوان یک عنصر جبران‌کننده عمل می‌کنند.

مزایای بانک خازنی سلف‌دار

• بهبود عملکرد در بارهای متغیر
• کاهش نوسانات ولتاژ

کاربردهای بانک خازنی سلف‌دار

• سیستم‌های توزیع برق
• صنایع سنگین

5. بانک خازنی فشار متوسط

این نوع بانک خازنی برای استفاده در سیستم‌های فشار متوسط طراحی شده‌ است و معمولا در ولتاژهای بین 1 تا 36 کیلوولت کار می‌کند.

مزایای بانک خازنی فشار متوسط

• مناسب برای بارهای سنگین
• بهبود کیفیت توان در شبکه‌های فشار متوسط

کاربردهای بانک خازنی فشار متوسط

• صنایع بزرگ و کارخانه‌ها
• سیستم‌های توزیع برق

6. بانک خازنی فشار ضعیف

بانک خازنی فشار ضعیف برای استفاده در سیستم‌های فشار ضعیف (زیر ۱ کیلو‌ولت) طراحی شده‌ است.

مزایای بانک خازنی فشار ضعیف

• هزینه پایین و نصب آسان
• مناسب برای بارهای کوچک

کاربردهای بانک خازنی فشار ضعیف

• ساختمان‌های مسکونی
• تاسیسات کوچک تجاری

7. بانک‌های خازنی موازی

بانک‌های خازنی موازی به‌صورت موازی با بار در نقاط خاصی از سیستم، مانند بانک‌های خازنی در پست‌ها و فیدرها، متصل می‌شوند. آن‌ها توان راکتیو پیش‌افتاده‌ای را فراهم می‌کنند که ضریب توان را بهبود می‌بخشد و تلفات خط را کاهش می‌دهد. این‌ نوع بانک‌های خازنی معمولا در محیط‌های صنعتی استفاده می‌شوند و می‌توانند ‌بر‌اساس تغییرات بار روشن یا خاموش شوند.

مزایای بانک خازنی موازی

• افزایش ظرفیت توان راکتیو
• انعطاف‌پذیری در طراحی

کاربردهای بانک خازنی موازی

• سیستم‌های توزیع برق
• صنایع با بارهای متغیر

8. بانک‌های خازنی سری

بانک‌های خازنی سری به‌صورت سری با بار متصل می‌شوند. آن‌ها امپدانس مدار را کاهش می‌دهند و به مدیریت پایداری ولتاژ کمک می‌کنند. این بانک‌ها مخصوصا در خطوط انتقال طولانی که ممکن است افت ولتاژ رخ دهد، موثر هستند.

مزایای بانک خازنی سری

• افزایش ولتاژ سیستم
• مناسب برای کاربردهای خاص

کاربردهای بانک خازنی سری

• خطوط انتقال برق
• سیستم‌های خاص با نیاز به ولتاژ بالا

چگونه بفهمیم که به بانک خازنی نیاز داریم؟

یکی از سریع‌ترین و ساده‌ترین راه‌ها برای اینکه بفهمیم به بانک خازنی نیاز داریم یا خیر، این است که به قبض برق‌مان نگاهی بیندازیم. ما زمانی از بانک خازنی استفاده می‌کنیم که توان راکتیو را از شبکه برق دریافت می‌کنیم.

در چنین شرایطی، استفاده از بانک خازنی به کمتر‌شدن جریان مصرفی، کمتر‌شدن سطح مقطع سیم‌ها و تجهیزات با رنج کمتر کمک می‌کند. در کنتور‌های دیماندی (صنعتی خاص)، توان راکتیو محاسبه می‌شود و در کنتور‌های ساختمان‌های مسکونی، این مورد لحاظ نمی‌شود. اما در قبض برق کنتور‌های صنعتی و تجاری، قسمتی به نام «ضریب زیان بدی مصرف» وجود دارد. در‌صورتی که روبروی این قسمت، عددی غیر از صفر نوشته باشد، به این معنی است که به بانک خازنی نیاز داریم.

زمانی که از بانک خازنی استفاده کنیم، توان راکتیو مستقیم از سمت بانک خازنی تامین شده و عدد مربوط به «ضریب زیان بدی مصرف» صفر می‌شود.

محل نصب بانک خازنی کجاست؟

تصمیم‌گیری در مورد محل قرارگیری بانک خازنی به عوامل مختلفی بستگی دارد. متخصصین با توجه به شرایط و موارد زیر، محل نصب تابلو بانک خازنی را مشخص می‌کنند و بانک خازنی باید دورتر از ژنراتور برق نصب شود:

1. نصب داخلی یا نصب خارجی

می‌توان تابلو بانک‌های خازنی را در داخل یا خارج از ساختمان نصب کرد. با نصب‌ در محیط داخلی ساختمان، از تجهیزات بانک خازنی محافظت می‌شود، اما باید توجه ‌داشته‌باشید که بانک خازنی به فضای کافی و تهویه خوب نیاز دارند.

نصب‌ در محیط خارجی ساختمان نیز امکان‌پذیر است، اما مسئله این است که در چنین شرایطی، بانک خازنی باید در معرض آلودگی‌های محیطی و شرایط آب و هوایی مختلف قرار گیرد و در‌نتیجه نیاز به محفظه‌های تخصصی و ملاحظات مربوط به نوسانات دما دارد.

2. اتصال الکتریکی

محل نصب بانک خازنی، نحوه اتصال آن به سیستم الکتریکی را تعیین می‌کند. گزینه‌های رایج برای اتصالات شامل اتصال موازی به تجهیزات الکتریکی موجود یا اتصال مستقیم به سمت ثانویه ترانسفورماتور برق شهری است. متخصص برق با توجه به محل نصب و شرایط، بهترین و مناسب‌ترین نحوه اتصال را مشخص می‌کند.

علت استفاده نکردن بانک خازن در کنار ژنراتور

در اینجا ما دو نوع برق داریم: برق شهر و برق ژنراتور. در حالت استاندارد، تابلوی بانک خازنی باید در مسیر ورودی برق شهر قرار بگیرد و تحت هیچ شرایطی آن را در مسیر برق ژنراتور قرار نمی‌دهیم. اما دلیل اینکه بانک خازنی را مستقیما در کنار ژنراتور قرار نمی‌دهیم چیست؟

زمانی که یک خازن را در مدار قرار می‌دهیم (رگولاتور خازن را در مدار تزریق می‌کند)، جریان هجومی زیادی در یک لحظه وارد مدار می‌شود. زمانی‌که جریان هجومی در قسمت ژنراتور باشد، خازن در مدار به‌طور مکرر قطع می‌شود؛ زیرا رگولاتور به‌صورت اتوماتیک آن را قطع و وصل می‌کند.

این جریان هجومی روی قسمت برق خروجی ژنراتور تاثیر می‌گذارد و در قسمت خروجی ژنراتور، زمانی که تثیبت‌کننده ولتاژ را در ژنراتور داریم، این جریان هجومی زیاد زمانی که تزریق می‌شود، ژنراتور دچار افت ولتاژ می‌شود و قسمت بورد تثبیت‌کننده ولتاژ سعی می‌کند که افت ولتاژ را به‌طور مکرر برطرف کند. این اتفاق به‌قدری تکرار می‌شود که قسمت روتر و استارتر در ژنراتور میدان مغناطیسی دیگر قدرت کافی برای گردش و دوران ندارند و به اصطلاح منحل می‌شوند.

معرفی تجهیزات تابلو برق بانک خازنی

تابلو بانک خازنی دارای تجهیزات متفاوتی است. هر کدام از این اجزا، با هدف خاصی در این تابلو بانک‌ها نصب می‌شوند. در ادامه، رایج‌ترین تجهیزات تابلو برق خازنی عبارتند از: خازن، کلید اتوماتیک، کنتاکتور خازنی، رگولاتور و تجهیزات حفاظتی.

1. خازن

خازن‌ اجزای اصلی بانک خازنی است و انرژی الکتریکی را در یک میدان الکتریکی ذخیره می‌کند. خازن‌ها با هدف تصحیح ضریب قدرت و فیلتر‌کردن هارمونیک‌ها مورد‌استفاده قرار می‌گیرند و در انواع مختلفی مانند خازن‌های فیلم، الکترولیتی و سرامیکی وجود دارند. هر کدام از این انواع دارای ویژگی‌ها و کاربرد‌های متفاوتی هستند. انتخاب نوع و مقدار کیلووار خازن توسط متخصص و با توجه به نوع کاربرد و ویژگی‌هایی نظیر ولتاژ مورد‌نیاز تابلو برق خازنی انجام می‌شود.

• معرفی انواع خازن و کاربرد آن‌ها + تصویر انواع خازن

انواع خازن

مشاهده همه

•
  خازن کتابی 50 کیلووار پارس فانال PFCA-SMB45
  28,248,100 تومان
•
  خازن کتابی 40 کیلووار پارس فانال PFCA-SMB45
  25,042,500 تومان
•
  خازن سیلندری 50 کیلووار پارس فانال PFCA-RMC41
  23,680,600 تومان
•
  خازن سیلندری 40 کیلووار پارس فانال PFCA-RMC41
  21,046,200 تومان

2. کنتاکتور خازنی

کنتاکتور خازنی یک سوئیچ الکتریکی است که برای کنترل قطع و وصل بانک خازنی بکار می‌رود. این کنتاکتورها به‌طور خودکار یا دستی عمل می‌کنند و به سیستم اجازه می‌دهند تا ‌بر‌اساس نیاز بار، خازن‌ها را متصل یا قطع کند.

• کنتاکتور خازنی چیست و چه تفاوتی با کنتاکتور معمولی دارد؟ + جدول کنتاکتور خازنی

انواع کنتاکتور خازنی

مشاهده همه

•
  کنتاکتور خازنی 50 کیلووار چانت مدل CJ19-9521
  10,904,800 تومان
•
  کنتاکتور خازنی 33/3 کیلووار چانت مدل CJ19-6321
  8,074,300 تومان
•

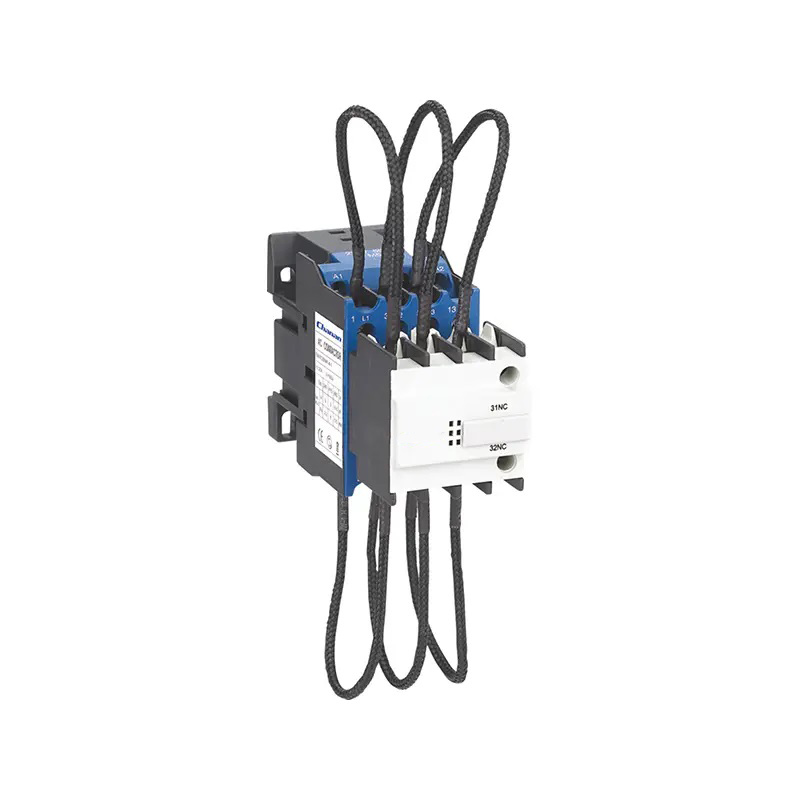

  کنتاکتور خازنی 25 کیلووار چانت مدل CJ19-4311
  3,726,000 تومان
•
  کنتاکتور خازنی 20 کیلووار چانت مدل CJ19-3211
  2,795,100 تومان

3. تجهیزات حفاظتی

تجهیزات حفاظتی تابلو بانک خازنی شامل فیوزها، رله‌ها و سوئیچ‌های ایمنی هستند که از آن‌ها برای محافظت از بانک خازنی در‌برابر شرایط غیر‌عادی مانند اضافه بار و اتصال کوتاه استفاده می‌شود. این تجهیزات به‌طور خودکار عمل کرده و در‌صورت بروز مشکل، بانک خازنی را از مدار خارج می‌کنند.

4. رگولاتور

رگولاتور یک دستگاه کنترل‌کننده است که برای تنظیم (کنترل) ولتاژ و توان راکتیو در تابلو بانک خازنی استفاده می‌شود. این دستگاه به‌طور مداوم ولتاژ و جریان را نظارت کرده و ‌بر‌اساس نیاز بار، کنتاکتور‌ها را به‌طور خودکار متصل یا قطع می‌کند.

5. کلید ورودی یا کلید اتوماتیک

کلید ورودی یا کلید اتوماتیک برای قطع و وصل‌کردن بانک خازنی در شرایط اضطراری استفاده می‌شود. این کلیدها می‌توانند به‌صورت دستی یا خودکار عمل کرده و به سیستم اجازه می‌دهند تا در شرایط مختلف بهترین عملکرد ممکن را ‌داشته‌باشند.

انواع کلید اتوماتیک

مشاهده همه

•
  کلید اتوماتیک هوایی موتوردار 3200 آمپر پارس فانال مدل PF1-3200
  328,093,500 تومان
•
  کلید اتوماتیک هوایی موتوردار 2500 آمپر پارس فانال مدل PF1-3200
  290,545,500 تومان
•
  کلید اتوماتیک کمپکت 1600 آمپر قابل تنظیم الکترونیکی هیوندای
  218,312,500 تومان
•
  کلید اتوماتیک هوایی موتوردار 2000 آمپر پارس فانال مدل PF1-2000
  209,191,500 تومان

استانداردهای نصب تابلو برق بانک خازنی

رعایت استانداردهای بانک خازنی در زمان طراحی، نصب و استفاده از آن، تضمین می‌کند که این تابلو ایمن باشد، ضریب توان را موثر اصلاح کند، به شبکه برق آسیب نزند و همچنین عمر مفید بالایی ‌داشته‌باشد. مهم‌ترین استاندارد‌های طراحی و بکارگیری از بانک خازنی ‌عبارتند‌از:

1. استانداردهای ولتاژ و سطح عایقی

بانک خازنی باید بر اساس پارامترهای زیر طراحی شود:

• تحمل ولتاژ نامی شبکه
• تحمل اضافه‌ ولتاژهای لحظه‌ای (مثل کلیدزنی یا صاعقه)

به همین دلیل، استانداردها سطح عایقی مشخص (BIL) و تلرانس ولتاژ مجاز (مثلا تا 110٪ ولتاژ نامی) را تعیین می‌کنند.

2. استاندارد ظرفیت و تلرانس خازن‌ها

توجه ‌داشته‌باشید که هیچ خازنی دقیقا ظرفیت نامی‌اش را ندارد. این استانداردها موارد زیر را مشخص می‌کنند:

• میزان انحراف مجاز ظرفیت (مثلاً 5٪± یا 10٪±)
• نحوه توزیع خازن‌ها در مراحل مختلف بانک خازنی

رعایت استاندارد‌های بالا برای جلوگیری از عدم تعادل فازها و اضافه‌بار روی بعضی خازن‌ها بسیار مهم است.

3. استاندارد حفاظت (Protection)

بانک خازنی باید در‌برابر خطاها محافظت شود. این خطا‌ها ‌عبارتند‌از:

• اتصال کوتاه داخلی خازن
• اضافه ‌جریان
• عدم تعادل فاز

استاندارد‌های حفاظت، استفاده از موارد زیر را الزام یا توصیه می‌کنند:

• فیوز داخلی یا خارجی
• رله عدم تعادل (Unbalance Relay)
• کلید قدرت مناسب برای کلید‌زنی خازن

4. استاندارد کلیدزنی و راه‌اندازی

وصل و قطع‌شدن بانک خازنی می‌تواند باعث موارد زیر شود:

• جریان هجومی شدید
• نوسانات ولتاژ

به همین دلیل، استانداردهای کلید زنی و راه‌اندازی، موارد زیر را مشخص می‌کنند:

• نوع کلید (کنتاکتور خازنی، کلید قدرت)
• استفاده از راکتور محدود‌کننده جریان هجومی
• حداقل زمان بین دو کلیدزنی متوالی

5. استاندارد هارمونیک‌ها

در شبکه‌هایی که بار غیر‌خطی دارند (مثل اینورترها و درایوها)، بانک خازنی ممکن است وارد رزونانس هارمونیکی شود. به همین دلیل، رعایت استانداردهای زیر توصیه می‌شود:

• انجام آنالیز هارمونیک قبل از نصب
• استفاده از راکتور دی‌تیون (Detuned Reactor) در‌صورت نیاز
• مشخص کردن فرکانس تنظیم رزونانس (مثلا 189Hz یا 210Hz)

6. استاندارد دما و تهویه

از آنجایی‌که خازن‌ها به دما بسیار حساس‌اند و افزایش دما منجر به کاهش شدید عمر خازن می‌شود، استانداردهای زیر تعیین شده‌اند:

• حداکثر دمای مجاز محیط
• نحوه تهویه تابلو بانک خازنی
• فاصله مناسب خازن‌ها از یکدیگر

7. استاندارد نصب و ایمنی

برای جلوگیری از خطرات جانی و آسیب به تجهیزات، استاندارد‌های زیر باید رعایت شوند:

•  بدنه فلزی بانک خازنی باید ارت مناسب ‌داشته‌باشد.
• فاصله‌های ایمن الکتریکی رعایت شود.
• پس از قطع، زمان تخلیه شارژ خازن‌ها مشخص باشد (مثلا کمتر از ۵ دقیقه).

8. استاندارد تست و بهره‌برداری

قبل و بعد از نصب، انجام تست‌های زیر توصیه می‌شود:

• تست عایقی
• اندازه‌گیری ظرفیت واقعی
• بررسی عدم تعادل جریان
• پایش دوره‌ای در زمان بهره‌برداری

عمر مفید بانک خازنی چقدر است؟

بانک‌های خازنی معمولا طول عمر طراحی‌شده‌ی بیش از ۲۰ سال دارند، اما برخی شرایط می‌تواند عمر عملیاتی آن‌ها را به میزان قابل‌توجهی کاهش داده و منجر به خرابی‌های زودرس شود. نمونه‌هایی از چنین شرایطی ‌عبارتند‌از:

• دمای عملیاتی بالا و سطوح هارمونیک که باعث تسریع پیری خازن‌ها و قطعات الکترونیکی می‌شوند.
• شرایط رزونانس که باعث خرابی عایق در داخل راکتورها شده و جریان‌های هارمونیک را تقویت می‌کنند.
• بارهای نوسانی که باعث سوئیچینگ پله‌ای مکرر خازن می‌شوند و فرسودگی سوئیچ و تنش الکتریکی و حرارتی روی خازن را افزایش می‌دهند.
• غفلت از تعمیر و نگهداری و آزمایش عملکرد مانند بررسی فیلترهای هوای ورودی و خروجی، سیم‌کشی، پیچ و ترمینال و یکپارچگی فیوز، قفل‌شدن کنتاکتور و تخریب خازن.

آموزش راه‌اندازی بانک خازنی

برای راه‌اندازی اصولی بانک خازنی، بهتر است مرحله‌به‌مرحله طبق یک چک‌لیست مشخص جلو بروید. با رعایت همین جزئیات ساده، جلوی خیلی از خرابی‌های پرهزینه بعدی گرفته می‌شود.

1. بررسی محل نصب (قبل از ورود تجهیزات)

• محیط نصب کاملا خشک باشد و هیچ نشتی آب یا رطوبتی در اطراف وجود نداشته باشد.
• تهویه مناسب برقرار باشد یا تهویه طبیعی کافی داشته باشید یا فن مناسب نصب شود.
• تابلو در معرض تابش مستقیم خورشید یا منابع حرارتی مثل کوره و دیگ بخار نباشد.
• محیط عاری از گردوغبار شدید یا بخارات و مواد خورنده باشد.
• فضای کافی برای سرویس و تعمیر در نظر گرفته شود (حداقل فاصله دسترسی رعایت شود).
• کف محل نصب کاملا تراز بوده و توان تحمل وزن تابلو را داشته باشد.
• محل نصب فاقد لرزش مکانیکی مداوم باشد.

این مرحله پایه کار است؛ اگر محیط مناسب نباشد، بهترین تجهیزات هم عمر طولانی نخواهند داشت.

2. کنترل تجهیزات قبل از نصب

• سلامت ظاهری تابلو و خازن‌ها را کنترل کنید.
• مشخصات نامی شامل توان راکتیو (kVAR)، ولتاژ و فرکانس را با سفارش مطابقت دهید.
• نقشه فنی را با تجهیزات تحویلی تطبیق دهید.
• سالم بودن کنتاکتورها و فیوزها را بررسی کنید.
• وجود مقاومت تخلیه روی خازن‌ها را کنترل کنید.
• مطمئن شوید خازن‌ها ضربه‌خورده، متورم یا دچار نشتی نشده باشند.
• کامل بودن قطعات و اتصالات را بررسی کنید.

3. نصب مکانیکی

• تابلو باید روی سطح صاف و کاملا تراز نصب شود.
• با پیچ و رول‌بولت به‌طور کامل مهار گردد.
• بین سکشن‌ها و اجزای داخلی فاصله مناسب برای تهویه رعایت شود.
• مسیر ورود و خروج هوا مسدود نشود.
• دسترسی به درب تابلو و تجهیزات داخلی راحت باشد.
• جهت صحیح نصب طبق طراحی رعایت شود.
• پلاک مشخصات تابلو در دید و قابل خواندن باشد.

4. نصب الکتریکی و سیم‌کشی

• باسبارها به‌درستی و محکم متصل شوند.
• کابل با سطح مقطع مناسب انتخاب و استفاده شود.
• تمام ترمینال‌ها و پیچ‌ها کاملا محکم شوند.
• ارت استاندارد اجرا و تست اتصال زمین انجام شود.
• فیوزها و کلیدهای حفاظتی به‌درستی نصب شوند.
• سیم‌کشی رگولاتور و ترانس جریان (CT) دقیق انجام شود.
• جهت جریان CT بررسی و صحیح بودن آن تأیید شود.
• در صورت وجود هارمونیک در شبکه، راکتور مناسب نصب گردد.

• نحوه انتخاب ترانس جریان (فرمول محاسبه ct با جدول)

5. تست‌های قبل از راه‌اندازی

• تست عایقی کابل‌ها انجام شود.
• پیوستگی مدار بررسی گردد.
• گشتاور اتصالات کنترل شود.
• توالی فاز چک شود.
• عملکرد کنتاکتورها تست شود.
• نمایشگر و تنظیمات رگولاتور بررسی گردد.
• از تخلیه کامل خازن‌ها اطمینان حاصل شود.

6. راه‌اندازی اولیه

• ابتدا برق اصلی را بدون بار وصل کنید.
• به صدای غیرعادی توجه کنید.
• پله‌های خازنی را به‌صورت مرحله‌ای فعال کنید.
• جریان هر پله را اندازه‌گیری و کنترل کنید.
• ضریب توان شبکه را پایش کنید.
• دمای داخلی تابلو را بررسی کنید.
• پارامترهای اولیه بهره‌برداری را ثبت نمایید.

7. نکات ایمنی حین کار

• قبل از هرگونه تعمیر، برق را به‌طور کامل قطع کنید.
• از دستکش و تجهیزات حفاظت فردی (PPE) استاندارد استفاده کنید.
• قبل از لمس خازن‌ها، زمان تخلیه را رعایت کنید.
• بلافاصله پس از قطع برق، خازن را ارت نکنید.
• برچسب هشدار و حفاظ مناسب روی تابلو نصب شود.

• نکته مهم: با بانک خازنی همیشه حرفه‌ای رفتار کنید؛ چون انرژی ذخیره‌شده داخل خازن حتی بعد از قطع برق هم می‌تواند خطرناک باشد.

اشتباهات پرهزینه در استفاده از بانک خازنی

رایج‌ترین اشتباهات در استفاده از بانک خازنی که منجر به هزینه‌های زیاد می‌شوند، ‌عبارتند‌از:

•  اندازه‌گیری اشتباه بانک خازنی: ظرفیت خازن‌های بانک خازنی باید ‌بر‌اساس بار میانگین و به‌درستی تخمین زده شود. در غیر این صورت، جریمه‌های توان راکتیو در قبض برق صفر نخواهد شود.
• نادیده گرفتن رزونانس و هارمونیک: در‌صورتی که از خازن‌های استاندارد در محیط‌های با هارمونیک بالا استفاده نشود، احتمال آسیب به تابلو بانک خازنی و خرابی زودرس وجود دارد.
• نصب اشتباه تجهیزات: نصب و پیکربندی نامناسب تجهیزات و سیم کشی‌های درون بانک خازنی می‌تواند منجر به خرابی تجهیزات و آسیب‌های فیزیکی و جانی شود.
• استفاده از بانک خازنی نامناسب: بانک خازنی باید با توجه به شرایط و نوع بار نصب شود. به‌عنوان مثال، در‌صورت استفاده از بانک خازنی ثابت در بار‌های متغیر، احتمال اختلال در عملکرد و خرابی افزایش می‌یابد.
• نادیده‌گرفتن نظارت و نگهداری دوره‌ای: در چنین شرایطی، مشکلات کوچک می‌توانند تبدیل به خرابی‌های بزرگ شده و هزینه‌های سرسام‌آوری را روی دست‌تان بگذارند.

روش‌های نگهداری تابلو بانک خازنی

در نگهداری تابلو بانک خازنی، اقدامات دوره‌ای و اقدامات پیشگیرانه انجام می‌شود. اقدامات دوره‌ای هر چند ماه یکبار به‌طور دقیق انجام می‌شوند. این اقدامات تقریبا شبیه به کار‌هایی است که در «چک لیست نگهداری از تابلو برق» ذکر شده‌اند. تمیز‌کردن فیلتر تهویه هوا، بررسی فیوز‌ها، آزمایش خازن‌ها، بررسی کنتاکتور‌ها، بررسی شکل ظاهری خازن‌ها و غیره جزو اقدامات دوره‌ای به‌شمار می‌روند.

اقدامات پیشگیرانه نیز برای جلوگیری از آسیب‌های احتمالی در آینده انجام می‌شوند. به‌عنوان مثال، زمانی که صدای اتصال شل کابل برق (جرقه) را می‌شنوید، باید علت آن را بررسی کرده و سریعا برای جلوگیری از آتش‌سوزی یا خرابی تجهیزات اقدام کنید.
