طریقه موف زدن کابل | آموزش اتصال دو کابل با موف
بسته به اینکه در چه پروژهای از کدام یک از انواع سیم و کابل استفاده میکنید، ممکن است لازم باشد در یک یا چند قسمت، کابلها را به هم متصل کنید. برای اتصال استاندارد کابلهای برق از قطعهای به نام موف یا دوراهه استفاده میشود.
موف، یکی از اتصالات سیم و کابل است که به سه صورت پرسی، لحیمی و پیچی نصب میشود و در سه جنس مسی، آلومینیومی و بیمتال موجود است. موفهای آلومینیومی و مسی برای اتصال کابلهای همجنس استفاده میشوند. زمانی که قصد اتصال دو کابل غیر همجنس را دارید، باید از موف بیمتال استفاده کنید.
در این مقاله، به بررسی دقیق نحوه اتصال دو کابل با موف خواهیم پرداخت. از انتخاب ابزار مناسب و آمادهسازی کابلها تا تکنیکهای مختلف اتصال و نکات ایمنی، هر آنچه که برای انجام این کار بهصورت حرفهای نیاز دارید، در این مطلب وجود دارد.
ابزارهای موردنیاز برای موف زدن کابل
قبل از اینکه برای اتصال کابل با موف دست به کار شوید، بهتر است مطمئن شوید که همه ابزار و لوازم موردنیاز را دراختیار دارید. بسته به اینکه از چه روشی برای اتصال کابلها با موف استفاده میکنید، ابزار موردنیازتان ممکن است متفاوت باشد. بهطور کلی، ابزار موردنیاز برای موف زدن کابل عبارتنداز:
- متر: برای اندازهگیری دقیق طول کابلها
- کاتر کابل: برای برش کابلها به طول مناسب
- سیمچین: برای جداکردن عایق کابل و نمایانکردن هستههای مسی یا آلومینیومی
- موف: موفهای آلومینیومی، مسی یا بیمتال (بسته به نوع کابل)
- ابزار حرارتدهی: برای اتصال کابلها با موف به روش لحیمی
- ابزار پرس: برای اتصال موفها به کابلها به روش پرسی
- پیچگوشتی: برای محکمکردن اتصالات درصورت استفاده از روش پیچی
- نوار عایق یا چسب حرارتی: برای عایقکاری و محافظت از اتصالات
- دستکش ایمنی: برای محافظت از دستها در حین کار
- عینک ایمنی: برای محافظت از چشمها در برابر ذرات و مواد شیمیایی در حین کار
برای جلوگیری از اتلاف وقت یا اتصال نادرست کابلها، توصیه میکنیم قبل از شروع کار، تمام ابزار موردنیاز را آماده کرده و از سالم بودن آنها مطمئن شوید.
مراحل و نحوه اتصال دو کابل با موف
حال که ابزار موردنیاز را آماده کردید، باید با توجه به نوع موف و نوع کابل، یکی از روشهای زیر را برای اتصال ایمن انتخاب کنید:
- موف زدن کابل به روش پیچی کابردی برای کابل افشان و نیمهافشان
- موف زدن کابل به روش لحیمی مناسب برای سیمهای نازک یا سیم افشان با جریان پایین
- موف زدن کابل به روش پرسی کاربردی و مناسب برای اتصال دو کابل قدرت با سطح مقطع بالا و کابل آلومینیوم یا مسی تکسیم یا چند رشتهای
انواع موف
-
موف آلومینیومی سایز 16 کلوته15,100 تومان -
موف آلومینیومی سایز 25 کلوته16,200 تومان -
موف مسی سایز 6 کلوته18,400 تومان -
موف آلومینیومی سایز 35 کلوته23,300 تومان

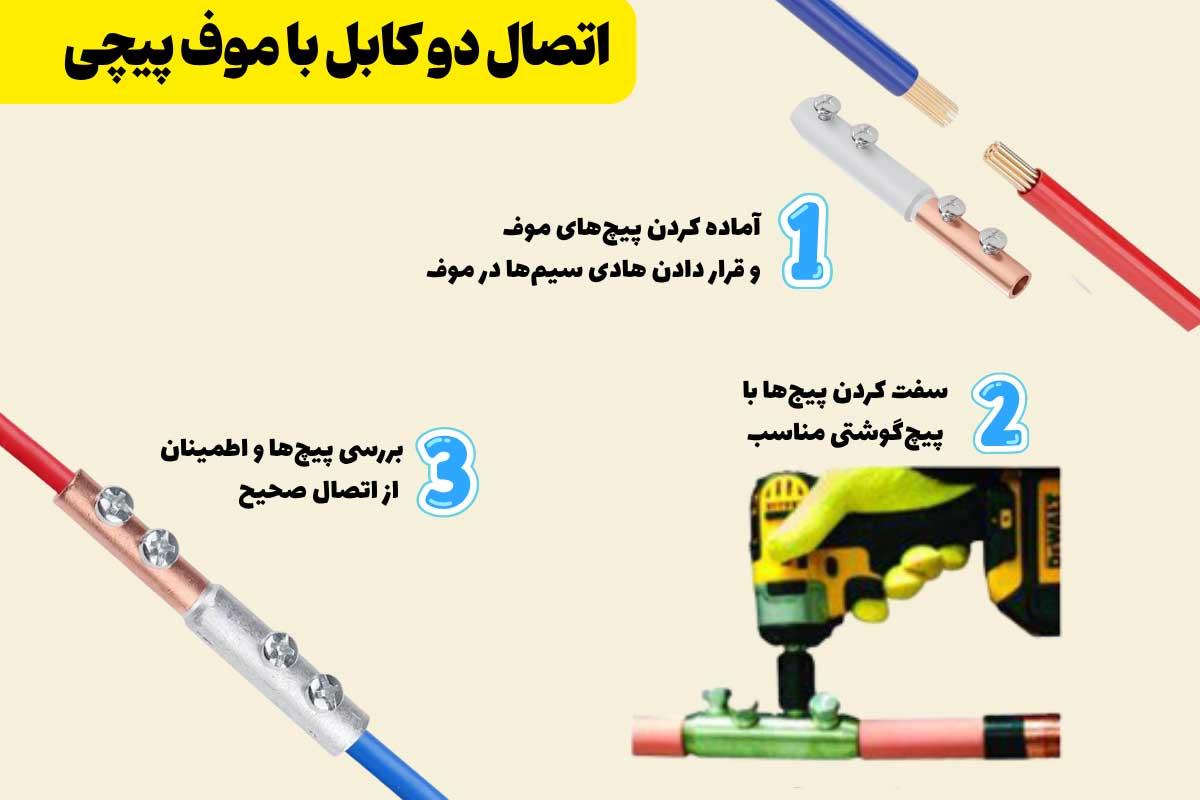

نحوه اتصال موف پیچی
در اینجا، مراحل نحوه اتصال دو کابل با موف پیچی را آموزش میدهیم.
1. آمادهسازی پیچها
تمام پیچها را به عقب بکشید (اما آنها را کاملا خارج نکنید) تا فضای کافی برای هادی در بدنه موف فراهم شود.
هشدار: از خارجکردن کامل پیچها از بدنه موف خودداری کنید. این کار میتواند منجر به خرابشدن دندهها و مشکلات جدی در اتصال کابلها به یکدیگر شود.
2. واردکردن هادی
هادی را بهآرامی به داخل بدنه موف اتصال کابل وارد کنید. برای نصب صحیح، باید هیچ فاصلهای بین عایق و بدنه موف وجود نداشتهباشد. سپس پیچها را در یک فرآیند سه مرحلهای سفت کنید:

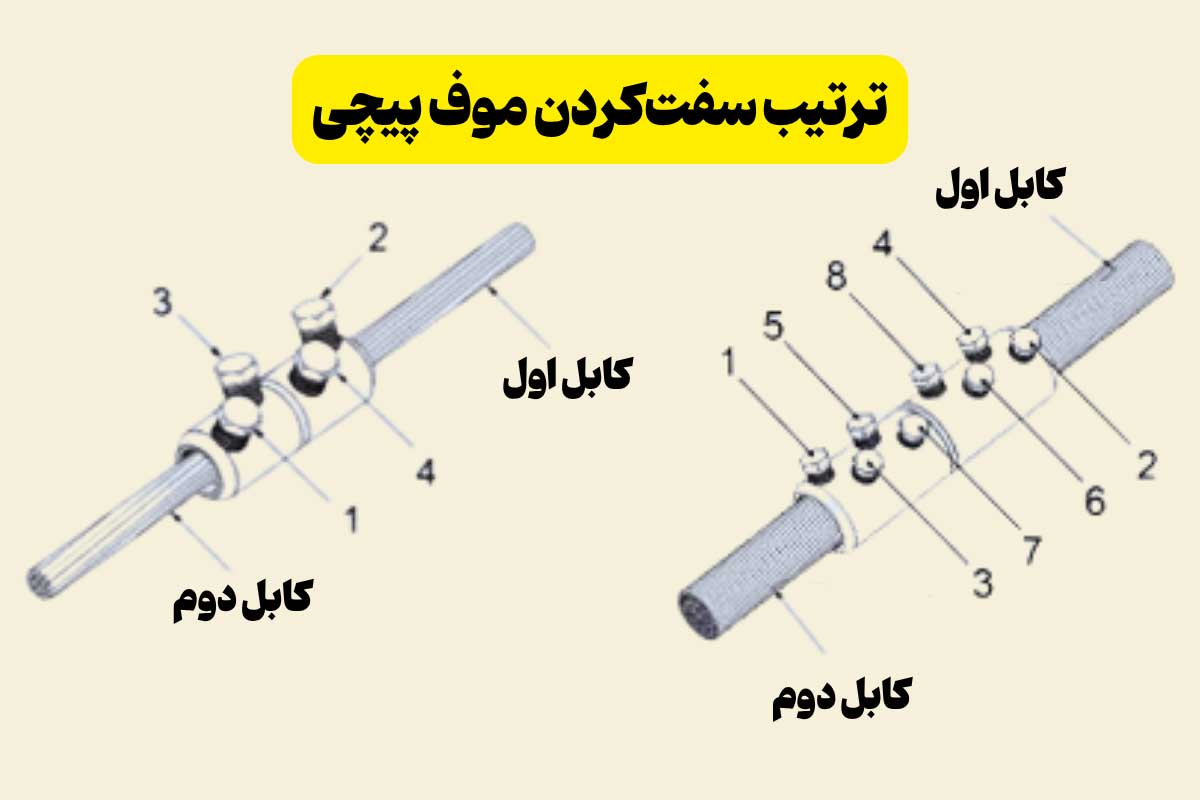

- پیچها را با دست سفت کنید تا هادی بهطور محکم در جای خود قرار گیرد. ترتیب سفتکردن را طبق تصویر زیر دنبال کنید.
- با استفاده از یک آچار ضربهای بیسیم، به هر پیچ یک ثانیه فشار وارد کنید (معادل 1.5 دور پیچ با یک آچار معمولی) و ترتیب سفتکردن را طبق شکل زیر تکرار کنید. در این مرحله، پیچها باید بدون محکمشدن سر جای خود باقی بمانند.
- دوباره ترتیب سفتکردن را به ترتیب و طبق تصویر تکرار کنید و هر پیچ را تا زمانی که سر پیچ محکم شود، سفت کنید.
3. بررسی و صافکردن لبههای تیز
پس از اتمام نصب، لبههای تیز پیچهای بیرونزده را با استفاده از کاغذ اکسید آلومینیوم یا سوهان بهآرامی صاف کنید. در نهایت، موف را تمیز کنید تا هرگونه ذره اضافی از بین برود و از ایمنی و کیفیت اتصال مطمئن شوید. در نهایت کابلها را بررسی کرده و از صحیح بودن اتصالات مطمئن شوید.

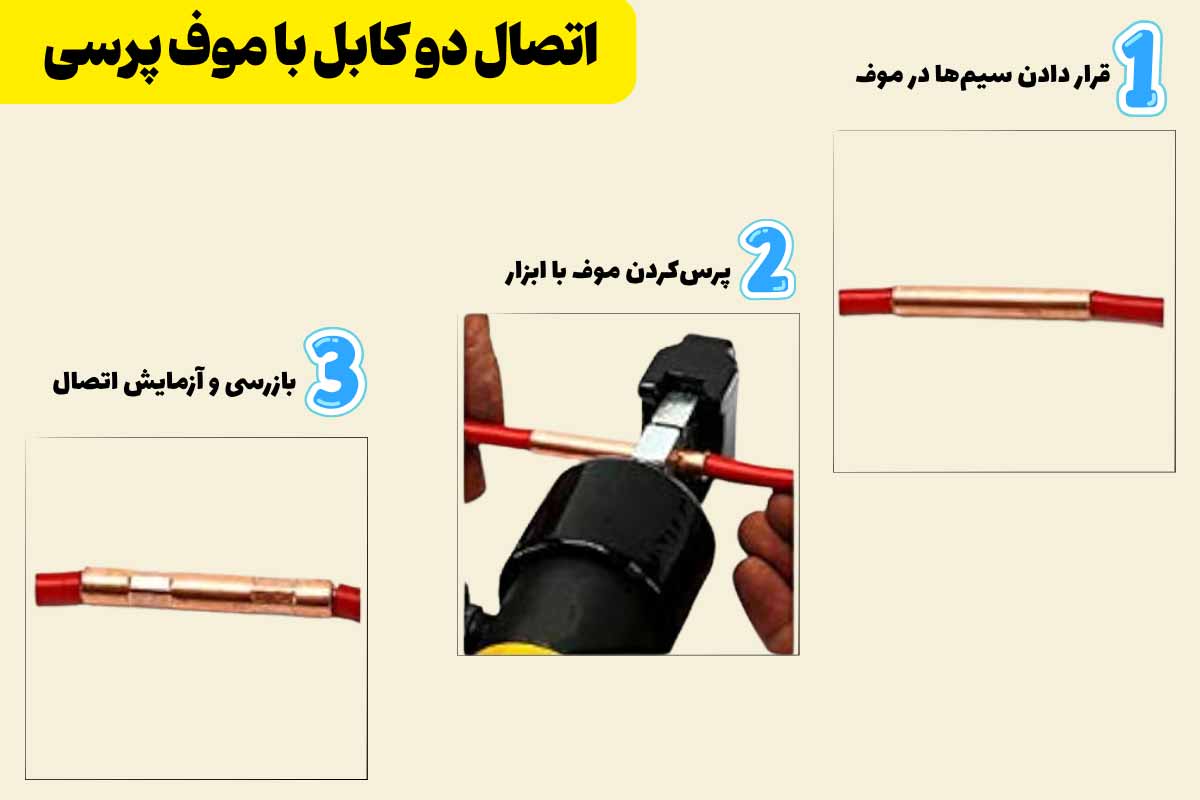

نحوه اتصال موف پرسی
برای موف زدن کابل با استفاده از موف پرسی باید مراحل زیر را به درستی انجام دهید.
1. آمادهسازی کابلها
برای شروع اتصال دو کابل، اولین قدم این است که با استفاده از کاتر یا سیم چین، لبههای عایق دو کابل را بهآرامی جدا کنید. برای اینکار، باید کابلها را براساس اندازه و کاربردشان برش دهید. توصیه میشود که حدود ۷.۵ سانتیمتر از عایق کابل را جدا کنید. در این مرحله، باید بسیار احتیاط کنید تا هیچ رشته سیمی آسیب نبیند. مطمئن شوید که سیمهای نمایان شده بهدرستی در موف پرسی جا میگیرند و از طرف دیگر بیرون نمیزنند، اما همچنین باید به اندازه کافی بلند باشند تا بهدرستی در موف قرار گیرند.
2. انتخاب موف پرسی مناسب
مرحله بعدی، انتخاب موف پرسی مناسب است. این نوع موفها استوانهای شکل هستند و اطمینان میدهند که هر سیم از یک طرف وارد میشود تا اتصال خطی برقرار شود. همچنین مهم است که اطمینان حاصل کنید موف پرسی که خریداری میکنید برای اندازه سیم شما مناسب است.
3. قرار دادن سیمها در موف
پس از انتخاب موف پرسی مناسب، انتهای عایقزده یکی از سیم را بهطور کامل در یک طرف موف وارد کنید. سیم دیگر را به همین روش در طرف دیگر موف پرسی قرار دهید. این کار به شما کمک میکند تا اتصال محکمی بین دو سیم برقرار کنید.
4. پرسکردن موف کابل برق
حالا نوبت به استفاده از ابزار پرسی میرسد. موف را در شکاف مناسب ابزار پرسی خود قرار دهید. بیشتر ابزارهای پرسی دارای شکافهای کدگذاریشده با رنگ مخصوص هستند که با اندازههای استاندارد موفها مطابقت دارند. با استفاده از این ابزار، موف را بر روی سیم سفت کنید و با کشیدن دستهها، فشار زیادی به آن وارد کنید. در این مرحله، مراقب باشید که هر دو انتهای موف را پرسی کنید تا دو کابل بهطور موثر نگه داشته شوند. اگر اتصال بهدرستی انجام شود، نیروی پرسی به قدری بالا خواهد بود که نمیتوانید اتصال را با نیروی کم جدا کنید.
5. بازرسی و آزمایش اتصال
درنهایت، بررسی کنید که سیمها بهدرستی در داخل موف قرار گرفتهاند. میتوانید از لوله حرارتی بر روی ناحیه کار خود استفاده کنید تا ناحیه محافظتشده در بخش پرسیشده را تقویت کنید. لوله را بر روی موف بکشید و از یک سشوار حرارتی برای کوچککردن لوله استفاده کنید تا عایقکاری تکمیل شود. با این کار، شما یک اتصال ایمن و مطمئن خواهید داشت که میتواند دربرابر شرایط مختلف مقاومت کند.

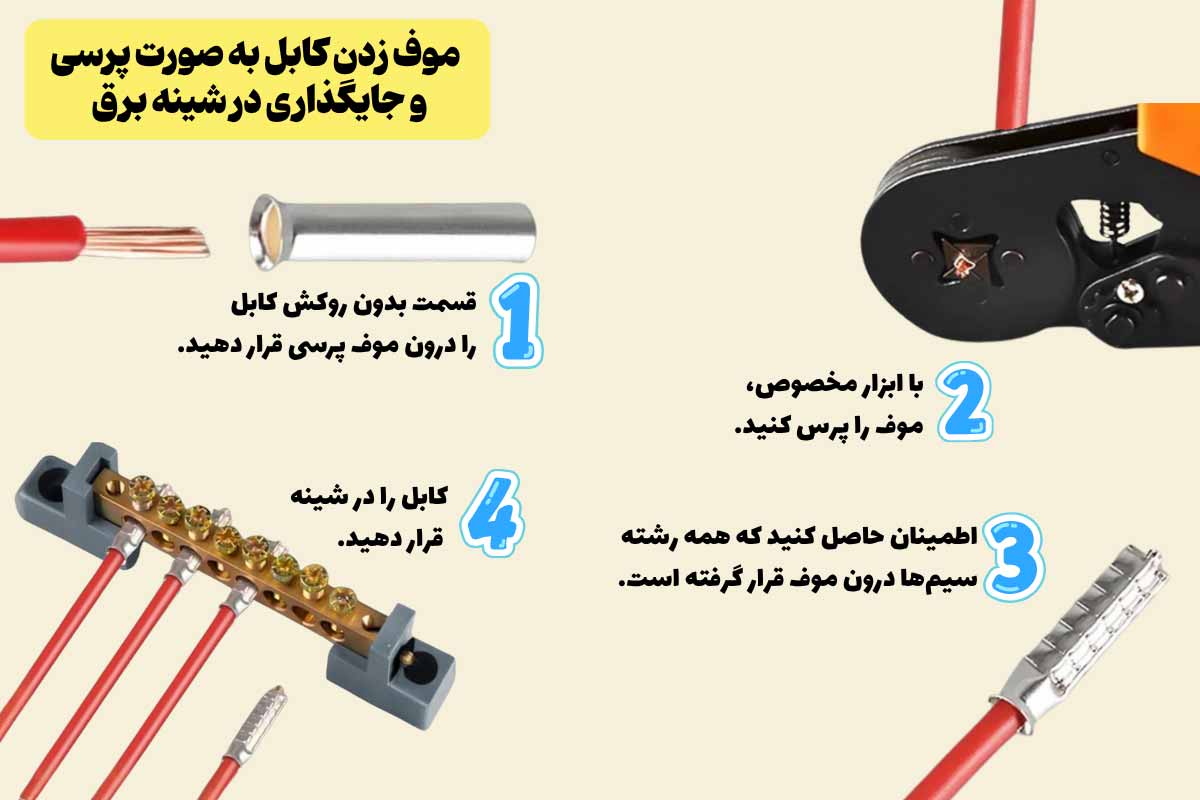

نکته: موف زدن پرسی فقط برای اتصال دو کابل به یکدیگر کاربرد ندارد بلکه قبل از قرار دادن کابل در شینه برق برای اتصال ایمن کابلها، موف میزنند. آموزش تصویری موف زدن کابل به صورت پرسی و جایگذاری آن در شینه برق به شرح زیر است:

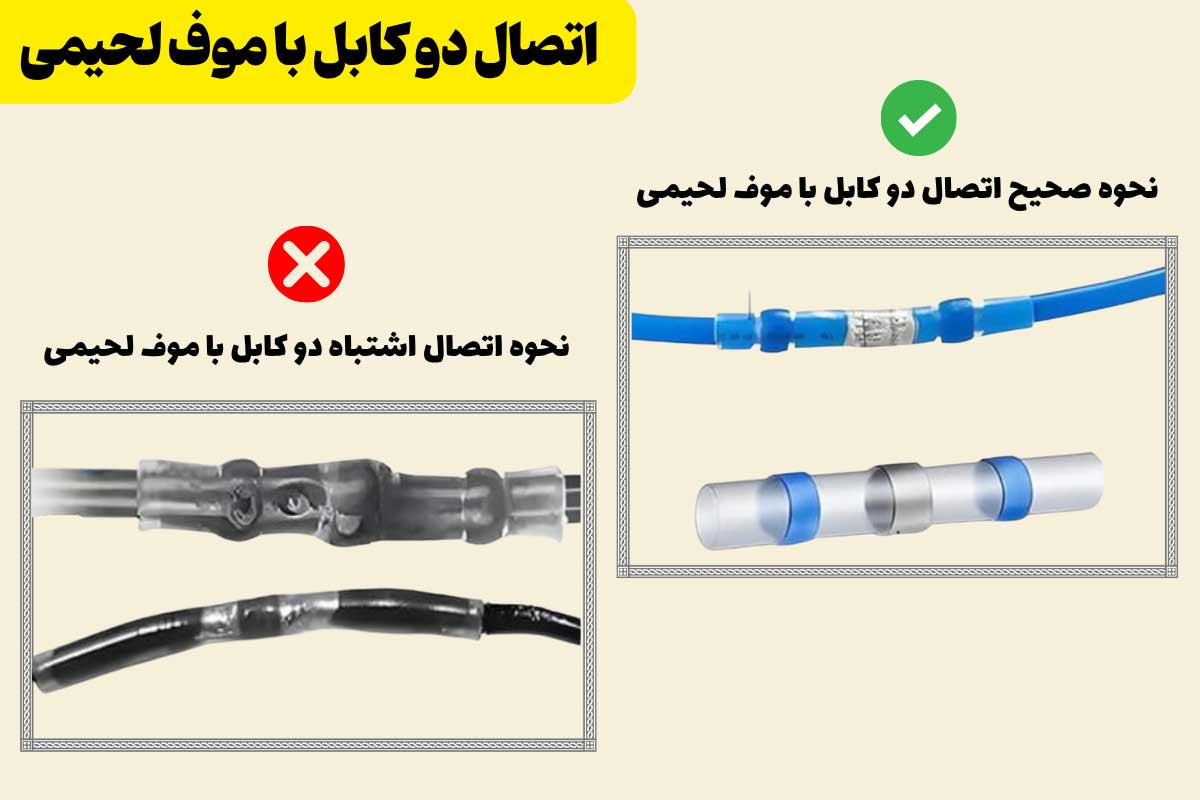

نحوه اتصال موف لحیمی
موف سیم برق لحیمی دارای یک حلقه لحیم با نقطه ذوب پایین است که به محض حرارت گرفتن با هویه یا سشوار، ذوب میشود و اتصالات را از درون موف محکم میکند. درنتیجه، با این موف ما یک اتصال لحیمشده، آببندیشده و عایقبندیشده داریم که در یک مرحله ایجاد میشود.
استفاده از موفهای لحیمی بسیار ساده است. در اینجا، فرآیند اتصال دو سیم را با یک مثال ساده توضیح میدهیم. این مراحل برای تعمیر یک سیم شکسته یا طویلکردن یک سیم نیز کاربرد دارد. برای ایجاد یک اتصال لحیمی مناسب، مراحل زیر را دنبال کنید:
1. آمادهسازی سیمها
ابتدا عایق انتهای دو سیمی که میخواهید به هم متصل کنید را جدا کنید. حدود 8 تا 10 میلیمتر از عایق هر سیم را بردارید. اگر سیم مسی است، مطمئن شوید که مس خالص نمایان شده است. اگر سیمها رشتهای هستند، انتهای سیمها را کمی بپیچید تا در کنار هم ثابت بمانند. نیازی به لحیمکاری پیشین سیمها نیست؛ فقط باید عریان باشند.
2. انتخاب موف مناسب و قرار دادن آن
یک موف لحیمی متناسب با اندازه سیم انتخاب کنید. دقت کنید که سیم باید بهراحتی در موف جا بگیرد؛ اگر خیلی شل است، به موف کوچکتری نیاز دارید. موف را بر روی یکی از سیمها قرار دهید و آن را چند سانتیمتر به سمت پایین بکشید تا از انتهای عایق دور باشد.
3. اتصال انتهای سیمها
دو انتهای سیمهای عایقزده را روی هم قرار دهید. برای اتصال انتها به انتها، سیمها را بهگونهای همراستا کنید که بخشهای نمایان بهطور هممرکز روی هم قرار بگیرند. کمی سیمها را به هم بپیچید تا اتصال مکانیکی برقرار شود.
4. لحیمکاری موف
موف را در شکاف مناسب لحیم قرار دهید. مطمئن شوید که هر دو انتهای موف بهخوبی روی لحیم قرار دارند.
5. اعمال حرارت بهطور یکنواخت
با استفاده از سشوار حرارتی، موف را گرم کنید. حرارت را بهآرامی بر روی موف بکشید تا عایق بهدرستی جمع شود و لحیم ذوب شود. این کار باید بهگونهای انجام شود که حرارت بهطور یکنواخت توزیع شود.
6. خنک شدن موف
پس از ذوبشدن لحیم، حرارت را بردارید و اجازه دهید اتصال بهطور طبیعی خنک شود. در این مرحله، از حرکت دادن یا کشیدن سیمها خودداری کنید تا لحیم بهدرستی سخت شود.
7. بازرسی اتصال نهایی
پس از خنکشدن، اتصال را بررسی کنید. عایق باید بهطور کامل جمع شده و هیچ شکاف یا حبابی نداشتهباشد. دقت کنید که لحیم باید بهدرستی در بین رشتههای سیم نفوذ کرده باشد و هیچ مسی نمایان نباشد. با یک تست کشش ملایم، مطمئن شوید که اتصال محکم است.
اگر لحیم بهطور کامل ذوب نشدهباشد، میتوانید دوباره حرارت را اعمال کنید. درصورت بروز مشکل، بهتر است اتصال را برش دهید و دوباره اینکار را با یک موف جدید انجام دهید.
انواع اتصالات سیم و کابل
-
وایرشو دو شاخه سایز 1.5 حفره 4 بسته 100 عددی244,500 تومان
-
وارنیش حرارتی سایز 28,300 تومان
-
وارنیش حرارتی سایز 313,000 تومان
-
موف آلومینیومی سایز 16 کلوته15,100 تومان
روشهای مختلف موف زدن کابل
بسته به اینکه چند کابل باید متصل شوند و طول و قطر این کابلها چقدر است، از روشهای مختلفی برای موف زدن کابل استفاده میشود. رایجترین روشهای موف زدن کابل عبارتنداز:
1. موف زدن ساده
موف زدن ساده یکی از روشهای پرکاربرد برای اتصال دو سیم/کابل است. در این روش، ابتدا عایق انتهای دو سیم را جدا کرده و سپس باید آنها را به هم متصل کنید. برای ایجاد یک اتصال محکم، در این روش، موفهای پرسی یا لحیمی کاربردی هستند. این روش به دلیل سادگی و کارایی بالا، در بسیاری از پروژههای الکتریکی بکار میرود و به شما این امکان را میدهد که اتصالاتی مطمئن و ایمن ایجاد کنید.
2. موف زدن چندگانه
موف زدن چندگانه یک تکنیک کارآمد برای اتصال همزمان چندین سیم/کابل به یکدیگر است. این روش معمولا در سیستمهای الکتریکی پیچیده یا زمانی که نیاز به ایجاد انشعابهای متعدد از یک منبع تغذیه دارید، استفاده میشود. برای شروع، عایق انتهای تمام سیمها باید جدا شوند و سپس آنهایی که قرار است به هم متصل شوند را درون موف مخصوص قرار داده و محکم کنید. این روش به شما این امکان را میدهد که از اتصالات شل و ناامن جلوگیری کرده و در عین حال، ظاهری مرتب و سازمانیافته به سیستم الکتریکی پیچیده خود ببخشید.
3. موف زدن عایق دار
موف زدن عایق دار به معنای استفاده از موفهایی است که دارای عایق حرارتی ساده هستند. این نوع موفها برای جلوگیری از تماس سیمهای عریان با یکدیگر و محافظت از اتصالات دربرابر رطوبت و خوردگی طراحی شدهاند. پس از اتصال سیمها و لحیمکاری یا پرسیکردن آنها، از این لولههای حرارتی برای عایقکاری استفاده میشود. با اعمال حرارت با سشوار، این لولهها به دور اتصالات جمع میشوند و یک عایق محکم و ایمن ایجاد میکنند. استفاده از این روش در محیطهای مرطوب یا شرایط سخت به شما اطمینان میدهد که اتصالات شما دربرابر عوامل محیطی مقاوم خواهند بود.
