چگونه کابل برق را ببریم؟ معرفی ابزارهای برش سیم و کابل

با افزایش استفاده از تجهیزات الکتریکی و نیاز به تعمیرات و تغییرات در سیستم‌های برقی، دانستن روش‌های صحیح بریدن کابل برق برای برقکار حرفه‌ای و حتی افراد عادی به یک ضرورت تبدیل شده‌ است. بریدن کابل برق یکی از مهارت‌های اساسی در کارهای برقی است که نیاز به‌ دقت و احتیاط بسیار زیادی دارد. در این فرآیند، علاوه‌بر‌اینکه باید از ابزارهای برش مناسب استفاده شود، توجه به نکات ایمنی نیز از اهمیت ویژه‌ای برخوردار است.

اکثر افراد به این مورد توجه نمی‌کنند که برای بریدن کابل برق، تمام مراحل؛ از انتخاب ابزار برش برای انواع سیم و کابل گرفته تا نکات ایمنی، بسیار مهم هستند. به‌دلیل اهمیت بالای این موضوع، در این مقاله به معرفی ابزارهای برش سیم و کابل و مراحل و تکنیک‌های صحیح بریدن کابل برق خواهیم پرداخت تا با این مهارت ضروری آشنا شده و تا حد ممکن از خطرات احتمالی جلوگیری کنید.

معرفی ابزارهای برش سیم و کابل برق

بریدن کابل برق نیازمند استفاده از ابزارهای مناسب است. در حال حاضر، ابزار‌های مختلفی برای بریدن سیم و کابل وجود دارد که هر کدام برای برش نوع خاصی از انواع سیم و کابل ساختمان طراحی شده‌اند. برخی از پر‌کاربرد‌ترین ابزارهای مورد‌نیاز برای بریدن کابل‌های برق عبارتند از:

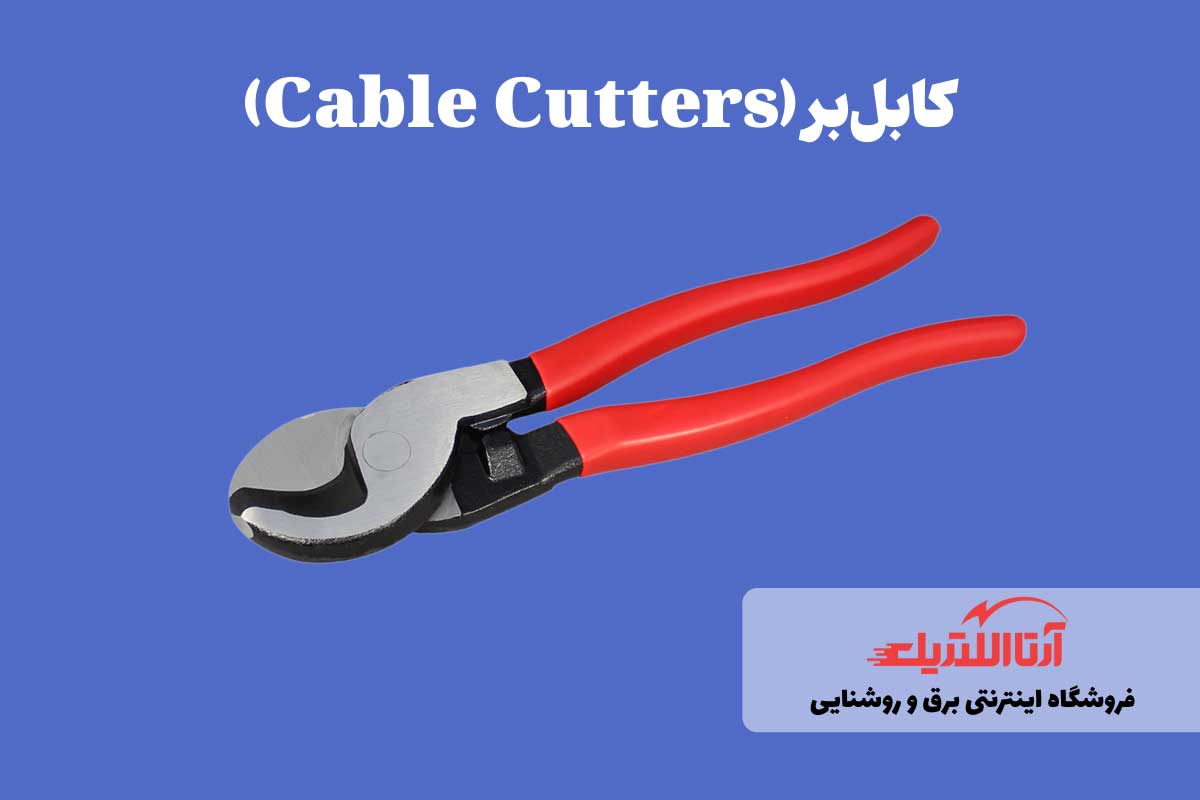

1. کابل‌بر (Cable Cutters)

کابل‌برها ابزارهایی هستند که به‌طور خاص برای بریدن کابل‌های ضخیم و سنگین طراحی شده‌اند. این ابزارها معمولا دارای دسته‌های بلند و تیغه‌های قوی هستند که این تیغه‌ها می‌توانند به‌راحتی کابل‌های بزرگ مانند کابل مخابراتی را برش دهند. استفاده از کابل‌برها به‌دلیل قدرت برش بالا و طراحی ارگونومیک، کار را برای کاربران آسان‌تر کرده و از خستگی دست جلوگیری می‌کند.

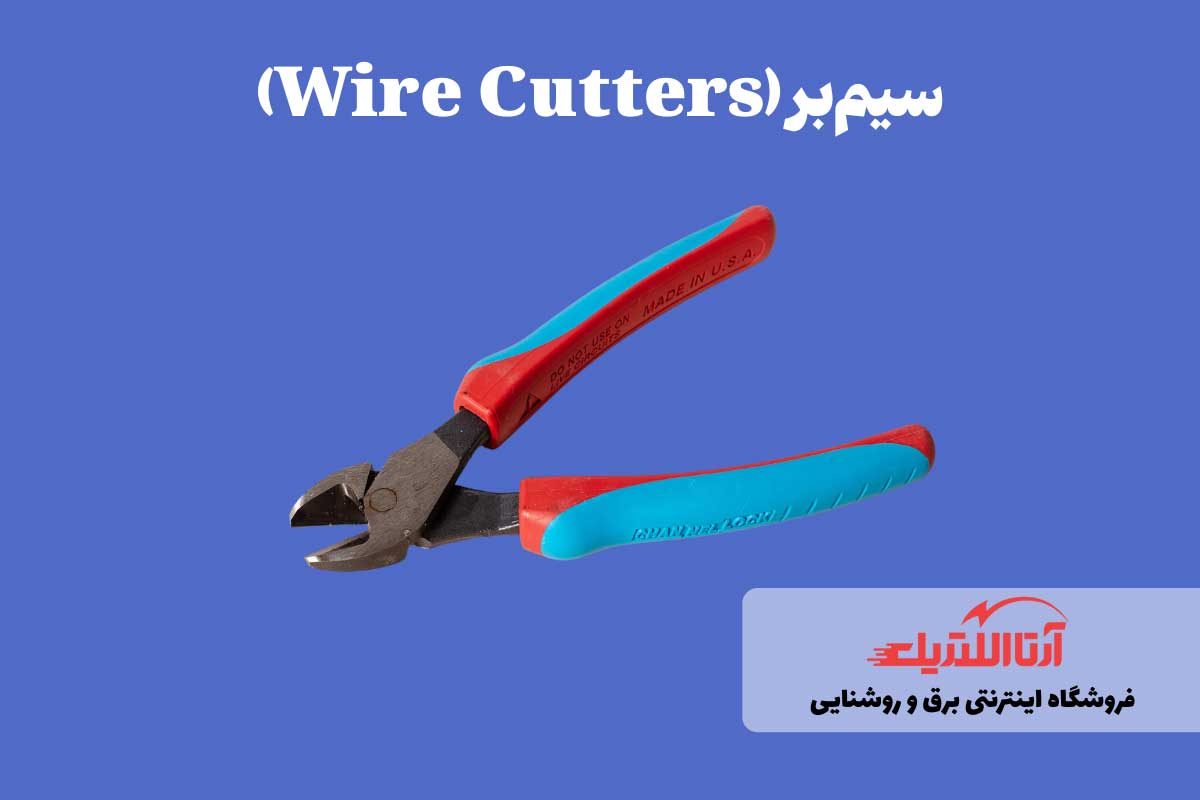

2. سیم‌بر (Wire Cutters)

سیم‌برها ابزارهای دستی‌ای هستند که برای بریدن سیم‌ها و کابل‌های سبک‌تر استفاده می‌شوند. این ابزارها معمولا دارای تیغه‌های تیز و دسته‌های عایق هستند و به کاربران اجازه می‌دهند بدون خطر برق‌گرفتگی، انواع سیم برق را برش دهند. سیم‌برها برای کارهای عمومی الکتریکی و تعمیرات خانگی بسیار مناسب‌اند.

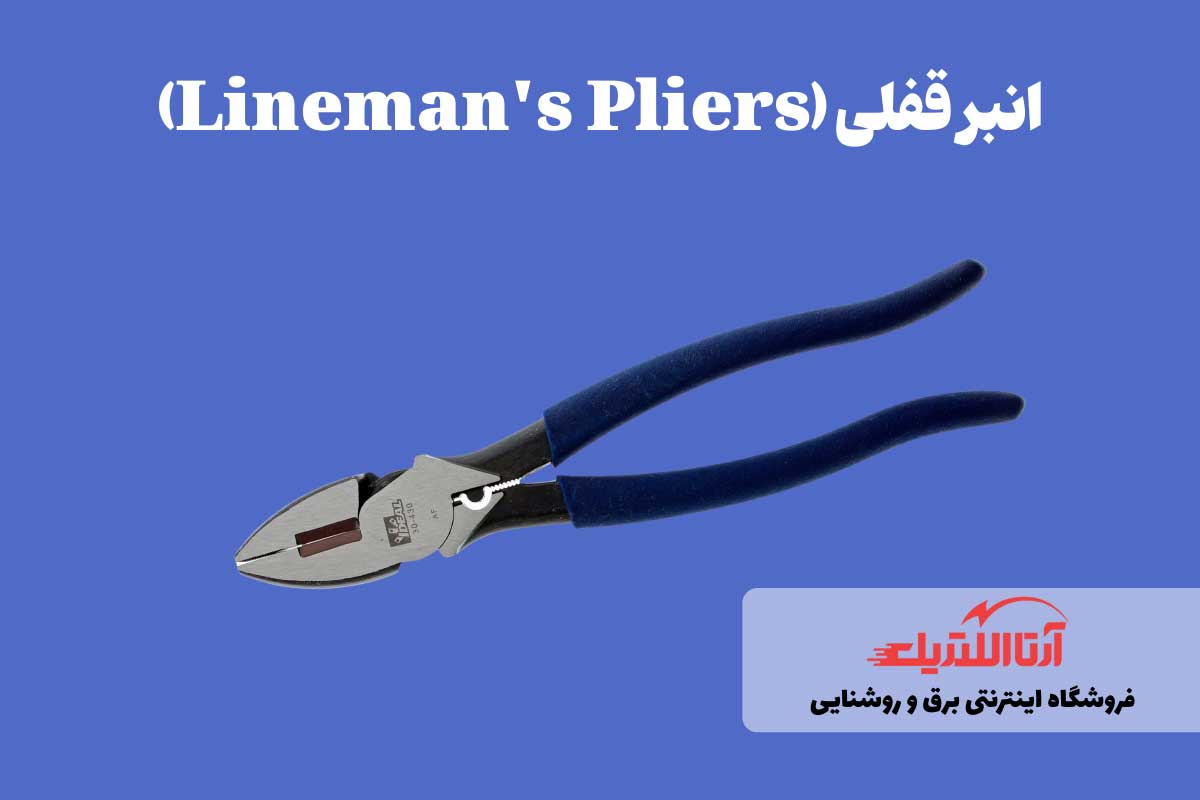

3. انبر قفلی (Lineman’s Pliers)

انبر قفلی‌ یا انبر کابل‌بر، ابزارهای چندمنظوره‌ای هستند که برای بریدن، خم کردن و پیچاندن سیم‌ها استفاده می‌شوند. این ابزارها به‌دلیل طراحی خاص خود، می‌توانند سیم‌ها را به‌راحتی در فضاهای تنگ قطع کنند و برای انجام کارهای مختلف الکتریکی بسیار مفید هستند.

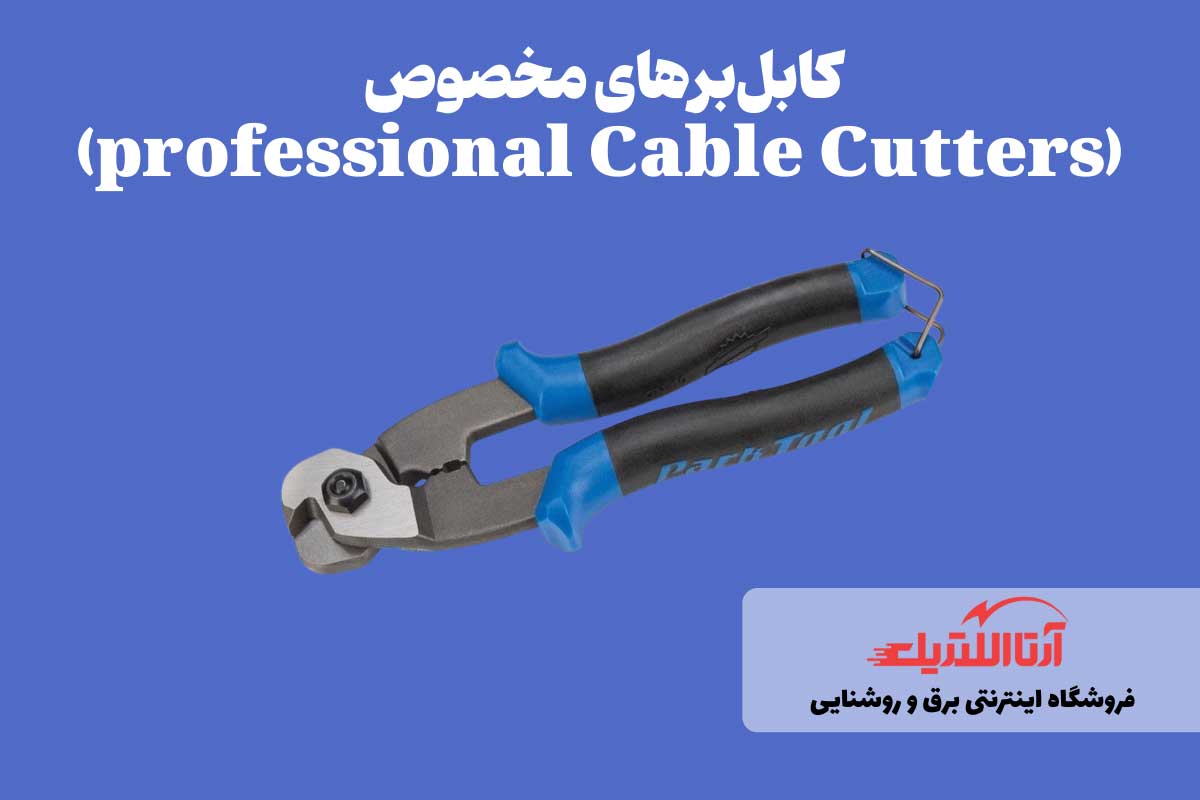

4. کابل‌برهای مخصوص (professional Cable Cutters)

این نوع کابل‌برها که با نام End cutters نیز شناخته می‌شوند، برای بریدن کابل‌های خاص مانند کابل‌های فیبر نوری یا کابل‌های چندرشته‌ای طراحی شده‌اند. این ابزار دارای تیغه‌های خاصی است که به‌دقت و بدون آسیب به رشته‌های داخلی، انواع کابل برق را برش می‌زند و به همین دلیل، استفاده از آن در پروژه‌های حساس و دقیق بسیار مهم است.

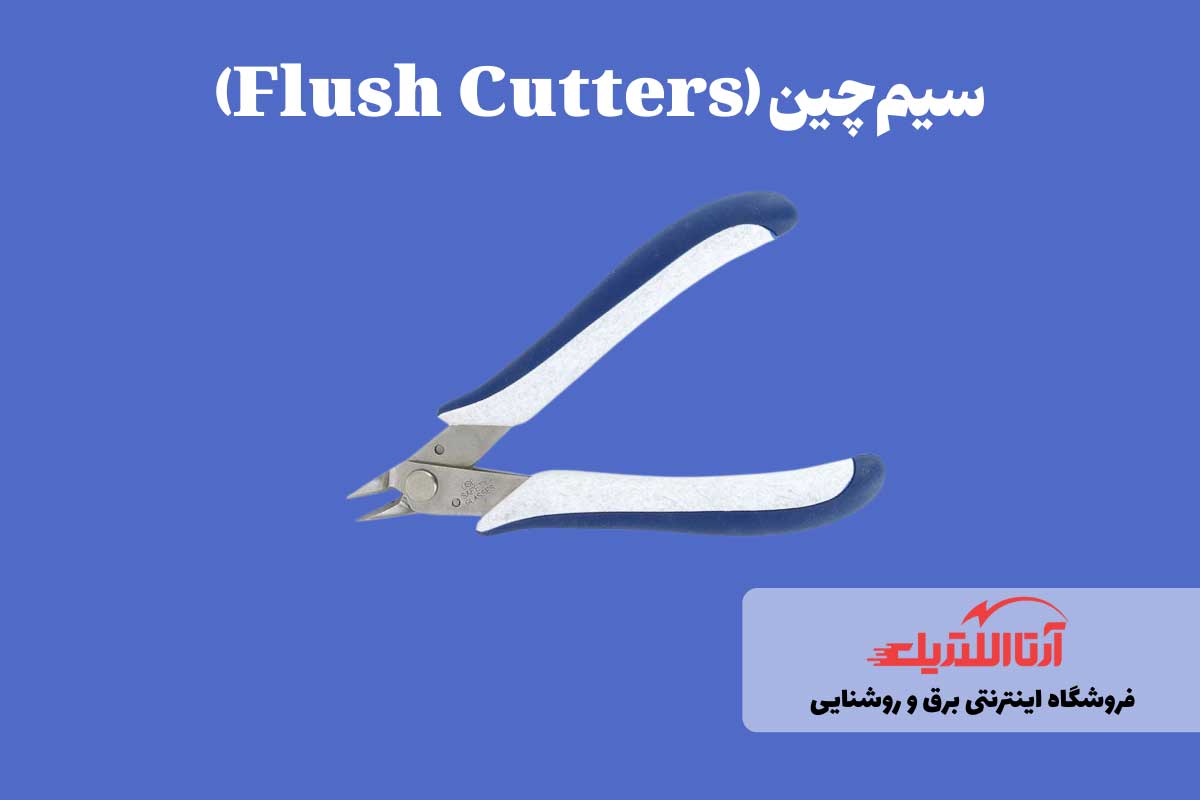

5. سیم‌چین (Flush Cutters)

سیم‌چین‌ها برای برش دقیق و تمیز سیم‌ها و کابل‌ها استفاده می‌شوند و از آنجایی‌که برای کارهای ظریف و دقیق طراحی شده‌اند، می‌توانند به‌راحتی در فضاهای محدود کار کنند. انواع سیم‌چین‌ به‌ویژه در کارهای الکترونیکی و ساخت مدارهای الکتریکی بسیار مفید هستند.

• بهترین سیم چین‌های بازار ایران [معرفی 16 برند سیم چین + راهنمای خرید]

انواع سیم چین

مشاهده همه

•
  سیم چین 4/5 اینچی سری الکترونیکی کنزاکس مدل KDM-245
  420,700 تومان
•
  سیم چین 7 اینچی سری هگزا کنزاکس مدل KDC-37
  759,000 تومان
•
  قیچی لوله بر آروا مدل 4202
  750,500 تومان
•
  سیم چین 6 اینچی سری تایگر کنزاکس مدل KDC-26
  1,012,400 تومان

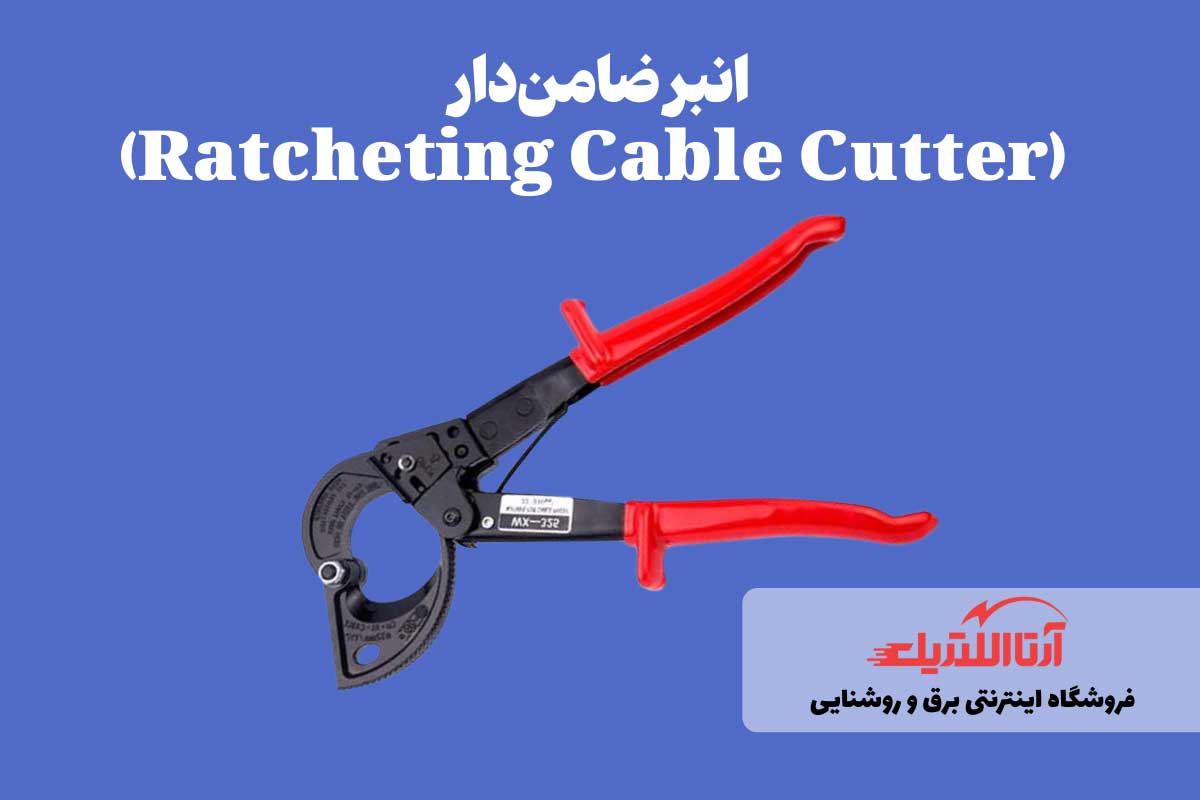

6. انبر ضامن‌دار (Ratcheting Cable Cutter)

انبر ضامن‌دار یکی از ابزارهای بسیار کارآمد برای بریدن کابل‌های برق است که به‌دلیل طراحی خاص خود، برش‌های دقیق و آسانی را ایجاد می‌کند. این ابزار به‌گونه‌ای طراحی شده‌‌است که با استفاده از مکانیزم چرخشی، نیروی کمتری برای برش کابل‌ها نیاز دارد. با استفاده از این ویژگی، کاربران می‌توانند بدون نیاز به فشار زیاد، کابل‌های ضخیم و سنگین را به‌راحتی برش دهند.

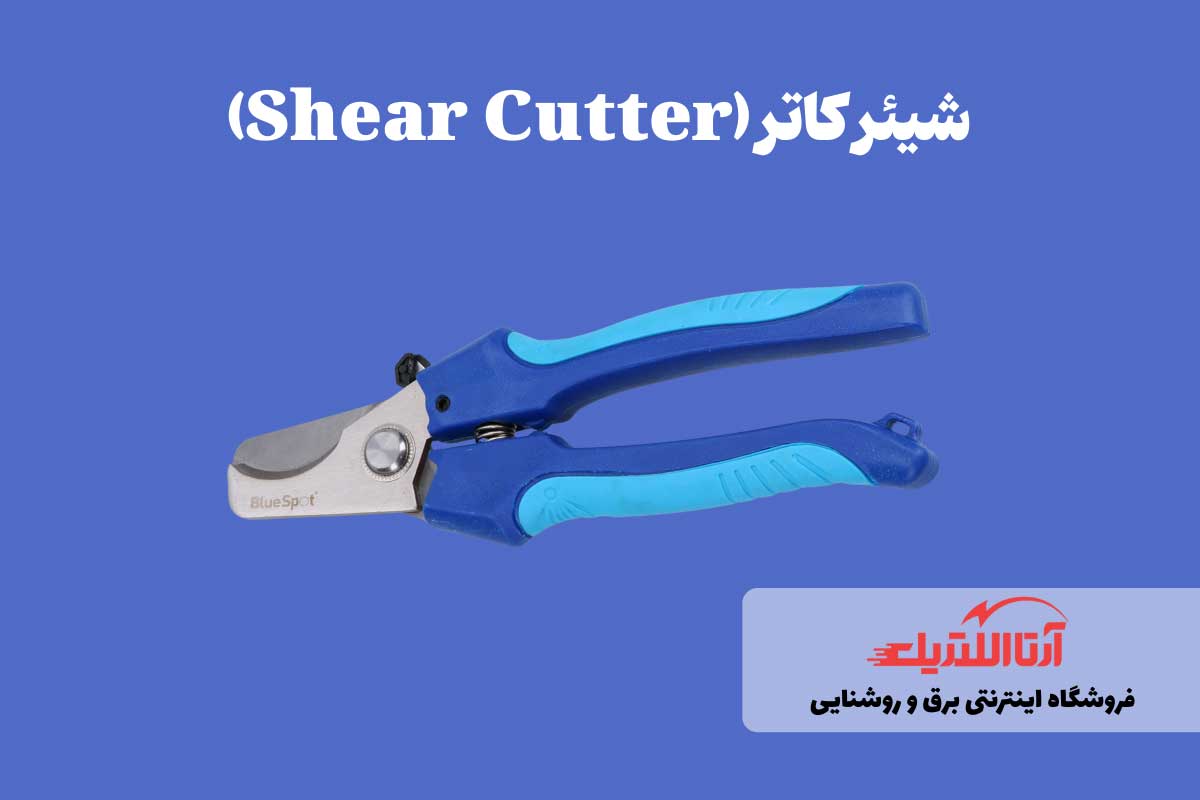

7. شیئر کاتر (Shear Cutter)

شیئر کاتر که به کاتر قیچی نیز معروف است، شبیه قیچی دو لبه برش است که در زمان فشرده‌شدن دسته‌ها، این لبه‌ها روی یکدیگر می‌لغزند. این طراحی امکان برش‌های تمیز و دقیق را با حداقل اعوجاج فراهم می‌کند. شیئر کاتر برای برش کابل‌های رشته‌ای، سیم‌ها و سایر موادی که نیاز به لبه تمیز و صاف دارند، مناسب است.

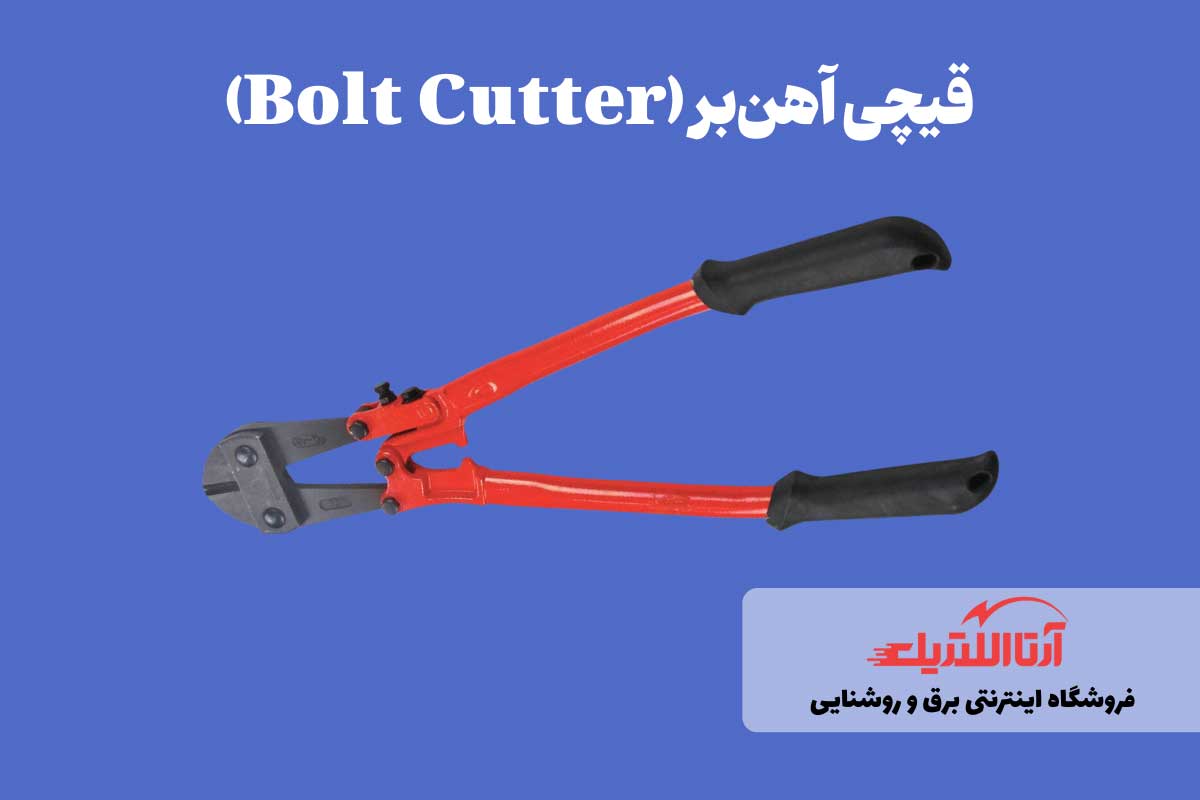

8. قیچی آهن‌بر (Bolt Cutter)

قیچی آهن‌بر برای بریدن و قطع کردن مواد سخت طراحی شده‌است و می‌تواند سیم‌ها و کابل‌های قطور و محکم را به‌راحتی قطع کند. این نوع کاتر دارای دسته‌های بلند و فک‌های فولادی محکم و سخت است که اهرم و نیروی برش لازم را برای برش اجسام فلزی ضخیم را فراهم می‌کند. قیچی آهن‌بر در اندازه‌های مختلفی عرضه می‌شود و مدل‌های بزرگ‌تر آن می‌تواند پیچ‌ها و زنجیرها را تا قطر چند اینچ برش دهد.

اهمیت برش استاندارد کابل برق

برش استاندارد کابل برق نه‌تنها به بهبود کیفیت و کارایی سیستم‌های الکتریکی کمک می‌کند، بلکه به بالا رفتن ایمنی و صرفه‌جویی در هزینه‌ها منجر می‌شود. برخی از دلایل اهمیت برش استاندارد کابل برق عبارتند از:

• کاهش خطرات ایمنی: در‌صورتی که کابل به‌صورت نادرست و غیر‌استاندارد برش بخورد، می‌تواند منجر به ایجاد خطرات جدی مانند آتش‌سوزی یا برق‌گرفتگی شود. به‌عنوان مثال، اگر کابل‌ها به‌درستی برش داده نشوند، ممکن است عایق آن‌ها آسیب ببیند و جرقه الکتریکی ایجاد شود. برش استاندارد و دقیق کابل‌ها به جلوگیری از این خطرات کمک می‌کند و ایمنی کاربران و تجهیزات را بالا می‌برد.
• افزایش کارایی و عملکرد: کابل‌های بیش‌از‌حد بلند می‌توانند باعث افت ولتاژ شوند که این مورد بر عملکرد دستگاه‌ها تأثیر منفی می‌گذارد. برش کابل به طول مناسب و استاندارد باعث می‌شود که کابل‌ها به‌درستی در سیستم‌های الکتریکی نصب شوند و از اتلاف انرژی جلوگیری شود. این موضوع به بهبود عملکرد کلی سیستم کمک می‌کند و عمر مفید تجهیزات را افزایش می‌دهد.
• صرفه‌جویی در هزینه‌ها: با انتخاب کابل‌های مناسب و برش آن‌ها به طول مورد‌نیاز، می‌توان از هدررفت منابع جلوگیری کرده و هزینه‌های پروژه را کاهش داد. در‌صورتی که کابل‌ها به طول دقیق و به‌صورت استاندارد برش داده شوند، این امکان وجود دارد که از کابل‌های اضافی در قسمت‌های دیگر تاسیسات استفاده کرد و در‌نتیجه، نیاز به خرید کابل‌های اضافی کاهش پیدا می‌کند.

تا اینجا فهمیدیم که برش استاندارد کابل برق نه‌تنها به ایمنی و کارایی سیستم‌های الکتریکی کمک می‌کند، بلکه می‌تواند به صرفه‌جویی در هزینه‌ها و بهبود کیفیت کار منجر شود. این موضوع به‌ویژه در پروژه‌های بزرگ و صنعتی که در آن‌ها کوچک‌ترین اشتباه می‌تواند هزینه‌های زیادی را به‌همراه داشته باشد، اهمیت ویژه‌ای دارد.

مراحل آماده‌سازی کابل قبل از برش

اولین و مهم‌ترین مرحله در فرآیند آماده‌سازی کابل قبل از برش، مشخص کردن طول کابل است. این‌کار به شما کمک می‌کند تا از هدررفت کابل جلوگیری کرده و اطمینان حاصل کنید که اندازه کابل برای نیازهای سیستم شما مناسب است. در این مرحله، باید توجه داشته باشید که طول کابل می‌تواند بر جریان مجاز تأثیر بگذارد.

به عبارت دیگر، اگر کابل بیش‌از‌حد بلند باشد، ممکن است باعث افت ولتاژ شود و در نتیجه کارایی سیستم را کاهش دهد. در‌صورتی که کابل کوتاه‌تر از حد‌مجاز باشد، باعث داغ‌شدن و بالا رفتن خطر آتش‌سوزی می‌شود. بنابراین، اندازه‌گیری دقیق و تعیین طول مناسب کابل از اهمیت بالایی برخوردار است.

برای اینکه طول کابل را به‌دقت محاسبه کنید، پیشنهاد می‌کنیم نگاهی به جدول جریان مجاز سیم و کابل بیاندازید.

پس از مشخص کردن طول کابل، مرحله بعدی شامل بررسی و آماده‌سازی کابل برای برش است. در این مرحله، باید از تمیزی کابل مطمئن شده و عایق آن را برای پیدا کردن هرگونه آسیب یا نقصی بررسی کنید. همچنین، باید مطمئن شوید که کابل در یک محیط امن و مناسب قرار دارد و از هرگونه مانع یا خطرات احتمالی دور است. انجام این مراحل نه‌تنها به ایمنی کار کمک می‌کند، بلکه به بهبود کیفیت برش و عملکرد نهایی کابل نیز منجر می‌شود.

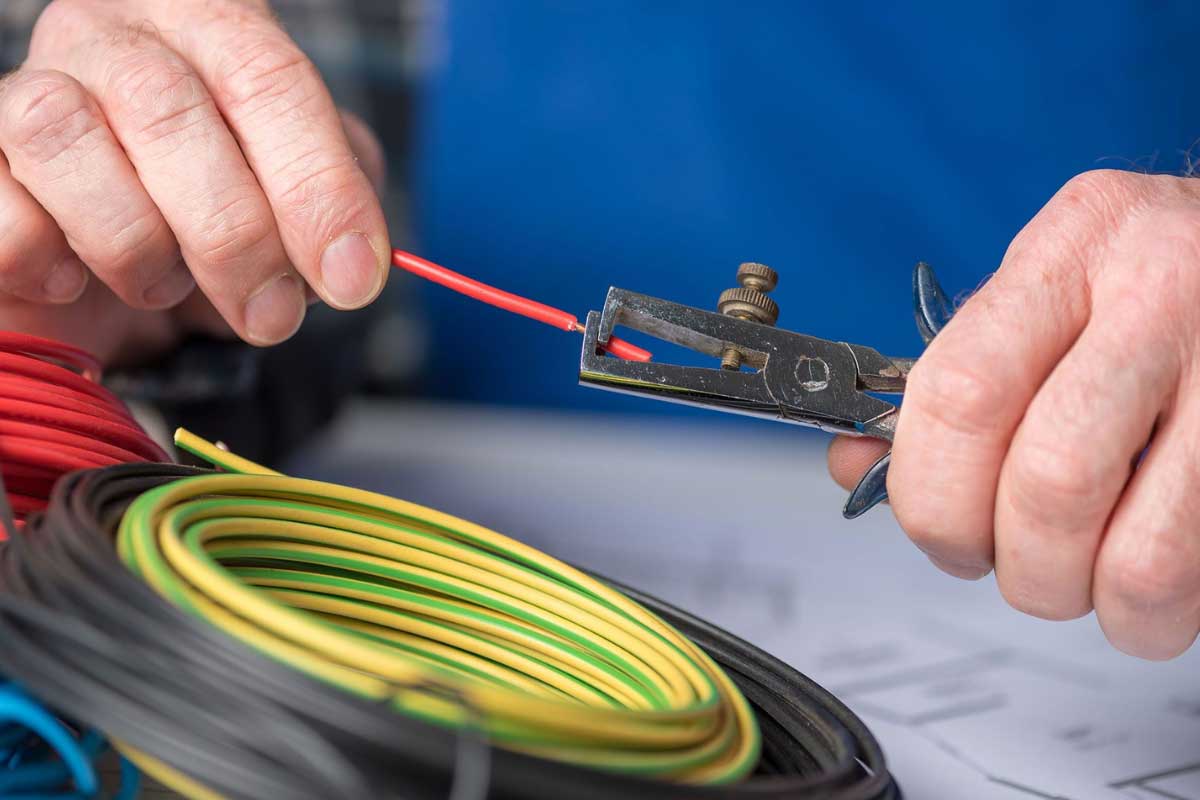

مراحل بریدن استاندارد کابل برق

1. انتخاب ابزار مناسب: ابزارهای مناسب برای کابلی که می‌خواهید برش دهید را مشخص کنید و مطمئن شوید که ابزارها تیز هستند و در وضعیت خوبی قرار دارند تا از آسیب به کابل جلوگیری شود.
2. قطع مدار برق و تخلیه بار: در‌صورتی که کابل مورد‌نظر به جریان برق متصل است، باید مدار برق تاسیسات را قطع کرده و بار اضافی درون سیم را تخلیه کنید.
3. تعیین نقطه برش: طول مورد‌نیاز کابل را اندازه‌گیری کرده و مقداری اضافی برای نصب و ترمینیشن در‌نظر بگیرید.
4. ثابت نگه داشتن کابل: قبل از برش، باید کابل را محکم و ایمن نگه دارید تا از حرکت آن در حین برش جلوگیری شود. استفاده از گیره یا نگهدارنده‌های مناسب می‌تواند به شما کمک کند تا کابل را در موقعیت صحیح نگه داشته و از برش‌ نادرست جلوگیری کنید.
5. ایجاد فشار یکنواخت برای برش کابل: ابزار را در محل برش قرار دهید و با ایجاد فشار یکنواخت، کابل را برش دهید.
6. برداشتن عایق کابل: با استفاده از یک چاقوی تیز یا ابزار عایق‌برداری، یک خط برش به طول حدود ۷.۵ سانتیمتر در عایق بیرونی کابل ایجاد کنید. دقت کنید که به هسته کابل آسیب نرسانید.
7. آماده‌سازی هسته کابل: در‌صورتی که کابل دارای هسته داخلی است، پس از برداشتن عایق، هسته کابل را بررسی کنید و مطمئن شوید که رشته‌های هادی آسیب ندیده‌اند. در‌صورت نیاز، رشته‌ها را با انبردست به هم بچسبانید تا به‌صورت منظم و محکم به یکدیگر متصل شوند.
8. نصب ترمینیشن: پس از آماده‌سازی کابل، می‌توانید ترمینیشن‌ها را نصب کنید. اطمینان حاصل کنید که ترمینیشن‌ها با استانداردهای مربوطه مطابقت دارند و به‌درستی نصب شده‌اند.
9. بررسی ایمنی: پس از اتمام کار، کابل را بررسی کنید تا مطمئن شوید که هیچ آسیبی به آن وارد نشده‌ است و همه اتصالات به‌درستی انجام شده‌اند.

روش‌های تست کابل‌های بریده‌شده

روش‌های مختلفی برای تست کابل‌های بریده‌شده وجود دارد که این روش‌ها به تکنسین‌ها کمک می‌کند تا عیوب کابل را شناسایی کرده و پس از ارزیابی شرایط، اقدامات لازم برای تعمیر یا تعویض کابل را انجام دهند.

یکی از روش‌های متداول، تست مقاومت الکتریکی است که در آن، مقاومت کابل در نقاط مختلف اندازه‌گیری می‌شود تا مشخص شود آیا کابل دچار آسیب شده‌است یا خیر. این تست می‌تواند شامل اندازه‌گیری مقاومت حلقه‌ای و همچنین تست‌های ولتاژ بالا باشد که به شناسایی عیوب احتمالی عایق کابل کمک می‌کند.

• تست و عیب‌یابی کابل | تشخیص محل خرابی کابل و راه‌های برطرف کردن آن

روش دیگر، تست ظرفیت است که از آن برای شناسایی عیوب در کابل استفاده می‌شود و معمولا با استفاده از گالوانومتر یا روش پل انجام شود. همچنین، تست‌های افت پتانسیل نیز برای ارزیابی عملکرد کابل‌های بریده‌شده‌ استفاده می‌شود که در آن از ابزار‌هایی نظیر آمپرمتر، ولت‌متر و باتری برای اندازه‌گیری ولتاژ و جریان کمک می‌گیرند.

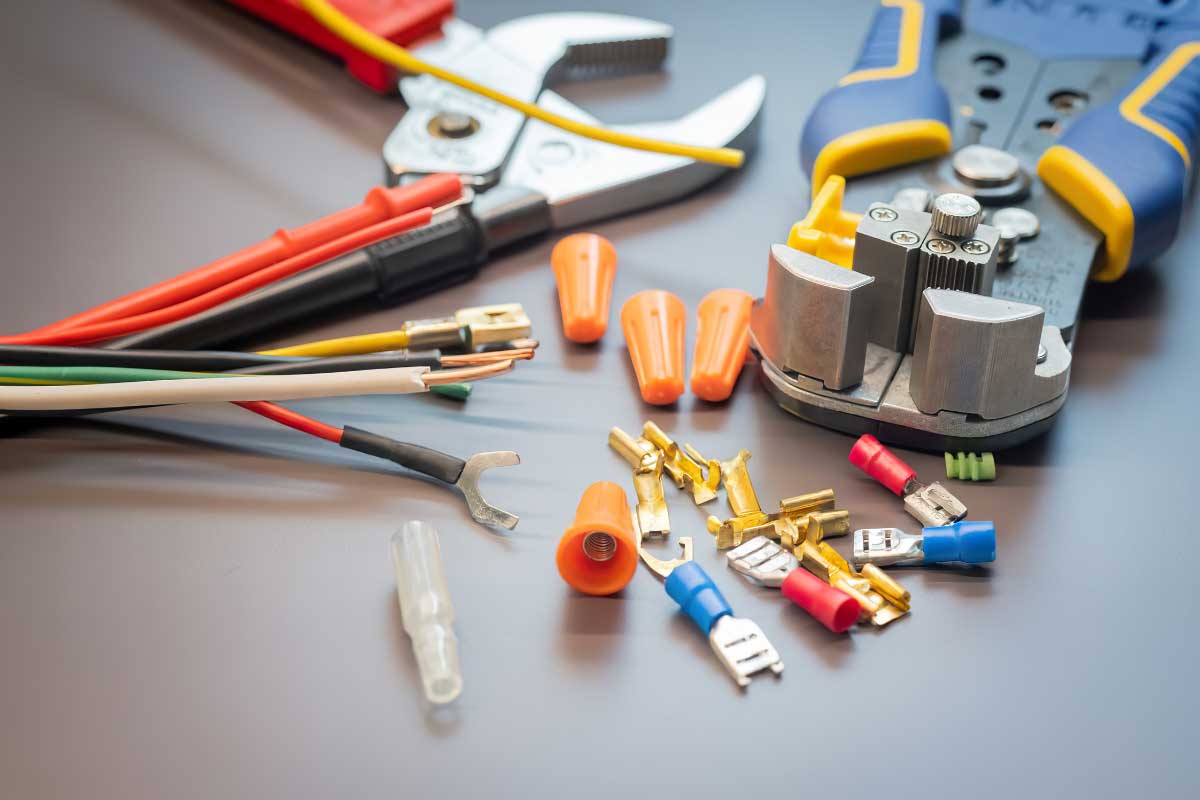

نحوه اتصال مجدد کابل‌های بریده‌شده

با اینکه اتصال مجدد کابل‌های بریده‌شده کار راحتی است، اما نیاز به ‌دقت و رعایت مراحل خاصی دارد. مراحل اتصال مجدد کابل‌های بریده‌شده عبارتند از:

1. بررسی محل بریدگی: ابتدا باید محل بریدگی کابل را به‌دقت بررسی کنید. اگر بریدگی تمیز بوده و سیم‌های داخلی سالم هستند، می‌توانید به مرحله بعدی بروید. در غیر اینصورت، بهتر است کابل را به فاصله نیم سانتی‌متر، نیم سانتی‌متر و تا جایی برش دهید که به جای سالم آن برسید.
2. کندن عایق: با استفاده از یک ابزار کندن عایق یا چاقو، حدود سه سانت از عایق بیرونی هر دو سر کابل را به‌آرامی و با دقت بردارید تا سیم‌های داخلی مشخص شوند.
3. اتصال سیم‌ها: سیم‌های داخلی که به‌صورت رشته‌های باریک هستند را با دقت به نقطه اتصال مورد‌نظرتان وصل کنید. برای این‌کار می‌توانید از روش‌های مختلفی مانند پیچاندن سیم‌ها یا استفاده از اتصالات مخصوص استفاده کنید.
4. عایق‌کاری مجدد: پس از اتصال سیم‌ها، با استفاده از اتصالات سیم و کابل برای پوشاندن محل اتصال استفاده کنید تا از نفوذ رطوبت و آسیب‌های دیگر جلوگیری شود.
5. تست اتصال: در‌نهایت، با استفاده از ابزار‌هایی نظیر مولتی‌متر، تستر کابل و… آن را تست کنید تا از عملکرد صحیح آن مطمئن شوید.

• آشنایی با انواع اتصالات سیم و کابل و کاربردهای آن‌ها

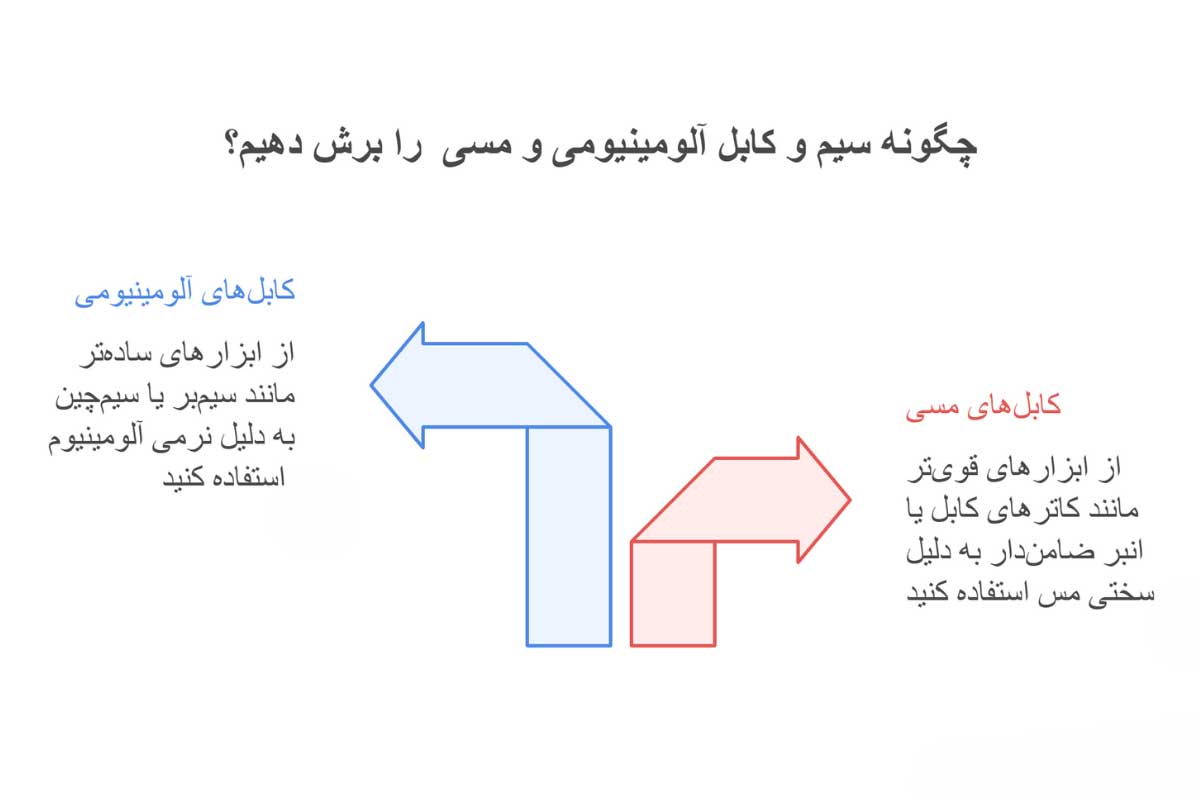

تفاوت برش کابل‌های مسی و آلومینیومی

از آنجایی‌که کابل‌های مسی و انواع کابل آلومینیومی دارای تفاوت‌های ساختاری قابل‌توجهی هستند، برای برش هر کدام، نیاز به‌ دقت و استفاده از ابزارهای مناسب دارید. در ادامه، تفاوت‌های اصلی در نحوه برش و ابزارهای مورد‌استفاده برای هر نوع کابل را بخوانید:

1. سختی و انعطاف‌پذیری در برش

• کابل‌های مسی: مس به‌دلیل سختی بیشتر و مقاومت بالاتر در‌برابر کشش نسبت به آلومینیوم، نیاز به ابزارهای قوی‌تری برای برش دارد. برش سیم مسی معمولا دشوارتر از کابل‌های آلومینیومی است و به نیروی دست بیشتری نیاز دارد.
• کابل‌های آلومینیومی: آلومینیوم نرم‌تر و انعطاف‌پذیرتر از مس است. بنابراین، برش آن آسان‌تر است و معمولا با ابزارهای ساده‌تری انجام می‌شود.

2. ابزارها و نحوه برش

• کابل‌های مسی: برای برش کابل‌های مسی معمولا از کاترهای مخصوص کابل یا انبر ضامن‌دار استفاده می‌شود. این ابزار دارای تیغه‌های قوی و طراحی خاصی برای برش کابل‌های سخت هستند.
• کابل‌های آلومینیومی: برای برش کابل‌های آلومینیومی می‌توان از سیم‌بر یا سیم‌چین که با نیروی کمتری کار می‌کنند استفاده کرد.

*در زمان برش کابل‌ها، باید به عایق کابل نیز توجه کنید. در کابل‌های مسی، عایق معمولا ضخیم‌تر است و نیاز به‌دقت بیشتری در برش دارد تا آسیب نبیند.

• تفاوت کابل آلومینیومی و مسی (با جدول مقایسه)

مشکلات رایج در بریدن کابل برق و راه‌حل‌ها

در جدول زیر، به برخی از مشکلات رایج در زمان بریدن کابل‌های برق و راه‌حل‌های مربوط به هر یک اشاره می‌کنیم:

نکات مهم هنگام برش کابل و سیم

رعایت نکات مهم در زمان برش کابل و سیم به شما کمک می‌کند تا از بروز مشکلات ناخواسته جلوگیری کرده و کابل‌های خود را به‌صورت صحیح قطع کنید. در اینجا، مهم‌ترین نکاتی که باید در زمان برش کابل و سیم رعایت شوند را با یکدیگر می‌خوانیم:

• قطع تمام اتصالات برق: اول از همه، اگر کابل شما به برق متصل است، باید مطمئن شوید که جریان برق مدار کاملا قطع شده‌است.
• تخلیه بار: در‌صورتی که کابل به جریان برق متصل بوده، احتمال وجود بار الکتریکی در آن زیاد است. در‌نتیجه، قبل از برش باید بار اضافی آن را تخلیه کنید تا از آسیب‌های احتمالی جلوگیری شود.
• استفاده از ابزار مناسب: بکارگیری ابزار مناسب به شما کمک می‌کند تا برش‌ها را به‌صورت استاندارد انجام داده و از دوباره‌کاری جلوگیری کنید.
• آماده‌سازی محیط کار: محیط کار شما باید عاری از هرگونه رطوبت، گرد و خاک، روغن و تمام مواد آلوده و قابل‌اشتعال باشد. همچنین، بهتر است برش کابل را بر روی یک سطح چوبی صاف یا غیر‌رسانا انجام دهید.
• استفاده از لوازم ایمنی: بهتر است در حین برش کابل برق، مخصوصا کابل‌های فشار قوی، از ابزار و لباس‌های ایمنی مانند عینک، لباس‌های ضد‌الکتریسیته و دستکش مخصوص استفاده کنید.
• بررسی کابل: حتما بعد از برش، کابل را به‌دقت بررسی کنید تا از اندازه صحیح و سالم بودن آن مطمئن شوید.
• کمک از برقکار: اگر اولین‌بار است که می‌خواهید یک نوع خاص کابل را قطع کنید و اطلاعات چندانی درباره آن ندارید، بهتر است قبل از انجام این‌کار، با یک برقکار صحبت کنید.
