راهنمای نصب جک پارکینگ بازویی دو لنگه (داخل بازشو و بیرون بازشو)

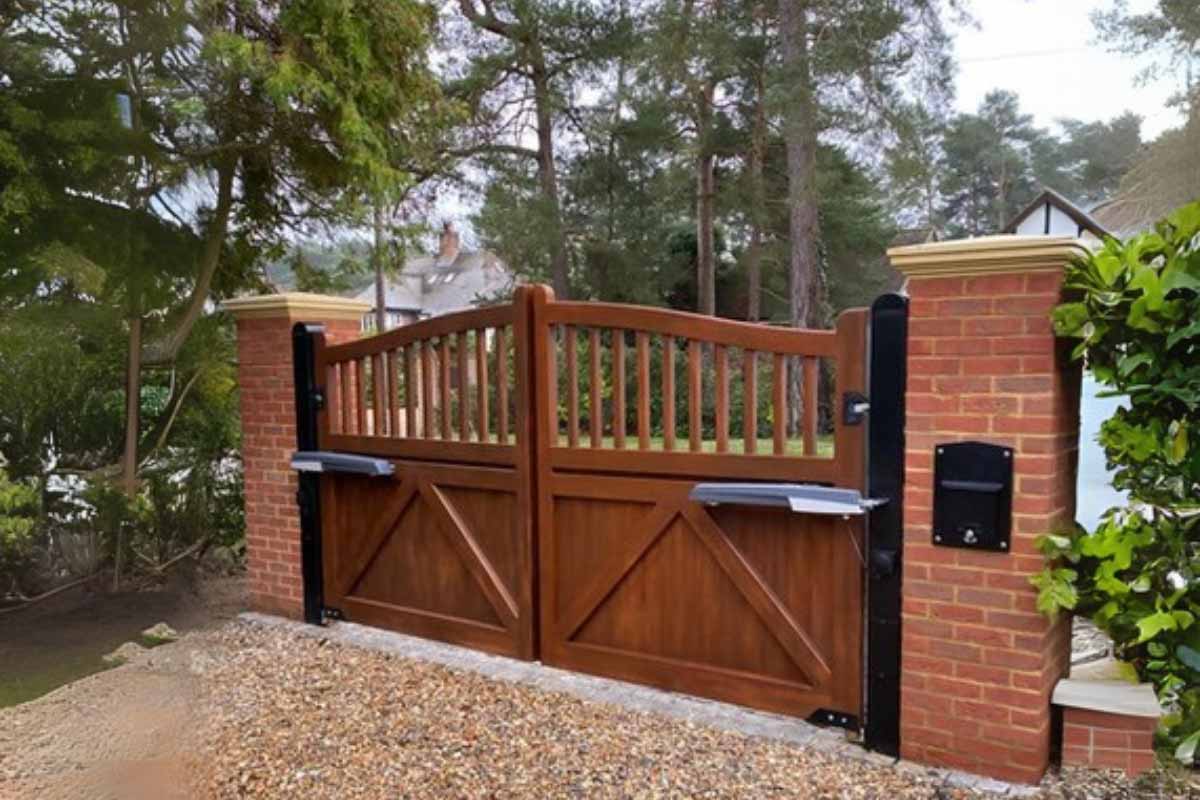

جک‌ پارکینگ در انواع مختلفی همچون ریلی، بازویی، دو لنگه و… قابل دسترس هستند که مدل بازویی یکی از پرکاربردترین انواع آن‌ها به شمار می‌رود. این نوع جک، همانطور که از نام آن پیدا است بر اساس مکانیزم بازویی کار می‌کند و مناسب درب‌های دو لنگه است که به صورت چرخشی باز و بسته می‌شوند. از جمله مزایایی که جک بازویی دارد این است که قابل نصب بر روی درب‌های قدیمی است، در شرایط آب و هوایی متنوع به خوبی کار می‌کند، قدرت بالایی دارد و می‌تواند درب‌های سنگین را به بیرون یا به داخل باز و بسته کند.

با توجه به این که این مدل جک جزو مدل‌های پرکاربرد به حساب می‌آید و افراد بیشتری می‌خواهند آن را برروی درب پاکینگ خود نصب کنند؛, نحوه نصب جک پارکینگ بازویی را به صورت قدم به قدم بررسی کنیم.

• تفاوت جک بازویی تک لنگه با دو لنگه چیست؟

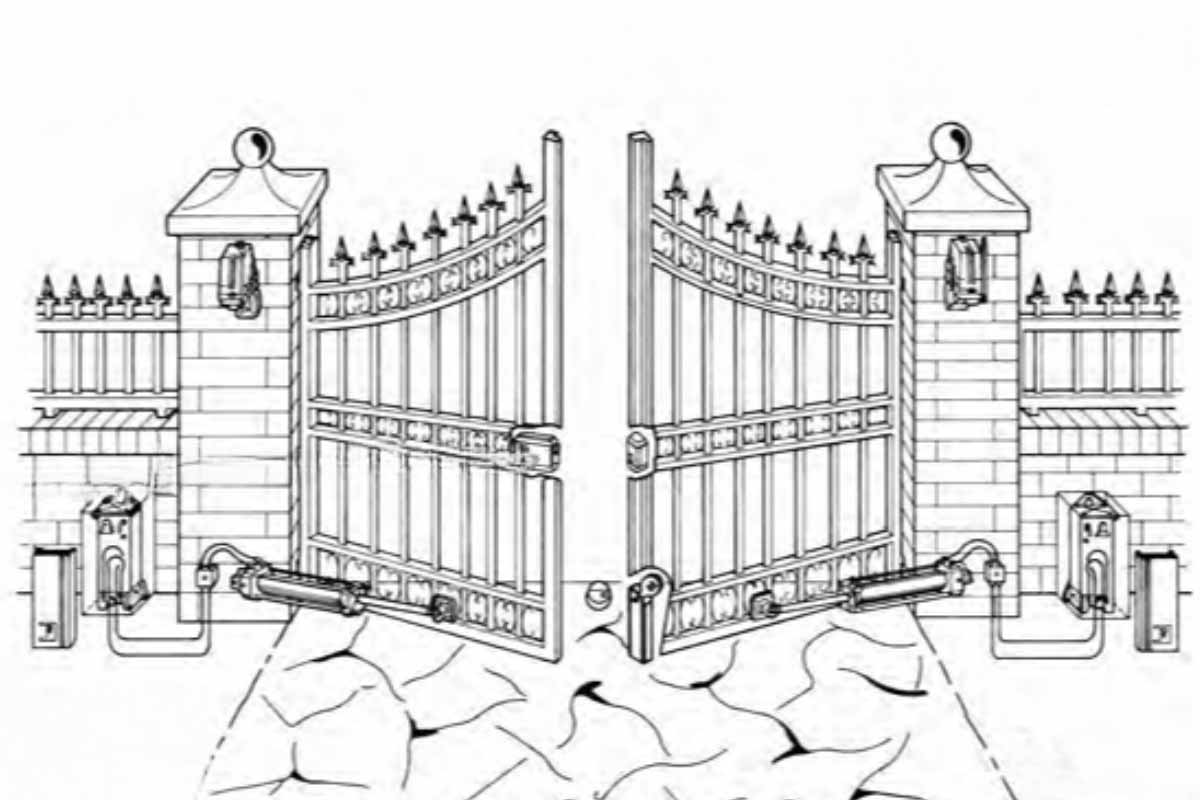

راهنمای نصب جک پارکینگ بازویی قدم به قدم

جک بازویی معمولا سرعت بالایی دارد و فرایند باز و بسته کردن درب را به راحتی انجام می‌دهد. البته ناگفته نماند که جک زمانی به درستی کار می‌کند که هر کدام از اجزای آن به درستی نصب شوند و مراحلی که در آموزش نصب جک پارکینگ نوشته شده است، به درستی اجرا شوند.

1. بررسی موقعیت نصب

بهترین محل برای نصب جک‌های بازویی روی کلاف درب است زیرا این قسمت محکم‌ترین بخش درب به شمار می‌رود. در نتیجه اولین گام برای نصب جک بازویی این است که وضعیت و موقعیت درب به خوبی مورد بررسی قرار بگیرد تا اگر درب یا دیوارهای مجاور آن مشکلی دارد، آن را برطرف کنید. مثلا اگر فضای کافی برای باز شدن بازو روی دیوار وجود نداشته باشد لازم است که بخشی از داخل دیوار خالی شود یا اگر درب تراز نیست و لنگه‌های آن تا به تا هستند، ابتدا باید مشکلات درب از بین برود.

2. بررسی دفترچه راهنما و کاتالوگ جک

جک پارکینگ از کنار هم قرار گرفتن قطعات مختلف در کنار هم کار می‌کند و نبود هر کدام از آن‌ها باعث می‌شود که جک به درستی کار نکند. به همین منظور به همراه جک یک دفترچه راهنما یا کاتالوگ وجود دارد که تصویر قطعات جک روی آن درج شده است و نصاب قبل از نصب باید حتما کاتالوگ را به خوبی بررسی کند تا با اجزای جک و محل قرار گیری هر کدام به خوبی آشنا شود.

• لیست پرفروش‌ترین برندهای جک پارکینگ ایرانی و خارجی

3. کندن دیوار

در ساختمان‌های نوساز و جدید معمولا  روی دیوار مجاور درب یک باکس یا فرو رفتگی وجود دارد و یک صفحه فلزی روی چهار چوب درب قرار داده شده است تا  قسمت بازوهای جک بازویی داخل آن قرار بگیرند.

اما ساختمان‌هایی که چند سال از ساخت آن‌ها گذشته است به این صورت نیستند. پس اگر کنار درب فضا برای قرار دادن بازوها وجود ندارد ابتدا باید یک باکس ۲۰ در ۲۵ داخل دیوار ایجاد شود. برای درست کردن آن لازم است که کنده‌کاری صورت بگیرد و چند عدد از آجرهای دیوار خارج شوند.

4. نصب صفحه فلزی روی دیوار

پس از کندن دیوار نوبت به نصب پایه‌های جک می‌رسد که پایه‌های عقبی باید روی دیوار و پایه‌های جلویی روی درب قرار بگیرند. برای بهتر قرار گرفتن پایه‌های عقبی جک روی دیوار، باید یک صفحه فلزی با ضخامت ۱ سانتی متر و ابعاد ۲۰ در ۲۰ به فریم درب جوش داده شود. همچنین لازم است برای آن‌که استحکام صفحه فلزی بیشتر باشد، نیمی از صفحه فلزی به چارچوب درب و نیم دیگر آن از طریق یک قوطی یا میلگرد به دیوار جوش داده می‌شود.

5. نصب پایه‌ها

بعد از نصب کردن صفحه فلزی روی دیوار، نصب کردن پایه‌های جک راحت می‌شود. زیرا فقط کافی است که پلیت پایه عقبی جک به صفحه فلزی روی دیوار و پایه جلویی با دستگاه جوش به درب جوش داده شود.

•  برای انجام این مرحله ابتدا جک روی پایه‌ عقبی قرار می‌گیرد و پلیت پایه در فاصله ۱۵ سانتی متری از لولا به صفحه فلزی خال جوش داده می‌شود.
• سپس پایه جلویی هم روی جک قرار می‌گیرد و درب را تا انتها باز می‌کنند و پایه جلویی را هم به درب خال جوش می‌دهند.
• بعد از خال جوش دادن پایه‌ها، جک‌ها باید در حالت خلاص قرار بگیرند تا باز و بسته شدن درب بررسی شود.
• اگر باز و بسته کردن درب مشکلی نداشت، جک‌ها را از روی پایه‌ها برداشته می‌شوند تا فرایند جوشکاری پایه‌ها به صفحه فلزی و درب انجام شود.
• بعد از اتمام جوشکاری، بازوها دوباره روی پایه‌ها قرار می‌گیرند و نصب سایر متعلقات انجام می‌شود که در ادامه توضیح خواهیم داد.

 تنها نکته مهمی که در این مرحله وجود دارد این است که فاصله پایه عقبی جک تا لولا باید مقدار مشخصی داشته باشد. زیرا اگر به این فاصله توجه نشود، درب به خوبی باز نمی‌شود. معمولا فاصله استاندارد بین پایه عقبی جک تا لولا روی دفترچه راهنما نوشته شده است که حدود ۱۵ سانتی خواهد بود.

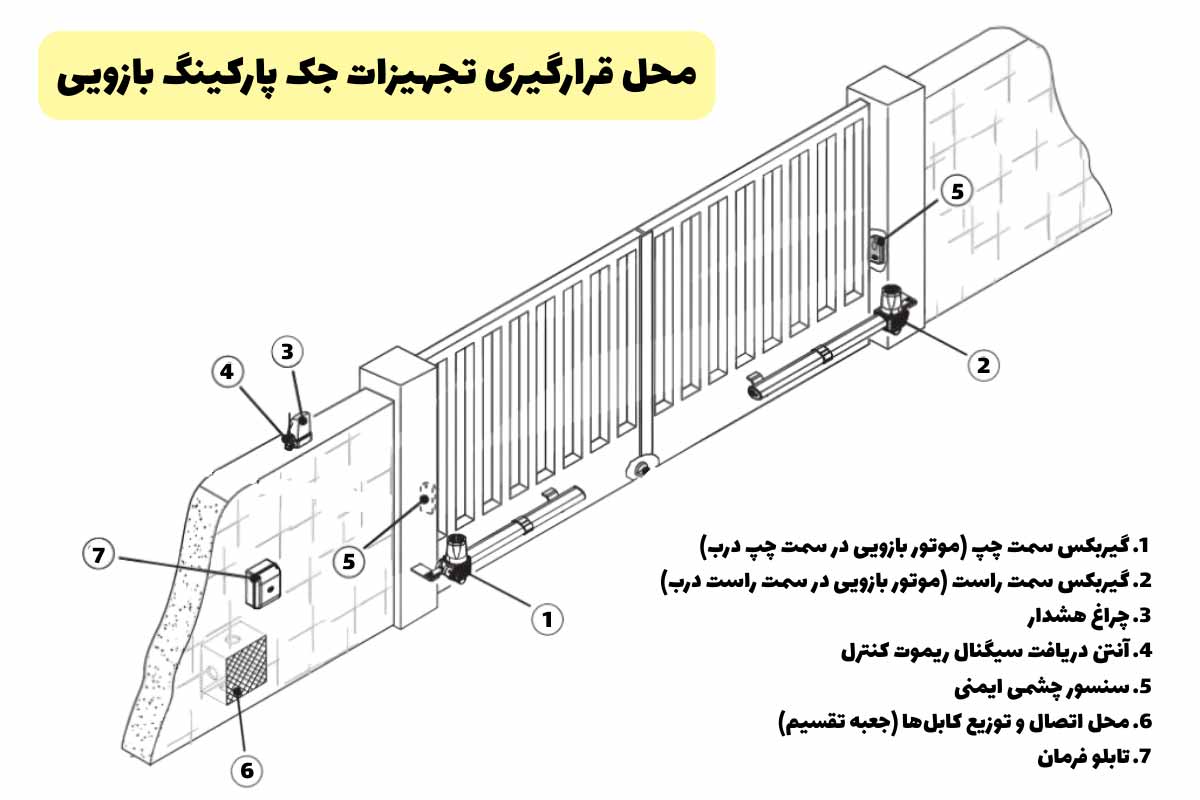

6. نصب تابلو فرمان

برای آن که ریموت جک کار کند باید یک تابلو فرمان وجود داشته باشد تا دستورات آن توسط تابلو فرمان اجرا شود. پس نصب تابلو فرمان یکی دیگر از مراحل مهم نصب جک پارکینگ است.

تابلو فرمان باید داخل یک جعبه قرار بگیرد تا از آسیب‌های احتمالی در امان باشد. جعبه‌ای که تابلو فرمان باید داخل آن قرار بگیرد معمولا داخل متعلقات جک وجود دارد و از طریق پیچ یا سایر ابزار آلات مخصوص اتصال به دیوار نصب می‌شود.

بهترین محل برای نصب تابلو فرمان، نزدیک برق ورودی ساختمان و در فاصله ۱۵۰ سانتی‌متری از کف زمین است. همچنین لازم به ذکر است که تابلو فرمان باید کمی از درب فاصله داشته باشد. چون اگر نزدیک درب باشد، هنگامی که درب باز می‌شود امکان دسترسی به تابلو فرمان وجود ندارد.

7. نصب چشمی یا فتوسل

چشمی یا فتوسل از دیگر اجزای درب پارکینگ است که نقش بسیار مهمی در امنیت جان افراد و محافظت از خودروها دارد. چون اگر درب در حال بسته شدن باشد و مانعی سر راه آن قرار بگیرد، فتوسل یا چشمی آن را می‌بیند و دستور ایست یا باز شدن مجدد درب را به تابلو فرمان می‌دهد.

 چشمی یا فتوسل جک پارکینگ باید در فاصله ۵۰ یا ۶۰ سانتی‌متری از کف زمین نصب شود. از آنجایی که تعداد چشمی دو عدد است باید کاملا روبروی هم باشند. زیرا فتوسل‌ها از طریق لیزر با هم ارتباط برقرار می‌کنند و ناهماهنگ بودن آن‌ها موجب اختلال در عملکرد آن‌ها خواهد شد.

8. نصب فلاشر

فلاشر نوعی چراغ است که باید روی بخش بالایی درب قرار بگیرد. زیرا هنگام باز یا بسته شدن درب شروع به چشمک زدن می‌کند تا به افراد این هشدار را بدهد که درب در حال باز شدن یا بسته شدن است.

9. سیم کشی نهایی

با توجه به این که جک بازویی یک وسیله الکترونیکی و هوشمند است در نتیجه بعد از نصب کردن متعلقات جک، ابتدا باید از طریق سیم و کابل بازوها، فلاشر و فتوسل به مدار فرمان متصل شود و سپس مدار فرمان را به برق ساختمان وصل کرد.

نقشه سیم کشی جک، داخل کاتالوگ یا دفترچه راهنما جک وجود دارد و نصاب باید طبق همان، سیم کشی را انجام دهد و سیم‌ها را به ترمینال‌های داخل مدار کنترل وصل کند. برای وصل کردن اجزای جک پارکینگ به مدار فرمان یا سیم کشی جک معمولا به کابل‌های زیر نیاز است.

• دو عدد کابل ۳ در ۱.۵ برای وصل کردن بازوها به مدار فرمان
• یک عدد کابل ۲ در ۰.۷۵ برای وصل کردن فلاشر به مدار فرمان
• دو عدد کابل ۲ در ۲ برای وصل کردن فتوسل به مدار فرمان

البته این را هم باید افزود نوع سیم‌ و کابل مورد نیاز در دفترچه راهنما جک وجود دارد. زیرا نوع کابل‌ها به نوع موتور بستگی دارد.

10. برنامه ریزی و راه اندازی جک پارکینگ

پس از نصب کردن سیم‌ها باید از طریق تابلو فرمان مواردی مانند مدت زمان کار کردن بازوها، اختلاف زمان بسته شدن دو لنگه درب، مدت زمان بسته شدن اتوماتیک درب‌ها و… برنامه‌ریزی شود. روش صحیح تنظیم کردن هر کدام از این موارد داخل کاتالوگ جک وجود دارد و باید مطابق با نوشته‌های داخل کاتالوگ انجام شود.

بعد از اتمام برنامه‌ریزی دستگاه لازم است که اقدامات زیر صورت بگیرد:

1. برق ورودی ساختمان باید وصل شود.
2.  جک‌ها از حالت خلاص خارج شوند.
3.  با استفاده از ریموت درب باز و بسته شود تا اجزای مختلف آن و زمان بندی درب مورد بررسی قرار بگیرد.

چنانچه درب طبق برنامه‌ریزی انجام شده، باز و بسته شود و حین باز و بسته شدن و قرار گرفتن مانع ایست داشته باشد یا خود به خود باز شود یعنی تمام مراحل به درستی انجام شده است و سیم‌ها در محل مناسب قرار گرفته‌اند.

• صفر تا صد نصب جک بازویی تک لنگه درب پارکینگ

انواع جک پارکینگ

مشاهده همه

•
  جک درب پارکینگ سیماران مدل فراز 4M
  23,150,000 تومان
•
  جک درب بازکن بازویی سوزوکی مدل SZ-400
  23,500,000 تومان
•
  جک درب پارکینگ میلان مدل Mohest 4
  23,800,000 تومان
•
  جک درب بازکن بازویی تلسکوپی سیماران مدل فراز 3L
  23,834,000 تومان

چک لیست نکات نصب جک پارکینگ بازویی

1. فردی که قرار است نصب جک را انجام دهد باید با اصول سیم کشی و نصب جک آشنایی کامل داشته باشد.
2. صفحه فلزی پس از نصب بهتر است که رنگ شود تا دوام آن افزایش پیدا کند.
3. فاصله قرار گرفتن پایه‌های پشتی جک تا لولا و سایر تجهیزات مانند چشمی، فلاشر، تابلو فرمان و… باید طبق اندازه‌های درج شده در کاتالوگ باشد.
4. فتوسل‌ها باید کاملا روبروی هم قرار بگیرند.
5. تابلو فرمان باید حتما داخل یک باکس قرار بگیرد تا در برابر عوامل محیطی مانند باد و باران در امان باشد.
6. برای گذر دادن سیم‌ها بهتر است که از لوله‌های مخصوص سیم یا همان لوله برق استفاده شود. در این صورت سیم‌ها در برابر ضربه یا رطوبت محافظت شوند و مسیر سیم‌کشی هم شلوغ و آشفته نباشد.
7. برای انتخاب نوع سیم‌ها و کابل‌ها باید به نوع موتور توجه کرد. مثلا برای موتور ۲۲۰ ولت سیم ۳ در ۱.۵ و برای موتور ۲۴۰ ولت سیم ۲ در ۱.۵ مناسب است.
8. جک‌ها باید طوری نصب شوند که تحت فشار نباشند.
9. فتوسل‌ها، چراغ چشمک زن و تابلو فرمان باید در جایی نصب شوند که از باران و برف در امان باشند.
