صفر تا صد نصب جک بازویی تک لنگه درب پارکینگ

در حال حاضر به کمک جک‌های پارکینگ، باز و بسته کردن درب‌های بزرگ بسیار راحت شده است. جک بازویی یکی از انواع جک‌ پارکینگ است و به دو نوع مختلف یعنی جک تک لنگه و دو لنگه تقسیم می‌شود که برای بررسی تفاوت‌های آن‌ها به شما پیشنهاد می‌دهیم، مقاله تفاوت جک بازویی تک لنگه با دو لنگه چیست؟ را مطالعه کنید.

با توجه به عملکرد خوب و کاربردی بودن جک‌های بازویی، تصمیم داریم تا در این مقاله مراحل نصب جک بازویی تک لنگه توضیح دهیم.

مراحل نصب جک بازویی تک لنگه

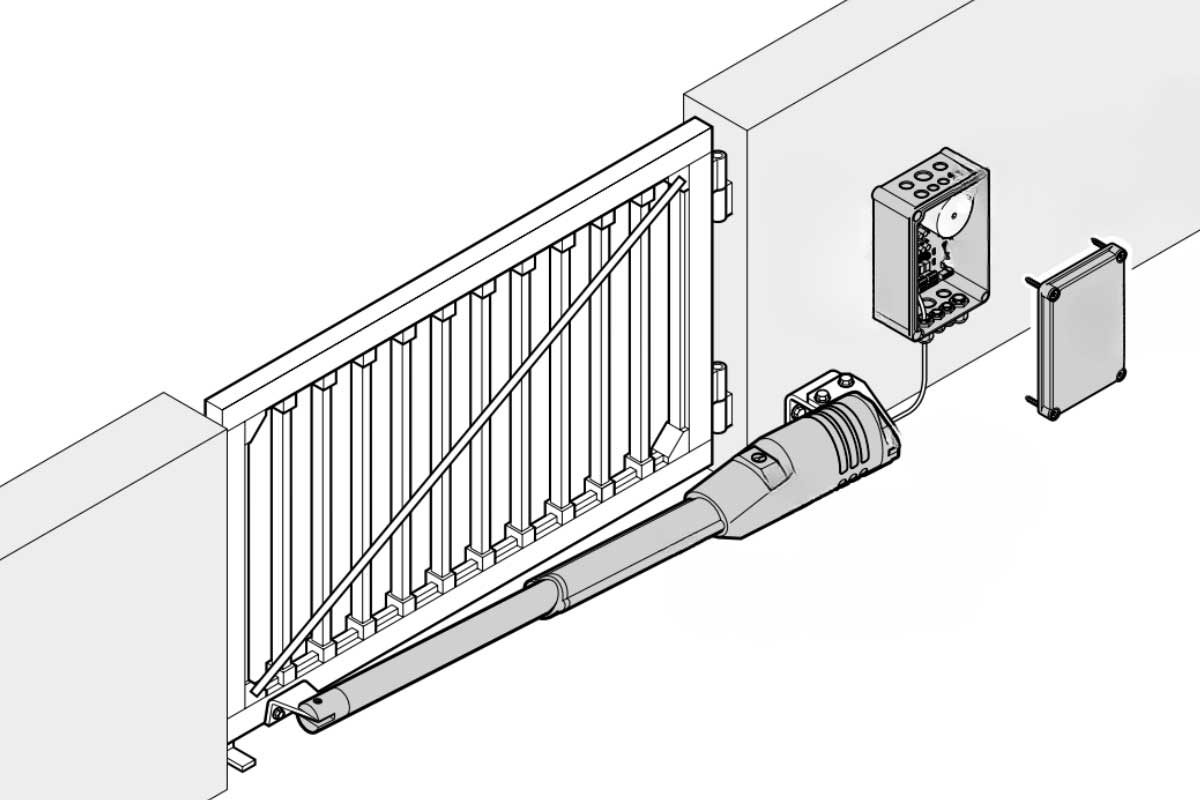

جک بازویی تک لنگه تنها یک پایه دارد و به همین دلیل برای درب‌های تک لنگه و درب‌های سبک مورد استفاده قرار می‌گیرد. نحوه نصب و راه‌اندازی جک پارکینگ تک لنگه مرحله به مرحله به شرح زیر است.

نکته: برای این‌که بهترین نتیجه را بگیرید باید علاوه‌بر آموزش نصب جک پارکینگ، به کاتالوگ محصول نیز مراجعه کنید.

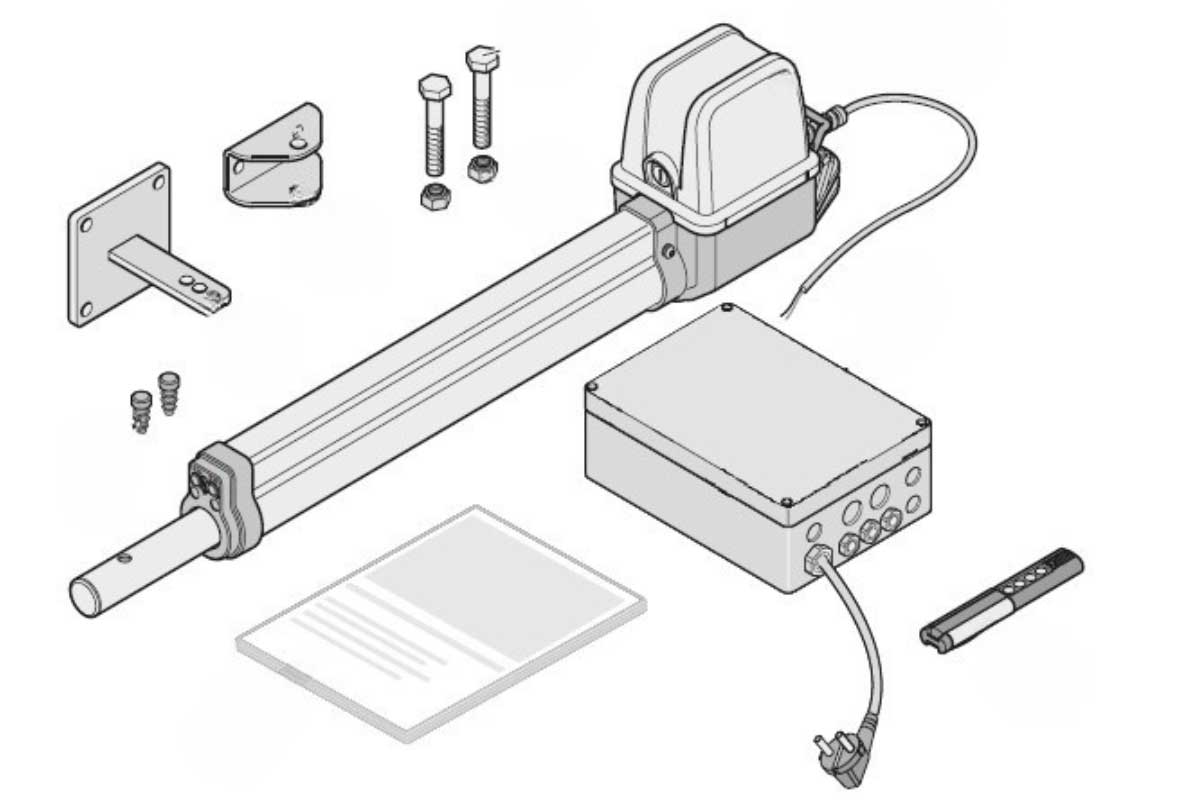

1. آماده کردن تجهیزات مورد نیاز

نصب جک بازویی مانند هر کار فنی دیگری به یک‌سری ابزار آلات نیاز دارد. پس اولین مرحله نصب این است که لوازم مورد نیاز را از قبل آماده کنید. لوازم اصلی نصب جک بازویی تک لنگه عبارتند از:

• انواع پیچ گوشتی برقی یا پیچ گوشتی دستی برای باز و بسته کردن پیچ‌ها
• دریل برای سوراخ کردن دیوار
• متر و تراز برای اندازه گرفتن فاصله‌ها و بررسی تراز بودن تجهیزات پس از نصب
• سیم‌ چین و انبردست برای برش سیم‌ها
• انواع سیم برای سیم‌کشی
• دستگاه جوش جهت جوش دادن پایه‌های جک به درب و دیوار

2. بررسی دفترچه راهنما جک

قبل از شروع نصب قطعات، دفترچه راهنما جک را به خوبی مطالعه کنید. زیرا بسیاری از نکات مهم مانند ارتفاع مناسب برای نصب بازو روی درب، تابلو فرمان، حسگرها و… داخل آن نوشته شده است.

 3. بررسی وضعیت درب و دیوار مجاور

در این مرحله باید وضعیت درب و دیوار مجاور آن را به خوبی مورد بررسی قرار دهید زیرا پایه جلویی بازو به کلاف درب و پایه عقبی آن به دیوار نصب می‌شود. به عنوان مثال اگر درب به درستی باز و بسته نمی‌شود یا به اصطلاح ” تاب” دارد، ابتدا باید ایراد آن را برطرف کنید تا بعد از نصب جک، مشکلی رخ ندهد.

4. تعیین محل مناسب برای قرار دادن جک

در صورتی که ساختمان شما نوساز باشد، پلیت روی دیوار شما وجود دارد؛ در نتیجه نیازی به تعیین محل نصب نیست و تنها باید پایه عقبی بازو را به پلیت روی دیوار و پایه جلویی را به درب وصل کنید. ولی اگر ساختمان شما قدیمی است باید یک مکان مناسب برای نصب جک انتخاب کنید و یک صفحه فلزی ۲۰ در ۲۰ سانتی‌متر را داخل دیوار مجاور بگذارید تا امکان نصب پایه عقبی فراهم شود. معمولا بهترین محل برای نصب جک بازویی، کلاف درب است.

جهت نصب پلیت، باید بخشی از دیوار مجاور را خراب کنید و یک قسمت از پلیت فلزی را به میلگرد داخل دیوار و بخش دیگر آن را به قوطی درب جوش دهید.

5. نصب پایه‌های بازو

حال نوبت به نصب پایه‌های بازوی جک می‌رسد که برای این کار باید اقدامات زیر را انجام دهید:

1.  پایه عقبی بازوی جک را مطابق فاصله‌ای که در دفترچه راهنما نوشته شده است، با خال‌جوش به پلیت وصل کنید.
2. جک را به کمک پین روی درب بگذارید.
3.  بعد از آن باید پایه جلویی را روی بازو قرار دهید.
4.  سپس جک را خلاص کنید و شفت درب را ببندید.
5. در مرحله بعد درب را تا آخر باز کنید.
6.  سپس پایه جلویی را با خال‌جوش به درب وصل کنید.
7. یک الی دو بار، درب را در این حالت باز و بسته کنید.
8. در صورتی که درب به خوبی باز و بسته شد، جک را از روی پایه‌ها بردارید.
9. در پایان هم پایه‌ها را محکم به پلیت و درب جوش دهید زیرا خال‌جوش، استقامت کافی ندارد.

6. نصب کردن تابلو فرمان، فلاشر و چشمی‌ها

بعد از نصب کردن پایه‌ها باید تابلو فرمان، فلاشر و حسگرها را در محل‌های مناسب نصب کنید که در ادامه ابتدا به طور خلاصه نقش هر کدام و سپس بهترین محل نصب آن‌ها را بررسی کرده‌ایم.

تابلو فرمان

 تابلو فرمان یکی از اجزای اصلی جک محسوب می‌شود زیرا دارای یک برد الکترونیکی است که ارسال و دریافت فرمان به قسمت‌های جک از طریق آن صورت می‌گیرد. بهترین محل برای نصب تابلو فرمان جک بازویی تک لنگه، نزدیک به برق ورودی است تا سیم و کابل کمتری مصرف شود. ارتفاع  تابلو فرمان از زمین هم باید ۱۵۰ یا ۱۶۰ سانتی‌متر باشد.

فلاشر

زمانی که درب در حال باز یا بسته شدن است، فلاشر به حالت چشمک‌زن کار می‌کند تا فردی که در حال ورود یا خروج به ساختمان است از وضعیت درب مطلع شود. به همین دلیل فلاشر را باید بالای درب و در قسمت پیشانی دیوار خارجی نصب کنید. معمولا برای وصل کردن فلاشر، اتصالات مخصوص آن در جعبه وجود دارد که با کمک آن‌ها باید فلاشر به دیوار نصب شود.

چشمی‌ها یا حسگرها

کاربرد اصلی چشمی‌ها یا حسگرها این است که اگر حین باز و بسته شدن درب، مانعی جلوی آن ظاهر شد، حرکت درب متوقف شود. بهترین محل نصب حسگرهای جک پارکینگ بازویی تک لنگه، قسمت بیرونی درب و در فاصله ۶۰ سانتی‌متری زمین است.

7. سیم‌کشی تجهیزات جک

با توجه به این که جک بازویی یک وسیله برقی است پس باید تجهیزات آن از طریق سیم‌های مخصوص به جریان برق متصل شوند و سیم‌کشی نیز یکی از مراحل اصلی نصب جک به شمار می‌رود. برای آن که نصاب حین نصب دچار سردرگمی نشود، روش صحیح سیم‌کشی در دفترچه راهنمای جک ذکر شده است و باید طبق دفترچه هر سیم برق را در محل مخصوص خود قرار دهید.  جدول زیر سیم‌هایی است که برای نصب به آن‌ها نیاز دارید:

8. تنظیمات و راه‌اندازی

در پایان کار نیز باید زمان‌بندی کارکرد بازو و زمان خودکار بسته شدن درب را مطابق دستورات درج شده در دفترچه راهنما، تنظیم کنید. سپس جک را از حالت خلاصی بیرون بیاورید و برق ساختمان را وصل کنید و عملکرد جک را با ریموت، مورد بررسی قرار دهید. چنانچه تمام مراحل را صحیح انجام داده باشید، جک به درستی کار می‌کند و درب را می‌بندد و باز می‌کند.

در صورتی که بعد از فشردن دکمه ریموت، جک کار نکرد و هیچ عکس‌العملی نشان نداد، ممکن است که سیم‌ها را به درستی و در محل مناسب آن قرار نداده‌اید و باید سیم‌کشی را بار دیگر چک کنید.

چک لیست نکات مهم نصب جک بازویی تک لنگه

1. اگر در زمینه انجام کارهای فنی و برق‌کشی ساختمان، دانش یا تخصص ندارید لطفا این کار را انجام ندهید و نصب جک را به یک فرد ماهر و متخصص بسپارید.
2. قبل از شروع به کار، دفترچه راهنمای جک را با دقت مطالعه کنید زیرا جک بازویی از نظر برند یا همان شرکت سازنده، انواع مختلفی دارد و ممکن است که روش نصب یا ارتفاع قرار دادن قطعات، در هر برند با برند دیگر به طور جزئی تفاوت داشته باشد.
3. اجزای جک مانند فلاشر، چشمی‌ها، تابلو فرمان و… را مطابق اندازه‌هایی که در دفترچه راهنما نوشته شده است، نصب کنید و آن‌ها را تغییر ندهید.
4. تابلو فرمان و چشمی‌ها را در محلی نصب کنید که در معرض بارش نباشد یا اگر در محلی قرار دادید که ممکن است آب باران روی آن‌ها بریزد حتما یک صفحه بالای آن قرار دهید.
5. برای سیم‌کشی اجزای جک، از انواع کابل مرغوب و استاندارد استفاده کنید تا دوام و طول عمر بالایی داشته باشند.
6. جک بازویی تک لنگه برای درب‌های سبک مناسب است و تحمل وزن درب‌های سنگین را ندارد. در نتیجه، از نصب جک بازویی تک لنگه روی درب‌های سنگین خودداری کنید.
