آموزش نصب جک پارکینگ + 0 تا 100 تنظیم ارتفاع و نصب

با استفاده از انواع جک پارکینگ می‌توانید درب پارکینگ خانه‌های ویلایی، آپارتمان، مجتمع و… را از راه دور، باز و بسته کنید. برای استفاده مناسب و طولانی مدت از جک‌های پارکینگی هم باید تجهیزات آن‌ها را به درستی نصب کنید. البته قبل از نصب جک درب پارکینگ، ابتدا باید یکی از بهترین مدل‌های موجود را انتخاب و خریداری نمایید. برای اطلاع از همه نکاتی که برای انتخاب جک‌های پارکینگی اهمیت دارند؛ به راهنمای انتخاب جک درب پارکینگ مراجعه کنید. چنانچه تجربه و مهارت کافی برای نصب جک برقی درب پارکینگ را ندارید؛ باید از تکنسین‌های کاربلد و برقکار حرفه‌ای کمک بگیرید. با انجام این کار هزینه خرید جک پارکینگ، هدر نخواهد رفت و تجهیزات جک به درستی نصب خواهند شد. در ادامه مطلب به بررسی آموزش نصب جک پارکینگ می‌پردازیم.

جدول آموزش نصب جک پارکینگ

	نصب چک پارکینگ بازویی (تک لنکه و دو لنگه)	نصب جک پارکینگ ریلی
آموزش نصب جک پارکینگ (مرحله به مرحله)	۱. نصب بازوها روی درب پارکینگ ۲. نصب تابلو فرمان، فلاشر، چشمی و حسگر جک پارکینگ	۱. نصب ریل‌ها روی درب پارکینگ ۲. نصب موتور روی زمین و اتصال به ریل‌ها ۳. نصب تابلو فرمان، فلاشر، چشمی و حسگر جک پارکینگ
ارتفاع نصب جک درب پارکینگ	درب‌های داخل باز شو: در قسمت میانی درب درب‌های بیرون باز شو: در یک سوم بالایی درب محل نصب مناسب جک پارکینگی نسبت به لولا درب: حدود 20 سانتی‌متر به سمت خارج و در ارتفاع 25 سانتی‌متری	ریل‌های روی درب: حدود 5 تا 10 سانتی‌متر از سطح زمین فاصله بین ریل و موتور: حدود 1.5 تا 3 میلی‌متر در تمام طول مسیر ریل‌ها
سیم و کابل مورد نیاز برای نصب جک پارکینگ (اگر فاصله بیش از 30 متر است، سایز کابل‌ها را یک سایز بزرگ‌تر انتخاب کنید – مثلا از 2.5 به 4 میلی‌متر مربع)	کابل برق موتور: کابل 2 رشته 1.5 یا 2.5 میلی‌متر مربع – به اندازه فاصله برد تا هر بازو × 1.2 کابل فلاشر: کابل 2 رشته 1.5 میلی‌متر مربع – به اندازه فاصله برد تا فلاشر کابل چشمی: کابل 4 رشته 0.75 میلی‌متر مربع – به اندازه فاصله برد تا هر چشمی کابل حسگر: کابل 2 رشته 1.5 میلی‌متر مربع – به اندازه فاصله حسگر تا تابلو فرمان کابل تغذیه برد فرمان (در صورت فاصله زیاد تا برق اصلی): کابل 3 رشته 2.5 میلی‌متر مربع – به اندازه فاصله برد تا برق اصلی × 1.2

ابزارهای ضروری نصب جک پارکینگ

تجهیزات اندازه‌گیری نظیر متر و تراز
دریل و پیچ‌گوشتی برقی یا پیچ گوشتی دستی برای محکم کردن اتصالات
سیم چین و انبردست برای سیم‌کشی جک پارکینگ
دستگاه جوش برای نصب جک ریلی و اتصال ریل‌ها به درب

مرحله اول: انتخاب محل مناسب برای جایگذاری ابزارهای جک پارکینگ

بعد از انتخاب جک پارکینگی مناسب که مشخصات آن بیشترین تناسب را با درب پارکینگ مورد نظر شما دارد؛ باید به فکر نصب اصولی تجهیزات آن باشید. با نصب هر یک از تجهیزات جک درب پارکینگ در جای مناسب، کنترل از راه دور درب آسان‌تر خواهد بود. از طرفی طول عمر تجهیزات جک پارکینیگی هم افزایش می‌یابد. طریقه نصب جک درب پارکینگ برای همه مدل‌ها، یکسان نیست. به همین علت باید برای انتخاب محل نصب جک درب پارکینگ برای هر نوع از انواع جک درب اتومات، نکات زیر را در نظر بگیرید:

جک پارکینگ بازویی (دو لنگه یا تک لنگه)

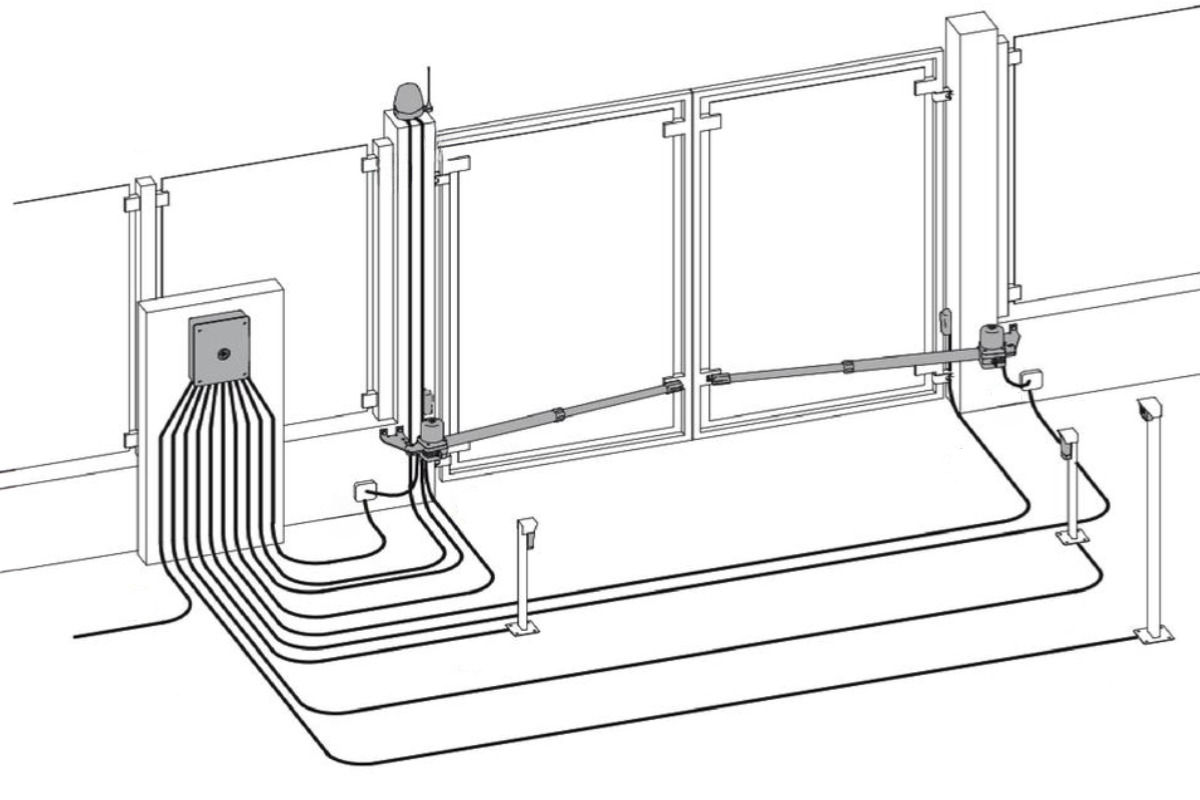

نقشه ساده از نصب جک پارکینگ بازویی (دو لنگه)

اقدامات لازم برای نصب جک بازویی درب پارکینگ تک لنگه یا دو لنگه عبارتند از:

باید بازوها را بر روی محکم‌ترین جای درب، یعنی کلاف آن نصب کنید.
برای نصب پایه‌های عقب جک و زاویه‌دهی به آن‌ها باید دیواره‌های کنار درب را بررسی کرده و یک جای مناسب انتخاب نمایید.
جای مناسب برای نصب پایه‌های عقب، بیس پلیت است که در ساختمان‌های نوساز امروزی از همان ابتدا در کناره‌های دیوار تعبیه خواهد شد.
بیس پلیت یک ساختار فلزی با ورقه تیره رنگ است که بین ستون و بتن قرار می‌گیرد و فشار وارد به ستون را به بتن منتقل می‌کند.
در ساختمان‌های قدیمی به کنده‌کاری کناره‌های دیوار نیاز است تا بیس پلیت مناسب نصب شود.
برای ایجاد بیس پلیت می‌توانید از نبشی، ناودانی یا بیس پلیت با ضخامت حداقل 1 سانتی متر استفاده کنید.
در نهایت باید پایه‌های عقب جک پارکینگ بازویی را با توجه به زاویه درب در فاصله 14 سانتی متری از لولا بر روی بیس پلیت نصب کنید.

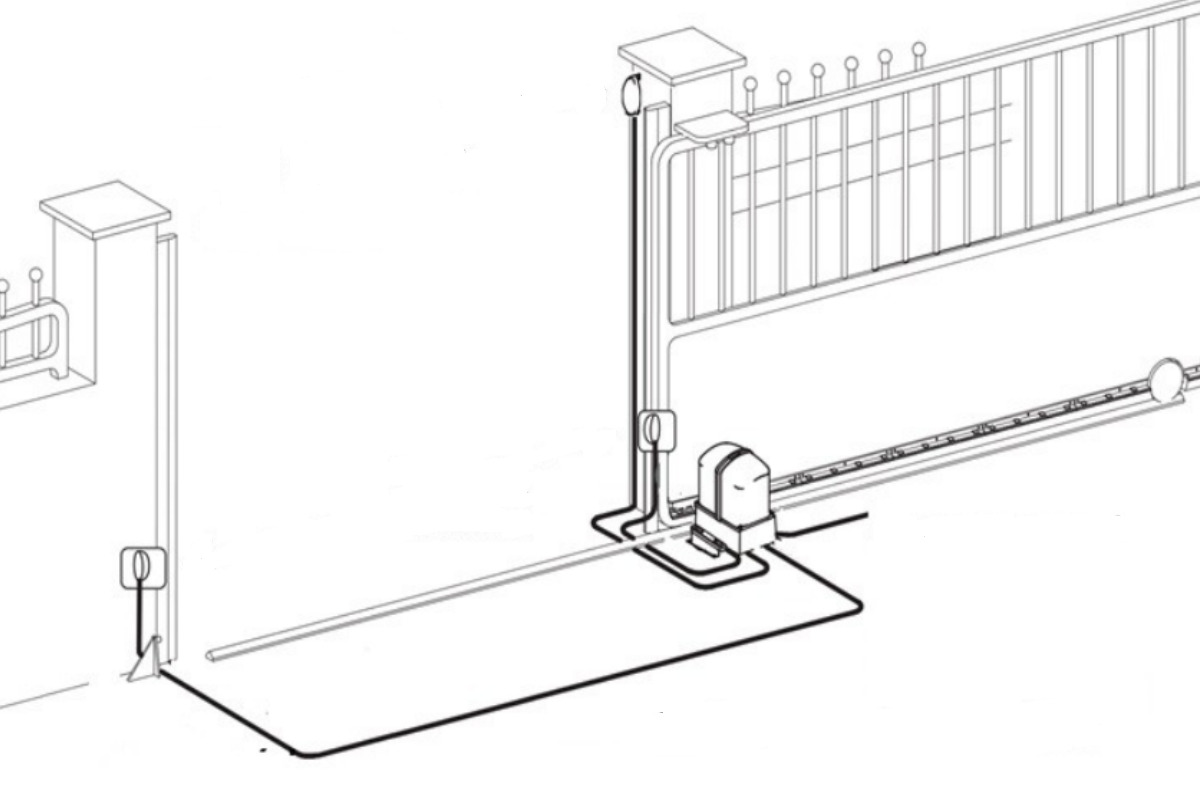

جک درب کشویی

اقدامات لازم برای نصب جک درب کشویی عبارتند از:

ریل‌های جک پارکینگ کشویی را می‌توانید در پایین یا بالای درب نصب کنید.
معمولاً به جهت انجام سرویس‌های دوره‌ای ریل‌ها در پایین درب نصب می‌شوند. پس در هنگام نصب این مورد را به یاد داشته باشید.
در هنگام نصب باید لبه صاف ریل‌ها در بالا و لبه دندانه‌دار آن به سمت زمین باشد.
ریل‌ها را تراز روی درب و در محل مناسب قرار دهید و پیچ‌ها را از وسط سوراخ‌های بیضی شکل روی ریل‌ها عبور و آن‌ها را از طرف قطر بیشتر به با دستگاه جوش در جوش بدهید.
موتور را در فاصله مناسب از ریل‎‌ها، پشت درب ورودی، روی زمین در سطحی هموار نیز باید قرار دهید.

ارتفاع نصب جک درب پارکینگ

یکی از مهم‌ترین نکاتی که در مورد جک‌های پارکینگی مطرح می‌شود؛ تعیین ارتفاع نصب جک درب پارکینگ است. در واقع تجهیزات جک پارکینگی باید در ارتفاع مناسب نسبت به سطح زمین و لولای درب قرار بگیرند. در مبحث آموزش نصب جک درب پارکینگ، توصیه می‌شود برای مشخص کردن ارتفاع قرارگیری تجهیزات به دفترچه راهنما، مراجعه کنید. با این حال تکنسین‌های حرفه‌ای و کاربلد ارتفاع مناسب جک پارکینگ به شرح زیر در نظر می‌گیرند:

ارتفاع مناسب جک پارکینگ بازویی برای درب‌هایی که روبه داخل باز می‌شوند؛ در قسمت میانی درب است. همچنین برای درب‌هایی که به سمت بیرون باز می‌شوند؛ باید جک را در یک سوم بالایی درب نصب کرد. از طرفی جک پارکینگی نسبت به لولا درب، حدود 20 سانتی‌متر به سمت خارج و در ارتفاع 25 سانتی‌متری نصب می‌شود.

ارتفاع مناسب جک پارکینگ کشویی حدود 5 تا 10 سانتی‌متر از سطح زمین است. موتور جک پارکینگ ریلی باید روی زمین هموار نصب شود و هیچ برآمدگی یا فرورفتگی در زمین وجود نداشته باشد. حداقل فاصله بین ریل‌ها و موتور باید حدود 1.5 تا 3 میلی‌متر باشد. فاصله 1.5 تا 3 میلی‌متر بین ریل و موتور باید در تمام طول مسیر ریل‌ها رعایت شود.

مرحله دوم: نصب تابلو فرمان، فلاشر، چشمی و حسگر

بعد از انتخاب محل مناسب نصب ابزارهای جک پارکینگ باید به سراغ نصب تابلو فرمان، فلاشر، چشمی و حسگر رفت که این مورد را نیز برای هردو جک پارکینگ یعنی ریلی و بازویی در ادامه توضیح داده‌ایم.

نصب تابلو فرمان، فلاشر، چشمی و حسگر برای جک پارکینگ بازویی

حالا بعد از کنده‌کاری دیوار و نصب پایه‌های عقب و جلو جک، باید تابلو فرمان، چشمی و فلاشر را نصب کنید. نکات مهمی که در مورد نصب این تجهیزات وجود دارند؛ انتخاب محل مناسب و نصب اصولی آن‌ها است. در ادامه مبحث آموزش نصب جک درب پارکینگ باید نکات زیر را در نظر بگیرید:

مدار کنترل یا همان تابلو فرمان باید در جای مناسب و نزدیک به محل دریافت برق نصب شود.
با انجام این کار به سیم‌کشی طولانی و استفاده از متراژ زیاد سیم برق، نیاز ندارید.
توصیه می‌کنیم تابلو فرمان را در ارتفاع حدود 150 سانتی‌متری از سطح زمین نصب کنید.
بهتر است تابلو فرمان را بیش از حد به درب نزدیک نکنید تا درب هنگام باز و بسته شدن به آن برخورد کند.
فلاشر هم باید بیرون از درب و بر روی پیشانی دیوار نصب شود.
محل قرارگیری فلاشر باید در موقعیتی باشد که راننده به خوبی وضعیت درب را ببیند.
دو عدد چشمی جک پارکینگی هم باید در ارتفاع حدود 40 تا حداکثر 70 سانتی‌متری از زمین، روبه‌روی یکدیگر و مقابل فلاشر قرار بگیرند.
نصب فلاشر و چشمی روبه‌روی یکدیگر باعث برقراری ارتباط بهتر میان آن‌ها خواهد شد.
چشمی‌ها باید در جای مناسب که امکان ورود آب باران، گرد و غبار و… به آن‌ها وجود ندارد، نصب شوند.

نصب تابلو فرمان، فلاشر، چشمی و حسگر برای جک پارکینگ ریلی

بعد از آن‌که ریل‌ها را در جای مناسب روی درب پیچ کردید و موتور جک پارکینگ بازویی را در محل مناسب روی زمین قرار دادید؛ نوبت به دیگر اجزای جک پارکینگ می‌رسد. نصب تابلو فرمان، فلاشر، چشمی و حسگر برای جک پارکینگ ریلی نیازمند رعایت نکات زیر است:

مدار فرمان جک پارکینگ ریلی باید در نزدیک‌ترین نقطه به جک ریلی، روی دیوار نزدیک درب پارکینگ و در ارتفاع 1.5 تا 2 متر نصب شود.
فلاشر جک ریلی معمولا نزدیک موتور و روی دیوار یا بالای سمت ثابت درب نصب می‌شود و از زمین 4 متر فاصله داشته باشد.
سنسور چشمی باید در دو طرف درب و روبه‌روی هم و در فاصله 50 تا 60 سانتی‌متری از سطح زمین نصب شوند.
حتما کابل‌کشی چشمی باید در کنار ریل و دور از ضربه یا فشار باشد.
محل مناسب برای نصب حسگر جک پارکینگ ریلی، محلی است که مسیر حرکت درب و ریل را کاملا پوشش دهد.

مرحله سوم: سیم کشی جک پارکینگ

برای راه‌اندازی سیستم کنترل از راه دور درب پارکینگ باید سیم‌کشی مناسب هم ایجاد کنید. ساختمان‌های نوساز , استاندارد؛ دارای سیم‌کشی مناسب برای جک درب پارکینگ هستند. اما برای ساختمان‌های قدیمی باید مجدد سیم‌کشی انجام داد. چون سیم‌کشی جک پارکینگ در فضای باز است فراموش نکنید که حتما از لوله برق و اتصالات مناسب استفاده کنید. با انجام این کار علاوه‌بر طول عمر بالا و عدم خرابی کابل‌ها با ظاهری مناسب از سیم کشی مواجه خواهید شد.

جدول سایز انواع کابل مورد نیاز برای نصب جک پارکینگ

سایز مناسب سیم و کابل برای نصب جک پارکینگ چیست؟ در کمتر از 1 دقیقه در جدول زیر به این سوال شما پاسخ داده‌ایم.

تجهیزات	جک ریلی	جک بازویی	سایز کابل	توضیحات
برق موتور	2 رشته 2.5	2 رشته 1.5 یا 2.5	2.5 میلی‌متر مربع	برای جریان موتور جک کمتر از 10 متر 1.5 و بیشتر از آن 2.5
فلاشر	2 رشته 1.5	2 رشته 1.5	1.5 میلی‌متر مربع	برای اتصال فلاشر به تابلو فرمان
چشمی	4 رشته 0.75	4 رشته 0.75	0.75 میلی‌متر مربع	برای برق و سیگنال چشمی‌ها
حسگر	2 رشته 1.5	2 رشته 1.5	1.5 میلی‌متر مربع	برای تجهیزات حسگر
تغذیه برد تابلو فرمان	3 رشته 2.5	3 رشته 2.5	2.5 میلی‌متر مربع	برق اصلی برد فرمان
برق بازوی دوم	–	2 رشته 1.5	1.5 میلی‌متر مربع	برای بازوی دوم جک بازویی

مقدار سیم و کابل مورد نیاز برای نصب جک پارکینگ چقدر است؟

یکی از مهم‌ترین نکاتی که پیرامون طریقه نصب جک درب پارکینگ مطرح می‌شود؛ مقدار سیم و کابل مورد نیاز برای انجام این کار است. به طور کلی برای کاهش میزان مصرف سیم و کابل باید تجهیزات جک درب پارکینگ، به ویژه مدار فرمان را در موقعیتی نصب کنید که کوتاه‌ترین مسیر برای سیم‌کشی شکل بگیرد.

با توجه به اینکه محل دریافت جریان برق برای جک پارکینگی، ابعاد درب، محل قرارگیری تجهیزات جک و… در ساختمان‌های مختلف، متفاوت است؛ نمی‌توان گفت برای سیم‌کشی همه جک‌های پارکینگی به یک میزان مشخص از سیم و کابل نیاز دارید. برای خرید سیم و کابل بهتر است محل قرارگیری تجهیزات جک پارکینگی را مشخص کرده و مسافت‌ها را اندازه‌گیری کنید.

برآورد کلی مقدار کابل در صورت نصب استاندارد جک پارکینگ (این اعداد قطعی نیستند و می‌توانند تغییر کنند):

20 تا 30 متر کابل برق برای موتور و بازوها
10 تا 20 متر کابل برای چشمی و فلاشر
5 تا 10 متر کابل برای سنسورها

همیشه متراژ کابل‌ها را 20 درصد بیشتر از مقدار مورد نیاز در نظر بگیرید تا در صورت خطا یا تغییر مسیر کابل‌کشی، سیم و کابل کم نباشد. همچنین حتما کابل‌ها را مطابق استاندارد ولتاژ جک انتخاب کنید.

نکات کلی که باید در خصوص نصب جک پارکینگ بدانید

نصب جک درب پارکینگ، مزایای مهمی به همراه دارد. با سیستم کنترل از راه دور، دیگر نیازی به خروج از خودرو یا باز و بسته کردن دستی درب نیست. نصب اصولی موجب برخورداری از تمام این مزایا و افزایش طول عمر جک‌های پارکینگی است. در کنار نصب اصولی، جک پارکینگ منزل شما همیشه سالم خواهد بود اگر برند جک پارکینگ را از لیست پرفروش‌ترین برندهای جک پارکینگ ایرانی و خارجی، انتخاب کرده باشید! از جمله مهم‌ترین نکاتی که باید در مورد نصب جک درب پارکینگ بدانید، می‌توانیم به موارد زیر اشاره کنیم:

برای نصب جک پارکینگ حتما از راهنمای همراه با تجهیزات استفاده کنید.
سعی کنید بهترین محل را برای نصب مدار فرمان، فلاشر و چشمی انتخاب کنید تا برقراری ارتباط، آسان‌تر انجام شود.
با انتخاب محل نصب مناسب، میزان سیم و کابل مورد نیاز هم کاهش می‌یابد.
از محکم بودن اتصال‌ها و نصب صحیح تجهیزات جک اطمینان حاصل کنید.
مقدار فشار به جک درب پارکینگ را کاهش دهید.
فلاشر و چشمی را روبه‌روی یکدیگر و بدون مانع نصب کنید تا ارتباط موثر میان آن‌ها برقرار شود.
از کابل‌های مناسب برای اتصال مدار فرمان به فلاشر و چشمی استفاده کنید.
مدار فرمان را در ارتفاع حدود 150 سانتی‌متری از سطح زمین قرار دهید.
فلاشر در قسمت بالای درب (پیشانی) نصب می‌شود و 4 متر از سطح زمین فاصله دارد.
تا حد امکان تابلو فرمان را در نزدیکی محل دریافت جریان برق نصب کنید.
مدار فرمان و چشمی‌ها نباید در معرض جریان آب باران قرار بگیرند.

نکات کلی نصب جک پارکینگ بازویی

چنانچه برای نصب جک پارکینگ بازویی بیس پلیت برای درب پارکینگ نصب نشده است؛ پس از نصب، باید آن را رنگ کنید تا در طول زمان دچار فرسودگی نشود.
پس از انجام کنده‌کاری دیوار، بهتر است سطح را ترمیم کنید تا میزان زیبایی و جلوه محیط کاهش پیدا نکند.
جک‌های عقب، بازوها و به طور کلی تجهیزات جک درب پارکینگ را در زاویه مناسب قرار دهید.
زاویه‌دهی مناسب باعث عدم برخورد تجهیزات با درب و دیوار خواهد شد.
برای کاهش فشار باید بهترین محل را برای نصب تجهیزات جک در چارچوب، دیوار و لنگه درب انتخاب کنید.

نکات کلی نصب جک پارکینگ ریلی

در هنگام نصب مطمئن شوید که ریل هیچگونه برآمدگی یا فرو رفتگی ندارد.
حتما در نظر داشته باشید که توان موتور جک پارکینگ ریلی با وزن درب برابری کند.
موتور جک ریلی باید روی یک سطح صاف و کاملا محکم نصب شود تا بتواند در برابر ضربات و لرز‌ها مقاومت کند.
حتما بررسی کنید که پس از نصب موتور دنده‌ی ان با دنده‌ی ریل درگیر باشد و هیچ فاصله‎ای بین آن‌ها وجود نداشته باشد.
همچنین از تنظیم دقیق زنجیر قافل نشوید و بررسی کنید که خیلی شل یا سفت نباشد.

با آگاهی از این نکات و رعایت آن‌ها می‌توانید بهترین عملکرد را از جک درب پارکینگ شاهد باشید. از طرفی طول عمر تجهیزات جک پارکینگی هم افزایش می‌یابد و راه‌اندازی این سیستم صرفه اقتصادی خواهد داشت. چنانچه می‌خواهید اطلاعات بیشتری برای نگهداری از جک پارکینگ برای افزایش طول عمر بدست آورید، مقاله “آموزش عیب‌یابی و تعمیر جک درب پارکینگ + اصول نگهداری” را بخوانید.

تجربه خود را درباره نصب جک پارکینگ و نکاتی که باید در هنگام نصب رعایت کرد که در این مطلب از آرتا الکتریک به آن اشاره نشده است را با ما درمیان بگذارید!
