راهنمای سیم کشی و نصب لامپ هالوژن در سقف
نورپردازی سقف با لامپ هالوژن جزو محبوبترین شیوههای نورپردازی دکوراسیون داخلی است. چون لامپهای هالوژن نور متمرکزی دارند، تنوع آنها بالا است، بهراحتی نصب میشوند، مدلهای جدید آن کممصرف هستند و امکان نصب آنها به دو صورت توکار و روکار وجود دارد. بر همین اساس هم برای منازل و هم برای ساختمانهای اداری و تجاری قابل نصب هستند.
در آموزش نصب و سیم کشی لامپ هالوژن، با ابزارهای مورد نیاز نصب لامپ هالوژن و نحوه سوراخ کردن سقفهای مختلف آشنا میشوید. این مقاله یک راهنمای کامل و جامع برای نصب و سیمکشی لامپ هالوژن است اما اگر تجربه و مهارت در سیم کشی ندارید، حتما از یک برقکار کمک بگیرید.

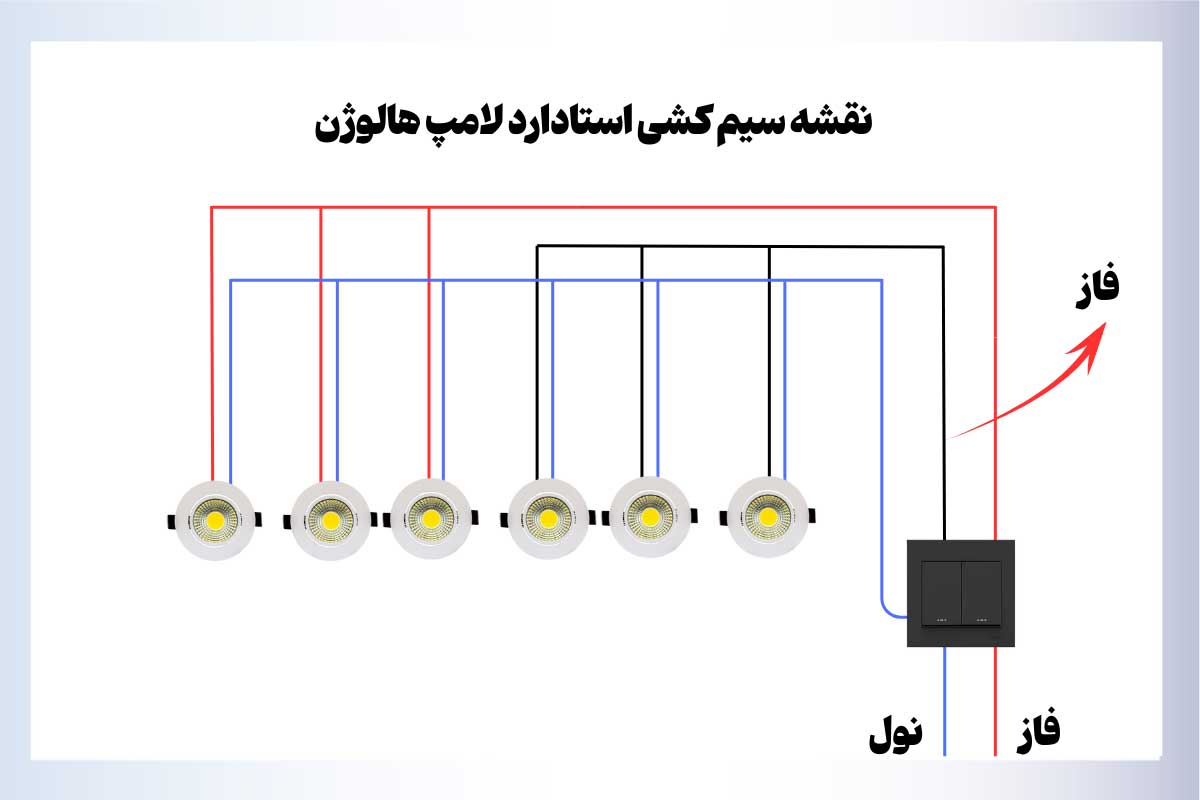

نقشه سیم کشی لامپ هالوژن سقفی
- همانطور که در تصویر بالا میبینید، شش عدد لامپ هالوژن بهصورت سری بر روی سقف نصب شدهاند.
- یک کلید دو پل در نقشه سیمکشی وجود دارد که مخصوص روشن و خاموش کردن لامپها است.
- دو سیم فاز و نول به رنگ قرمز و آبی در تصویر وجود دارد.
- از سیم فاز دو خروجی گرفته شده است (سیم قرمز و سیم مشکی) که یکی از آنها به سه لامپ و دیگری به باقی لامپها متصل شده است.
- طبق تصویر سیم نول تنها از کلید برق گذشته و بهطور مستقیم به لامپها وصل میشود.
فاصله استاندارد هالوژنهای سقف چقدر است؟
بر اساس نظر بسیاری از کارشناسان حوزه نورپردازی، هالوژنها باید ۷۵ سانتیتر با دیوار فاصله داشته باشند و مقدار فاصله هر هالوژن با هالوژن دیگر، بهتر است که ۱ متر باشد. در واقع در هر متر مربع یک عدد هالوژن نصب شود.
به عنوان مثال در یک سقف ۲ متری باید دو عدد هالوژن نصب شود.
البته اگر لامپهای هالوژن شما شدت روشنایی بالایی دارند و زاویه تابش گسترده آنها برابر با ۵۵ درجه است، آنها را در فاصله ۱.۵ متر از هم نصب کنید.
نحوه چیدمان لامپهای هالوژن در سقف
چیدمان لامپهای هالوژن به طراحی و مساحت سقف و تعداد لامپهای موجود بستگی دارد. به عنوان مثال اگر سقف مورد نظر شما مستطیل است و طول سقف چند برابر عرض آن است، چینش چراغها باید به صورت خطی باشد تا نور لامپ در تمام فضا پخش شود. ولی اگر شکل سقف شما مربعی است، چراغها نیز باید به صورت مربعی در سقف قرار بگیرند.
- در آموزش چیدمان و نقشه نصب چراغ سقفی، نقشه نصب لامپ هالوژن در سقف با طراحیهای مختلف نشان داده شده است.
در رابطه با تعداد لامپها و مساحت سقف هم باید طبق استانداردهای تعیین شده عمل کنید یعنی اگر شدت نوردهی لامپهای شما معمولی است، در یک سقف با مساحت ۱۲متر، بهتر است ۱۲ عدد لامپ هالوژن وصل کنید ولی اگر لامپهای شما پر نور هستند، تعداد لامپها باید ۸ عدد باشد.
لوازم مورد نیاز برای سیم کشی لامپ هالوژن در سقف
- دو رشته سیم برق نازک
- کلید دو پل
- چسب برق و اتصالات سیم و کابل
- فازمتر
- لوله برق
- سیم چین
- مته گرد بر
- فریم یا قاب هالوژن
- پیچ گوشتی
- انبردست
- ماسک، دستکش و عینک محافظ
آموزش مرحله به مرحله سیم کشی لامپ هالوژن در سقف
نصب صحیح و سیم کشی ایمن لامپهای هالوژن در سقف، بسیار مهم است زیرا اگر سیمها درست و اصولی سر جای خود قرار نگیرند، احتمال آتش سوزی یا برقگرفتگی وجود دارد.
مرحله اول: آمادهسازی محل نصب لامپ هالوژن
- ابتدا محل نصب لامپها را تعیین کنید. فقط در نظر داشته باشید که محل قرار گرفتن لامپها با مواد اشتعالزا مانند پرده یا اجسام پلاستیکی یا محل عبور لولههای آب و سیم و کابل ساختمان فاصله داشته باشد.
- سپس با توجه به اندازه و شکل قاب هالوژن، باید داخل سقف را سوراخ کنید.
*نحوه سوراخ کردن هر سقف با توجه به متریالی که دارد، متفاوت است. برای همین در ادامه، درباره سوراخ کردن هر نوع سقف مفصل توضیح دادهایم.
مرحله دوم: عبور دادن سیم هالوژن از لوله برق
- ابتدا برق ساختمان را قطع کنید. سپس یک لوله برق را از محل نصب هالوژن اول به سمت محل نصب هالوژن دوم منتقل کنید.
- در مرحله بعدی دو رشته سیم آبی و قرمز را از داخل لولههای برق عبور دهید. سپس طرف دیگر لوله برق را کمی بکشید تا سیمها از محل نصب هالوژن دوم خارج شوند.
- مجدد لوله برق را از محل نصب هالوژن دوم به سمت محل نصب هالوژن سوم هدایت کنید. مانند مرحله قبل، سیمها برق را از داخل آن عبور دهید.
- مراحل ۱ تا ۳ را برای تمام هالوژنها تکرار کنید تا سیمها از محل نصب تمام آنها عبور کند. هنگام عبور دادن سیمها از لوله برق، باید مقداری سیم و کابل را در محل نصب هر یک از هالوژنها، آویزان نگه دارید. سر سیمهای آویزان شده را با چسب برق ببندید.

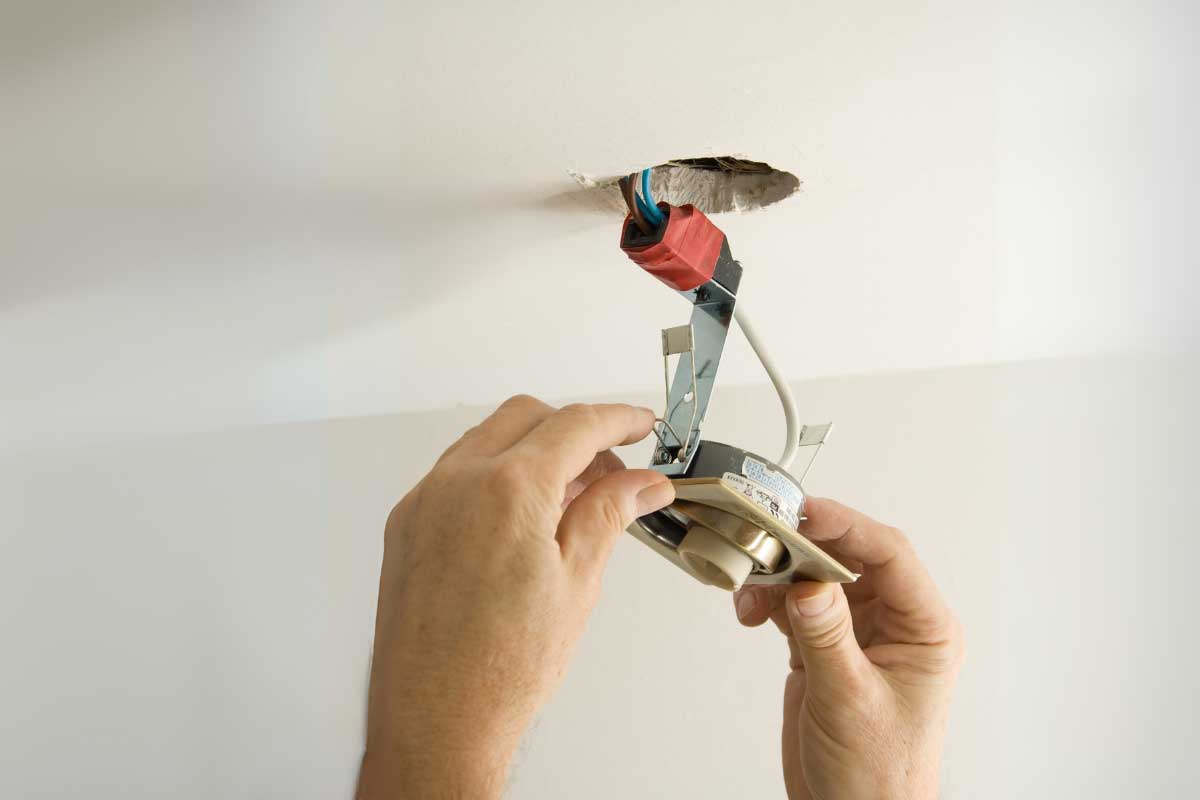

مرحله سوم: وصل کردن سوکت لامپ هالوژن به سیم برق
- سر سیمهای قرمز و آبی هالوژن را که آویزان هستند، کمی لخت کنید (این کار را نیم سانتیمتر، نیم سانتیمتر انجام دهید).
- سپس سیمهای سوکت لامپ هالوژن را به سر سیمهای قرمز و آبی وصل کنید و محل اتصال دو سیم برق را با اتصالات سیم و کابل مناسب، بپوشانید.
اقدامات گفته شده را برای تمام هالوژنها به غیر از هالوژن آخر تکرار کنید.
- برای وصل کردن سیم سوکت به هالوژن انتهایی، ابتدا سیمهای برق ورودی به سقف را شناسایی و با بست کمربندی مرتب کنید.
- در گام بعدی، سیمهای فاز و نول هالوژن آخر را با سیمهای فاز و نول ورودی به سقف را با هم یکی کنید.
- در پایان سیم سوکت هالوژن آخر را به سیمهایی که با هم یکی کردید، متصل نمایید.
مرحله چهارم: وصل کردن سیم فاز و نول به کلید دو پل
- در مرحله آخر سیمکشی باید سیم فاز و نول ساختمان را به کلید دو پل وصل کنید.
- سیم نول را مستقیم به هالوژنها متصل نمایید و از سیم فاز دو خروجی بگیرید و هر خروجی را به سه لامپ متصل نمایید.
انواع لامپ هالوژن
-
لامپ کم مصرف 11 وات نور سرپیچ GU1033,300 تومان -
هالوژن 8 وات پایه سوزنی GU5.3 جی سی سی35,000 تومان
-
لامپ هالوژن ال ای دی 4 وات پایه استارتى ZFR40,000 تومان
-
لامپ هالوژنی 7 وات لکلر پایه سوزنی40,425 تومان
نحوه نصب لامپ هالوژن سقفی در سقفهای مختلف
سقف ساختمانها از مواد مختلف مانند گچ، بتن، کامپوزیت، کناف، رابیتس و… ساخته میشود. از آنجایی که هر سقف با توجه به متریال ساخت، ویژگیهای متفاوتی دارد؛ پس نحوه نصب هالوژن در سقف گچی با نصب هالوژن در سقف رابیتس، بتن، کامپوزیت و کناف فرق دارد.
مراحل نصب هالوژن در سقف گچی
- برق ساختمان را به طور کامل قطع کنید.
- برای نصب هالوژن در سقف گچی ابتدا باید با یک شابلون، در محل نصب هالوژنها دایره بکشید.
- با یک گردبر دستی مخصوص گچ، در محل دایرهها سوراخ ایجاد کنید. بعد از سوراخکاری با یک مکنده، تمام گرد و غبار داخل آن را از بین ببرید. چون این گرد و غبار به سیمها و اجزای داخلی هالوژن آسیب میزند.
- پس از ایجاد سوراخها، با یک خرطومی استاندارد و متناسب با سایز سیمها، سیمها را بین سوراخها عبور دهید. در ادامه سیمکشی را طبق اصول استاندارد (اتصال فاز و نول) پیش ببرید.
- در گام بعدی قاب هالوژن را درون سوراخ قرار دهید تا فنرهای کنار قاب داخل سقف گیر کنند. فقط حین نصب مواظب باشید که به سقف آسیب نزنید.
- بعد از آن لامپ هالوژن را داخل قاب آن بگذارید و آن را به درایو متصل کنید.
- در پایان و بعد از آن که تمام اجزا و سیمها را با دقت وصل کردید، برق ساختمان را وصل کنید و کلید هالوژنها را بزنید.

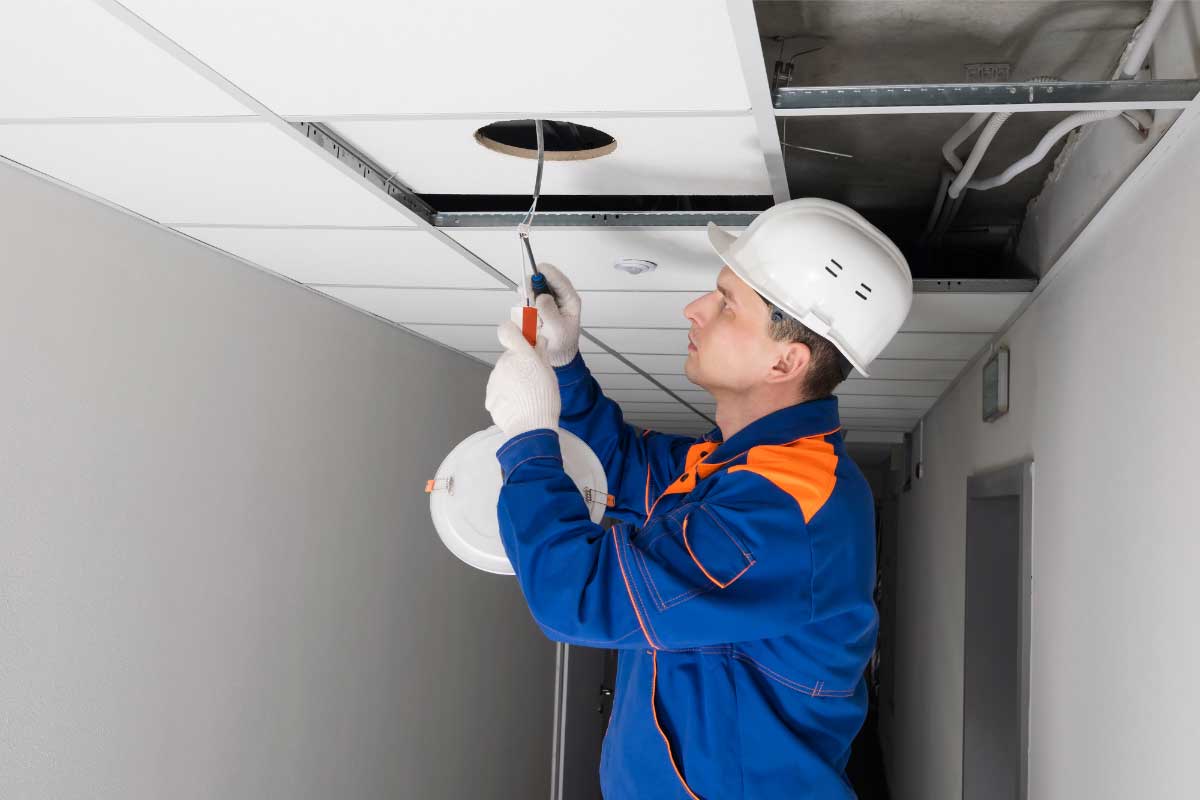

نصب هالوژن در سقف کناف
نصب هالوژن در سقف کناف بسیار سریع انجام میشود، زیرا پشت کناف یک فضای خالی وجود دارد. در نتیجه فرایند سوراخ کردن سقف و رد کردن سیم در کمترین زمان ممکن صورت میگیرد.
- پس از قطع کردن برق، با شابلون روی سقف دایره بکشید.
- با گردبر دایرهها را سوراخ کنید.
- سیمها را از داخل سوراخها با لوله خرطومی رد کنید و سوکتهای هالوژن را به سر سیمها متصل نمایید.
- پایه یا قاب هالوژن را درون سوراخها بگذارید و مدار آن را ببندید.
- لامپها را داخل این قابها قرار دهید و برق را وصل کنید. سپس دکمه روشن لامپها را بزنید.
نحوه نصب هالوژن در سقف رابیتس
نصب هالوژن در سقف رابیتس بسیار ساده است، زیرا درون سقف رابیتس، نبشی میلگرد و رابیتس وجود دارد. در نتیجه هنگام ساختن سقف، غلافهای هالوژن و لوله خرطومی برق داخل سقف کار قرار داده میشود و نیاز نیست که سقف را سوراخ کنید. پس شما فقط باید سیمها را عبور دهید، قابهای هالوژن را درون غلافها بگذارید و لامپ را نصب کنید.
نصب هالوژن در سقف بتن
برای نصب کردن هالوژن در سقف بتنی مراحل زیر را پیش ببرید:
- ابتدا برق ساختمان را قطع کنید.
- بعد باید با شیارزن، یک شیار کمعمق و یکنواخت برای عبور لوله خرطومی حفر کنید.
- سپس با دریل چکشی و مته الماسه، سقف را به اندازه قطر لامپ هالوژن سوراخ کنید.
- بعد از آن فرایند سیمکشی هالوژن را که بین جعبه فیوز و هالوژن صورت میگیرد، انجام دهید.
- در گام بعدی قاب هالوژن را داخل سوراخ قرار دهید و آن را با رول پلاک یا گیره محکم کنید.
- لامپ هالوژن را داخل قاب بگذارید و برق ساختمان را وصل کنید.
- در پایان هم عملکرد هالوژنها را مورد بررسی قرار دهید.

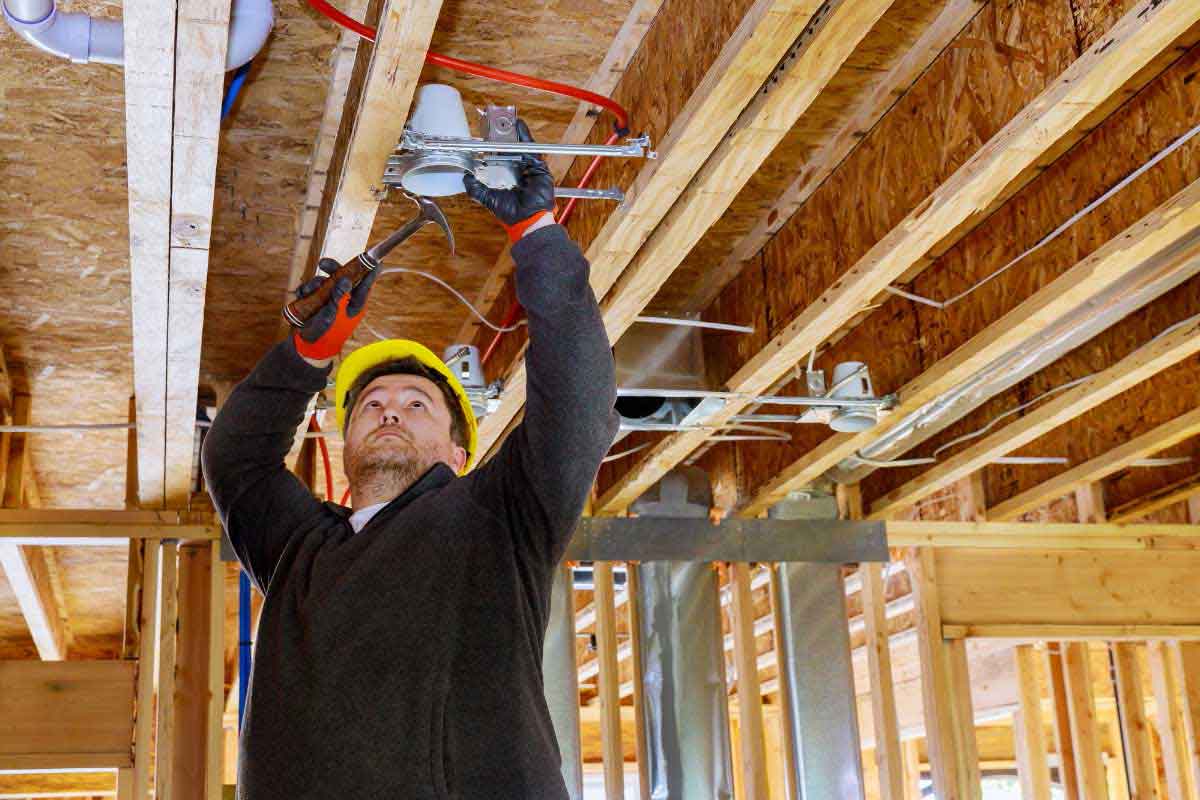

مراحل نصب هالوژن در ساختمانهای نوساز
نصب هالوژن در ساختمانهای نوساز کار پیچیدهای نیست زیرا در ساختمانهای نوساز غلاف هالوژن و لولههای برق داخل سقفها وجود دارد و سیمها نیز بهصورت توکار نصب شدهاند. پس فقط کافی است که قاب هالوژن را داخل غلافها و لامپ را داخل قاب بگذارید و برق را وصل کنید.
مراحل نصب هالوژن در ساختمانهای قدیمی

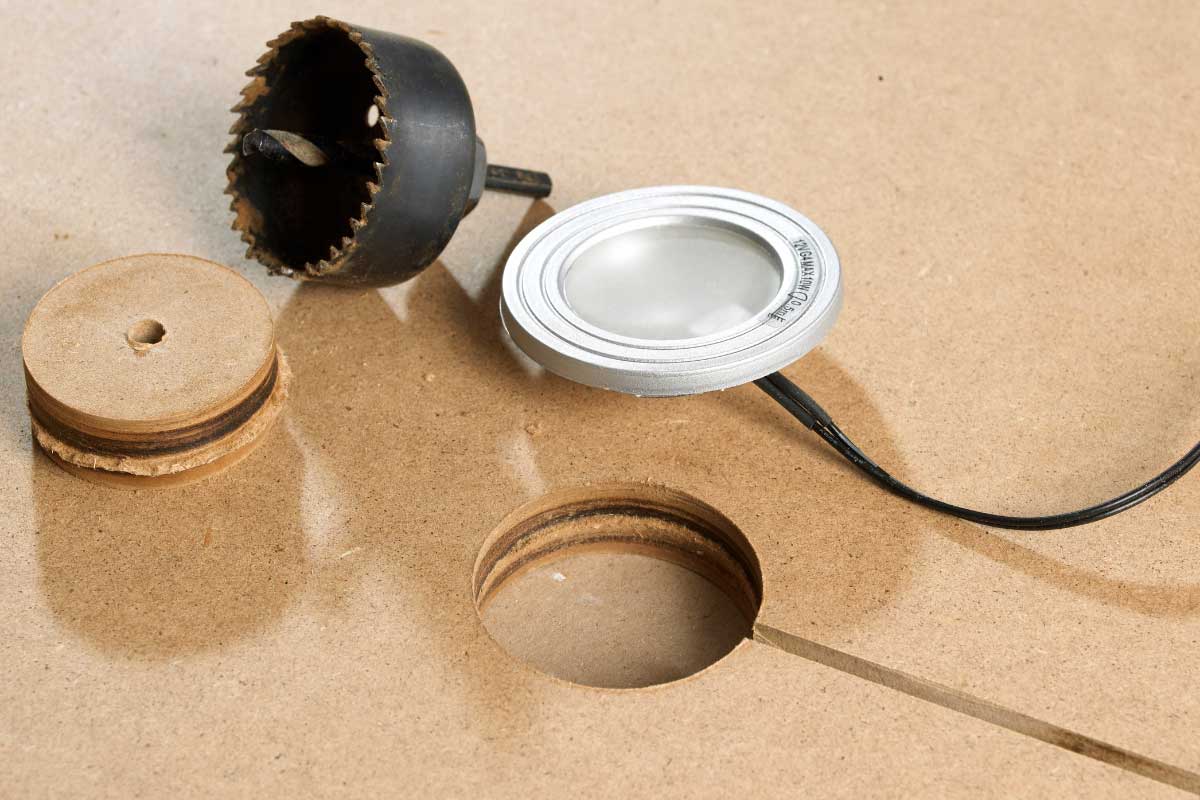

نصب هالوژن در ساختمانهای قدیمی کمی سخت و زمانبر است زیرا محلی برای نصب هالوژن وجود ندارد و سیمکشی توکار هم باید عوض شود یا برای انجام سیمکشی توکار داخل سقف شیار درست کنید. پس باید مراحل زیر را گام به گام جلو ببرید:
- ابتدا محل نصب هالوژنها را مشخص کنید و با شابلون روی سقف دایره بکشید.
- سپس با ابزار مناسب سقف را سوراخ کنید.
- در گام بعد با شیار زن، داخل سقفها شیار درست کنید.
- سیمها را به کمک لوله برق از داخل سقف عبور دهید.
- سوکتها هالوژن را به سیمها وصل کنید و قابها را درون سوراخها بگذارید.
- لامپها را وصل کنید و برق ساختمان را متصل نمایید.
موارد ایمنی که باید در نصب و استفاده از لامپهای هالوژن رعایت کنید
- ابتدا ظرفیت سیم کشی ساختمان و توان هالوژنها را بررسی کنید زیرا ظرفیت سیمکشی ساختمان باید با توان هالوژنها تناسب داشته باشد.
- برای نصب هالوژن از سیم، کلید، لوله برق استاندارد استفاده کنید، زیرا بهکار بردن تجهیزات غیراستاندارد، احتمال وقوع آتشسوزی را بالا میبرد.
- پیش از شروع نصب، حتما برق ساختمان یا کلید مینیاتوری متصل به هالوژنها را را قطع کنید.
- هنگام کار از ماسک، دستکش و عینک محافظ استفاده کنید، زیرا احتمال ورود گرد و غبار به داخل ریهها، زخمی شدن دست و پرتاب ذرات ریز داخل چشم وجود دارد.
- هالوژنها را در مجاورت اجسام قابل اشتعال مانند پرده، چوب و… نصب نکنید.
- هالوژنها را محکم و طبق اصول نصب کنید تا احتمال سقوط به حداقل برسد.
