راهنمای راه‌اندازی و نصب جک ریلی (کشویی)

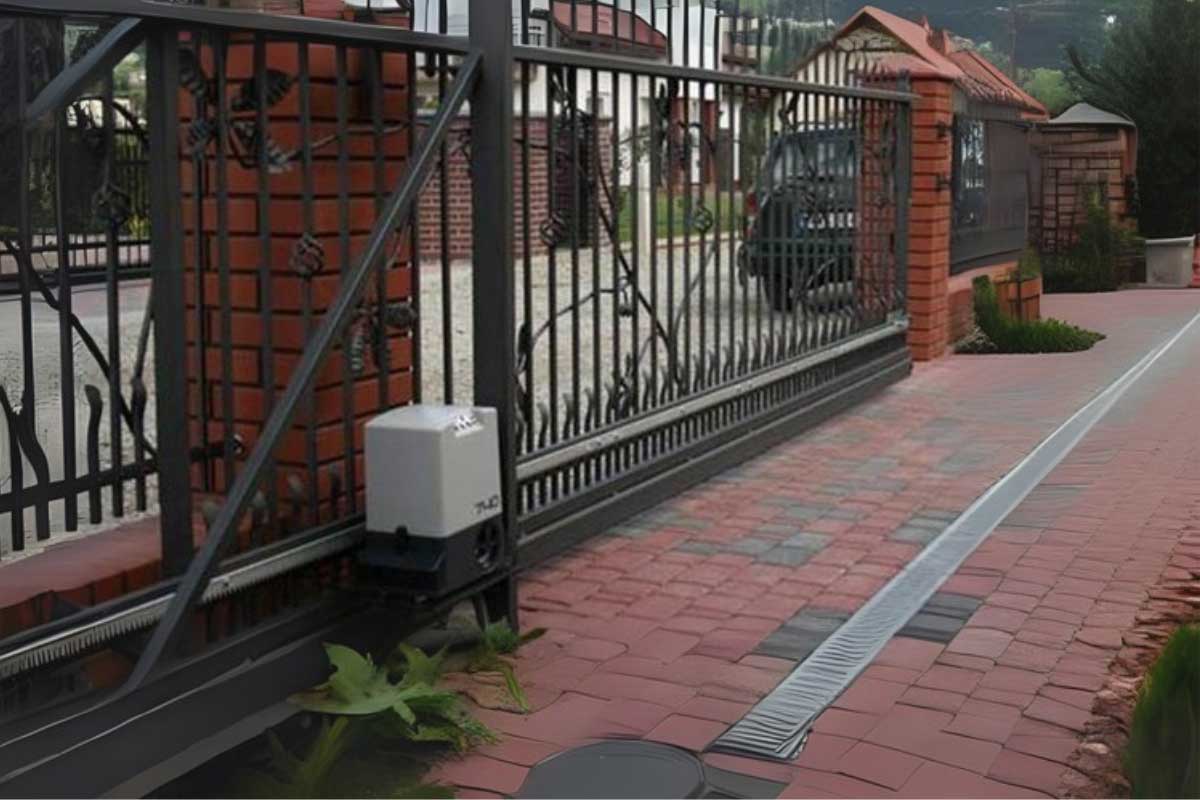

جک ریلی یا جک کشویی یکی از انواع جک پارکینگ برای ایجاد یک درب اتوماتیک است. این مدل جک بر روی درب‌هایی که به صورت افقی باز و بسته می‌شوند، نصب می‌شود. با توجه به این که موتور به کار رفته در جک ریلی از قدرت بالایی برخوردار است، به راحتی می‌تواند درب‌های سنگین را که فضای کافی برای نصب جک بازویی ندارند را باز و بسته کند. جک ریلی زمانی می‌تواند به درستی کار کند که طبق اصول، توسط برقکار، نصب شود. صفر تا صد نصب جک پارکینگ ریلی را در ادامه با جزئیات کامل بخوانید.

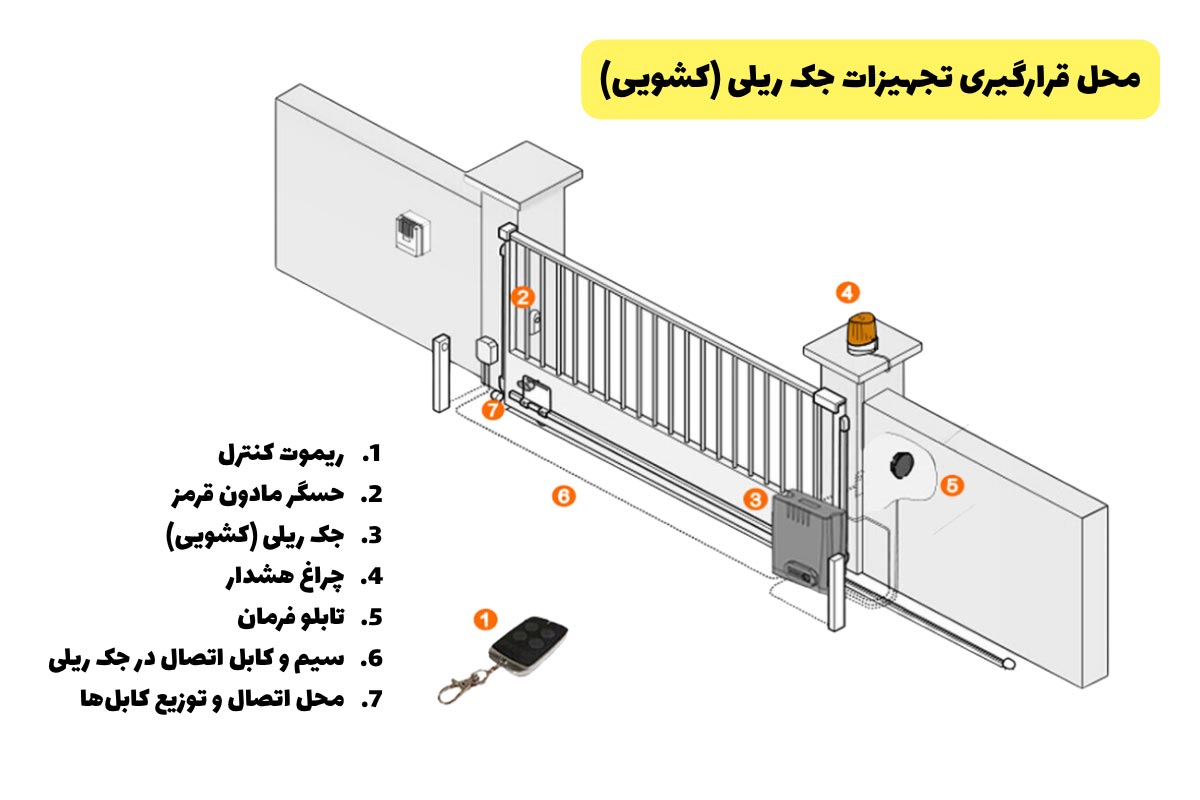

لیست کامل قطعات و لوازم جانبی برای نصب جک ریلی

• موتور جک ریلی: برای حرکت دادن درب
• صفحه پلیت: برای نصب موتور
• ریل دندانه‌ای: انتقال دادن نیرو از موتور به درب
• پیچ و مهره: جهت متصل کردن تجهیزات
• مدار فرمان: دستور دادن به درب
• فلاشر (چراغ هشدار): برای اطلاع رسانی افراد هنگام باز و بسته شدن درب
• فتوسل: برای جلوگیری از برخورد افراد و ماشین‌ها به درب
• ریموت کنترل: جهت فرمان به جک از راه دور
• قفل برقی (اختیاری): افزایش ایمنی
• تجهیزات اندازه‌گیری (متر و تراز): برای اندازه‌گیری فاصله‌ها
• دریل و مته: جهت سوراخ‌ کردن دیوار و درب
• آچار و پیچ‌گوشتی: سفت و شل کردن قطعات و پیچ‌ها
• دستگاه جوش: برای نصب پایه‌های فلزی ریل و موتور
• سیم و کابل برق: برای عبور جریان الکتریکی بین مدار فرمان و قطعات الکترونیکی

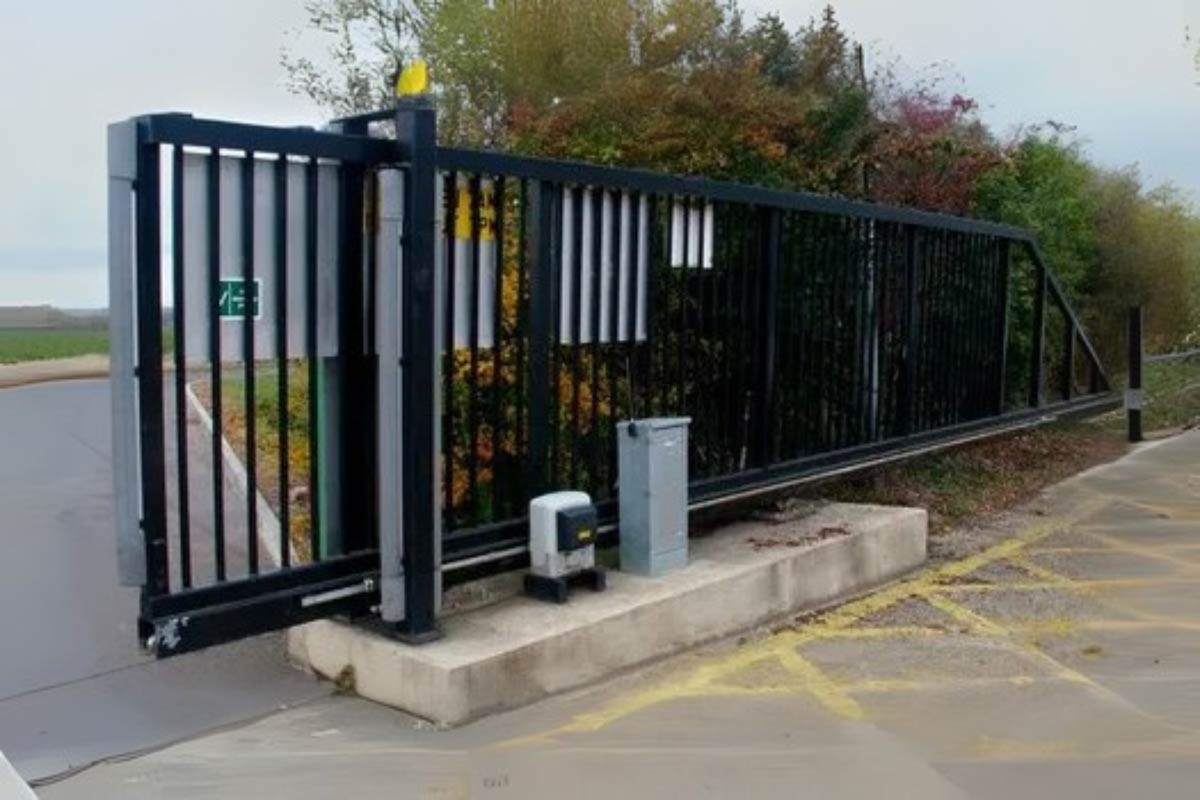

صفر تا صد راهنمای نصب جک پارکینگ ریلی مرحله به مرحله

روش کلی نصب جک پارکینگ ریلی طبق مراحل زیر باید انجام شود تا پس از اتمام کار، تمام برنامه‌ها اجرا و جک به درستی درب را باز و بسته کند.

1. بررسی دفترچه راهنمای دستگاه

در دفترچه راهنمای جک، مشخصات فنی دستگاه مانند نوع چرخ دنده، آی پی دستگاه، قدرت، دور موتور، نوع خازن،  ابعاد دستگاه و… وجود دارد. همچنین تصاویر تمام تجهیزات و متعلقات دستگاه درج می‌شود. بنابراین، نصاب ابتدا باید دفترچه را با دقت مطالعه کند تا با تجهیزات جک آشنا شود.

2. بررسی موقعیت نصب

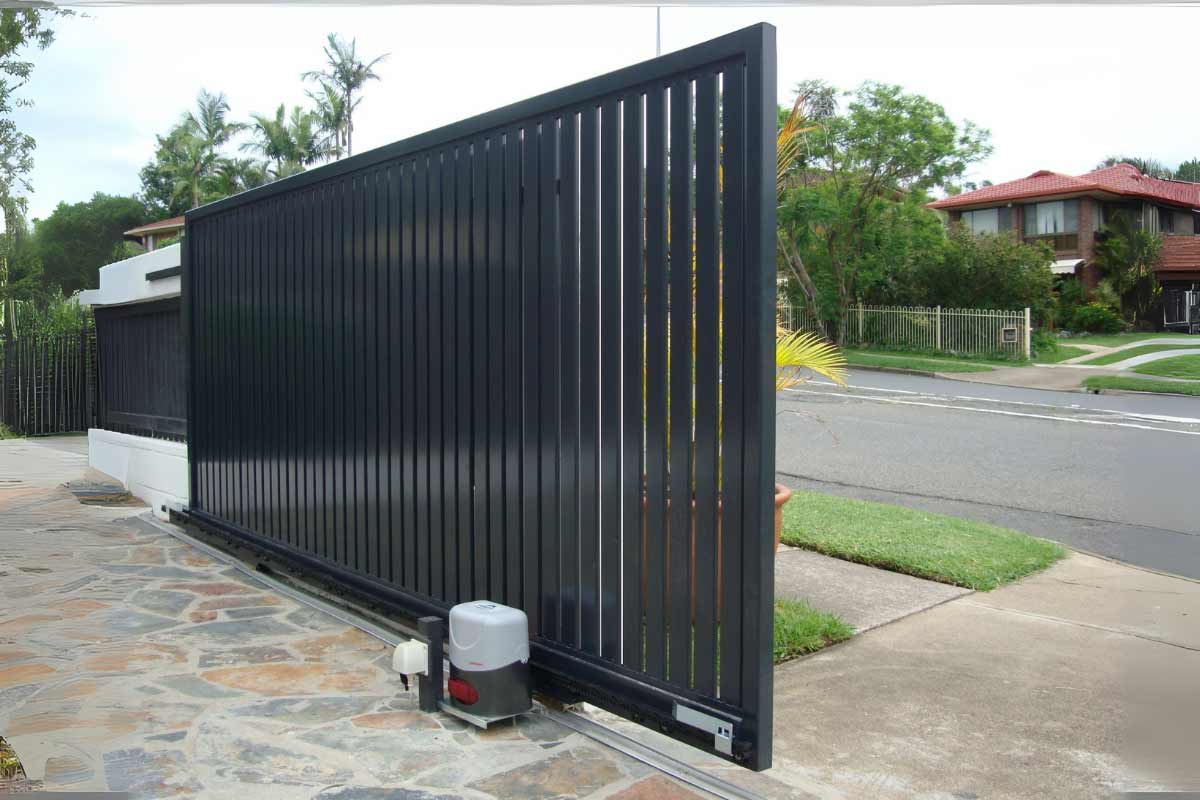

مرحله دوم مربوط به بررسی موقعیت و محل نصب جک است زیرا هر یک از تجهیزات جک باید در یک ارتفاع مشخص و جای مخصوص نصب شوند. به عنوان مثال موتور جک باید در حالت ایستاده روی زمین و عقب‌تر از محل باز شدن کامل درب قرار بگیرد. باید در تمام طول مسیر ریل‌ها فاصله بین ریل و موتور جک پارکینگ ریلی حدود 1.5 تا 3 میلی‌متر باشد و ریل‌های روی درب، با فاصله حدود 5 تا 10 سانتی‌متر از سطح زمین نصب شوند.

• آموزش نصب جک پارکینگ + 0 تا 100 تنظیم ارتفاع و نصب

 3. آماده سازی درب

اگر درب در حالت عادی روان حرکت نکند، پس از نصب جک هم عملکرد آن مشکل خواهد داشت. در نتیجه یکی از مراحل مهم پیش از نصب جک، بررسی روان بودن حرکت درب است. چون ایرادات درب باید قبل از نصب کردن جک برطرف شوند.

4. نصب یک صفحه برای قرار دادن موتور

برای آن که موتور روی درب قرار بگیرد باید یک صفحه فلزی به ابعاد ۲۰ در ۳۰ سانتی‌متری، با دستگاه جوش روی چهارچوب درب نصب شود. این صفحه فلزی باید ۳.۵ سانتی‌متر از سطح درب متحرک فاصله داشته باشد و به صورت تراز روی درب قرار بگیرد.

5. قرار دادن پلیت موتور روی صفحه

قبل از نصب پلیت موتور روی صفحه فلزی، ابتدا باید سیم‌ و کابل‌ چراغ چشمک زن و سنسور فتوسل‌ از زیر صفحه فلزی عبور داد. سپس موتور باید با پیچ روی پلیت مخصوص بسته شود و بعد از آن پلیت روی صفحه فلزی قرار بگیرد. در نهایت چهار قسمت اطراف آن را خال جوش داد. فاصله استاندارد پلیت زیر موتور تا سطح درب که پیچ‌های ریل‌های روی آن نصب می‌شود، ۵ سانتی‌متر است.

6. نصب کردن ریل‌ها

نصب ریل‌ها روی درب یکی از مراحل مهم و حساس است و باید با نهایت دقت انجام شود‌. به عنوان مثال، دندانه‌های دو ریل وقتی کنار هم قرار می‌گیرند، باید تراز باشند و یک دندانه کامل و استاندارد ایجاد کنند. چون اگر تراز نباشند و دندانه‌ها به‌درستی کنار هم چیده نشوند، حرکت درب مشکل پیدا می‌کند. به همین دلیل نصب ریل باید طبق اصول زیر انجام شود.

مراحل نصب ریل‌ها

1.  ابتدا باید ریل‌ها روی زمین کنار هم قرار بگیرند تا نصاب از درست بودن شکل دندانه‌ها مطمئن باشد.
2.  سپس باید پیچ‌، مهره و واشرهای آن داخل سوراخ‌های ریل ثابت شوند ( پیچ و مهره‌ها فقط باید داخل سوراخ‌ها جای بگیرند).
3. پس از آن باید پیچ‌های ریل به حالت تراز روی درب جوش داد.
4.  فاصله ریل تا زمین بهتر است که بین ۵ تا ۱۰ سانتی‌متر باشد تا با موانع برخورد نکند. همچنین فاصله ریل تا موتور هم باید ۳ میلی‌متر باشد تا دندانه‌ها به حالت تراز کنار هم باشند.
5.  محل قرار گیری پیچ‌های ریل‌ها باید طوری باشد که ریل اول روی بخش میانی چرخ دنده بزرگ موتور قرار بگیرد و دندانه‌های آن به سمت زمین باشد.
6. اگر ریل با وسط چرخ دنده فاصله داشت، باید با ایجاد شکاف‌های بیضی زیر قاب و رگلاژ، موتور به جلو یا عقب حرکت داده شود. سپس ریل دقیقا وسط چرخ دنده قرار بگیرد.
7.  بعد از تراز کردن ریل‌ها، پیچ‌های ریل باید به درب خال جوش شوند.
8. برای نصب ریل دوم، با استفاده از آچار مخصوص باید کمی از درب بسته شود. سپس دو ریل با نهایت دقت کنار هم قرار بگیرند. به صورتی که دو نیم دندانه آن‌ها یک دندانه کامل و بدون نقص را تشکیل دهد. یعنی همانطور که روی زمین بدون نقص کنار هم قرار گرفتند، روی درب نیز همان حالت را داشته باشند.
9. چنانچه شکل دندانه‌های ریل‌ها مشکلی نداشت، پیچ‌های ریل دوم هم باید به درب جوش داد. سپس به همین طریق باید نصب ریل سوم و چهارم هم انجام شود.
10. پس از خال جوش کردن پیچ‌های ریل‌ها، باید درب به صورت دستی چند بار باز و بسته شود تا اگر مشکلی داشت، قبل از اتمام نصب، برطرف کرد.
11.  در صورتی که ریل‌ها تراز بودند و درب به راحتی باز و بسته شد، نوبت به سفت کردن پیچ‌های ریل می‌رسد.

7. وصل کردن برق به تابلو فرمان و امتحان کردن حرکت درب

1. سیم‌های برق و سیم فتوسل‌ها باید به داخل تابلو فرمان هدایت شوند تا مرکز فرمان جک روشن شود. محل صحیح وصل کردن هر سیم در کاتالوگ محصول وجود دارد.
2. بعد از روشن کردن تابلو فرمان، عملکرد جک باید تست شود.
3. برای تست کردن باید درب به صورت دستی در وسط مسیر قرار بگیرد و گیربکس خلاص نباشد.
4. سپس باید دکمه ریموت را فشرد. اگر درب به سمت باز شدن حرکت کرد، یعنی مراحل نصب درست انجام شده است.ولی اگر درب بسته شد، باید جای سیم‌های راست‌گرد و چپ‌گرد عوض شود.
5. بعد از تست کردن، مرکز فرمان باید خاموش شود و گیربکس در حالت خلاصی قرار بگیرد.
6. سپس درب باید به صورت دستی بسته شود و مجدد عملکرد آن مورد بررسی قرار بگیرد.

• آموزش عیب‌یابی و تعمیر جک درب پارکینگ + اصول نگهداری

8. سیم کشی نهایی و راه اندازی

1. ابتدا تمام پیچ‌ها و خال‌جوش‌های ریل و پلیت موتور باید محکم شوند. چون در غیر اینصورت حرکت درب پایدار و ایمن نخواهد بود.
2. سپس باید سیم‌های چراغ چشمک‌زن و فتوسل‌ها به تابلو فرمان متصل شوند. به‌طور معمول، روش اصولی اتصال سیم‌ها و و استانداردهای سیم‌کشی و ایمنی در کاتالوگ محصول با تصویر وجود دارد. مثلا نصب سیم بدون عایق یا سیم در حالت کشیده ممنوع است یا کابل‌ها نباید در مسیر حرکت درب باشند.
3. فاصله سیم‌ها با ریل‌ها و لولا بهتر است که بین ۲ تا ۳ سانتی‌متر باشد تا کابل‌ها آسیب نبینند و درب روان حرکت کند.
4. برای نصب فتوسل‌ها باید در ارتفاع مناسب یعنی ۳۰ تا ۶۰ سانتی‌متر از سطح زمین قرار بگیرند. در غیر این‌صورت، خودرو و افراد عبوری را پوشش نمی‌دهند.
5. بعد از نصب فتوسل‌ها باید عملکرد آن‌ها تست شود. مثلا اگر هنگام باز یا بسته شدن درب، مانعی در مسیر آن قرار گرفت، فتوسل‌ها باید فرمان توقف را به جک بدهند.
6. در پایان هم باید چراغ چشمک‌زن در محلی که از داخل و خارج پارکینگ قابل دیدن است، نصب شود. معمولا فاصله استاندارد چراغ چشمک، ۲ متر از سطح زمین است.

 9. تنظیم کردن مرکز کنترل و برنامه ریزی آن

بیشتر مدل‌ها و برندهای جک کشویی  چهار دکمه A، B، C و D روی مرکز کنترل خود دارند. با این دکمه‌ها امکان برنامه‌ریزی موارد زیر وجود دارد:

• مدت زمان باز بودن درب
• قدرت موتور
• زمان کارکرد موتور در حالت پیاده‌رو
• جهت شروع به کار موتورها

وظیفه هر کدام از این دکمه‌ها متفاوت است:

• دکمه‌های A و B: دسترسی به منوی تنظیمات
• دکمه C: افزایش مقدار یا تایید پارامتر
• دکمه D: کاهش مقدار یا لغو پارامتر

نحوه تنظیم جک‌های پارکینگی در برندها و مدل‌های مختلف متفاوت است. جهت برنامه‌ریزی دقیق و اصولی دستگاه، همیشه به کاتالوگ یا دفترچه راهنمای محصول مراجعه کنید.

انواع جک پارکینگ

مشاهده همه

•
  جک درب پارکینگ سیماران مدل فراز 4M
  23,150,000 تومان
•
  جک درب بازکن بازویی سوزوکی مدل SZ-400
  23,500,000 تومان
•
  جک درب پارکینگ میلان مدل Mohest 4
  23,800,000 تومان
•
  جک درب بازکن بازویی تلسکوپی سیماران مدل فراز 3L
  23,834,000 تومان

• روش‌‌های باز کردن درب پارکینگ بدون برق

نکات نصب جک پارکینگ ریلی

1. هنگام نصب باید کاتالوگ محصول باید با دقت مطالعه شود زیرا اندازه‌ها و فاصله‌های دقیق برای نصب در آن نوشته شده است.
2. محل قرارگیری و فاصله هر قطعه باید مطابق با استانداردهای درج شده در کاتالوگ محصول باشد. چون حتی چند سانتی‌متر خطا هم عملکرد جک را مختل می‌کند.
3. نصب جک پارکینگ یک فرایند تخصصی است که باید توسط افراد ماهر و کاربلد انجام شود. پس اگر با امور فنی و سیم‌کشی آشنا نیستید، به هیچ عنوان این کار را انجام ندهید.
4. قدرت موتور جک باید متناسب با ابعاد و وزن درب باشد. زیرا در غیر اینصورت جک توانایی باز و بسته کردن درب را نخواهد داشت.

• راهنمای انتخاب جک پارکینگ – 14 نکته مهم و کاربردی

مزایای درب پارکینگ ریلی اتوماتیک

• ایمنی بالا: حرکت این نوع جک بسیار دقیق است. در نتیجه احتمال برخورد ماشین با درب بسیار کم خواهد بود.
• قابلیت نصب روی درب‌های سنگین: موتور جک پارکینگ ریلی، قدرت بالایی دارد و قادر است که درب‌های سنگین و طولانی را به آسانی جابه‌جا کند.
• صدای کم: حرکت این مدل درب روی ریل است، به همین دلیل هنگام باز و بسته شدن درب آرام حرکت می‌کند و صدای زیادی از خود تولید نخواهد کرد.
• نیاز به فضای کم: حرکت درب پارکینگ کشویی به صورت افقی است و فضای زیادی را اِشغال نمی‌کند.
• دوام و طول عمر بالا: جک پارکینگ ریلی، معمولا از دوام و طول عمر بالایی برخوردار است. چون با قطعات و تجهیزات با‌کیفیت تولید می‌شود. (البته اگر این محصول را از لیست پرفروش‌ترین برندهای جک پارکینگ ایرانی و خارجی خریداری کرده باشید!).
• قابلیت برنامه ریزی: این مدل درب‌ها به دو صورت اتوماتیک و نیمه اتوماتیک قابل برنامه‌ریزی هستند. همچنین این قابلیت وجود دارد که تمام پارامترهای درب مانند سرعت و شتاب را به صورت کاملا دلخواه برنامه‌ریزی کنید.
• مجهز به سنسور: برای حفظ جان افراد، در این نوع درب‌ها نوعی فتوسل چشمی وجود دارد. بر همین اساس، هنگام حرکت درب اگر مانعی سر راه آن قرار بگیرد، درب به صورت اتوماتیک می‎‌ایستد.
• امنیت بالا: مدل‌های جدید و به روز این نوع درب‌ها، دارای اسکنرهای بیومتریک هستند تا از ورود افراد غیر مترقبه به داخل ساختمان پیشگیری شود.
