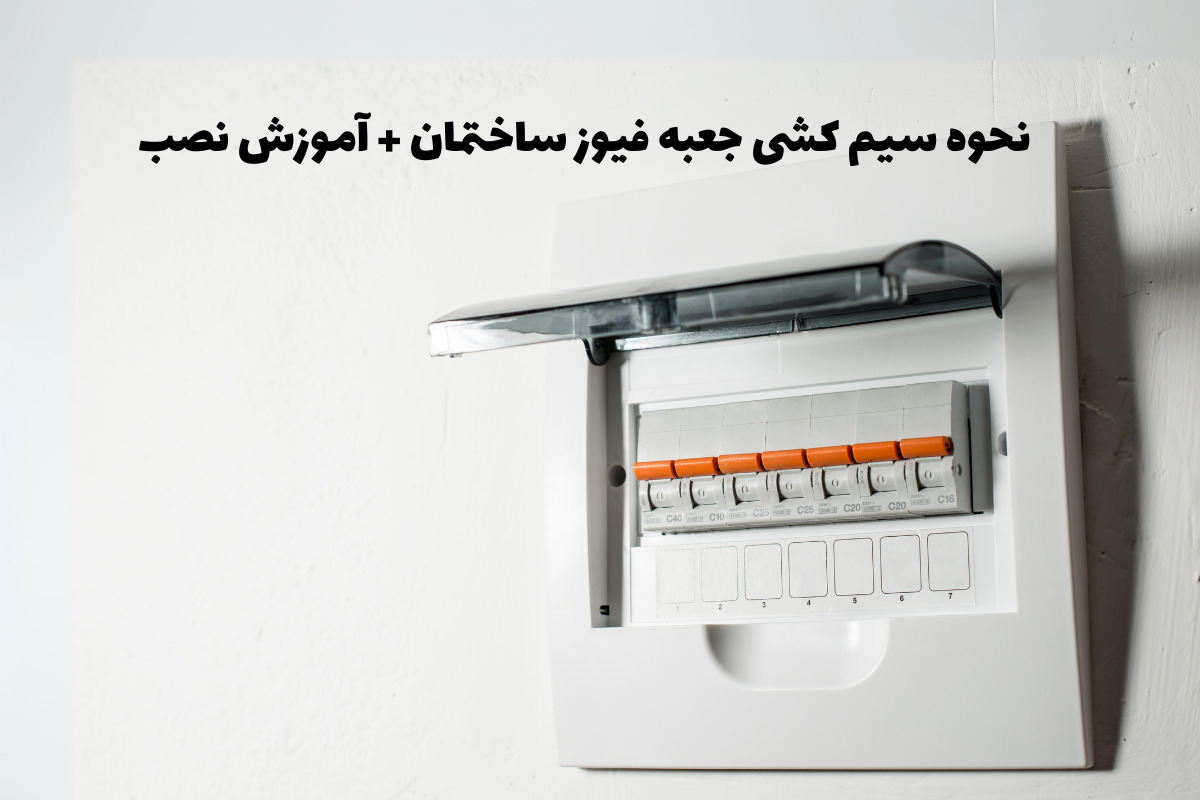

نحوه سیم کشی جعبه فیوز ساختمان + آموزش نصب

جعبه فیوز، یک نوع تابلو برق خانگی است که مسئول توزیع ایمن و کنترل شده برق در سراسر ساختمان است. سیم‌کشی صحیح و نصب دقیق جعبه فیوز، نه تنها برای عملکرد مطلوب سیستم برق ضروری است، بلکه از نظر ایمنی نیز اهمیت فراوانی دارد.

در این مقاله آموزشی، ما به طور کامل به نحوه سیم‌کشی جعبه فیوز و نصب آن خواهیم پرداخت. از مفاهیم پایه‌ای مانند انتخاب سیم‌ها و محاسبه بار الکتریکی گرفته تا جزئیات فنی مانند اتصالات و رعایت استانداردهای ایمنی، همه موارد را پوشش خواهیم داد. با پیروی از دستورالعمل‌های ارائه شده در این مقاله، شما قادر خواهید بود تا سیم‌کشی جعبه فیوز را به طور حرفه‌ای و ایمن انجام دهید.

بهترین محل برای نصب جعبه فیوز

انتخاب بهترین محل برای نصب جعبه فیوز در ساختمان اهمیت زیادی دارد و باید با در نظر گرفتن چندین فاکتور انجام شود. مهم‌ترین نکاتی که باید هنگام تعیین مکان جعبه فیوز در نظر گرفته شوند، عبارتند از:

• دسترسی آسان: جعبه فیوز باید در مکانی قرار گیرد که به راحتی قابل دسترس باشد تا در مواقع اضطراری یا برای تعمیر و نگهداری بتوان به آن دسترسی داشت.
• ارتفاع مناسب: ارتفاع توصیه شده نصب جعبه فیوز در استاندارهای سیم کشی ساختمان بین 1.50 تا 1.70 متر از سطح زمین است.
• دور از رطوبت: جعبه فیوز باید در مکانی خشک و دور از منابع رطوبت مانند حمام‌ها، آشپزخانه‌ها و محیط‌های بیرونی نصب شود تا از خطر برق گرفتگی و خرابی‌های الکتریکی جلوگیری شود.
• دور از مواد قابل اشتعال و منابع حرارتی: از نصب جعبه فیوز در نزدیکی مواد قابل اشتعال‌زا خودداری کنید. همچنین از نصب آن در نزدیکی منابع حرارتی مانند بخاری‌ها، اجاق‌ها و دیگر تجهیزات گرمایشی بپرهیزید.
• فضای کافی برای تعمیر و نگهداری: اطراف جعبه فیوز باید فضای کافی برای انجام تعمیرات و نگهداری وجود داشته باشد.
• رعایت مقررات: قبل از نصب جعبه فیوز، باید مقررات و استانداردهای ساختمانی را بررسی و از رعایت آن‌ها اطمینان حاصل کنید.

ارتفاع استاندارد جعبه فیوز

ارتفاع استاندارد برای نصب جعبه فیوز بسیار مهم است و باید با دقت رعایت شود. رعایت ارتفاع صحیح جعبه فیوز هم از نظر ایمنی و هم از نظر راحتی دسترسی، حائز اهمیت است. در ادامه، استانداردهای مربوط به ارتفاع نصب جعبه فیوز را توضیح می‌دهیم:

ارتفاع استاندارد جعبه فیوز در ساختمان‌های مسکونی

• در ساختمان‌های مسکونی، ارتفاع توصیه شده برای نصب جعبه فیوز بین 150 تا 170 سانتی‌متر از سطح کف است.
• این ارتفاع برای دسترسی راحت بزرگ‌سالان مناسب است. همچنین برای جلوگیری از دسترسی کودکان به قطعات برق‌دار، ایمن محسوب می‌شود.

ارتفاع استاندارد جعبه فیوز در ساختمان‌های تجاری و صنعتی

• در ساختمان‌های تجاری و صنعتی، ارتفاع توصیه شده برای نصب جعبه فیوز بین 140 تا 180 سانتی متر از سطح کف است.
• این ارتفاع با توجه به راحتی دسترسی افراد بزرگ‌سال و کارکنان در نظر گرفته شده است.

نکات نصب جعبه فیوز در ارتفاع استاندارد

• در مکان‌هایی که کودکان یا افراد کم‌توان حضور دارند، توصیه می‌شود ارتفاع جعبه فیوز بیشتر از حداقل ارتفاع استاندارد (1.5 متر برای مسکونی و 1.8 متر برای تجاری/صنعتی) باشد تا امنیت بیشتری فراهم شود.
• در مواردی که جعبه فیوز در محل‌های عمومی یا قابل دسترس برای افراد غیرمجاز نصب می‌شود، باید از درپوش‌های ایمنی یا قفل‌های مناسب استفاده شود.

نکته مهم این است که علاوه بر رعایت ارتفاع استاندارد، باید به سایر جنبه‌های ایمنی مانند فاصله از اشیاء قابل اشتعال، دسترسی آسان برای تعمیر و نگهداری و رعایت استانداردهای ساختمان نیز توجه شود. مثلا فاصله مناسب جعبه فیوز از لوله‌های آب و گاز نیز 1 متر است که باید آن را نیز رعایت کنید.

کابل‌های مورد نیاز برای نصب جعبه فیوز

انتخاب کابل برق مناسب برای سیم‌کشی جعبه فیوز باید بر اساس آمپراژ کنتور برق انجام شود. برای نصب کنتورهای 25 آمپر در جعبه فیوز، از یک کابل 3 در 4، برای کنتورهای 32 آمپر از کابل 3 در 6 و برای کنتورهای 50 آمپر از کابل 3 در 10 استفاده می‌شود.

انواع فیوز مورد استفاده در جعبه فیوز

در جعبه فیوز می‌توان از انواع مختلف کلید مینیاتوری استفاده کرد. توجه داشته باشید که نوع کلید مینیاتوری مورد استفاده بستگی به نوع و کاربرد سیستم برقی دارد. فیوزها در جعبه فیوز نصب می‌شوند تا در صورت بروز اضافه جریان یا نقص در سیستم، فیوزها قطع شده و مدارهای الکتریکی از خطرات محتمل محافظت شود. انواع فیوز مورد استفاده در جعبه فیوز شامل:

1- فیوزهای فشنگی (Cartridge Fuses)

این نوع از فیوزها از یک المان حرارتی ساخته شده‌اند. با وارد شدن جریان بیش از حد مجاز، این فیوز ذوب می‌شود و مدار را قطع می‌کند. ازاین‌رو به دلیل عملکردی که دارند به فیوز فشنگی فیوز ذوب شونده یا حرارتی نیز می‌گویند. فیوزهای فشنگی در دو نوع کندکار و تند کار هستند. تنها یکبار می‌توان از آن‌ها استفاده کرد و پس از بروز جریان اتصال کوتاه یا اضافه بار باید تعویض شوند.

2- فیوزهای مینیاتوری (Miniature Fuses)

این نوع فیوزها اندازه کوچک‌تری نسبت به فیوزهای فشنگی دارند. انواع کلید مینیاتوری، برخلاف فیوزهای فشنگی یک بار مصرف نیستند و با قطع کردن جریان برق از مدار در برابر آتش‌سوزی، اضافه جریان و اتصال کوتاه محافظت می‌کند. در مطلب “کلید مینیاتوری چیست؟” می‌توانید درباره ساختار، عملکرد و کاربردهای فیوز مینیاتوری بخوانید و اگر نیاز به اطلاعات بیشتر و کامل‌تری درباره انواع کلید مینیاتوری دارید، خواندن مقاله “چند نوع کلید مینیاتوری داریم؟” را از دست ندهید.

انواع کلید مینیاتوری

مشاهده همه

•
  کلید مینیاتوری تک پل 6 آمپر مدل VS6-1C06 ویسنا
  190,000 تومان
•
  کلید مینیاتوری تک پل 10 آمپر مدل VS6-1C10 ویسنا
  190,000 تومان
•
  کلید مینیاتوری تک پل 16 آمپر مدل VS6-1C16 ویسنا
  190,000 تومان
•
  کلید مینیاتوری تک پل 20 آمپر مدل VS6-1C20 ویسنا
  190,000 تومان

3- فیوز محافظ جان (Fuse Holders)

کلید محافظ جان نسبت به فیوز مینیاتوری حساسیت بالاتری دارد. این کلید، جریان رفت و برگشت در مدار را مقایسه می‌کند و درصورت مشاهده اختلاف بین جریان رفت و برگشت برای پیشگیری از حوادث، مدار را قطع می‌کند. پارامترهای متفاوتی می‌توانند عامل اختلاف رفت و برگشتی در مدار باشند. مثلا زمانی‎که بدنه یکی از لوازم الکتریکی در مدار، اتصالی کند؛ جریان الکتریکی به‌جای این‌که از مسیر سیم نول به مدار بازگردد از راه زمین به منبع برمی‌گردد. در این شرایط فیوز محافظ جان عمل می‌کند.

انواع محافظ جان

مشاهده همه

•

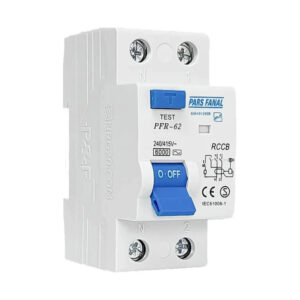

  کلید محافظ جان دو پل 16 آمپر پارس فانال الکترونیک مدل 16A-6K-300mA
  1,136,100 تومان
•
  کلید محافظ جان ترکیبی الکترونیک دو پل 32 آمپر پارس فانال مدل PFL6-32A-4/5K
  1,136,100 تومان
•
  کلید محافظ جان دو پل 16 آمپر پارس فانال الکترونیک مدل 16A-6K-30mA
  1,137,100 تومان
•
  کلید محافظ جان دو پل 20 آمپر پارس فانال الکترونیک مدل 20A-6K-30mA
  1,137,100 تومان

4- فیوز نشتی جریان

فیوز نشتی جریان نیز یکی از انواع فیوز محافظ جان است که علاوه‌بر کنترل جریان نشتی، توانایی قطع خودکار مدار در زمان برش در یک مدار الکتریکی را نیز دارد. این فیوز با نام فیوز RCBO نیز در بازار شناخته می‌شود.

نکته مهم: برای فیوزهای مینیاتوری و فشنگی، اهمیتی ندارد که ورودی آن‌ها از بالا یا پایین باشد. اما برای نصب کلید محافظ جان باید فاز و نول از بالا وارد و از پایین خارج شوند. البته در استانداردهای برق ساختمان آمده است که باید برای فیوزهای مینیاتوری و فشنگی نیز ورودی از بالا و خروجی کابل‌ها از پایین باشد.

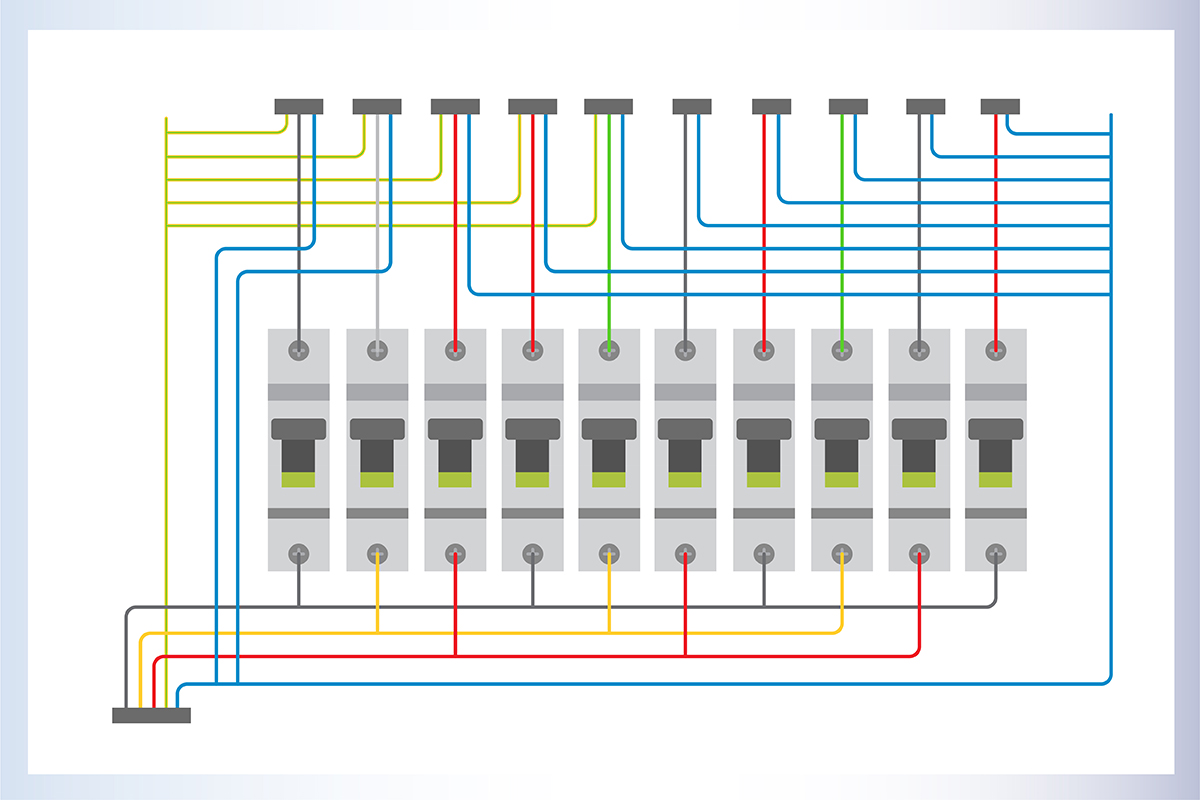

نقشه سیم کشی جعبه فیوز ساختمان ساده

روکار و توکار بودن جعبه فیوز براساس محل نصب آن در ساختمان مشخص می‌شود. بهترین محل نصب جعبه فیوز، درب ورودی ساختمان است زیرا همه سیم‌های مصرفی در ساختمان به جعبه فیوز پس از آن به محل کلید و پریزهای داخل ساختمان کشیده می‌شود. در واقع سیم‌ها از جعبه فیوز به سمت مصرفی‌هایی مانند تجهیزات روشنایی و نورپردازی، کولر، کلید و پریز برق و… هدایت می‌شوند.

با نصب جعبه فیوز در ابتدای کل مدار و مشخص شدن سرخط کلید و پریزها، با وجود هر گونه مشکلی مدار کل ساختمان قطع نمی‌شود. در واقع بروز هرگونه اختلال باعث قطع برق در همان مدار می‌شود. جعبه فیوز یا تابلو برق انتهای ساختمان می‌تواند با توجه به نوع فیوز و استفاده یا عدم استفاده از کلید نشتی جریان یا کلید محافظ جان به شکل‌های مختلفی مدیریت شود.

در ساختمان‌ها معمولاً از جعبه فیوزهای 8 یا 12 تایی استفاده می‌کنند و به این معناست که جعبه فیوز گنجایش 8 یا 12 کلید مینیاتوری را دارد. بنابراین توصیه می‌شود، سرخط مدارها را طوری انتخاب کنید که پس از نصب فیوزها در جعبه فیوز، جای تعدادی رزرو باقی بماند. مثلا فرض کنید که در آینده قصد دارید تا برای نصب کولر گازی در ساختمان اقدام کنید. در صورت عدم جای رزرو در جعبه فیوز، باید از قسمت کنتور کابل کشی را انجام دهید.

نحوه سیم کشی جعبه فیوز ساختمان

سیم‌کشی جعبه فیوز ساختمان باید با رعایت استانداردها و قوانین مربوطه انجام شود. در ادامه، چند مرحله برای سیم‌کشی جعبه فیوز ساختمان را توضیح می‌دهم:

1. بررسی نقشه سیم‌کشی: ابتدا باید نقشه سیم‌کشی ساختمان را بررسی کنید. این نقشه شامل اطلاعاتی مانند تعداد و نوع دستگاه‌ها، مسیر کابل‌ها، نوع سیستم برقی و استانداردهای سیم کشی ساختمان است. با مطالعه دقیق نقشه، می‌توانید بفهمید که کابل‌ها باید از کجا عبور کنند و به کدام دستگاه‌ها متصل شوند.
2. انتخاب کابل‌ها: بر اساس نیازهای سیم‌کشی، باید کابل‌های مناسب را انتخاب کنید. این شامل انتخاب کابل‌های فاز و نول برای هر دستگاه و فاز است. همچنین، باید قدرت مصرفی هر دستگاه را در نظر بگیرید تا قطر کابل‌ها را محاسبه کنید.
3. نصب جعبه فیوز: جعبه فیوز باید در مکان مناسب و قابل دسترس نصب شود. این جعبه باید دارای درب باشد که به راحتی باز و بسته شود. همچنین، باید از جعبه فیوز به دستگاه‌ها کابل‌هایی کشیده شود.
4. سیم‌کشی کابل‌ها: کابل‌ها باید با رعایت استانداردها و قوانین مربوطه سیم‌کشی شوند. باید از کابل‌های مناسب استفاده کنید و آن‌ها را به طور صحیح و ایمن نصب کنید. همچنین، باید از استفاده از اتصالات مناسب و ایمن برای اتصال کابل‌ها به دستگاه‌ها و جعبه فیوز استفاده کنید.
5. بررسی و اتصال: پس از سیم‌کشی کابل‌ها، باید بررسی کنید که آیا همه اتصالات صحیح و محکم است یا خیر. همچنین، باید اتصال کابل‌ها به جعبه فیوز را بررسی کنید و اطمینان حاصل کنید که همه کابل‌ها به درستی متصل شده‌اند.

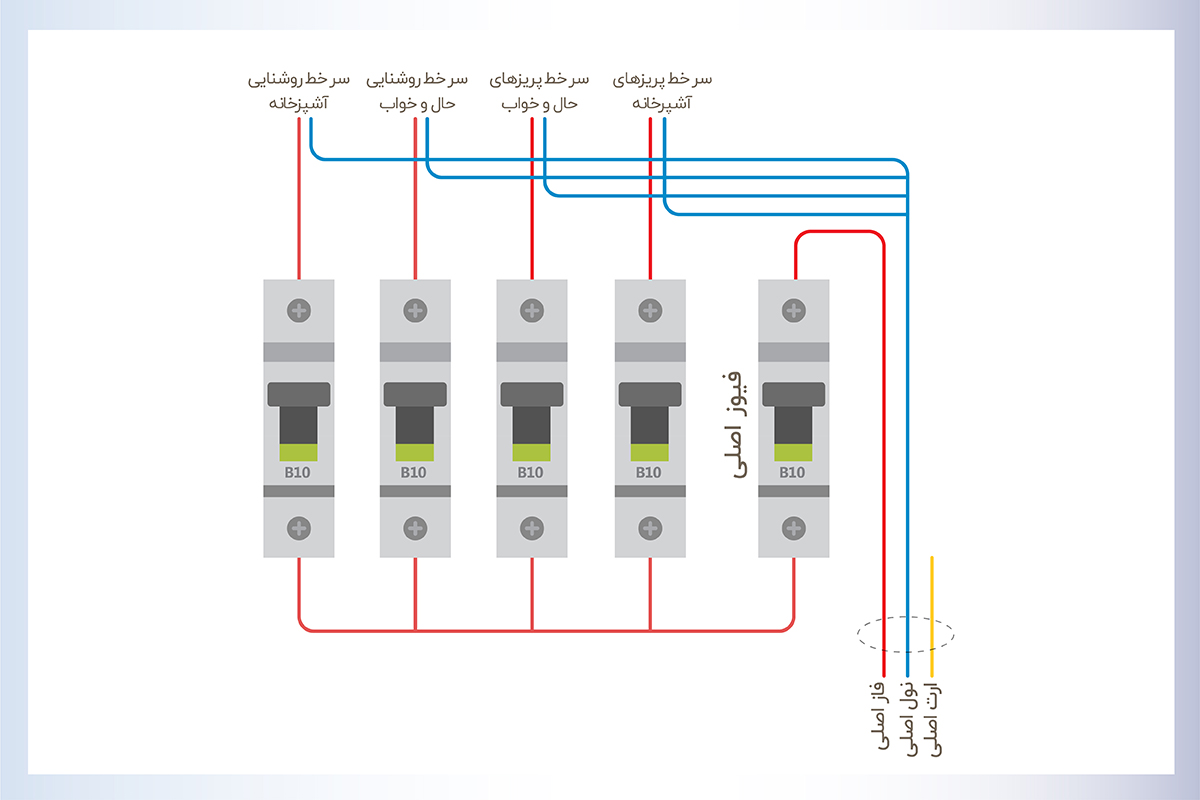

نحوه سیم کشی جعبه فیوز ساختمان با کلید مینیاتوری

در سیم کشی جعبه فیوز با کلید مینیاتوری ابتدا سیم‎‌ها وارد جعبه فیوز شده و سیم فاز وارد فیوز اصلی، می‌شود. سپس از فیوز کلید مینیاتوری به ترتیب به ورودی فیوزهای دیگر وارد می‌شود. سیم نول نیز به طور مستقیم از ورودی جعبه فیوز به شینه ترمینالی نول و سپس به سمت مصرف کننده‌ها هدایت می‌شود. در انتها سیم ارت را نیز باید به سمت مصرف کننده‌ها متصل کنید.

کلید مینیاتوری باید هم آمپر با آمپراژ کنتور انتخاب شود. اما از آنجایی‌که اغلب فیوزها در جعبه فیوز از نوع C هستند، بهتر است ظرفیت فیوز اصلی پایین‌تر باشد تا در صورت هرگونه مشکل ابتدا فیوز داخل جعبه بپرد.

نحوه سیم کشی جعبه فیوز تک فاز بدون کلید نشتی جریان و بدون محافظ جان

سیم کشی جعبه فیوز تک فاز بدون کلید نشتی جریان و محافظ جان، مانند سیم کشی جعبه فیوز معمولی با کلید مینیاتوری است. یک کلید مینیاتوری به عنوان فیوز اصلی در نظر گرفته می‌شود، سیم فاز وارد فیوز اصلی شده و به دیگر فیوزها انشعاب داده می‌شود. سیم‌های خروجی از فیوز را به داخل لوله برق، می‌فرستند تا در انتها به یکی از مصرفی‌های ساختمان برسند. سیم ارت نیز از لوله‌های برق هدایت می‌شود تا همه تجهیزات ساختمان، سیم ارت نیز داشته باشند. سیم نول نیز از جعبه فیوز به لوله‌های برق هدایت می‌شود و به تجهیزات می‌رسد.

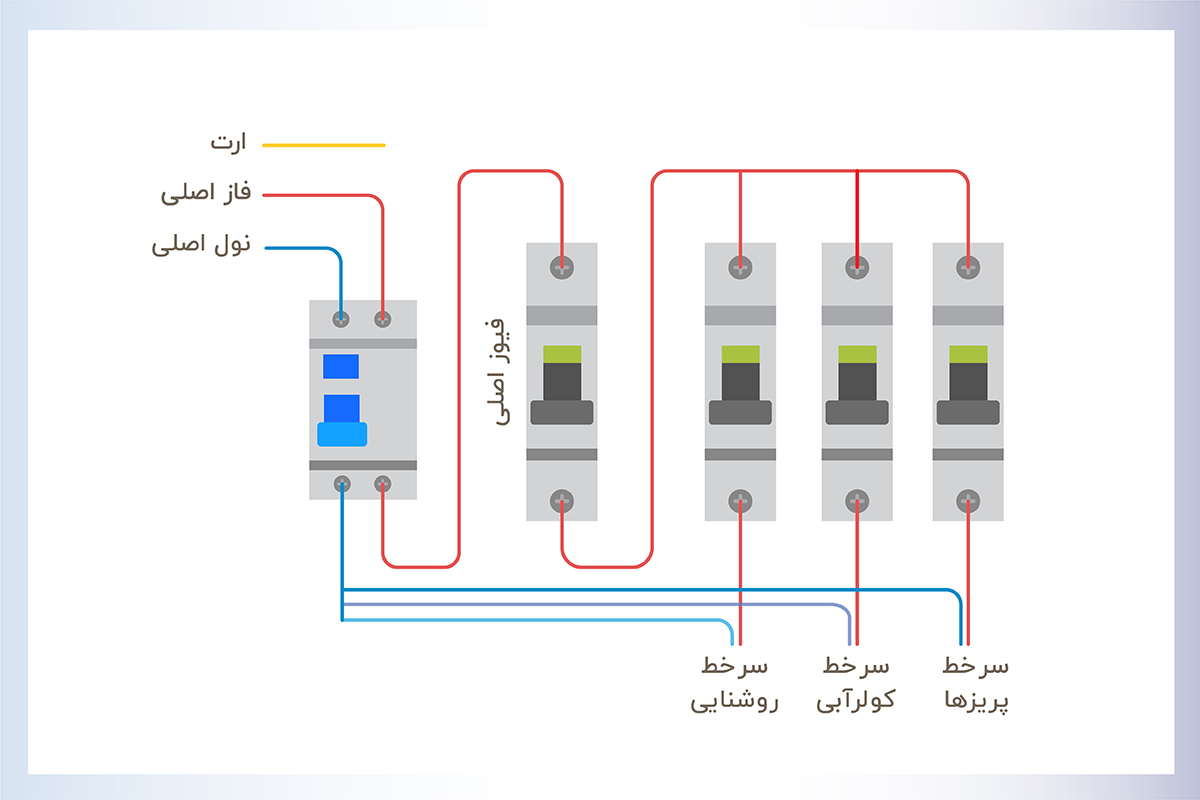

نحوه سیم کشی جعبه فیوز تک فاز با کلید محافظ جان (RCCB)

کلید محافظ جان یا RCCB (Residual Current Circuit Breaker)، یک دستگاه ایمنی حیاتی در سیستم‌های برق ساختمان است که از خطرات ناشی از نشتی جریان و برق گرفتگی جلوگیری می‌کند. سیم کشی جعبه فیوز با کلید محافظ جان، به شرح زیر است:

مرحله 1: آماده سازی مقدمات

• تهیه جعبه فیوز تک فاز مناسب با فضای کافی برای نصب RCCB
• آماده سازی سیم‌های فاز (رنگ قهوه‌ای، قرمز یا مشکی)، نول (رنگ آبی) و ارت (رنگ سبز و زرد)
• تهیه یک RCCB مناسب با جریان نامی و حساسیت مورد نیاز
• آماده سازی ابزار لازم مانند فازمتر، انبردست، سیم چین و …

مرحله 2: اتصال سیم‌های ورودی به RCCB و اتصال سیم‌های خروجی از RCCB به جعبه فیوز

کلید محافظ جان تنها دو ورودی و دو خروجی دارد. پس باید سیم فاز و نول اصلی را از بالای مدار به کلید محافظ جان متصل کنید. سپس سیم فاز را از محافظ جان به فیوز اصلی و از آن به دیگر فیوزها وصل کنید. سیم نول نیز به طور مستقیم از کلید محافظ جان خارج ب مصرف کننده‌ها می‌رسد.

مرحله 3: نصب فیوزها

• فیوزهای مناسب را در محل‌های مربوطه در جعبه فیوز قرار دهید.
• توجه داشته باشید که فیوزها باید با توجه به بار الکتریکی مورد نظر انتخاب شوند.

نکته: ظرفیت کلید محافظ جان باید برابر یا بیشتر از آمپراژ کنتور باشد. فرض کنید که فیوز اصلی 32 آمپر است. بنابراین کلید محافظ جان باید برابر با 32 آمپر یا 40 آمپر باشد. در نظر داشته باشید که با انتخاب کلید محافظ جان با آمپر بالاتر، طول عمر کلید نیز بالاتر می‌رود.

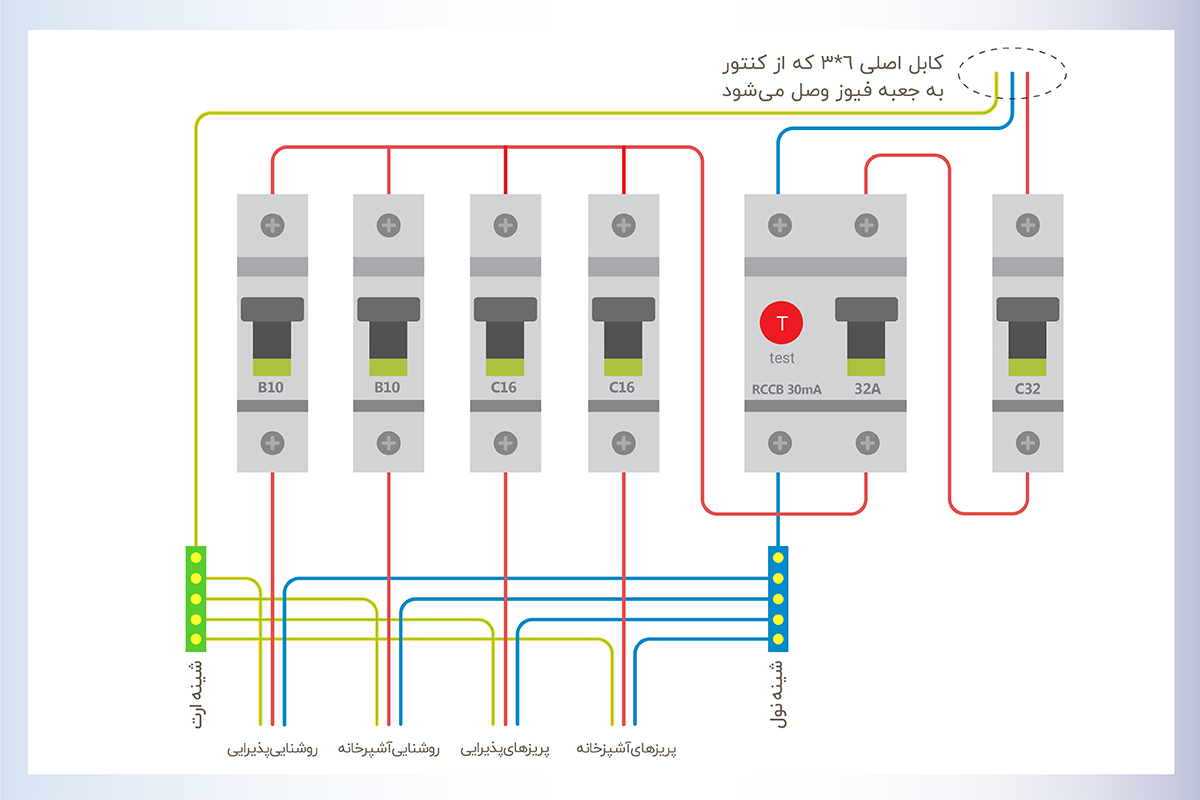

نکته مهم در سیم کشی جعبه فیوز تک فاز با کلید محافظ جان (RCCB)

در مبحث 13 مقررات ملی ساختمان نوشته شده است که تجهیزات برقی و سیم کشی‌های ساختمان طوری باید اجرا شوند که صحیح و رضایت بخش باشند و ایمنی افراد را تضمین کنند. به منظور رعایت این بند از مقررات ملی ساختمان و ایمنی بیشتر، نصب یک عدد فیوز اصلی قبل از کلید محافظ جان الزامی است. بنابراین یک عدد فیوز میناتوری برابر با آمپراژ کنتور را قبل از کلید محافظ جان نصب کنید و سیم کشی‌ها را طبق الگو زیر که در تصویر می‌بینید پیاده کنید.

• سیم ارت را به شینه ارت و سپس به مستقیم به مصرف کننده‌ها وصل کنید.
• کابل فاز ابتدا باید به فیوز اصلی و از خروجی فیوز اصلی به محافظ جان وصل شود.
• سیم فاز خارج شده از محافظ جان را به کلیدهای مینیاتوری و سپس به مصرف کننده‌ها متصل کنید.
• سیم نول از ترمینال ورودی محافظ جان وارد و از خروجی به شینه نول وصل می‌شود. سپس مانند سیم ارت آن را بین مصرف‌کننده‌ها توزیع کنید.

مرحله 4: آزمایش و راه‌اندازی

• پس از انجام تمامی اتصالات، با احتیاط برق را وصل کنید.
• با فشردن دکمه تست روی RCCB، از عملکرد صحیح آن اطمینان حاصل کنید.
• با استفاده از یک فازمتر یا المپ آزمایشی، عملکرد صحیح جعبه فیوز را نیز بررسی کنید.

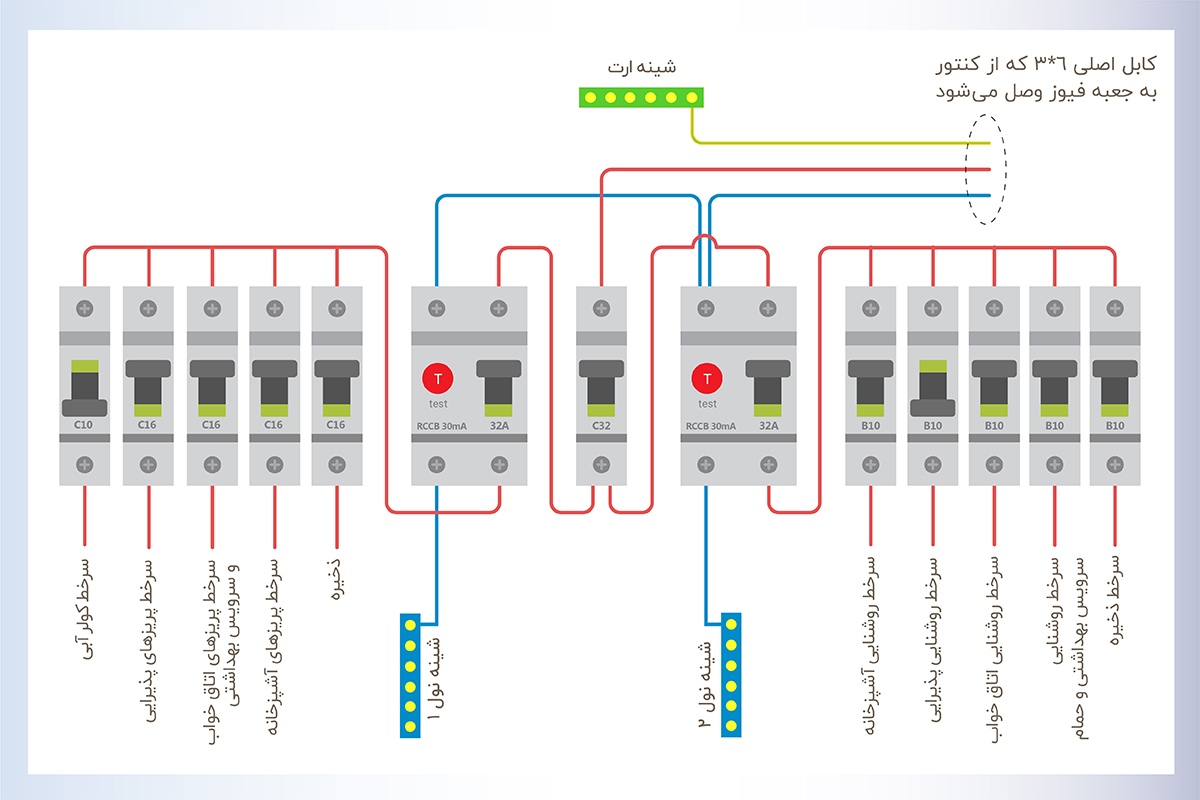

نحوه سیم کشی جعبه فیوز تک فاز با دو کلید محافظ جان (RCCB)

اولین چیزی که در این تصویر می‌تواند نظر شما را جلب کند، وجود دو شینه نول در مدار است. درصورتی‌که تنها یک شینه ارت در جعبه فیوز وجود دارد. زیرا عملکرد کلید محافظ جان در مدار به سیم ارت بستگی ندارد و بدون سیم ارت نیز محافظ جان در مدار عمل می‌کند. ساختار محافظ جان بگونه‌ای است که جریان خروجی سیم فاز را با جریان ورودی سیم نول مقایسه می‌کند. عدم برابری این دو جریان با یکدیگر بدین معناست که جربان برق در مسیر نشتی پیدا کرده است و کلید مدار را قطع می‌کند.

بنابراین با توجه به عملکردی که محافظ جان دارد دو شینه نول باید برای مدار در نظر گرفته شود تا جریان خروجی از هر فاز با جریان برگشتی سیم نول خودش مقایسه شود. درصورتی‌که یک شینه نول برای مدار با دو محافظ جان در نظر گرفته شود؛ در صورت نشتی در هر مسیری، هر دو محافظ جان عمل کرده و کل مدار قطع می‌شود.

همانطور که در تصویر مشاهده می‌کنید، سیم فاز ابتدا به فیوز اصلی وارد می‌شود. سپس از آن دو سیم خارج شده و هرکدام به ترمینال ورودی فاز در کلید محافظ جان‌ وارد می‌شود. سیم خارج شده از ترمینال خروجی فاز به صورت سری وارد فیوز مینیاتوری و پس از خروج به مصرف کننده می‌رسد.

به این نکته توجه کنید که سیم نول‌ها را به درستی به شینه نول نصب کنید و سیم نول را از شینه راست به مصرف کننده‌های سمت راست و از شینه نول چپ به مصرف کننده‌های سمت چپ برسانید.

نکات مهم در سیم کشی جعبه فیوز با محافظ جان

1. به تعداد کلیدهای محافظ جان در جعبه فیوز باید شینه نول در آن داشته باشید. یعنی اگر سه کلید محافظ جان در فیوز نصب می‌کنید باید شینه نول مجزا در جعبه فیوز قرار دهید.
2. طبق استانداردها باید بعد از هر فیوز، یک محافظ جان نصب شود اما چون هزینه کلیدهای محافظ جان بالاست و نصب آن در فیوز بهتر از نبودن آن است، باید بعد از فیوز اصلی آن را نصب کنید و سپس از آن به دیگر فیوزها سیم بکشید.
3. در مبحث 13 مقررات ملی ساختمان آورده شده است که در مدار ساختمان‌هایی که چاه ارت (سیستم ارتینگ) ندارند، نباید محافظ جان نصب کرد. اما گفتیم که محافظ جان بدون سیستم ارت عمل می‌کند!

این بدین معناست که که سیستم ارت در ساختمان اختیاری نیست و باید وجود داشته باشد و کلید محافظ جان نقش تکمیل ایمنی برق ساختمان را دارد.

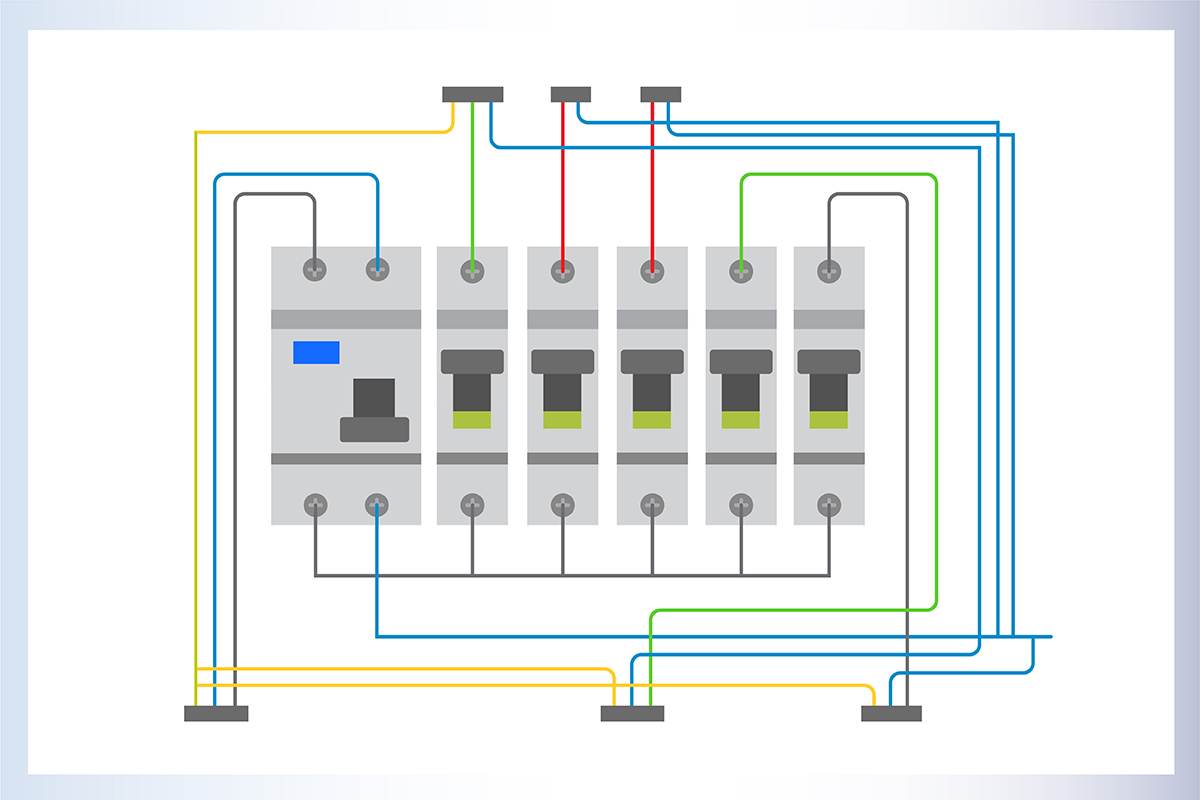

نحوه سیم کشی جعبه فیوز تک فاز با کلید نشتی جریان

نصب کلید نشتی جریان RCD در جعبه فیوز تفاوت چندانی با مدل RCCB (محافظ جان) ندارد. در سیم کشی جعبه فیوز تک فاز با کلید نشتی جریان، ابتدا سیم فاز و سیم نول از قسمت بالایی کلید نشتی جریان، وارد می‌شود. سپس خروجی نول از کلید نشتی جریان، مستقیم به سیم‌های نول مصرف کننده‌ها می‌رسد (وارد فیوزهای مینیاتوری نمی‌شود). سیم فاز خروجی از کلید نشتی جریان را نیز باید به صورت سری به فیوزها متصل کرد. طبق استانداردهای سیم کشی ساختمان باید هر سیم خروجی از فیوز به همراه سیم ارت به لوله برق مصرف کننده وارد شود.

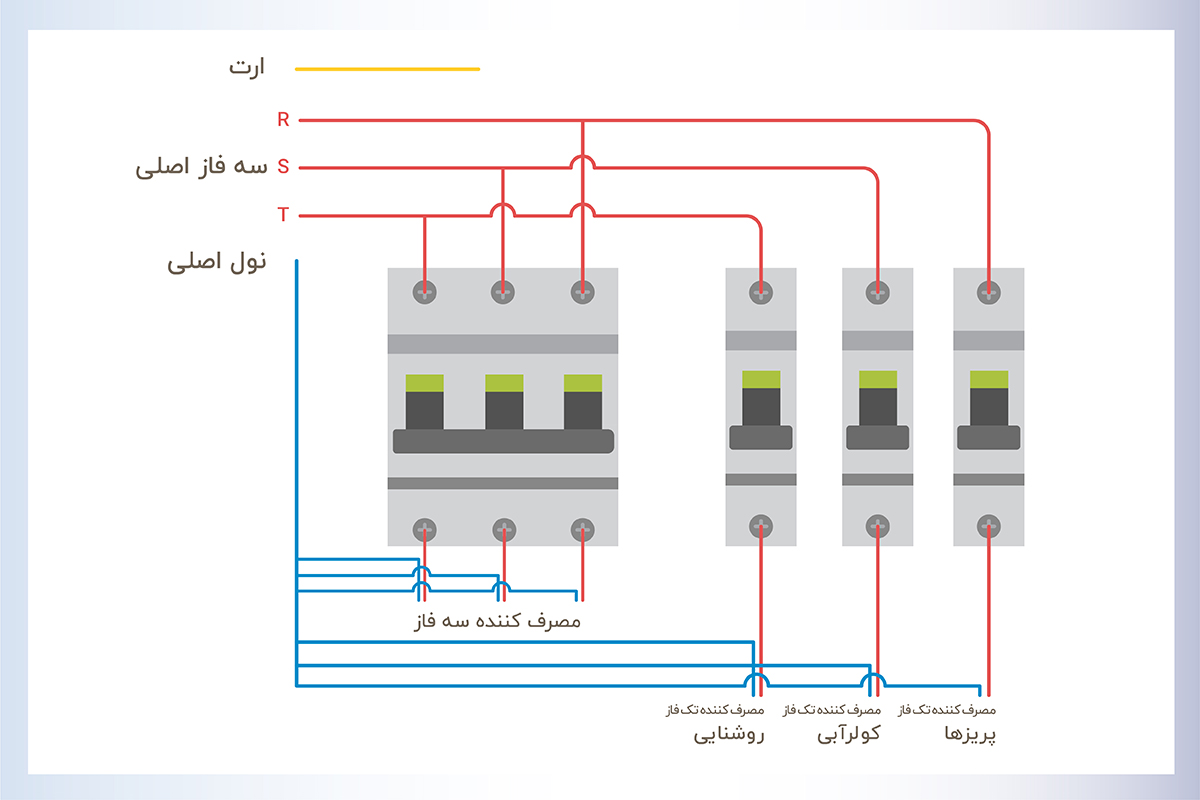

نحوه سیم کشی جعبه فیوز سه فاز

سیم کشی جعبه فیوز سه فاز پیچیده‌تر از نوع تک فاز است، اما با رعایت مراحل زیر می‌توانید آن را به راحتی انجام دهید:

1. در مرحله اول باید سیم‌های ورودی را به جعبه فیوز وارد کنید. سیم‌های فاز (قهوه‌ای، مشکی و خاکستری) به ترمینال‌های “ورودی فاز”، سیم نول (آبی) به ترمینال “ورودی نول” و سیم ارت (سبز و زرد) را به ترمینال “ورودی ارت” در جعبه فیوز متصل کنید.
2. سپس فیوزها سه فاز و تک فاز را در محل‌های مربوطه در جعبه فیوز قرار دهید. در سیم کشی جعبه فیوز سه فاز نیز مانند سیم کشی جعبه فیوز تک فاز باید کلیدها را با توجه به بار الکتریکی مورد نظر انتخاب کنید.
3. ابتدا هر سیم از کابل برق سه فاز (سه سیم فاز R, S, T) را به صورت مجزا به مصرف کننده سه فاز متصل کنید. همچنین هر سیم‌ را نیز به یک فیوز مینیاتوری به طور سری وصل کنید (طبق عکس بالا).
4. سیم فاز خارج شده از کلید مینیاتوری و مصرف کننده سه فاز را به همراه نول اصلی که در ورودی جعبه فیوز قرار دارد به طور مستقیم به تجهیزات مصرفی ساختمان (تجهیزات سه فاز و تک فاز) برسانید.
5. پس از انجام تمامی اتصالات، با احتیاط برق را وصل کنید. همچنین با استفاده از یک فازمتر سه فاز، عملکرد صحیح جعبه فیوز را بررسی کنید.

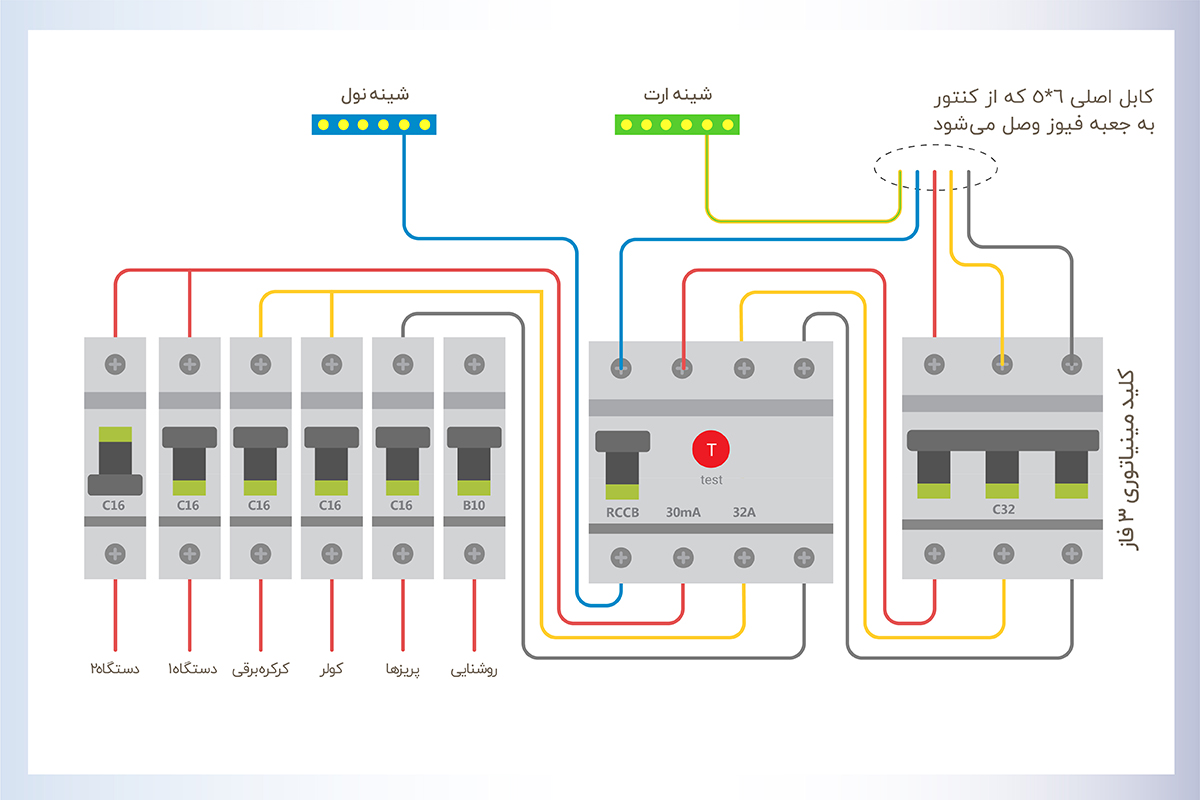

سیم‌کشی جعبه فیوز سه فاز با کلید محافظ جان

نصب کلید محافظ جان (RCCB) در جعبه فیوز سه فاز اختیاری است. اما برای کاهش بروز خطرات احتمالی توصیه می‌شود که آن را در جعبه فیوز حتما نصب کنید.

1. برای سیم‌کشی جعبه فیوز سه فاز با کلید محافظ جان ابتدا پنج سیم خروجی از کابل زیر کنتور را تقسیم کنید.
2. سیم ارت باید داخل تابلو برده شود. آن را به شینه ارت وصل کنید و مستقیم به مصرف کننده برسانید.
3. سیم نول را که معمولا به رنگ آبی است به ترمینال ورودی نول محافظ جان متصل کنید. از ترمینال نول خروجی نیز، سیم نول را به شینه نول وصل کنید و مانند سیم ارت مستقیم به مصرف کنندگان برسانید.
4. سه سیم فاز R, S, T را به ورودی ترمینال کلید مینیاتوری وصل کنید (این سیم‌ها معمولا قرمز، مشکی و زرد هستند).
5. سه سیم‌ خارج شده از کلید مینیاتوری را به ورودی ترمینال کلید RCCB وصل کنید.
6. سیم سه فاز خارج شده از کلید محافظ جان را به فیوزهای مینیاتوری ببندید.
7. در نهایت از خروجی کلید مینیاتوری به مصرف کنندگان سیم کشی کنید.

در نظر داشته باشید که قبل از راه‌اندازی، تمامی اتصالات را با استفاده از یک فاز متر سه فاز، بررسی و با احتیاط برق را وصل کنید.

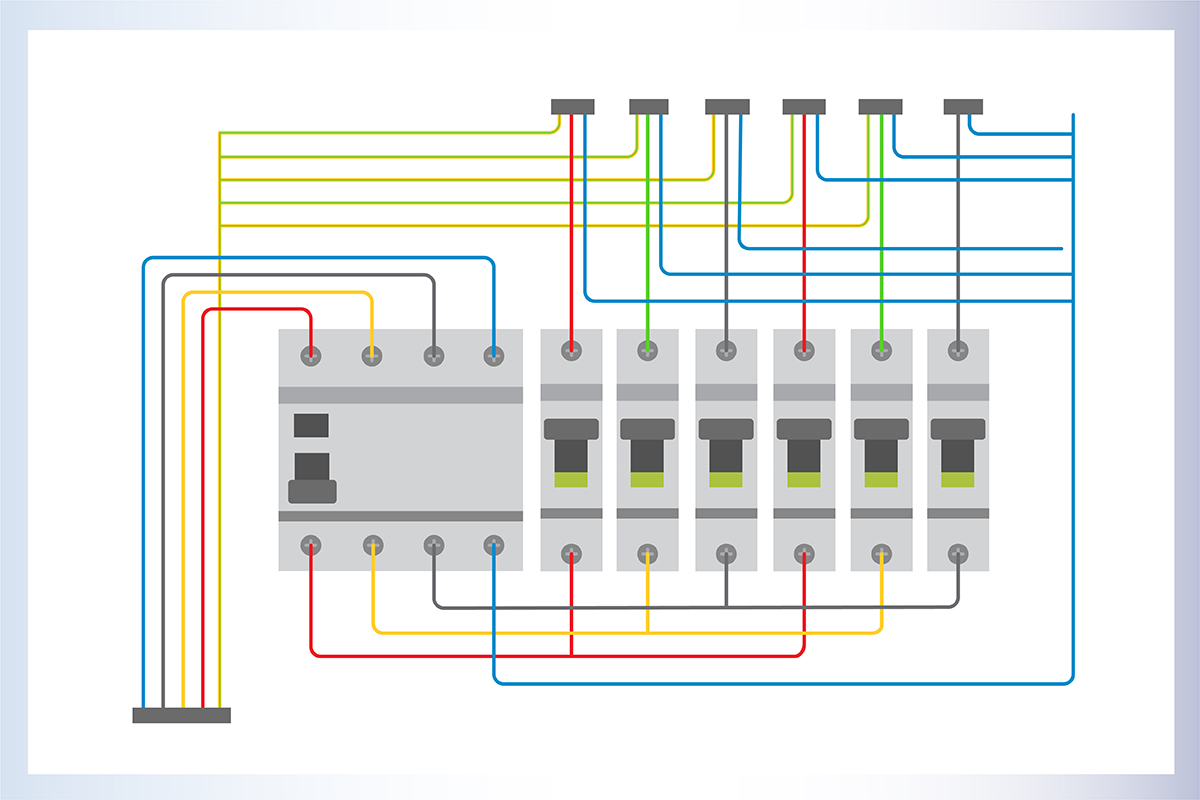

نحوه سیم کشی جعبه فیوز سه فاز با کلید نشتی جریان

در سیم کشی جعبه فیوز سه فاز با کلید نشتی جریان، ابتدا سیم فازها و نول به جعبه فیوز متصل می‌شوند. سپس سیم‌های خروجی از جعبه فیوز به سمت مصرف‌کننده‌ها هدایت می‌شوند. در این میان، کلید نشتی جریان در مسیر فازها قرار می‌گیرد تا در صورت بروز نشت جریان، جریان بلافاصله قطع شود و خطرات ناشی از نشت جریان برطرف شود. سیم کشی باید طبق استانداردهای ایمنی و الکتریکی انجام شود تا عملکرد صحیح و ایمنی سیستم تضمین شود.

مراحل سیم‌کشی جعبه فیوز سه فاز با کلید نشتی جریان به شرح زیر است:

• در ابتدا، مواد و ابزارهای مورد نیاز برای نصب جعبه فیوز و کلید نشتی جریان آماده می‌شوند. این ابزارها شامل سیم و کابل، جعبه فیوز، کلید نشتی جریان، فیوزها، اتصالات الکتریکی، مهره‌ها و پیچ‌ها هستند.
• مکان مناسب برای نصب جعبه فیوز در سیستم الکتریکی مشخص و سپس جعبه فیوز به دیوار یا سطح مسطح دیگر نصب می‌شود. جعبه فیوز باید در مکانی قابل دسترس و قابل مشاهده باشد.
• سیم‌های فاز و نول به جعبه فیوز متصل می‌شوند. این اتصالات باید با استفاده از اتصالات الکتریکی مناسب و با رعایت استانداردهای ایمنی انجام شود.
• سیم‌های خروجی جعبه فیوز به مصرف‌کننده‌ها متصل می‌شوند. این اتصالات نیز باید با دقت و با رعایت استانداردهای الکتریکی انجام شوند.
• کلید نشتی جریان در مسیر فازها نصب می‌شود تا در صورت بروز نشت جریان، جریان بلافاصله قطع شود و احتمال حوادث الکتریکی کاهش یابد.
• پس از اتصال سیم‌ها و نصب کلید نشتی جریان، سیستم بررسی و تست می‌شود تا اطمینان حاصل شود که همه اتصالات به درستی انجام شده‌اند و سیستم الکتریکی به درستی عمل می‌کند.
