چند نوع کلید مینیاتوری داریم؟ معرفی انواع فیوز MCB

کلید مینیاتوری (MCB) فقط یک مدل ثابت ندارد و دنیای آن خیلی متنوع‌تر از چیزی است که در نگاه اول به نظر می‌رسد. انواع کلید مینیاتوری بسته به نوع مصرف، میزان جریان، حساسیت مدار و حتی محیطی که تجهیزات در آن نصب می‌شوند، طراحی شده‌اند و هر کدام وظیفه مشخصی را بر عهده دارند. انتخاب اشتباه این کلیدها می‌تواند باعث قطع‌های بی‌مورد برق یا حتی آسیب دیدن تجهیزات شود، در حالی که انتخاب درست، ایمنی و پایداری سیستم برق را تضمین می‌کند.

در واقع تفاوت انواع کلید مینیاتوری و کاربرد آنها فقط در اسم یا ظاهر خلاصه نمی‌شود؛ سرعت عملکرد، میزان تحمل جریان، واکنش به اتصال کوتاه و نوع مصرف (خانگی یا صنعتی) از مهم‌ترین عواملی هستند که این کلیدها را از هم متمایز و کاربردهای خاص هر مدل را تعیین می‌کنند. به همین دلیل شناخت انواع کلید MCB به شما کمک می‌کند دقیقا بدانید برای روشنایی خانه، موتورهای الکتریکی، تجهیزات حساس یا انواع تابلو برق (صنعتی و خانگی) کدام گزینه مناسب‌تر است.

• اطلاع از انواع کلید مینیاتوری و کاربردهای آن‌ها، یکی از مهمترین پارامترها در روش انتخاب کلید مینیاتوری برای خانه و ساختمان است.

معرفی انواع کلید مینیاتوری و کاربرد آنها

بسیاری از متخصصین حوزه الکتریکی، فیوز MCB را نوعی کلید الکترومکانیکی اتوماتیک می‌دانند. این فیوز مصرف کننده را در برابر اختلالات جریان الکتریسیته مانند اضافه بار و اتصال کوتاه محافظت می‌نماید. قابلیت اتوماتیک فیوز سبب قطع جریان جهت جلوگیری از خسارات احتمالی پس از بروز خطا می‌شود. جالب اینکه پس از عبور خطا، فیوز دوباره به مدار باز می‌گردد و جریان الکتریسیته را وصل می‌کند. این عملکرد به واسطه اجزای مختلفی است که درون این کلید مینیاتوری قرار می‌گیرد. نکته مهم در مورد ساختار فیوز مینیاتوری، ابعاد کوچک و استوانه‌ای آن است که به کمک میله‌های فلزی درونی جریان را قطع می‌کند.

پس، کلید مینیاتوری فقط یک قطعه ساده برای قطع و وصل برق نیست؛ بلکه نقش محافظ جان تجهیزات و حتی افراد را بازی می‌کند.

• کلید مینیاتوری چیست؟ (بررسی کامل و تخصصی)

در نهایت، وقتی صحبت از ایمنی و دوام تجهیزات می‌شود، انتخاب درست از بین انواع MCB اهمیت دوچندان پیدا می‌کند. شناخت دقیق انواع کلید مینیاتوری و کاربرد آنها نه‌تنها باعث کاهش قطعی‌های ناخواسته برق می‌شود، بلکه عمر مفید تجهیزات الکتریکی را هم به شکل محسوسی افزایش می‌دهد.

برای مثال؛ در کاربردهای خانگی معمولا انواع فیوز مینیاتوری تک فاز با جریان‌های مشخص مثل ۱۰، ۱۶ یا ۲۵ آمپر استفاده می‌شوند. اما در محیط‌های صنعتی، انتخاب بر اساس انواع فیوز مینیاتوری بر حسب آمپر، تیپ عملکرد و نوع بار الکتریکی انجام می‌شود. به همین دلیل نمی‌توان یک مدل ثابت را برای همه شرایط پیشنهاد داد و شناخت انواع فیوزهای مینیاتوری اهمیت بالایی دارد.

به‌طورکلی کلیدهای مینیاتوری بر اساس پارامترهای زیر دسته‌بندی می‌شود:

1. نحوه واکنش کلید در برابر جریان‌های ناگهانی و شدید اتصال کوتاه (تیپ لحظه‌ای)
2. میزان واکنش در مقابل عبور جریان اضافی و غیرمجاز (سرعت عملکرد)
3. مقدار مجاز عبور انرژی حرارتی کلید در لحظه بروز خطا و قبل از قطع کامل (مشخصه‌ی I²t)
4. نوع جریان حاضر در مدار بر اساس منبع تغذیه (نوع جریان AC و DC)
5. حداکثر جریان عبوری دائمی از کلید در دمای مشخص، بدون قطع شدن مدار در شرایط نرمال (جریان نامی)
6. حداکثر اختلاف پتانسیل برای قطع و وصل مدار توسط کلید بدون آسیب دیدن عایق‌بندی و کنتاکت‌ها (سطح ولتاژی)
7. تعداد مسیرهای جریانی برای قطع و وصل هم‌زمان (تعداد پل)
8. میزان مقاومت بدنه کلید در برابر نفوذ گرد و غبار و رطوبت (حفاظت در برابر اثرات خارجی)
9. محل قرارگیری فیزیکی کلید بر اساس نوع جعبه فیوز یا شرایط محیطی (شیوه نصب)
10. مستقل از نصب مکانیکی یا وابسته (اتصال الکتریکی)
11. نحوه درگیری فیزیکی سیم با کلید (نوع ترمینال)

کلید مینیاتوری

مشاهده همه

•
  کلید مینیاتوری یک پل 6 آمپر چانت مدل NB1-C6-6K-1P
  4,175,800 تومان
• فروش ویژه محصول تخفیف خورده

  کلید مینیاتوری سه پل 63 آمپر گویس مدل 3P-C63-6K
  2,138,000 تومان قیمت اصلی 2,138,000 تومان بود.1,924,000 تومانقیمت فعلی 1,924,000 تومان است. 10%
• فروش ویژه محصول تخفیف خورده

  کلید مینیاتوری سه پل 40 آمپر گویس مدل 3P-C40-6K
  1,635,300 تومان قیمت اصلی 1,635,300 تومان بود.1,472,000 تومانقیمت فعلی 1,472,000 تومان است. 10%
•

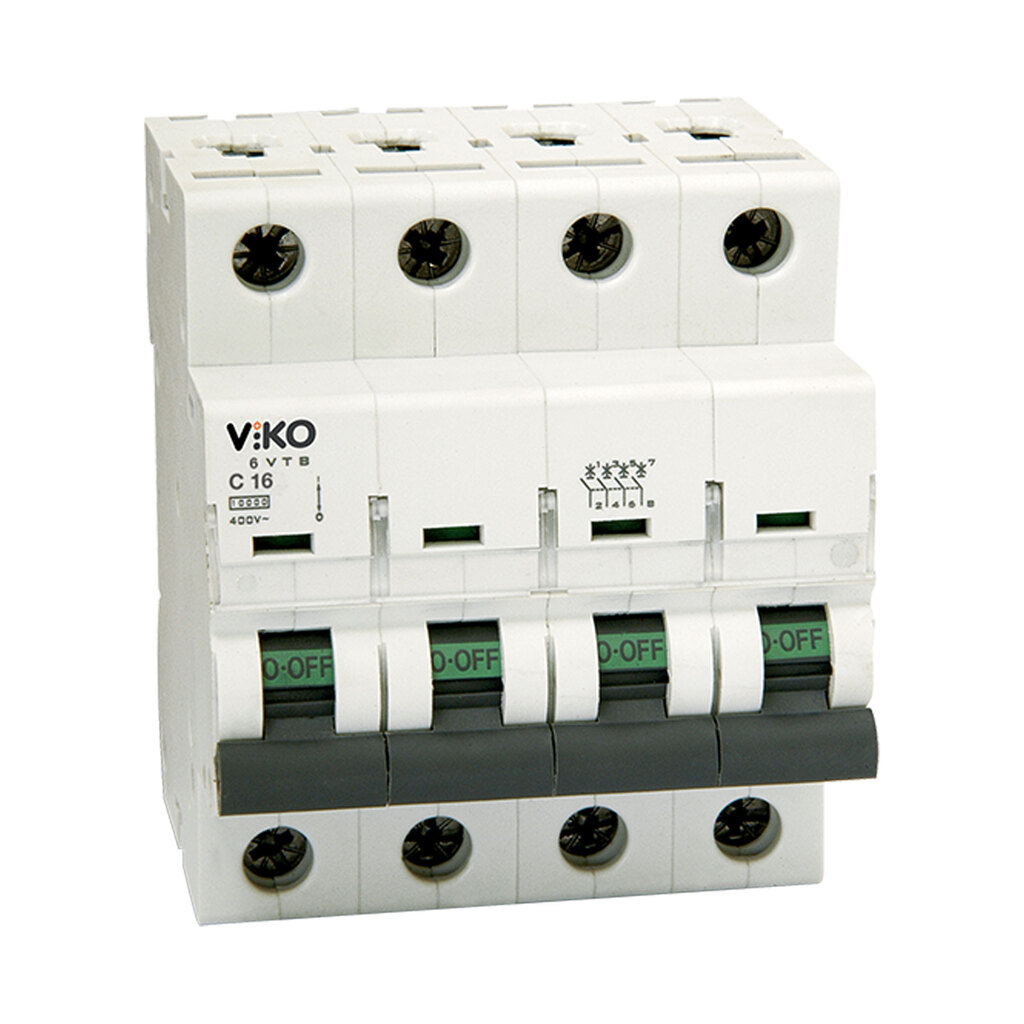

  فیوز مینیاتوری چهار پل 40 آمپر ویکو مدل کاره
  1,582,000 تومان

معرفی انواع فیوز مینیاتوری بر حسب تیپ لحظه‌ای

یکی از دسته‌بندی‌های مهم، انواع فیوز مینیاتوری بر حسب تیپ است. تیپ لحظه‌ای به نحوه واکنش کلید در برابر جریان‌های ناگهانی و شدید اتصال کوتاه مربوط می‌شود. در این حالت، بخش مغناطیسی کلید بدون هیچ تأخیری عمل می‌کند و مدار را قطع می‌نماید. تفاوت اصلی انواع کلید مینیاتوری دقیقا در همین نقطه است؛ یعنی اینکه کلید در چند برابری از جریان نامی، فرمان قطع آنی صادر کند. شناخت تیپ‌های لحظه‌ای مختلف فیوز به شما کمک می‌کند تا بعد از تشخیص محدوده کاری، انتخاب صحیحی داشته باشید.

فیوزهای مینیاتوری برحسب تیپ در گروه‌های A ،B ،C ،D ،K و Z طراحی شده‌اند که هرکدام واکنش متفاوتی نسبت به جریان‌های ناگهانی دارند. مثلا تیپ B برای مصارف روشنایی و خانگی ایده‌آل است، در حالی که تیپ C و D بیشتر در مدارهای موتوری و صنعتی استفاده می‌شوند. این تنوع باعث شده انواع کلاس فیوز مینیاتوری پاسخگوی نیازهای ساده تا فوق‌حساس باشند. معرفی کامل فیوزهای مینیاتوری بر حسب تیپ عبارتند از:

1- فیوز مینیاتوری تیپ A

فیوز مینیاتوری تیپ A بیشتر جنبه تحقیقاتی و آزمایشگاهی دارد و  نسبت به جریان‌های عبوری با قدرت 2 تا 3 برابر جریان نامی حساس است. این نوع فیوز به علت حساسیت بسیار بالایی که دارد در موارد خاص مانند نیمه هادی‌ها، ابزار اندازه گیری و آزمایشگاهی به کار می‌رود.

2- فیوز مینیاتوری تیپ B

در فیوز مینیاتوری تیپ B اگر جریان عبوری در مدار کمتر از 3 برابر جریان نامی باشد، مدار را در حالت اضافه بار قرار می‌دهد. نکته مهم اینکه در چنین شرایطی قطع فوری مدار صورت نمی‌گیرد. اگر جریان به 3 تا 5 برابر جریان نامی برسد، خطای اتصال کوتاه رخ می‌دهد و جریان را قطع می‌کند. این نوع فیوز مصارف خانگی و تجهیزات روشنایی دارد و بیشتر از جنبه حفاظتی آن در مدارهای مقاومتی استفاده می‌شود.

3- فیوز مینیاتوری تیپ C

از فیوز مینیاتوری تیپ C در راه اندازی موتورهایی با توان کم و جریان عملیاتی پایین به کار گرفته می‌شود. از این رو به آن، فیوز مینیاتوری موتوری نیز گفته می‌شود. در صورتی که جریان عبوری به 5 تا 10 برابر جریان نامی برسد، بلافاصله فیوز مینیاتوری تیپ C جریان مدار را قطع می‌کند. از این فیوز جهت حفاظت مدارهای موتوری مورد استفاده قرار می‌گیرد.

4- فیوز مینیاتوری تیپ D

فیوز مینیاتوری تیپ D کاربرد صنعتی دارد و به منظور حفاظت بارهای خازنی در مولد‌های اشعه ایکس یا ترانسفورماتورها استفاده می‌شود. اگر جریان عبوری بین 10 تا 15 برابر جریان نامی فیوز باشد، به سرعت جریان عبوری را اتصال کوتاه شناسایی می‌کند و آن را قطع می‌نماید. این نوع فیوز برای دستگاه‌های تجاری و صنعتی سنگین مانند دستگاه جوش، کمپرسور و موتورهای بزرگ طراحی می‌شود.

5- فیوز مینیاتوری تیپ K

فیوز مینیاتوری تیپ K جهت حفاظت در مدارهای قدرت استفاده می‌شود و نسبت با سایر فیوزهای مینیاتوری در برابر اضافه بار کمتری عمل می‌کند. در حقیقت با وجود اضافه بار، به سرعت موتور را خاموش می‌کند. از این جهت برای موتورهای تحت بار گزینه مناسبی به شمار می‌رود. در مورد اتصال کوتاه، قطع فیوز مینیاتوری تیپ K بین دو تیپ C و D است.

6- فیوز مینیاتوری تیپ Z

فیوز مینیاتوری تیپ Z جریان عبوری از مدار را تا اندازه 2 الی 3 برابر جریان نامی تحمل می‌کند. بنابراین حساسیت بالایی از خود در برابر اتصال کوتاه به نمایش می‌گذارد و به سرعت مدار را قطع می‌کند. بالاترین سرعت واکنش در میان انواع تیپ‌های فیوز مینیاتوری متعلق بع تیپ K است؛ این تیپ در کمتر 0.1 ثانیه فرمان قطع می‌دهد. به دلیل حساسیت بالای این تیپ، در مدارهای با حساسیت بالا و نیمه هادی‌ها به کار می‌رود.

• در حالت کلی فیوزهای تیپ A ،K و Z زمان قطع کوتاهی نسبت به تیپ‌های B ،C و D دارند. این موضوع به سبب سرعت عمل بالای آنها باز می‌گردد و گزینه‌های خوبی برای مدارهای حساس به شمار می‌روند.

تفاوت فیوز b و c مینیاتوری چیست؟

تفاوت فیوز مینیاتوری b و c؛ کلید مینیاتوری نوع B، در برق خانگی و محافظت از لوازم خانگی در برابر نوسانات برق کاربرد دارد. زیرا در جریان اضافه بار بین 3 تا 5 برابر جریان نامی، جریان الکتریکی را قطع می‌کند. ازاین‌رو، کلید مینیاتوری نوع B به کلید تندکار نیز معروف است. کلید مینیاتوری نوع C، در جریان اضافه بار بین 5 تا 10 برابر جریان نامی مدار را قطع می‌کند و کاربرد صنعتی دارد.

معرفی انواع فیوز مینیاتوری بر اساس سرعت عملکرد

انواع فیوز مینیاتوری بر حسب سرعت عملکرد، یکی از مهمترین دسته‌بندی‌های مربوط به فیوزهای مینیاتوری است. به هر حال جهت تعیین عملکرد گروهی از انواع فیوز، طبقه‌بندی خاصی برای آنها در نظر گرفته می‌شود. انواع دسته بندی بر حسب سرعت عملکرد فیوزهای مینیاتوری عبارتند از:

1- فیوز مینیاتوری کندکار

فیوز مینیاتوری کندکار در مقابل عبور جریان اضافی و غیرمجاز واکنش ملایمی دارد. این نوع فیوز در برای جریان‌های غیرمجاز دیرتر عمل می‌کند اما در برابر اتصال کوتاه سریع واکنش می‌دهد. فیوزهای کندکار در استانداردهای موجود با علائم متفاوت به نمایش گذاشته می‌شوند. به طور مثال یک فیوز کندکار در استاندارد VDE با علامت G به نمایش در می‌آید که البته با عنوان دیگری مانند فیوز مینیاتوری تیپ G شناخته می‌شوند. این نوع فیوز در لیست استاندارد IEC با علامت C مشخص می‌گردد.

2- فیوز مینیاتوری تندکار

فیوز مینیاتوری تند کار برای تجهیزات با ضریب اتصال پایین‌تر به کار می‌روند و بلافاصله به بار اضافه واکنش نشان می‌دهند. بیشتر این نوع فیوز در مصارف روشنایی استفاده می‌شوند و نسبت به فیوزهای کندکار در زمان کوتاهی مدار را قطع می‌نمایند. فیوز مینیاتوری تندکار در استاندارد VDE با علامت L و در استاندارد IEC با علامت B به نمایش در می‌آید.

• علامت فیوز تند کار و کند کار چیست؟ فیوز تند کار را به علامت F و فیوز کند کار را علامت G مشخص می‌کنند.

• بهترین مارک کلید مینیاتوری کدام است؟

معرفی انواع کلید مینیاتوری بر اساس مشخصه‌ی I²t

علاوه بر مشخصه‌های زمانی و جریان نامی که معمولا توسط شرکت سازنده اعلام می‌شود، انواع کلید مینیاتوری بر اساس مشخصه‌ی I²t نیز دسته‌بندی می‌شود. مشخصه‌ی I²t در واقع بیانگر میزان انرژی عبوری از کلید در لحظه بروز خطا است و نشان می‌دهد قبل از قطع مدار، چه مقدار تنش حرارتی به هادی‌ها و تجهیزات وارد می‌شود. هرچه مقدار I2t کمتر باشد، انرژی کمتری از مدار عبور کرده و حفاظت مؤثرتری برای کابل‌ها و مصرف‌کننده‌ها ایجاد می‌شود.

در این نوع دسته‌بندی، تفاوت انواع کلید مینیاتوری و کاربرد آنها در میزان محدودکنندگی جریان خطا مشخص می‌شود. برخی کلیدها جریان اتصال کوتاه را سریع‌تر محدود می‌کنند و اجازه عبور انرژی کمتری را می‌دهند، در حالی که مدل‌های دیگر انرژی بیشتری را عبور می‌دهند اما برای مدارهای خاص مناسب‌تر هستند. به همین دلیل، کلیدهای مینیاتوری با I²t پایین معمولا در مدارهای حساس، تجهیزات الکترونیکی و کابل‌های با سطح مقطع کم استفاده می‌شوند، در حالی که کلیدهای با I²t بالاتر بیشتر در مدارهای قدرت و کاربردهای صنعتی به کار می‌روند. این مشخصه کمک می‌کند انتخاب کلید دقیق‌تر و هماهنگ‌تر با سطح حفاظت مورد نیاز مدار انجام شود.

معرفی انواع فیوز مینیاتوری بر حسب جریان نامی

جریان ورودی بر حسب آمپر یا همان جریان نامی یکی دیگر از معیارهای مهم در طبقه‌بندی انواع فیوز مینیاتوری است. این معیار به افراد کمک می‌کند تا انتخاب بهتری داشته باشند و کارایی فیوز موردنظرشان را بشناسند. انواع فیوز مینیاتوری بر حسب جریان اغلب در محدوده 1 تا 125 آمپر تقسیم می‌شوند. این دسته‌بندی به استفاده آن‌ها در مدارهای هوشمند کمک قابل توجهی خواهد کرد. به طور معمول فیوزهایی با این بازه جریان نامی، در مصارف خانگی یا صنعتی جهت حفاظت از شبکه ولتاژ، سیم و کابل برق، ترانس، موتورها و… مورد استفاده قرار می‌گیرند.

هنگام انتخاب فیوز مینیاتوری به آمپر فیوز از جریان مصرفی و مورد نیاز دستگاه توجه کنید. همواره فیوزی را انتخاب کنید که آمپر جریان آن بیشتر از جریان مصرفی باشد تا مشکلی برای مدار پیش نیاید. فیوز مینیاتوری توانایی قطع جریان اضافی را دارد اما اگر آمپر فیوز با جریان مصرفی برابر باشد، فیوز در اصطلاح می‌پرد. محدوده استاندارد فیوزهای مینیاتوری بر حسب جریان نامی به نمونه‌های 2، 6، 10، 16، 20، 25، 32، 50، 63، 80، 100 و 125 طبقه‌بندی می‌شوند.

معرفی انواع فیوز مینیاتوری بر حسب ولتاژ

یکی دیگر از معیارهای کاربردی برای طبقه بندی انواع فیوز مینیاتوری، میزان ولتاژ شبکه است. این نوع فیوزهای مینیاتوری قابلیت نصب داخلی و خارجی را دارا هستند و در شرایط سخت آب و هوایی هم عمل می‌کنند. انواع فیوز مینیاتوری بر حسب ولتاژ به سه دسته اصلی زیر تقسیم می‌شوند:

• فشار ضعیف: این نوع فیوز در مدارهایی با ولتاژ کمتر از 1000 ولت متناوب و 1500 ولت مستقیم مورد استفاده قرار می‌گیرند.
• فشار قوی: این فیوز مینیاتوری در مدارهای با ولتاژ بالاتر از 1000 ولت به کار می‌رود.
• فشار متوسط: فیوزهای فشار متوسط برای محافظت از تجهیزات درسوئیچ‌گیرهای فشار متوسط استفاده می‌گردد. از جمله مزیت‌های این فیوز؛ سرعت بالای آن‌ها در محدود کردن جریان زمان اتصال کوتاه است. این فرایند، حفاظت تجهیزات در مقابل اثرات حرارتی و دینامیکی را تامین می‌کند.

از انواع فیوزهای مینیاتوری با فشارهای مختلف در ترانسفورماتورهای توزیع، الکتروموتورها، بانک‌ خازنی و… استفاده می‌شود.

معرفی انواع فیوز مینیاتوری از نظر نوع AC و DC

از دیگر معیارهای دسته‌بندی انواع کلید مینیاتوری، AC یا DC بودن آن‌ها است. امکان استفاده از کلیدهای DC، در مدارهای AC وجود دارد زیرا قطع کردن این مدارها راحت‌تر است. اما این قابلیت وجود ندارد که از کلیدهای مینیاتوری AC در سیستم‌های DC استفاده کرد. زیرا ممکن است که کلید توانایی قطع مدار در زمان مناسب را نداشته و به این ترتیب به مرور باعث کاهش عمر دستگاه‌ها و تجهیزات یا خرابی کلید و سیستم‌های تحت حفاظت شود.

انواع فیوز مینیاتوری بر حسب تعداد پل

تقسیم‌بندی دیگری برای انواع فیوز مینیاتوری بر حسب فاز و تعداد پل وجود دارد که اهمیت زیادی دارد. گروه‌های مهم فیوز مینیاتوری بر حسب تعداد پل عبارتند از:

1. کلید مینیاتوری تک پل

• تنها یک پل دارد که سیم فاز به آن متصل می‌شود.
• برای برق تک فاز استفاده می‌شود.
• مناسب برای محافظت از وسایل برقی تک فاز است.
• برای مثال، از آن برای محافظت از کولر گازی، یخچال، ماشین لباسشویی و سایر وسایل برقی تک فاز استفاده می‌شود.

2. فیوز مینیاتوری دو پل

• دو پل دارد که سیم فاز و نول به آن‌ها متصل می‌شوند.
• برای برق تک فاز و سه فاز استفاده می‌شود.
• مناسب برای محافظت از وسایل برقی تک فاز و سه فاز است.
• برای محافظت از موتور سه فاز، آبگرمکن برقی و سایر تجهیزات برقی تک فاز و سه فاز کاربرد دارد.

3. کلید مینیاتوری سه پل

• سه پل دارد که سه سیم فاز به آن‌ها متصل می‌شوند.
• برای برق سه فاز استفاده می‌شود.
• مناسب برای محافظت از تجهیزات برقی سه فاز بدون سیم نول است.
• برای محافظت از موتور سه فاز بدون سیم نول استفاده می‌شود.

4. فیوز مینیاتوری چهار پل

• چهار پل دارد که سه سیم فاز و یک سیم نول به آن‌ها متصل می‌شوند.
• برای برق سه فاز استفاده می‌شود.
• مناسب برای محافظت از تجهیزات برقی سه فاز با سیم نول است.
• برای محافظت از موتور سه فاز با سیم نول کاربرد دارد.

معرفی انواع کلید مینیاتوری حفاظت در برابر اثرات خارجی

انواع کلید مینیاتوری حفاظت در برابر اثرات خارجی برای زمانی طراحی می‌شوند که شرایط محیطی می‌تواند روی عملکرد کلید و ایمنی مدار تأثیر بگذارد. عواملی مثل تماس مستقیم دست، ضربه، گردوغبار یا نیاز به نصب در تابلو، باعث شده انواع کلید مینیاتوری و کاربرد آنها از نظر نحوه محافظت فیزیکی هم دسته‌بندی شوند.

1. کلید مینیاتوری محفظه‌دار (Enclosed-type)

در این نوع از انواع کلید مینیاتوری، کلید داخل یک محفظه ایمن قرار دارد و نیازی به باکس یا تابلو محافظ جداگانه ندارد. این طراحی باعث می‌شود در برابر تماس مستقیم، ضربه‌های سبک و عوامل محیطی محافظت شود. از این مدل در فضاهایی که دسترسی مستقیم افراد وجود دارد یا تابلو برق مجزا در دسترس نیست استفاده می‌شود.

2. کلید مینیاتوری بدون محفظه (Unenclosed-type)

این مدل از انواع فیوز MCB فاقد پوشش محافظ خارجی است و حتماً باید داخل تابلو یا محفظه مخصوص نصب شود. بیشتر انواع فیوزهای مینیاتوری تک فاز و صنعتی در این دسته قرار می‌گیرند و برای تابلوهای برق ساختمانی و صنعتی که استاندارد حفاظتی دارند، گزینه‌ای رایج محسوب می‌شوند.

در مجموع، انتخاب صحیح از میان انواع کلید مینیاتوری حفاظت در برابر اثرات خارجی باعث می‌شود هم ایمنی افراد حفظ شود و هم عملکرد پایدار مدار الکتریکی تضمین گردد.

معرفی انواع کلید مینیاتوری بر اساس شیوه نصب

انواع کلید مینیاتوری بر اساس شیوه نصب به شما کمک می‌کند متناسب با محل اجرا، نوع تابلو و شرایط بهره‌برداری، انتخابی ایمن و اصولی داشته باشید. در این دسته‌بندی، تمرکز بر نحوه قرارگیری کلید در مدار است؛ موضوعی که ارتباط مستقیمی با انواع کلید مینیاتوری و کاربرد آنها در پروژه‌های مسکونی، تجاری و صنعتی دارد.

1. کلید مینیاتوری روکار (Surface Type)

این مدل از انواع فیوز مینیاتوری بدون نیاز به فضای توکار نصب می‌شود و روی سطح دیوار یا بدنه تابلو قرار می‌گیرد. معمولا در پروژه‌های بازسازی، کارگاه‌ها و فضاهای صنعتی سبک استفاده می‌شود. تنوع بالایی از نظر انواع آمپر فیوز مینیاتوری و حتی انواع فیوز مینیاتوری سه فاز در این گروه وجود دارد. اگر محیط مرطوب یا غبارآلود است، کلید باید داخل جعبه‌ای با IP بالا (مثل IP65) نصب شود.

2. کلید مینیاتوری توکار (Flush Type)

در این نوع نصب، کلید داخل دیوار یا جعبه مخصوص قرار می‌گیرد و فقط اهرم آن قابل مشاهده است. این مدل از انواع کلید فیوز مینیاتوری بیشتر در ساختمان‌های نوساز کاربرد دارد و علاوه بر ایمنی بالاتر، ظاهر منظم‌تری به سیستم برق می‌دهد. انتخاب آن معمولا با توجه به انواع تیپ کلید مینیاتوری انجام می‌شود.

3. کلید مینیاتوری تابلویی (Panel Board Type)

این گروه مخصوص نصب داخل تابلوهای توزیع طراحی شده و در پروژه‌های صنعتی و تجاری بسیار رایج است. بسیاری از انواع کلاس فیوز مینیاتوری و انواع فیوزهای مینیاتوری AC و انواع فیوز DC در این دسته قرار می‌گیرند. این شیوه نصب امکان مدیریت چند مدار به‌صورت همزمان را فراهم می‌کند.

در مجموع، انتخاب شیوه نصب مناسب از میان انواع کلید مینیاتوری نقش مهمی در افزایش ایمنی، دسترسی بهتر و عملکرد پایدار مدار دارد و باید همزمان با بررسی آمپراژ، کلاس حفاظتی و نوع جریان انجام شود.

• نکته مهم: “کلید MCB” در این سه روش یکسان است و در واقع “قاب یا جعبه مینیاتوری” است که روکار یا توکار بودن را تعیین می‌کند.

• راهنمای کامل تعویض و نصب کلید مینیاتوری + تصویری

انواع کلید مینیاتوری بر اساس روش اتصال الکتریکی

انواع کلید مینیاتوری بر اساس روش اتصال الکتریکی یکی از موضوعات مهم در اجرای صحیح تابلو برق و افزایش ایمنی مدار است. روش اتصال الکتریکی مشخص می‌کند که برق چگونه وارد و خارج کلید می‌شود و این موضوع ارتباط مستقیمی با عملکرد صحیح انواع کلید مینیاتوری و کاربرد آنها دارد.

1. کلید مینیاتوری با اتصال مستقل از نصب مکانیکی (IEC Standard)

در این نوع از انواع فیوز مینیاتوری، اتصال الکتریکی ورودی و خروجی به نصب مکانیکی کلید وابسته نیست. کلید مستقیماً روی ریل استاندارد نصب می‌شود و سیم‌کشی به‌صورت مجزا انجام می‌گیرد. این مدل‌ها بیشتر مطابق استاندارد IEC هستند و در تابلوهای توزیع ساختمانی و صنعتی کاربرد فراوانی دارند.

2. کلید مینیاتوری با اتصال وابسته به نصب مکانیکی (Plug-in/Bolt-on)

در برخی انواع کلید فیوز مینیاتوری، نحوه قرارگیری کلید در تابلو باعث برقراری اتصال الکتریکی می‌شود. به عبارت دیگر، با نصب مکانیکی صحیح، ورودی یا خروجی برق به‌صورت خودکار برقرار می‌گردد. این مدل‌ها بیشتر در استانداردهای آمریکایی دیده می‌شوند و در سیستم‌های خاص استفاده دارند.

• کلید مینیاتوری پلاگین (Plug-in Type): این مدل از انواع کلید MCB بدون نیاز به سیم‌کشی مستقیم، به‌صورت فشاری یا کشویی در محل مخصوص خود نصب می‌شود. اتصال ورودی یا نول معمولا به‌صورت پلاگین انجام می‌گیرد. این نوع از انواع فیوزهای مینیاتوری برای سرعت نصب بالا و کاهش خطای انسانی بسیار مناسب است.
• کلید مینیاتوری پیچ و مهره‌ای (Bolt-on Type): در این نوع، اتصال الکتریکی از طریق پیچ و مهره به باس‌بار یا ترمینال انجام می‌شود. این مدل از انواع کلاس فیوز مینیاتوری استحکام مکانیکی بالاتری دارد و معمولا در مدارهایی با جریان بالا و انواع آمپر فیوز مینیاتوری بزرگ استفاده می‌شود.

انواع کلید مینیاتوری بر اساس نوع ترمینال

کلید مینیاتوری‌ (MCB) برای اتصال به انواع سیم و کابل و هادی‌های ورودی و خروجی، از ترمینال‌های مختلفی استفاده می‌کند. نوع ترمینال تأثیر مستقیمی بر سرعت نصب، استحکام اتصال و نوع سیم قابل استفاده دارد. به همین دلیل، کلیدهای مینیاتوری از نظر نوع ترمینال به چند دسته تقسیم می‌شوند که در ادامه به‌صورت ساده توضیح داده شده‌اند:

 1. کلید مینیاتوری با ترمینال پیچی (Screw Type)

در این مدل، سیم با استفاده از پیچ داخل ترمینال محکم می‌شود. این نوع اتصال رایج‌ترین حالت بوده و برای انواع سیم‌ مسی بسیار مناسب است و اتصال محکمی ایجاد می‌کند. همچنین مراجعه به جدول سطح مقطع سیم و کابل و انتخاب سطح مقطع مناسب سیم در این نوع اهمیت زیادی دارد و در بسیاری از انواع فیوز مینیاتوری سه فاز و تک‌فاز به کار می‌رود.

2. کلید مینیاتوری با ترمینال بدون پیچ (Screwless Type)

در این نوع، سیم بدون نیاز به پیچ و تنها با فشار دادن داخل ترمینال قرار می‌گیرد. نصب سریع‌تر انجام می‌شود و بیشتر در تابلوهایی که سرعت مونتاژ اهمیت دارد استفاده می‌شود.

 3. کلید مینیاتوری با ترمینال تخت یا فست (Flat / Quick Connection)

این مدل برای اتصال سریع سیم‌ها با سرسیم فیشی طراحی شده است. بیشتر در کاربردهای خاص و صنعتی استفاده می‌شود و امکان جداسازی سریع سیم را فراهم می‌کند.
