آموزش نصب وال واشر + لیست تجهیزات ضرروی

وال واشر یکی از ابزارهای روشنایی است که برای نورپردازی فضای باز، دیوارهای ساختمان‌ها، پل‌ها و… مورداستفاده قرار می‌گیرد. این پروژکتور خطی دارای بدنه‌ای مستطیل‌شکل است و نور را به شکل یکنواخت و خطی به بخش مدنظر می‌تاباند. قابلیت تنظیم جهت پرتاب نور از جمله ویژگی‌هایی است وال واشر را نسبت به سایر پروژکتورها متمایز می‌کند. شما می‌توانید با نصب وال واشر بر روی دیوارهای خارجی یا حتی داخلی ساختمان خود، زیبایی فضای خود را دوچندان کنید. در این مطلب از بلاگ آرتا الکتریک قصد داریم به آموزش نصب وال واشر بپردازیم و شما را با اجزاء و قطعات داخلی این پروژکتور آشنا کنیم.

وال واشر چیست؟

Wall Washer یا پروژکتور خطی منبع نوری خطی است که می‌توان با استفاده از آن بر روی یک دیوار نوری یکنواخت را ایجاد کرد. وال واشرها در رنگ‌ها و طرح‌های مختلفی به بازار عرضه شده‌اند و شما می‌توانید بر اساس شرایط پروژه خود اقدام به انتخاب وال واشر مناسب نمایید. وال واشرها می‌توانند به شکل تک یا چند ردیف در مکان مدنظر نصب شوند و نور لازم را تأمین کند. وال واشرها در انواع تک‌رنگ و RGB تولید شده‌اند. از جمله رنگ LEDهای مخصوص وال واشر می‌توان به سفید، زرد، بنفش، قرمز، آبی، مهتابی، آفتابی، سبز و… اشاره کرد. برای آشنایی بیشتر با این محصول، توصیه می‌کنیم مقاله “وال واشر چیست؟‌ | کاربردها، مزایا و راهنمای خرید” را بخوانید.

کاربردهای وال واشر

• گالری‌های نقاشی
• اماکن تاریخی
• نمای ساختمان‌ها
• نمایشگاه‌ها
• تزیین دیوارها در کنار فضای سبز ویلاها

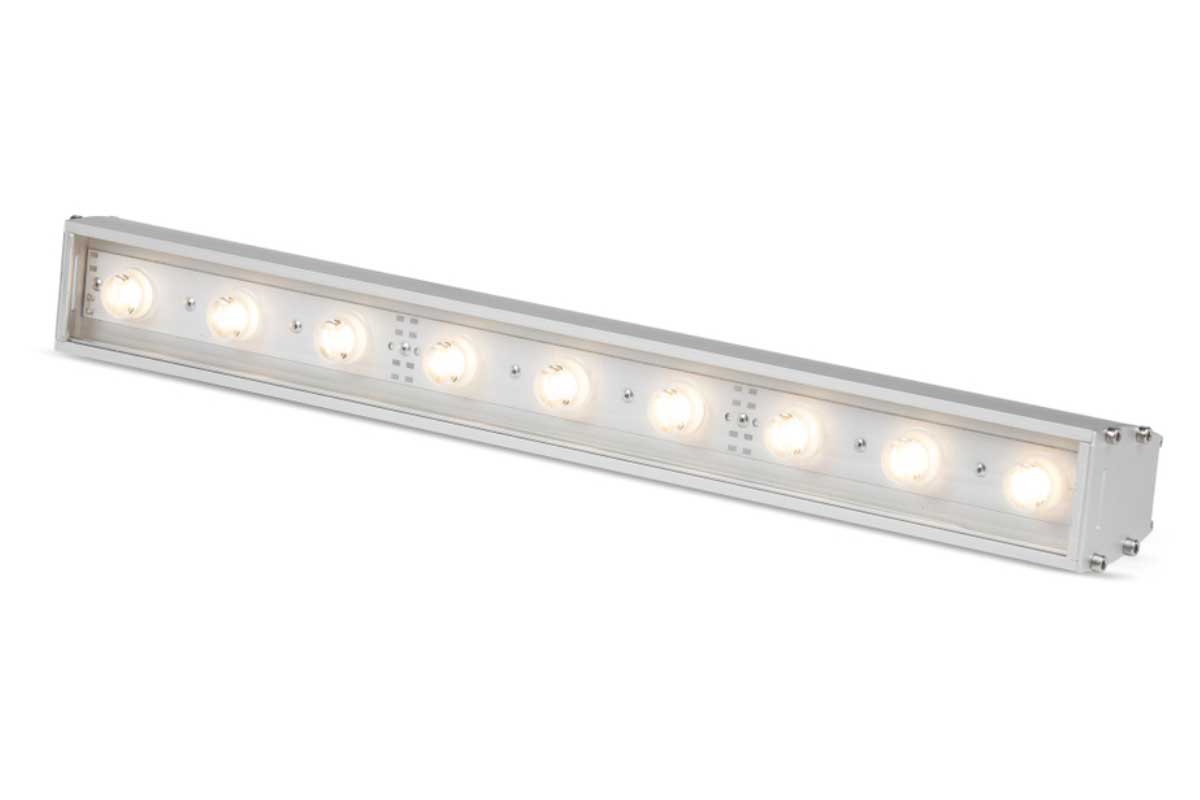

بررسی اجزای وال واشر

بدنه چراغ، منابع نوری، لنز، پایه و آداپتور اجزای تشکیل‌دهنده وال واشر هستند که هر یک را در ادامه مورد بررسی قرار می‌دهیم.

1- بدنه چراغ

به جعبه یا قابی که تجهیزات مربوط به وال واشر را در خود جای داده است، بدنه چراغ می‌گویند. متریال سازنده بدنه چراغ وال واشر می‌تواند از جنس فلز، پلاستیک فشرده و… باشد.

2- منابع نوری

در اغلب وال واشرها به عنوان منابع نوری از انواع ال‌ای‌دی‌ها مانند SMD یا COB استفاده می‌شود. استفاده از وال واشرهایی که از منبع نوری غیر ال‌ای‌دی استفاده می‌کنند، چندان رایج نیست.

3- لنز نور

نوری که توسط منابع نور داخل بدنه وال واشر تولید می‌شود، توسط لنز بازتاب داده می‌شود و با لنز می‌توان زاویه‌ای لازم را در نور ایجاد کرد.

4- پایه

بدنه وال واشر برای قرارگیری در محل مدنظر به پایه نیاز دارد و با استفاده از این جزء می‌توان چراغ را در بخش مدنظر نصب کرد. با استفاده از پایه نیز می‌توان جهت دلخواه تابش نور را تنظیم کرد.

5- آداپتور

دیگر جزء چراغ وال واشر آداپتور یا مبدل برق است که بر اساس آن، وال واشرهای موجود در بازار به دو دسته مبدل برق داخلی و مبدل برق خارجی تقسیم‌بندی می‌شوند.

تجهیزات موردنیاز برای نصب وال واشر

برای نصب انواع محصولات الکتریکی و سیم‌کشی به وسایلی مانند سیم با رنگ‌های متفاوت، سیم چین، سیم لخت‌کن، فازمتر، چسب برق و… نیاز خواهیم داشت؛ اما در این بخش قصد داریم تجهیزات تخصصی لازم برای نصب وال واشر را مورد بررسی قرار دهیم.

• منبع تغذیه: با توجه به اینکه اغلب وال واشرها با استفاده از منبع تغذیه مستقیم کار می‌کنند، پیش از شروع نصب وال واشر باید نسبت به تهیه منبع تغذیه و مبدل مناسب اقدام کنید. البته لازم به ذکر است برخی دیگر از وال واشرها دارای منابع تغذیه داخلی هستند.
• کنترلر LED: کنترلرها بخشی از وال واشرها هستند که می‌توان به کمک آنها خروجی وال واشر را تنظیم کرد. شما می‌توانید با استفاده از کنترلرها شدت روشنایی LED وال واشر، رنگ و سرعت آن را به‌نحوی‌که نیاز دارید، تنظیم کنید. کنترلرهای وال واشر در دو نوع مادون قرمز و فرکانسی عرضه می‌شوند که برد نوع مادون قرمز در حدود پنج متر و برد نوع فرکانسی تقریباً 50 متر است. معمولاً کنترل از راه دور برای وال‌واشرهای هفت رنگ RGB استفاده می‌شود.
• تقویت‌کننده: در شرایطی که تجهیزات روشنایی مانند وال واشر به میزان قابل‌توجهی از یکدیگر دور باشند، باید از تقویت‌کننده یا آمپلی‌فایر استفاده کرد. این تجهیز باعث می‌شود که فاصله زیاد بین چراغ‌ها باعث افت ولتاژ نشود.

نکاتی که در هنگام نصب وال واشر به آنها توجه کنید

1- محل نصب وال واشرها

با توجه به کارایی وال واشرها و استفاده از آنها به‌عنوان پروژکتور خطی و با هدف ایجاد روشنایی یکنواخت موضعی بر روی دیوار، آنها را به شکل خطی بر روی دیوارها نصب می‌کنند.

2- تعداد پروژکتورهای خطی

شما می‌بایست برای محاسبه تعداد پروژکتورهای خطی موردنیاز از مشاوره یک طراح نورپردازی بهره بگیرید. در صورتی که قصد دارید خودتان تعداد وال واشرها را تعیین کنید، می‌توانید فضاهای مدنظر برای نصب پروژکتورهای خطی را انتخاب کنید و سپس به شکل قرینه و با فاصله‌های مساوی، فضای نصب پروژکتورهای خطی را تعیین کنید.

3- سازگاری وال واشر با محل نصب

در صورتی که قرار است وال واشر در فضای بیرونی ساختمان نصب شود، باید از حفاظت بالایی در برابر شرایط جوی مانند باد، باران، برف و تابش خورشید برخوردار باشد. حداقل

3- سیم کشی پروژکتور خطی

نوع سیم‌کشی وال واشر بسته به نوع آن می‌تواند به شکل موازی یا سری باشد. سیم برق باید به درستی نصب شود و در دسترس افراد نباشد.

نکات مهم برای سیم‌کشی در زمان نصب وال واشر

در هنگام سیم‌کشی نصب وال واشرها باید نهایت دقت را به کار ببندید، زیرا در صورتی که سیم‌کشی به شکل مناسب انجام نشده باشد، ممکن است فرایند کار چراغ مختل شود یا کیفیت نور چراغ کاهش یابد. علاوه بر نحوه کارایی وال واشر، عدم سیم‌کشی صحیح ممکن است از نظر ایمنی نیز خطراتی را به همراه داشته باشد. بنابراین پیشنهاد می‌شود نکات ایمنی و اصولی را در هنگام سیم‌کشی برای نصب وال واشر رعایت کنید.

• در صورت استفاده از وال‌واشرهایی با ولتاژ بالا، استفاده از کابل‌های فلزی روکش‌دار یا کابل‌های SWA را در دستور کار خود قرار دهید.
• از نصب‌کردن و قراردادن کابل‌ها در فاصله کمتر از سی سانتی‌متر از لوله‌های گاز و آب خودداری کنید.
• در صورتی که فاصله میان وال واشرها زیاد است، حتما برای انتقال سیم‌ها از لوله عایق بهره بگیرید.
• در صورتی که امکان ایجاد فاصله سی سانتی‌متری میان لوله‌های آب و گاز و کابل برق وجود نداشت، حتماً برای محافظت بیشتر، کابل را از داخل لوله دیگری عبور دهید.
• اگر قرار است سیم‌کشی به شکل توکار انجام شود، حتماً موضوع تولید گرما توسط کابل‌ها را نیز مدنظر قرار دهید. برای جلوگیری از بروز مشکل و آسیب‌دیدن سازه، پیشنهاد می‌شود متراژ کابل‌کشی را کاهش دهید و از تجهیزات باکیفیتی در سیم‌کشی بهره بگیرید. هنگام سیم‌کشی توکار، عمق مناسبی را انتخاب کنید و شرایطی را ایجاد کنید که کابل‌ها در برابر آب و رطوبت ایمن باشند.

مراحل نصب وال واشر

اولین نکته هنگام کار با تجهیزات الکتریکی و نصب محصولات برقی، رعایت نکات ایمنی است. همواره در هنگام کار از تجهیزات ایمنی مانند دستکش‌های عایق استفاده کنید. همان‌طور که در بخش اجزای وال واشر اشاره شد، پایه وال واشر برای نصب راحت‌تر این محصول تعبیه شده است و با استفاده از آن می‌توان زاویه تابش نور را نیز تنظیم کرد. پیش از شروع فرایند نصب وال واشر، محل قرارگیری پایه را تعیین کنید تا در زمان نصب با چالش کمتری مواجه شوید. برای نصب وال واشر و ایجاد نور یکنواخت بر روی بخشی از دیوار مراحل زیر را به ترتیب انجام دهید.

• برق مربوط به محل مدنظر را قطع کنید.
• پایه را بر روی فریم پروژکتور خطی با استفاده از پیچ و مهره وصل کنید.
• محل نصب را اندازه‌گیری کنید و بخش‌های لازم را علامت بزنید.
• فاصله بین سوراخ‌های محل اتصال را اندازه بگیرید و در بخش‌های لازم سوراخ‌ها را ایجاد نمایید. پایه را در بخش مدنظر قرار دهید و پیچ‌ها را محکم کنید. نکته مهم در این بخش این است که اتصال باید به قدری محکم باشد که در اثر ضربه، فشار یا گذشت زمان شل نشود.
• پس از نصب‌کردن پایه وال واشر، زاویه مناسب را تنظیم کنید تا نور به فضایی که قصد روشن‌کردن آن را دارید، بتابد.
• در این مرحله، وال واشرها را با استفاده از سیم‌کشی موازی وصل کنید. در صورتی که وال واشر شما دارای کنترلر داخلی است، باید وال واشر را به شکل مستقیم به برق شهری متصل کنید. اما در شرایطی که قصد استفاده از یک کنترلر خارجی برای کنترل وال واشر را دارید، پیش از اتصال این چراغ به برق شهری می‌بایست همه تجهیزات را به کنترلر وصل کنید.
• نصب وال واشر به پایان رسیده است و شما می‌توانید با وصل‌کردن برق، صحت نصب را بررسی کنید.
