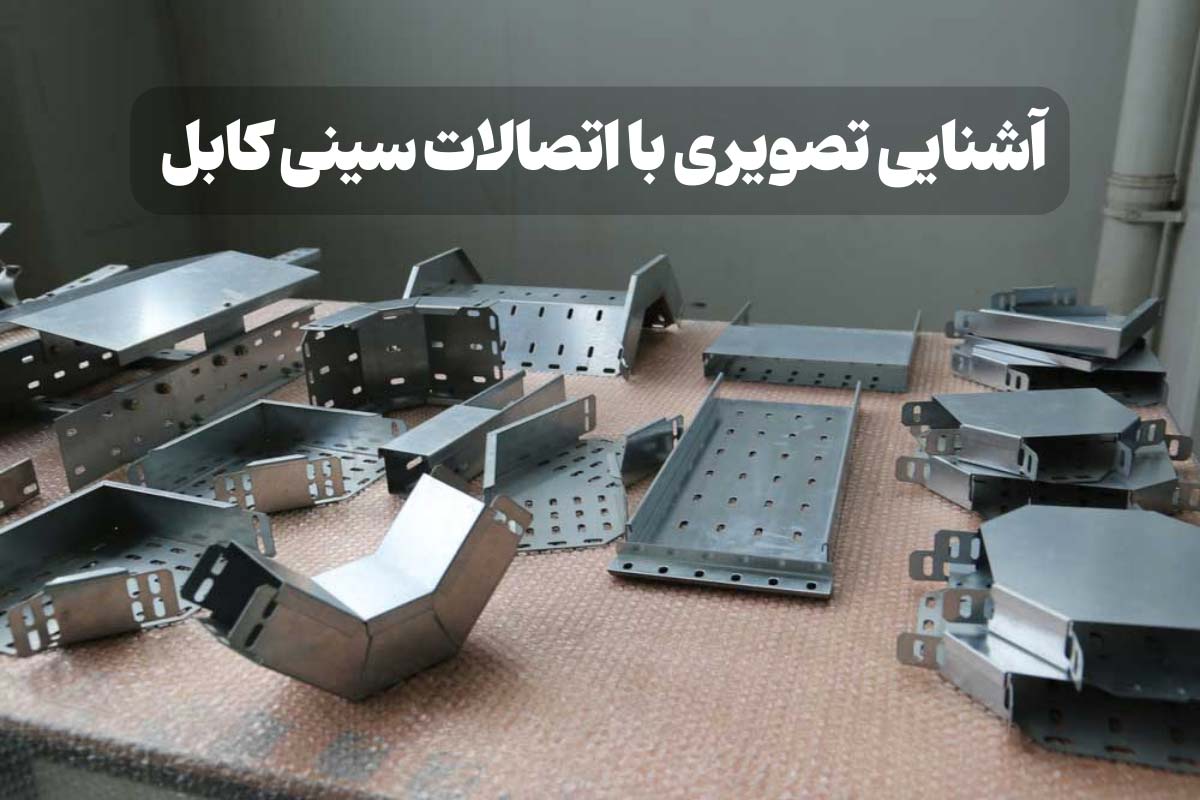

معرفی تصویری انواع اتصالات سینی کابل و کاربردهای آن‌ها

از انواع اتصالات سینی کابل برای نصب سینی کابل در مسیر کابل‌کشی استفاده می‌شود. انواع سینی کابل برای نصب و محافظت از کابل‌های برق و مخابرات کاربرد دارند. برای اذاتصال سینی‌های کابل به یکدیگر و محکم شدن آن‌ها نیز از متعلقات سینی کابل استفاده می‌شود. زانویی، سه راهی، درب، رابط و براکت سینی کابل از جمله مهم‌ترین متعلقات سینی کابل هستند.

توجه داشته باشید؛ بدون استفاده از انواع اتصالات، نصب سینی کابل امکان‌پذیر نیست. از طرفی برای نصب هر نوع سینی کابل با مشخصات مختلف، باید از اتصالات مناسب همان سینی استفاده کنید. بر همین اساس در ادامه مطلب به بررسی جزئیات بیشتری از انواع اتصالات سینی کابل و کاربرد آن‌ها می‌پردازیم.

جدول آشنایی قطعات سینی کابل

انواع اتصالات سینی کابل در مدل‌های مختلف با مشخصات متنوع تولید می‌شوند. با در نظر گرفتن همین موضوع می‌توانیم متعلقات سینی کابل را در دسته‌های مختلف قرار دهیم:

لیست معرفی انواع اتصالات سینی کابل

از انواع سینی کابل برای نصب و محافظت از کابل‌های برق و مخابرات استفاده می‌شود. سینی کابل، شرایط بهتری برای مسیر عبور سیم و کابل فراهم می‌کند. از طرفی نصب سینی کابل باعث محافظت از کابل‌ها در برابر عوامل محیطی می‌شود. همچنین نصب سینی کابل، نظم کابل‌کشی را افزایش داده و دسترسی به کابل‌ها را برای ایجاد تغییرات و تعمیر آن‌ها فراهم می‌کند.

• نصب سینی کابل (لیست استانداردهای نصب سینی کابل)

انواع سینی کابل به تنهایی نصب نمی‌شوند. بلکه برای نصب آن‌ها باید از متعلقات سینی کابل استفاده کنید. منظور از متعلقات سینی کابل، قطعاتی هستند که سینی‌ها را در جای خود محکم نگه داشته، آن‌ها را به یکدیگر متصل و حتی از این تجهیزات محافظت می‌کنند. در ادامه مطلب انواع اتصالات سینی کابل را معرفی می‌کنیم:

1_ ساپورت‌ سینی کابل

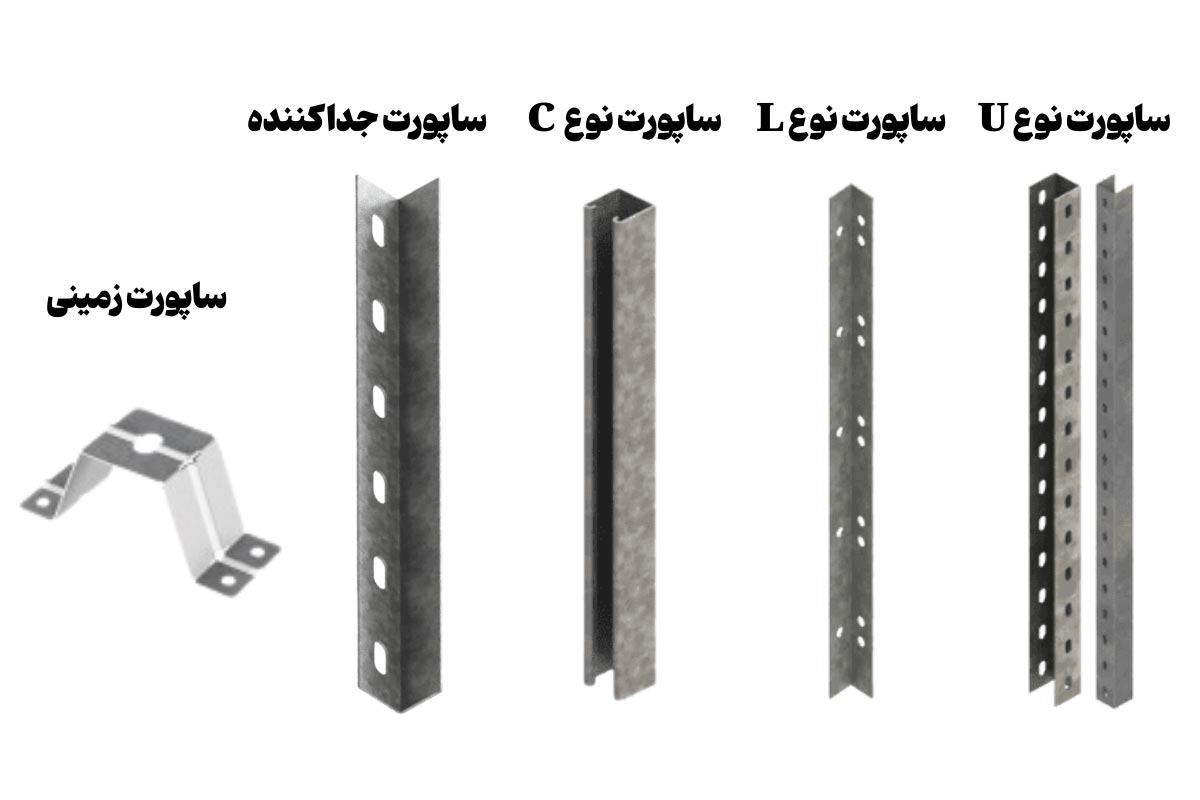

ساپورت سینی کابل، تجهیزی است که نه تنها استحکام نصب سینی کابل را تضمین می‌کند، بلکه زیبایی کابل‌کشی را نیز افزایش می‌دهد. انواع ساپورت سینی کابل در مدل‌های دیواری، سقفی، زمینی، جداکننده و ساپورت U ،C ،L شکل تولید می‌شوند.

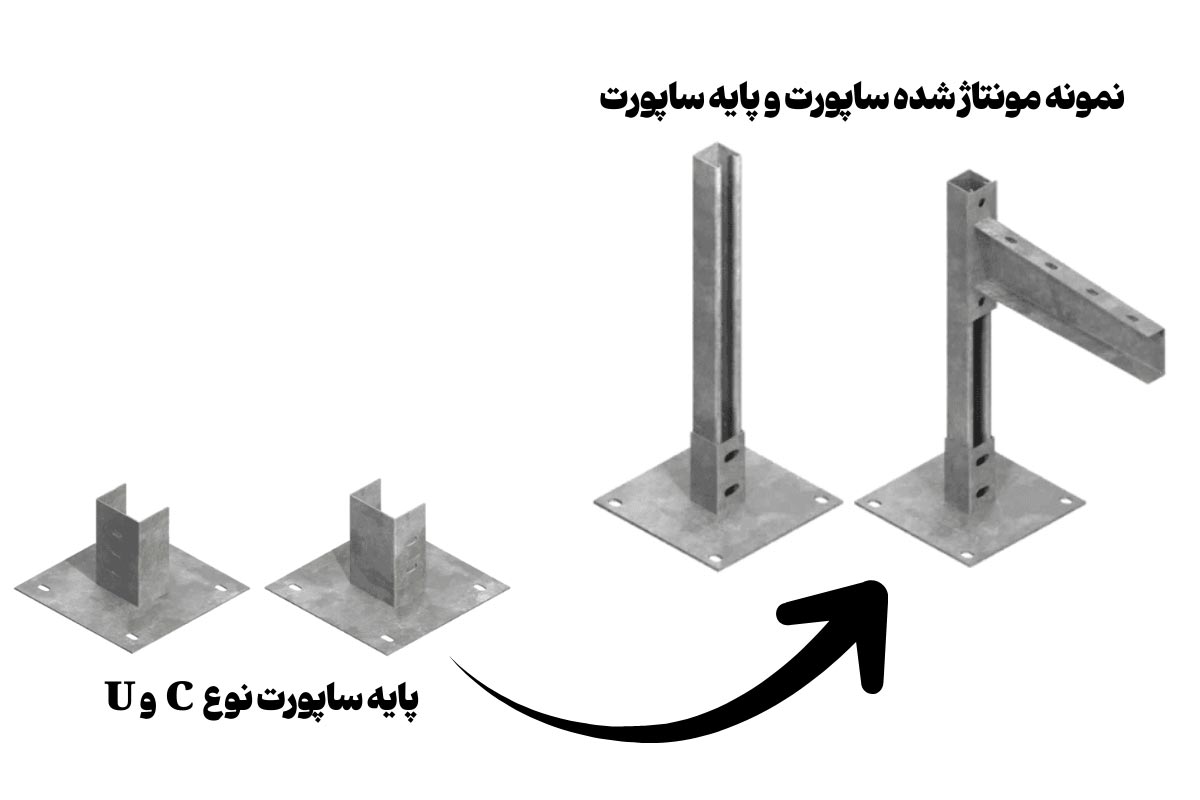

• پایه ساپورت: نصب ساپورت‌ها به دیوار و سقف نیاز به پایه دارد. پایه ساپورت تعادل سینی کابل را در طول مسیر برقرار می‌کند. به این ترتیب سینی کابل در جای خود محکم شده و ایمنی کار حفظ می‌شود.

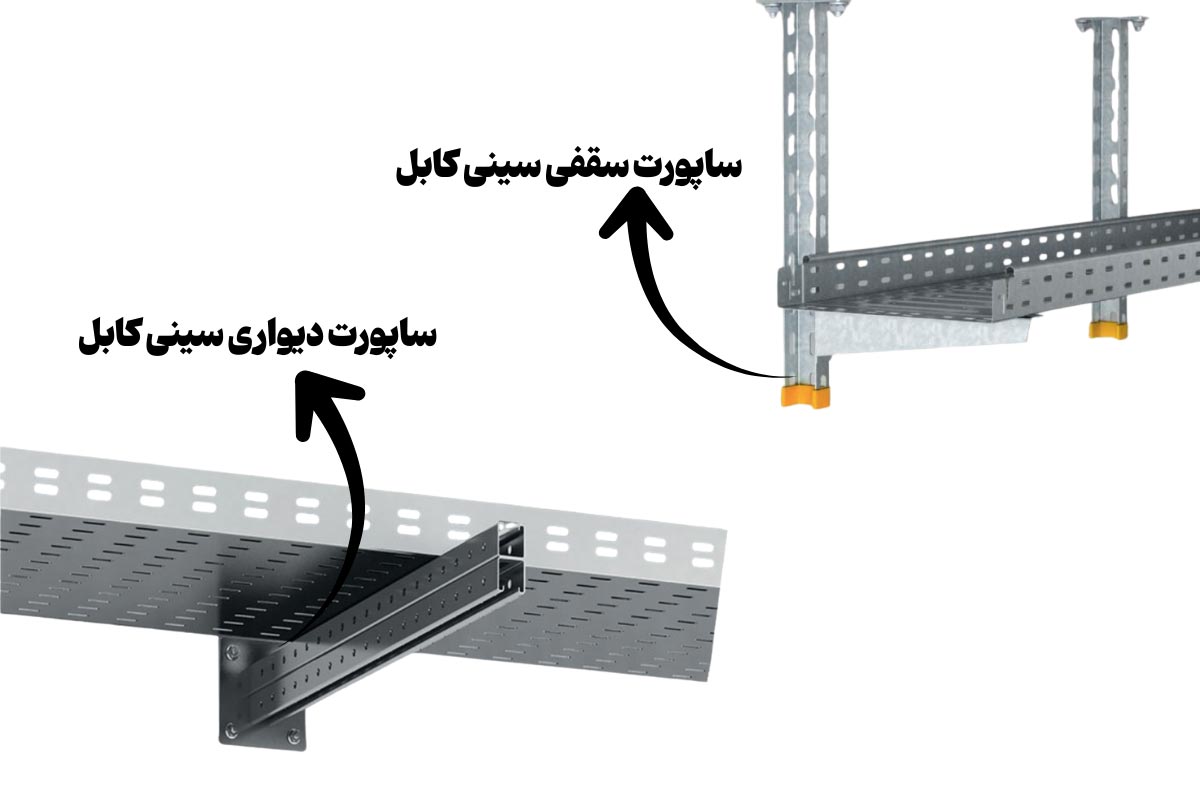

• ساپورت و پایه ساپورت دیواری سینی کابل: سینی کابل باید کاملا محکم و ایمن به دیوار متصل شود. برای تحقق این هدف نیز از انواع اتصالات سینی کابل استفاده می‌شود. پایه دیواری یکی از مهم‌ترین تجهیزات برای اتصال سینی کابل به دیوار است. این تجهیز در مدل‌های مختلف با مشخصات گوناگون در دسترس است.
• ساپورت و پایه ساپورت سقفی سینی کابل: نصب سینی کابل بر روی سقف، بسیار رایج است. برای انجام این کار باید از پایه سقفی سینی کابل در کنار سایر تجهیزات مانند ساپورت سینی کابل استفاده کنید. برخی از مدل‌های پایه سقفی قابلیت تنظیم ارتفاع هم دارند. به این ترتیب ارتفاع قرارگیری سینی کابل تنظیم می‌شود.
• ساپورت‌های گالوانیزه: ساپورت گالوانیزه یکی از کارآمدترین تجهیزات برای نصب سینی کابل است. انواع ساپورت گالوانیزه در مدل‌های سقفی، دیواری، زمینی، جداکننده و ساپورت U ،C ،L تولید می‌شوند. ساپورت‌های گالوانیزه مانند انواع سینی کابل گالوانیزه، در برابر عوامل محیطی مثل خوردگی و رطوبت دوام بیشتری دارند.

• سینی کابل گالوانیزه چیست؟ (معرفی انوع، کاربرد و استانداردهای تولید)

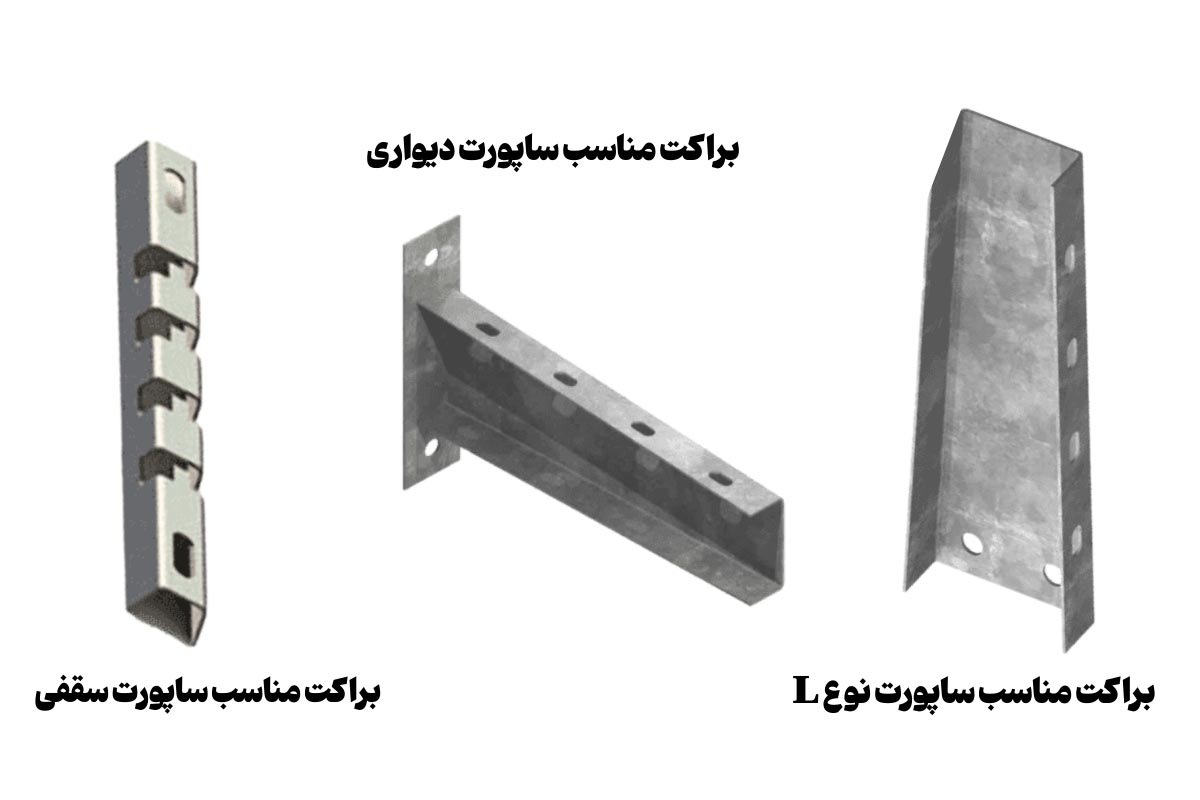

• براکت سینی کابل: در کنار سایر تجهیزاتی که به عنوان متعلقات سینی کابل نام بردیم، باید به براکت سینی کابل هم اشاره کنیم. براکت سینی کابل یک تجهیز مکمل است که همراه با قطعاتی مانند ساپورت سینی کابل در مسیر کابل‌کشی نصب می‌شود. براکت و ساپورت سینی کابل می‌توانند ساختار L شکل تشکیل داده، به نصب و محکم شدن سینی کابل کمک کنند. در این میان، ساپورت‌های L ،T و U شکل رایج‌ترین مدل‌های استفاده شده در پروژه‌های کابل‌کشی هستند.

2_ رابط سینی کابل

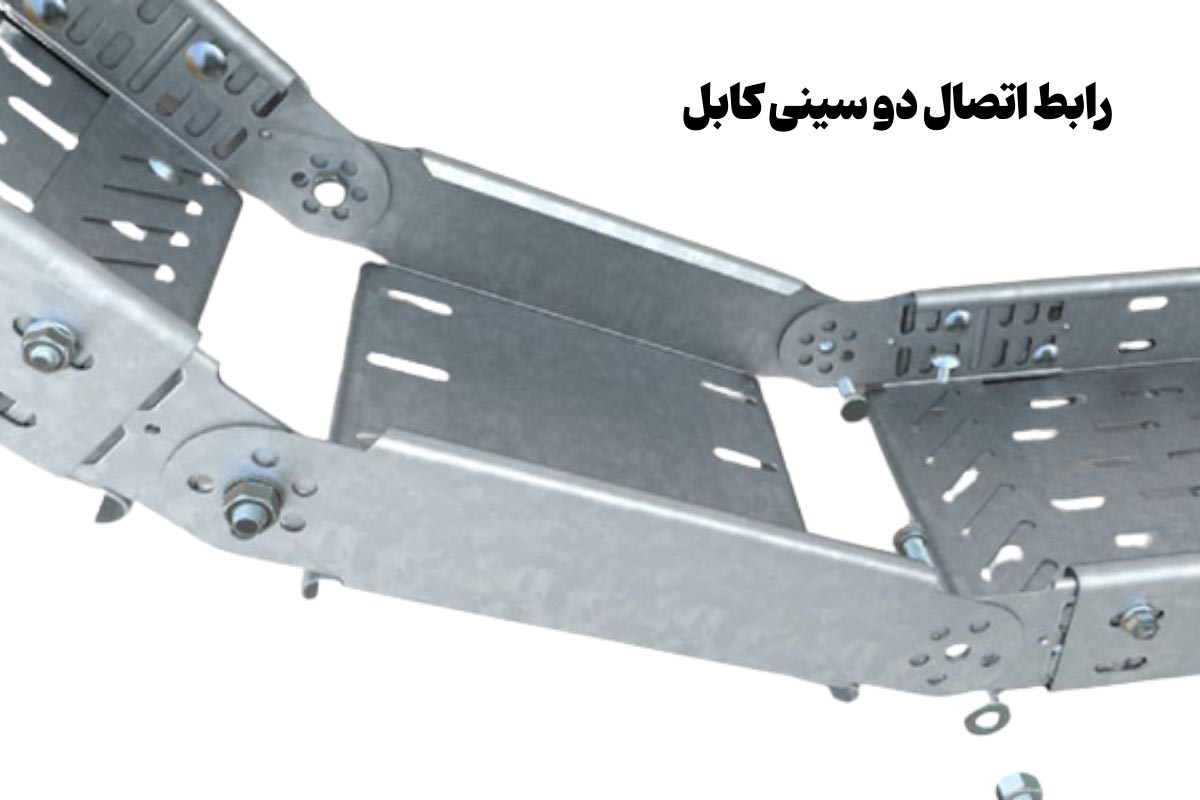

رابط سینی کابل نوعی قطعه فلزی است که وظیفه اتصال دو سینی برای افزایش مسیر کلی را برعهده دارد. برای این‌که رابط‌ها به راحتی درون سینی کابل قرار بگیرند، عرض مقطع آن‌ها، معمولا 1 تا 2 میلی متر کمتر از ابعاد داخلی سینی محاسبه می‌شود و ارتفاع آن با ارتفاع دیواره‌های سینی کابل برابر است تا بتوانند آن را به لبه‌های دیواره سینی پیچ کنند.

طول این رابط‌ها بسیار کوتاه‌تر از طول استاندارد سینی کابل است؛ برای همین فضای کف سینی به اندازه طول همین رابط‌ها، بدون پوشش باقی می‌ماند که از این قسمت باز، برای ورود کابل‌های جدید به سیستم کابل‌کشی استفاده می‌کنند. این رابط‌ها نیز مانند سینی کابل، در مدل‌های ساده (لبه دار)، سوراخ دار (مشبک) و سبدی طراحی می‌شوند. رابط بغل‌بند، رابط از کف و رابط قابل تنظیم، چند مورد از انواع رابط سینی کابل از نظر محل نصب هستند.

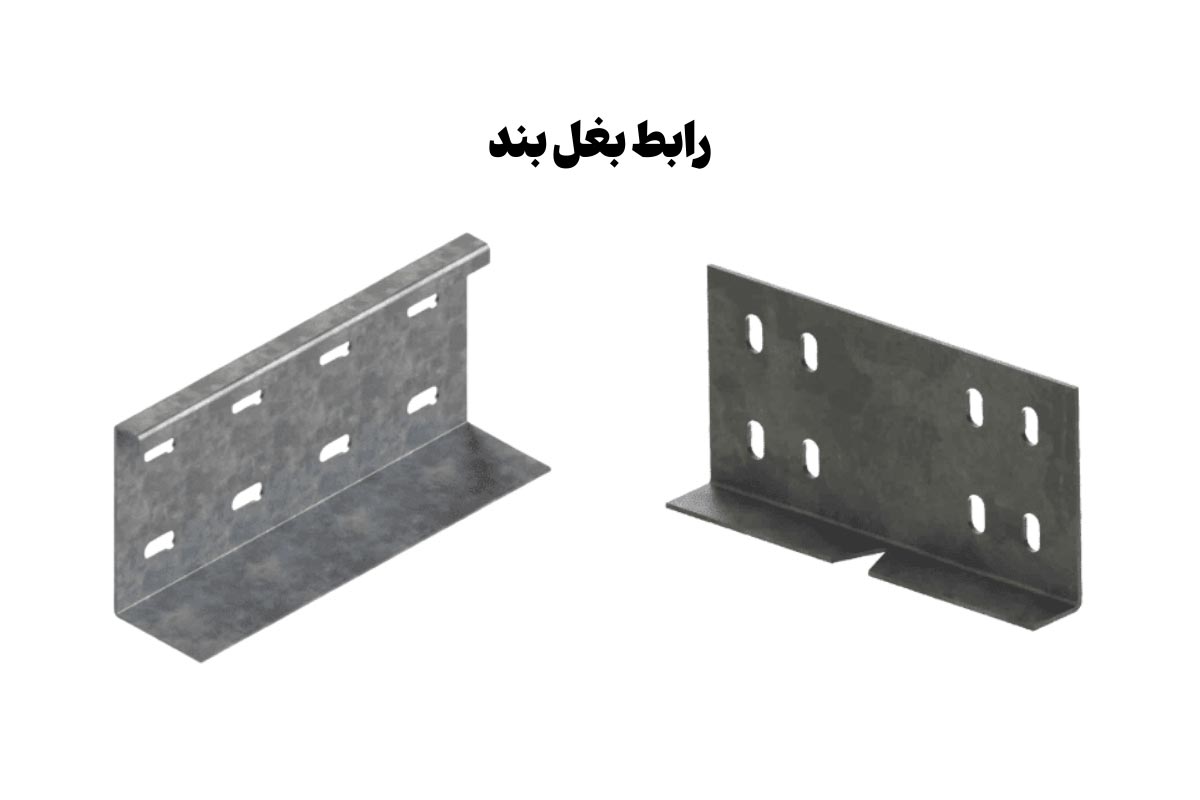

• رابط بغل بند: رابط بغل بند به منظور برقراری ارتباط بین دو سینی کابل در یک امتداد مستقیم کاربرد دارد. به بیان دیگر، دو سینی کابل با عرض یکسان در کنار هم قرار داده می‌شوند، سپس هر انتهای رابط بغل بند به دیواره یکی از سینی‌ها پیچ می‌شود. انجام این کار افزایش طول مسیر کابل‌کشی را در خطوط مستقیم امکان پذیر می‌کند.

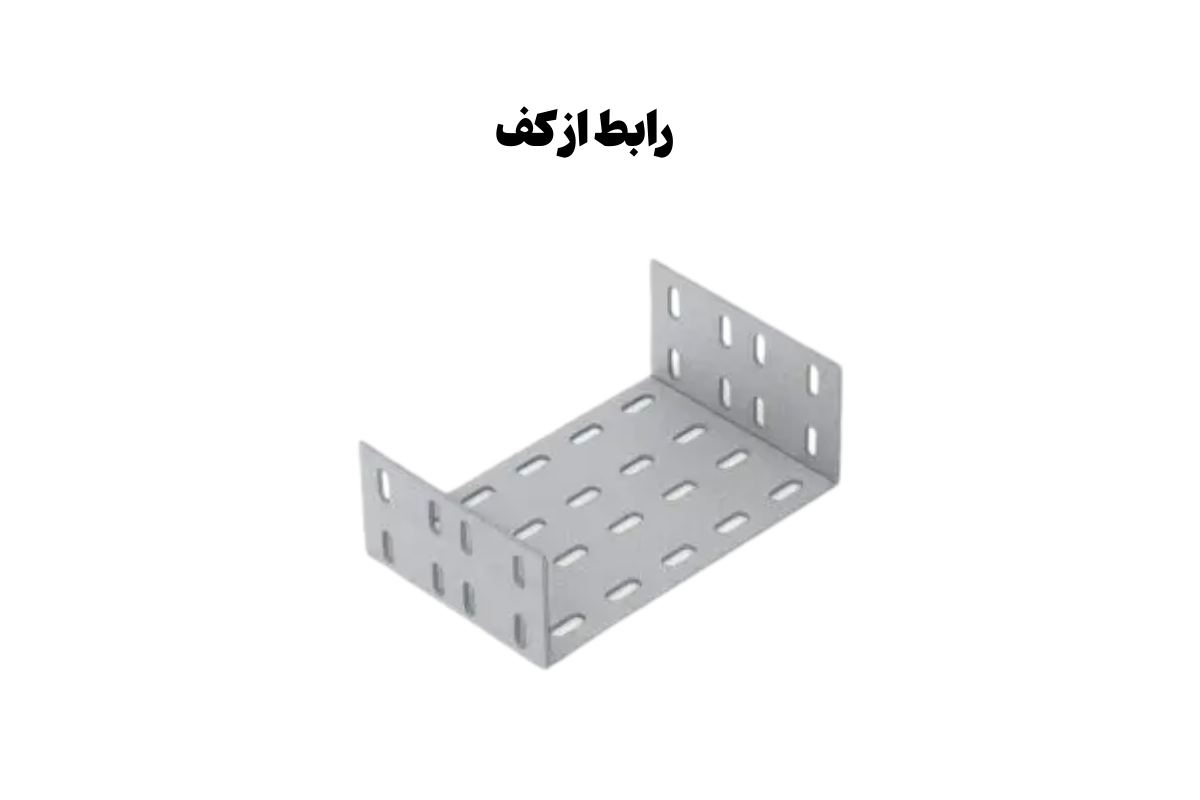

• رابط از کف: این رابط دهانه ورودی و خروجی سینی‌های کابل را به یکدیگر وصل می‌کند. در واقع رابط سینی کابل کفی را در زیر سینی قرار می‌دهند و سپس آن را با پیچ و مهره به سینی ثابت می‌کنند.

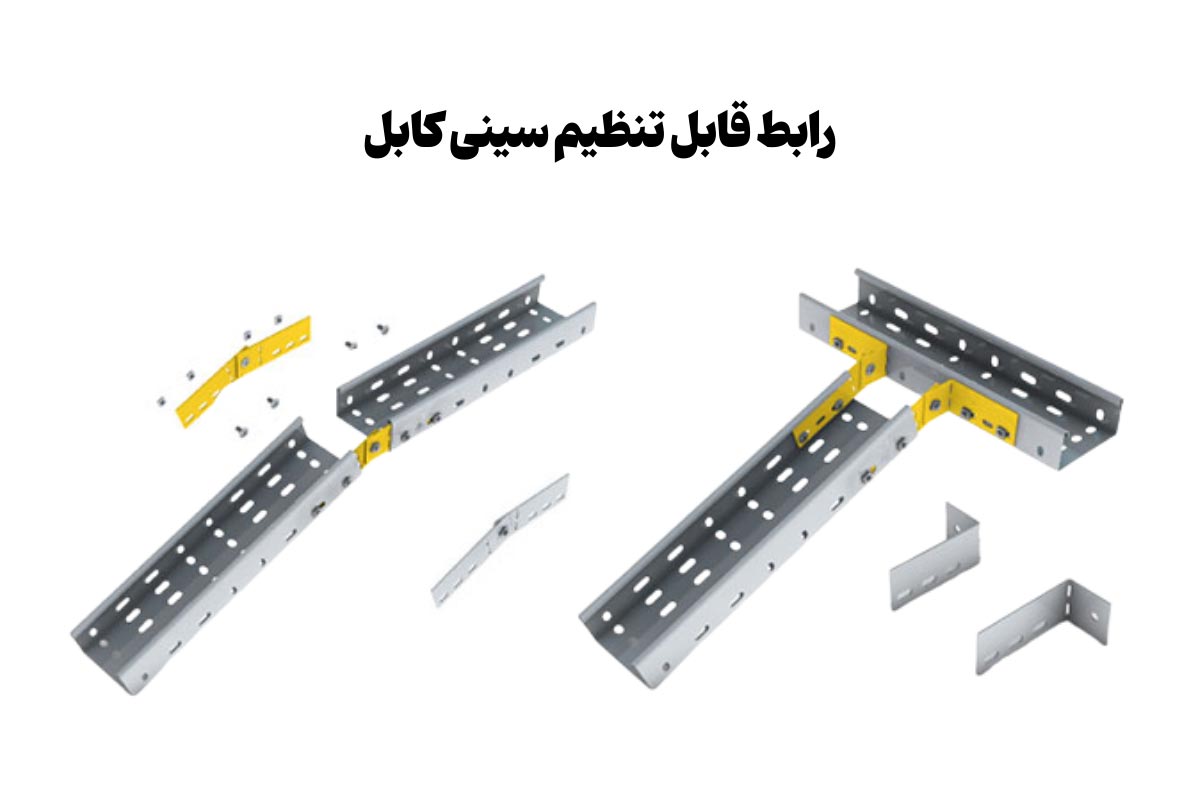

• رابط قابل تنظیم سینی کابل: این رابط مثل بقیه رابط‌‌ها با پیچ و مهره به سینی نصب می‌شود و در هر زاویه‌ای به صورت عمودی و افقی قابل نصب است. پس از نصب این رابط‌ها نیز این قابلیت در سینی کابل به وجود می‌آید که آن را به پایین یا بالا تغییر جهت دهند.

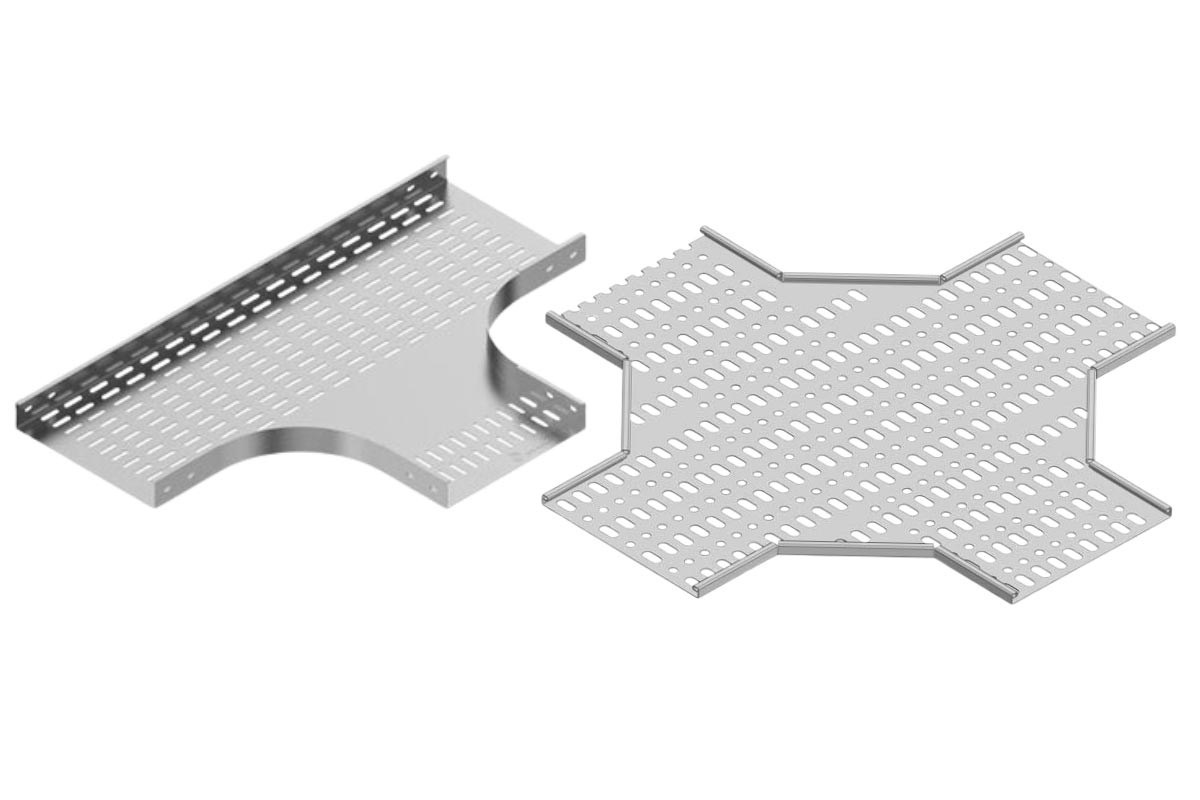

3_ سه‌راهی و چهارراهی سینی کابل

برای انشعاب‌گیری مسیر کابل‌کشی و نصب اصولی سینی کابل در موقعیت‌هایی مانند گوشه‌ها، از سه راهی و چهارراهی استفاده می‌شود. نصب سه راهی و چهار راهی سینی کابل نیازمند انواع پیچ و مهره در سایزهای مختلف است.

4_ زانویی افقی 45 و 90 درجه سینی کابل

چنانچه ایجاد تغییر در زاویه مسیر نصب سینی کابل، ضروری باشد؛ از زانویی استفاده می‌شود. زانویی سینی کابل در مدل‌های 45 و 90 درجه عمودی و افقی در دسترس است.

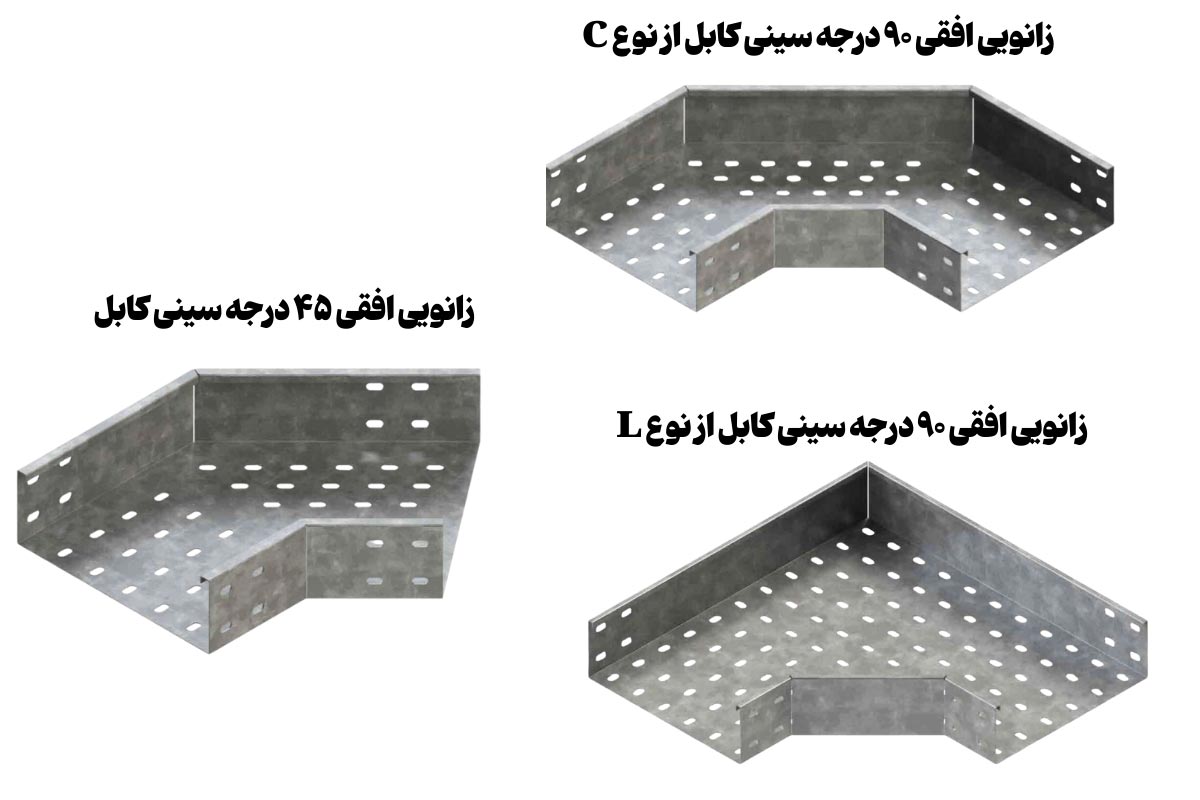

• زانویی افقی 45 درجه سینی کابل: چنانچه در مسیر کابل‌کشی، تغییر ارتفاع وجود نداشته باشد؛ برای تغییر جهت مسیر می‌توانید از زانویی افقی 45 درجه استفاده کنید. زاویه داخلی این نوع زانویی، 45 درجه بوده و برای نصب در محل‌هایی مانند کنج دیوار مناسب است. کنج خارجی زانویی 45 درجه می‌تواند تیز یا شبیه نیمی از هشت ضعلی باشد.
• زانویی افقی 90 درجه سینی کابل: در کنار زانویی 45 درجه، زانویی افقی 90 درجه سینی کابل هم وجود دارد که برای تغییر جهت در زاویه 90 درجه استفاده می‌شود. کنج زانویی معرفی شده ممکن است تیز و 90 درجه یا شبیه نیمی از شش ضلعی باشد.

5_ زانویی عمودی خارجی و داخلی سینی کابل

به منظور ایجاد تغییر در مسیر نصب سینی کابل در شرایطی که تغییر ارتفاع هم وجود دارد، از زانویی عمودی خارجی یا خارجی در زاویه‌های 90 یا 45 درجه استفاده می‌شود.

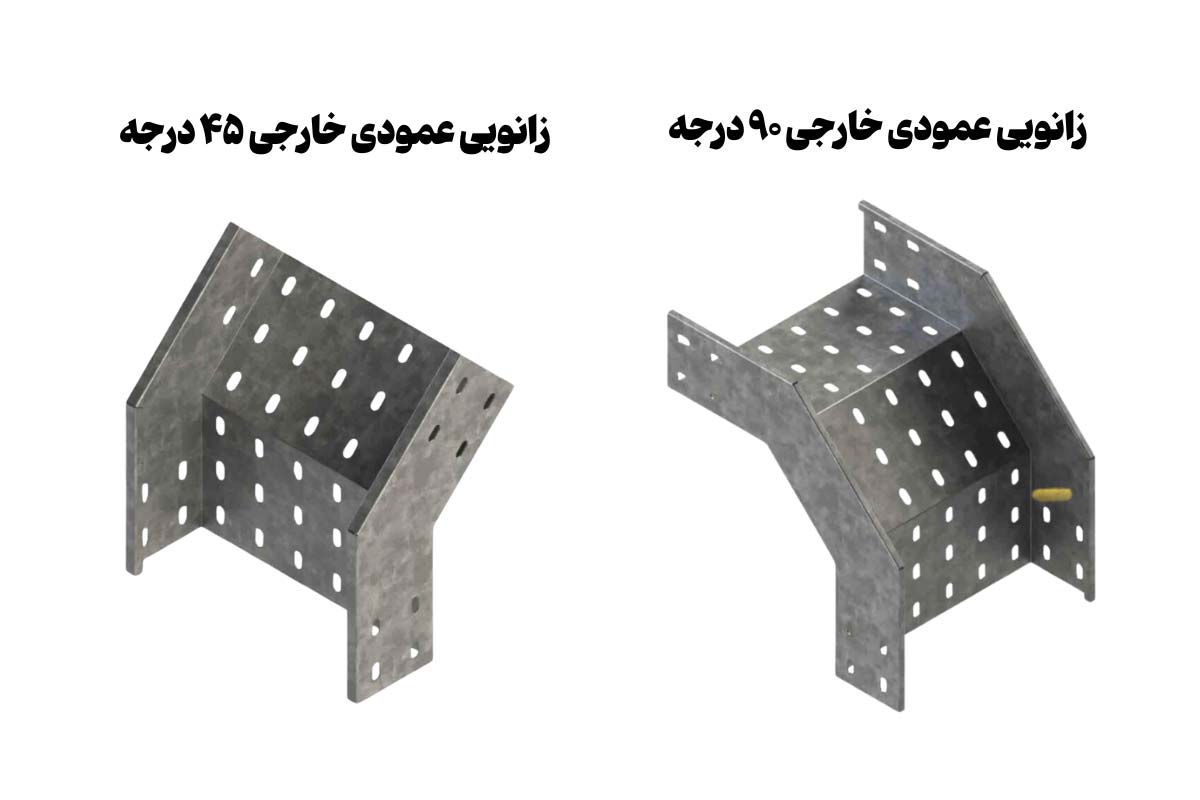

• زانویی عمودی خارجی سینی کابل: زانویی عمودی خارجی سینی کابل تیز نیست، زیرا تیز بودن این تجهیز باعث وارد شدن آسیب به کابل می‌شود. به همین علت تغییر مسیر 90 درجه از طریق شکل گیری دو زاویه 45 درجه ایجاد می‌شود. ساختار زانویی عمودی خارجی سینی کابل به بخش بیرونی یک شش ضلعی شباهت دارد.

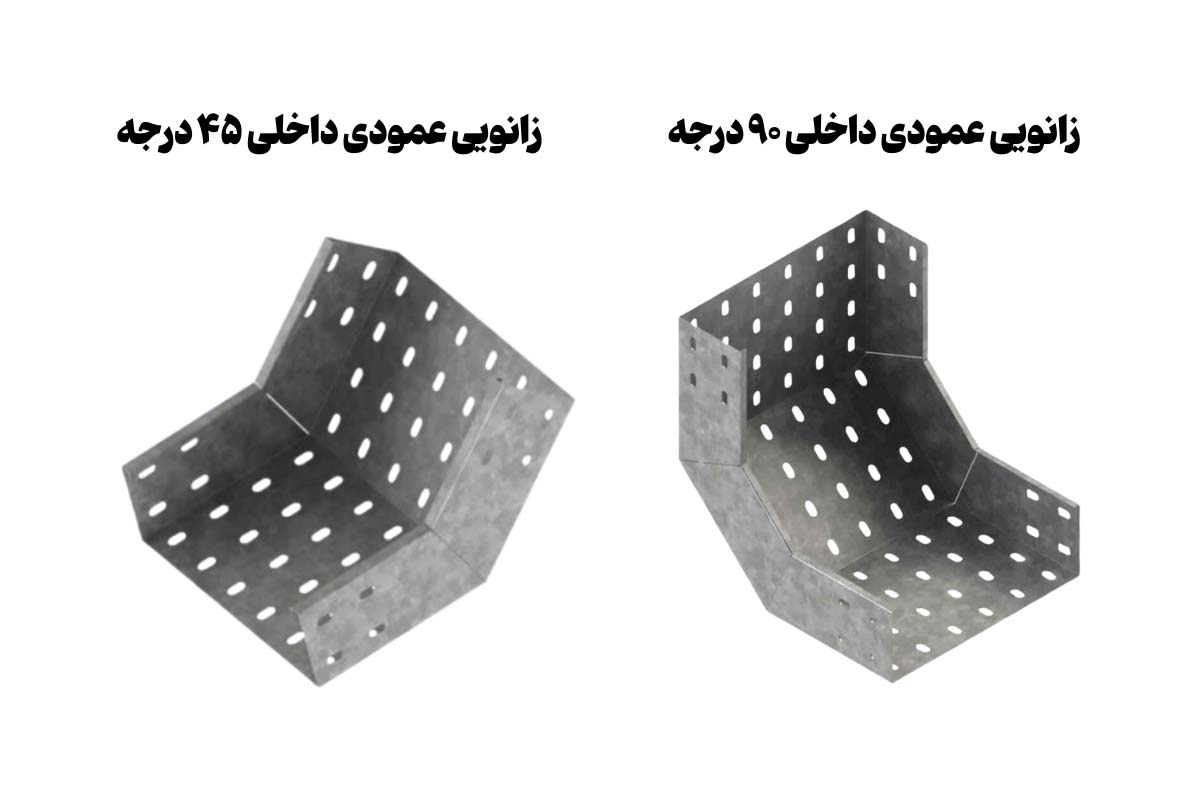

• زانویی عمودی داخلی سینی کابل: عملکرد زانویی عمودی داخلی سینی کابل، شبیه زانویی عمودی خارجی است. البته کابل‌ها هنگام تغییر ارتفاع در داخل زانویی داخلی سینی کابل قرار می‌گیرند. معمولا این نوع زانویی عمودی برای نصب در محل‌هایی که کابل‌کشی کمتر در معرض دید قرار می‌گیرد، کاربرد دارد.

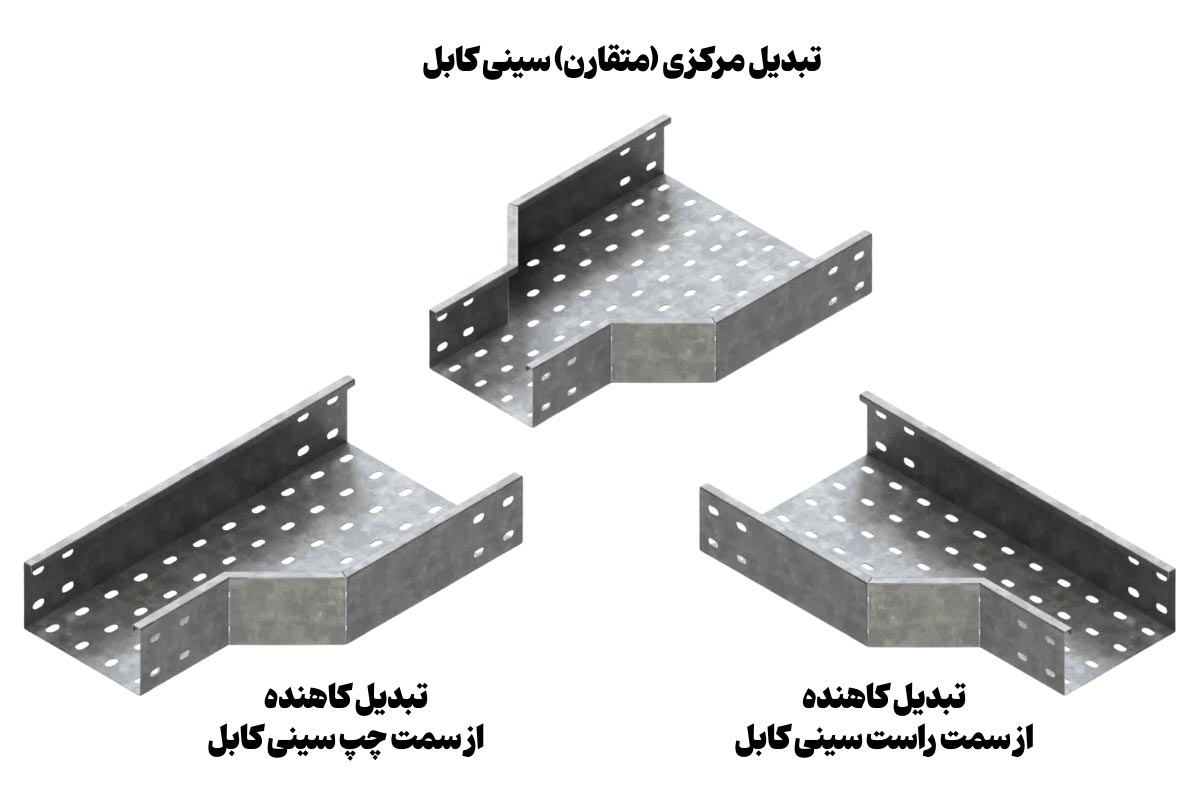

6_ تبدیل مستقیم، راست و چپ سینی کابل

• تبدیل مستقیم سینی کابل: از این قطعه زمانی استفاده می‌شود که عرض سینی کابل به صورت متقارن از هر دو طرف کاهش پیدا کند. تبدیل مستقیم سینی کابل معمولا برای مسیرهایی که به دلیل کاهش حجم کابل‌ها به سینی باریک‌تر نیاز دارند، استفاده می‌شود.
• تبدیل راست سینی کابل: این نوع تبدیل، عرض سینی کابل را فقط از سمت راست کاهش می‌دهد. تبدیل راست سینی کابل برای موقعیت‌هایی مناسب است که مسیر کابل در نزدیکی یک سطح جانبی مانند دیوار قرار دارد. در این شرایط لازم است لبه سمت چپ سینی در امتداد آن سطح حفظ شود، ولی عرض سینی از سمت راست کاهش پیدا کند.
• تبدیل چپ سینی کابل: تبدیل چپ سینی کابل کاهش عرض سینی را فقط از سمت چپ انجام می‌دهد. عملکرد این تجهیز مشابه تبدیل راست سینی کابل است، با این تفاوت که برای حفظ امتداد لبه سمت راست سینی، عرض را از سمت چپ کاهش می‌دهد.

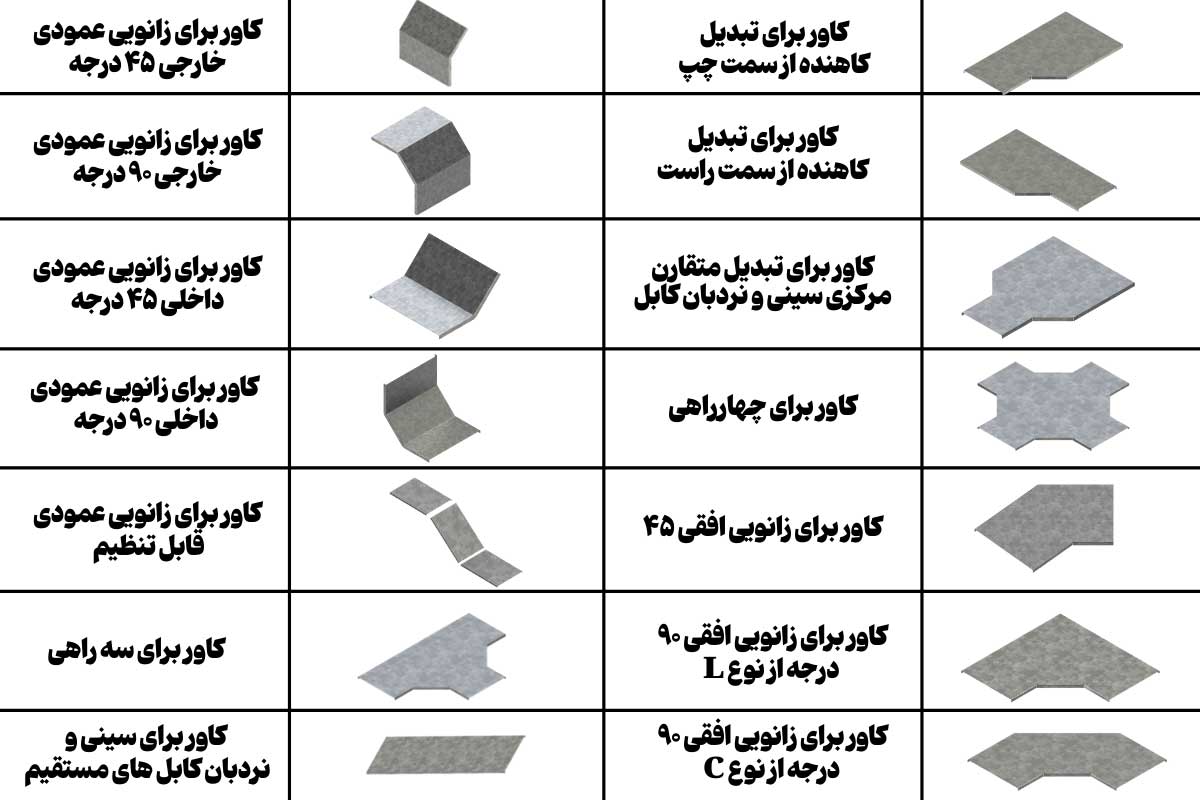

7_ کاور سینی کابل (درب)

به طور کلی درب سینی کابل یا همان کاور سینی کابل و انواع آن از سینی، متعلقات سینی کابل و کابل‌های قرار گرفته در سیستم کابل‌کشی، محافظت می‌کنند. باتوجه به اینکه تبدیل سینی کابل، سه راهی، چهارراهی و زانویی برای ایجاد تغییر در مسیر کابل‌کشی و نصب سینی کاربرد دارند، انواع کاور سینی کابل هم برای ایجاد همین تغییرات انتخاب می‌شوند. برای مثال:

• درب (کاور) سه راهی سینی کابل: یک نوع درپوش است که ساختاری شبیه و هم عرض سه راهی با ارتفاع کم دارد. این تجهیز به واسطه یک بست به بدنه اصلی سه راهی سینی کابل متصل می‌شود.
• درب (کاور) چهار راهی سینی کابل: برای محافظت از چهار راهی سینی کابل، همچنین سینی و کابل نصب شده، از درب چهار راهی استفاده می‌شود. این تجهیز، هم عرض چهارراهی بوده، ولی ارتفاع آن کمتر است. در نهایت درب با استفاده از بست به بدنه اصلی چهارراهی سینی کابل متصل می‌شود.
• درب (کاور) تبدیل سینی کابل: درب تبدیل سینی کابل، ساختار و عرض مشابه با تبدیل سینی دارد، با این تفاوت که ارتفاع این تجهیز کمتر است. درب تبدیل با استفاده از بست به تبدیل سینی کابل متصل می‌شود و کاربرد آن محافظت از تبدیل سینی کابل است.

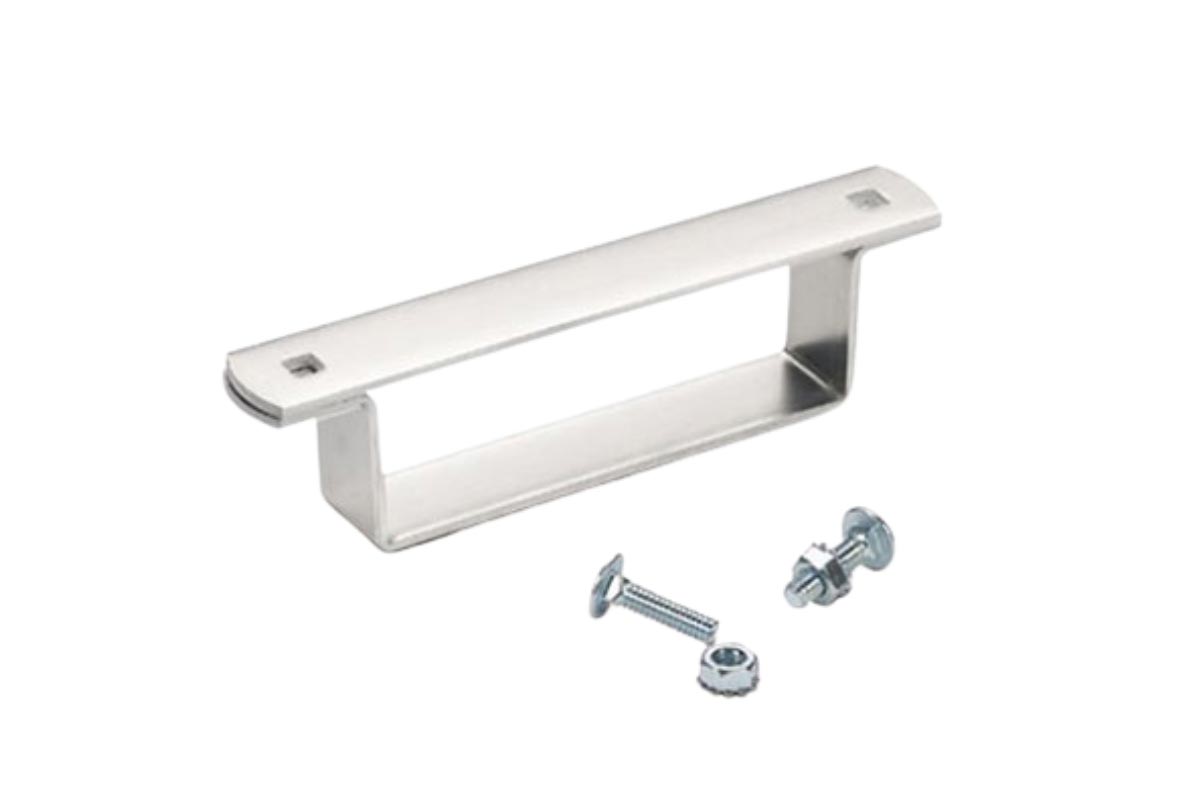

8_ کاور کلمپ سینی کابل (نگهدارنده درب)

کاور کلمپ یک نوع گیره نگهدارنده است که به قرارگیری کاور بر سطح سینی کابل کمک می‌کند. کاور سینی کابل برای جلوگیری از تاثیر عوامل محیطی مانند رطوبت بالا بر سطح سینی کابل نصب می‌شود. برای نصب کاور هم باید کلمپ یا گیره نگهدارنده در اختیار داشت.

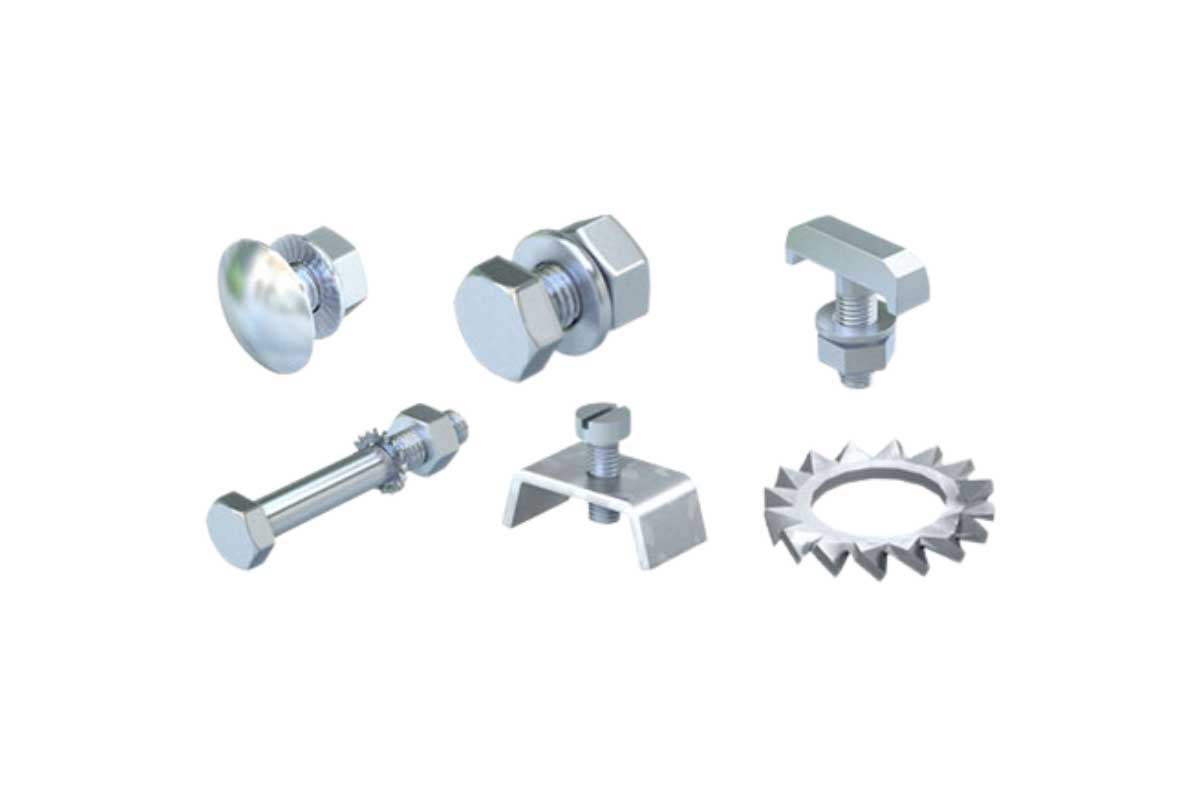

9_ پیچ و مهره

بدون شک برای نصب سینی کابل و اتصال انواع متعلقات سینی کابل به استفاده از پیچ و مهره نیاز دارید. پیچ‌های کله قارچی و اتاقی از جمله کارآمدترین پیچ و مهره‌های مناسب برای نصب سینی کابل و متعلقات آن‌ها هستند.

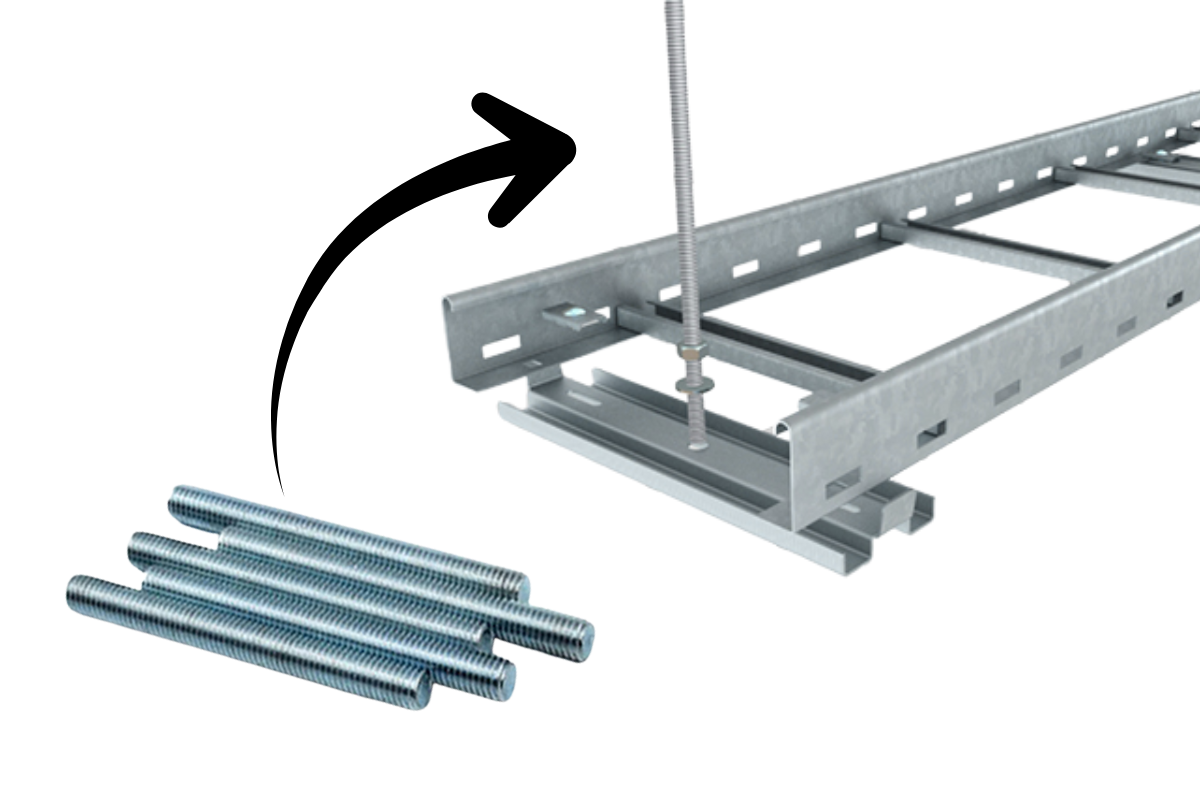

10_ رادهای گالوانیزه

در موقعیت‌هایی که سینی کابل به صورت معلق نصب می‌شود، استفاده از رادهای گالوانیزه کاربرد دارد. راد گالوانیزه نوعی لوله فولادی تمام رزوه دار است که قابلیت نصب پیچ و مهره از دو طرف را دارد.

11_ بست‌های سینی کابل

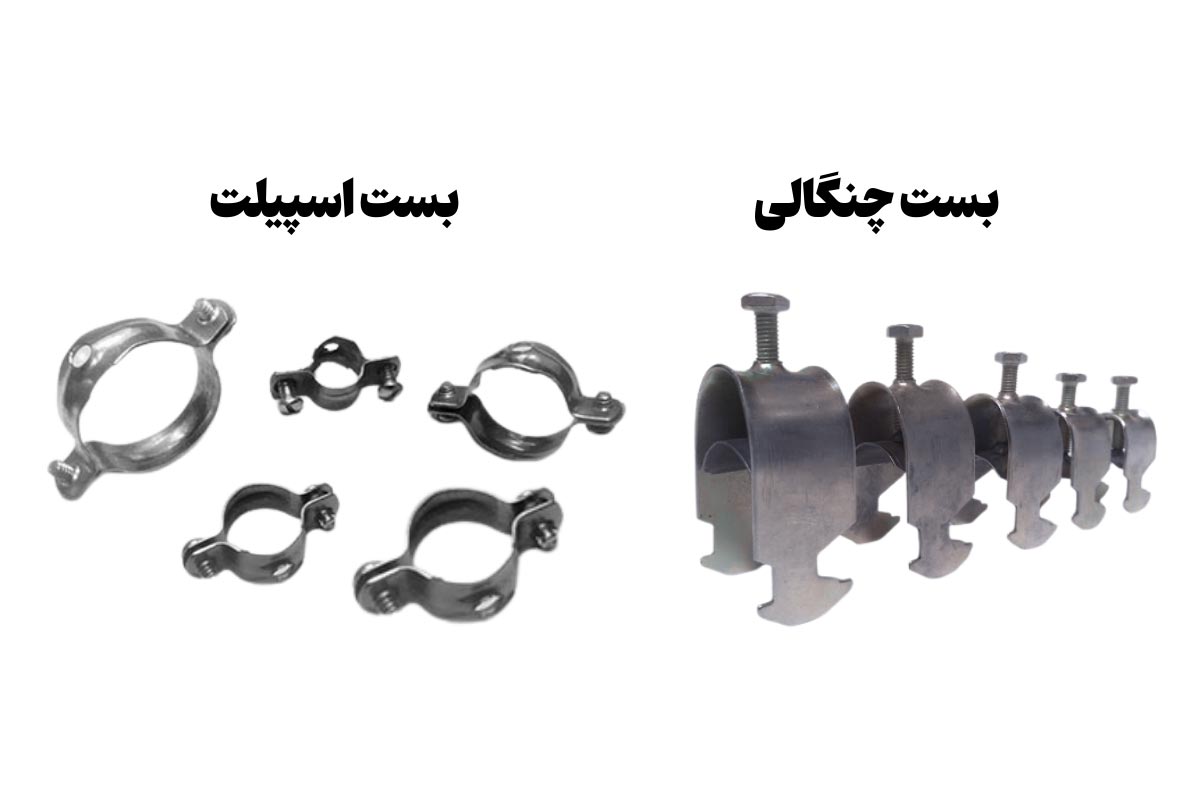

برای محکم نگه داشتن سینی کابل و سایر قطعات نصب شده در مسیر کابل‌کشی از بست سینی کابل استفاده می‌شود. بست سینی کابل انواع مختلفی دارند. بست‌های اسپیلت و چنگالی از جمله کارآمدترین بست‌های سینی کابل تولید شده هستند.

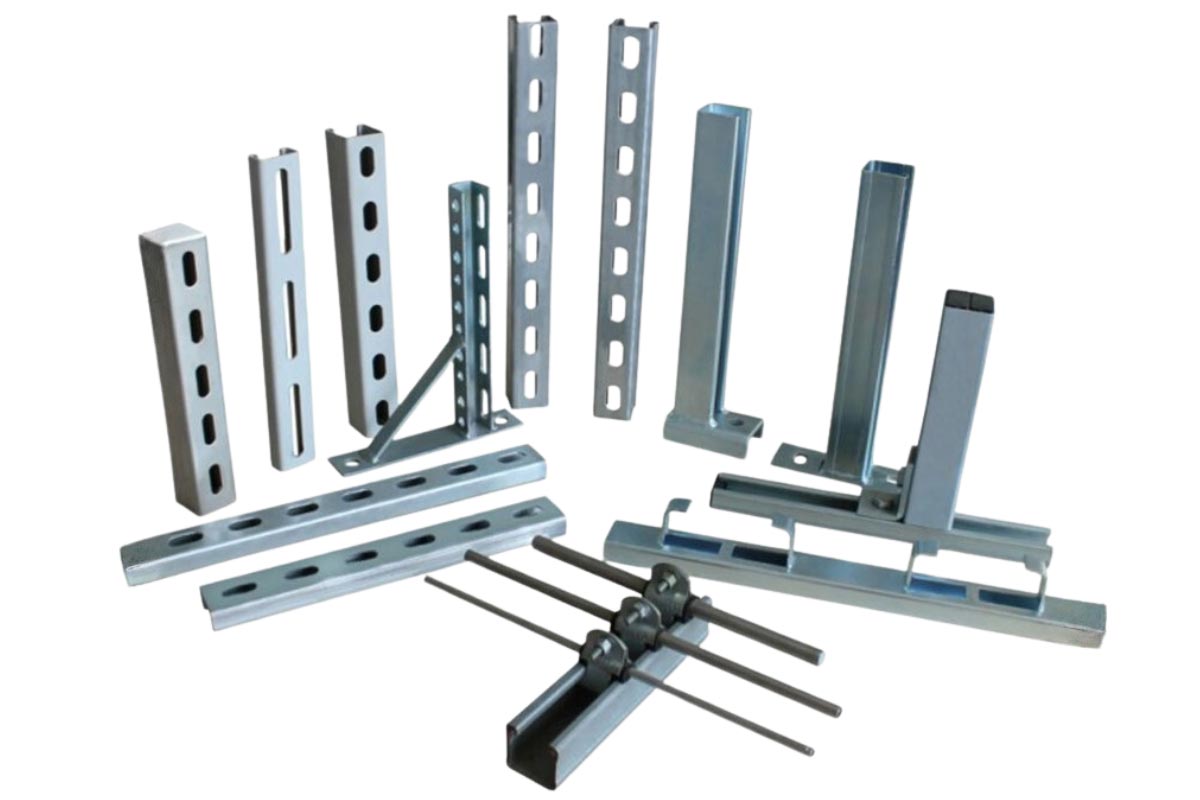

12_ سی چنل یا سی ریل سینی کابل

سی چنل، قطعه‌ای با ظاهر ریلی C شکل است که برای نصب سینی کابل کاربرد دارد. انواع C channel در کنار سایر اتصالات سی کابل به سقف یا دیوار متصل می‌شوند. سپس بست سینی کابل مانند بست‌های چنگالی یا اسپلیت داخل ریل سی چنل قرار می‌گیرد. بنابراین سی چنل‌ها زمینه‌ساز نصب بست سینی کابل هستند.

انواع لوازم سینی کابل برق از نظر جنس

انواع اتصالات سینی کابل در مدل‌هایی با جنس استیل، گالوانیزه، آلومینیوم، فولاد، آهن و حتی PVC در دسترس هستند. آنچه که در مورد جنس تجهیزات سینی کابل اهمیت دارد، مقاوم بودن در برابر عوامل محیطی است. برای مثال متعلقات سینی کابل نباید با قرارگیری در معرض رطوبت، دچار زنگ‌زدگی شوند. برای همین بهترین متعلقات سینی کابل از نوع گالوانیزه است.

انواع اتصالات سینی کابل

مشاهده همه

•
  درب سینی کابل گالوانیزه سرد عرض 10 سانتیمتر ضخامت 1.25 شاخه 2 متری
  531,200 تومان
•

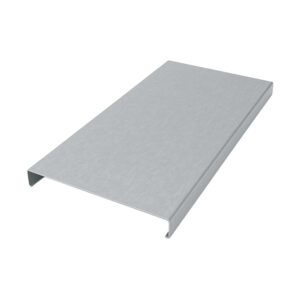

  درب سینی کابل گالوانیزه گرم عرض 10 سانتیمتر ضخامت 1.25 شاخه 2 متری
  871,200 تومان
•
  زانویی 90 درجه سینی کابل گالوانیزه سرد عرض 15 سانتیمتر
  370,000 تومان
•

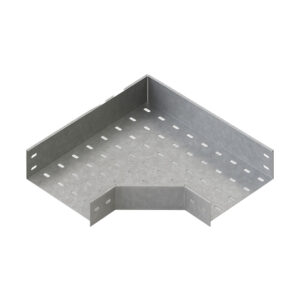

  زانویی 90 درجه سینی کابل گالوانیزه سرد عرض 25 سانتیمتر
  518,100 تومان

چرا تجهیزات سینی کابل را گالوانیزه می‌کنند؟

انواع اتصالات سینی کابل باید در برابر عوامل محیطی مانند رطوبت بالا، مقاوم باشند. به همین علت متعلقات سینی کابل را گالوانیزه می‌کنند. گالوانیزه کردن طی فرآیند گالوانیزاسیون انجام می‌شود.

مطابق با اصول گالوانیزاسیون، سطح فلز اصلی (تجهیزات سینی کابل) با فلز روی مذاب تماس پیدا می‌کنند. فلز روی مقاومت بالایی نسبت به رطوبت و زنگ‌زدگی دارد. در نتیجه تجهیزات سینی کابل در تماس با رطوبت محیط، دچار زنگ‌زدگی نمی‌شوند.

چگونه می‌توان از زنگ زدگی اتصالات سینی کابل جلوگیری کرد؟

سینی کابل در محیط‌های مختلفی نصب می‌شود. میزان رطوبت هم در برخی از محیط‌ها در سطحی است که باعث زنگ‌زدگی فلزات خواهد شد. بنابراین متعلقات سینی کابل باید نسبت به رطوبت محیط و زنگ‌زدگی، مقاوم باشند. برای جلوگیری از زنگ‌زدگی متعلقات تجهیزات شبکه، روش‌های مختلفی وجود دارند. گالوانیزه کردن، استفاده از رنگ پودری و پوشش استیل ضد زنگ از جمله مهم‌ترین راهکارها برای جلوگیری از زنگ‌زدگی انواع اتصالات سینی کابل هستند.
