موف چیست؟ معرفی انواع موف و روش‌های اتصال آن

موف یک قطعه کاربردی برای اتصال دو کابل برق به یکدیگر است. در طول هر مسیر کابل‌کشی در محیط‌های مختلف، به قطع و وصل کابل‌ها نیاز است. برای جلوگیری از کاهش کیفیت انتقال جریان برق یا سیگنال هم باید اتصال دو کابل به یکدیگر به بهترین نحو انجام شود. تحقق این هدف هم به استفاده از اتصالات سیم و کابل، تجهیزات و ابزارهای مختلف نیاز دارد. در این میان موف یکی از کارآمدترین تجهیزات برای اتصال دو کابل به یکدیگر است.

انواع موف کابل ساختار استوانه‌ای شکل داشته و در مدل‌های مسی، آلومینیومی و بیمتال تولید می‌شوند. هر یک از انواع موف برق مسی، آلومینیومی و بی‌متال نیز مزایا و معایب مختص به خود را دارند. بر همین اساس در ادامه مطلب به بررسی جزئیات بیشتری از انواع موف کابل و روش‌های اتصال آن‌ها می‌پردازیم.

موف چیست؟

موف کابل که با نام رابط کابل یا دوراهی هم شناخته می‌شود، قطعه‌ای فلزی و استوانه‌ای شکل است. این وسیله برای اتصال دائمی و ایمن دو کابل به یکدیگر استفاده می‌شود. نحوه اتصال دو کابل با موف به این صورت است که دو سر کابل‌ها از دو طرف داخل موف قرار گرفته و با دستگاه پرس کابل شو آن را محکم می‌کنند. موف‌ها معمولا از جنس مس یا آلومینیوم هستند تا جریان برق را به خوبی و بدون ایجاد حرارت منتقل کنند. استفاده از این قطعه باعث می‌شود اتصال ایجاد شده در برابر کشش و لرزش کاملا مقاوم بماند.

تفاوت کابل شو و موف چیست؟

اصلی‌ترین تفاوت این دو تجهیز در نوع اتصال آن‌ها است. کابلشو برای اتصال کابل به تجهیزات (مثل شمش مسی، کلید یا ترمینال) استفاده می‌شود و یک سر آن سوراخی برای بستن پیچ دارد. اما موف برق برای اتصال دو کابل به یکدیگر به کار می‌رود و شبیه یک لوله توخالی ساده است. در واقع کابل شو یک نقطه پایان برای کابل ایجاد می‌کند، در حالی که موف نقش یک پل را بین دو کابل ایفا خواهد کرد. البته هر دو قطعه برای برقراری اتصالِ محکم، به دستگاه پرس نیاز دارند.

• راهنمای انتخاب کابلشو + جدول سایز کابلشو

انواع کابشلو

مشاهده همه

•
  کابلشو آلومینیومی کلوته سایز 25 با حفره 8
  16,200 تومان
•
  کابلشو مسی کلوته سایز 6 با حفره 6
  18,400 تومان
•
  کابلشو آلومینیومی کلوته سایز 35 با حفره 10
  23,300 تومان
•
  کابلشو آلومینیومی کلوته سایز 50 با حفره 10
  30,300 تومان

معرفی انواع موف کابل بر اساس جنس

مهم‌ترین معیار برای دسته‌بندی موف کابل، جنس این تجهیز است. بر همین اساس انواع موف در یکی از دسته‌های مسی، آلومینیومی و بیمتال قرار می‌گیرند. در ادامه مطلب ویژگی‌های انواع موف کابل را بررسی می‌کنیم:

1_ موف کابل مسی

موف کابل مسی قطعه‌ای استوانه‌ای از جنس مس با خلوص بالاست که برای اتصال دو کابل مسی به یکدیگر استفاده می‌شود. این قطعه معمولا با قلع آبکاری می‌شود تا از اکسید شدن و زنگ‌زدگی مس در مجاورت هوا جلوگیری کند. برای استفاده از موف مسی، دو سر سیم مسی را داخل موف قرار داده و با انبر پرس مخصوص، بدنه موف را جمع می‌کنند. این کار باعث می‌شود یک اتصال یکپارچه، هم جنس و با مقاومت پایین ایجاد شود. البته این اتصال از افت ولتاژ و داغ شدن کابل‌ها جلوگیری می‌کند.

2_ موف کابل آلومینیومی

موف کابل آلومینیومی یک رابط لوله‌ای شکل از جنس آلومینیوم است که مخصوص اتصال دو کابل آلومینیومی به یکدیگر ساخته شده است. این قطعه برای جلوگیری از خوردگی و جرقه ناشی از شل بودن اتصال، با خلوص بالا تولید می‌شود. دیواره این نوع موف معمولا ضخیم‌تر از مدل‌های مسی است تا هدایت الکتریکی بهتری داشته باشد. داخل لوله اغلب با خمیر ضد اکسید پر شده است تا مانع از تشکیل لایه عایق روی آلومینیوم شود. با قرار دادن کابل‌ها در دو طرف و پرس کردن آن‌ها، یک اتصال مکانیکی و الکتریکی پایدار ایجاد می‌شود.

3_ موف کابل بیمتال

موف کابل بی‌متال رابطی مخصوص برای برقراری اتصال ایمن یک کابل مسی به یک کابل آلومینیومی است. این قطعه از دو بخش ناهمسان (نیمی مسی و نیمی آلومینیومی) تشکیل شده که به روش جوش اصطکاکی به هم متصل شده‌اند. استفاده از موف معمولی برای این کار باعث ایجاد واکنش شیمیایی، خوردگی و داغ شدن اتصال می‌شود. در حالی که موف بیمتال این مشکل را کاملا حل می‌کند. برای نصب موف بیمتال، کابل مسی را در سمت مسی و کابل آلومینیومی را در سمت آلومینیومی قرار داده و با دستگاه پرس محکم می‌کنند. بنابراین می‌توانیم عنوان موف پرسی را به موف بیمتال نسبت دهیم.

انواع موف

مشاهده همه

•
  موف آلومینیومی سایز 16 کلوته
  15,100 تومان
•
  موف آلومینیومی سایز 25 کلوته
  16,200 تومان
•

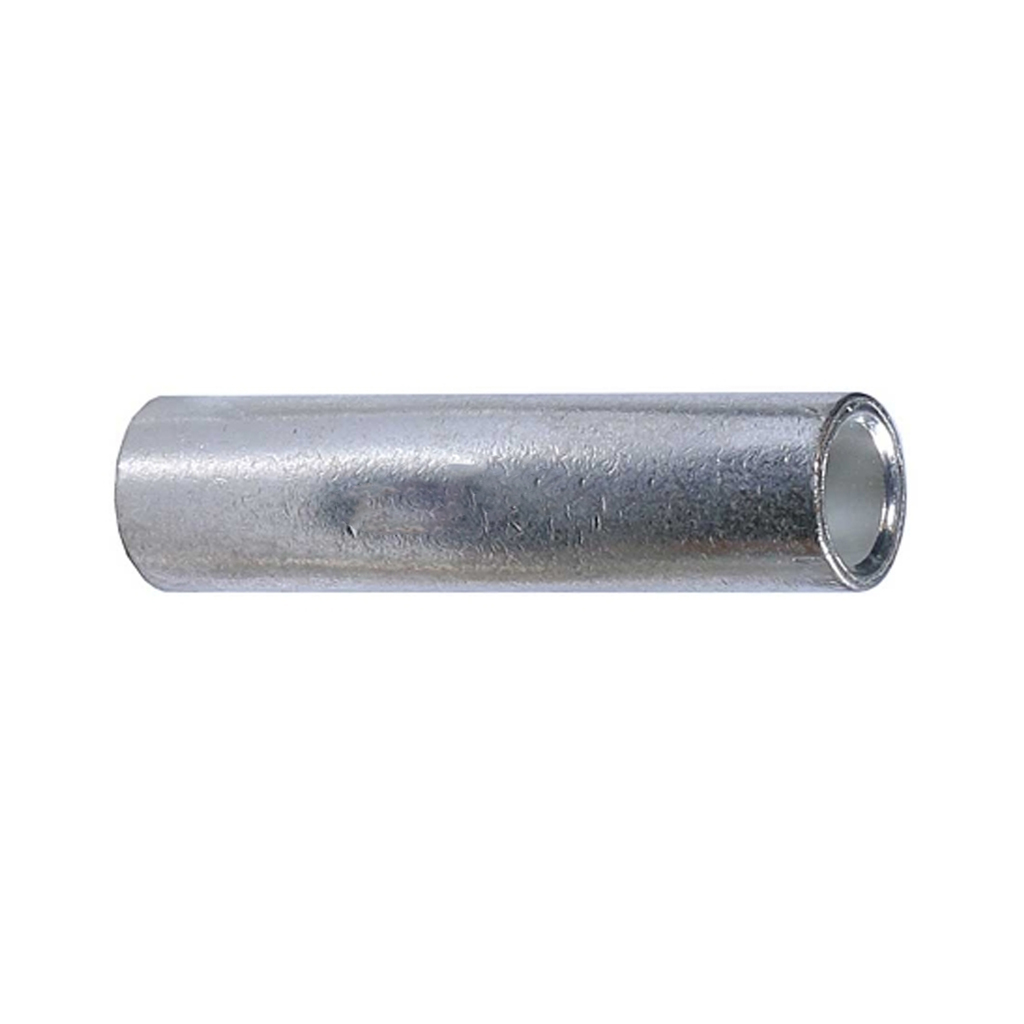

  موف مسی سایز 6 کلوته
  18,400 تومان
•

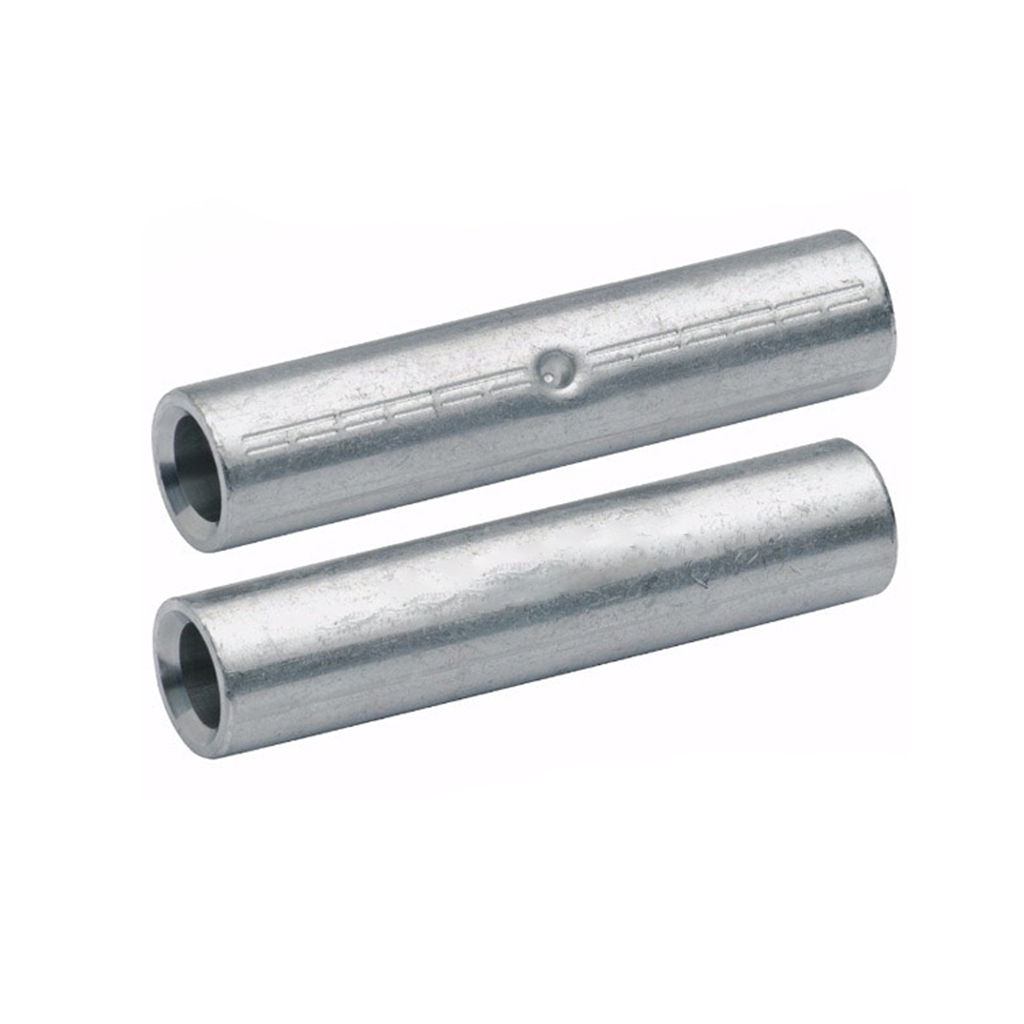

  موف آلومینیومی سایز 35 کلوته
  23,300 تومان

مزایای استفاده از موف در اتصالات الکتریکی

استفاده از موف کابل باعث ایجاد یک اتصال دائمی و بسیار محکم می‌شود. این اتصال در برابر کشش یا لرزش‌های ناگهانی قطع نخواهد شد. این قطعه با حذف فاصله میان رشته‌های سیم، مقاومت الکتریکی را کاهش داده و از داغ شدن کابل یا ایجاد جرقه جلوگیری می‌کند. برخلاف روش‌های سنتی مثل تاباندن سیم‌ها به هم یا چسب برق زدن برای اتصال دو سیم برق، موف ظاهر مرتبی به سیم‌کشی می‌دهد و تضمین یک اتصال مطمئن بین دو سیم است.

همچنین موف‌ها به راحتی با شیرینک حرارتی (وارنیش) عایق‌بندی می‌شوند. در نهایت، این کار باعث افزایش طول عمر تجهیزات و پیشگیری از آتش‌سوزی ناشی از اتصالات ضعیف می‌گردد. به طور کلی استفاده از موف کابل در اتصالات الکتریکی مزایای زیر را به همراه دارد:

• ایمنی بالا: جلوگیری از شل شدن اتصال و ایجاد جرقه
• هدایت عالی: کاهش مقاومت الکتریکی و جلوگیری از افت ولتاژ
• استحکام مکانیکی: مقاومت بسیار زیاد در برابر کشیده شدن کابل‌ها
• طول عمر بالا: جلوگیری از اکسید شدن و پوسیدگی محل اتصال
• ایجاد نظم کاری: ایجاد اتصالی ظریف و کم حجم برای عایق‌بندی آسان

به طو کلی ایجاد اتصال ایمن بین کابل‌ها در صنعت برق، الکترونیک و مخابرات به افزایش ایمنی و بهبود کارایی کابل‌کشی کمک می‌کند.

کاربرد موف در صنایع مختلف

در ادامه مطلب موف کابل چیست؟ باید بدانید، موف کابل به دلیل ایجاد اتصال دائمی و ایمن، در طیف گسترده‌ای از صنایع که با انتقال قدرت و سیگنال مواجه هستند، استفاده می‌شود. در ادامه مطلب کاربردهای اصلی انواع موف را به تفکیک بخش‌های مختلف بیان می‌کنیم:

• صنعت توزیع برق
• ساختمان‌سازی
• انواع تابلو برق (صنعتی و خانگی)
• صنایع نفت و گاز
• مراکز داده
• حمل‌ونقل ریلی
• نیروگاه‌های خورشیدی و بادی

استفاده از انواع موف در حوزه‌های مختلف، محدودیتی ندارد. به بیان دیگر در هر حوزه‌ای که به اتصال دو کابل به یکدیگر نیاز باشد، می‌توانید از انواع موف استفاده کنید.

نکات انتخاب موف مناسب

برای انتخاب یک موف کابل مناسب که اتصالی ایمن و بدون حادثه ایجاد کند، باید به این نکات زیر توجه کنید:

• تطابق جنس فلز: جنس موف باید با جنس هادی کابل یکی باشد. (مسی برای کابل مسی، آلومینیومی برای کابل آلومینیومی)
• استفاده از بیمتال: اگر قصد اتصال یک کابل مسی به یک کابل آلومینیومی دارید، حتما از موف بیمتال استفاده کنید.
• سایز موف: سایز داخلی موف باید دقیقا با نمره کابل (مثلا 50، 95 یا 120 میلی متر مربع) برابر باشد تا جابجایی و لرزش نداشته باشد.
• ضخامت دیواره: در پروژه‌های فشار قوی، از موف‌های با دیواره ضخیم‌تر (استاندارد DIN) استفاده کنید تا تحمل جریان عبوری را داشته باشند.
• آبکاری قلع: برای محیط‌های مرطوب، موف‌های مسی آبکاری شده با قلع انتخاب مناسبی هستند تا دچار اکسیداسیون نشوند.
• طول بدنه: موف‌های بلندتر سطح تماس بیشتری ایجاد می‌کنند و برای کابل‌هایی که تحت کشش هستند مناسب‌تر هستند.
• برند و استاندارد: اطمینان حاصل کنید که موف دارای تاییدیه استاندارد و خلوص فلز بالای 99 درصد باشد.

برای انتخاب بهترین موف برق، باید مشخصات محیط و پروژه مورد نظر خود را به طور کامل بررسی کنید. در غیر این صورت موف انتخاب شده کارایی لازم را نخواهد داشت.

نحوه اتصال دو کابل با موف چگونه است؟

برای آشنایی با نحوه اتصال دو کابل با موف باید بدانید؛ دو روش مختلف برای انجام این کار وجود دارند. در ادامه مطلب انواع روش موف زدن کابل را به صورت مجزا بررسی می‌کنیم:

1_ نحوه اتصال موف پیچی

موف کابل پیچی (یا کلمپ دوراهی پیچ دار) نیازی به دستگاه پرس ندارد. بلکه با استفاده از پیچ‌های مخصوص، اتصال را برقرار می‌کند. مراحل اجرای آن به شرح زیر است:

• آماده‌سازی کابل: عایق (روکش) هر دو سر کابل را به اندازه نصف طول موف جدا کنید.
• تمیزکاری: رشته‌های هادی کابل را کاملا تمیز کنید (در کابل‌های آلومینیومی از برس سیمی استفاده کنید).
• جاگذاری: هر دو سر کابل را از دو طرف تا انتهای محفظه داخل موف قرار دهید.
• بستن پیچ‌ها: پیچ‌های روی بدنه موف را با آچار مناسب ( آچار آلن یا آچار بکس برقی) به ترتیب سفت کنید.
• بریدن گل‌‌پیچ (در مدل‌های شکستنی): سفت کردن را تا جایی ادامه دهید که سر پیچ (گل‌پیچ) بر اثر گشتاور مشخص، خود به خود شکسته و هم سطح بدنه شود.
• عایق‌بندی: محل اتصال را با استفاده از شیرینک حرارتی یا نوار عایق مخصوص (نوار آپارات) کاملا بپوشانید.

توجه داشته باشید؛ موف زدن کابل در صورتی کارآمد و ایمن خواهد بود که به درستی و با استفاده از ابزارهای مناسب انجام شود.

2_ نحوه اتصال موف لحیمی

موف کابل لحیمی (که امروزه کمتر از مدل‌های پرسی استفاده می‌شود) اتصالی بسیار یکپارچه ایجاد می‌کند. در ادامه مطلب مراحل اجرای آن را توضیح می‌دهیم:

• آماده‌سازی: عایق سر کابل‌ها را به اندازه طول موف جدا کرده و رشته‌های مسی را کاملا تمیز و براق کنید.
• جاگذاری: کابل‌ها را از دو طرف داخل موف قرار دهید تا در مرکز به هم برسند.
• پیش گرم کردن: بدنه موف و سر کابل‌ها را با هویه صنعتی حرارت دهید تا داغ شوند.
• استفاده از روغن لحیم: مقدار مناسبی روغن لحیم را به داخل سوراخ‌های موف بزنید تا چسبندگی قلع بهتر شود.
• تزریق قلع: شمش یا سیم لحیم را به بدنه داغ موف نزدیک کنید تا ذوب شده و تمام فضاهای خالی بین کابل و موف را پر کند.
• خنک‌سازی: اجازه دهید قطعه به آرامی خنک شود. همچنین از تکان دادن کابل‌ها تا سفت شدن کامل لحیم خودداری کنید.
• تمیزکاری و عایق‌بندی: باقی‌مانده روغن لحیم را پاک کرده و محل را با شیرینک حرارتی یا نوار آپارات عایق کنید.

برای حفظ ایمنی اتصال دو کابل با استفاده از موف برق، حتما همه مراحل نامبرده را به طور کامل انجام دهید. حذف حتی یک مرحله از روش موف زدن کابل باعث ایجاد مشکلات فنی و کاهش ایمنی کار می‌شود.

نکات عایق‌بندی موف

• روی کابل‌ها را قبل از موف زدن، کاملا تمیز کنید.
• برای اطمینان از اتصال بین دو موف به روش پرسی، فشار کافی وارد کنید.
• روی موف‌ها را با وارنیش (شیرینگ حرارتی) بپوشانید.
