چرا دریل جرقه می‌زند؟ | بررسی 16 علت جرقه زدن دریل + راه‌حل

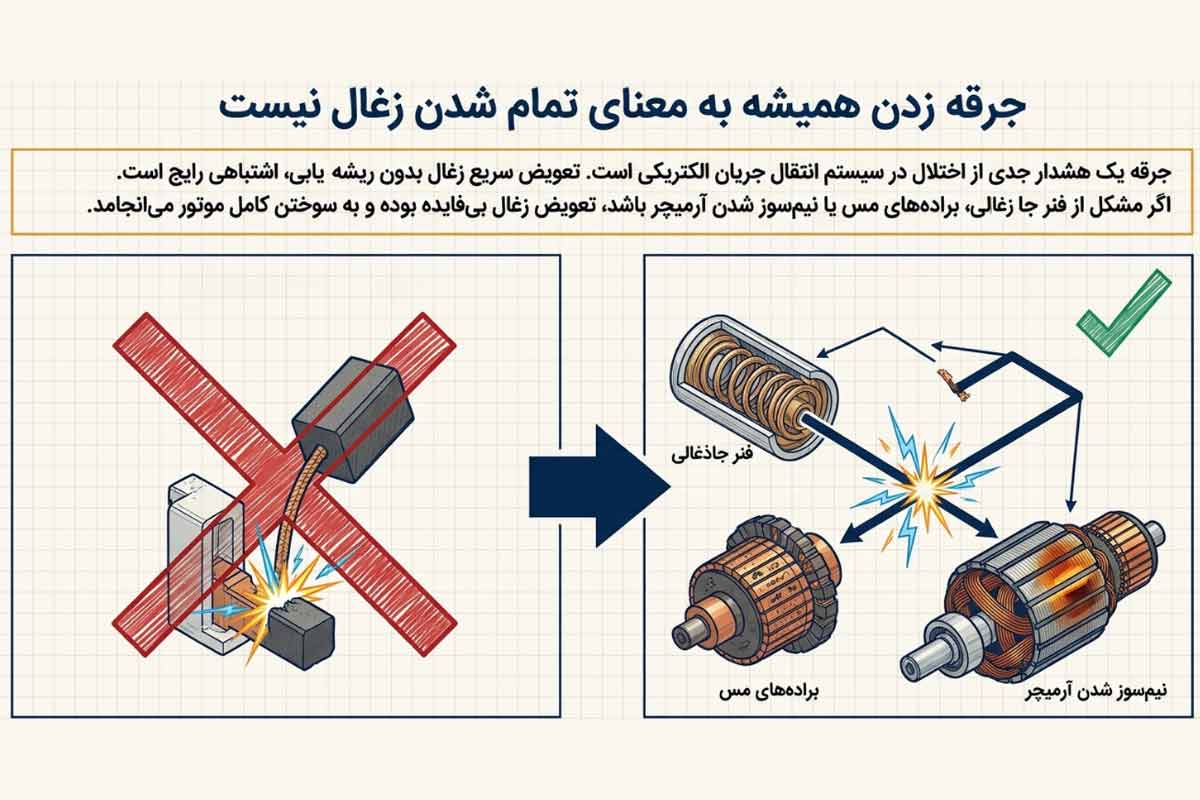

جرقه زدن دریل همیشه به معنای تمام شدن زغال نیست؛ بلکه یک هشدار جدی از اختلال در سیستم انتقال جریان الکتریکی موتور است. در ابزارهای برقی یونیورسال، سطح تماس زغال با تیغه‌های کلکتور به دلیل دور بالای روتور، مدام تحت تنش اصطکاکی و حرارتی قرار دارد. تعویض سریع زغال بلافاصله پس از مشاهده جرقه، یکی از اشتباهات رایج است. اگر مشکل از ضعیف شدن فنر جا زغالی، پر شدن شیارهای کلکتور از براده مس، یا نیم‌سوز شدن آرمیچر باشد، تعویض زغال بی‌فایده است و باعث سوختن کامل سیم‌پیچ می‌شود.

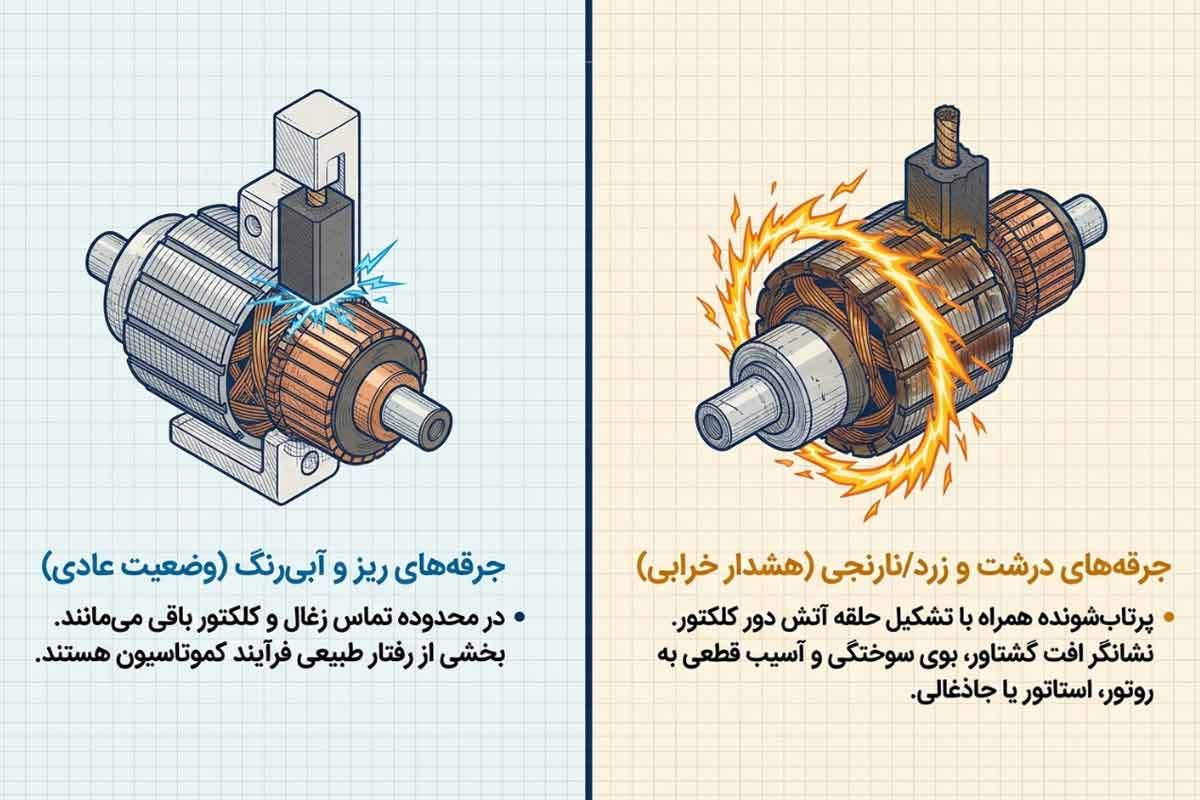

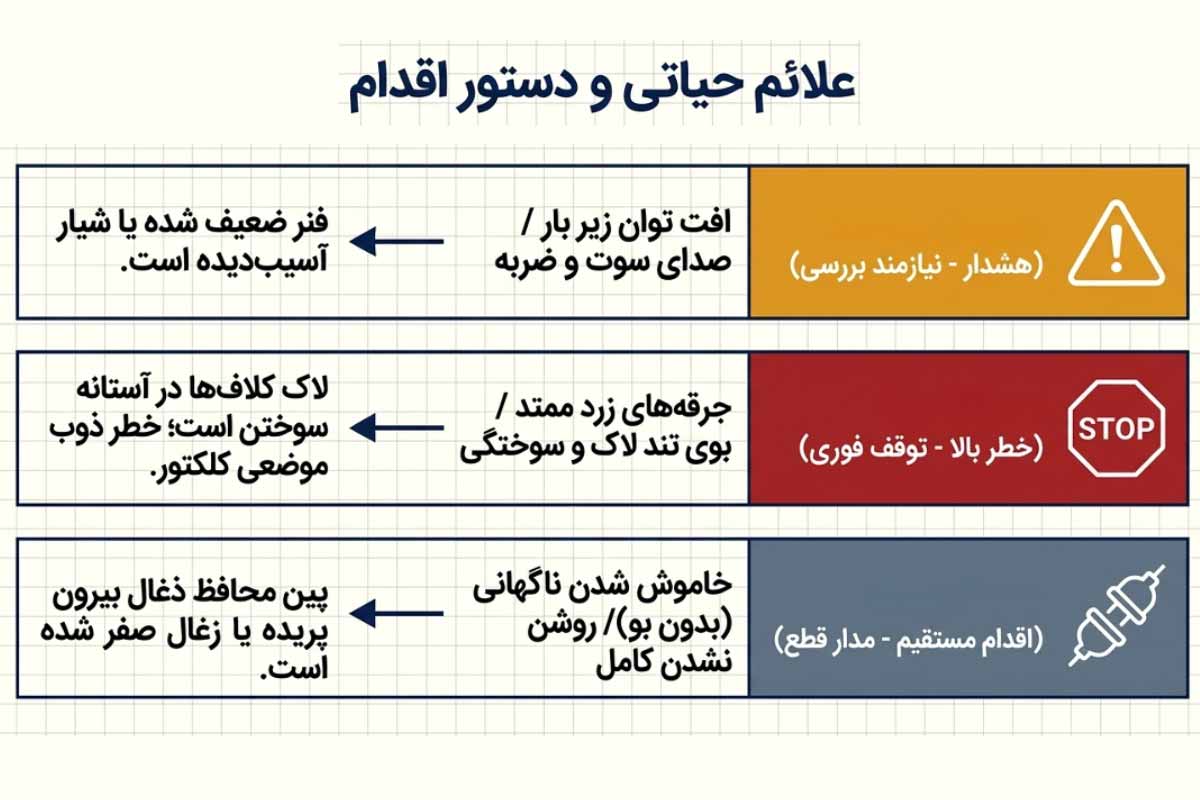

بررسی رنگ و رفتار جرقه، سریع‌ترین روش برای عیب‌یابی اولیه موتور دریل است:

• جرقه‌های ریز و آبی‌رنگ: در محدوده تماس زغال و کلکتور باقی می‌مانند و بخشی از رفتار طبیعی فرآیند کموتاسیون هستند.
• جرقه‌های درشت و پرتاب‌شونده (زرد و نارنجی): همراه با تشکیل حلقه آتش دور کلکتور، افت گشتاور و استشمام بوی سوختگی، نشانه قطعی آسیب در روتور، استاتور یا بخش مکانیکی جازغالی است.

در ادامه این راهنمای جامع، تمام دلایل فنی جرقه زدن دریل، علائم تمام شدن زغال، پیامدهای ادامه کار با دستگاه معیوب و مراحل اصولی تعویض زغال را گام‌به‌گام بررسی می‌کنیم.

نکته فنی مهم پیش از شروع:

این راهنما منحصراً برای دریل‌های زغالی (Brushed) تدوین شده است؛ یعنی تمامی دریل‌های برقی سیمی و آن دسته از دریل‌های شارژی که از موتور براش‌دار استفاده می‌کنند. اگر دستگاه شما از نسل جدید ابزارهای شارژی بدون زغال است، این آموزش برای آن صدق نمی‌کند؛ زیرا در این سیستم‌ها کموتاسیون به‌صورت الکترونیکی کنترل می‌شود و هیچ قطعه مصرفی به نام زغال یا کلکتور مکانیکی در آن‌ها وجود ندارد (اگر در تشخیص نوع موتور دستگاه خود شک دارید، مقاله تفاوت دریل براشلس با دریل معمولی (براش) را مطالعه کنید). در غیر این صورت، برای عیب‌یابی دقیق رفتار جرقه و زمان‌بندی تعویض زغال، ادامه این راهنما را دنبال کنید.

چرا دریل جرقه می‌زند؟

جرقه زدن دریل یکی از نشانه‌های وجود مشکل در سیستم برق‌رسانی یا قطعات مکانیکی موتور است. در انواع دریل‌، جریان برق از طریق زغال به کلکتور و سپس به آرمیچر می‌رسد. هر عاملی که مانع تماس صاف و یکدست زغال با کلکتور شود یا جریان اضافه از موتور بکشد، باعث ایجاد جرقه خواهد شد. مهم‌ترین دلایل جرقه زدن دریل عبارتند از:

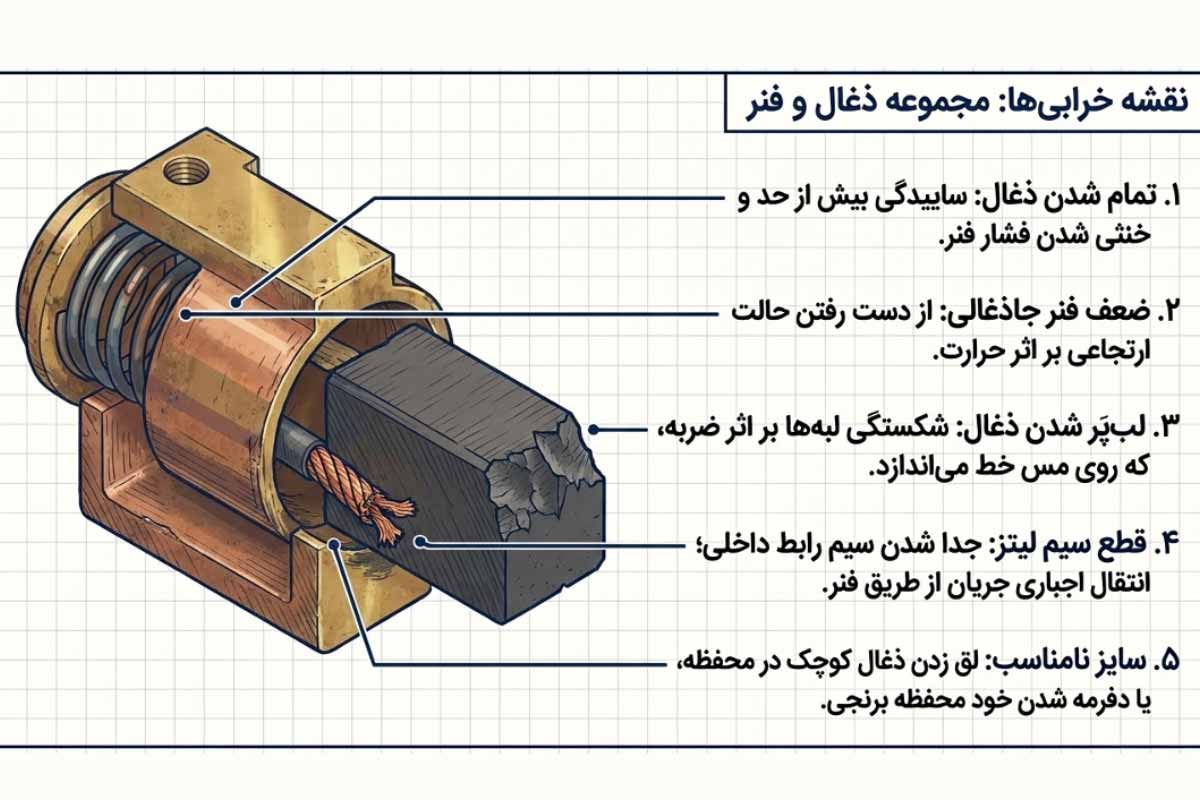

1. تمام یا کوتاه شدن زغال

زغال یک قطعه‌ مصرفی است و بعد از مدتی کار کردن ساییده می‌شود. وقتی طول زغال خیلی کم شود، فنر پشت آن دیگر قادر نیست زغال را محکم به کلکتور بچسباند. در این حالت زغال روی تیغه‌های کلکتور لق می‌زند و قطع و وصل شدن لحظه‌ای برق، باعث ایجاد جرقه‌های شدید می‌شود.

علائم تمام شدن زغال دریل چیست؟

2. ضعیف یا خراب شدن فنر جازغالی

فنر جازغالی وظیفه دارد تا زغال را با فشار مشخصی به سطح کلکتور نگه دارد. اگر این فنر در اثر داغ شدن دستگاه حالت ارتجاعی خود را از دست بدهد یا بشکند، زغال شل می‌شود و هنگام چرخش موتور جرقه می‌زند. همچنین اگر فنر بیش از حد هم سفت باشد، مس کلکتور را خیلی زود ساییده می‌شود.

3. نامناسب بودن اندازه زغال

اگر زغال حتی نیم میلی‌متر از محفظه جازغالی کوچک‌تر باشد، درون غلاف لق می‌زند. این لق زدن باعث می‌شود تا زغال به صورت کج روی کلکتور قرار بگیرد و لبه‌های آن جرقه بزند.

4. لب‌پَر شدن یا شکستگی زغال

عواملی مانند وارد شدن ضربه، ناصافی تیغه‌ها یا ورود براده به داخل موتور باعث شکستن یا لب‌پر شدن زغال می‌شود. وقتی گوشه زغال پریده باشد، سطح تماس کاهش پیدا می‌کند و لبه تیز باقی‌مانده، روی تیغه‌های مسی خط می‌اندازد و منجر به تولید جرقه می‌شود.

5. شل شدن سیم رابط داخل زغال

سیم رابط (سیم لیتز) که از داخل زغال خارج شده، مسیر اصلی انتقال جریان است. اگر این سیم از بدنه زغال جدا شود یا اتصال آن به فیشِ جازغالی قطع شود، جریان مجبور به عبور از طریق فنر می‌شود. این انتقال غیراستاندارد با ایجاد قوس الکتریکی (جرقه) شدید همراه است که به‌سرعت فنر و جازغالی را ذوب می‌کند.

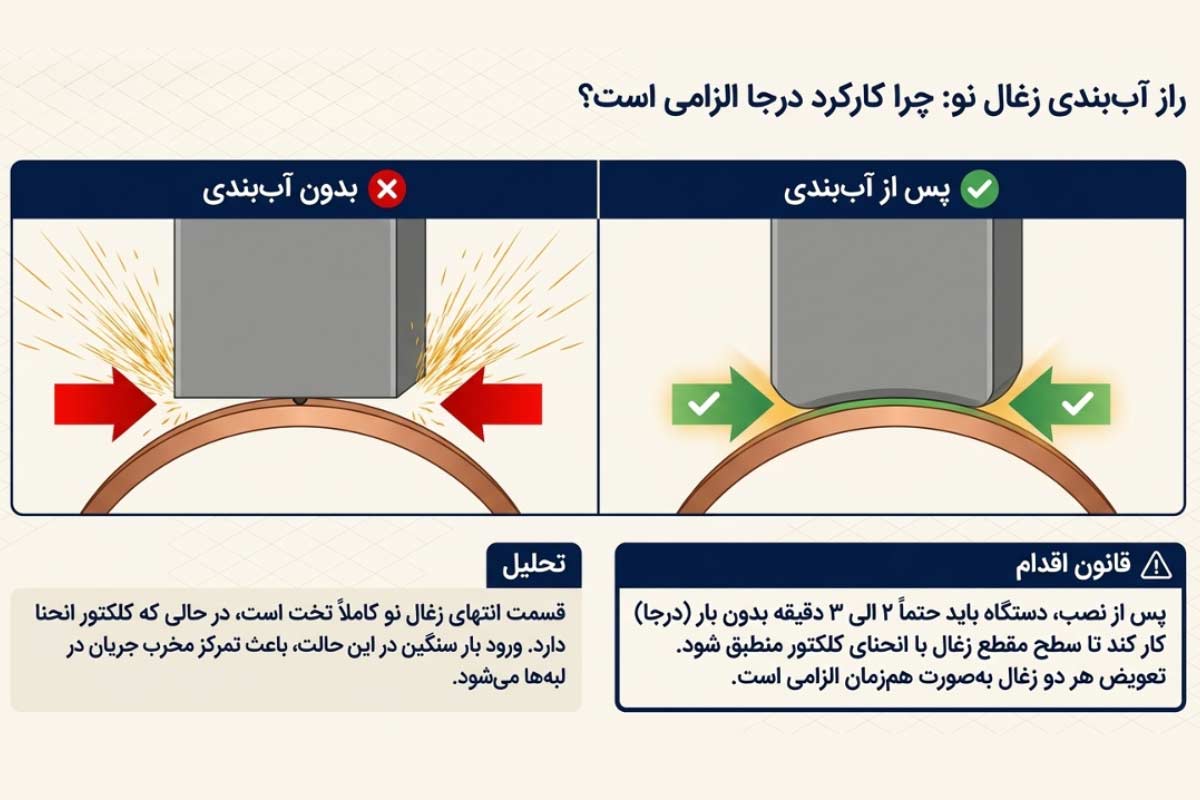

6. آب‌بندی نشدن زغال نو

قسمت انتهای زغال نو کاملاً تخت است، اما کلکتور حالتی گرد و منحنی دارد. تا زمانی که زغال نو چند دقیقه کار نکند و لبه‌های آن با انحنای کلکتور هماهنگ نشود، سطح تماس بسیار کمی با تیغه‌ها دارد. این تماس کم باعث تمرکز جریان در لبه‌ها و جرقه زدن دریل می‌شود که بعد از مدت کوتاهی خودبه‌خود برطرف خواهد شد.

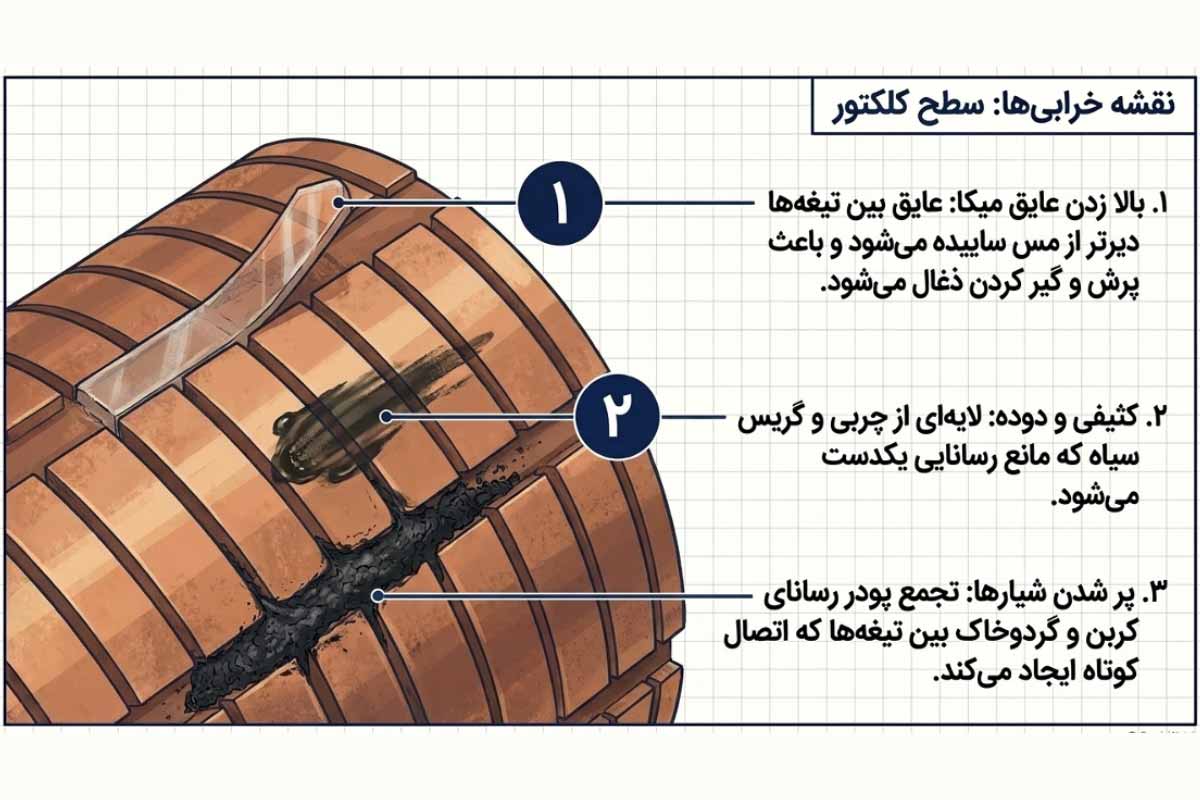

7. پر شدن شیار تیغه‌ها با خاک زغال و براده

پودر ناشی از سایش زغال خاصیت رسانایی دارد. اگر این پودر همراه با گردوخاک در شیارهای میان تیغه‌های کلکتور جمع شود، بین تیغه‌ها اتصال کوتاه ایجاد می‌کند. این اتصال باعث داغ شدن موتور و جرقه‌های مداوم می‌شود.

8. بالا زدن عایق میکا در کلکتور

بین هر کدام از تیغه‌های مسی کلکتور، یک لایه عایق به نام میکا قرار دارد. مس کلکتور با سایش کوتاه می‌شود اما عایق میکا سفت‌تر است و دیرتر ساییده می‌شود. وقتی عایق از سطح مس بالاتر بزند، زغال موقع چرخش به این لبه‌ها گیر می‌کند و با پرش روی آن‌ها جرقه می‌زند.

9. کثیف و سیاه شدن تیغه‌های کلکتور

سطح مسی کلکتور به مرور زمان بر اثر کارکرد یا نفوذ چربی و گریس سیاه می‌شود. این لایه دوده مانع رسانایی مناسب می‌شود. در نتیجه برق برای عبور از آن دچار پرش خواهد شد که نتیجه‌ نهایی آن جرقه زدن مداوم دستگاه است.

10. تغییر شکل و گیر کردن جازغالی

محفظه برنجی زغال باید کاملاً صاف باشد تا زغال راحت داخل آن سر بخورد. عواملی مانند داغ شدن موتور یا ضربه خوردن بدنه دریل، منجر به دفرمه شدن محفظه می‌شود. اگر زغال در محفظه گیر کند و با ساییده شدن جلو نرود، تماس آن با کلکتور قطع می‌شود و جرقه می‌زند.

11. استفاده از زغال بی‌کیفیت یا نامناسب

نوع زغال باید با توجه به توان و دور موتور دریل انتخاب شود. جنس زغال‌های بی‌کیفیت و متفرقه بیش از حد سفت است یا ناخالصی بالایی دارد؛ این ویژگی مقاومت الکتریکی را افزایش می‌دهد و داغ شدن سریع و جرقه زدن تیغه‌های کلکتور را به همراه دارد.

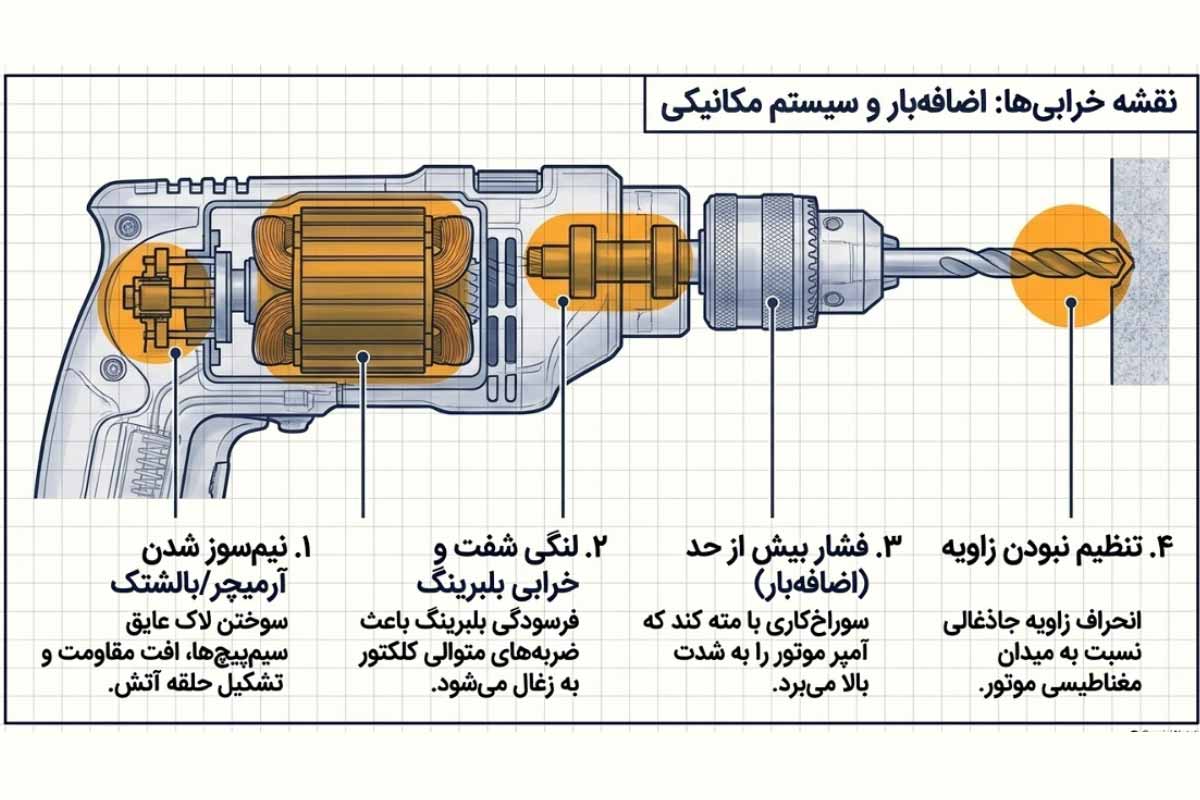

12. تنظیم نبودن زاویه جا زغالی

محفظه قرارگیری زغال باید دقیقاً در زاویه مشخصی نسبت به بدنه و میدان موتور بسته شود. اگر بعد از باز کردن و تعمیر دریل، جا زغالی کمی چرخیده باشد یا محل قرارگیری آن دقیق نباشد، انتقال برق در زمان مناسب انجام نمی‌شود و جرقه شدیدی به همراه دارد.

13. فشار بیش‌ازحد به دریل (اضافه‌بار)

سوراخ‌کاری طولانی‌مدت با مته‌های کند یا فشار بیش از حد دست روی دریل، باعث می‌شود تا موتور جریان زیادی بکشد. زمانی که جریان از حد مجاز بالاتر برود، زغال‌ها تحمل این آمپر را ندارند و جرقه شدیدی ایجاد خواهد شد که نتیجه آن احساس بوی داغی است.

14. خراب بودن بلبرینگ و لنگی شفت

فرسودگی یا گشاد شدن بلبرینگ‌ها، لقی شفت آرمیچر را در دورهای بالا ایجاد می‌کند. این لنگیِ محور، باعث ضربه‌های متوالی کلکتور به زغال می‌شود؛ در نتیجه سطح تماس صاف از بین می‌رود و اتصال ضربه‌ای، جرقه‌های شدید ایجاد می‌کند.

15. نیم‌سوز شدن سیم‌پیچ آرمیچر

سوختن لاک عایق سیم‌های آرمیچر، باعث اتصال کوتاه در سیم‌پیچ‌ها و افت مقاومت موتور می‌شود. این نقص فنی، جریان‌کشی غیرمجاز ایجاد می‌کند. نشانه قطعی این وضعیت، جرقه‌های دایره‌ای پیوسته دور تا دور کلکتور (اصطلاحاً کمربند یا حلقه آتش) همراه با دود و افت شدید توان موتور است.

16. خرابی یا سوختن سیم‌پیچ بالشتک

بالشتک یا استاتور وظیفه ایجاد میدان مغناطیسی را به عهده دارد. اگر سیم‌پیچی یکی از بالشتک‌ها قطع یا نیم‌سوز شود، تقارن موتور به هم می‌خورد. در این شرایط کموتاسیون مختل می‌شود و معمولاً فقط یکی از زغال‌ها به شدت جرقه می‌زند.

• راهنمای انتخاب بهترین دریل برای مصارف خانگی + معرفی 12 محصول

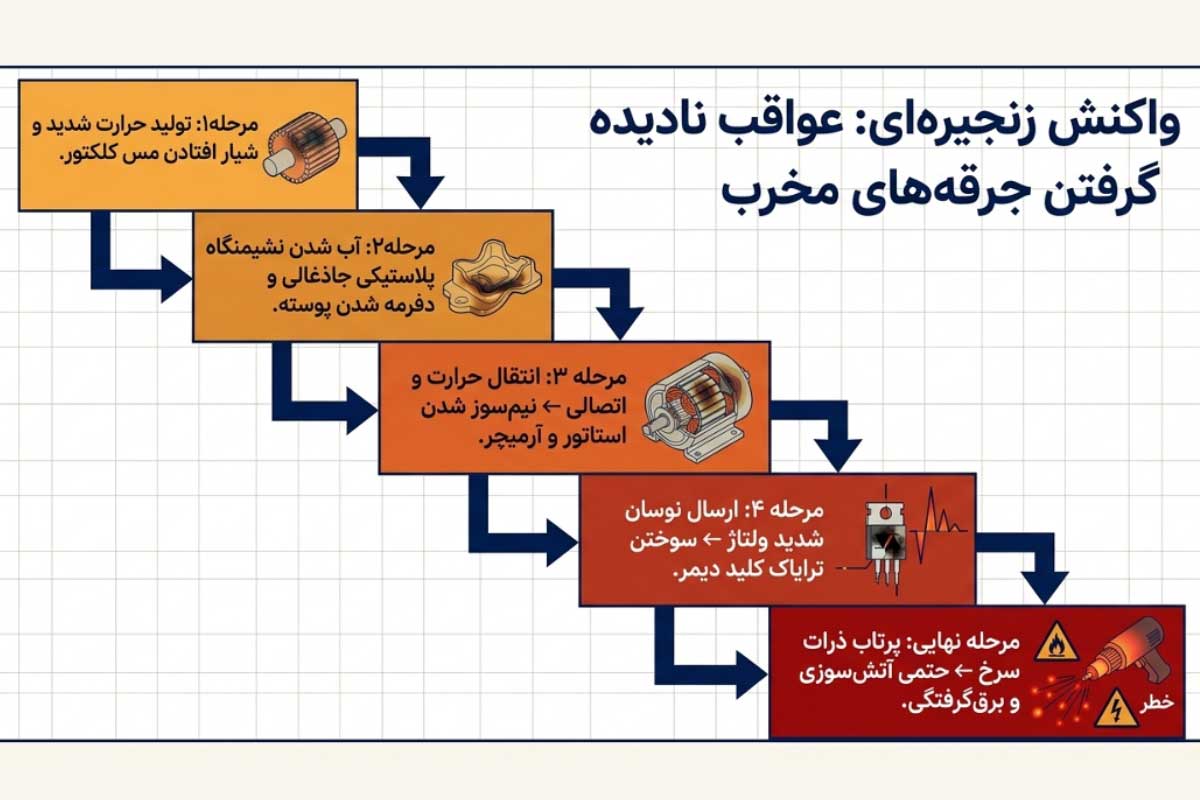

عواقب نادیده گرفتن جرقه زدن دریل

جرقه زدن شدید دریل فقط یک ایراد ساده یا ظاهری نیست، بلکه نشانه تخلیه حرارت مخرب در قلب موتور است. کار کردن با دریلی که جرقه‌های درشت و زرد می‌زند، خیلی زود هزینه یک تعویض زغال ساده را به هزینه سنگین تعویض آرمیچر، بالشتک و موتور تبدیل می‌کند.

1. گود افتادن و سوختن تیغه‌های کلکتور

حرارت شدید جرقه، مسِ کلکتور را ذوب و سیاه می‌کند و روی سطح آن شیارهای عمیق می‌اندازد. با خراب شدن سطح کلکتور، زغال نو هم دیگر روی آن نمی‌نشیند و تنها راه چاره، تراشکاری پرهزینه یا تعویض کامل آرمیچر است.

2. سوختن کامل سیم‌پیچ آرمیچر

جرقه مداوم آمپر موتور را بالا می‌برد و لاکِ عایق روی سیم‌ مسی را می‌سوزاند. در نتیجه، سیم‌ها اتصالی می‌کنند، یک حلقه آتش  دور کلکتور شکل می‌گیرد و در نهایت آرمیچر کاملاً می‌سوزد.

3. نیم‌سوز شدن بالشتک (استاتور)

گرمای ناشی از جرقه به سیم‌پیچ‌های بالشتک هم سرایت می‌کند. با سوختن عایق این بخش، میدان مغناطیسی موتور به هم می‌ریزد و بالشتک نیم‌سوز می‌شود. این وضعیت قدرت دریل را برای همیشه به شدت کاهش می‌دهد.

4. آب شدن جازغالی و دفرمه شدن پوسته

گرمای جرقه به‌طور مستقیم فنر و پایه برنجی جازغالی را داغ و سرخ می‌کند. این حرارت نشیمنگاه پلاستیکی جازغالی را ذوب و پوسته دریل را از فرم خارج می‌کند. در این وضعیت، زغال به‌صورت کج روی موتور قرار می‌گیرد و دیگر درست کار نمی‌کند.

5. سوختن کلید دیمردار و برد تنظیم سرعت

جرقه‌های شدید، معمولا نوسانات شدید ولتاژی به سمت کلید برق می‌فرستند. این شوک‌های لحظه‌ای، قطعه الکترونیکی کلید (ترایاک) را می‌سوزانند و در نتیجه دریل یا خاموش می‌ماند یا فقط با دور آخر کار می‌کند.

6. شکستن زغال و آسیب به پروانه باد (فن خنک‌کننده)

زمانی که سطح کلکتور به دلیل جرقه ناهموار شود، زغال به تیغه‌ها گیر می‌کند و خرد می‌شود. تکه‌های سفت زغال داخل موتور پرتاب می‌شوند و پره‌های پروانه خنک‌کننده را می‌شکنند که منجر به داغ شدن لحظه‌ای کل دریل می‌شود.

7. افت محسوس قدرت و لگد زدن دریل

زمانی که دریل جرقه می‌زند، برق به جای چرخش مته، صرف تولید جرقه و آتش می‌شود. در نتیجه دریل دیگر زیر بار زور ندارد، دور آن ناگهان افت می‌کند و هنگام سوراخ‌کاری ضربه‌های مقطعی و لگد به دست می‌زند.

8. خطر آتش‌سوزی در کارگاه و برق‌گرفتگی

پرتاب ذرات سرخ و داغ کربن از دریچه‌های هوای دریل، به سمت خاک‌اره چوب، تینر یا بنزین، منجر به تولید شعله می‌شود. علاوه بر این، سوختن عایق‌های داخلی خطراتی نظیر اتصال بدنه و برق‌گرفتگی دست کاربر را در پی دارد.

• بهترین برند دریل در بازار ایران کدام است؟

راه‌های پیشگیری از جرقه زدن دریل

• بررسی انواع دریل به همراه کاربرد، مزایا و معایب

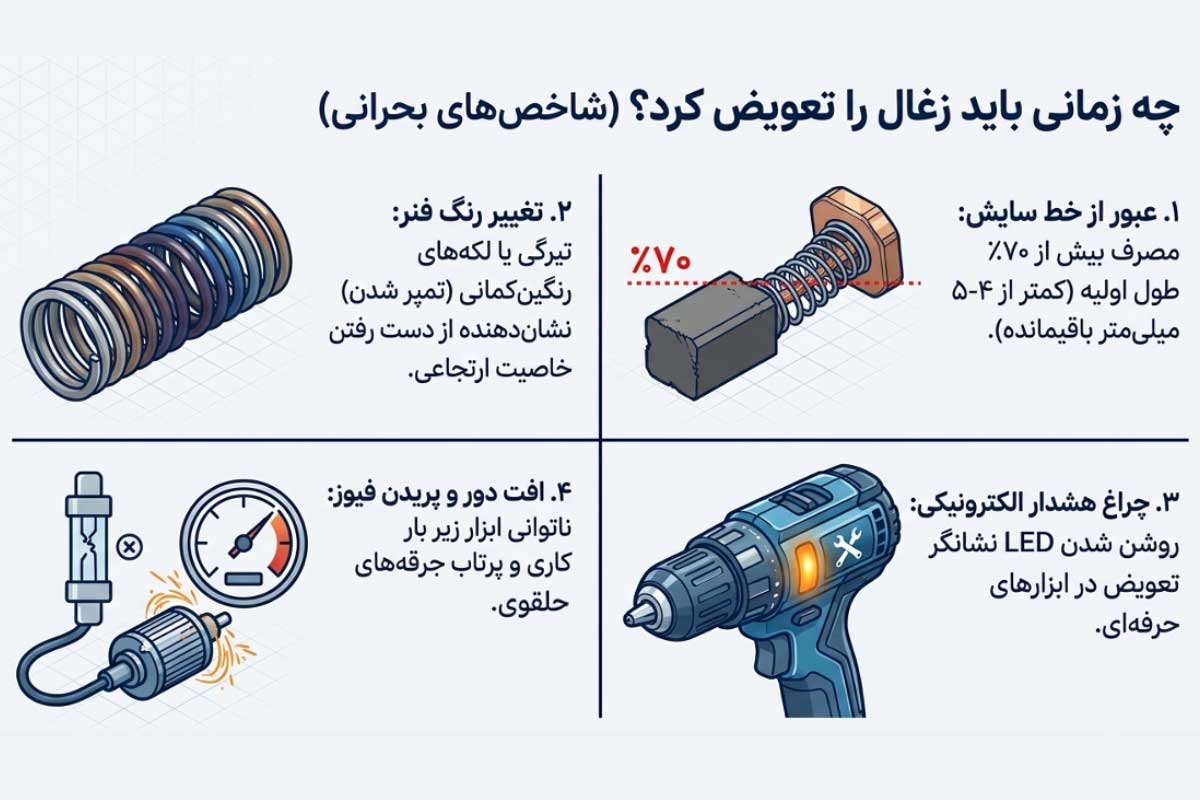

زمان تعویض زغال دریل

تعویض به‌موقع زغال در دریل‌های زغالی مانع از خرابی‌های پرهزینه مانند سوختن کلکتور یا آسیب جدی به سیم‌پیچ آرمیچر می‌شود. به تعویق انداختن تعویض زغال تا زمان خاموشی کامل دستگاه، یک اشتباه رایج تعمیراتی است. برای تشخیص دقیق زمان تعویض، این نشانه‌ها و شاخص‌های فنی را معیار قرار دهید:

1. کاهش طول فیزیکی و رسیدن به خط حد سایش

بازرسی چشمی، دقیق‌ترین روش تشخیص زمان تعویض است. با سایش تدریجی ناشی از اصطکاک، طول زغال کاهش می‌یابد. بیشتر زغال‌های استاندارد، خطی شیاردار به‌عنوان «نشان تعویض» روی بدنه دارند. با رسیدن سایش به این خط یا مصرف بیش از ۷۰ درصد از طول اولیه زغال، قطعه را تعویض کنید. در این وضعیت، طول باقی‌مانده (کمتر از ۴ تا ۵ میلی‌متر) نیروی فنر را برای اتصال پایدار به کلکتور خنثی می‌کند..

2. تغییر رنگ فنر و قطعات نگهدارنده

فنر پشت زغال، وظیفه برقراری تماس مکانیکی یکدست را بر عهده دارد. تغییر رنگ فنر به طیف‌های تیره یا ظهور لکه‌های رنگین‌کمانی (تمپر شدن فولاد)، نشانه حرارت بالا و از دست رفتن خاصیت ارتجاعی آن است. در این وضعیت، حتی اگر حجم زغال کافی باشد، تماس الکتریکی پایدار برقرار نمی‌شود؛ بنابراین در صورت مشاهده این تغییر رنگ، زغال و مجموعه فنر را بلافاصله تعویض کنید.

3. روشن شدن چراغ نشانگر در ابزارهای پیشرفته

دریل‌های حرفه‌ای و نسل جدید از سیستم هشدار الکترونیکی بهره می‌برند. با رسیدن سایش زغال به حد بحرانی، مدار حسگر فعال می‌شود و چراغ LED نشانگر تعویض روی بدنه، نیاز به سرویس را هشدار می‌دهد.

4. پریدن فیوز، افت دور و پرتاب جرقه‌های زرد

علامت‌هایی مانند مشاهده جرقه‌های ممتد، زرد یا حلقوی در ناحیه کلکتور، داغ شدن غیرعادی موتور یا پریدن ناگهانی فیوز زیر بار کاری نشان‌دهنده لق شدن زغال در جازغالی و تمام شدن عمر مفید آن هستند.

نحوه تعویض زغال دریل

تعویض زغال دریل یک فرایند تخصصی است و دقت در اجرای جزئیات آن، تضمین‌کننده سلامت آرمیچر و کلکتور خواهد بود. این کار را مرحله‌به‌مرحله مطابق دستورالعمل زیر انجام دهید:

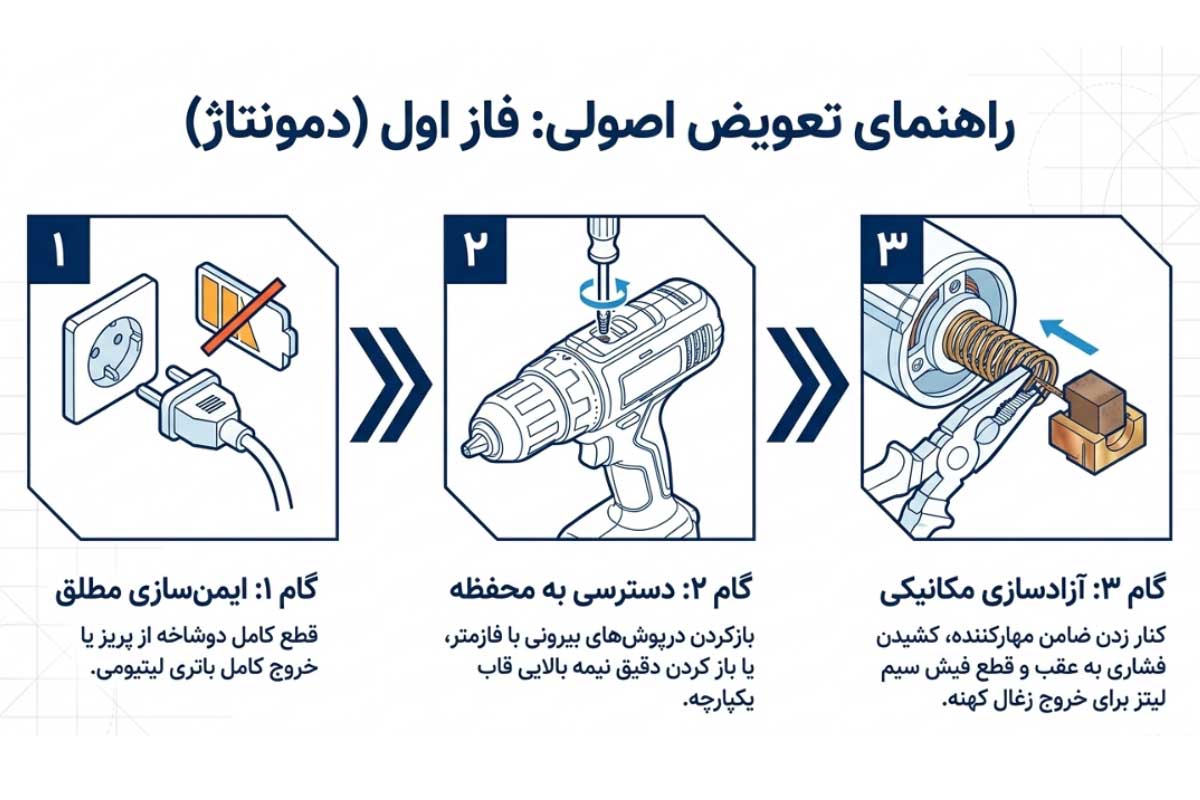

گام اول: ایمن‌سازی و قطع کامل منبع تغذیه

پیش از هرگونه اقدام مکانیکی، دوشاخه دریل را از پریز برق جدا کنید. در صورت استفاده از دریل‌ شارژی، باتری لیتیومی را به‌طور کامل از انتهای دسته بیرون بکشید تا احتمال روشن شدن ناگهانی موتور به صفر برسد.

گام دوم: باز کردن پوسته یا درپوش جازغالی

نوع دسترسی به زغال در دریل‌ها به دو صورت است:

• دریل‌های دارای پیچ دسترسی بیرونی: با یک فازمتر یا پیچ‌ گوشتی دوسو، دو درپوش پلاستیکی مشکی‌رنگ دو طرف بدنه را باز کنید.
• دریل‌های با محفظه یکپارچه: تمام پیچ‌های پوسته دریل را با پیچ‌گوشتی چهارسو باز کنید. سپس نیمه بالایی قاب را با احتیاط بردارید تا سیم‌کشی داخلی کلید و بالشتک کشیده نشود.

گام سوم: آزاد کردن  فنر و خارج کردن زغال فرسوده

مجموعه جازغالی در دو طرف کلکتور (انتهای شفت آرمیچر) قرار دارد. ابتدا خار یا ضامن مهارکننده را آزاد کنید. سپس سرِ فنر فشاری را با یک پنس یا دم‌باریک به سمت عقب بکشید و سیم رابط مسی (سیم لیتز) زغال فرسوده را از فیش اتصال جدا کنید؛ اکنون زغال کهنه را مستقیم از محفظه بیرون بکشید.

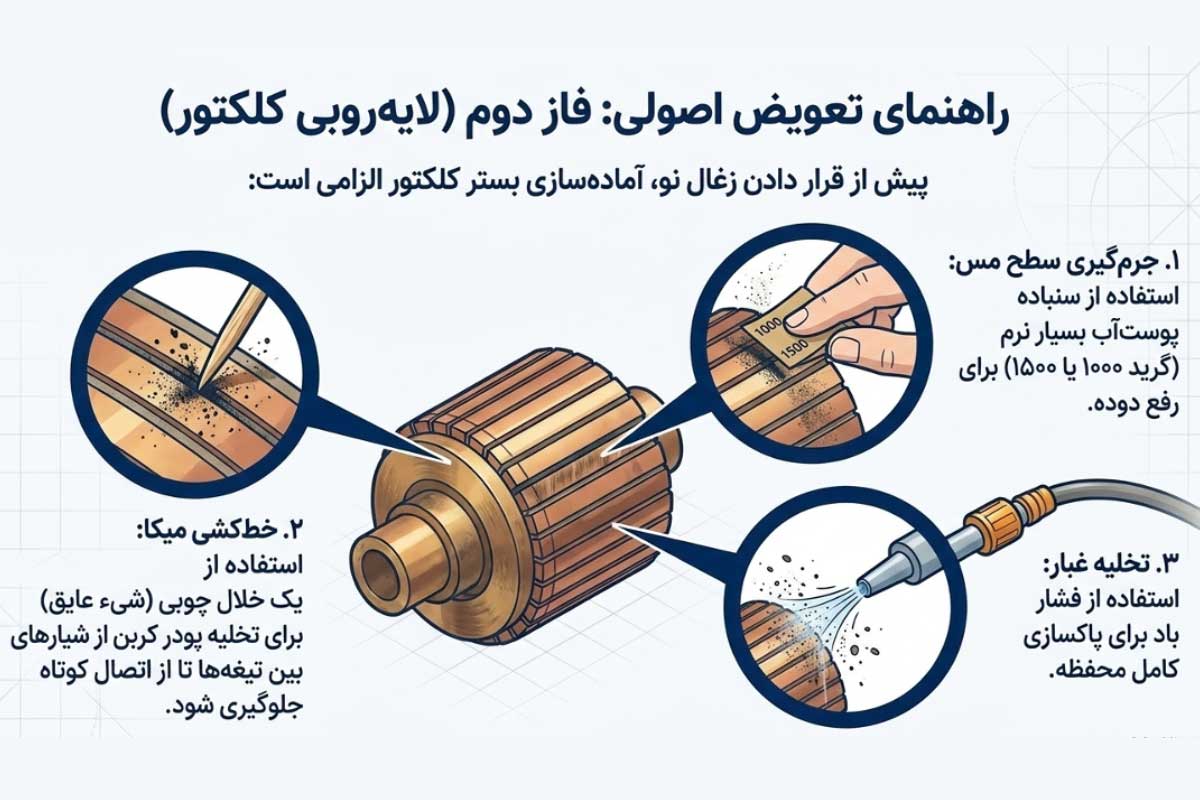

گام چهارم: جرم‌گیری و لایه‌روبی شیارهای کلکتور

قبل از قرار دادن زغال نو، سطح مس و شیارهای بین تیغه‌های کلکتور را تمیز کنید. با یک سنباده پوست‌آب بسیار نرم (گرید ۱۰۰۰ یا ۱۵۰۰) یا فرچه ظریف، دوده و پلیسه‌های کربن را پاک کنید. سپس با یک شیء نوک‌تیز عایق (مانند یک خلال چوبی)، شیارهای بین تیغه‌ها را خط‌کشی کنید تا پودر کربن عامل اتصالی مابین لایه‌های میکا باقی نماند؛ در پایان غبارهای داخل محفظه را با فشار باد پاک کنید.

گام پنجم: جاگذاری زغال جدید و بررسی روان بودن حرکت

زغال فابریک و نو را با زاویه صحیح وارد جازغالی کنید. زغال باید در محفظه بدون کمترین لقی یا گیرپاژ، حرکتی روان و رفت‌وبرگشتی داشته باشد. سپس فیش سیم لیتز را در ترمینال محکم بنشانید و فنر را آزاد کنید تا پشت زغال قرار گیرد و فشار مستقیم و مداوم به آن وارد کند.

نکته مهم: هر دو زغال دریل را هم‌زمان تعویض کنید. حتی اگر یکی از زغال‌ها کمتر ساییده شده باشد، عدم تعویض هم‌زمان تعادل مکانیکی کلکتور را بر هم می‌زند و به جرقه زدن دستگاه منجر می‌شود.

گام ششم: مونتاژ پوسته و تست درجا (آب‌بندی زغال)

سیم‌های داخلی را در شیارهای تعبیه‌شده روی پوسته مرتب کنید تا هنگام بستن بدنه دچار قطعی و له‌شدگی نشوند. قاب را روی دستگاه بنشانید و پیچ‌ها را به‌صورت ضربدری سفت کنید.

نکته مهم: پس از اتصال به برق، کلید دریل را فشار دهید و اجازه دهید موتور به مدت ۲ الی ۳ دقیقه بدون بار و با دور متوسط کار کند. این چرخش آزاد، سطح مقطع تخت زغال نو را با انحنای استوانه‌ای کلکتور کاملاً منطبق خواهد کرد و از ایجاد جرقه در زمان ورود بار سنگین جلوگیری می‌کند.
