6 علت خرابی فیوز مینیاتوری + نحوه تست فیوز مینیاتوری با فازمتر و مولتی‌متر

آیا قطع برق ناشی از پریدن فیوز است یا خرابی کلید مینیاتوری؟ در بیشتر مواقع، هنگامی که برق ساختمان قطع می‌شود، تصور عمومی این است که فیوز پریده است. اما از نظر فنی، پریدن فیوز یا همان کلید مینیاتوری همیشه نشانه خرابی آن نیست؛ زیرا کلید مینیاتوری در شرایطی مانند اضافه‌بار یا اتصال کوتاه، به‌صورت طبیعی عمل کرده و مدار را قطع می‌کند.

در مقابل، گاهی کلید مینیاتوری دچار خرابی می‌شود. این خرابی ممکن است به دلیل استهلاک کنتاکت‌ها یا افت خاصیت بی‌متال رخ دهد و نشانه‌هایی ایجاد کند که با عملکرد طبیعی و تریپ معمولی تفاوت دارد.

لازم به ذکر است که محتوای این صفحه با مقاله «علت پریدن فیوز برق» متفاوت است. البته امکان دارد، بعضی از پارامترها در هر دو مقاله مشترک باشند. اما اگر مشکل شما این است که برق بعد از چند دقیقه می‌پرد یا قطع برق با تأخیر اتفاق می‌افتد، پیشنهاد می‌کنیم حتماً مقاله‌ “علت پریدن فیوز برق” را بخوانید.

عمر مفید فیوز مینیاتوری چقدر است؟

عمر مفید فیوز مینیاتوری (MCB) بین ۱۰ تا ۱۵ سال است؛ اما این عدد یک مقدار ثابت نیست. در واقع، سلامت کلید مینیاتوری بیشتر از آن که به زمان بستگی داشته باشد، به شرایط عملیاتی و تعداد عملکرد (Operation) آن بستگی دارد.

فاکتورهای مهمی که باعث کاهش این بازه زمانی می‌شوند عبارتند از:

• تعداد دفعات قطع (Trip): هر بار که کلید در اثر اتصال کوتاه یا اضافه‌بار عمل می‌کند، قوس الکتریکی ایجاد می‌شود که پیامد آن استهلاک کنتاکت‌های داخلی و ضعیف شدن فنر مکانیزم است.
• شرایط محیطی: نصب کلید در محیط‌هایی با رطوبت بالا، گرد و غبار شدید یا دمای غیرمتعارف، فرآیند اکسیداسیون و فرسودگی قطعات پلاستیکی و فلزی را افزایش می‌دهد.
• کیفیت ساخت: برندهای معتبر از مواد اولیه‌ی باکیفیتی در ساخت قطعات حساس داخلی (مثل بخش تشخیص حرارت و جرقه‎‌گیر) استفاده می‌کنند. همین موضوع باعث می‌شود فیوز در طول سال‌ها دقت خودش را از دست ندهد و همیشه به‌موقع و درست عمل کند.

• بهترین مارک کلید مینیاتوری کدام است؟

*توصیه فنی: اگر فیوز مینیاتوری شما بیش از ۱۰ سال کار کرده است، حتی اگر در ظاهر سالم به نظر می‌رسد، به‌صورت دوره‌ای آن را بررسی و تست کنید. چون فرسودگی قطعات داخلی ممکن است، باعث اضافه‌بار یا اتصال کوتاه شود.

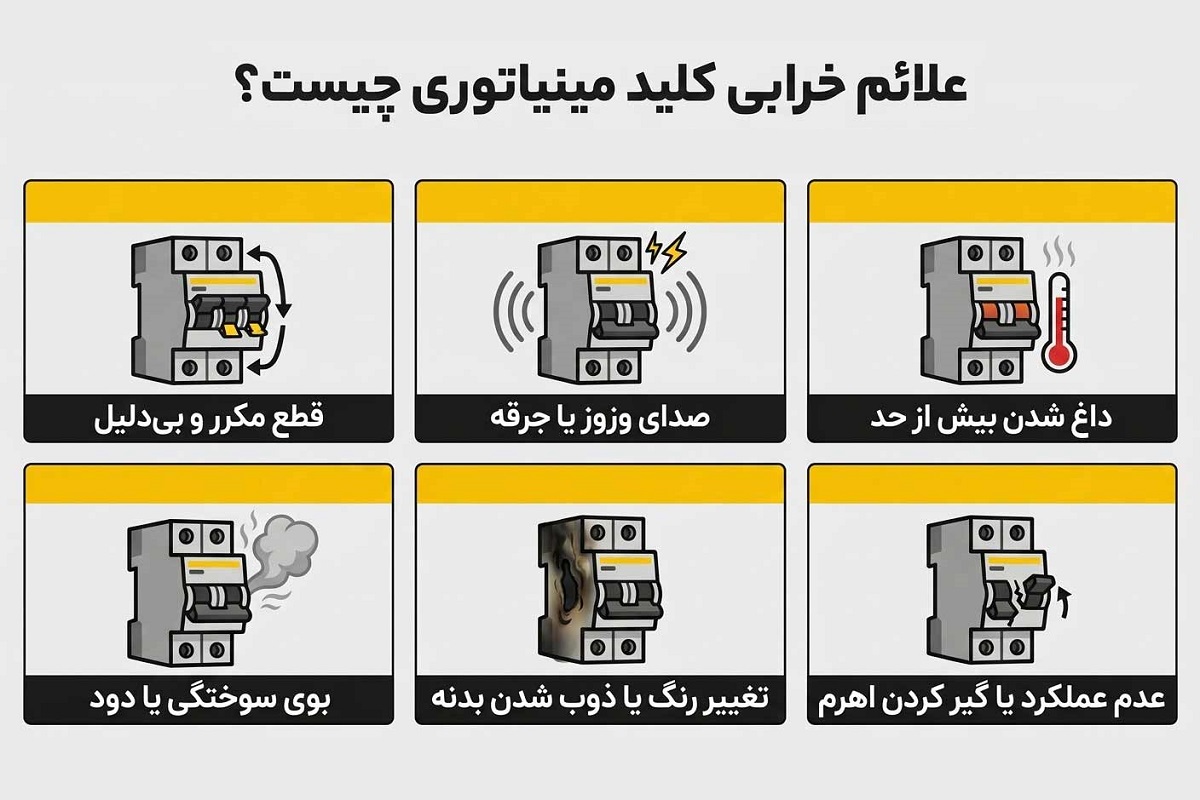

علائم خرابی کلید مینیاتوری چیست؟

کلیدهای مینیاتوری نیز مانند سایر تجهیزات حفاظتی، به مرور زمان یا بر اثر عوامل مختلف دچار مشکل می‌شوند. شناسایی به‌موقع این نشانه‌ها، نقش مهمی در حفظ ایمنی مدار و جلوگیری از بروز مشکلات جدی‌تر در سیستم برق دارد. مهم‌ترین علائم خرابی فیوز مینیاتوری عبارتند از:

1. قطع مکرر و بی‌دلیل مدار

گاهی اوقات کلید مینیاتوری بدون این که اضافه‌بار یا اتصال کوتاهی در مدار وجود داشته باشد، پشت‌سرهم عمل می‌کند و دائم برق را قطع می‌کند. معمولا قطع بی‌دلیل و مکرر مدار ناشی از حساس شدن کلید به‌مرور زمان و بر اثر استهلاک است. همچنین، خرابی یا فرسودگی مکانیزم داخلی و همخوان نبودن آمپر نامی و تیپ (B/C/D) کلید با شرایط مدار از جمله علل قطع مکرر و بی‌دلیل مدار است.

• چند نوع کلید مینیاتوری داریم؟ معرفی انواع فیوز MCB

در برخی موارد هم کیفیت ساخت پایین، شل بودن اتصالات و گرم شدن ترمینال‌ها باعث تریپ کردن مدار زودتر از حد معمول می‌شود. برای جلوگیری از تکرار این مشکل، باید ظرفیت و تیپ کلید با جریان واقعی مصرف‌کننده‌ها مطابقت داشته باشد.

2. صدای وزوز یا جرقه‌زدن از فیوز مینیاتوری

شنیدن صدای وزوز یا جرقه زدن فیوز مینیاتوری، یکی از نشانه‌های مهم معیوب بودن این قطعه است که باید جدی گرفته شود. این اتفاق به دلیل شل شدن ترمینال‌ها، فرسودگی کنتاکت‌های داخلی کلید و نقص فنی فیوز رخ می‌دهد. در صورت مشاهده این ایراد، ابتدا برق مدار را قطع کنید و سپس اتصالات فیوز را مورد بررسی قرار دهید و اگر ترمینالی شل شده است، آن را سفت کنید. چون احتمال آسیب به سیم‌کشی و خطر آتش‌سوزی وجود دارد.

3. داغ شدن بیش از حد کلید مینیاتوری

داغ شدن بیش از حد کلید مینیاتوری معمولاً نشانه وجود اشکال در مسیر عبور جریان یا عملکرد داخلی کلید است. این وضعیت بر اثر اضافه‌بار مداوم، شل بودن اتصالات، انتخاب نامناسب آمپراژ یا تیپ کلید و همچنین فرسودگی کنتاکت‌های داخلی ایجاد می‌شود. چون در این شرایط، مقاومت الکتریکی در محل اتصال یا داخل کلید افزایش پیدا می‌کند و همین موضوع، تولید حرارت غیرعادی را در پی دارد. ادامه‌دار شدن این ایراد، منجر به کاهش کارایی حفاظتی کلید، آسیب به سیم‌کشی، تغییر شکل بدنه و حتی افزایش خطر جرقه یا آتش‌سوزی خواهد شد.

4. بوی سوختگی یا مشاهده دود از جعبه فیوز

یکی از خطرناک‌ترین علائم خرابی کلید مینیاتوری، استشمام بوی سوختگی یا مشاهده دود از جعبه فیوز است. این وضعیت نشان‌دهنده یک بحران در سیستم برق است و به‌هیچ‌عنوان نباید نادیده گرفته شود. چون به معنای ذوب شدن عایق سیم‌ها یا بدنه پلاستیکی کلید بر اثر حرارت بسیار بالا است.

این اتفاق عمدتاً ناشی از «تولید گرمای شدید» است و به دلایل زیر رخ می‌دهد:

• اتصالات سست و شل: اگر پیچ‌های ترمینال به‌خوبی سفت نشده باشند، در محل اتصال جرقه (آرک) ایجاد می‌شود و دما به‌سرعت بالا می‌رود.
• عبور جریان بیش از حد: افزایش فشار بار روی مداری که فیوز آن ضعیف یا غیراستاندارد است، باعث داغ شدن قطعات داخلی می‌شود.
• استفاده از فیوزهای تقلبی: کلیدهای بی‌کیفیت توانایی مدیریت قوس الکتریکی را ندارند و در اولین فشار جدی، دچار سوختگی بدنه می‌شوند.

5. تغییر رنگ یا ذوب شدن بدنه کلید مینیاتوری

اگر روی بدنه فیوز مینیاتوری آثار تغییر رنگ (زرد یا سیاه شدن) یا ذوب‌شدگی وجود داشته باشد، یعنی کلید سوخته است و دیگر هیچ کارایی ایمنی ندارد. این تغییر شکل معمولا به دلیل گرمای غیرعادی رخ می‌دهد. علل اصلی تغییر رنگ یا ذوب شدن بدنه کلید مینیاتوری شامل موارد زیر است:

• اتصالات سست: شل بودن پیچ‌های ترمینال باعث ایجاد قوس الکتریکی (جرقه) و تولید گرمای شدید در محل اتصال می‌شود.
• جریان بیش از حد: عبور جریان بالاتر از ظرفیت فیوز، به ‌مرور زمان بدنه پلاستیکی را ذوب می‌کند.
• کیفیت پایین: استفاده از کلیدهای غیراستاندارد که در برابر گرما مقاومت ندارند و سریع ذوب می‌شوند.

6. عدم عملکرد فیوز مینیاتوری

عدم عملکرد فیوز مینیاتوری یعنی کلید در زمان لازم، مدار را قطع نمی‌کند و نشانه‌ای از خرابی مکانیزم داخلی، فرسودگی کنتاکت‌ها، نصب نادرست و انتخاب نامناسب آمپراژ است. موارد زیر رایج‌ترین نشانه‌های عدم عمل کرد فیوز مینیاتوری است:

• عمل نکردن فیوز در زمان اضافه‌بار یا اتصال کوتاه: اگر در شرایطی که جریان از حد مجاز عبور می‌کند، فیوز مینیاتوری مدار را قطع نکند، نشان‌دهنده خرابی مکانیزم داخلی یا فرسودگی کنتاکت‌های آن است.
• برقدار ماندن مدار با وجود قرار داشتن کلید روی حالت OFF: در صورتی که اهرم فیوز در وضعیت قطع قرار داشته باشد اما همچنان جریان برق در مدار برقرار بماند، احتمال وجود نقص داخلی یا چسبیدن کنتاکت‌ها وجود دارد.
• داغ شدن یا ایجاد بوی سوختگی بدون عملکرد حفاظتی: اگر فیوز مینیاتوری بدون آن‌که تریپ کند، بیش از حد داغ شود یا از آن بوی سوختگی به مشام برسد، امکان اشکال در اتصالات، کنتاکت‌ها یا اجزای داخلی وجود دارد.
• اختلال در حرکت اهرم کلید: شل بودن، گیر کردن یا بازگشت خودبه‌خود اهرم به حالت قبلی، از نشانه‌هایی است که به خرابی بخش مکانیکی یا مکانیزم قطع و وصل داخلی فیوز ارتباط دارد.
• قرار نگرفتن صحیح کلید در وضعیت وصل یا قطع: اگر اهرم فیوز به‌طور کامل روی حالت روشن یا خاموش ثابت نشود، این مسئله ناشی از آسیب‌دیدگی قطعات داخلی یا تغییر شکل بدنه بر اثر حرارت است.
• مشاهده نتیجه غیرعادی در تست مولتی‌متر: اگر هنگام تست پیوستگی، در حالت ON اتصال برقرار نباشد یا در حالت OFF همچنان پیوستگی دیده شود، احتمال خرابی فیوز مینیاتوری بسیار زیاد است.

انواع کلید مینیاتوری

مشاهده همه

•
  کلید مینیاتوری 2 آمپر تک فاز AC الکترو کاوه کد 2A-6KA-1P
  417,100 تومان
•
  کلید مینیاتوری 4 آمپر تک فاز AC الکترو کاوه کد 4A-6KA-1P
  417,100 تومان
•
  کلید مینیاتوری 6 آمپر تک فاز AC الکترو کاوه کد 6A-6KA-1P
  373,400 تومان
•
  کلید مینیاتوری 10 آمپر تک فاز AC الکترو کاوه کد 10A-6KA-1P
  373,400 تومان

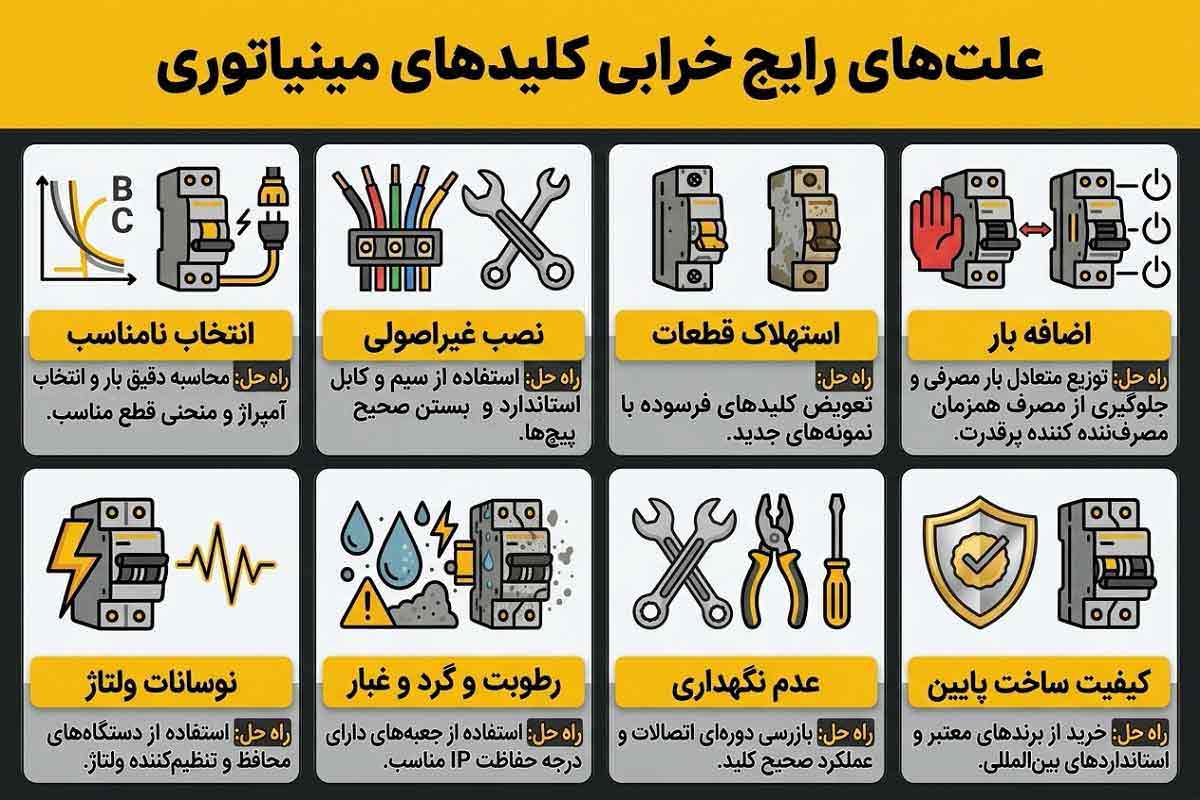

علت‌های رایج خرابی کلیدهای مینیاتوری

کلیدهای مینیاتوری ممکن به دلایل مختلفی دچار اختلال یا خرابی می‌شوند. آشنایی با علت‌های رایج خرابی کلیدهای مینیاتوری، از بروز خطرات برقی جلوگیری می‌کند و عمر مفید سیستم را افزایش می‌دهد.

1. انتخاب نامناسب

انتخاب فیوز مینیاتوری با آمپراژ نامتناسب، یکی از علت‌های خرابی آن است. در صورتی که جریان نامی کلید با سطح مقطع سیم‌کشی و بار مصرفی مدار همخوانی نداشته باشد، کلید در برابر اضافه بارهای جزئی واکنش نشان نمی‌دهد یا دچار تریپ‌های کاذب مکرر می‌شود.

راه حل: برای انتخاب صحیح، باید از جدول توان مصرفی لوازم برقی، مجموع توان آن‌ها (Load Calculation) محاسبه شود و کلیدی با آمپر و منحنی قطع (B یا C) متناسب با آن در مدار قرار بگیرد.

جدول انتخاب کلید مینیاتوری با آمپر و منحنی قطع مناسب

• آموزش کامل انتخاب فیوز مینیاتوری را در مقاله “روش انتخاب کلید مینیاتوری برای خانه و ساختمان” بخوانید.

2. نصب نادرست

اقدامات زیر موجب نصب غیراصولی کلید مینیاتوری می‌شود که پیامد آن افزایش مقاومت تماسی است. سپس این مقاومت مازاد، طبق قانون ژول حرارت شدیدی تولید می‌کند که منجر به ایجاد قوس الکتریکی (Arc)، ذوب شدن بدنه عایق و اکسیداسیون کنتاکت‌ها می‌شود.

• شل یا بیش از حد سفت بستن پیچ‌های ترمینال
•  استفاده از هادی‌هایی با سطح مقطع نامنطبق با جریان نامی
• عدم استفاده از سرسیم (Ferrule) استاندارد

راه حل: برای اتصال صحیح کلید مینیاتوری، باید با استفاده از جدول محاسبه سطح مقطع سیم و کابل، سیم و کابل با سطح مقطع مناسب، سرسیم استاندارد و گشتاور سفت‌کردن پیچ مطابق کاتالوگ سازنده استفاده شود.

3. مشکلات داخلی کلید

با گذشت زمان و تکرار دفعات قطع و وصل، اجزای داخلی کلید مینیاتوری مثل مکانیزم قطع ‌و‌ وصل، کنتاکت‌ها و واحد حرارتی (بی‌متال) به‌تدریج فرسوده می‌شوند و دقت و عملکرد کلید کاهش پیدا می‌کند. از طرفی، در کلیدهای غیراستاندارد و بی‌کیفیت، به دلیل مواد اولیه نامناسب احتمال خرابی زودهنگام به‌مراتب بیشتر است.

راه‌حل: در صورت فرسودگی یا کیفیت پایین کلید مینیاتوری، بهترین راه تعویض آن با یک کلید استاندارد و متناسب با مشخصات مدار است.

4. اضافه بار

اضافه بار زمانی رخ می‌دهد که جریان عبوری مدار، بیشتر از جریان نامی کلید مینیاتوری باشد. روشن کردن هم‌زمان چندین مصرف‌کننده پرمصرف یا اتصال دستگاه‌هایی با توان بالا به یک پریز مشترک، باعث داغ شدن تدریجی بی‌متال (تیغه حرارتی) داخل کلید می‌شود. سپس کلید برای جلوگیری از آسیب به سیم‌کشی، مدار را قطع می‌کند. تکرار این حالت، عمر مفید کلید مینیاتوری را به شدت کاهش می‌دهد.

راه‌حل: با توزیع صحیح بار، پرهیز از روشن کردن هم‌زمان وسایل پرمصرف و انتخاب کلید مینیاتوری متناسب با جریان مدار، امکان جلوگیری از اضافه‌بار وجود دارد.

5. نوسانات برقی

نوسان شدید ولتاژ و شوک‌های جریانی ناگهانی، باعث ایجاد تنش‌های الکترودینامیکی و حرارتی شدید روی کنتاکت‌های  کلید مینیاتوری می‌شود. در نتیجه استهلاک آن را به شدت افزایش می‌دهد. در واقع، هنگامی که کلید به‌شکل مداوم در معرض جهش‌های ولتاژی (مانند پدیده‌های گذرا یا صاعقه) باشد، عایق‌های داخلی و نقاط اتصال ذوب می‌شوند.

راه‌حل: جهت حفاظت از مدار و کلید مینیاتوری در برابر نوسانات شدید، استفاده از رله کنترل ولتاژ (در تابلو برق) و تجهیزات حفاظتی مانند برق‌گیر (SPD) الزامی است.

6. رطوبت و گرد و غبار

وجود رطوبت در محیط نصب کلید مینیاتوری منجر به خوردگی اتصالات و ترمینال‌های الکتریکی می‌شود و مقاومت اتصال را افزایش می‌دهد که نتیجه آن کاهش راندمان کلید است. علاوه بر این، تجمع گرد و غبار و ذرات معلق، روی اجزای داخلی کلید و سطوح عایقی، مانع عملکرد صحیح اهرم قطع و وصل می‌شود.

راه‌حل: برای محافظت از کلید مینیاتوری در برابر رطوبت و آلودگی‌های محیطی، باید از محفظه‌های ضدآب و ضدغبار (با درجه حفاظت IP مناسب) استفاده شود. همچنین بازرسی و نظافت دوره‌ای تابلو برق و کلیدها از خراب شدن کلید جلوگیری خواهد کرد.

7. عدم نگهداری

اگر کلیدهای مینیاتوری به‌صورت دوره‌ای بازبینی و سرویس نشوند، مشکلاتی مثل شل شدن اتصالات، داغ شدن ترمینال‌ها و افت عملکرد قطع به‌مرور ایجاد می‌شود که نتیجه آن خرابی زودهنگام کلید است.

راه‌حل: با بازدید منظم تابلو و کنترل اتصالات و عملکرد کلید در بازه‌های زمانی مشخص، از خرابی زودرس جلوگیری می‌شود.

8. کیفیت ساخت ضعیف یا قطعات غیراستاندارد

کیفیت پایین مواد اولیه و ساخت غیراستاندارد قطعات داخلی، از مهم‌ترین عوامل خرابی کلید مینیاتوری است. در این حالت، کنتاکت‌ها (تیغه‌های اتصال) به‌درستی درگیر نمی‌شوند یا بر اثر حرارت، جرقه یا تکرار قطع ‌و ‌وصل به‌تدریج دچار فرسایش و تغییر شکل می‌شوند. این موضوع باعث افزایش مقاومت اتصال، داغ‌شدن و عملکرد ناپایدار کلید خواهد شد.

راه‌حل: برای جلوگیری از این نوع خرابی، باید از کلید مینیاتوری استاندارد، دارای گواهی کیفیت و از برندهای معتبر استفاده شود.

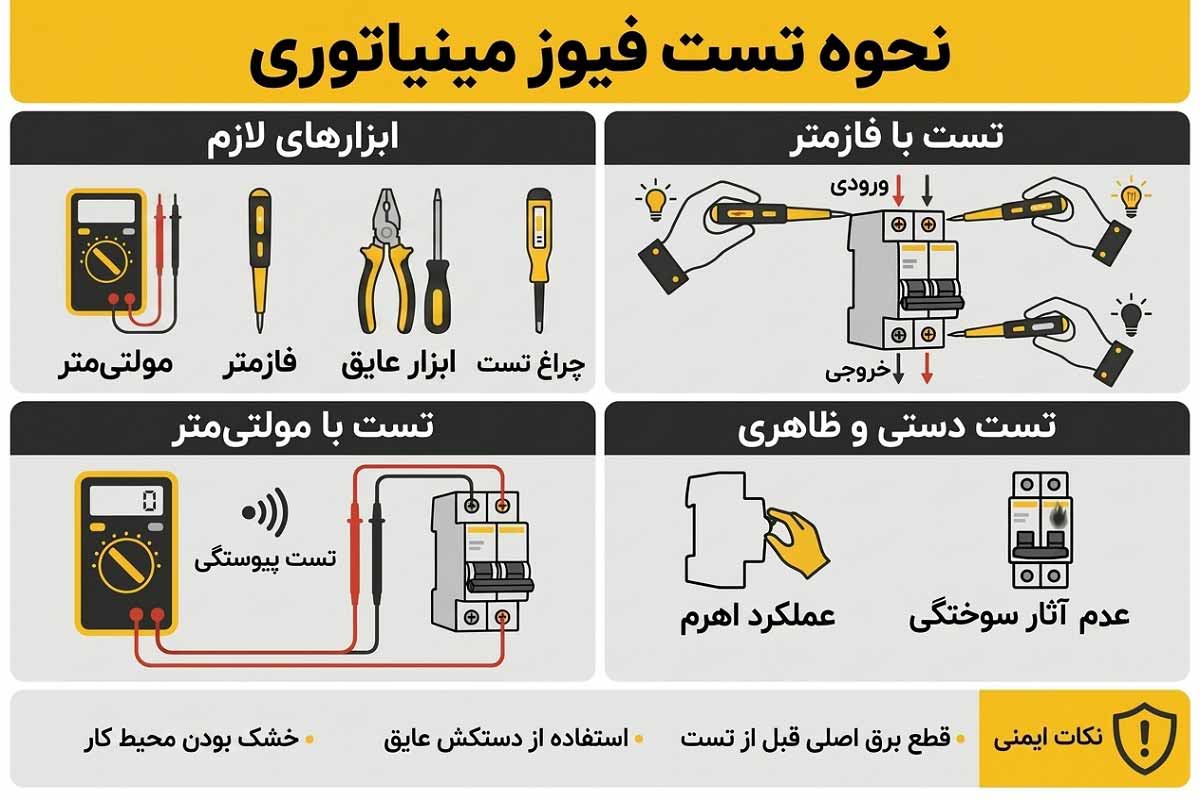

نحوه تست فیوز مینیاتوری

برای ارزیابی وضعیت کلید مینیاتوری (MCB)، روش‌های مختلفی وجود دارد. انتخاب نوع روش به دقت مورد نیاز و ابزارهای در دسترس، وابسته است. ابزارهای لازم برای تست عبارتند از:

• مولتی‌متر (Multimeter): ابزار ضروری برای اندازه‌گیری ولتاژ، جریان، مقاومت و تست پیوستگی مدار است.
• فازمتر (Voltage Tester/Phase Tester): ابزاری ساده برای تشخیص وجود یا عدم وجود برق در یک نقطه است.
• دستگاه تست عملکرد کلید مینیاتوری (MCB Tester): (اختیاری، برای تست‌های تخصصی) دستگاهی حرفه‌ای که پارامترهای دقیق عملکردی کلید را می‌سنجد.
• دستکش عایق و ابزار عایق‌بندی شده: برای حفظ ایمنی در هنگام کار با برق استفاده می‌شود.
• پیچ‌گوشتی: از پیچ‌گوشتی برای باز کردن درب جعبه فیوز، دسترسی به محل نصب و جدا کردن کلید مینیاتوری از مدار استفاده می‌شود. برای افزایش ایمنی، بهتر است از پیچ‌گوشتی عایق‌دار استفاده شود.
• چراغ تست: چراغ تست ابزاری ساده و کاربردی برای بررسی وجود برق در مدار است. در واقع به‌صورت اولیه نشان می‌دهد که آیا جریان الکتریکی از فیوز مینیاتوری عبور می‌کند یا خیر.

تست خرابی فیوز مینیاتوری با فازمتر

توجه: تست با فازمتر در حالت وصل بودن برق انجام می‌شود. اگر تجربه کافی در کار با برق ندارید، این روش را انجام ندهید و از برق‌کار متخصص کمک بگیرید.

1. رعایت ایمنی: پیش از شروع، از خشک بودن دست‌ها و محیط کار مطمئن شوید و از ابزار عایق‌دار استفاده کنید. از تماس مستقیم با بخش‌های برقدار خودداری نمایید.
2. دسترسی به فیوز مینیاتوری: درب تابلو برق را باز کنید و کلید مینیاتوری (MCB) موردنظر را پیدا کنید.
3. بررسی وضعیت ظاهری: قبل از تست، ظاهر فیوز را مورد بررسی قرار دهید. نشانه‌هایی مثل تغییر رنگ، بوی سوختگی، آثار حرارت یا دفرمه شدن بدنه علامت خرابی یا آسیب‌دیدگی است.
4. تست پایانه ورودی (بالایی): فازمتر را به ترمینال ورودی فیوز (معمولاً قسمت بالایی) نزدیک یا متصل کنید. اگر فازمتر روشن شد، یعنی برق تا ورودی فیوز رسیده است.
5. تست پایانه خروجی (پایینی): سپس فازمتر را روی ترمینال خروجی فیوز (معمولاً قسمت پایینی) قرار دهید. اگر در این قسمت هم فازمتر روشن شد، یعنی جریان از فیوز عبور می‌کند و احتمالاً فیوز سالم است. اما اگر فازمتر در خروجی روشن نشد (در حالی که ورودی روشن می‌شود)، احتمال قطع شدن مسیر داخلی فیوز یا خرابی کلید وجود دارد.
6. نکته مهم: روشن شدن فازمتر در خروجی به‌تنهایی سلامت کامل فیوز را تضمین نمی‌کند، زیرا فازمتر فقط وجود فاز را نشان می‌دهد و عملکرد حفاظتی فیوز (اضافه‌بار یا اتصال کوتاه) را بررسی نمی‌کند. ممکن است نول قطع باشد، مدار زیر بار نباشد یا فیوز نیم سوز باشد.
7. اقدام بعدی: اگر در خروجی فاز وجود نداشت و از سالم بودن مدار اطمینان دارید، باید کلید مینیاتوری را با نمونه‌ای جدید که از نظر آمپراژ، تیپ (منحنی عملکرد) و قدرت قطع مشابه است، تعویض کنید.

نحوه تست فیوز مینیاتوری با مولتی‌متر

استفاده از مولتی‌متر یکی از دقیق‌ترین و قابل اعتمادترین روش‌ها برای بررسی سلامت و عملکرد فیوز مینیاتوری (MCB) است. چون این ابزار به شما امکان می‌دهد تا پیوستگی مسیر جریان در فیوز را اندازه‌گیری کنید و از سالم بودن یا معیوب بودن آن مطمئن شوید.

1. آماده‌سازی مولتی‌متر

مولتی‌متر خود را بردارید و آن را در حالت حالت اندازه‌گیری مقاومت (اهم‌سنجی) قرار دهید. حالت پیوستگی برای این تست بسیار مناسب است زیرا علاوه بر نمایش مقاومت، در صورت اتصال کامل، بوق می‌زند.

2. ایمن‌سازی فیوز

حتماً برق اصلی مدار را قطع کنید. این مرحله برای جلوگیری از هرگونه خطر برق‌گرفتگی یا آسیب به مولتی‌متر اهمیت دارد. سپس فیوز مینیاتوری مورد نظر را در تابلو برق پیدا کنید.

3. اتصال پراب‌های مولتی‌متر

دو سر پراب مولتی‌متر (معمولاً یکی قرمز و دیگری سیاه) را به دو سر (ترمینال ورودی و خروجی) فیوز مینیاتوری متصل کنید. مطمئن شوید که پراب‌ها تماس محکمی با پایانه‌های فلزی فیوز برقرار کنند.

تفسیر نتایج

اگر فیوز سالم باشد:

• در حالت اهم‌سنجی، مولتی‌متر مقدار مقاومت بسیار ناچیز (نزدیک به صفر اهم) را نمایش می‌دهد.
• در حالت تست پیوستگی، مولتی‌متر بوق می‌زند و نشان می‌دهد که مسیر جریان پیوسته است.

اگر فیوز خراب باشد:

• در حالت اهم‌سنجی، مولتی‌متر یک عدد بسیار بالا (مقدار “OL” به معنی Over Limit یا بی‌نهایت) را نشان می‌دهد.
• در حالت تست پیوستگی، مولتی‌متر بوق نمی‌زند و نشان می‌دهد که مسیر جریان قطع شده است.

توجه: تست اهم فقط زمانی معتبر است که فیوز در حالت ON قرار داشته و تریپ نکرده باشد.

تست فیوز مینیاتوری به روش دستی

اگر به ابزارهای تست الکتریکی مثل مولتی‌متر یا چراغ تست دسترسی ندارید، با استفاده از روش دستی، وضعیت کلی فیوز مینیاتوری (MCB) را مورد بررسی قرار دهید. این روش دقت تست‌های تخصصی را ندارد، اما برای تشخیص نشانه‌های واضح خرابی مفید است.

1. قطع برق و ایمن‌سازی

قبل از هر کاری، برق اصلی تابلو یا مدار را قطع کنید و از بی‌برق بودن مدار مطمئن شوید. سپس درب تابلو برق را باز کنید.

2. خارج کردن فیوز از جایگاه

در صورت امکان، فیوز مینیاتوری را از محل نصب خارج کنید تا بررسی دقیق‌تری انجام شود. (اگر تجربه کافی ندارید، این مرحله را به برق‌کار بسپارید.)

3. بررسی ظاهری بدنه و اهرم

ظاهر فیوز را با دقت بررسی کنید. نشانه‌های رایج خرابی شامل موارد زیر است:

• تغییر رنگ بدنه یا زردشدگی یا سیاه‌شدگی
• آثار سوختگی یا بوی سوختگی
• ترک‌خوردگی، ذوب‌شدگی یا تغییر شکل بدنه
• خرابی یا لق بودن غیرعادی اهرم (گیرکردن، نچرخیدن روان، یا تغییر شکل)

4. تست عملکرد مکانیکی اهرم

اهرم فیوز را چند بار بین حالت ON/OFF جابه‌جا کنید. اگر اهرم گیر می‌کند، شُل است یا درست در جای خود قفل نمی‌شود، احتمال خرابی مکانیزم داخلی وجود دارد.

5. توجه به قطع مکرر پس از وصل کردن

اگر پس از نصب مجدد و وصل کردن مدار، فیوز بلافاصله یا خیلی سریع دوباره قطع می‌کند، دو حالت وجود دارد:

• مشکل از بار یا سیم‌کشی مدار (اتصال کوتاه، اضافه‌بار، نشتی جریان و…)
• خرابی داخلی خود فیوز مینیاتوری

نکات ایمنی در تست فیوز مینیاتوری

1. پیش از تست فیوز مینیاتوری باید برق اصلی را به‌طور کامل قطع کنید و با استفاده از ابزار مناسب از بی‌برق بودن مدار مطمئن شوید.
2. در زمان انجام تست، استفاده از ابزار عایق‌دار و سالم اهمیت زیادی دارد تا خطر برق‌گرفتگی کاهش پیدا کند.
3. برای حفظ ایمنی بیشتر، دست‌ها و محیط کار باید کاملاً خشک باشند و از انجام تست در شرایط مرطوب خودداری شود.
4. استفاده از دستکش عایق، کفش ایمنی و سایر تجهیزات حفاظت فردی، ایمنی کار را تا حد زیادی افزایش می‌دهد.
5. در هنگام بررسی فیوز، نباید به‌صورت مستقیم با بخش‌های برقدار یا اتصالات داخلی تماس پیدا کنید.
6. اگر از مولتی‌متر استفاده می‌کنید، لازم است پیش از شروع، دستگاه را روی حالت مناسب تنظیم کنید تا نتیجه اندازه‌گیری دقیق باشد.
7. تست اهم یا پیوستگی باید فقط زمانی انجام شود که مدار کاملاً بی‌برق باشد، زیرا در غیر این صورت ممکن است به دستگاه یا فرد آسیب برسد.
8. هنگام تست باید دقت کنید که پراب‌ها یا ابزار فلزی باعث ایجاد اتصال کوتاه در مدار نشوند.
9. در صورت مشاهده علائمی مانند سوختگی، بوی غیرعادی، تغییر رنگ یا داغ شدن بیش از حد، باید تست را متوقف نمایید و فیوز را با دقت بیشتری بررسی کنید.
10. در صورتی که فیوز معیوب است، باید آن را فقط با نمونه‌ای که از نظر جریان نامی، قدرت قطع و منحنی عملکرد هم مشخصات است، تعویض کنید.
11. اگر تجربه یا دانش کافی در زمینه برق ندارید، بهتر است انجام تست و بررسی فیوز مینیاتوری را به یک برق‌کار متخصص بسپارید.

تعمیر فیوز مینیاتوری امکان‌پذیر است؟

در پاسخ به این سؤال که آیا فیوز مینیاتوری قابل تعمیر است؟ باید گفت: خیر. کلیدهای مینیاتوری (MCB) در دسته تجهیزات حفاظتی یک‌بار مصرف (Non-repairable) قرار دارند و برای حفظ ایمنی مدار طراحی شده‌اند. از آنجایی که بدنه این کلیدها معمولاً به‌صورت پرس‌شده یا با پرچ‌های فولادی غیرقابل ‌بازگشت بسته می‌شود، باز کردن آن‌ها باعث از بین رفتن کالیبراسیون داخلی و افت شدید سطح ایمنی قطعه خواهد شد.

در ادامه، دلایل فنی عدم امکان تعمیر فیوز مینیاتوری و نکات کلیدی در مواجهه با خرابی آن را بررسی می‌کنیم:

• کالیبراسیون حساس داخلی: مکانیزم بی‌متال (برای تشخیص اضافه‌بار) و سیم‌پیچ مغناطیسی (برای تشخیص اتصال کوتاه) در کارخانه با دقت میلی‌ثانیه‌ای می‌شوند. هرگونه دستکاری دستی، این تنظیمات را به‌هم می‌زند و منجر به علت عمل نکردن فیوز مینیاتوری در مواقع بحرانی می‌شود که خطر آتش‌سوزی سیم‌کشی را افزایش می‌دهد.
• اتمام عمر مفید: هر قطعه الکتریکی دارای یک عمر مفید است و فیوز مینیاتوری معمولاً بین ۱۰ تا ۱۵ سال عمر مفید دارد. در واقع تعداد قطع و وصل تحت بار کلید مشخص شده است. پس از گذشت این زمان یا وقوع سوختن فیوز مینیاتوری در اثر قوس الکتریکی شدید، متریال داخلی (مانند کنتاکت‌ها و جرقه‌گیر) خاصیت خود را از دست می‌دهند.
• تغییرات فیزیکی غیرقابل بازگشت: وقتی می‌پرسید “چرا فیوز مینیاتوری می‌پره؟” گاهی علت پریدن فیوز، ذوب شدن بخش‌های پلاستیکی داخلی یا تغییر فرم فنرها است. در این حالت، حتی اگر کلید دوباره وصل شود، مقاومت داخلی آن افزایش پیدا می‌کند که علت پریدن فیوز بعد از چند دقیقه به‌صورت کاذب خواهد بود.

علت صدا دادن فیوز مینیاتوری چیست؟

شنیدن صدای نویز، وزوز (Buzzing) یا خش‌خش از داخل فیوز مینیاتوری، معمولاً نشانه بروز اختلال در مکانیزم داخلی یا افت کیفیت اتصالات است و نباید نادیده گرفته شود. یکی از مهم‌ترین دلایل این وضعیت، شل بودن اتصالات در ترمینال‌های ورودی یا خروجی کلید است. این مشکل با کاهش سطح تماس الکتریکی، مقاومت موضعی را بالا می‌برد و در نتیجه، به دلیل بروز اثر ژول، دمای نقطه اتصال افزایش پیدا می‌کند.

از دیدگاه ساختاری، فرسودگی اجزای داخلی مانند اکسید شدن کنتاکت‌ها، خستگی فنرهای نگهدارنده یا آسیب‌دیدگی مکانیزم بی‌متال، مانع برقراری یک اتصال یکنواخت و پایدار می‌شود. این ناپایداری‌ منجر به ایجاد جرقه در نقاط تماس یا همان Arcing خواهد شد. این پدیده‌ به مرور زمان باعث افت عملکرد، آسیب به ساختار داخلی و در نهایت تخریب زودهنگام فیوز مینیاتوری خواهد شد.

علت عمل نکردن فیوز مینیاتوری چیست؟

1. نصب نادرست فیوز در پایه: قرارگیری غیر اصولی فیوز در هولدر یا محکم نشدن آن، موجب قطع و وصل نامطمئن و عملکرد ناپایدار مدار می‌شود.
2. عدم تطابق مشخصات نامی فیوز: انتخاب فیوز با جریان نامی یا ولتاژ نامی نامناسب، باعث اختلال در عملکرد حفاظتی آن می‌شود.
3. بارگذاری بیش از حد مدار: عبور جریان بالاتر از ظرفیت مجاز، باعث داغ‌ شدن مدار و کاهش کارایی فیوز در حفاظت از تجهیزات می‌شود.
4. بروز اتصال کوتاه در مدار: اتصال کوتاه، جریان بسیار بالایی ایجاد می‌کند و در صورت تکرار یا شدت زیاد، به فیوز و اجزای مدار آسیب می‌زند.
5. عدم تعویض و بازبینی دوره‌ای: بررسی نکردن وضعیت فیوز و تعویض نکردن آن در زمان مناسب، احتمال خرابی و از کار افتادن عملکرد حفاظتی را افزایش می‌دهد.
6. فرسودگی و پایان عمر مفید فیوز: فیوزها با گذشت زمان دچار افت کیفیت و کاهش دقت عملکرد می‌شوند و در نتیجه ممکن است به‌درستی عمل نکنند.

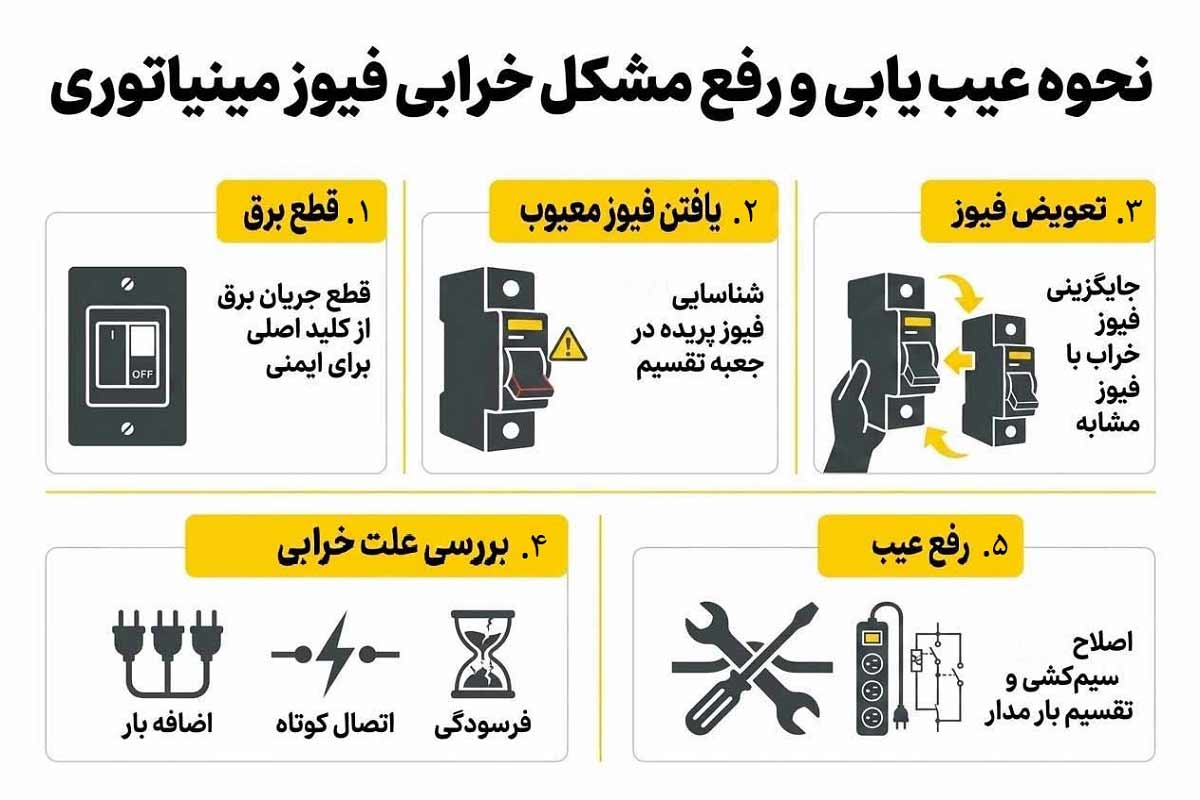

نحوه عیب یابی و رفع مشکل خرابی فیوز مینیاتوری

خرابی فیوز مینیاتوری منجر به قطع برق، آسیب به تجهیزات گران‌قیمت و حتی بروز حوادث ناگواری مانند آتش‌سوزی می‌شود. به همین دلیل در ادامه به‌صورت گام‌به‌گام نحوه عیب یابی و رفع مشکل خرابی فیوز مینیاتوری را بررسی می‌کنیم:

1. قطع برق

اولین و مهم‌ترین گام در عیب‌یابی کلید، قطع کامل منبع تغذیه است. پیش از هرگونه اقدامی، باید کلید اصلی تابلو یا جعبه فیوز را در وضعیت قطع قرار دهید تا از برق‌گرفتگی و ایجاد قوس الکتریکی جلوگیری شود.

2. یافتن فیوز معیوب

پس از ایمن کردن مدار، باید فیوزی را که دچار خطا شده است، شناسایی کنید. در بسیاری از موارد، فیوز معیوب در وضعیت تریپ یا خاموش قرار دارد و این موضوع یکی از اولین علائم خرابی فیوز مینیاتوری است. در برخی مدل‌ها این وضعیت، با نشانگر مکانیکی یا پرچم هشدار مشخص می‌شود. اگر می‌پرسید چگونه بفهمیم فیوز سالم است؟ پاسخ این است که سالم بودن اهرم، نبود آثار داغ‌شدگی و تغییر رنگ بدنه به شما نشان می‌دهد که فیوز سالم است یا نه.

3. تعویض فیوز

بعد از اطمینان از خرابی کلید مینیاتوری، باید آن را با یک نمونه جدید و هم‌رده تعویض کنید؛ یعنی فیوز جایگزین باید از نظر جریان نامی (آمپراژ)، قدرت قطع و منحنی عملکرد دقیقاً با نمونه قبلی مطابقت داشته باشد. انتخاب نادرست فیوز مینیاتوری، باعث پریدن مکرر و بی‌دلیل فیوز می‌شود. حتی در شرایط خطا، به علت عمل نکردن فیوز مینیاتوری تبدیل خواهد شد.

فرآیند تعویض معمولاً شامل باز کردن محل نصب، خارج کردن کلید معیوب، نصب فیوز جدید و اطمینان از استقرار صحیح آن روی ریل و در مدار است.

4. بررسی علت خرابی

پس از تعویض فیوز، مهم‌ترین بخش کار شما آغاز می‌شود. اگر صرفاً فیوز تعویض شود اما علت اصلی برطرف نشود، احتمال تکرار خطا بسیار بالا خواهد بود. برای پاسخ به سؤال که چرا فیوز مینیاتوری می‌پره یا آیا فیوز مینیاتوری می‌پره، باید عوامل زیر بررسی شوند:

• اضافه‌بار: استفاده هم‌زمان از چند مصرف‌کننده یا به‌کارگیری تجهیزاتی با توان بالا، موجب عبور بیش از حد جریان می‌شود. این وضعیت یکی از رایج‌ترین پاسخ‌ها به سؤال علت پریدن فیوز مینیاتوری است.
• اتصال کوتاه: نقص در سیم‌کشی ساختمان، تجهیزات مصرف‌کننده یا عایق هادی‌ها یک علت اتصال کوتاه و عملکرد لحظه‌ای فیوز است.
• نوسانات و بی‌ثباتی شبکه: عدم وجود تجهیزات حفاظتی مناسب مانند محافظ برق، در برخی شرایط منجر به بروز تنش‌های الکتریکی و آسیب به مدار می‌شود.
• فرسودگی قطعه: کاهش کارایی اجزای داخلی در اثر استهلاک، حرارت، اکسیداسیون یا پایان عمر مفید فیوز مینیاتوری، در عملکرد نادرست آن تاثیر دارد.
• قطع با تأخیر: اگر این سؤال مطرح باشد که علت پریدن فیوز بعد از چند دقیقه چیست، معمولاً باید اضافه‌بار حرارتی، افزایش تدریجی جریان یا ضعف در اتصالات بررسی شود.

5. رفع عیب

پس از اینکه علت اصلی خرابی یا نقص در کلید مینیاتوری (MCB) مشخص شد، باید  اقدامات اصلاحی را انجام دهید. این اقدامات  شامل موارد زیر است:

• استفاده مجزای دستگاه‌ها: برای جلوگیری از اعمال بار اضافی به مدار، دستگاه‌های پرمصرف را به‌صورت جداگانه و در زمان‌های مختلف روشن کنید. این کار به توزیع بهتر بار و کاهش احتمال پریدن مکرر فیوز کمک می‌کند.
• رفع مشکلات سیم‌کشی: در صورتی که سیم‌کشی مدار دچار نقص، فرسودگی یا اتصالات نامناسب باشد، باید فوراً نسبت به تعمیر یا تعویض آن اقدام کنید. اتصالات ضعیف یا سیم‌های آسیب‌دیده می‌توانند باعث افت ولتاژ، گرم شدن بیش از حد و حتی اتصال کوتاه شوند.
• استفاده از محافظ برق: برای محافظت از دستگاه‌های حساس در برابر نوسانات ولتاژ یا قطعی‌های ناگهانی برق، استفاده از محافظ‌های برق مناسب توصیه می‌شود. این تجهیزات از آسیب دیدن وسایل گران‌قیمت جلوگیری می‌کنند.
• تعویض کلید مینیاتوری قدیمی یا معیوب: اگر کلید مینیاتوری دچار فرسودگی، سوختگی، یا نقص فنی شده باشد، تنها راه حل اصولی و ایمن، تعویض آن با یک نمونه جدید و با مشخصات فنی کاملاً یکسان است. همانطور که در قسمت بالا گفتیم، تعمیر فیوز مینیاتوری به هیچ عنوان نباید انجام شود.
