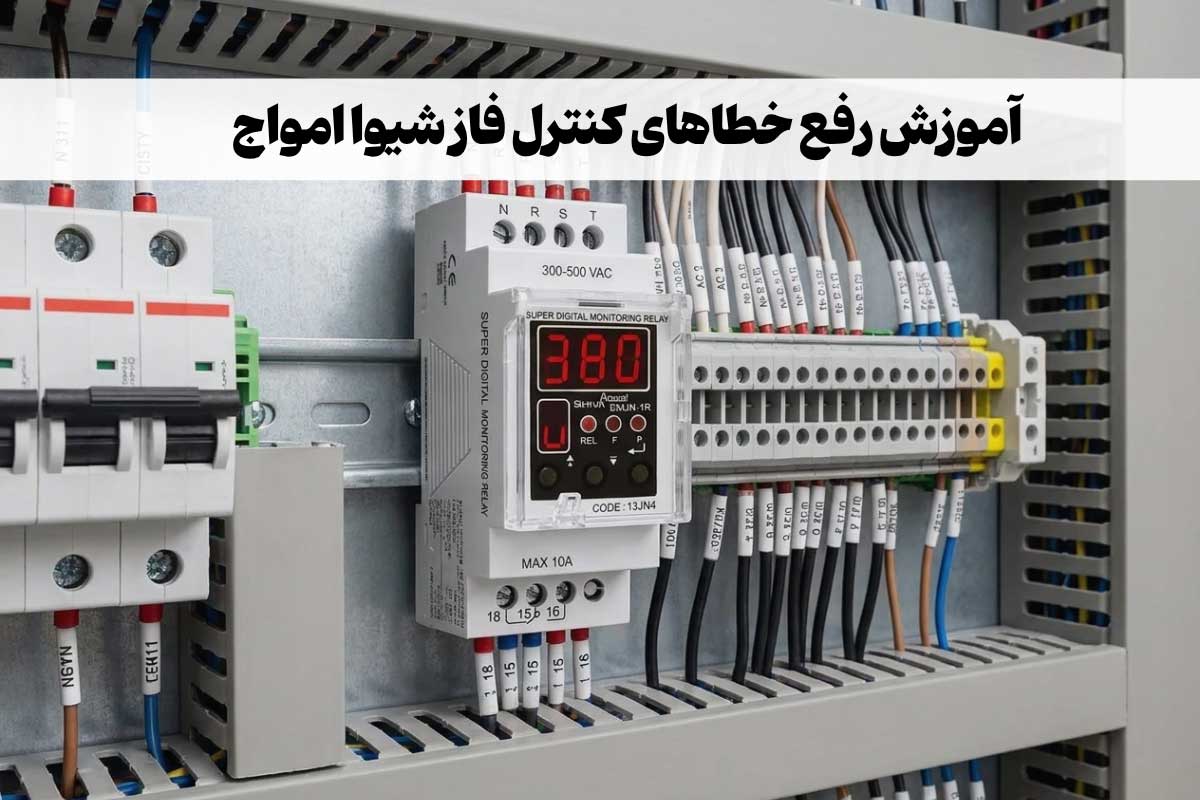

عیب‌یابی تخصصی و رفع خطاهای کنترل فاز شیوا امواج

الکتروموتورهای سه‌فاز در برابر نوسانات ولتاژ، دوفاز شدن و جابجایی فازها آسیب‌پذیری بالایی دارند و کوچک‌ترین اختلال در شبکه تغذیه موجب داغ شدن سیم‌پیچ‌ها و سوختن موتور می‌شود. رله کنترل فاز شیوا امواج به عنوان یک ابزار حفاظتی در تابلو برق صنعتی، با پایش پیوسته پارامترهای الکتریکی و قطع سریع مدار فرمان از بروز خسارت‌های سنگین جلوگیری می‌کند.

 شناخت دقیق خطاهای رله کنترل فاز شیوا امواج برای تکنسین‌های برق اهمیت بالایی دارد. زیرا پیام‌های خطای کنترل فاز شیوا امواج به‌طور مستقیم نوع عیب شبکه مانند افت ولتاژ، قطع فاز یا عدم تقارن را مشخص می‌کنند. در نتیجه مانع از صرف زمان طولانی برای آزمون و خطا یا تعویض اشتباه قطعات تابلو می‌شوند. به همین دلیل در ادامه، انواع خطاهای کنترل فاز شیوا امواج و روش‌های رفع آن‌ها را بررسی می‌کنیم.

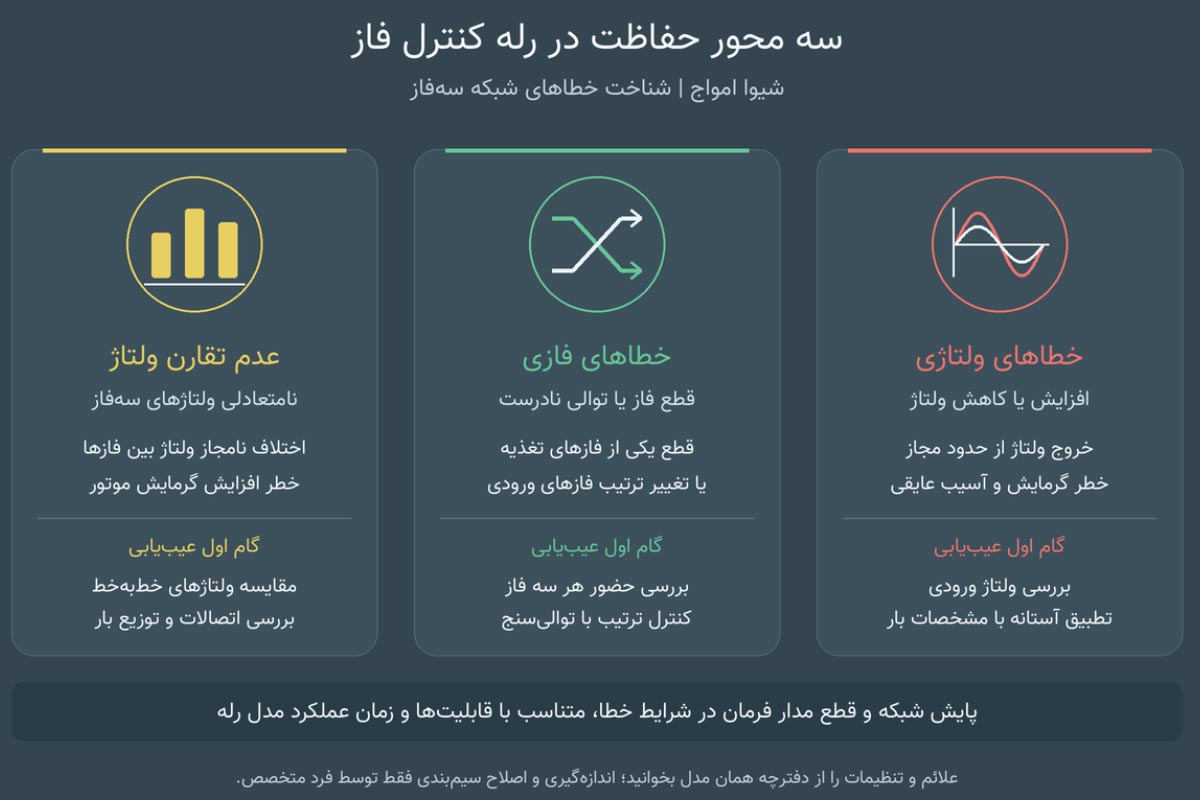

معرفی انواع خطاهای کنترل فاز شیوا امواج

رله کنترل فاز از برند شیوا امواج تمامی اختلالات شبکه تغذیه را در سه سطح حفاظتی متمایز تحلیل و پایش می‌کند. شناسایی دقیق این دسته‌بندی، نخستین گام در عیب‌یابی فنی تابلو برق است و از اتلاف زمان در فرآیند تعمیر و نگهداری جلوگیری می‌کند.

1. خطاهای ولتاژی (افزایش و کاهش ولتاژ)

کنترل فاز شیوا امواج سطح ولتاژ ورودی را به‌صورت پیوسته بررسی می‌کند. اگر ولتاژ از حد مجاز بالاتر یا از حد تعیین‌شده پایین‌تر برود، رله کنترل فاز مدار فرمان را قطع می‌کند. این نوع حفاظت، از صدمات حرارتی ناشی از ولتاژ غیرنرمال به عایق‌بندی سیم‌پیچ الکتروموتور پیشگیری خواهد کرد.

2. خطاهای فازی (قطع و جابجایی فاز)

 این خطاها بحرانی‌ترین وضعیت برای الکتروموتورهای سه‌فاز محسوب می‌شوند. دستگاه کنترل فاز شیوا امواج تداوم جریان در هر سه فاز و صحت توالی آن‌ها را بازبینی می‌کند. وقوع هرگونه وقفه در فازها (تک‌فاز شدن شبکه) یا تغییر غیرمجاز توالی فاز، منجر به قطع فوری مدار فرمان توسط این تجهیز می‌شود تا از سوختن موتور جلوگیری شود.

3. خطای عدم تقارن ولتاژ

 نابرابری ولتاژ بین فازها  موجب ایجاد جریان‌های گردابی ناهنجار و لرزش شدید در موتور می‌شود. رله کنترل فاز شیوا امواج، اختلاف ولتاژ بین فازها را پایش می‌کند و اگر این اختلاف از حد مجاز بیشتر شود، مدار فرمان را قطع می‌کند تا از داغ‌شدن و آسیب‌دیدن سیم‌پیچ‌های موتور جلوگیری شود.

جدول مرجع و راهنمای سریع عیب‌یابی رله کنترل فاز شیوا امواج

• مهم: این علائم مربوط به مدل‌های پرفروش کنترل فاز شیوا امواج هستند و ممکن است در سایر مدل‌های شیوا امواج متفاوت باشند. چراغ مشترک، علت دقیق خطا را مشخص نمی‌کند؛ پس برای تشخیص قطعی حتما به راهنمای مدل مراجعه کنید. اندازه‌گیری و اصلاح سیم‌بندی توسط برق‌کار و تغییر اتصالات پس از قطع ایمن برق انجام شود.

لیست کنترل فاز‌های شیوا امواج

مشاهده همه

•

  سوپر کنترل فاز بدون نول مدل SMB-5P کد 13B3 شیوا امواج

  2,777,200 تومان
•

  کنترل فاز – بار ۱ تا ۶۰ آمپر مدل LPF-60A کد 13F5 شیوا امواج

  3,399,900 تومان
•

  کنترل فاز با نول سری M مدل MR-4P کد 13M1 شیوا امواج

  2,777,200 تومان
•

  کنترل فاز بدون نول مدل MRB-2P کد 13B1 شیوا امواج

  2,201,800 تومان

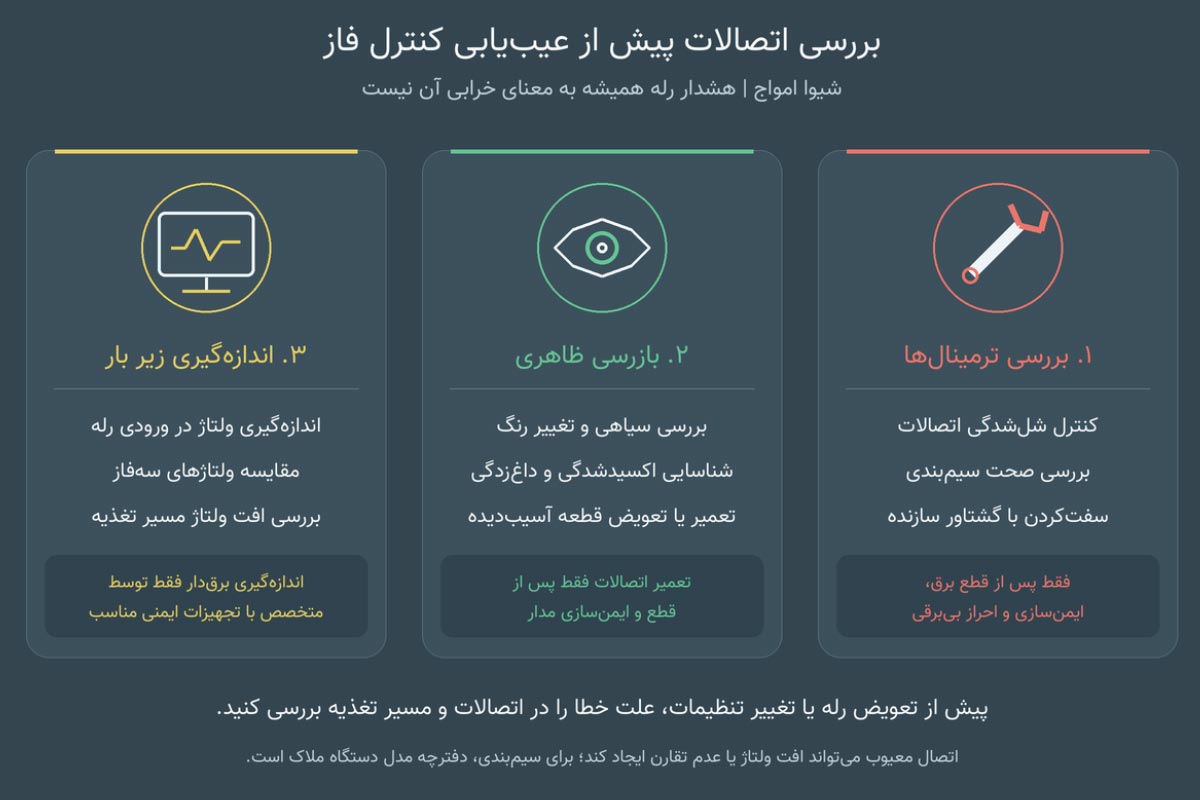

بررسی اتصالات پیش از عیب‌یابی رله کنترل فاز شیوا امواج

بسیاری از تکنسین‌ها پس از مشاهده کدهای خطا روی نمایشگر رله‌های دیجیتال یا روشن شدن نشانگرهای خطا در مدل‌های آنالوگ شیوا امواج، تصور می‌کنند که رله کنترل فاز دچار نقص فنی شده است. اما باید گفت که در برخی موارد، ریشه اصلی بروز خطا در کیفیت اتصالات تابلو برق است و ارتباطی به رله کنترل فاز ندارد.

مواردی مانند مقاومت تماسی ناشی از شل‌شدگی ترمینال‌ها، اکسیداسیون سرسیم‌ها یا ضعف اتصالات در کنتاکتور سه فاز، باعث ایجاد افت ولتاژ یا عدم تقارن در شبکه می‌شود. رله کنترل فاز شیوا امواج، به عنوان یک ابزار حفاظتی دقیق، به محض تشخیص این تغییرات، آن را به عنوان خطا شناسایی و برای حفاظت از الکتروموتور، مدار را قطع می‌کند. در واقع، رله شیوا امواج به وظیفه خود عمل کرده و کاملا سالم است، اما زیرساخت اتصالات دچار مشکل شده است.

در نتیجه پیش از هرگونه اقدام برای تعویض کنترل فاز یا تغییر در تنظیمات آن، حتما گام‌های زیر را به عنوان اولین مرحله عیب‌یابی اصولی اجرا کنید:

1. بررسی و محکم‌کردن ترمینال‌ها: در کنار بررسی صحت سیم‌بندی مطابق راهنمای نصب کنترل فاز، اتصالات ورودی رله، ترمینال‌های کنتاکتور و شینه‌ها را از نظر شل‌شدگی بررسی کنید. سفت‌کردن اتصالات را پس از قطع و ایمن‌سازی برق و با گشتاور توصیه‌شده سازنده انجام دهید.
2. بازرسی ظاهری اتصالات: تغییر رنگ، سیاهی، آثار داغ‌شدگی یا اکسیدشدگی روی سرسیم‌ها و ترمینال‌ها را بررسی کنید. قطعات آسیب‌دیده را پس از قطع و ایمن‌سازی برق، تعمیر یا تعویض کنید.
3. اندازه‌گیری ولتاژ زیر بار: ولتاژ هر سه فاز را در ترمینال‌های ورودی رله، هنگام فعالیت تجهیزات مصرف‌کننده اندازه‌گیری کنید. این بررسی به شناسایی افت ولتاژ ناشی از اتصالات سست، کنتاکت‌های معیوب یا ضعف مسیر تغذیه کمک می‌کند. اندازه‌گیری باید توسط برقکار متخصص و با رعایت کامل الزامات ایمنی انجام شود.

• پیشنهاد می‌کنیم برای بررسی صحت سیم‌بندی و اتصال ترمینال‌های دستگاه نیز به “راهنمای نصب کنترل فاز شیوا امواج” مراجعه کنید.

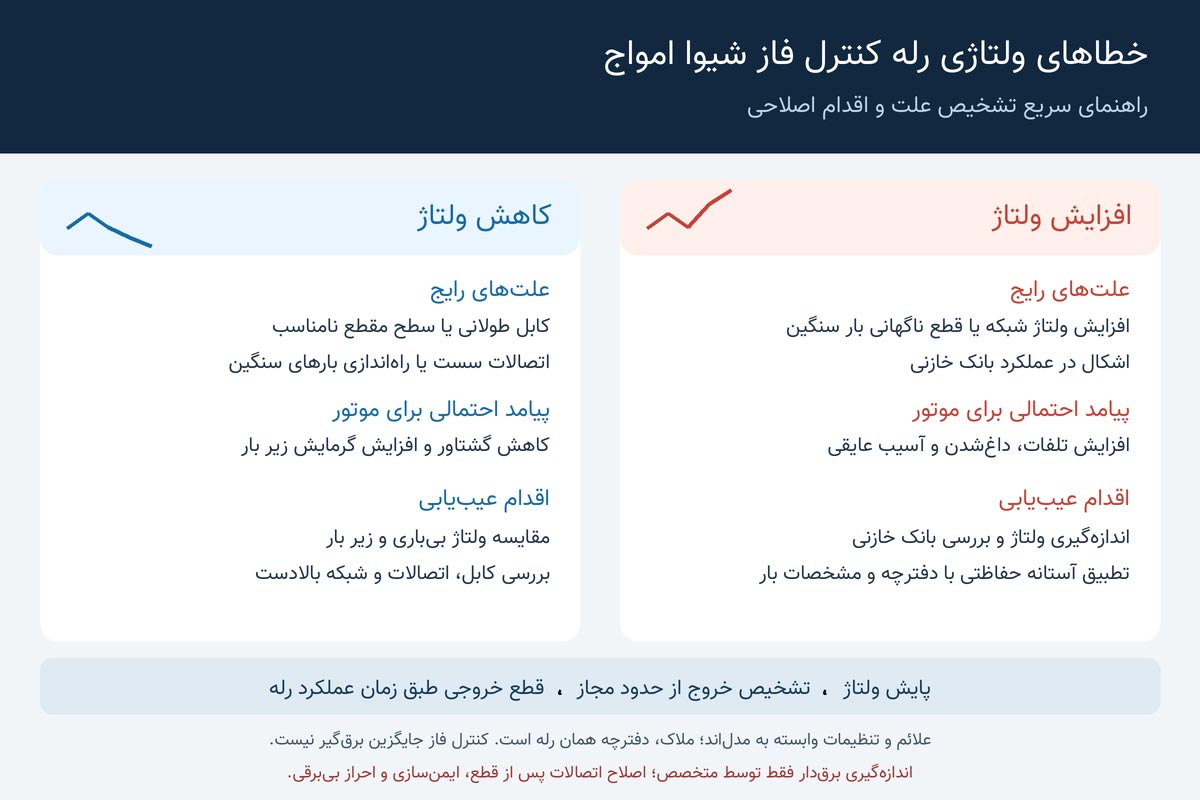

خطاهای ولتاژی رله کنترل فاز شیوا امواج (افزایش و کاهش ولتاژ)

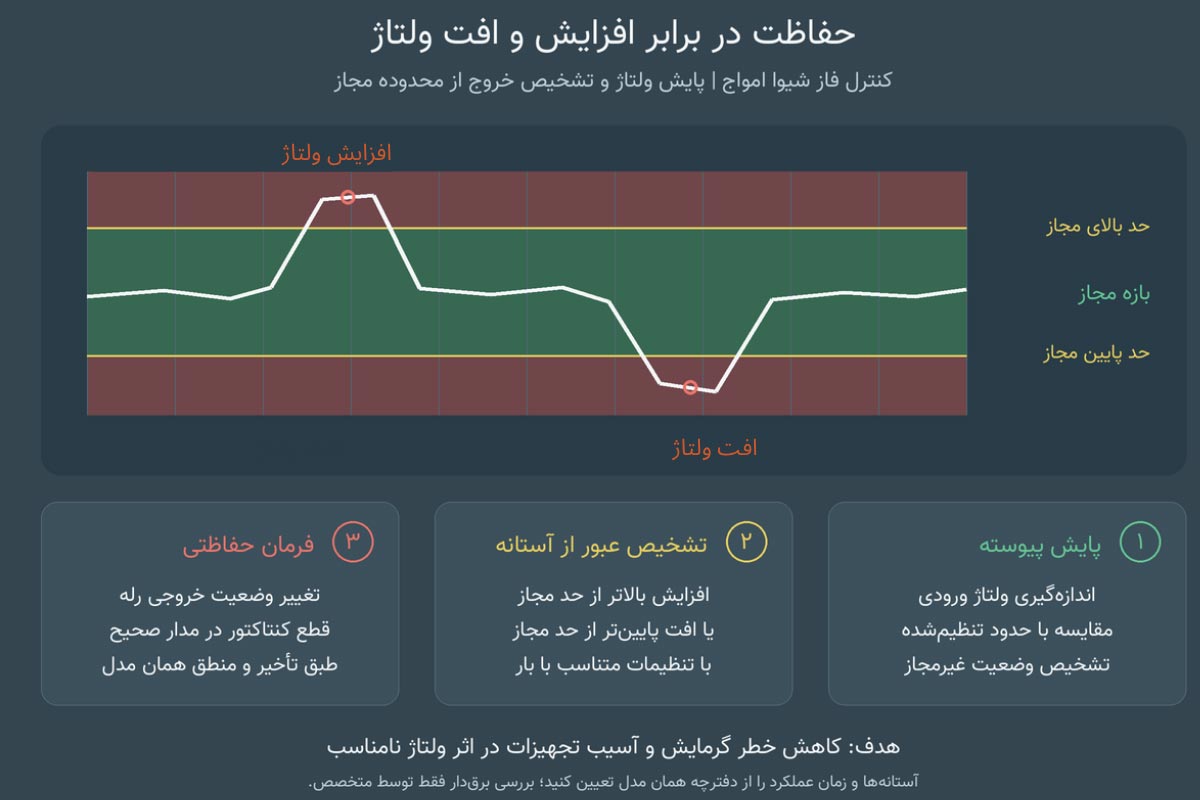

نوسانات دامنه ولتاژ شبکه از رایج‌ترین عوامل صدمه به مصرف‌کننده‌های سه‌فاز و تجهیزات صنعتی هستند. رله کنترل فاز شیوا امواج ولتاژ خطوط ورودی را به صورت پیوسته اندازه‌گیری می‌کند. سپس در صورت خروج دامنه ولتاژ از بازه مجاز تعیین‌شده، بلافاصله مدار فرمان را قطع می‌کند. بروز این اختلالات به دو شکل افزایش بیش از حد ولتاژ یا افت شدید آن نشان داده می‌شود که هر یک پیامدهای الکتریکی و مکانیکی مشخصی در پی دارند.

1. خطای افزایش ولتاژ در رله کنترل فاز شیوا امواج

افزایش دامنه ولتاژ فراتر از آستانه استاندارد، صدمات شدیدی به ساختار عایقی الکتروموتورها و ترانسفورماتورها وارد خواهد کرد. در مدل‌های دیجیتال رله کنترل فاز شیوا امواج، این خطا با چشمک زدن علامت o به همراه مقدار ولتاژ فعلی شبکه روی نمایشگر آشکار می‌شود. در مدل‌های آنالوگ نظیر رله کنترل فاز شیوا امواج مدل SMB-5P، این وضعیت با روشن شدن نشانگر قرمز رنگ با نماد >U خود را نشان می‌دهد.

علل فنی و پیامدهای خطای افزایش ولتاژ در رله کنترل فاز شیوا امواج

عبور ولتاژ از حد مجاز، شدت میدان مغناطیسی استاتور را بالا می‌برد و هسته مغناطیسی را به ناحیه اشباع هدایت می‌کند. این پدیده تلفات آهنی و حرارت سیم‌پیچ‌ها را به شدت افزایش می‌دهد و در مدت کوتاهی منجر به ذوب شدن لاک سیم‌ها و سوختن الکتروموتور می‌شود. مهم‌ترین عوامل بروز اضافه ولتاژ در شبکه عبارتند از:

• عدم تعادل شدید بار روی ترانسفورماتور توزیع محلی
• بروز پدیده رزونانس یا سوئیچینگ غیراصولی خازن‌های اصلاح ضریب توان در نزدیکی تابلو برق
• صاعقه یا نوسانات گذرا و ناگهانی در شبکه سراسری برق
• قطع ناگهانی بارهای مصرفی پرقدرت در شبکه بالا دست

روش عیب یابی و رفع خطای افزایش ولتاژ در رله کنترل فاز شیوا امواج

1. اندازه‌گیری ولتاژ فازها: ولتاژ هر سه فاز را با مولتی‌متر اندازه‌گیری کنید و مقادیر را با محدوده مجاز شبکه مقایسه کنید.
2. بررسی نوسانات ولتاژ: در صورت گذرا بودن افزایش ولتاژ، پس از بازگشت ولتاژ به محدوده مجاز و سپری شدن زمان تأخیر، وصل مجدد خروجی رله را بررسی کنید.
3. تنظیم آستانه اضافه‌ولتاژ: در مدل‌های دارای ولوم تنظیم، آستانه را مطابق دستورالعمل سازنده و مشخصات شبکه تنظیم کنید.
4. بررسی بانک خازنی: در تابلوهای مجهز به بانک خازنی، عملکرد رگولاتور و سلامت پله‌های خازنی را بررسی کنید تا از افزایش ولتاژ ناشی از عملکرد نامناسب سیستم جبران توان راکتیو جلوگیری شود.

2. خطای کاهش ولتاژ در رله کنترل فاز شیوا امواج

افت ولتاژ خط یکی از شایع‌ترین مشکلات در شبکه‌های توزیع صنعتی و مناطق صنعتی با بارهای مصرفی متراکم است. این خطا در نمایشگر مدل‌های دیجیتال رله کنترل فاز شیوا امواج با چشمک زدن علامت U به همراه ولتاژ خوانده ‌شده ظاهر می‌شود. در مدل‌های آنالوگ رله کنترل فاز شیوا امواج، روشن شدن نشانگر قرمز رنگ با نماد <U وقوع این خطا را اعلام می‌کند.

علل فنی و پیامدهای خطای افت ولتاژ در رله کنترل فاز شیوا امواج

گشتاور خروجی الکتروموتورهای القایی با توان دوم ولتاژ شبکه رابطه مستقیم دارد. با افت ولتاژ، توان مکانیکی افت می‌کند و روتور زیر بار مکانیکی سنگین قرار می‌گیرد. در نتیجه موتور برای ثابت نگه داشتن توان خروجی، جریان بسیار بالاتری از شبکه دریافت می‌کند. این جریان هجومی مداوم، حرارت سیم‌پیچ‌ها را به صورت تصاعدی بالا می‌برد و سبب سوختن استاتور و قفل کردن موتور می‌شود. دلایل اصلی افت ولتاژ عبارتند از:

• افت ولتاژ ناشی از طولانی بودن مسیر کابل‌کشی ورودی تابلو
• عدم انتخاب صحیح سطح مقطع کابل متناسب با بار نامی
• شل بودن اتصالات، ترمینال‌ها یا سرکابل‌ها در ورودی تابلو برق و ترمینال‌های تغذیه
• راه‌اندازی مستقیم موتورهای پرقدرت بدون درایو یا راه‌انداز نرم در همان انشعاب
• افت ولتاژ شبکه سراسری در ساعات اوج مصرف

روش عیب یابی و رفع خطای کاهش ولتاژ در رله کنترل فاز شیوا امواج

1. بررسی اتصالات: اتصالات ورودی، انواع فیوز و کلید اصلی تابلو را از نظر شل‌شدگی، سوختگی و افت ولتاژ بررسی کنید. پیش از محکم‌کردن اتصالات، برق مدار را قطع کنید.
2. اندازه‌گیری ولتاژ: ولتاژ هر سه فاز را در حالت بی‌باری و زیر بار اندازه‌گیری کنید تا میزان افت ولتاژ مشخص شود.
3. تنظیم آستانه افت ولتاژ: در مدل‌های دارای ولوم تنظیم، حد قطع را مطابق دفترچه راهنمای رله و مشخصات شبکه تنظیم کنید.
4. بررسی کابل تغذیه: در صورت تداوم افت ولتاژ، سطح مقطع، طول کابل و کیفیت اتصالات مسیر تغذیه را بررسی کنید.
5. بررسی ترانسفورماتور توزیع: اگر افت ولتاژ ناشی از ضعف شبکه بالادست باشد، موضوع را با شرکت برق یا متخصص مربوطه برای بررسی تنظیم تپ چنجر ترانسفورماتور مطرح کنید.

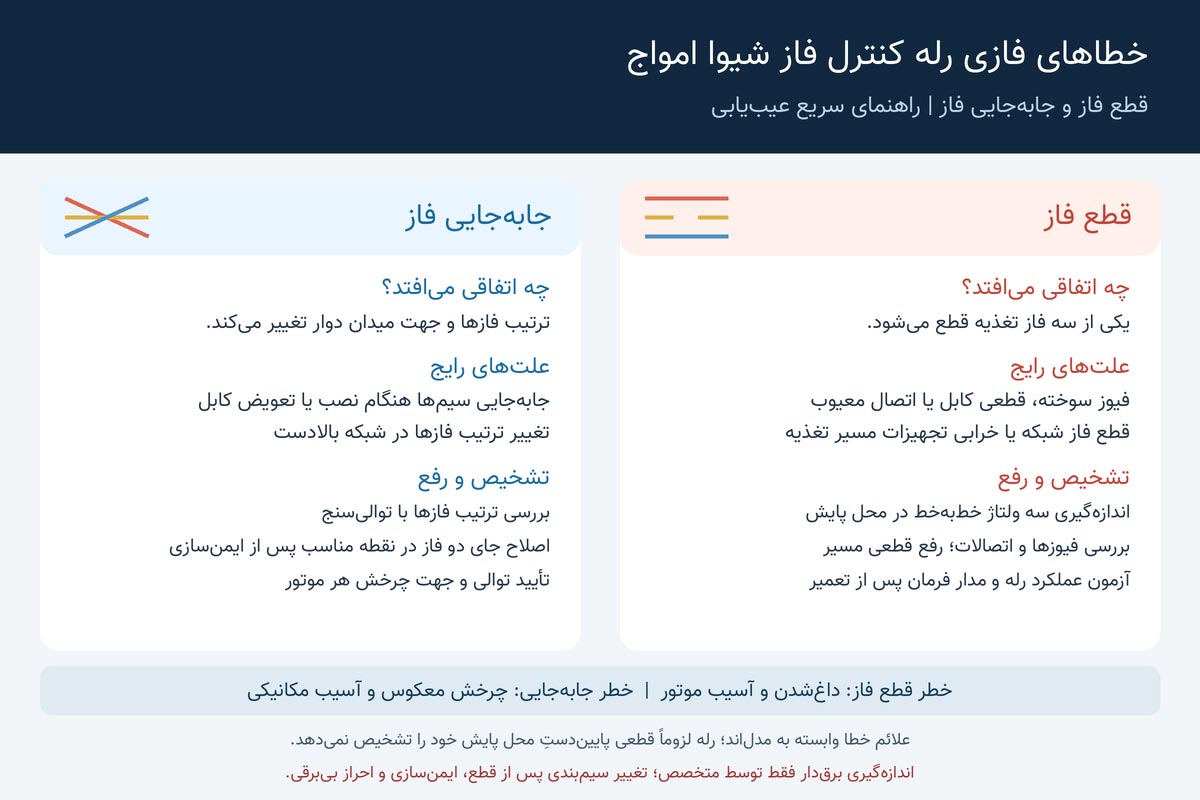

خطاهای فازی رله کنترل فاز شیوا امواج (قطع فاز و جابجایی فاز)

خطاهای فازی جزو بحرانی‌ترین اختلالات در شبکه‌های سه‌فاز محسوب می‌شوند. چون به‌طور مستقیم روی میدان دوار الکتروموتور و شرایط کاری سیم‌پیچ‌ها تأثیر می‌گذارند. رله کنترل فاز شیوا امواج با پایش لحظه‌ای هر سه فاز ورودی، قطع شدن یکی از فازها یا نادرست بودن ترتیب آن‌ها را تشخیص می‌دهد. سپس با قطع خروجی، از وصل شدن کنتاکتور و راه‌اندازی الکتروموتور در شرایط ناایمن جلوگیری می‌کند.

در مدل‌های دیجیتال رله کنترل فاز شیوا امواج، خطای قطع فاز با کد F و خطای جابجایی یا نادرست بودن توالی فاز با کد P نمایش داده می‌شود. در مدل‌های آنالوگ نظیر SMB-5P، نشانگر P وقوع هر یک از این خطاهای فازی را اعلام می‌کند. برای تشخیص دقیق نوع خطا در مدل‌های آنالوگ، اندازه‌گیری ولتاژ فازها و بررسی توالی آن‌ها الزامی است.

1. خطای قطع فاز در رله کنترل فاز شیوا امواج

قطع فاز زمانی رخ می‌دهد که یکی از فازهای ورودی (R، S یا T) در مسیر تغذیه قطع شود، در حالی که دو فاز دیگر دارای ولتاژ هستند. در این وضعیت، سیستم وارد حالت دو فاز می‌شود. الکتروموتور در این شرایط گشتاور کافی برای چرخش تولید نمی‌کند و با افزایش جریان در فازهای باقیمانده، حرارت سیم‌پیچ‌ها در مدت کوتاهی به شدت بالا می‌رود. ادامه کار الکتروموتور در حالت قطع فاز، منجر به سوختن استاتور، تخریب عایق‌ها و لرزش شدید می‌شود. رله کنترل فاز شیوا امواج به محض تشخیص این اختلال، خروجی مدار فرمان را قطع و مانع از کارکرد کنتاکتور می‌شود.

دلایل بروز خطای قطع فاز

• سوختن فیوزهای بالادست یا عمل کردن کلید حفاظتی
• قطع شدن یا عملکرد ناقص کلید مینیاتوری یا کلید اتوماتیک
• شل شدن اتصالات ترمینال‌ها در ورودی تابلو
• اکسید شدن یا سوختن کنتاکت‌های کنتاکتور
• پارگی رشته‌های کابل تغذیه
• قطع فاز در شبکه توزیع بالادست

روش عیب‌یابی و رفع خطای قطع فاز

1. بررسی تجهیزات حفاظتی: برق مدار را قطع کنید و کلید مینیاتوری، فیوزها، کلیدهای حفاظتی و اتصالات را از نظر خرابی بررسی کنید.
2. اندازه‌گیری ولتاژ فازها: ولتاژ هر سه ترکیب فازی را در ورودی رله کنترل فاز شیوا امواج اندازه‌گیری کنید.
3. بررسی افت ولتاژ زیر بار: در صورت نیاز، اندازه‌گیری را در حالت بی‌باری و زیر بار انجام دهید تا اتصالات شل یا کنتاکت‌های معیوب شناسایی شوند. اندازه‌گیری زیر بار باید توسط فرد متخصص و با رعایت الزامات ایمنی انجام شود.
4. رفع خرابی: قطعات معیوب را تعویض و اتصالات را مطابق دستورالعمل سازنده محکم کنید.
5. تست نهایی: پس از برقراری ایمن برق، عملکرد رله و وصل‌شدن کنتاکتور را بررسی کنید.

2. خطای جابجایی فاز در رله کنترل فاز شیوا امواج

جابجایی فاز یا توالی نادرست زمانی رخ می‌دهد که ترتیب فازهای ورودی تغییر کند. تعویض جای دو فاز، جهت میدان دوار الکتروموتور را معکوس می‌کند. این اتفاق برای پمپ‌ها، کمپرسورها، فن‌ها و نوار نقاله‌ها بسیار مخرب است و  موجب آسیب مکانیکی به کوپلینگ‌ها، پروانه‌ها و سیستم‌های آب‌بندی می‌شود.

دلایل بروز خطای جابجایی فاز

• جابه‌جایی فازها حین سیم‌کشی تابلو
• تغییر ترتیب کابل‌ برق در ورودی کلید اصلی تابلو
• اصلاحات شبکه توزیع برق توسط اداره برق
• تعویض کابل ورودی بدون رعایت ترتیب فازهای قبلی

روش عیب‌یابی و رفع خطای جابجایی فاز

1. بررسی توالی فازها: با استفاده از توالی‌سنج، ترتیب فازهای ورودی را بررسی کنید. نمایش کد P یا روشن‌شدن نشانگر مربوطه، در مدل‌های دارای این قابلیت، نشانه خطای توالی فاز است.
2. قطع برق تابلو: کلید اصلی را قطع کنید و پیش از هرگونه تغییر در سیم‌بندی، از بی‌برق بودن مدار اطمینان حاصل کنید.
3. اصلاح ترتیب فازها: جای دو فاز ورودی را تعویض کنید تا توالی صحیح برقرار شود.
4. بررسی ورودی مشترک: در تابلوهایی که چند الکتروموتور تحت حفاظت یک رله قرار دارند، اصلاح توالی فاز را در ورودی مشترک انجام دهید.
5. تست نهایی: پس از برقراری برق، وضعیت رله و جهت چرخش الکتروموتور را بررسی کنید.

برای آشنایی بیشتر با نحوه سیم‌بندی رله و اتصال آن به مدار فرمان، راهنمای نصب کنترل فاز را بخوانید.

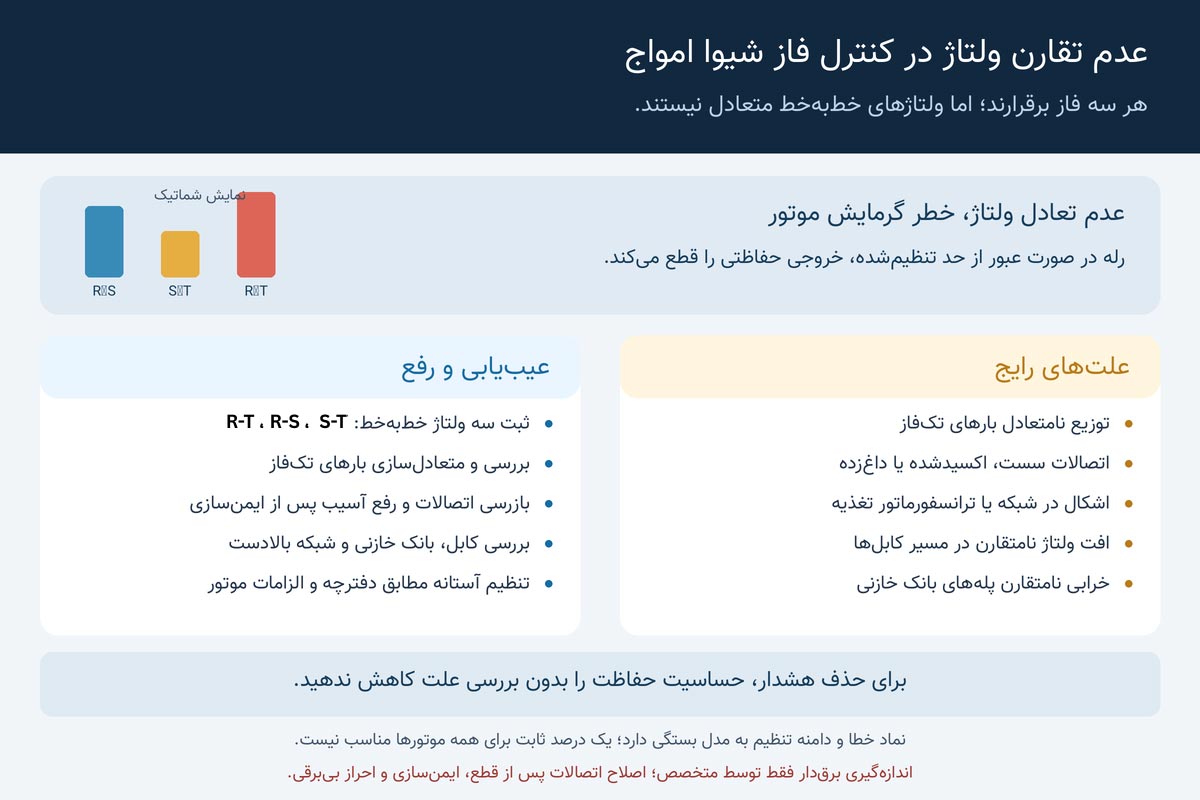

خطای عدم تقارن ولتاژ در رله کنترل فاز شیوا امواج

نابرابری دامنه ولتاژ بین فازهای ورودی، یکی از مخرب‌ترین و پنهان‌ترین خطاهای شبکه سه‌فاز است. در این شرایط، علی‌رغم برقراری هر سه فاز، ولتاژ خطوط با یکدیگر اختلاف دامنه‌ای فراتر از استاندارد پیدا می‌کنند. رله کنترل فاز شیوا امواج با پایش لحظه‌ای تفاوت پتانسیل میان فازها، درصد عدم تقارن را محاسبه و در صورت تجاوز از حد مجاز، مدار فرمان را قطع می‌کند.

در مدل‌های آنالوگ رله کنترل فاز شیوا امواج (نظیر مدل SMB-5P)، این وضعیت با روشن شدن نشانگر قرمز یا زرد رنگ با علامت ΔU اعلام می‌شود. در مدل‌های دیجیتال نیز مقدار درصد عدم تقارن به همراه کدهای وضعیت مستقیم روی نمایشگر ظاهر می‌شود تا تکنسین بدون نیاز به محاسبات دستی، میزان انحراف ولتاژ را مشاهده کند.

دلایل بروز خطای عدم تقارن ولتاژ

• توزیع نامتعادل بارهای تک‌فاز پرمصرف بین فازهای شبکه، باعث ایجاد عدم تقارن ولتاژ می‌شود.
• شل‌شدن یا اکسیدشدن اتصالات کابل‌کشی، مقاومت تماسی را افزایش می‌دهد و تعادل ولتاژ را مختل می‌کند.
• ضعف ترانسفورماتور توزیع، بارگذاری نامتقارن یا سوختگی جزئی سیم‌پیچ‌ها، باعث اختلاف ولتاژ بین فازها می‌شود.
• کابل‌کشی غیراصولی یا تفاوت طول هادی‌های تغذیه، افت ولتاژ نامتعادل ایجاد می‌کند.
• خرابی یکی از خازن‌های بانک خازنی سه‌فاز، تعادل توان راکتیو بین فازها را برهم می‌زند.

روش عیب‌یابی و رفع خطای عدم تقارن ولتاژ

1. اندازه‌گیری ولتاژ فازها: ولتاژ خط به خط (R-S، S-T و R-T) را با مولتی‌متر اندازه‌گیری کرده و میزان اختلاف آن‌ها را ثبت کنید.
2. متعادل‌سازی بارها: بارهای تک‌فازِ موجود در تابلوی برق و تأسیسات را بازتوزیع کنید تا جریان هر سه فاز تا حد ممکن یکنواخت و متعادل شود.
3. بازرسی اتصالات: ترمینال‌های ورودی، سرکابل‌ها، تیغه‌های کلیدهای اتوماتیک و کنتاکتور را از نظر شل بودن یا داغ‌زدگی بررسی و آچارکشی کنید.
4. تنظیم حساسیت رله کنترل فاز شیوا امواج: ولوم تنظیم در رله کنترل فاز شیوا امواج را متناسب با حساسیت الکتروموتور و میزان نوسان مجاز شبکه (معمولاً بین ۷ تا ۲۵ درصد) کالیبره کنید. تنظیم صحیح این ولوم از قطع‌های بی‌مورد جلوگیری کرده و در عین حال حفاظت کامل مدار را تضمین می‌کند.

تنظیم پارامترهای رله کنترل فاز شیوا امواج برای کاهش خطاهای کاذب

تنظیم نامناسب پارامترها یکی از عوامل قطع ناخواسته مدار است. برای کاهش این خطاها، موارد زیر را بررسی کنید:

1. زمان تأخیر وصل: زمان تأخیر را متناسب با نوع بار و شرایط راه‌اندازی موتور، طبق دفترچه راهنمای رله تنظیم کنید. این تنظیم باعث جلوگیری از قطع ناشی از نوسانات گذرا هنگام راه‌اندازی کمک می‌شود.
2. حدود مجاز افت و افزایش ولتاژ: آستانه‌های ولتاژ را بر اساس مشخصات رله، محدوده مجاز شبکه و حساسیت تجهیزات انتخاب کنید. تنظیم بیش از حد محدود، احتمال قطع‌های مکرر را افزایش می‌دهد؛ در مقابل، آستانه‌های بیش از حد، سطح حفاظت را کاهش می‌دهند.
3. حساسیت عدم تقارن ولتاژ : این پارامتر میزان تحمل رله در برابر اختلاف ولتاژ فازها را تعیین می‌کند. مقدار مناسب به مدل رله و شرایط شبکه بستگی دارد؛ بنابراین، بازه ۷ تا ۱۵ درصد را تنها در صورت تأیید دفترچه راهنمای مدل مربوطه در نظر بگیرید.

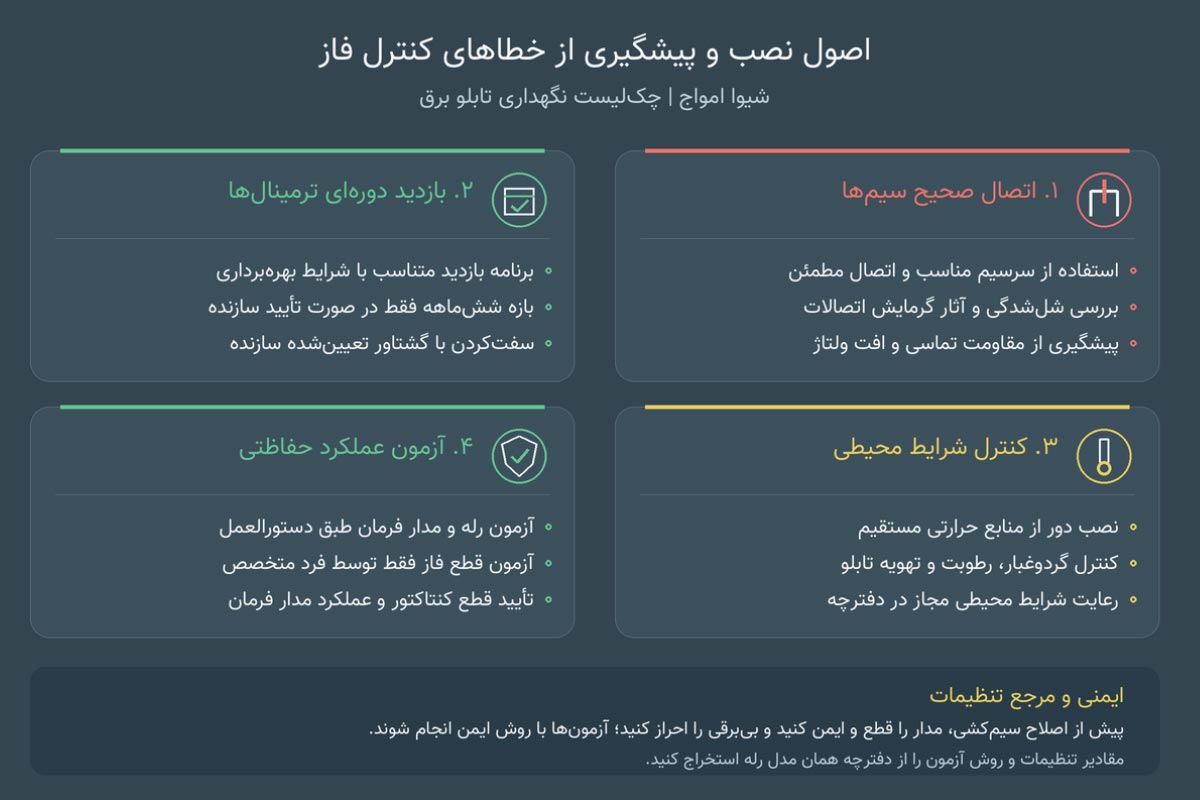

اصول نصب و پیشگیری از خطاهای کنترل فاز شیوا امواج

برای حفظ عملکرد صحیح رله و کاهش احتمال بروز خطا، الزامات زیر را در چک لیست نگهداری تابلو برق قرار دهید:

1. بررسی اتصالات: سیم‌ها را با سرسیم مناسب نصب کنید و از اتصال صحیح آن‌ها به ترمینال‌ها مطمئن شوید. اتصالات شل یا نامناسب، موجب افزایش مقاومت تماسی، تولید گرما و اختلال در عملکرد مدار می‌شوند.
2. بازرسی و سفت‌کردن ترمینال‌ها: اتصالات را در فواصل زمانی مشخص و مطابق دستورالعمل سازنده بررسی کنید. بازه شش‌ماهه، در صورت تناسب با شرایط بهره‌برداری و توصیه سازنده، به‌عنوان یک برنامه اولیه در نظر گرفته شود. سفت‌کردن ترمینال‌ها باید با گشتاور تعیین‌شده انجام شود.
3. کنترل شرایط محیطی: رله را در محل مناسب و دور از منابع حرارتی مستقیم نصب کنید. تجمع گردوغبار، رطوبت و تهویه نامناسب تابلو را بررسی کنید تا شرایط محیطی به عملکرد تجهیز آسیب نرساند.
4. آزمون عملکرد حفاظتی: عملکرد رله و مدار فرمان را طبق دستورالعمل سازنده و برنامه نگهداری بررسی کنید. آزمون قطع فاز باید توسط فرد متخصص، با رعایت الزامات ایمنی و پس از ایمن‌سازی مدار انجام شود. قطع کنتاکتور و عملکرد صحیح مدار فرمان نیز باید تأیید شود.
5. نکته ایمنی: پیش از هرگونه بررسی سیم‌کشی یا آزمون عملی، مدار را ایمن کنید. برای تعیین مقادیر دقیق تنظیمات و روش آزمون، دفترچه راهنمای مدل رله ملاک اصلی است.
