محافظ جریان چیست؟ | جدول تفاوت محافظ ولتاژ با محافظ جریان

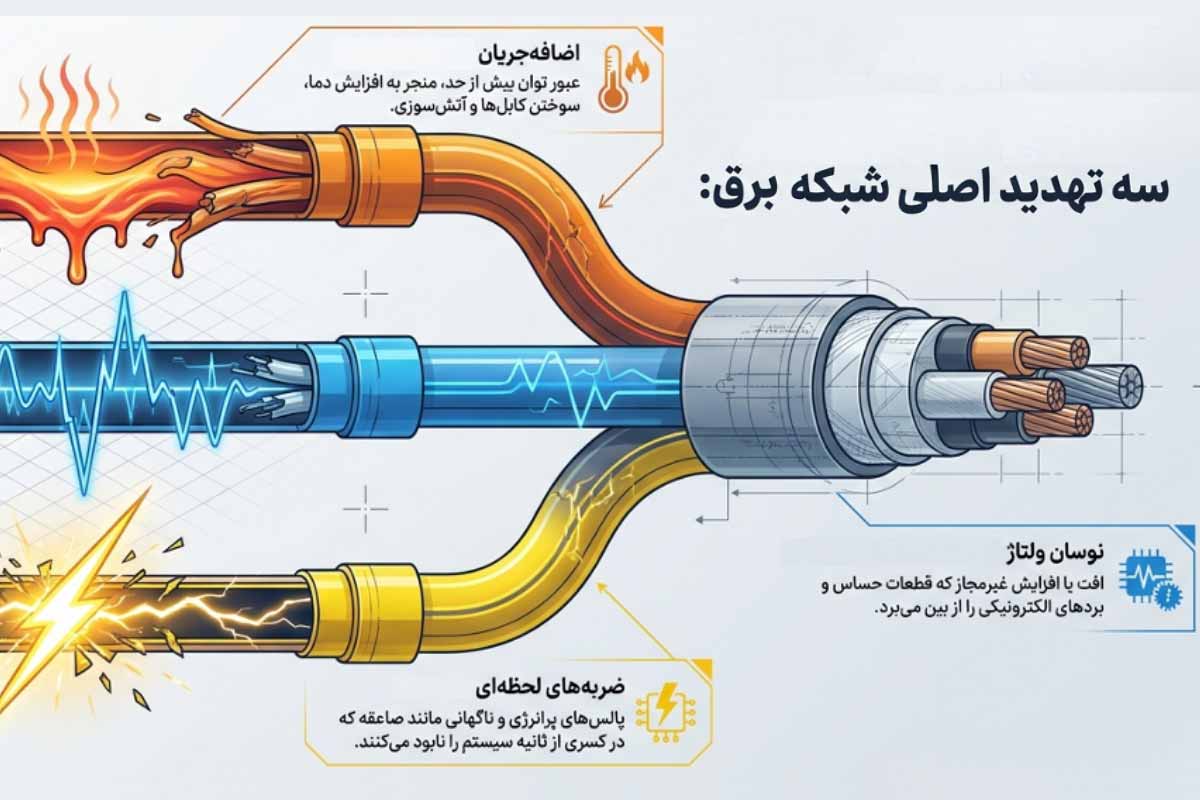

برق یکی از مهم‌ترین زیرساخت‌های زندگی روزمره و فعالیت‌های صنعتی است؛ اما مشکلاتی مانند افت و افزایش ولتاژ، اضافه‌بار و اتصال کوتاه باعث آسیب به تجهیزات الکتریکی، سیم‌کشی و قطعات حساس می‌شوند. برای جلوگیری از این آسیب‌ها، تجهیزات حفاظتی مختلفی مانند محافظ ولتاژ، محافظ جریان و تجهیزات ترکیبی ولتاژ-جریان مورد استفاده قرار می‌گیرند که هرکدام وظیفه مشخصی در حفاظت از مدار دارند.

محافظ ولتاژ و محافظ جریان گاهی از نظر ظاهری شبیه به هم هستند ولی عملکرد یکسانی ندارند. محافظ ولتاژ تغییرات غیرمجاز ولتاژ شبکه مثل اضافه ولتاژ و افت ولتاژ را بررسی می‌کند، در حالی که محافظ جریان میزان عبور جریان از مدار را کنترل می‌کند و در برابر اضافه جریان واکنش نشان می‌دهد.

شناخت تفاوت محافظ ولتاژ و محافظ جریان، به انتخاب درست تجهیزات حفاظتی، افزایش ایمنی سیستم برق و کاهش هزینه‌های ناشی از خرابی تجهیزات کمک می‌کند. در این مقاله با مفهوم محافظ جریان، نحوه عملکرد محافظ ولتاژ، تفاوت این دو تجهیز و کاربرد هرکدام آشنا می‌شویم.

محافظ جریان چیست؟

محافظ جریان یا اضافه جریان، به مجموعه تجهیزاتی گفته می‌شود که برای جلوگیری از عبور جریان بیشتر از ظرفیت مجاز مدار، کابل‌ها و مصرف‌کننده‌های الکتریکی به کار می‌روند. این تجهیزات با تشخیص جریان غیرمجاز، باعث قطع مدار یا ارسال فرمان قطع به تجهیزات حفاظتی دیگر می‌شوند و از مشکلاتی مانند داغ‌شدن سیم‌ها، آسیب‌دیدن قطعات و خطرات ایمنی جلوگیری می‌کنند.

به زبان ساده، محافظ جریان بررسی می‌کند که آیا مقدار جریان عبوری از یک مدار یا دستگاه در محدوده مجاز قرار دارد یا خیر. در صورت افزایش جریان بیش از حد تعیین‌شده، حفاظت اضافه جریان وارد عمل می‌شود و مدار را از شرایط خطرناک خارج می‌کند.

جریان الکتریکی با واحد آمپر (A) اندازه‌گیری می‌شود. زمانی که مقدار جریان از توان تحمل مدار بیشتر شود، سیم‌ها و اجزای داخلی تجهیزات دچار افزایش دما می‌شوند. در صورت ادامه این شرایط، احتمال خرابی تجهیزات، سوختن کابل‌ها و حتی آتش‌سوزی افزایش پیدا می‌کند. فیوز، کلید مینیاتوری (MCB)، کلید اتوماتیک (MCCB)، کلید حرارتی و رله‌های اضافه‌بار از مهم‌ترین تجهیزات مورد استفاده برای حفاظت در برابر اضافه جریان هستند که در کاربردهای خانگی، تجاری و صنعتی به کار می‌روند.

• اضافه جریان چیست؟ | بررسی تفاوت اضافه بار با اضافه جریان

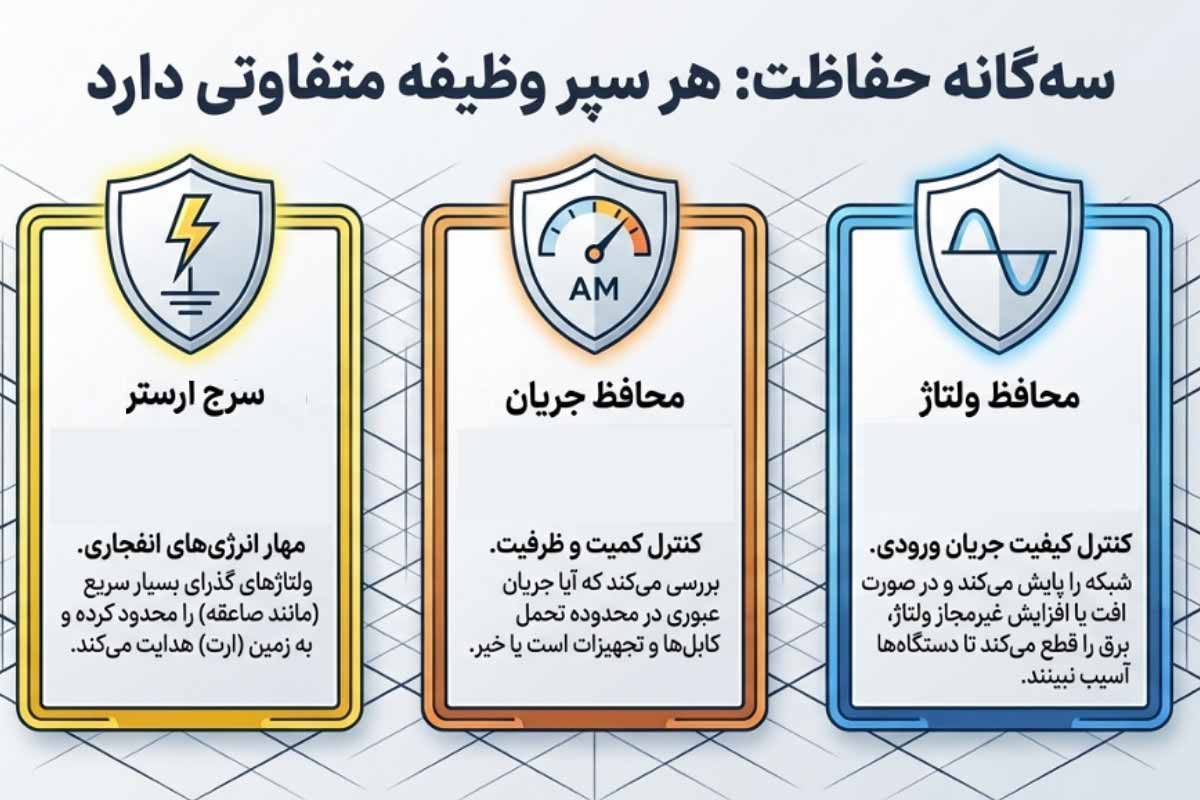

تفاوت محافظ ولتاژ با محافظ جریان و SPD

محافظ ولتاژ، محافظ جریان و SPD یا سرج ارستر سه ابزار حفاظتی متفاوت هستند که هرکدام برای مقابله با نوع خاصی از خطاهای شبکه برق طراحی شده‌اند.

• محافظ ولتاژ وظیفه بررسی سطح ولتاژ شبکه را برعهده دارد و در صورت تشخیص افت یا افزایش غیرمجاز ولتاژ، برق خروجی را قطع می‌کند تا از آسیب به تجهیزات حساس جلوگیری شود.
• محافظ جریان میزان جریان عبوری از مدار را کنترل می‌کند و زمانی که جریان از مقدار مجاز بیشتر شود، با قطع مدار از کابل‌ها، سیم‌کشی و تجهیزات در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند.
• در مقابل، برق‌گیر (SPD) یا سرج ارستر برای مقابله با افزایش‌های بسیار سریع و لحظه‌ای ولتاژ مانند صاعقه، القاهای الکتریکی و کلیدزنی بارهای بزرگ کاربرد دارد. این وسیله با محدود کردن ولتاژ گذرا و هدایت انرژی اضافی به سیستم ارت، مانع آسیب دیدن تجهیزات می‌شود.

جدول تفاوت محافظ ولتاژ با محافظ جریان و برقگیر

به‌طور خلاصه، محافظ ولتاژ برای کنترل نوسانات پایدار ولتاژ، محافظ جریان برای حفاظت در برابر اضافه جریان و SPD برای مهار ضربه‌های لحظه‌ای برق کاربرد دارد. این تجهیزات مکمل یکدیگر هستند و در یک سیستم حفاظتی استاندارد جایگزین هم محسوب نمی‌شوند.

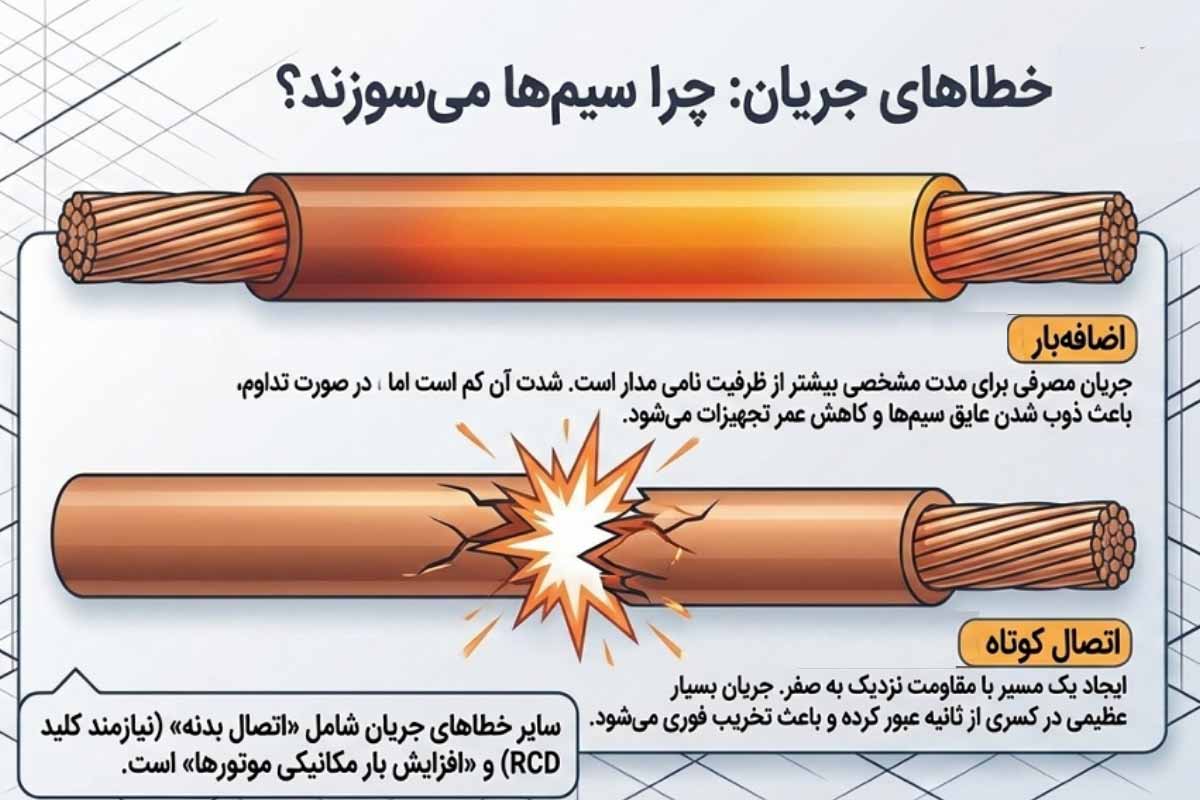

محافظ جریان از چه خطاهایی جلوگیری می‌کند؟

پیشگیری از بروز اضافه‌بار، اتصال کوتاه، افزایش جریان در شرایط کاری غیرعادی و خطای اتصال بدنه در مدار از مسئولیت‌های محافظ جریان است.

1. اضافه‌بار

اضافه‌بار زمانی به‌وجود می‌آید که جریان مصرفی یک مدار برای مدت مشخصی بیشتر از ظرفیت نامی آن باشد، اما شدت آن به اندازه اتصال کوتاه نیست. ادامه این وضعیت باعث افزایش دمای کابل‌ها، آسیب به عایق سیم‌ها و کاهش عمر تجهیزات برقی می‌شود. فیوز، کلید مینیاتوری و رله‌های اضافه‌بار برای مقابله با این شرایط استفاده می‌شوند.

• اضافه بار چیست؟ | راهنمای تصویری اضافه بار در برق

2. اتصال کوتاه

اتصال کوتاه زمانی رخ می‌دهد که یک مسیر با مقاومت بسیار کم بین فاز و نول، فاز و زمین یا در سیستم‌های سه‌فاز بین فازها ایجاد شود. در این حالت جریان بسیار بزرگی در مدت زمان بسیار کوتاه عبور می‌کند و باعث آسیب جدی به تجهیزات می‌شود. برای قطع سریع این خطا معمولا از فیوز، کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB) استفاده می‌کنند.

• همه چیز درباره اتصال کوتاه (انواع، علت‌ها و راه‌های پیشگیری)

3. افزایش جریان در شرایط کاری غیرعادی

برخی تجهیزات مانند موتورهای الکتریکی، پمپ‌ها و ماشین‌آلات صنعتی ممکن است به دلیل گیرکردن مکانیکی، افزایش بار یا عملکرد نامناسب، جریان بیشتری نسبت به حالت عادی مصرف کنند. رله اضافه‌بار و تجهیزات حفاظت جریان با شناسایی این شرایط، از آسیب دیدن تجهیزات جلوگیری می‌کنند.

4. خطای اتصال بدنه

این خطا زمانی رخ می‌دهد که به دلیل خرابی عایق یا آسیب داخلی تجهیزات، جریان ناخواسته به بدنه فلزی یا زمین منتقل شود. اتصال بدنه علاوه بر ایجاد خطر برای تجهیزات، احتمال خطر برق‌گرفتگی را افزایش می‌دهد؛ به همین دلیل معمولا توسط تجهیزاتی مانند کلید محافظ جان (RCD/RCCB) کنترل می‌شود.

• تفاوت کلید rccb و rcbo چیست؟ با جدول

• معرفی بهترین مارک‌های کلید محافظ جان

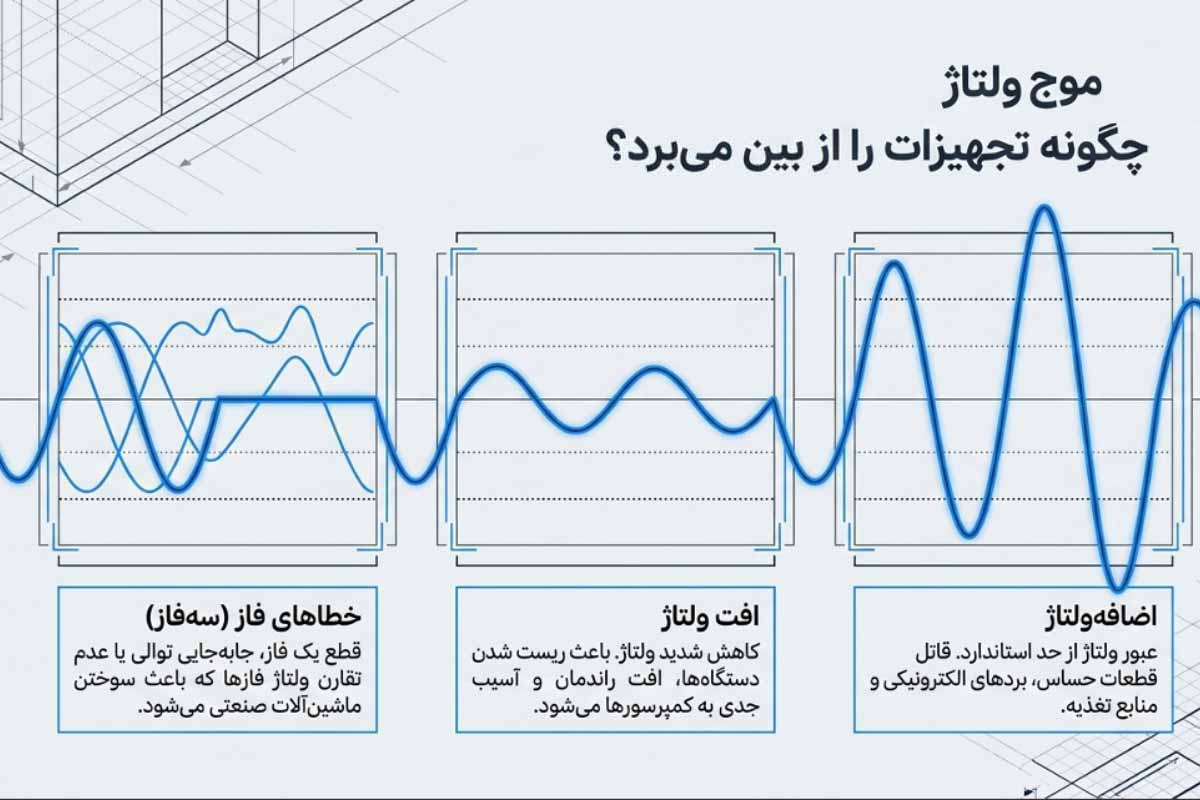

محافظ ولتاژ از چه خطاهایی جلوگیری می‌کند؟

محافظ ولتاژ از بروز اضافه ولتاژ، افت ولتاژ، قطع فاز در سیستم‌های سه‌فاز و جابه‌جایی توالی فاز و عدم تقارن ولتاژ در مدار پیشگیری می‌کند.

1. اضافه‌ ولتاژ

زمانی اتفاق می‌افتد که ولتاژ شبکه برای مدت مشخصی بیشتر از مقدار استاندارد شود. این افزایش ولتاژ به قطعات حساس مانند بردهای الکترونیکی، منابع تغذیه، خازن‌ها و سیم‌پیچ تجهیزات آسیب می‌زند. محافظ ولتاژ با قطع خروجی، مانع کارکرد دستگاه‌ها در شرایط خطرناک می‌شود.

• اضافه ولتاژ چیست؟ بررسی علت‌های ایجاد اضافه ولتاژ و راهکارهای رفع آن

2. افت ولتاژ

کاهش بیش از حد ولتاژ باعث اختلال در عملکرد تجهیزات برقی می‌شود. خاموش‌ یا ریست شدن تجهیزات الکترونیکی، کاهش راندمان دستگاه‌ها و ایجاد شرایط نامناسب برای موتورهای الکتریکی و کمپرسورها از پیامدهای افت ولتاژ هستند.

3. قطع فاز در سیستم‌های سه‌فاز

قطع شدن یکی از فازها در تجهیزات سه‌فاز باعث عملکرد ناقص یا آسیب به موتورهای الکتریکی، پمپ‌ها، آسانسورها و تجهیزات صنعتی می‌شود. رله‌های کنترل ولتاژ سه‌فاز با تشخیص این خطا، مدار را برای جلوگیری از آسیب قطع می‌کنند.

4. جابه‌جایی توالی فاز و عدم تقارن ولتاژ

در سیستم‌های سه‌فاز، تغییر ترتیب فازها یا اختلاف زیاد بین ولتاژ فازها باعث عملکرد نادرست تجهیزات می‌شود. رله‌های کنترل فاز و ولتاژ با تشخیص این شرایط، از موتورهای سه‌فاز، کمپرسورها، سیستم‌های تهویه و تابلوهای صنعتی محافظت می‌کنند.

• معرفی بهترین محافظ‌های برق ایرانی

انواع محافظ ولتاژ

مشاهده همه

•
  محافظ هوشمند هادرون مدل P103
  1,105,200 تومان
• فروش ویژه محصول تخفیف خورده

  محافظ پکیج تک خانه پارت الکتریک مدل 7980
  709,000 تومان قیمت اصلی 709,000 تومان بود.638,100 تومانقیمت فعلی 638,100 تومان است. 10%
• فروش ویژه محصول تخفیف خورده

  محافظ پکیج ارت دار تیراژه مدل S7007 دو شاخه
  679,000 تومان قیمت اصلی 679,000 تومان بود.645,000 تومانقیمت فعلی 645,000 تومان است. 5%
• فروش ویژه محصول تخفیف خورده

  محافظ یخچال و فریزر تک خانه ارت دار مدل سورنا نمودار کنترل M116
  680,300 تومان قیمت اصلی 680,300 تومان بود.646,200 تومانقیمت فعلی 646,200 تومان است. 5%

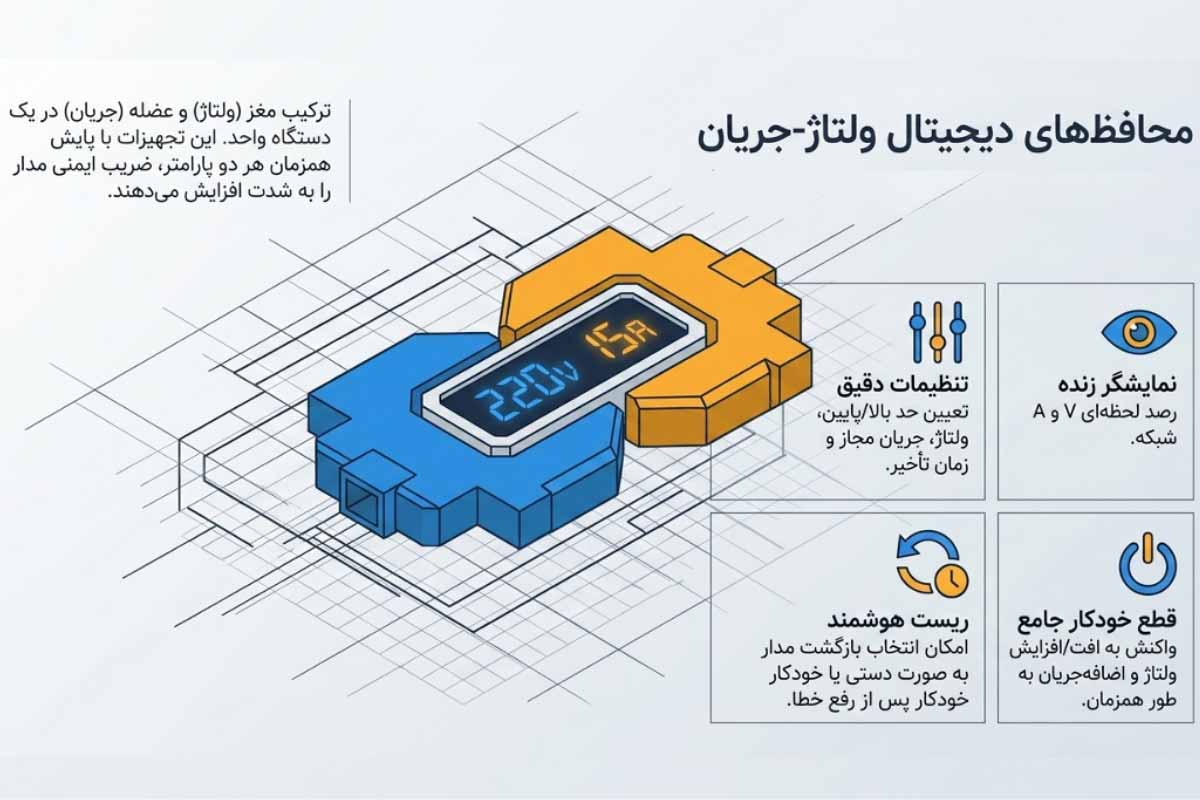

محافظ ولتاژ-جریان دیجیتال چیست؟

محافظ ولتاژ-جریان دیجیتال یک دستگاه حفاظتی ترکیبی است که امکان اندازه‌گیری و کنترل هم‌زمان ولتاژ و جریان برق را فراهم می‌کند. این دستگاه با اندازه‌گیری لحظه‌ای پارامترهای الکتریکی، وضعیت شبکه را بررسی می‌کند و در صورت عبور ولتاژ یا جریان از محدوده تنظیم‌شده، فرمان قطع مدار را می‌دهد.

این نوع محافظ معمولا در ورودی تابلو برق یا روی ریل نصب می‌شود و با استفاده از نمایشگر دیجیتال، اطلاعاتی مانند مقدار لحظه‌ای ولتاژ، جریان و وضعیت خطا را نمایش می‌دهد.

مهم‌ترین قابلیت‌های محافظ ولتاژ-جریان دیجیتال عبارت‌اند از:

1. نمایش لحظه‌ای ولتاژ و جریان: امکان مشاهده وضعیت واقعی برق ورودی و بررسی شرایط مدار.
2. تنظیم پارامترهای حفاظتی: قابلیت تعیین حد بالا و پایین ولتاژ، مقدار جریان مجاز و زمان تأخیر وصل مجدد.
3. قطع خودکار هنگام خطا: قطع مدار در شرایطی مانند افت ولتاژ، اضافه ‌ولتاژ و اضافه ‌جریان.
4. ریست دستی یا خودکار: امکان انتخاب نحوه بازگشت مدار پس از برطرف شدن خطا.

تفاوت اصلی این تجهیز با محافظ ولتاژ و محافظ جریان معمولی، در ترکیب دو قابلیت اندازه‌گیری ولتاژ و جریان در یک دستگاه است. محافظ ولتاژ تنها تغییرات ولتاژ را کنترل می‌کند و تجهیزات حفاظت جریان فقط اضافه جریان را بررسی می‌کنند؛ اما محافظ ولتاژ-جریان دیجیتال هر دو پارامتر را به‌صورت هم‌زمان پایش می‌کند.

در میان برندهای موجود محافظ برق، برند جی بی اچ JBH، محافظ ولتاژ-جریان دیجیتال تولید می‌کند که دارای نمایشگر دیجیتال، تنظیمات حفاظتی قابل کنترل و عملکرد پایداراست. محافظ برق JBH یکی از بهترین برندها برای محافظت از تجهیزات و نصب در تابلو‌های برق ورودی ساختمان‌ها، فروشگاه‌ها و کارگاه‌های بزرگ به‌حساب می‌آید.

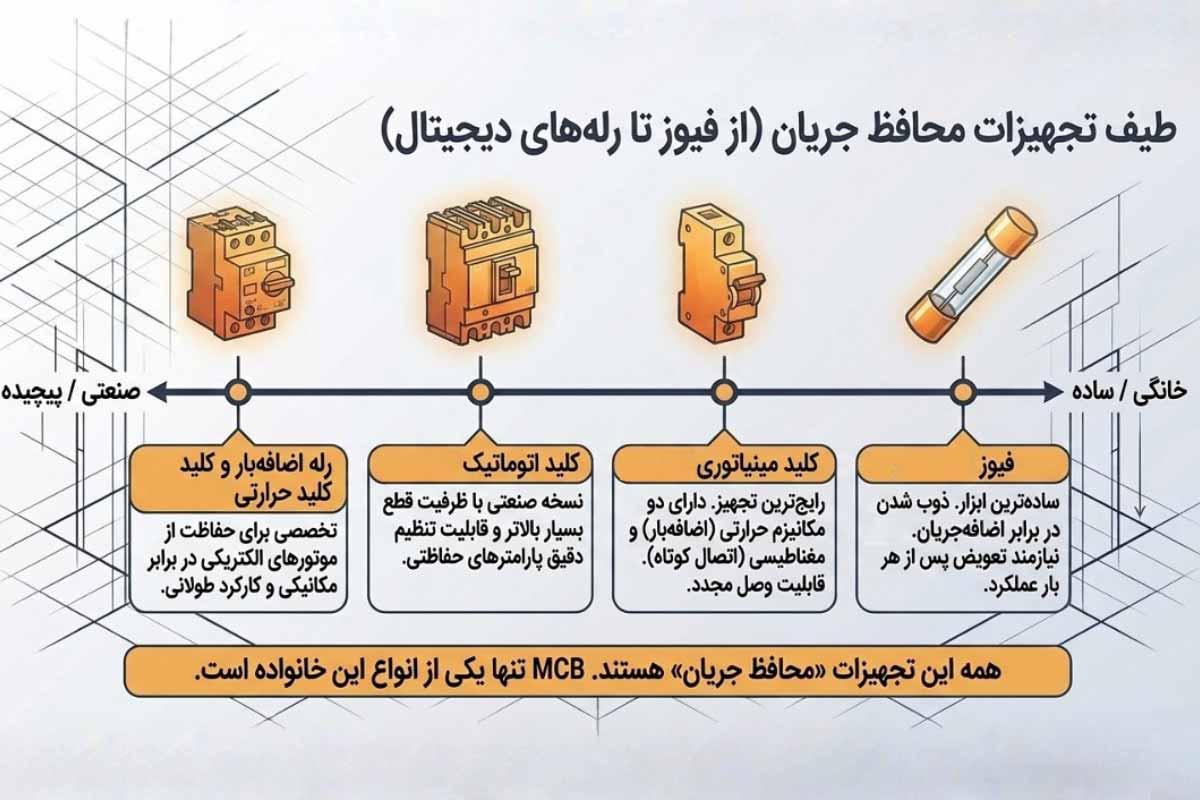

کدام تجهیزات از جریان اضافه در مدار جلوگیری می‌کنند؟ (معرفی تجهیزات پیشگیری از اضافه جریان)

برای جلوگیری از آسیب‌های ناشی از اضافه جریان در مدارهای الکتریکی از تجهیزات حفاظتی مختلفی استفاده می‌شود. هرکدام از این تجهیزات با توجه به میزان جریان، نوع مصرف‌کننده و شرایط کاری، وظیفه مشخصی دارند. عملکرد این تجهیزات معمولا به دو شکل انجام می‌شود؛ یا با قطع مستقیم مدار و یا با ارسال فرمان قطع به تجهیزات دیگر مانند کنتاکتور، از انواع سیم و کابل، سیم‌کشی و مصرف‌کننده‌های الکتریکی محافظت می‌کنند.

مهم‌ترین تجهیزات حفاظت در برابر جریان اضافه عبارت‌اند از:

1. فیوز

فیوز یکی از ساده‌ترین و قدیمی‌ترین تجهیزات حفاظت در برابر اضافه جریان و اتصال کوتاه است. در ساختار فیوز یک المان فلزی قرار دارد که هنگام عبور جریان بیشتر از مقدار نامی، بیش از حد گرم شده و ذوب می‌شود. با ذوب این المان، مسیر عبور جریان باز می‌شود تا مدار آسیب نبیند.

مهم‌ترین ویژگی‌های فیوز:

• عملکرد سریع در برابر جریان‌های غیرمجاز
• مناسب برای حفاظت مدار در برابر اضافه جریان و اتصال کوتاه
• نیاز به تعویض پس از عملکرد
• تولید در مدل‌های مختلف با ظرفیت جریان و سرعت قطع متفاوت

• معرفی انواع فیوز در تابلو برق و کاربردهای آن‌ها

انواع فیوز

مشاهده همه

•
  فیوز استوانه ای 1 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 2 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 4 آمپر ETI سری Gg 8
  76,000 تومان
•
  فیوز استوانه ای 6 آمپر ETI سری Gg 8
  76,000 تومان

2. کلید مینیاتوری

کلید مینیاتوری یا MCB یکی از رایج‌ترین تجهیزات حفاظت جریان در ساختمان‌ها، تابلوهای برق و مدارهای تک‌فاز و سه‌فاز است. این کلید برخلاف فیوز پس از رفع خطا، قابلیت وصل مجدد دارد و معمولا از دو مکانیزم حفاظتی برای تشخیص خطا استفاده می‌کند:

1. حفاظت حرارتی: برای مقابله با اضافه‌بار طراحی شده است. زمانی که جریان برای مدت مشخصی بیشتر از مقدار مجاز باشد، بخش حرارتی کلید فعال شده و مدار را قطع می‌کند.
2. حفاظت مغناطیسی: برای تشخیص اتصال کوتاه استفاده می‌شود. در این حالت که جریان بسیار زیادی در مدت کوتاه ایجاد می‌شود، مکانیزم مغناطیسی باعث قطع سریع مدار خواهد شد.

به همین دلیل، کلید مینیاتوری یکی از اصلی‌ترین تجهیزات حفاظتی در مدارهای ساختمانی و بسیاری از کاربردهای عمومی برق محسوب می‌شود.

• بهترین مارک کلید مینیاتوری کدام است؟

انواع کلید مینیاتوری

مشاهده همه

• فروش ویژه محصول تخفیف خورده

  کلید مینیاتوری 2 آمپر تک فاز AC الکترو کاوه کد 2A-6KA-1P
  417,100 تومان 396,200 تومان 5%
• فروش ویژه محصول تخفیف خورده

  کلید مینیاتوری 4 آمپر تک فاز AC الکترو کاوه کد 4A-6KA-1P
  417,100 تومان 396,200 تومان 5%
• فروش ویژه محصول تخفیف خورده

  کلید مینیاتوری 6 آمپر تک فاز AC الکترو کاوه کد 6A-6KA-1P
  373,400 تومان 354,700 تومان 5%
• فروش ویژه محصول تخفیف خورده

  کلید مینیاتوری 10 آمپر تک فاز AC الکترو کاوه کد 10A-6KA-1P
  373,400 تومان 354,700 تومان 5%

3. کلید اتوماتیک

کلید اتوماتیک یا MCCB برای مدارهایی با جریان بالاتر و کاربردهای صنعتی طراحی شده است. عملکرد این ابزار مشابه کلید مینیاتوری است، اما ظرفیت قطع بالاتر و قابلیت‌های حفاظتی گسترده‌تری دارد. برخی مدل‌های MCCB امکان تنظیم پارامترهای حفاظتی را فراهم می‌کنند، از جمله:

• مقدار جریان قطع
• زمان تأخیر عملکرد
• محدوده عملکرد حفاظتی

به همین دلیل، کلیدهای اتوماتیک در کارخانه‌ها، تابلوهای توزیع برق، موتورخانه‌ها و سیستم‌هایی با بارهای سنگین کاربرد گسترده‌ای دارند.

• بهترین برندهای کلید اتوماتیک در بازار ایران

انواع کلید اتوماتیک

مشاهده همه

•
  کلید اتوماتیک فیکس 63 آمپر چانت مدل NM1-125H
  5,239,600 تومان
•
  کلید اتوماتیک فیکس 63 آمپر چانت مدل NXM-63F
  7,131,700 تومان
•
  کلید اتوماتیک فیکس 25 آمپر چانت مدل NM1-63H
  7,574,900 تومان
•
  کلید اتوماتیک فیکس 40 آمپر چانت مدل NM1-63H
  7,574,900 تومان

3. رله اضافه‌بار و کلید حرارتی موتور

رله اضافه‌بار و کلید حرارتی موتور (MPCB) بیشتر برای حفاظت از موتورهای الکتریکی استفاده می‌شوند. موتور در شرایطی مانند افزایش بار مکانیکی، گیرکردن قطعات یا کارکرد طولانی تحت فشار، جریان بیشتری مصرف می‌کند. این افزایش جریان باعث بالا رفتن دمای سیم‌پیچ و کاهش عمر موتور می‌شود.

رله اضافه‌بار با تشخیص افزایش جریان، فرمان قطع را به کنتاکتور می‌فرستد. کلید حرارتی موتور نیز در بسیاری از مدل‌ها، علاوه بر حفاظت در برابر اضافه‌بار، امکان حفاظت در برابر اتصال کوتاه را نیز فراهم می‌کند.

نکته مهم: رله اضافه‌بار به‌تنهایی معمولا حفاظت کامل اتصال کوتاه را فراهم نمی‌کند و باید همراه با فیوز یا کلید حفاظتی مناسب استفاده شود.

• بهترین برند کلید حرارتی چیست؟ (معرفی 9 برند برتر)

انواع کلید حرارتی

مشاهده همه

•
  جعبه ضد آب کلید حرارتی پارس فانال مدل MS32
  1,039,500 تومان
•
  کلید حرارتی رنج 1 تا 1.6 آمپر چانت مدل NS2-25
  4,691,200 تومان
•
  کلید حرارتی رنج 1.6 تا 2.5 آمپر چانت مدل NS2-25
  4,691,200 تومان
•
  کلید حرارتی رنج 2.5 تا 4 آمپر چانت مدل NS2-25
  4,691,200 تومان

4. محافظ جریان دیجیتال یا رله اضافه جریان الکترونیکی

محافظ جریان دیجیتال یک ابزار الکترونیکی برای اندازه‌گیری و کنترل دقیق جریان مدار است. این دستگاه مقدار جریان عبوری را به‌صورت لحظه‌ای مورد بررسی قرار می‌دهد و در صورت عبور جریان از مقدار تنظیم‌شده، با فعال کردن رله داخلی یا ارسال فرمان به کنتاکتور، مدار را قطع می‌کند.

برخی قابلیت‌های این تجهیزات عبارت‌اند از:

• تنظیم مقدار جریان مجاز
• تنظیم زمان تأخیر عملکرد
• نمایش مقدار جریان و وضعیت خطا
• ریست دستی یا وصل مجدد خودکار

محافظ جریان دیجیتال بیشتر در تابلوهای برق، تجهیزات صنعتی، موتورهای الکتریکی و مدارهایی استفاده می‌شود که نیاز به کنترل دقیق‌تر جریان و پایش وضعیت مدار دارند.

با وجود قابلیت‌های پیشرفته، این تجهیزات معمولا جایگزین کامل کلیدهایی مانند MCB و MCCB برای حفاظت اتصال کوتاه نیستند و باید بر اساس طراحی مدار و سطح حفاظت موردنیاز انتخاب شوند.

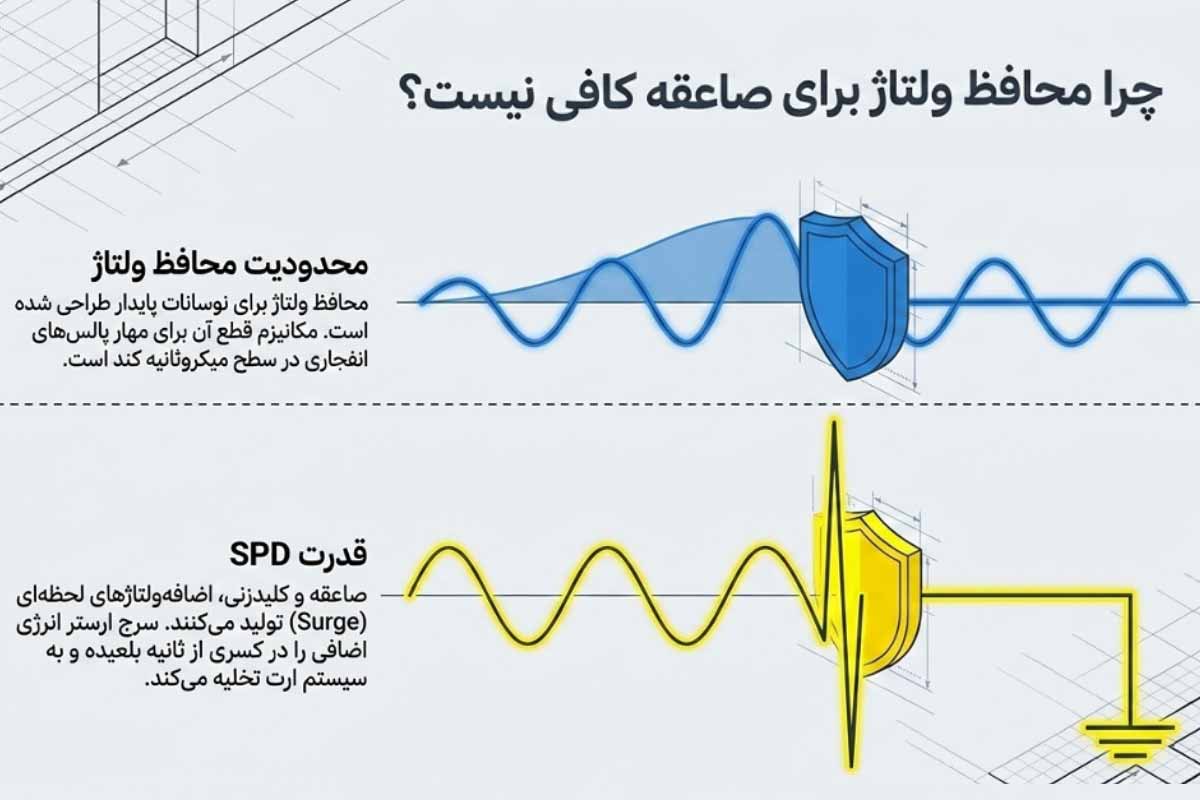

آیا محافظ ولتاژ برای صاعقه کافی است؟

خیر، محافظ ولتاژ معمولی برای مقابله با صاعقه و اضافه‌ ولتاژهای لحظه‌ای  طراحی نشده است. این تجهیزات بیشتر برای تشخیص افت یا افزایش ولتاژ پایدار شبکه و قطع برق در شرایط نامناسب کاربرد دارند. صاعقه و برخی اختلالات شبکه برق پالس‌های بسیار سریع و پرانرژی ایجاد می‌کنند که در مدت کوتاهی به تجهیزات الکترونیکی آسیب می‌زنند. برای مقابله با این نوع ضربه‌های الکتریکی باید از SPD یا سرج ارستر استفاده شود.

SPD با محدود کردن ولتاژهای گذرا و هدایت انرژی اضافی به سیستم ارت (تجهیزات ارتینگ)، از تجهیزات در برابر آسیب ناشی از صاعقه و سرج‌های الکتریکی محافظت می‌کند. به‌طور خلاصه، محافظ ولتاژ برای نوسانات معمول شبکه و SPD برای ضربه‌های لحظه‌ای مانند صاعقه کاربرد دارد.

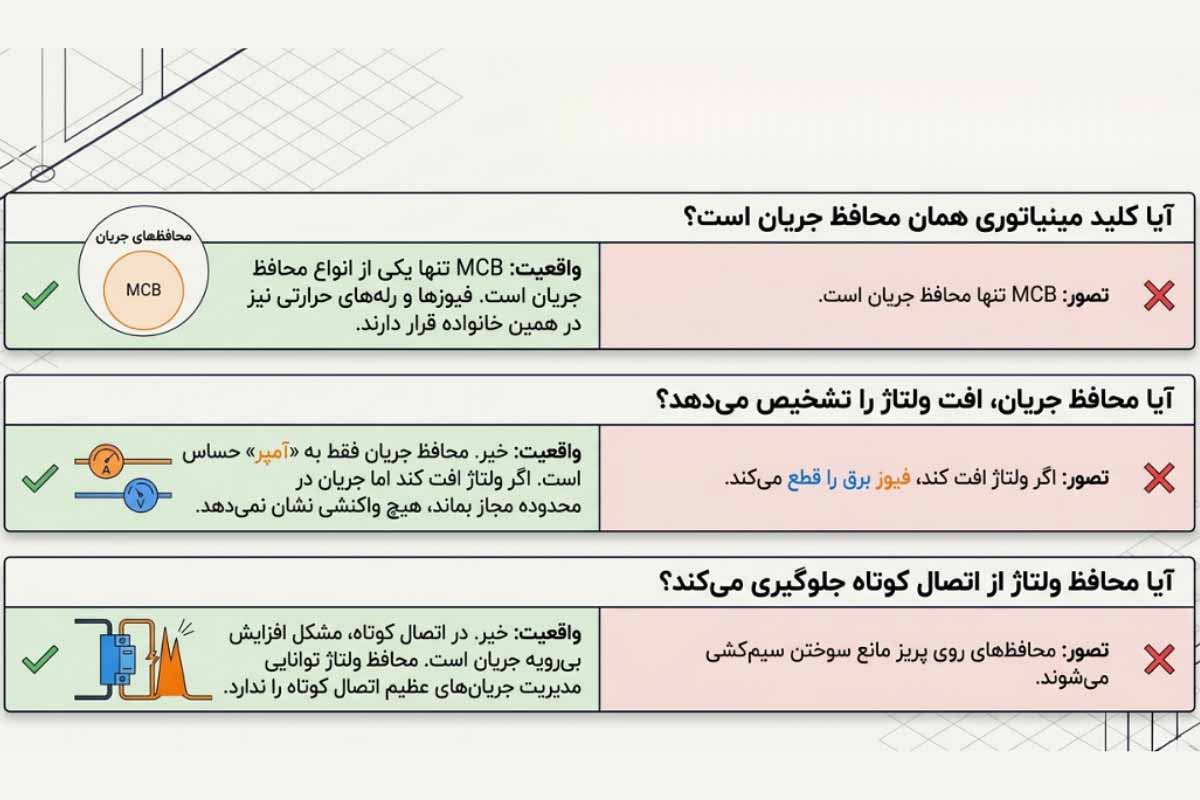

آیا کلید مینیاتوری همان محافظ جریان است؟

خیر، کلید مینیاتوری (MCB) یکی از انواع تجهیزات حفاظت جریان است، اما تمام محافظ‌های جریان به کلید مینیاتوری محدود نمی‌شوند.

• کلید مینیاتوری چیست؟ بررسی کامل اجزا و ساختار

کلید مینیاتوری با استفاده از دو مکانیزم حرارتی و مغناطیسی، مدار را در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. بخش حرارتی برای تشخیص افزایش جریان در مدت زمان مشخص و بخش مغناطیسی برای قطع سریع جریان‌های شدید مانند اتصال کوتاه انجام می‌دهد. در مقابل، اصطلاح محافظ جریان یک عنوان کلی برای تجهیزاتی است که افزایش جریان غیرمجاز را تشخیص می‌دهند و باعث قطع مدار یا ارسال فرمان قطع می‌شوند. فیوز، MCB، MCCB، کلید حرارتی و رله‌های اضافه جریان در این دسته قرار می‌گیرند.

بنابراین، هر کلید مینیاتوری یک تجهیز حفاظت جریان محسوب می‌شود، اما هر تجهیز حفاظت جریان الزاماً کلید مینیاتوری نیست. همچنین MCB قابلیت تشخیص افت یا افزایش ولتاژ را ندارد و برای این نوع خطاها باید از محافظ ولتاژ یا رله کنترل ولتاژ استفاده شود.

آیا محافظ جریان می‌تواند افت یا افزایش ولتاژ را تشخیص دهد؟

خیر، محافظ جریان برای اندازه‌گیری و کنترل جریان طراحی شده است و معمولا توانایی تشخیص تغییرات ولتاژ را ندارد. وظیفه اصلی این تجهیزات، حفاظت مدار در برابر اضافه‌بار، اتصال کوتاه و عبور جریان بیشتر از ظرفیت مجاز است. برای مثال، اگر ولتاژ شبکه کاهش پیدا کند یا افزایش یابد، اما مقدار جریان همچنان در محدوده مجاز باشد، تجهیزاتی مانند فیوز، کلید مینیاتوری و رله اضافه جریان معمولا واکنشی نشان نمی‌دهند.

برای تشخیص خطاهایی مانند افت ولتاژ، اضافه ‌ولتاژ، قطع فاز یا عدم تقارن ولتاژ در سیستم‌های سه‌فاز باید از محافظ ولتاژ یا رله کنترل ولتاژ استفاده شود. البته محافظ‌های ترکیبی ولتاژ-جریان دیجیتال هر دو پارامتر را به‌صورت هم‌زمان پایش می‌کنند.

آیا محافظ ولتاژ از اضافه‌بار و اتصال کوتاه جلوگیری می‌کند؟

خیر، محافظ ولتاژ برای کنترل جریان و حفاظت در برابر اضافه‌بار یا اتصال کوتاه طراحی نشده است. این تجهیز فقط مقدار ولتاژ ورودی را بررسی می‌کند و در صورت خارج شدن ولتاژ از محدوده مجاز، خروجی برق را قطع می‌کند. در خطاهایی مانند اضافه‌بار یا اتصال کوتاه، عامل اصلی افزایش غیرمجاز جریان است؛ بنابراین حفاظت این شرایط باید توسط تجهیزاتی مانند فیوز، کلید مینیاتوری (MCB)، کلید اتوماتیک (MCCB) و سایر تجهیزات حفاظت جریان انجام شود.

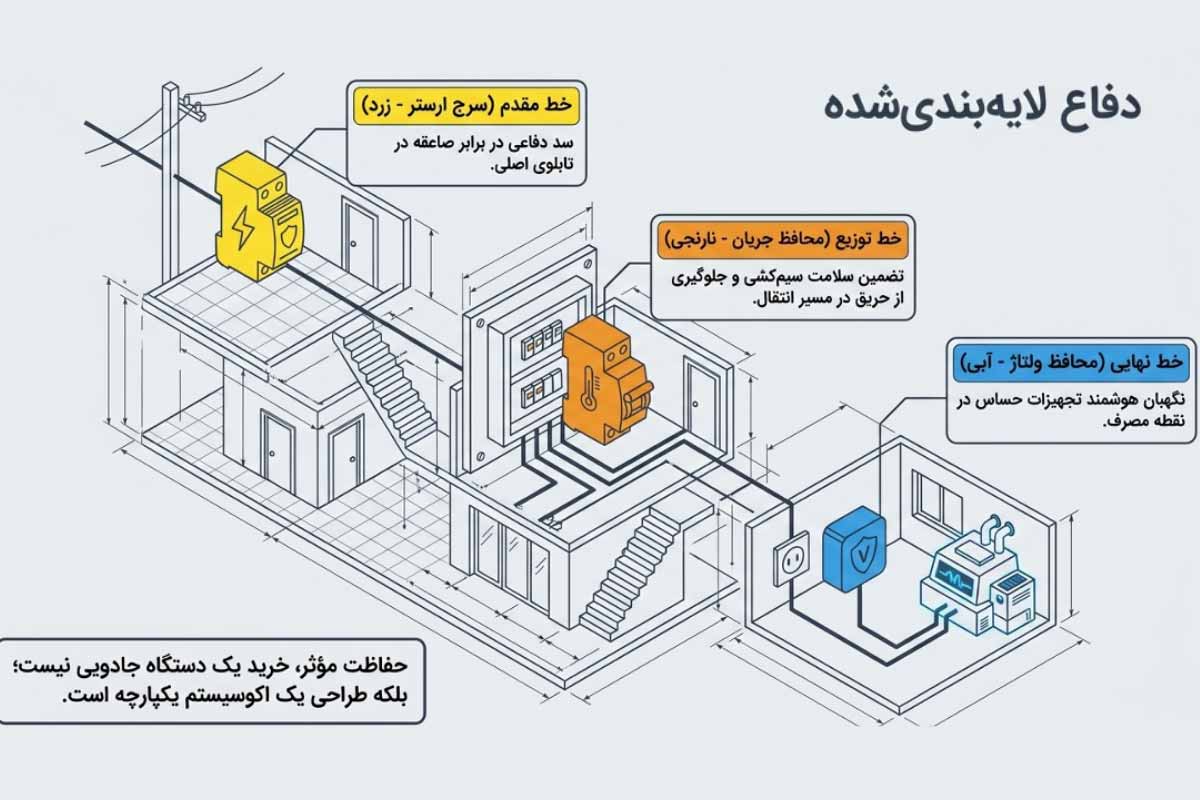

در نتیجه، محافظ ولتاژ و تجهیزات حفاظت جریان وظایف متفاوتی دارند و در یک سیستم برق ایمن، معمولا به‌عنوان تجهیزات مکمل در کنار یکدیگر استفاده می‌شوند.

آیا محافظ جریان به نوسان ولتاژ واکنش نشان می‌دهد؟

خیر، محافظ جریان نسبت به نوسانات ولتاژ واکنش مستقیم نشان نمی‌دهد؛ زیرا عملکرد آن بر اساس مقدار جریان عبوری از مدار است. این تجهیزات زمانی عمل می‌کنند که جریان از مقدار تنظیم‌شده یا ظرفیت مجاز مدار بیشتر شود. به همین دلیل، اگر ولتاژ شبکه دچار افت یا افزایش شود اما جریان مصرفی تغییر قابل توجهی نداشته باشد، محافظ جریان معمولا مدار را قطع نمی‌کند.

البته در برخی تجهیزات مانند موتورهای الکتریکی، تغییرات ولتاژ ممکن است باعث تغییر جریان مصرفی شود؛ اما این واکنش غیرمستقیم به معنای حفاظت ولتاژی نیست. برای کنترل نوسانات ولتاژ باید از محافظ ولتاژ یا رله کنترل ولتاژ استفاده شود.
