معرفی محافظ ولتاژ و جریان تکفاز 63 آمپر JBH مدل CVP-S کد P42063A1
محافظ ولتاژ و جریان تکفاز 63 آمپر JBH مدل CVP-S با کد P42063A1، یک دستگاه حفاظتی است که برای جلوگیری از آسیب به تجهیزات الکتریکی در برابر نوسانات ولتاژ و جریان طراحی شده است. این محافظ با قابلیت تحمل جریان نامی 63 آمپر، مناسب برای سیستم‌های تکفاز است و وظیفه اصلی آن قطع مدار در صورت افزایش یا کاهش خطرناک ولتاژ و همچنین جریان اضافی است. این دستگاه معمولاً روی ریل DIN در تابلو برق نصب می‌شود و با تشخیص سریع خطاها، از سوختن دستگاه‌های حساس مانند لوازم خانگی، سیستم‌های روشنایی و موتورهای الکتریکی جلوگیری می‌کند. استفاده از محافظ JBH اهمیت زیادی دارد، زیرا نه تنها ایمنی سیستم برق را افزایش می‌دهد، بلکه از هزینه‌های تعمیر و تعویض تجهیزات نیز می‌کاهد. در محیط‌های مسکونی، تجاری و صنعتی سبک، این محصول می‌تواند از خرابی‌های ناشی از نوسانات برق شهری یا مشکلات داخلی شبکه جلوگیری کند.

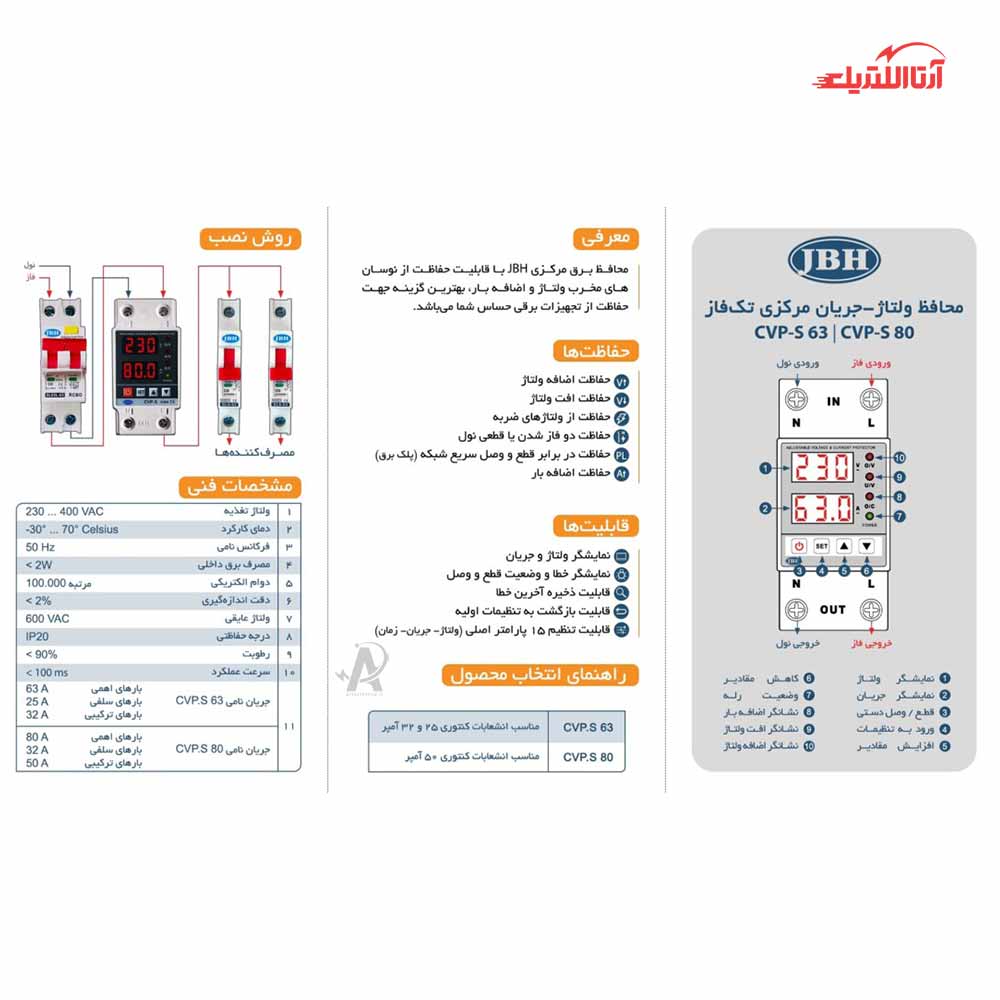

نحوه نصب محافظ ولتاژ و جریان تکفاز 63 آمپر JBH مدل CVP-S کد P42080A1
قطع برق تابلو
ابتدا برق اصلی را قطع کرده و با فازمتر یا مولتی‌متر، از نبود ولتاژ در سیم‌ها اطمینان حاصل کنید.
نصب روی ریل مینیاتوری
دستگاه را داخل تابلو برق و روی ریل استاندارد DIN نصب کنید. محل نصب باید خشک، دارای تهویه مناسب و دور از رطوبت و حرارت مستقیم باشد.
اتصال برق ورودی به ترمینال IN

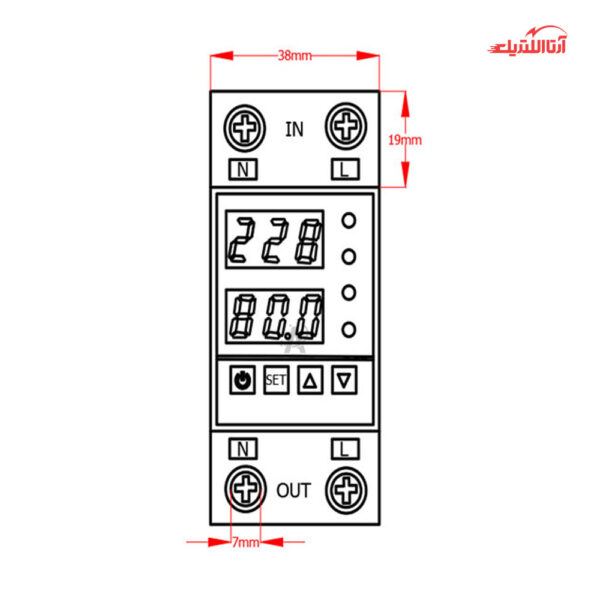

برق شهر را به قسمت بالایی دستگاه که با IN مشخص شده متصل کنید:
- سیم فاز ورودی (L) به ترمینال L در بخش IN
- سیم نول ورودی (N) به ترمینال N در بخش IN
- اتصال خروجی به مصرف‌کننده از ترمینال OUT
سیم‌های خروجی به سمت بار یا تجهیزات مصرف‌کننده را به ترمینال‌های پایین دستگاه که با OUT مشخص شده‌اند وصل کنید:
- فاز خروجی به ترمینال L در بخش OUT
- نول خروجی به ترمینال N در بخش OUT
- بررسی اتصالات و سفت‌کردن پیچ‌ها
از سیم با سطح مقطع متناسب با جریان مصرفی استفاده کنید. تمامی پیچ‌های ترمینال را محکم ببندید، اما از اعمال فشار بیش از حد خودداری کنید. اتصالات شل می‌توانند باعث داغ‌شدن، جرقه و آسیب به دستگاه شوند.
روشن‌کردن و کنترل عملکرد
پس از اطمینان از صحیح بودن سیم‌کشی، برق را وصل کنید. نمایشگر دستگاه ولتاژ شبکه را نشان می‌دهد و پس از سپری‌شدن زمان تأخیر تنظیم‌شده، رله خروجی وصل می‌شود.
نکات مهم نصب
- ورودی برق شهر باید فقط به ترمینال‌های IN و خروجی مصرف‌کننده فقط به ترمینال‌های OUT متصل شود.
- این مدل برای برق تکفاز 220 ولت AC و جریان نامی ۸۰ آمپر طراحی شده است.
- دستگاه مسیر فاز را کنترل و قطع می‌کند؛ بااین‌حال نول نیز باید مطابق علائم N ورودی و خروجی به‌درستی عبور داده شود.
- برای حفاظت بهتر، استفاده از فیوز یا کلید مینیاتوری مناسب در بالادست دستگاه توصیه می‌شود.
- از نصب دستگاه در محیط مرطوب، داخل فضای بدون تهویه، یا نزدیک منابع حرارتی خودداری کنید.

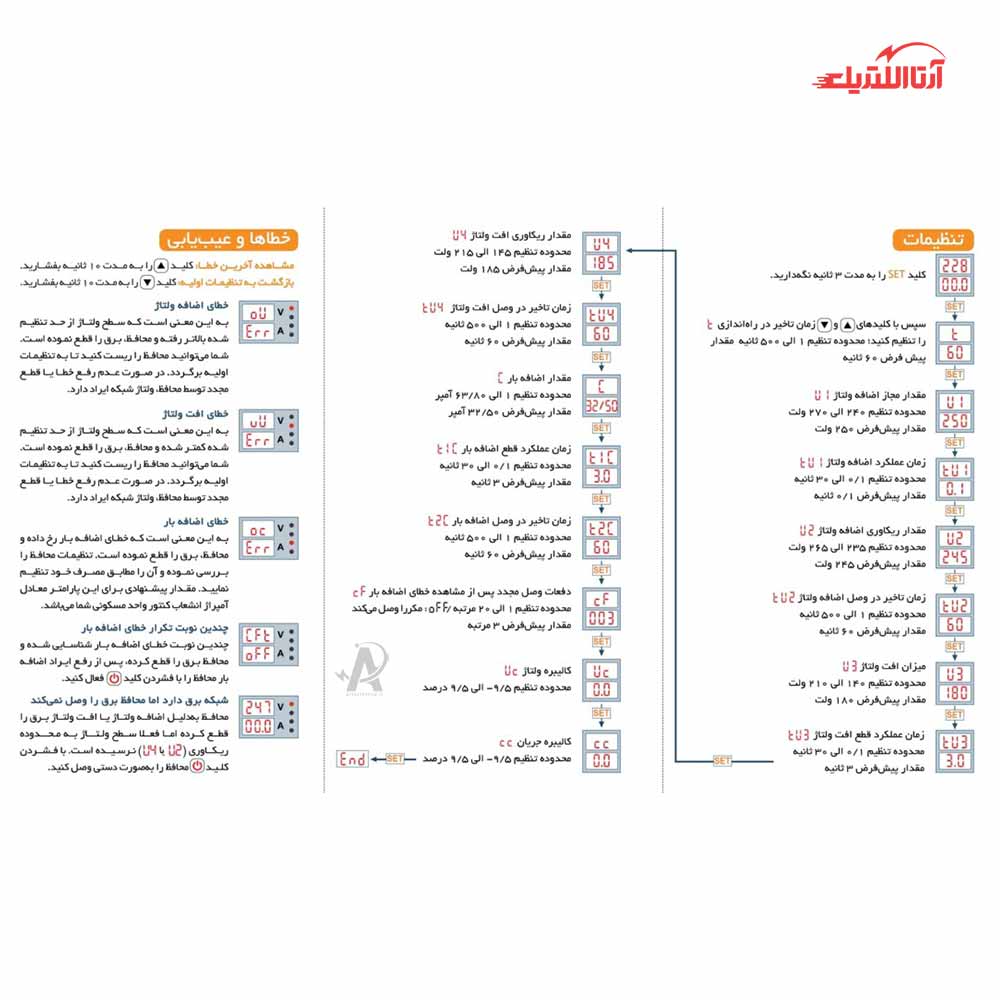

- پس از نصب، می‌توانید از طریق دکمه SET، محدوده قطع ولتاژ بالا و پایین، زمان تأخیر وصل و حد اضافه‌جریان را متناسب با شرایط محل تنظیم کنید.
مزایای محافظ ولتاژ و جریان تکفاز 63 آمپر JBH
- امکان تنظیم دقیق محدوده ولتاژ مجاز برای عملکرد بهینه
- پس از رفع خطا، دستگاه به صورت خودکار یا دستی به مدار برمی‌گردد
- مناسب برای تابلوهای برق بدون نیاز به سیم کشی
- حفاظت در مقابل ولتاژ ضربه یا صاعقه
- نمایش لحظه‌ای ولتاژ و ثبت آخرین خطاهای رخدادها
- بازگشت به حالت عادی پس از رفع نوسانات
- صفحه نمایش LED دقیق و نمایش نوع خطا
- تنظیم پارامترهای مختلف مانند زمان قطع، محدوده ولتاژ و سایر تنظیمات حفاظتی
- حفاظت در برابر اضافه بار و قطعی نول یا دو فاز شدن
- حفاظت از افت ولتاژ و اضافه ولتاژ
کاربردهای محافظ ولتاژ تکفاز 63 آمپر کد P42063A1
- جایگزین امن و دائمی برای محافظ‌های سیار برق، حفاظت از تمام وسایل خانه در برابر نوسانات
- مناسب برای لوازم حساس مانند یخچال، تلویزیون، سیستم‌های صوتی و تصویری، روشنایی LED
- استفاده در ماشین آلات و تجهیزات تکفاز موتورهای الکتریکی، دستگاه‌های CNC، لیزر و ماینرها
- جلوگیری از آسیب ناشی از نوسانات ناگهانی در خطوط تکفاز
- افزایش طول عمر دستگاه‌های با مصرف بالا
- محافظت از پمپ‌های کفکش و آبیاری در برابر قطع و وصل‌های مکرر و نوسانات برق
- جلوگیری از سوختن موتور پمپ‌ها در مناطق با برق ناپایدار
