قیمت چاه ارت (زمین)
قیمت اجرای چاه ارت به عواملی مانند نوع خاک، عمق و تعداد چاهها، نوع تجهیزات و مواد مصرفی بستگی دارد. خاکهای با مقاومت بالا ممکن است به مواد خاصی مانند بنتونیت یا ژلهای شیمیایی برای کاهش مقاومت نیاز داشته باشند. استفاده از تجهیزات با کیفیت مانند میلههای مسی، صفحات مسی، و اتصالات مقاوم در برابر خوردگی، هزینهها را افزایش میدهد اما در عوض کارایی و طول عمر سیستم ارتینگ را تضمین میکند. همچنین، موقعیت جغرافیایی و شرایط محیطی و نیازهای خاص هر پروژه نیز میتوانند بر هزینه نهایی تأثیر بگذارند.
در فروشگاه اینترنتی آرتا الکتریک، مجموعهای کامل از تجهیزات و لوازم چاه ارت شامل میلههای ارت، صفحات مسی، سیم مسی، کلمپها و اتصالات، بنتونیت و ژلهای کاهنده مقاومت، زغال کربن فعال، و جوش احتراقی موجود است. شما میتوانید این محصولات را مشاهده و خریداری کرده و با استفاده از آنها، سیستم ارتینگ خود را به صورت حرفهای و با کمترین هزینه ممکن پیادهسازی کنید. همچنین برای دریافت مشاوره خرید تجهیزات ارتینگ و اجرای آن میتوانید با شمارههای درج شده در سایت تماس حاصل فرمائید.
انواع چاه ارت و سیستم ارتینگ (زمین)
چاه ارت (یا سیستمهای ارتینگ) برای ایمنی و حفاظت تجهیزات و افراد در برابر خطرات الکتریکی ایجاد میشود. این سیستمها به تخلیه جریانهای خطا به زمین کمک میکنند و از آسیبهای ناشی از برقگرفتگی یا اتصالات کوتاه جلوگیری میکنند. در زیر انواع مختلف چاه ارت که شما ذکر کردید را به همراه توضیحات و چند نوع دیگر اضافه میکنم:
- چاه ارت ساده: این نوع چاه با استفاده از میلههای مسی یا فولادی گالوانیزه ساخته میشود. در این روش، میله به عمق زمین فرو رفته و با موادی مانند نمک و زغال بهبود داده میشود تا مقاومت زمین کاهش یابد.
- چاه ارت حلقهای: در این روش، یک حلقه از سیم مسی در اطراف محوطه مورد نظر در زمین دفن میشود. این حلقه به یک یا چند نقطه از سیستم ارت متصل میشود و جریانهای خطا را تخلیه میکند.
- چاه ارت آماده: این نوع چاهها به صورت پیشساخته عرضه میشوند و نصب آنها سادهتر و سریعتر است. این چاهها معمولاً شامل یک محفظه با مواد کاهشدهنده مقاومت و یک الکترود است.
- چاه ارت افقی: در این روش، سیمهای مسی به صورت افقی در عمق کمتری از زمین دفن میشوند. این نوع چاه بیشتر در مناطقی با سطح زمین سخت یا سنگی استفاده میشود که حفاری عمودی ممکن نیست.
- چاه ارت مکانیزه: استفاده از ماشینآلات برای حفاری و نصب الکترودهای ارت، این روش را سریعتر و کارآمدتر میکند. این روش برای پروژههای بزرگ و صنعتی مناسب است.
- چاه ارت شیمیایی: در این نوع چاه، از موادی مانند ژلها و پودرهای شیمیایی استفاده میشود که مقاومت زمین را به شکل قابل توجهی کاهش میدهند و پایداری بهتری را در شرایط محیطی مختلف فراهم میکنند.
- چاه ارت عمیق: این روش برای مناطقی که زمین سطحی مقاومت بالایی دارد استفاده میشود. الکترودها در عمقهای بیشتر برای دستیابی به لایههای زمین با مقاومت کمتر نصب میشوند.
- چاه ارت شبکهای: در این سیستم، شبکهای از سیمهای مسی در زمین دفن میشود و به نقاط مختلف سیستم ارت متصل میگردد. این نوع سیستم برای پوشش وسیع و مقاومت کم بسیار موثر است.
نکات مهم در انتخاب نوع و خرید تجهیزات چاه ارت
انتخاب نوع مناسب چاه ارت برای اطمینان از ایمنی سیستم الکتریکی و عملکرد صحیح آن بسیار مهم است. عوامل مختلفی در این انتخاب موثر هستند که در ادامه به برخی از مهمترین آنها اشاره میکنیم:
- نوع خاک و مقاومت زمین: نوع خاک و مقاومت الکتریکی آن از مهمترین عوامل در تعیین نوع چاه ارت است. خاکهای مرطوب و دارای مواد معدنی رسانا مقاومت الکتریکی کمتری دارند و گزینه مناسبی برای سیستم ارت هستند. در مقابل، خاکهای خشک و سنگی معمولاً مقاومت بالایی دارند و ممکن است نیاز به روشهای خاصی مثل استفاده از مواد شیمیایی کاهنده مقاومت باشد.
- عمق و وسعت فضای موجود: در مناطقی که امکان حفر عمق زیاد وجود دارد، چاه عمودی مناسب است. در مقابل، اگر فضای افقی بیشتری موجود باشد و حفر عمقی دشوار باشد، سیستم ارت افقی یا شبکهای میتواند گزینه بهتری باشد.
- رطوبت زمین: زمینهای مرطوب معمولاً مقاومت الکتریکی کمتری دارند. در مناطقی که رطوبت کمی دارند، ممکن است نیاز به افزودن رطوبت یا استفاده از موادی مانند بنتونیت باشد که بتوانند رطوبت را حفظ کنند. در مناطقی با بارندگی زیاد، رطوبت خاک بیشتر است و به همین دلیل مقاومت زمین کمتر میشود. دما بر هدایت الکتریکی خاک تاثیر میگذارد. در دماهای پایین، هدایت الکتریکی خاک کاهش مییابد.
- وجود تاسیسات زیرزمینی: قبل از حفر چاه ارت، باید بررسی شود که در منطقه مورد نظر تاسیسات زیرزمینی مانند لولههای آب، گاز یا کابلهای برق وجود نداشته باشد.
- مساحت موجود برای اجرا: در برخی مکانها ممکن است به دلیل محدودیتهای فضا نتوان از سیستمهای گسترده و افقی استفاده کرد، بنابراین باید بر اساس فضای موجود انتخاب کرد.
- مقررات و استانداردها: رعایت مقررات و استانداردهای مرتبط با سیستمهای ارتینگ الزامی است. این استانداردها میتوانند شامل الزامات خاصی درباره نوع و اجرای سیستم ارت باشند.
- کاربری ساختمان: برای ساختمانهای مسکونی، تجاری و صنعتی، نیاز به چاه ارت با مقاومتهای مختلفی است.
توجه به این نکات کمک میکند تا بهترین نوع چاه ارت بر اساس شرایط محیطی و نیازهای پروژه انتخاب شود و اطمینان حاصل شود که سیستم ارتینگ به درستی عمل میکند.
بررسی کاربردهای چاه ارت
چاه ارت (زمین) یکی از اجزای حیاتی در سیستمهای الکتریکی است و کاربردهای متنوعی دارد که برای اطمینان از ایمنی و عملکرد صحیح تجهیزات الکتریکی استفاده میشود. در ادامه به برخی از کاربردهای مهم آن اشاره میکنیم:
- حفاظت از افراد و تجهیزات: سیستم ارتینگ با تخلیه جریانهای اضافی و خطرناک به زمین، از برقگرفتگی افراد و آسیب به تجهیزات الکتریکی جلوگیری میکند. این کار باعث میشود تا خطرات ناشی از شوک الکتریکی به حداقل برسد.
- جلوگیری از افزایش ولتاژ ناخواسته: در صورت وقوع رعد و برق یا نوسانات برق، چاه زمین کمک میکند تا افزایش ناگهانی ولتاژ به سرعت به زمین تخلیه شود و از آسیب به تجهیزات جلوگیری کند.
- تثبیت ولتاژ سیستمهای الکتریکی: استفاده از چاه ارت باعث میشود تا ولتاژ سیستمهای الکتریکی در سطحی پایدار و ایمن باقی بماند و عملکرد بهینه آنها تضمین شود.
- محافظت در برابر نوسانات برق: ارتینگ با تخلیه نوسانات و جریانهای الکتریکی ناخواسته به زمین، از تجهیزات در برابر خرابی ناشی از نوسانات برق محافظت میکند.
- کاهش نویزهای الکتریکی: استفاده از چاه زمین میتواند به کاهش نویزها و تداخلات الکترومغناطیسی در سیستمهای الکتریکی کمک کند که به بهبود کیفیت عملکرد تجهیزات الکترونیکی منجر میشود.
- ایجاد مسیری برای تخلیه الکتریسیته ساکن: سیستم زمین به تخلیه بارهای الکتریسیته ساکن کمک و از ایجاد جرقه و خطرات ناشی از آن جلوگیری میکند.
- تسهیل در عملکرد دستگاههای حفاظتی: وجود یک سیستم ارت مناسب باعث میشود که دستگاههای حفاظتی مانند کلید مینیاتوری و سایر قطعکنندهها، سریعتر و موثرتر عمل کنند و از تجهیزات محافظت نمایند.
کاربرد در صنایع مختلف
- مراکز داده و سرورها: جلوگیری از خرابی دادهها و قطعی سیستمها به دلیل نوسانات برق
- صنایع نفت و گاز: حفاظت از تاسیسات در برابر رعد و برق و جلوگیری از انفجارهای ناشی از الکتریسیته ساکن
- تاسیسات مسکونی و تجاری: افزایش ایمنی ساکنان و تجهیزات الکتریکی
- صنایع تولیدی: کاهش خرابی ماشینآلات و افزایش طول عمر آنها
معرفی اجزای اصلی چاه ارت
برای ساخت و اجرای چاه ارت، نیاز به لوازم و تجهیزات مختلفی است که هر یک نقش مهمی در عملکرد صحیح سیستم ارتینگ دارند. در زیر به معرفی و توضیح این لوازم میپردازیم:

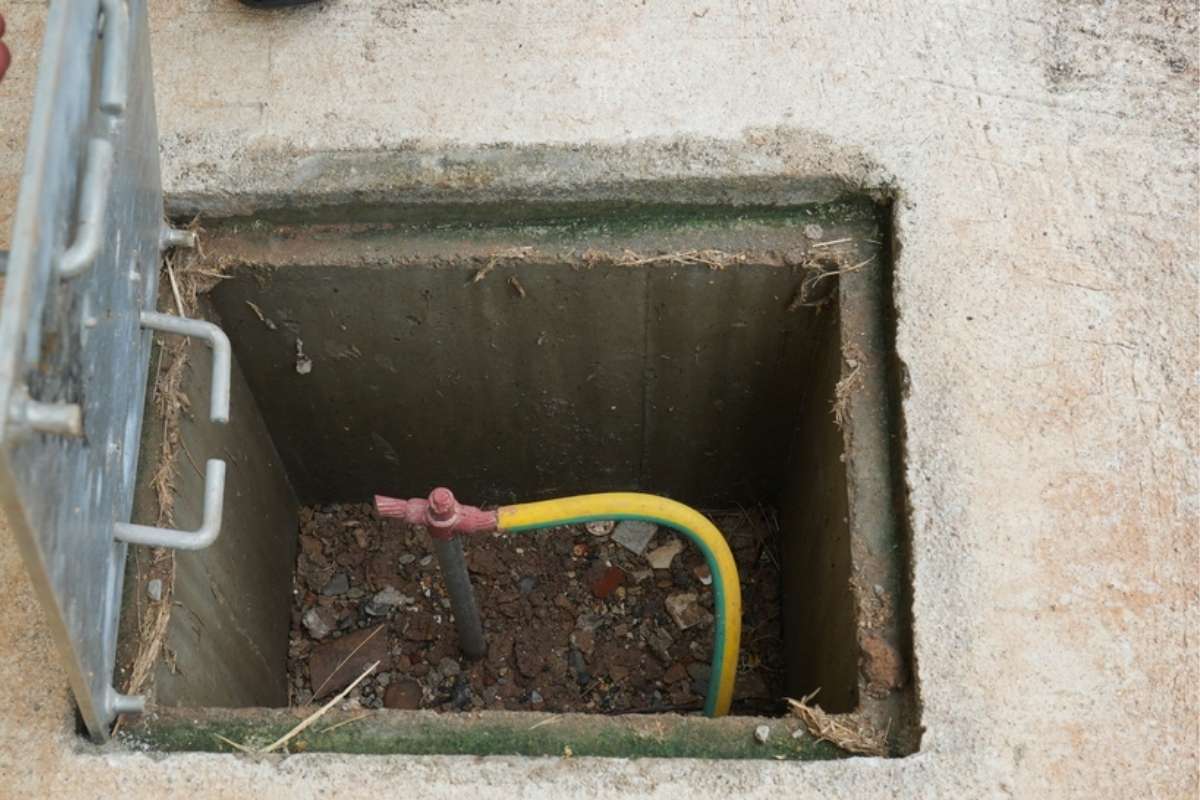

- دریچه بازدید: دریچهای است که بر روی چاه نصب میشود و امکان بازرسی، عیبیابی، تعمیر و دسترسی آسان به اتصالات و تجهیزات داخلی چاه را فراهم میکند. این دریچه معمولاً از جنس پلاستیک یا فلز ساخته شده و به حفاظت از اجزای داخلی چاه در برابر آب و خاک کمک میکند.
- بنتونیت: نوعی خاک رس است که به دلیل خاصیت جذب آب بالا، به عنوان یک ماده کاهشدهنده مقاومت زمین در چاه ارت استفاده میشود. با افزودن آب به بنتونیت، یک ژل رسانا تشکیل میشود که تماس الکتریکی بین الکترود و خاک را بهبود میبخشد.

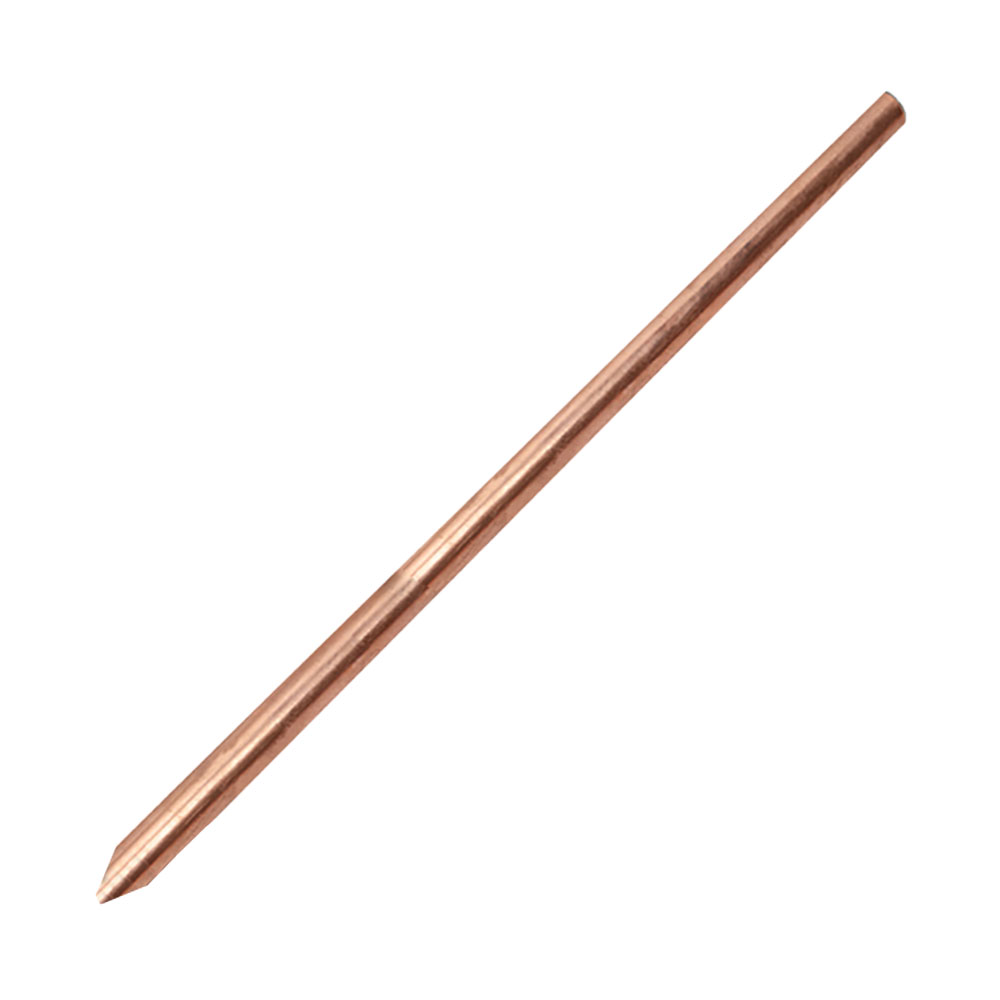

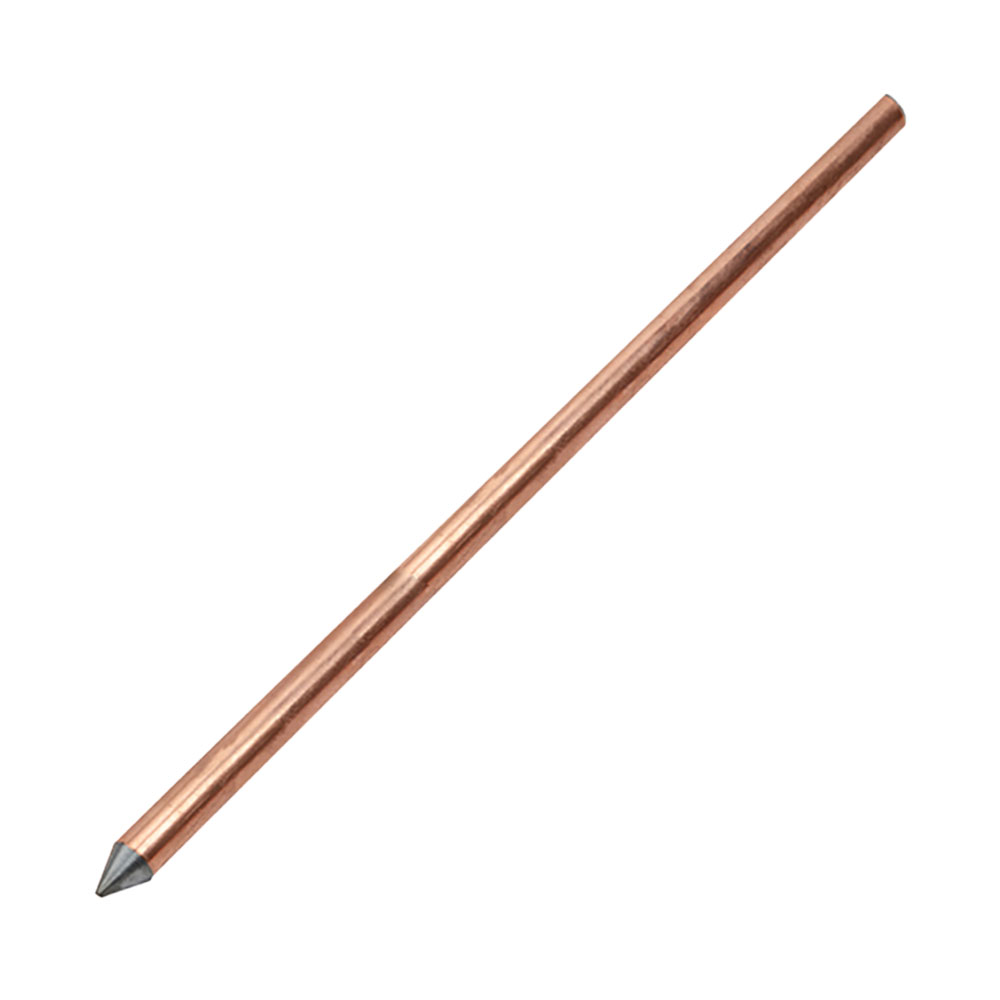

- میله ارت: میلههای فلزی (معمولاً مسی یا گالوانیزه) هستند که در زمین فرو میروند و به عنوان الکترود عمل میکنند. این میلهها جریان الکتریکی را به زمین منتقل میکنند.

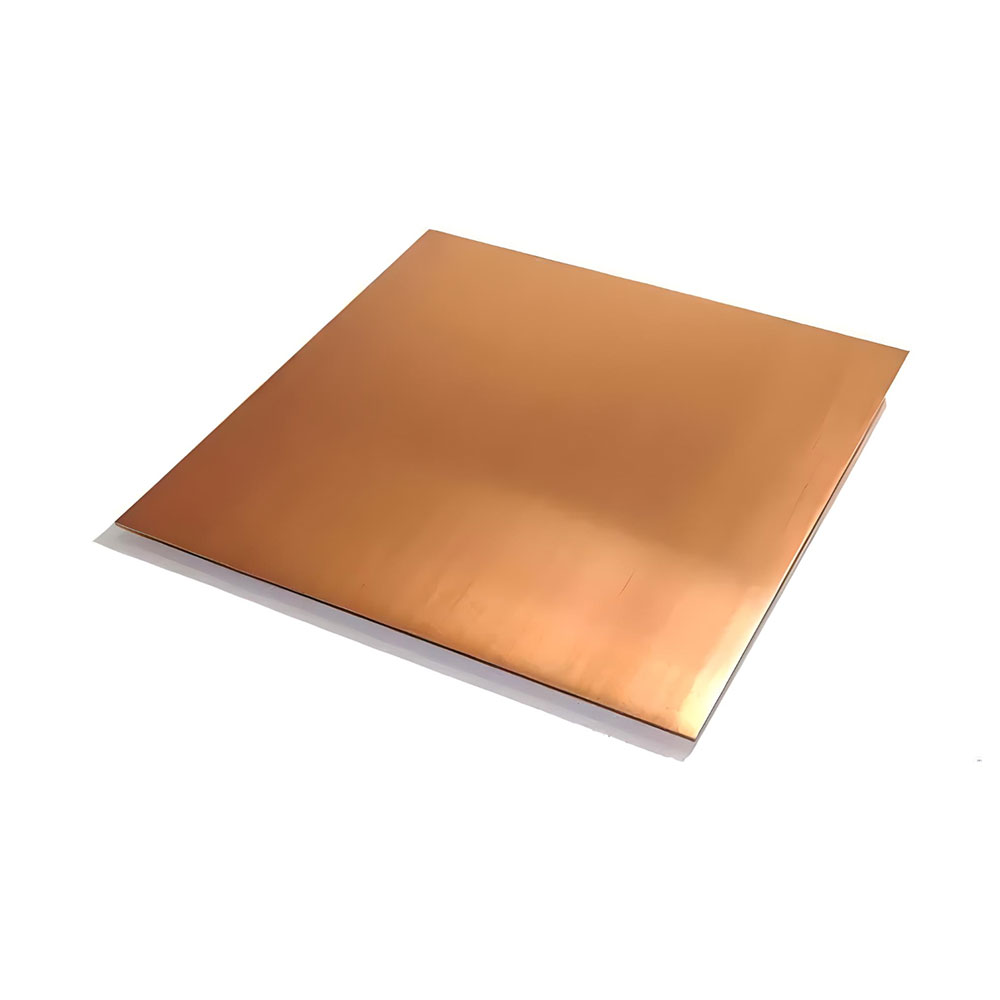

- صفحه مسی: در برخی از سیستمهای ارتینگ، به جای میلههای ارت از صفحات مسی بزرگ استفاده میشود. این صفحات سطح تماس بیشتری با زمین دارند و برای کاهش مقاومت الکتریکی مؤثرتر هستند.
- سیم مسی بدون روکش: برای اتصال میله ارت یا صفحه مسی به سایر اجزای سیستم ارتینگ مانند شینه ارت و بدنه تجهیزات الکتریکی استفاده میشود. سیم مسی به دلیل رسانایی بالای خود، بهترین گزینه برای این منظور است.
- زغال (کربن فعال): زغال در اطراف میلهها و صفحههای ارت قرار داده میشود تا مقاومت الکتریکی زمین را کاهش دهد. استفاده از زغال به بهبود تماس بین الکترود و زمین کمک میکند.
- جوش: برای اتصال مطمئن سیمها و میلهها به یکدیگر و ایجاد اتصالات دائمی و پایدار از جوش احتراقی یا تراپ استفاده میشود. این نوع جوش باعث میشود اتصالات در برابر خوردگی و اکسیداسیون مقاوم باشند.
- اتصالات: برای اتصال اجزای مختلف سیستم ارتینگ به یکدیگر از اتصالات مختلفی مانند بست، کانکتور، ترمینال، شینه، کلمپ، پیچ و مهره استفاده میشود. این اتصالات باید از جنس رسانا و با کیفیت بالا باشند.
- ژل: برخی از انواع ژلهای مخصوص برای بهبود تماس الکتریکی بین الکترود و خاک استفاده میشوند. این ژلها معمولاً حاوی مواد شیمیایی هستند که به کاهش مقاومت زمین کمک میکنند.
