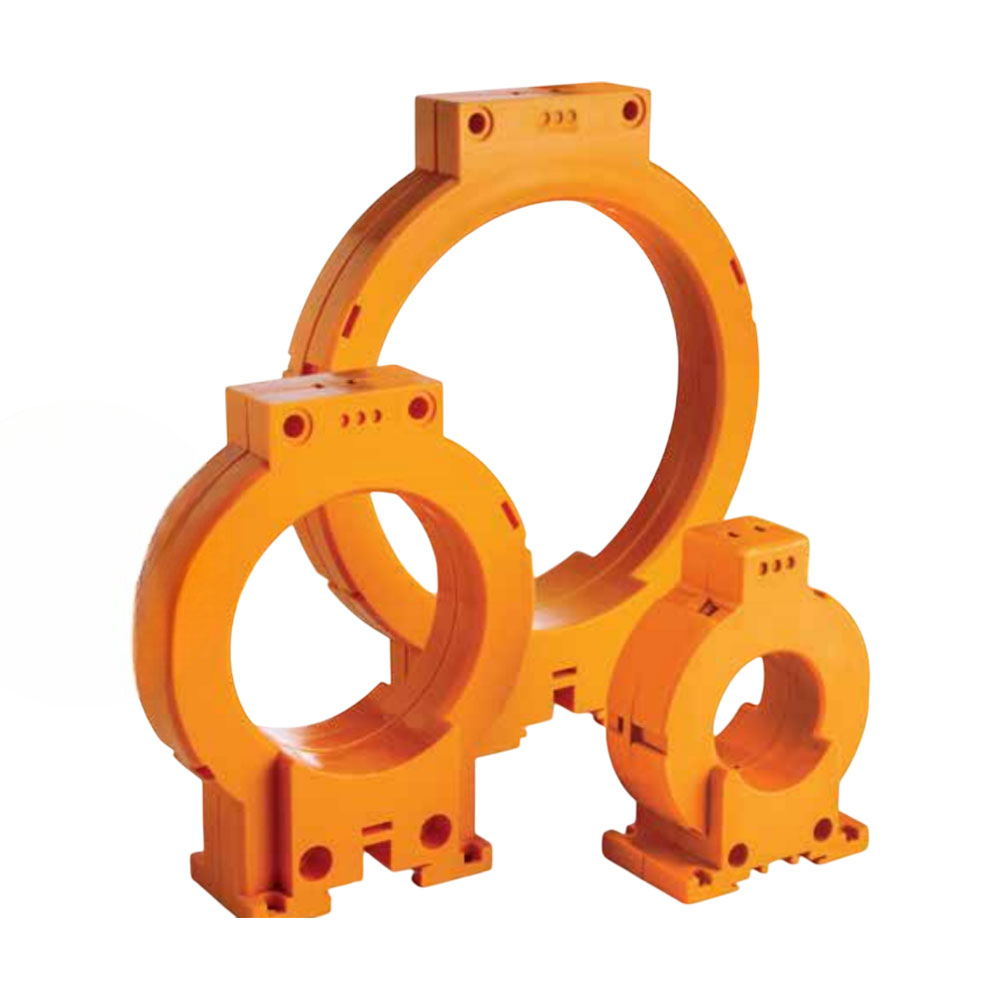

ترانسفورمر کوربالانس قطر 4 سانتی متر برنا الکترونیک مدل CBCT

معرفی

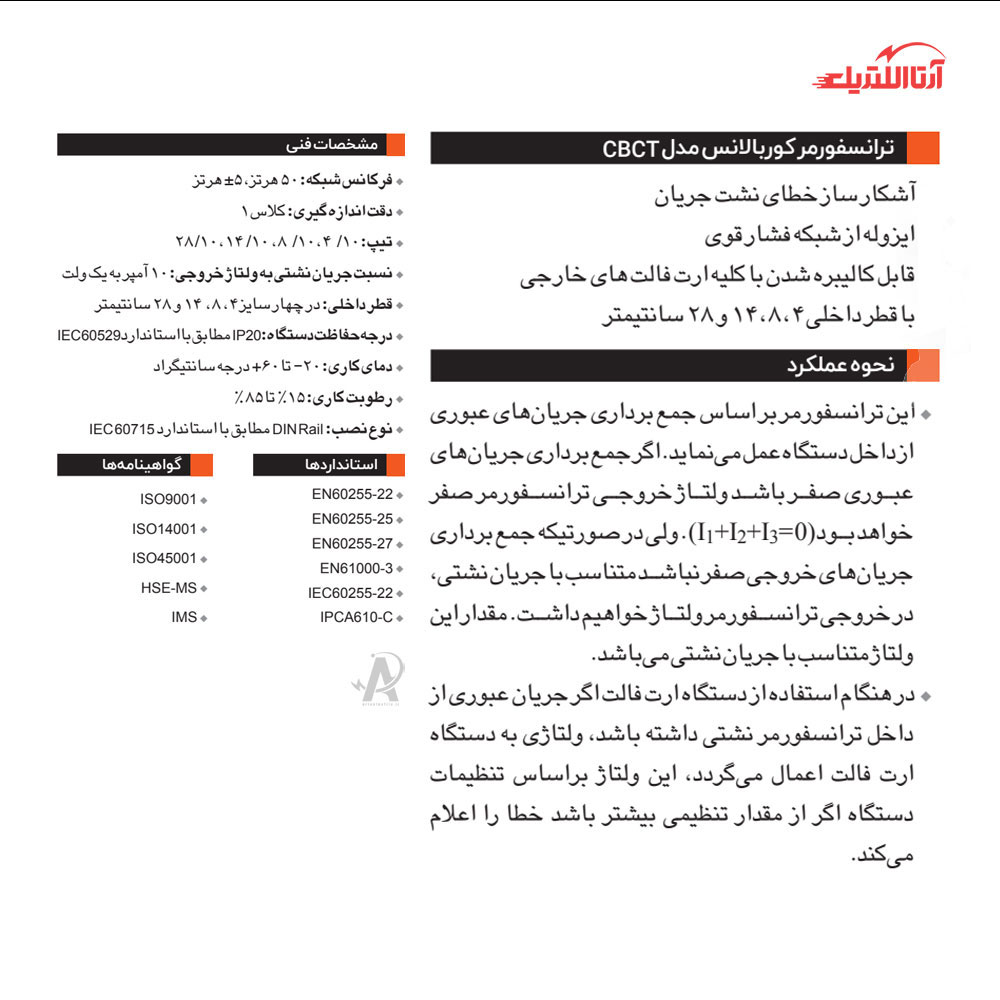

ترانس کوربالانس برنا الکترونیک مدل CBC/04

ترانسفورمر کوربالانس مدل CBCT محصولی از شرکت برنا الکترونیک است که برای تشخیص جریان‌های نشتی و حفاظت سیستم‌های الکتریکی در برابر خطاهای اتصال به زمین طراحی شده است. از مهم ترین مزایای این محصول می‌توان به افزایش ایمنی سیستم های الکتریکی،جلوگیری از آتش‌سوزی و حوادث ناشی از نشتی جریان،کاهش هزینه‌های تعمیر و نگهداری تجهیزات برقی و کاهش خطر برق گرفتگی برای افراد در محیط های صنعتی و خانگی اشاره کرد.

• آشکار ساز خطای نشت جریان
• ایزوله از شبکه فشار قوی
• قابل کالیبره شدن با کلیه ارت فالت های خارجی

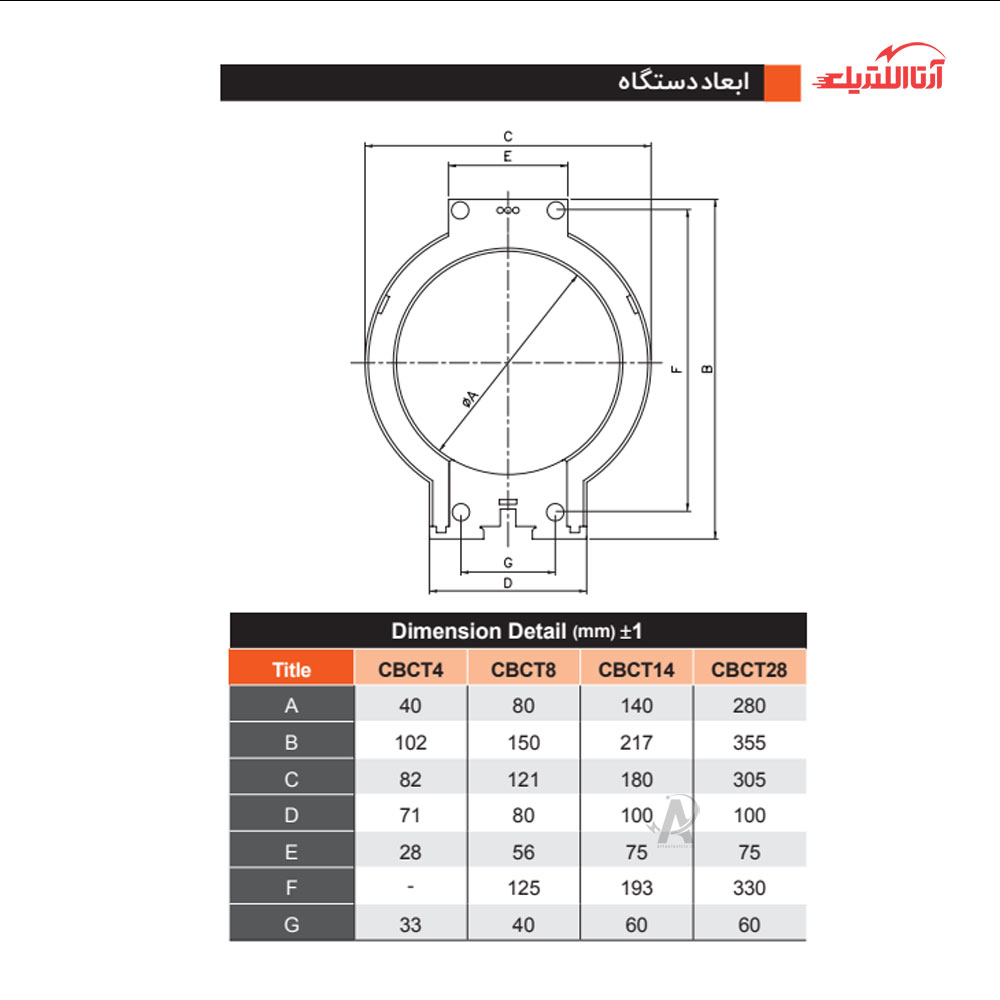

• قطر داخلی 4 سانتیمتر
• دقت اندازه گیری: کلاس ۱
• نسبت جریان نشتی به ولتاژ خروجی: ۱۰ آمپر به یک ولت

نحوه عملکرد ترانسفورمر کوربالانس برنا مدل CBCT

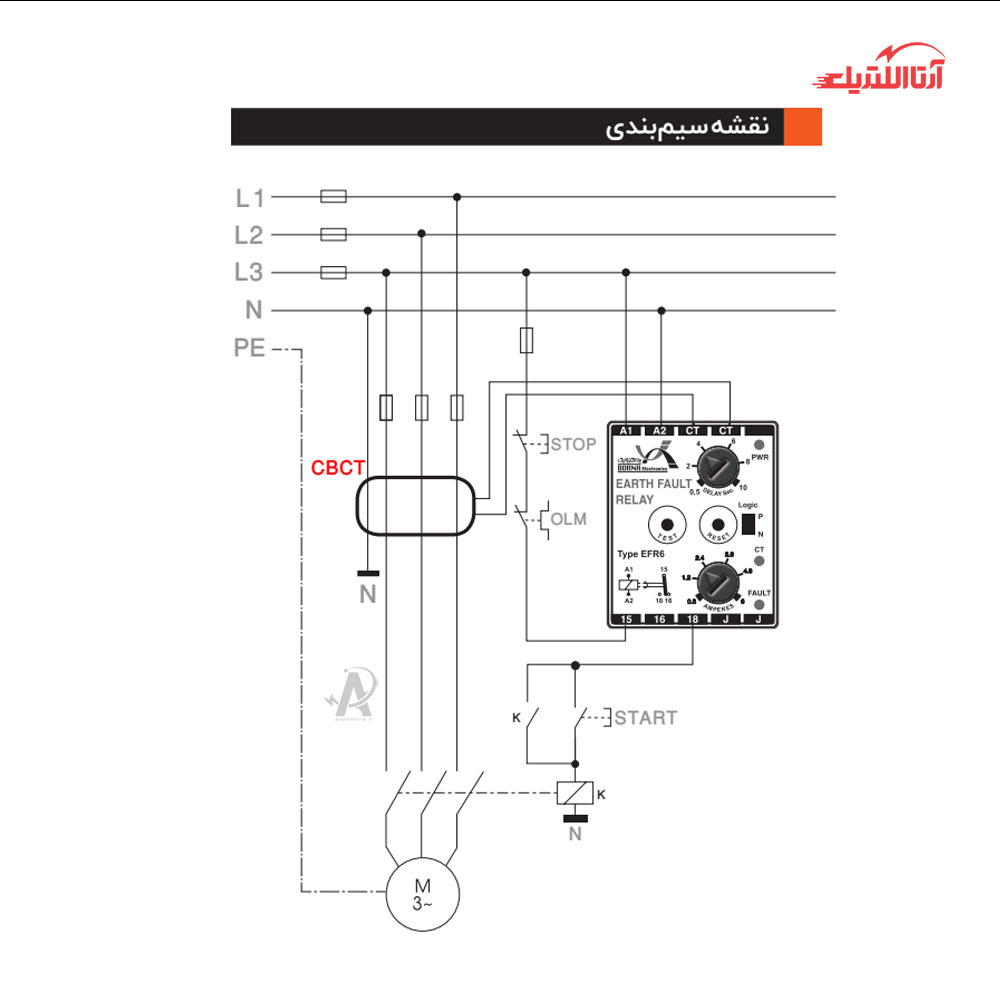

این ترانسفورمر با جمع‌بندی جریان‌های عبوری از داخل خود کار می‌کند. در صورتی که مجموع جریان‌های ورودی صفر باشد، ولتاژ خروجی نیز صفر خواهد بود (I1+I2+I3=0). اما اگر مجموع جریان‌های عبوری صفر نباشد، در خروجی ترانسفورمر ولتاژی متناسب با میزان جریان نشتی ایجاد خواهد شد. این ولتاژ متناسب با مقدار جریان نشتی تغییر می‌کند.در زمان استفاده از دستگاه ارت فالت، در صورت وجود نشتی در جریان عبوری از داخل ترانسفورمر، ولتاژی به دستگاه ارت فالت منتقل می‌شود. اگر این ولتاژ از مقدار تنظیم‌شده در دستگاه فراتر رود، خطا شناسایی و اعلام خواهد شد.

کاربرد ترانسفورمر کوربالانس قطر 4 سانتی متر برنا الکترونیک مدل CBCT

• تابلوهای برق صنعتی
• کارخانه ها و نیروگاه‌ ها
• سیستم‌های توزیع برق شهری و صنعتی
• محیط‌های حساس به نشتی جریان مانند بیمارستان‌ها و دیتا سنترها
