تایمر تاخیر در وصل طرح مینیاتوری برنا الکترونیک مدل DOT/M

معرفی

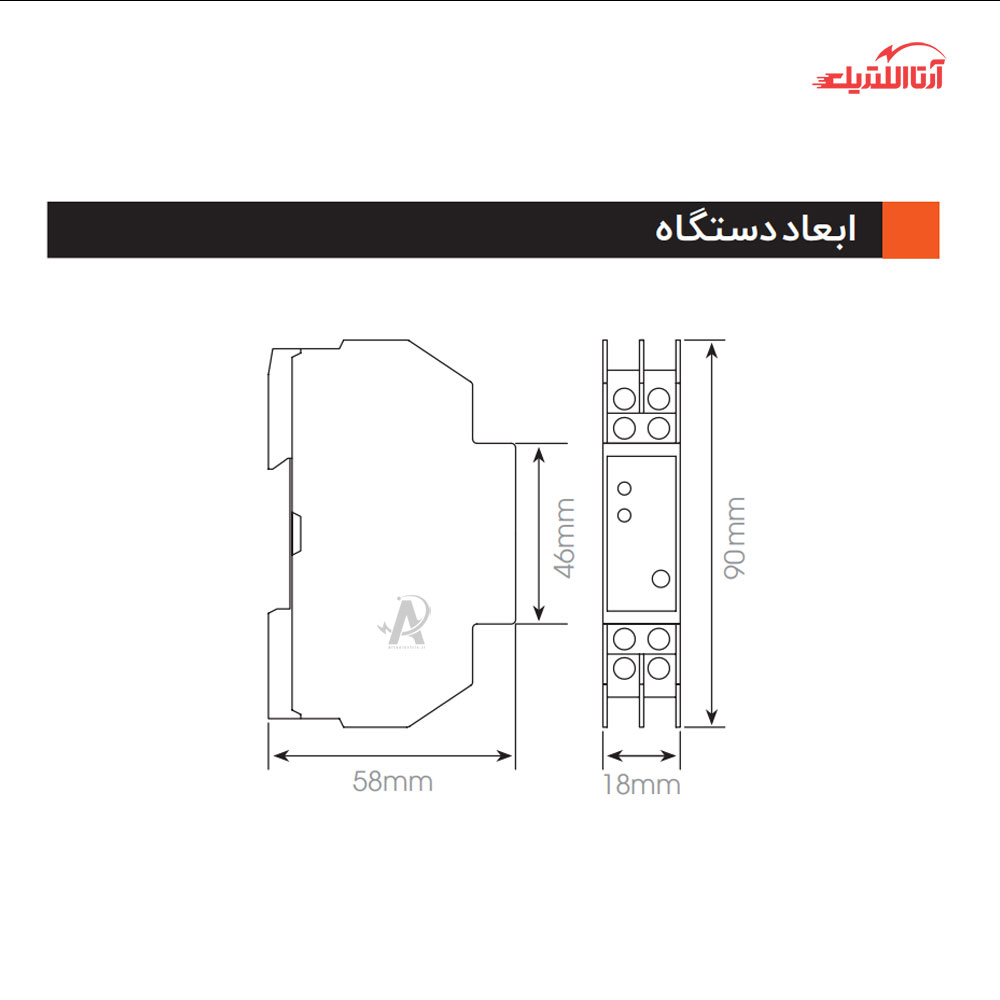

تایمر تأخیر در وصل (طرح مینیاتوری) برنا مدل DOT/M

تایمر تأخیر در وصل طرح مینیاتوری مدل DOT/M از برند برنا الکترونیک، یک محصول با طراحی فشرده و کارآمد است که برای کنترل زمان تأخیر در اتصال مدارهای الکتریکی استفاده می‌شود. این تایمر به‌طور ویژه برای کاربردهایی که نیاز به تأخیر در وصل جریان برق دارند، طراحی شده است.

• سنجش زمان پس از وصل برق
• قابلیت تنظیم زمان قطع
• در رنج های متنوع: 0.15-3 ، 1.5-3 ، 60-3 ، 600-3 ثانیه و60-3 دقیقه

دو سیگنال نمایشگر:

-وصل برق ورودی PWR
-وصل رله خروجی OUT

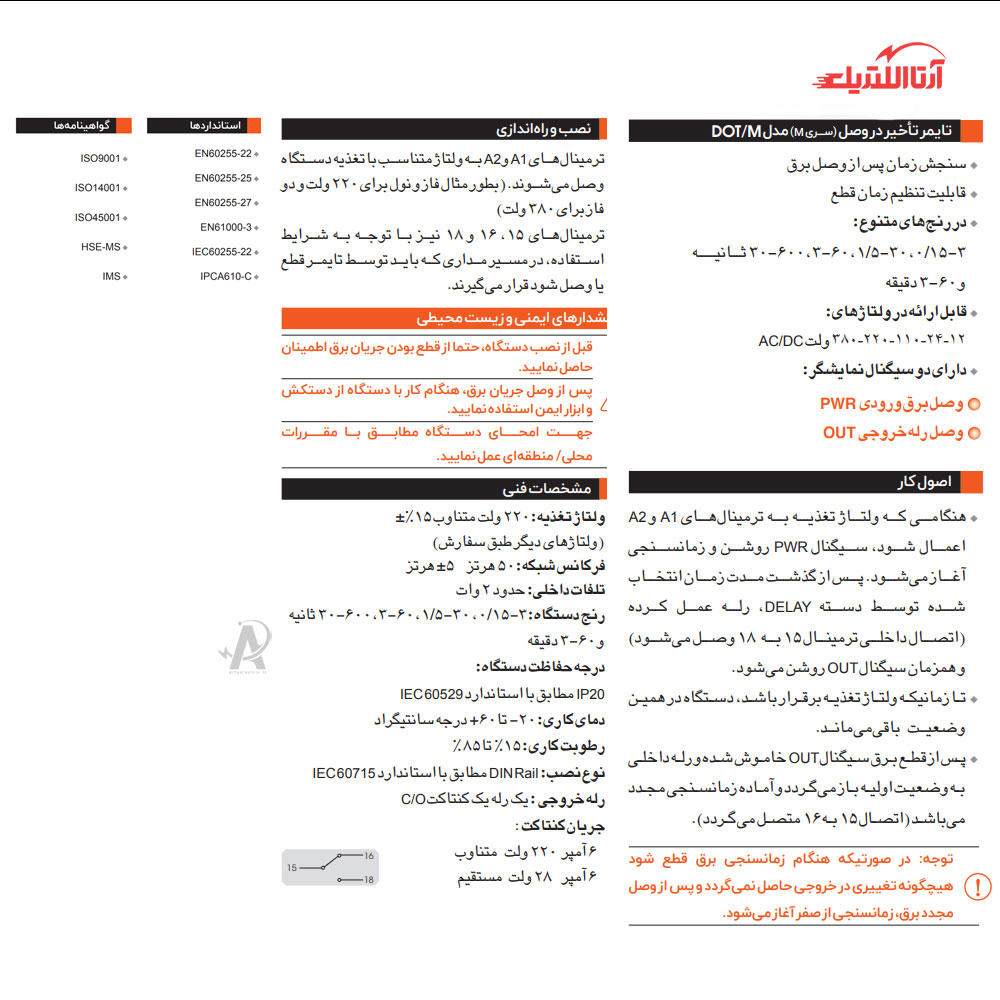

نحوه عملکرد تایمر تاخیر در وصل برنا الکترونیک مدل DOT/M

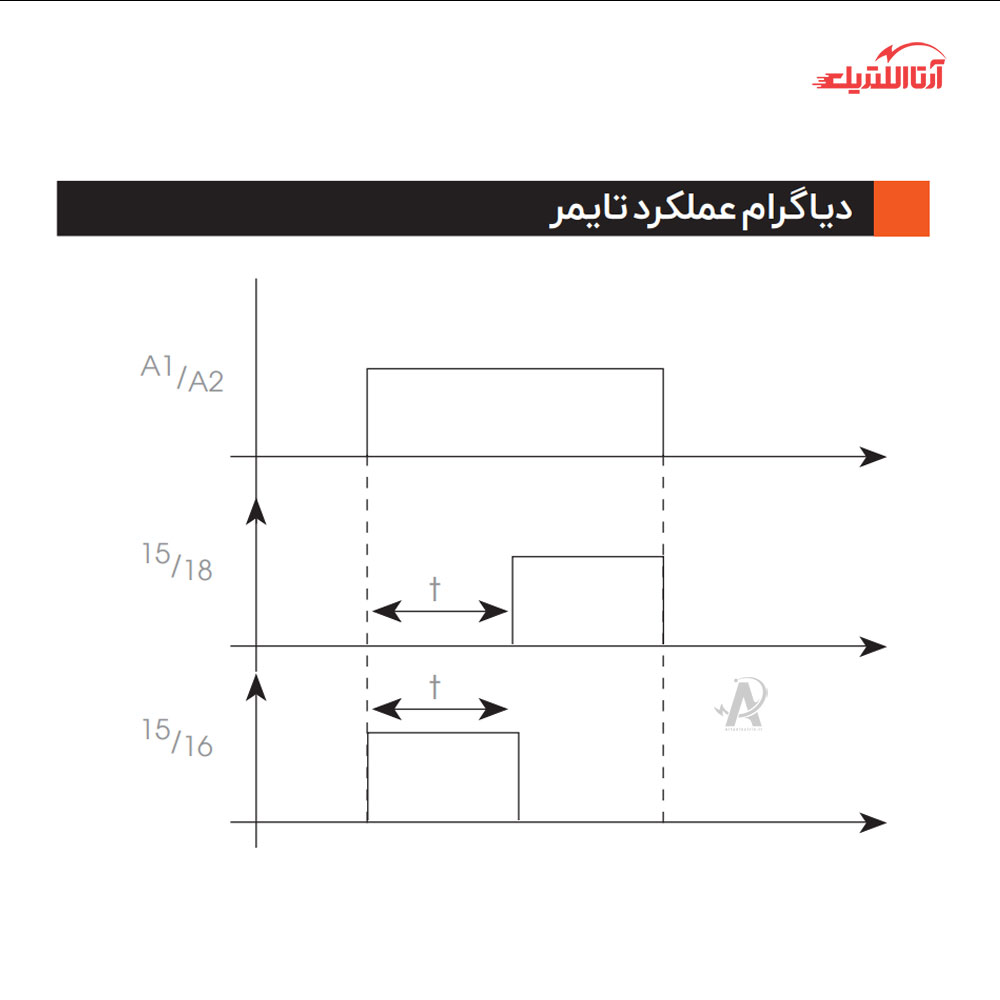

با اعمال ولتاژ تغذیه به ترمینال‌های A1 و A2، سیگنال PWR فعال شده و زمان‌سنجی آغاز می‌شود. پس از سپری شدن زمان تعیین‌شده توسط دسته DELAY، رله فعال شده و ترمینال‌های ۱۵ و ۱۸ به هم متصل می‌شوند، همچنین سیگنال OUT روشن می‌شود.تا زمانی که ولتاژ تغذیه برقرار باشد، دستگاه در وضعیت فعلی خود باقی می‌ماند.پس از قطع برق، سیگنال OUT غیرفعال شده و رله داخلی به حالت اولیه بازمی‌گردد و برای زمان‌سنجی مجدد آماده می‌شود (اتصال ۱۵ به ۱۶ برقرار می‌شود).

توجه: اگر در حین زمان‌سنجی برق قطع شود، خروجی تغییری نخواهد کرد و با وصل مجدد برق، زمان‌سنجی از صفر آغاز می‌شود.
