تایمر تأخیر در وصل برنا الکترونیک مدل DOT

معرفی

تایمر تأخیر در وصل برنا مدل DOT

تایمر تأخیر در وصل مدل DOT یکی از محصولات پرکاربرد شرکت برنا الکترونیک است که برای کنترل تأخیر در وصل مدارهای الکتریکی طراحی شده است. این تایمر به کاربران امکان می‌دهد که پس از اعمال ولتاژ تغذیه، یک بازه زمانی مشخص را تعیین کنند و پس از پایان این زمان، خروجی تایمر فعال شود.

• سنجش زمان پس از وصل برق
• قابلیت تنظیم زمان قطع
• رنج های متنوع: 0.15-3 ،1.5-30 ،3-60 ،30-600 ثانیه و 3-60 دقیقه
• دارای یک سیگنال: وصل رله خروجی OUT

نحوه عملکرد تایمر تاخیر در وصل برنا الکترونیک مدل DOT

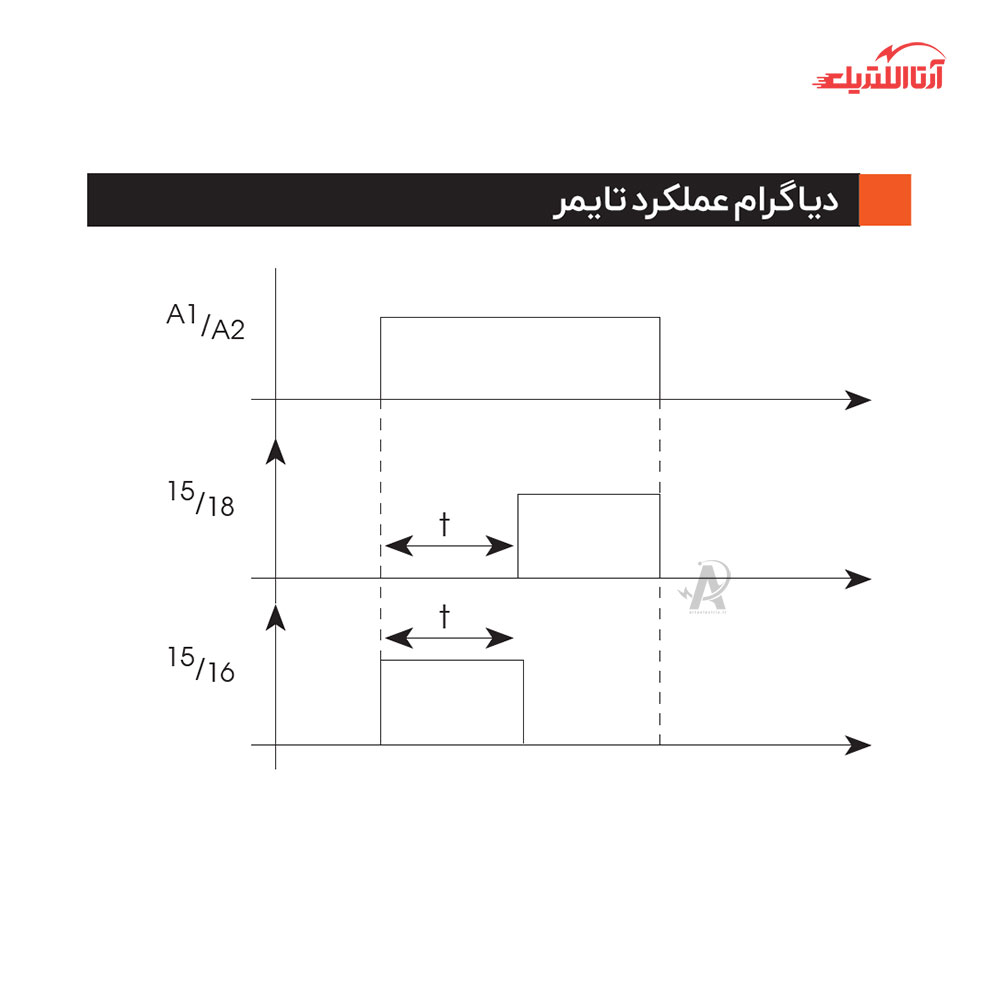

با اعمال ولتاژ تغذیه به ترمینال‌های A1 و A2، فرآیند زمان‌سنجی آغاز می‌شود و پس از سپری شدن مدت زمان تعیین‌شده توسط دسته DELAY، رله فعال شده و اتصال داخلی بین ترمینال‌های 15 و 18 برقرار می‌گردد و همزمان سیگنال OUT نیز روشن می‌شود.دستگاه تا زمانی که ولتاژ تغذیه قطع نشود، در همین وضعیت باقی خواهد ماند.با قطع شدن برق، سیگنال OUT خاموش شده و رله داخلی به حالت اولیه بازمی‌گردد و برای زمان‌سنجی مجدد آماده می‌شود (اتصال داخلی ترمینال ۱۵ به ۱۶ برقرار می‌شود).

تذکر:در صورت قطع شدن برق در حین زمان‌سنجی، خروجی بدون تغییر باقی می‌ماند و با وصل مجدد برق، فرآیند زمان‌سنجی از ابتدا شروع می‌شود.
