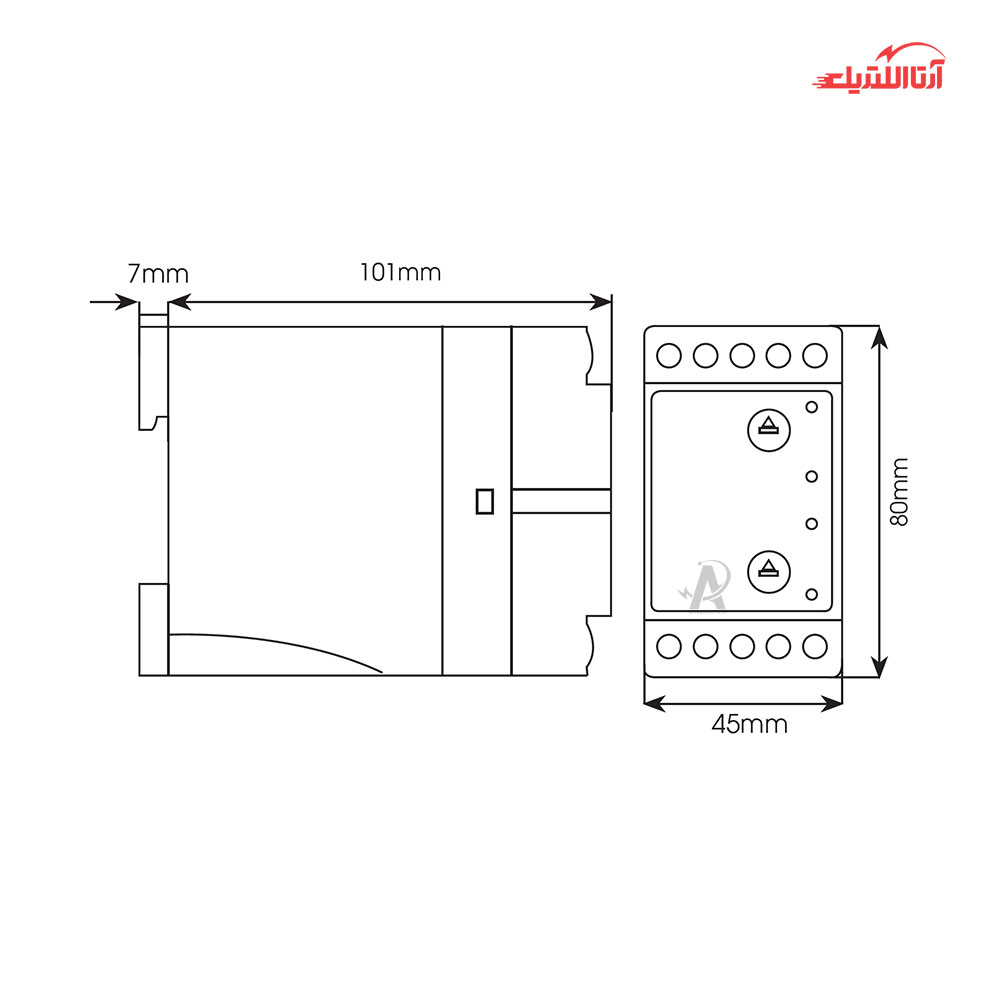

بررسی رله ارت فالت AC برنا الکترونیک مدل EFR
رله ارت فالت AC برنا الکترونیک مدل EFR یکی از محصولات مهم در سیستمهای حفاظت الکتریکی است که برای تشخیص و حفاظت از نشت جریان به زمین طراحی شده است. این رلهها معمولاً در تاسیسات الکتریکی برای حفاظت از تجهیزات و افراد در برابر خطرات ناشی از ارت فالت (نشت جریان به زمین) به کار میروند.
- حذف تاثیر هارمونیک سوم
- روش آشکاری سازی Balance Core
- تشخیص جریان نشتی در کابل های زیر زمینی، سیم پیچ الکتروموتورها و تابلوهای برق
- تنظیم محدوده جریان نشتی از 0.3 – 6 و 20 -1 آمپر
- زمان تأخیر در قطع رله قابل تنظیم از 0.5 تا 10 ثانیه
- دارای دو کلید TEST و RESET
دارای سه سیگنال نمایشگر:
-PWR: وصل تغذیه ورودی
-CT: قطع شدن CT
-FAULT: حالت خظا

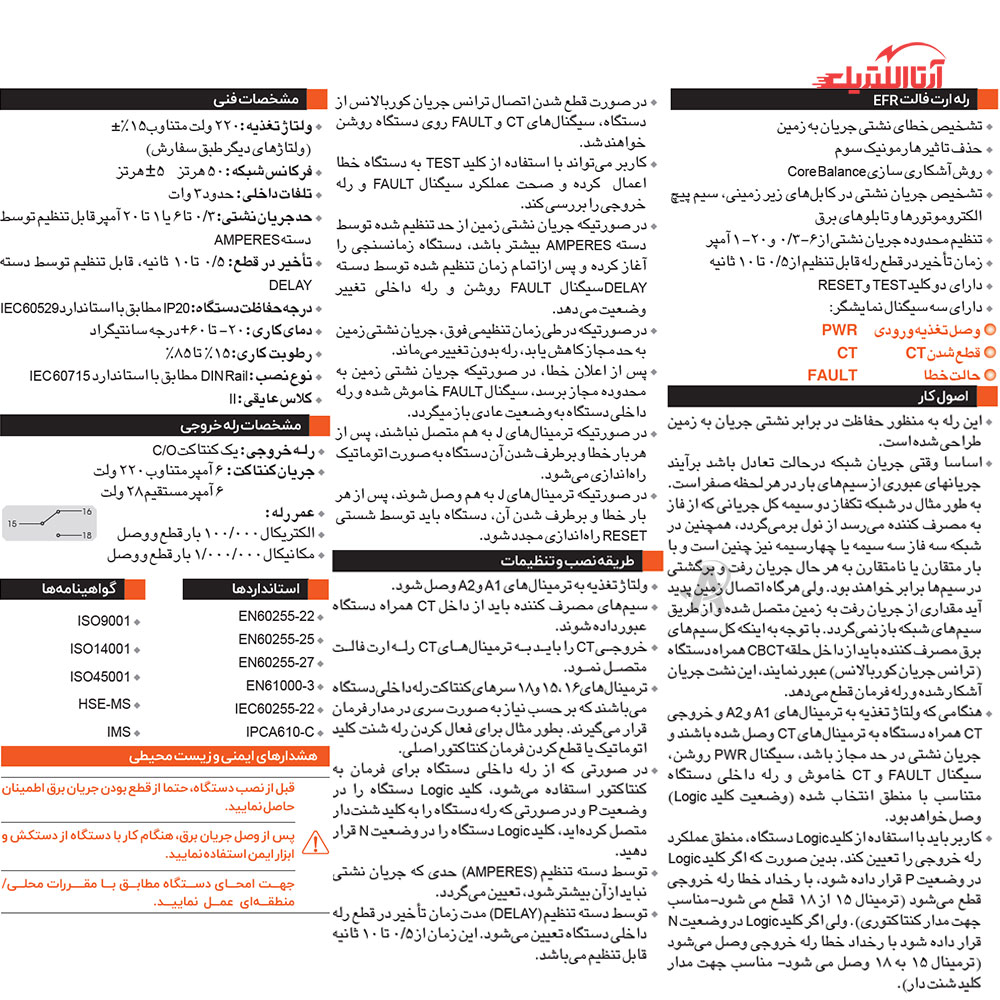

نحوه عملکرد رله ارت فالت AC برنا الکترونیک مدل EFR

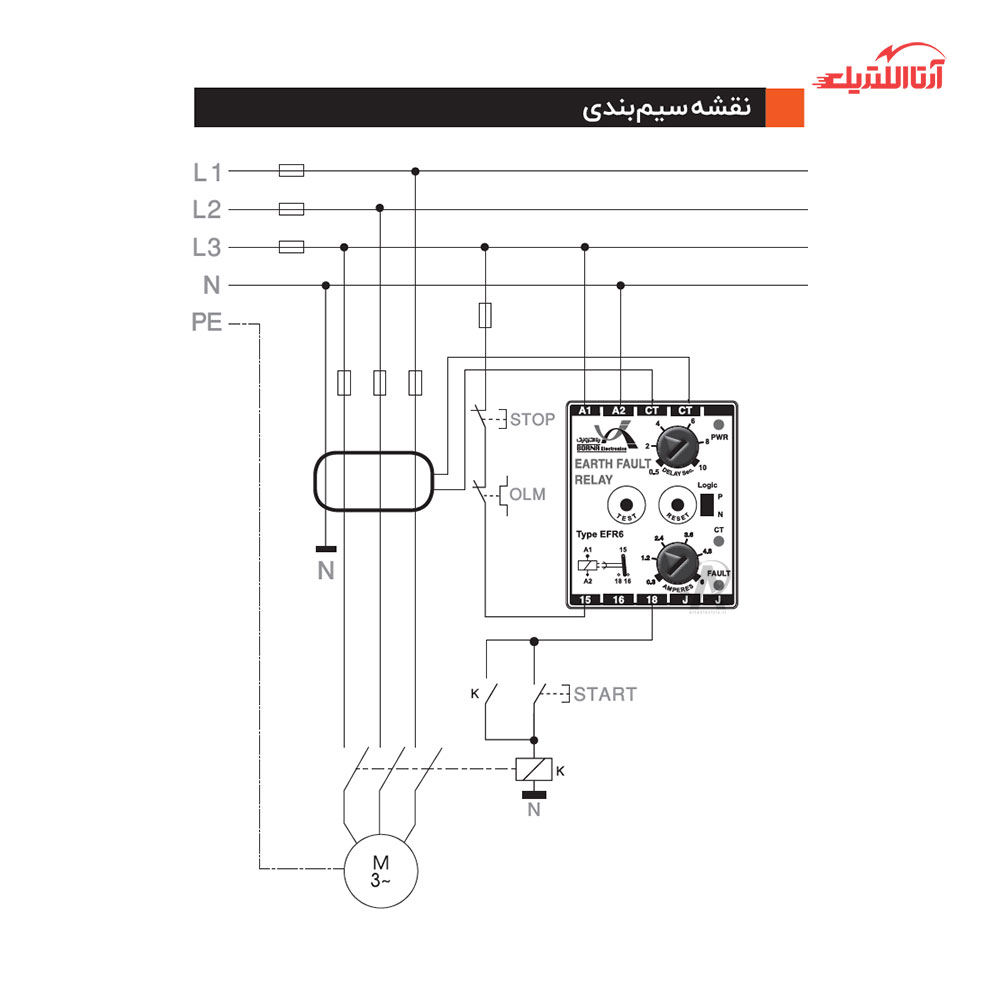

- زمانی که ولتاژ تغذیه به ترمینالهای A1 و A2 متصل شده و خروجی CT به ترمینالهای CT وصل گردد، و در صورتی که جریان نشتی در محدوده مجاز باشد، سیگنال PWR روشن خواهد شد، سیگنالهای FAULT و CT خاموش باقی میمانند و رله داخلی دستگاه طبق منطق انتخاب شده (وضعیت کلید Logic) فعال میشود.
- کاربر باید با استفاده از کلید Logic دستگاه، منطق عملکرد رله خروجی را مشخص کند. به این صورت که اگر کلید Logic در وضعیت P قرار گیرد، با وقوع خطا رله خروجی قطع میشود (ترمینال ۱۵ از ۱۸ قطع میشود – مناسب برای مدار کنتاکتوری). اما اگر کلید Logic در وضعیت N قرار گیرد، با بروز خطا رله خروجی وصل میشود (ترمینال 15 به 18 وصل میشود – مناسب برای مدار کلید شنت دار).
- اگر اتصال ترانس جریان کوربالانس از دستگاه قطع شود، سیگنالهای CT و FAULT روی دستگاه روشن خواهند شد.
- با استفاده از کلید TEST، کاربر قادر است خطا را به دستگاه اعمال کرده و عملکرد صحیح سیگنال FAULT و رله خروجی را بررسی کند.
- اگر جریان نشتی زمین از مقدار تنظیم شده توسط دسته AMPERES بیشتر شود، دستگاه زمانسنجی را آغاز کرده و پس از پایان زمان تعیین شده توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی تغییر وضعیت میدهد.
- چنانچه در طول زمان تنظیم شده، جریان نشتی زمین به مقدار مجاز کاهش یابد، رله بدون تغییر باقی میماند.
- پس از اعلان خطا، اگر جریان نشتی زمین به محدوده مجاز برسد، سیگنال FAULT خاموش شده و رله داخلی دستگاه به وضعیت عادی بازمیگردد.
- اگر ترمینالهای J به هم متصل نباشند، پس از هر بار خطا و رفع آن، دستگاه بهطور خودکار راهاندازی میشود.
- اگر ترمینالهای J به هم متصل شوند، پس از هر بار خطا و رفع آن، دستگاه باید با استفاده از شستی RESET راهاندازی مجدد شود.
