مولتی‭ ‬متر‭ ‬سه‭ ‬فاز‬‬‬‭ ‬۴‭ ‬نمایشگر‬‬ برنا الکترونیک مدل MM3-4A

معرفی

مولتی‭ ‬متر‭ ‬3‭ ‬فاز‬‬‬ ‭ ‬۴‭ ‬نمایشگر‬‬ برنا مدل MM3-4A

مولتی‌متر سه‌فاز چهار نمایشگر شرکت برنا برای اندازه‌گیری و نمایش ولتاژ فازی و خطی، جریان و فرکانس در شبکه‌های سه‌فاز مورد استفاده قرار می‌گیرد.این طرح شامل سه نمایشگر جریان و یک نمایشگر ولتاژ/فرکانس است که کاربر می‌تواند پارامتر موردنظر خود را برای نمایش در این نمایشگر انتخاب کند.یکی از مهم‌ترین مزیت های این محصول، اندازه‌گیری ولتاژ و جریان به صورت TrueRMS است.این ویژگی امکان اندازه‌گیری مقدار مؤثر واقعی را فراهم می‌کند، حتی در شبکه‌هایی با بار سلفی یا خازنی و دارای هارمونیک‌های زیاد.

• منو ساده
• دقت اندازه گیری بالا
• قابلیت انتخاب CT با یک کلید فشاری
• نمایش ولتاژ از ۱۰۰ تا ۲۷۰ ولت فازی یا ۱۷۰ تا ۴۷۰ ولت خطی
• مقدار CT قابل تنظیم: ۵ به ۵ تا ۴۰۰۰ به ۵
• محدوده جریان (خروجی CT): ۴۰ میلی آمپر تا ۵ آمپر متناوب

نحوه عملکرد مولتی متر 3 فاز چهار نمایشگر برنا الکترونیک

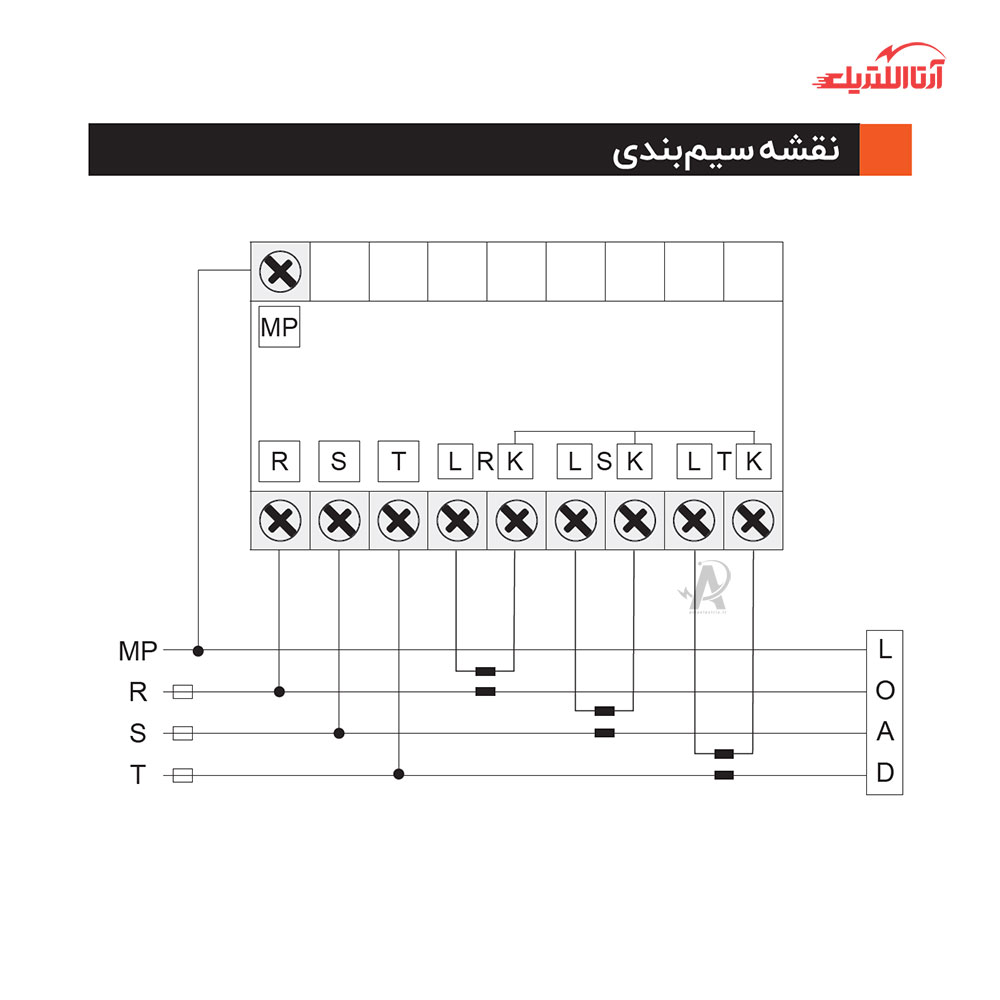

سه فاز باید به ترمینال‌های R، S، T و نول به ترمینال MP متصل شود. سیم‌های CT خارجی نیز به ترمینال‌های K و L وصل شوند. پس از نصب ترانس جریان (CT) موردنظر، تنظیمات آن باید روی دستگاه اعمال شود.در این حالت، با زدن کلید CT، یک کلمه در نمایشگر اول سمت چپ دستگاه ظاهر شده و نمایشگر پایین، ضریب تبدیل ترانس جریان موردنظر را نشان می‌دهد.پس از تعیین ضریب ترانس جریان، کلید CT را به مدت ۳ ثانیه نگه دارید تا مقدار ذخیره شده و کلمه مربوطه نمایش داده شود.

توجه: در صورت ورود به منوی تنظیمات CT، اگر به مدت ۱۰ ثانیه هیچ کلیدی فشرده نشود، دستگاه بدون ذخیره مقادیر به حالت نمایش جریان بازمی‌گردد.

برای نمایش ولتاژ فازی، خطی یا فرکانس، از کلید V/F روی دستگاه استفاده کنید. با انتخاب هر یک از ولتاژها، چراغ مربوط به آن روشن می‌شود. در صورتی که هیچ یک از چراغ‌ها روشن نباشند، دستگاه فرکانس را نمایش می‌دهد.
